连续卸船机靴部伸缩机构分析(正式)
电厂链斗式连续卸船机故障分析及防范措施
通过现场查看液压站管路 ，发现 １ 卸船机 ２ 液压站系统图 （图 １），少画 了大 回转液压泵前置泵 和俯仰液压泵 前置泵出 口 中间存在联通管 ，大 回转液压泵前置泵 出口压力仪表显示值实 际为俯仰及 大回转前置泵 出 口压力 的均衡值 ，无法体现其各 自 前置泵的出 口压力。
为 了能够排查实际故 障对象位置 ，采取 了此检查措施 ：将大 回转液压泵前置泵和俯仰液压泵前置泵 出口联通管拆除 ，用堵 头将两头油路堵好后 ，试机 ，发现大 回转液压泵前置泵出 口压力 ２．２ ＮＰａ，高 于设定值 １．６ ＮＰａ，该 大 回转液压泵前置泵正 常 ，俯 仰液压泵前 置泵 出口压力 ０．８ ＭＰａ，低于设定值 １．５ ｂｌＰａ，俯 仰 液压泵前置泵出 口压力低 ，从 而确认该故障实际上是俯仰液压 泵前置泵提供压 力过 低故障。 ２ 事件处理措施
０ 引 言 某沿海 电厂采用德国蒂森 克虏伯生产 的链斗式卸船机作为
其卸船设备 。对于链 斗式卸船机来说 ，液压系统是其核心动力部 件 ，其取料机构 回转 、悬臂机构俯仰 、悬臂 机构 回转均靠 液压泵 驱动相应 的液压驱动马达实现 。由于卸船机液压 系统集成度高 ， 系统复杂 ，出现故 障时排查难度高 。
②重新制定故 障排查思 路 ，由于俯 仰液压泵 已使 用 １０ａ，重 点排查泵体内部部件是否磨损严重 ，在图 １标示 ４位置进 行封 堵后试 机 ，查看俯仰液压泵前置泵压力是否恢复正常 ，如恢 复正 常 ，即确 定俯仰液 压泵正常 ，压力在 封堵管道后 面出现泄漏 ；如 若没恢 复正常 ，即确认 问题 出在俯仰液压泵处 ，即其 前置泵油压 从俯仰液压泵泵体处泄走 。
针对俯仰液压泵前置泵出口压力低问题 ，制定以下排查方案。 （１）排 查俯仰液压泵前置泵油管路上的阀门手动阀门及溢 流阀是否误动作 或误碰 。将 ２＃液压站系统 图纸 内相关部位的油 路手动 阀门开关状态与现场液压 系统手动 阀门开关状态进行对
链斗式卸船机提升机钢结构状态分析
工业技术47DOI:10.16660/ki.1674-098X.2011-5640-0489链斗式卸船机提升机钢结构状态分析①黄锐彬(广东红海湾发电有限公司 广东汕尾 516623)摘 要：某公司现有两台出力为1500t/h链斗式连续卸船机，原厂家为蒂森克虏伯，整机组装为广州文冲船厂，两台卸船机分别于2006年底（#1卸船机）和2007年初（#2卸船机）在公司煤码头滚装上岸，2007年第一条煤船接卸开始已连续使用超过10年，单机卸煤总量接近2000万t。
链斗式连续卸船机提升机钢结构主要包括：垂直圆筒、支架、链条导轨、支架支撑和靴部伸缩机构。
关键词：链斗式卸船机 钢结构 现状 检测中图分类号：U653.928.1 文献标识码：A 文章编号：1674-098X(2021)01(c)-0047-03State Analysis of Steel Structure of Chain Bucket ShipUnloader HoistHUANG Ruibin(Guangdong Red Bay Power Generation Co., Ltd., Shanwei, Guangdong Province,516623 China)Abstract: At president, a company has two chain-bucket continuous ship unloaders with an output of 1500t/h. The original manufacturer is ThyssenKrupp. The whole machine is assembled in Guangzhou Wenchong Shipyard. The two ship unloaders were respectively at the end of 2006 (# 1 Ship unloader) and at the beginning of 2007 (#2 Ship unloader) were rolled ashore at the company's coal terminal. In 2007, the first coal ship has been used continuously for more than 10 years, and the total amount of coal unloaded by a single machine is close to 20 million tons. The steel structure of the chain bucket continuous ship unloader hoist mainly includes: a vertical cylinder, a bracket, a chain guide rail, a bracket support and a shoe extension mechanism.Key Words: Chain bucket ship unloader; Steel structure; Current situation; Detection①作者简介：黄锐彬（1982—），男，本科，工程师、技师，研究方向为输煤系统，链斗卸船机。
链斗式连续卸船机的改造及管理分析
链斗式连续卸船机的改造及管理分析摘要：当前链斗式连续卸船机被广泛应用于码头装卸作业现场，在吸收借鉴国内外先进工艺方法进行零部件与设备结构优化设计的同时，仍无法避免在设备投入使用的过程中暴露出新的问题，因此需在设备投入使用后进行跟踪观察，完善改造方案与检修管理措施的编制，实现设备可靠性与作业效率的提升。
本文以某电厂采购的链斗式连续卸船机作为研究对象，简要介绍该卸船机的结构组成、参数设计、关键构件与工作原理，结合设备投入使用后的实际运行情况，针对其回转给料器、挖掘部、落料回收装置暴露出的运行故障及其成因进行分析，并采取针对性改造方案与维修管理措施。
在此基础上，结合实际案例进行故障排查与检修措施的编制，通过设备设计改造与后期维护管理，促使链斗式连续卸船机的运行可靠性与故障检修效率大幅提升，具备良好借鉴价值。
关键词：连续卸船机；链斗式；回转给料器；挖掘部；落料回收引言：链斗式连续卸船机是一种大宗散货装卸设备，挖掘部支持连续不间断取料，卸船效率可保持在2000~3000t/h范围内，挖掘部可实现360°旋转、清仓效率高，具有显著节能优势与环保价值。
但在设备运转过程中，诸如回转给料器、挖掘部链条及连接件、皮带机落料回收装置等部位常见磨损故障，对于整机结构改造方案设计及故障处理措施编制提出现实需求。
1整机结构与工作原理1.1结构参数以某链斗式连续卸船机为例，整机结构包含大车行走机构、BE挖掘部、L架部分、臂架皮带机、变幅机构、回转部分、中心漏斗、门座部分、输出皮带机、回转给料器等部分。
在整机结构参数设计上，该设备的额定卸船能力为3800t/h，轨距为24m、基距为20m，回转半径为54m、回转角度为-110°~+110°，俯仰角度为-18°~+36°，回转锚定为±105°，BE挖掘部支持360°回转、伸缩行程为1000mm，起升高度控制在35m左右，臂架、输出皮带机带宽均为1600mm，设备起吊能力为30t[1]。
卸船机 工作原理讲课
动
机 控制 工作制 生 产 厂 备 注
转速 （RPM） 1000
大车运行
25
卧式
20
变频
S260min S1
小车运行
220
卧式
1
310
1200
变频
抓斗起升
130
卧式
1
500
1000/120 0 1000/120 0 1200
变频
S1
抓斗开闭
130
2008年10月30日下午，SIEMENS A&D华东区服务人员 和ZPMC技术服务人员一同到达公司现场。 按照SIEMENS公司的检测规范，首先对电子箱中的选件 板CUVC、ADB、工艺板T300和通讯板CBP2进行了检测；发 现ADB适配板、T300工艺板和CBP2通讯板都已经烧坏，不再 可以正常工作。但由于电子箱中的CUVC主控板未烧坏，A &D 服务人员认为PSU控制电源板不存在问题；仅仅按照SIEMENS 公司的服务规范中EMC电磁屏蔽规约中的要求重新敷设及压接 PROFIBUS DP通讯终端头。 在以上工作完成后，对调速系统送电，发现上位机仍然 报出同类故障。向其服务中心请求支援后。回复仍然是按照规 范重新检查一遍。 在我们的一再要求下，该A &D服务人员开始对该逆变柜 进行解体检查（需要注意的是在保修期内，仅SIEMENS公司的 服务人员才有资格进行变频器的解体检查，否则不予以质保）。 经过不懈努力，在拆卸下电源板PSU及安全停车模块SSB后， 发现了其+5V电源端子（第6针脚）已经过热烧坏；如图：
松缆、电缆坑、电缆拉力过大的判别: 松缆：导缆架内的两个方向限位均不触发。报警，大车停止行走。 电缆坑：导缆架内的两个方向限位均不触发，凸轮限位“电缆坑” 触点触发。 电缆拉力过大： 导缆架内的两个过紧限位中的任何一个触发且延 时1-2秒，则报警，大车停止行走。

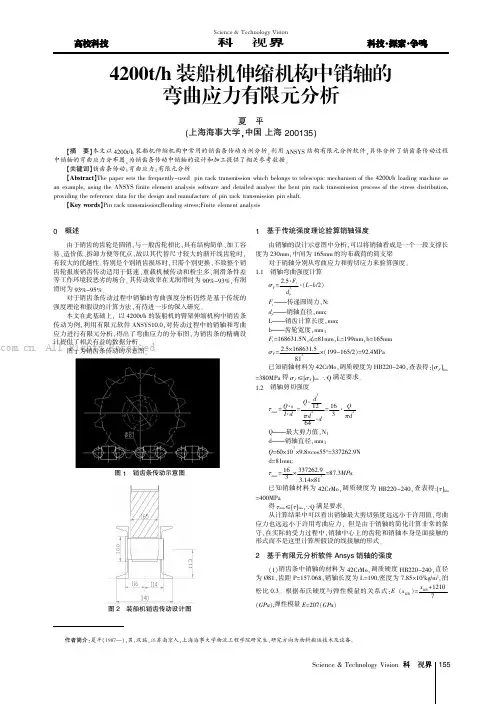

4200th装船机伸缩机构中销轴的弯曲应力有限元分析
图1为销齿条传动的示意图。
图1销齿条传动示意图
图2装船机销齿传动设计图
作者简介:夏平(1987—),男,汉族,江苏南京人,上海海事大学物流工程学院研究生
(上接第95页)3.2针对移动烟道节流装置节流孔堵塞导致冷却水管漏水的问题,一方面,根据系统的水质情况加大汽化系统加药量,确
保锅炉水水质、增大排污;另一方面,确保除氧器的稳定运行,减少锅炉水游离氧对冷却水管的腐蚀结构情况。
3.3转弯烟道Ⅱ段烟道因存在设计缺陷导致局部冷却水管冷却效果差的问题,针对此局部区域采用局部更换冷却水管的方式进行修复,并将原设计的一截水平段改为直接圆弧过渡,提高此区域冷却水管的冷却效果。
具体做法如图4所示。
并将图1中云线区域新旧冷却水管收口的相贯线处贴补10mm 厚钢板、焊接抓丁、喷涂耐温1200℃容重1400Kg/m 3轻质浇注料进行处理。
4结束语
转炉汽化烟道漏水问题的彻底解决。
能在一定程度上减少纤维素酶的使用量。
(上接第114页)效率和质量管理的先进性和准确性。
5竣工阶段的管理
竣工验收是工程施工全过程的最后一道工序,也是工程项目质量控制的后期工作,是全面考核施工质量的重要环节。
5.1竣工验收前
才能切实提高工程质量。
见传统强度计算偏于保守。
图3销轴应力分布图
为销齿条传动中销轴的设计和制造提供了相关的参考。
. All Rights Reserved.。
连续式链斗卸船机小回转液压泵损坏原因分析及控制措施
TECHNOLOGY WIND1连续式链斗卸船机HPP2液压系统和小回转液压回路介绍连续式链斗卸船机（以下简称：卸船机）液压系统包括彼此独立但可同时操作运转的四个系统（HPP1、HPP2、HPP3、HPP4）以及液压夹轮器的液压系统。
卸船机液压系统（HPP2液压系统除外）控制提升机靴部张紧和伸缩、放大块装置、夹轮器和夹轨器开闭。
卸船机HPP2液压系统，其负责卸船机悬臂回转机构的驱动、悬臂的俯仰及提升机回转（提升机回转简称：小回转）的驱动，卸船机HPP2液压系统为整台卸船机的核心。
在HPP2液压系统中配有一台以柴油发动机为动力的辅助动力组件，卸船机液压系统均使用#46液压油。
小回转液压回路是HPP2液压系统的核心，可驱动提升机顺时针和逆时针快、慢速旋转，是该液压系统动作、正反转换最频繁的部分。
提升机回转的驱动泵为意大利BONDIOLI PAVESI 公司的M4PV21-210320AR6BJ 柱塞泵（该泵属于中低压泵），额定压力210bar ，最大排量21ccm/r ，配有齿轮泵做为补油泵。
泵、管道、马达形成闭式回路控制提升机回转，马达油量损失通过旁路回油回到油箱，回路缺少的油通过补油泵补给，回转制动采用液压制动方式。
2小回转液压泵损坏情况统计和原因分析2.1两台卸船机小回转液压泵损坏情况统计如下从上表我们发现，维修后的泵的使用寿命大大低于新液压泵的使用寿命，新泵的使用寿命在完成总卸煤量700万吨~800吨之间。
维修后的泵（将损坏的泵的配流盘、活塞和缸体进行研磨后进行热处理和表面硬化，回装后调整泵体电磁阀控制电流大小增加偏块压力后使用）因配流盘和缸体的间隙增大不可改变，该泵使用时顺时针和逆时针切换频繁，在修复的配流盘和缸体面之间磨损远远大于新的液压泵，故使用寿命较短。
2.2液压泵损坏原因分析小回转的液压泵为意大利BONDIOLI PAVESI 公司的M4PV21-210320AR6BJ 柱塞泵（该泵属于中压泵），额定压力210bar ，最大排量21ccm/r ，配有齿轮泵做为补油泵。
浅析链斗式连续卸船机的构成及控制系统
浅析链斗式连续卸船机的构成及控制系统作者：桂军来源：《工业设计》2016年第05期摘要：链斗式连续卸船机是一种利用链斗从海船舱内挖取物料并将物料通过机上输送机系统卸至码头上的散料连续式卸船机械。
链斗式卸船机是近些年迅速发展起来的一种连续卸船设备。
目前德国、日本、我国都在研制生产这种类型的产品。
本文首先介绍了链斗式连续卸船机的基本构成及特点，然后对于链斗式连续卸船机的控制系统进行了应用分析。
关键词：链斗式连续卸船机；构成；控制系统随着经济全球化的迅速发展，散货运输量急剧增加，对散货装卸机械提出更高的要求。
链斗式连续卸船机具有作业效率高、自重轻、对环境污染小、可自动运行，在我国已有较长的使用经验，在国外，特别是日本和欧洲，连续卸船机技术和连续卸船机市场得到了持续的发展。
链斗式连续卸船机可用于铁矿石、煤炭、石灰石、砂土、化肥原料和原糖等各种散装物料的卸船作业，其在钢厂、电厂、大型专业散货码头上的应用日益广泛。
1链斗式连续卸船机主要基本构成及特点链斗式连续卸船机主要由3大部分组成，分别是：链斗提升部分，回转部分和行走部分。
主要工作机构有链斗提升机驱动机构、BE伸缩浮动机构、BE回转机构、臂架回转机构、臂架俯仰机构、大车运行机构。
主要物料输送机构有链斗提升机、回转给料盘、臂架带式输送机、输出带式输送机。
其工作原理是：物料由斗式提升机连续提升，链斗反转将物料卸至回转给料盘，回转给料盘旋转给料至臂架带式输送机，物料从臂架带式输送机经输出带式输送机至码头带式输送机。
1.1基本构成介绍1.1.1链斗提升部分：安装在臂架头部的L型框架上。
链斗提升部分由以下部分组成：链斗提升部分驱动电机、链斗提升部分减速箱、链斗提升部分驱动及从动链轮、链斗提升部分链条、链斗、回转给料器、链斗提升部分回转轴承、上部漏斗、司机室及链斗提升部分支撑结构。
链斗提升部分通过回转轴承与链斗提升部分支撑框架连接，链斗提升部分支撑框架与臂架铰轴连接。
抓斗卸船机与连续式卸船机协同工作的分析
抓斗卸船机与连续式卸船机协同工作的分析司军营【摘要】针对抓斗卸船机及连续卸船机的不同工作特性,结合码头及船舶的实际情况,对抓斗卸船机与连续卸船机协同工作进行分析探讨,提出了可行的卸船方案并进行了现场试验,为类似工程项目进行了有益尝试并提供启发与参考.【期刊名称】《起重运输机械》【年(卷),期】2016(000)005【总页数】5页(P9-13)【关键词】抓斗卸船机;连续卸船机;卸载方案【作者】司军营【作者单位】杭州华新机电工程有限公司杭州 310030【正文语种】中文【中图分类】U653.928+.1某东南亚电厂一期工程输煤码头按3×600 MW机组设计，码头总长度330 m，宽26 m，设计最大接卸船型为150 000 dwt，常用船型为70 000 dwt。
码头配备2台由德国厂商生产的链斗式连续卸船机，额定生产率为2 000 t/h，头部斗提旋转中心至臂架回转中心46 m，尾部最大回转半径为30 m。
码头靠陆侧安装有2条额定生产率2 100 t/ h的带式输送机。
码头后期扩展性较为一般。
整个码头于2006年投用，由于业主维护不到位及其他原因，2台链斗式卸船机故障频发，严重影响了码头的卸船工作，导致滞船情况频频发生，给业主造成了较大的经济损失。
据统计，每年业主因滞船需向船方支付约60～80万美元。
为了改变这种情况，同时也为了保证二期工程700 MW机组的用煤需求，业主于2012年通过公开招标方式采购了一台额定生产率为2 000 t/h的抓斗式卸船机。
卸船机的主要参数为：起重量50 t，起升速度160 m/min，小车速度220 m/min，额定生产率2 000 t/h，最大生产率2 300 t/h。
抓斗卸船机布置于2台连续卸船机之间，这样布置可以在任何一台连续卸船机故障时，不会影响抓斗卸船机的正常作业；同时当抓斗卸船机故障时，只要将抓斗卸船机的前大梁抬起至锚定位置，抓斗卸船机就不会对连续卸船机的正常作业造成大的影响。
毕业设计—连续卸船机的回转机构设计
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊连续卸船机的回转机构设计【摘要】本课题主要研究了连续卸船机的回转机构设计的整个过程。
在设计过程中主要确定回转机构的技术参数，再涉及到具体的电动机和减速器的功率计算及型号选择。
回转机构的总图设计包括减速机的齿轮设计、回转轴承的选择及角度检测装置的设计。
根据设计的实际需要，对连续卸船机的回转机构开展研究，进行回转机构的设计以及优化设计。
【关键词】回转机构设计电机计算电机选择角度检测┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录1绪论 (3)1.1国内外连续卸船机的使用情况 (4)1.1.1进口连续卸船机的使用情况 (4)1.1.2国产连续卸船机的使用情况 (4)1.2 国外连续卸船机的发展情况 (5)1.3 国内连续卸船机发展方向 (6)1.3.1 引进机型国产化 (6)1.3.2提高产品质量和使用可靠性 (6)1.3.3设备的大型化与高效率 (6)1.3.4 高质量的牵引承载构件 (6)1.3.5 机动性与实用化 (6)1.3.6 通用性与多用途 (6)1.3.7 促进港机更新换代 (6)1.3.8 特种货物装卸 (6)1.3.9 自动化运转技术 (7)1.3.10机型优化与技术进步 (7)2 连续卸船机的设计 (8)2.1 连续卸船机的工作原理 (8)2.1.1 连续卸船机结构 (8)2.1.2 BE回旋机构 (9)2.1.3 前大梁 (10)2.1.4回转机构 (10)2.2 连续卸船机主要参数设计 (11)2.3 连续卸船机其他设计参数 (12)2.4 连续卸船机驱动电机功率的计算及电机选择 (16)2.4.1 电机选择 (16)2.4.2. 所需系统驱动扭矩 (18)2.4.3电机轴GD2的计算 (18)2.4.4. 加速时所需扭矩 (19)2.4.5 电机选型 (19)3 连续卸船机回转机构的设计 (22)3.1 回转齿轮设计与计算 (22)3.2 几何尺寸计算 (22)3.3 回转轴承选型 (23)4 回转角度检测装置的设计 (24)4.1角度传感器 (24)4.2传感器齿轮 (24)5．小结体会 (26)致谢 (27)参考文献 (28)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1绪论在港口装卸机械中,用于大宗散货装卸作业的专用机械由间隙作业的起重机械向专业化连续式装卸的卸船机发展,根据不同的货种(煤炭、矿石、谷物、麦、玉米等)使用不同的连续式装卸机械。
抓斗卸船机结构优化分析
抓斗卸船机结构优化分析抓斗卸船机是港口机械的重要设备之一，速度快，效率高，整个码头的整体运行效率因为抓斗卸船机有着很大的提高，随着经济的快速进步，海陆运输已经在运输行业扮演着越来越重要的角色。
所以每个港口的码头尽可能大的船型，为提高整个系统的运行效率，所以选取高效、可靠的抓斗卸船机。
当前，大型抓斗卸船机越来越多，它的安全平稳运行直接影响到公司效率，对整体结构设计也有了更高的要求。
文章对抓斗卸船机从抓斗结构、抓斗支承下铰点结构、梁结构、支撑结构方面进行优化，使抓斗卸船机的效率更高。
标签：抓斗卸船机；结构优化；分析引言抓斗卸船机是运输系统的主要设备之一，主要应用在各类码头场所。
同连续卸船机比较，抓斗卸船机虽然环境污染相对严重、整机质量大以及效率相对比较低，但是它的运营成本相对较低、物料和船舶的适应性好、船舶颠簸对其影响较小。
越来越多的散货船舶日趋大型化，抓斗周期要求越来越严格精确，对卸船机的性能、结构提出了更高的要求。
1 抓斗卸船机的基本构成及其工作原理抓斗卸船机是由前后大梁、前后门架、前后水平桁架、前后拉杆、小门架、斜撑杆、侧桁架、机台、料斗及支架等金属结构以及起升、开闭、小车运行机构（三者合而为一，简称为四卷筒机构）、变幅机构、大车运行机构等机构以及抓斗和料斗接料系统、水喷雾防尘系统、电气系统等系统和移动式司机室、检修设施以及防爬器、锚定、系缆、保险钩、限位装置等安全辅助设施等部件组成。
抓斗卸船机的工作原理为利用钢丝绳的闭合运动，采用四绳双颚板抓斗，开启钢丝绳，从船舱中挖掘物料后，闭合钢丝绳，提起后跟随小车前进，再开启钢丝绳，松开抓斗，把物料卸载到安装在门架上的料斗里，由此完成抓斗卸船机的工作，而后物料通过料斗下部的给料系统，被送到港口码头上面的皮带输送机上。
2 抓斗结构优化目前一些港口，抓斗卸船机的抓斗到现在还使用长撑杆抓斗，其设计时的撑杆材料为实心圆钢，滑轮中心采用滑动轴承进行滚动，闭合绳采用钢质链条，自重大，同时钢质结构的强度和刚度难以满足抓斗卸船机长期、高负荷作业需要。
链斗式连续卸船机-讲义
链斗式连续卸船机操动机构是链斗式连续卸船机的重要组成部分，它由储能单元、控制单元、和力传递单元组成。
高压SF6断路器的操动机构有多种型式，如弹簧操动机构、气动机构、液压机构、液压弹簧机构等。
根据灭弧室承受的电压等级和开断电流的差异，SF6产品选用弹簧机构、气动机构或液压机构。
弹簧机构、气动机构、液压机构各自的特点比较见表1。
表1一．弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。
弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。
开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。
弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。
储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。
合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。
运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。
这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3 sec -CO-180 sec -CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。
1.1 CT20弹簧操动机构动作原理CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。
储存在分闸弹簧的能量使断路器分闸。
1.1.1分闸动作过程图1所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。
此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。
分闸操作（图1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。
汽车起重机的伸缩机构故障分析及排除方法
汽车起重机的伸缩机构故障分析及排除方法汽车起重机吊臂伸缩机构的常见故障一是伸缩臂自动下沉；二是伸缩臂有时不能回缩；三是伸缩臂伸缩时有时会出现抖动并发出异响。
除了固定垫板、销轴、液压元件等处的螺钉和弹簧垫等松动、丢失导致问题外，主要原因有平衡阀阻尼孔堵塞或平衡阀内弹簧变形、伸缩臂运行时活塞与缸筒、活塞杆与导向套之间摩擦发出响声并导致爬行和振动、各节伸缩臂与尼龙套之间的间隙小、箱形伸缩臂扭曲变形导致挠度误差较大、伸缩臂与基本臂之间的滑块润滑不良以及滑块磨损严重产生响声、钢丝绳伸缩系统工作不正常发出响声等等。
具体分析如下。
1、伸缩臂自动下沉（1）伸缩缸有问题不动操纵手柄，松开伸缩缸上腔油管接头，观察是否连续流油，如果不断有油流出，说明活塞上的O形圈已损坏，伸缩缸上、下腔已串通，更换O形圈即可。
（2）平衡阀有问题上述检查过程中，如果无油流出，伸缩臂依旧下沉，则说明平衡阀有内泄，应修复或更换。
当出现伸维臂自动下沉故障时，也可先检查上车工作油压。
不加大油门操作伸缩手柄，观察油压表，若油压上升，说明伸缩缸平衡阀阻尼孔堵塞，须拆下清洗并消除阻尼孔内的堵塞物。
（3）液压泵有问题在上面的检查中，若油压不上升，但在加大节气门时油压都能达到工作要求，则可确定是液压泵出了故障。
2、伸缩臂伸缩时出现抖动并有异响（1）常见故障现象①在液压汽车起重机起重臂全部伸出或变幅到最大位置时振动。
①当起重臂缩回或者下落时，产生振动现象。
严重时整车发抖，致使吊物不稳，起重时难以操作，危害性很大，因此，必须排除该故障。
（2）原因分析①液压系统内混有空气空气一旦进入液压系统就会大大增大液体的弹性和可压缩性，降低了液压系统的刚度，实践表明，空气混入后，常常会导致开车冲击、低速爬行等很多故障。
因为低压空气的可压缩性为油液的10000倍，所以，即使系统中含有少量的空气，也将使系统动作滞后，并且丧失抗自振的稳定性；进入空气后还会破坏液流的连续性，甚至在小径流道中产生“气阻”妨碍阀的正常工作；此外还会导致液体的不规则流动，引起液压冲击，冲击压力可高达系统压力的2.5～3倍，造成系统振动。
一种新型连续卸船机
一种新型连续卸船机
Stosn.,K;王荣明
【期刊名称】《起重运输机械》
【年(卷),期】1990(000)001
【总页数】6页(P23-28)
【作者】Stosn.,K;王荣明
【作者单位】不详;不详
【正文语种】中文
【中图分类】U653.928.1
【相关文献】
1.基于连续卸煤条件下的卸船机给料系统振动分析 [J], 张圣;周富春;
2.基于连续卸煤条件下的卸船机给料系统振动分析 [J], 张圣;周富春
3.两面可卸式链斗式连续卸船机研发 [J], 陈伟
4.一种新型的KONE全封闭连续卸煤机 [J], 严幸福
5.1500 t/h两面可卸式链斗式连续卸船机创新点分析 [J], 蒋纯; 黄剑
因版权原因，仅展示原文概要，查看原文内容请购买。
伸缩式卸货平台结构和技术性能
伸缩式卸货平台结构和技术性能一、伸缩式卸货平台概述1、伸缩式卸货平台包括一体式液压系统，整体台面结构，伸缩舌板结构，开放式底座，安全脚侧护板，和两块标准防撞胶，均按照EN1398标准生产。
zy152、山东中运物流集团的伸缩式卸货平台是目前最常用，也是应用最广泛的卸货平台，其性能稳定，操作简单，运行平稳，且维修率低，修理简单。
二、伸缩式卸货平台产品结构技术性能：1. 平台结构采用整体平台面结构设计，表面采用高强度拉伸花纹板台面板。
面板底部骨架采用独有“I”型钢支撑结构，有效分解力的分布，减少骨架扭力，更加坚固耐用。
2.伸缩小搭扳结构标准小搭扳由高强度拉伸花纹钢板制成；伸缩小搭板由独立小油缸推出，操作简便，运作流畅。
3. 开放式底座开放式底座结构易于坑位的清理和日常维护。
4. 动力单元由一体式液压系统和液压泵站构成，安装于卸货平台的底座上，安装位置高于坑位平面，远离垃圾和杂物。
5. 电源配置我们可提供两种电源配置供客户选择：380V/50Hz/0.75Kw 和220V/50Hz/1.1Kw；均配有内置式防超载电机。
6.一体式液压系统两个主油缸内径为63mm(2-1/2”)，辅油缸内径为50mm(2”)。
适用于40℃(100℉)的环境温度。
单管连接延长了完全密封的液压系统和液压泵站的寿命，降低了维护费用。
7. 独立支腿结构28吨(60,600lbs.)支撑腿结构，可以在卸货的过程中，当卡车突然离开平台卸货区域，支撑腿可以使货物和叉车保持在水平面，最大限度地降低事故的发生，保证了操作人员的安全。
8. 防夹脚设计卸货平台两侧全工作范围防夹脚护板，沿边有黄/黑斜条警示条，即便在大台面升到最高的时候，侧板也能保证侧部的完全封闭，可有效避免压伤脚趾的危险，可使人、叉车、货物受到充分保护。
三、伸缩式卸货平台操作说明：伸缩式卸货平台可以配备几种不同的控制盒。
基础控制盒有3个按钮：按钮1 提升平台；按钮2 伸出小搭扳；按钮3 缩回小搭扳。
卸船机钢结构动态性能分析
卸船机钢结构动态性能分析
卸船机作为当前专业化码头卸船、送货的主要工程装备,其型号的选定、性能的优良直接决定着码头的工作效率,甚至影响着整个港口运输系统及各级工组的安全运转。
因各大码头装卸需求不同,产生了不同种类、不同结构的卸船机。
而卸船机结构的差异性使得各工况下的应力分布变得更为复杂。
钢结构的强度、振动情况决定着卸船机的服役寿命,因此卸船机钢结构的静、动载强度及振动分析研究对其运行维护具有重要意义。
本文依托ANSYS Workbench软件,以曹妃甸实业港务有限公司1期码头4#抓斗卸船机为对象建立结构模型。
根据各工况初始条件,借助ANSYS Workbench软件对该型号卸船机钢结构进行静载强度分析、模态分析及动载强度分析,分析其处于不同工况下的最大应力情况、固有频率及其振型等指标。
随后将得到结果数据进行分析,在理论上确定最大应力分布位置。
借助东华DH5902动态数据采集分析系统,采集布置于钢结构上电测应变片BE120E反馈的信号进行工况检测,对有限元仿真结果进行论证,分析其可靠性,进而完成钢结构动态性能分析。
通过以上分析找到钢结构的薄弱部位,对卸船机钢结构进行维护,延长设备寿命,以最终结论为卸船机运维提供指导。
仓储系统伸缩臂的结构优化研究
仓储系统伸缩臂的结构优化研究随着物流业的高速发展，仓库物流系统的建设和管理已经成为了一个重要的问题。
伸缩臂是其中重要的物流设备之一，广泛应用于物流中心的货物装卸和存储等方面，是一种具有灵活性、高效性和智能化的机械装置。
本文将对伸缩臂的结构进行优化研究，以提高其性能和使用效率。
一、伸缩臂结构的原理伸缩臂通常由两个部分组成：臂体和负重部分。
臂体通常采用铝合金材质制成，负重部分则采用钢材制成。
伸缩臂的结构特点是由伸缩框架和活动转轴组成，伸缩框架由两个相对移动的臂体组成，活动转轴是用来固定负重部分的位置。
伸缩臂的结构可以使装卸货物更加高效和准确，节约了大量的时间和人力成本。
二、优化设计1. 稳定性和耐用性伸缩臂是一种重要的装货设备，设计的稳定性和耐用性极为重要。
首先要保证伸缩臂的载荷稳定，避免载荷过大导致设备的破损和失效。
因此，设计时需根据负重部分的重量和所需使用的环境来选择材质，尽量使用轻负载材料，同时要确保材料的强度和耐用性。
2. 伸缩框架优化伸缩框架是伸缩臂的核心部分，选择材质和优化设计可以提高伸缩臂的使用寿命和效率。
当前，铝合金材质在伸缩臂行业中得到广泛应用，但是铝合金的韧性和强度仍存在一定的问题。
因此，在设计伸缩框架时，应考虑采用复合材料，例如碳纤维增强聚合物，以提高材料强度和韧性，并增强伸缩臂的耐用性。
3. 活动转轴设计活动转轴是伸缩臂结构的重要组成部分，当负重部分连接在活动转轴上时，活动转轴必须能够承受该负载。
因此，在活动转轴的设计中，必须考虑到材料的选择以及牢固度和稳定性等方面的问题。
三、维护和保养为了确保伸缩臂的正常运作，维护和保养非常重要。
保养伸缩臂的方法包括定期检查伸缩臂的各个部分是否正常运转，并及时清洁、润滑，保持设备的良好状态以延长使用寿命。
四、经济效益优化设计和维护保养不仅可以提高伸缩臂的受载性能和稳定性，还能够提高物流设备的效率，减少成本，增加经济效益。
同时，伸缩臂具有智能化特点，配合物流管理系统，能够实现自动化操作，提高生产效率，降低人工成本。
连续卸船机靴部伸缩机构分析
连续卸船机靴部伸缩机构分析（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!连续卸船机靴部伸缩机构分析本文分析了连续卸船机靴部动作的具体要求，以及靴部动作的机械机构和液压系统特点，研究该机构不能正常动作的原因，并提出了若干改进建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
连续卸船机靴部伸缩机构
分析(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-8749-26 连续卸船机靴部伸缩机构分析(正
式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
本文分析了连续卸船机靴部动作的具体要求，以及靴部动作的机械机构和液压系统特点，研究该机构不能正常动作的原因，并提出了若干改进建议。
连续卸船机以其高效、节能、环保的优势，在大型散货卸船港口应用越来越广泛。
ThyssenKrupp 公司生产的系列连续卸船机，多数靴部伸缩机构存在不能正常动作的问题，对连续卸船机的安全性和功能完整性造成明显影响。
本文以靖海发电公司的1500t/h链斗式连续卸船机为例进行分析。
连续卸船机的工作过程
链斗式连续卸船机利用能够深入到船舱内的“L”形提升机连续挖取物料，并提升至提升机顶部，然后通过圆盘给料器、悬臂皮带机、中央门架给料机
等机构将物料输送到下一级输送机。
360度旋转的链斗提升机配合悬臂机构的俯仰、回转以及大车机构的左右行走，实现链斗在船舱内一层层的取料，保证稳定连续的卸料出力。
“L”形提升机尾部的靴形结构，一般称为提升机的靴部，可以深入到船舱的四周边缘位置取料，减少边缘残留，提高卸料效率。
靴部伸缩浮动的动作要求
连续卸船机的靴部深入到船舱内部，并和物料保持刚性接触，这不同于抓斗卸船机有钢丝绳的柔性缓冲，对于波浪影响是敏感的。
所以设计上必须有适当的自适应机构，以防止卸船机和船舱发生碰撞造成损伤。
一旦波浪超过设计规范允许的范围，则必须停止卸船作业。
靴部水平方向最大可以伸缩约1.2m，垂直方向也可以升降约 1.2m，不仅可以消除波浪的影响，同时因为靴部的伸缩也增加了对不同船舱的适应性。
因为链条的总长度是固定不变的，并且在
运行中必须保持适当的张紧，综合这两个条件，靴部伸缩浮动机构的动作必须满足以下要求：
⑴补偿因为靴部伸缩而引起的链条长度的变化，保持链条适当的张紧力。
这就意味着，水平方向和垂直方向的动作必须是同步的，并且距离相等。
即当靴部水平方向伸长时，垂直方向必须同步升高，从而保证链条的总长度不变。
⑵补偿因为船舱浮动导致靴部链条垂度变化，造成的链条长度的变化。
⑶船舱浮动时，自动控制靴部升降。
存在的问题
靖海发电公司的连续卸船机自20xx年投产以来，该机构除了在调试时勉强可以正常动作之外，在实际使用中，很少能够可靠动作，主要问题表现以下几个方面：
3.1不论是自动模式还是手动模式，靴部上升不能顺利进行，经常出现卡涩或者不能动作的情况。
3.2在运行过程中，链条越来松，靴部链条的垂度明显变大。
增加链条脱轨风险，必须退出运行进行调整。
3.3在运行过程中，链条越来紧。
靴部链条的垂度明显减小。
提升机的转动系统因张力过大，出现明显声音异常等情况。
3.4发现链条松紧明显不正确时，需要将卸船机停止运行，并移至检修位置，手动调整。
这些问题不仅影响卸船效率，也严重影响到卸船的安全性。
因为靴部不能正常上升，靴部伸缩浮动的动作要求的第一、三项均无法实现。
原因分析
靴部动作机构主要由一个垂直方向的滑动机构一个和水平方向的滑动机构组成。
垂直方向的滑动机构，实现靴部的整体上下移动，水平方向的滑动机构实现水平方向的伸缩和保证链条的张紧。
靴部动作的动力由垂直和水平的两个液压缸提供。
两个液压缸直径相同，串联连接，水平液压
缸比垂直液压缸长340MM，理想条件下，不仅保证垂直、水平方向同步运动，并且能够保证链条的张紧力。
当P口充压，垂直液压缸伸出顶升靴部时，同步使水平液压缸伸长水平段，保证链条处于张紧状态。
P口泄压时，靴部在自重的作用下，降低位置，固定长度的链条将水平液压缸压回，链条依然处于张紧状态。
实际应用中，一方面靴部的重心和垂直轨道并不在同一垂线上，靴部对垂直轨道的压力比较大，一方面靴部工作时要深入船舱内部，工作环境恶劣，很难保证轨道良好的清洁和润滑条件，甚至轨道也可能产生少许变形，都使垂直轨道阻力和水平轨道阻力大幅增加。
靴部上升时需要的顶升力。
F总=F靴部自重+F链条张紧+F水平轨道阻力+F垂直轨道阻力
水平轨道阻力和垂直轨道阻力的增大，靴部提升所需的力超过了液压系统的设定值，从而导使靴部的提升不能动作。
目前液压系统的工作压力已经
达到230bar，接近泵的极限工作状态250bar。
为了保持链条的张紧，液压系统在水平液压缸无杆腔一侧维持预设的工作压力Pp，如果水平轨道阻力过大，工作压力Pp不能有效推动水平方向滑动，就会导致链条张紧失效。
除了轨道阻力的影响，水平液压缸无杆腔一侧的工作压力Pp及安全溢流压力Ps设定不当则会造成链条在工作过程中松紧逐渐变化：
如果工作压力Pp或安全溢流压力Ps偏低，靴部在运行过程中受到冲击等影响，无杆腔一侧压力超过安全溢流压力Ps造成泄压，水平液压缸微微缩回，而工作压力Pp不能使液压缸及时伸长，造成链条逐渐变松的现象。
如果安全溢流压力Ps设定偏高，船舱随波浪浮动托起链条的悬垂部分，链条张力减小，在工作压力Pp作用下水平液压缸微微伸长，而安全溢流压力Ps偏高，水平液压缸无杆腔一侧不能在链条张力过大时及时泄压，造成链条逐渐变紧的现象。
调整时，可首先保持比较高的工作压力Pp，调整安全溢流压力值，直至出现溢流泄压的声音，使链条张力达到适当偏紧的程度，再调低工作压力Pp，比安全溢流压力Ps低约10bar左右，观察运行效果，适当微调工作压力Pp即可。
改进措施
5.1及时清理、润滑垂直和水平轨道，确保动作顺畅。
5.2调整靴部的自动升高程序更改为自动升高悬臂的俯仰角度。
不仅动作可靠，也不涉及靴部的水平动作，减少和船舱的碰撞风险。
5.3独立设计靴部垂直液压缸和水平液压缸的液压系统，通过控制系统协调两者的同步。
把靴部的动作和链条的张紧作为两个问题进行分别解决，降低系统的工作压力，提高液压系统的可靠性，同时可以有效的减少问题的复杂度。
5.4操作界面增加链条张紧力调整的相关内容。
连续卸船机运行是必须有司机值守的，增加调
整张紧力的界面后，可以让操作人员发现链条张紧异常时，方便、及时的调整。
靖海发电公司的卸船机已经采用改进方案的第1、2条进行改进，运行状况良好，能够保证链条的稳定、合适的张紧力。
船舱浮动时，悬臂俯仰系统可靠的自动动作，有效的避免碰撞风险。
第3、4项涉及的改动内容比较多，建议在制造时或作为项目进行改进。
