面波勘探技术分析
弹性波成像方法面波勘探技术

弹性波传播时质点离开平衡位置的最大位移。
弹性波成像方法分类
80%
反射法
利用弹性波在地下不同层位的反 射特性进行成像,类似于地震勘 探中的反射地震法。
100%
折射法
利用弹性波在地下不同层位的折 射特性进行成像,通过观测和分 析折射波的传播时间和振幅等信 息来推断地下结构。
80%
面波法
利用地表或井中激发的面波进行 成像,面波沿地表传播,对浅层 地质结构具有较高的分辨率。
拓展应用领域
除了矿产资源勘查、工程地质调查和环境地质评 价等领域外,弹性波成像方法面波勘探技术还可 以拓展应用于地震工程、水文学与水资源等领域 。未来可以探索更多应用领域,并针对不同领域 的特点和需求进行定制化研发。
THANK YOU
感谢聆听
借助人工智能和机器学习技术, 实现数据处理流程的自动化和智 能化。
02
自动化解释系统
03
专家系统辅助决策
开发自动化解释系统,对处理后 的数据进行自动分析和解释,提 高解释效率和准确性。
构建专家系统,为勘探人员提供 决策支持,提高勘探成功率和经 济效益。
06
结论与展望
研究成果总结
弹性波成像方法
通过对面波信号进行采集、处理和分析 ,实现了对地下介质结构和物性的有效 成像。该方法具有非侵入性、高分辨率 和低成本等优点,为地质勘探提供了新 的技术手段。
通过瞬态冲击源激发面波,利用检波器接收面波信号,通过分析面波的传播特性和频散曲线,获取地下介质的结 构和物性信息。
稳面波法
通过稳态振动源激发面波,使地表产生连续振动的面波场,利用检波器接收面波信号,通过分析面波的振幅和相 位信息,获取地下介质的结构和物性信息。
面波勘探技术分析

面波勘探技术分析作者:张丽娟来源:《科技创新与应用》2013年第05期摘要:近年来,由于地震的频繁发生,对浅层地球物理勘探技术有了更高的要求,面波勘探技术就是在此情况下应运而生的新的勘探技术,其以简便、快速、高分辨率等特点而在许多领域得以应用,并取得了很好的效果。
本文对面波勘探技术进行了具体的介绍,同时分析了面波勘探技术在野外方法,以及面波勘探技术在工程及应用过程中存在的问题进行了具体的阐述。
关键词:面波;勘探;瞬态法1 概述随着近几年对浅层地震研究的深入,面波勘探随之发展起来,成为国内外在勘探浅层地震中普遍采取的一种方法。
在面波中有瑞利波(R波)和拉夫波(L波)之分,在进行面波勘探时通常称为R波,因其在同组波组中具有较强的能量、同时振幅也高于其他波,频率也处于最低点,在测量时很容易识别。
同时面波勘探技术对于面波还有另外一种分法,稳态法、瞬态法和无源法,这种分类法主要是根据产生面波的震源不同进行分类的,但其在测试时的原理是一样的。
2 面波勘探技术面波是一种特殊的地震波,它与地震勘探中常用的纵波(P波)和横波(S波)不同,它是一种地滚波。
在各向均匀半无限空间弹性介质表面上,当一个圆形基础上下运动时,由它产生的弹性波入射能量的分配率已由Miller(1955年)出来,即P波占7%、S波占26%、R波占67%,亦就是说,R波的能量占全部激振能量的2/3,因此利用R波作为勘探方法,其信噪比会大大提高。
综合分析表明R波具有如下特点:(1)在地震波形记录中振幅和波组周期最大,频率最小,能量最强。
(2)在不均匀介质中R波相速度(VR)具有频散特性,此点是面波勘探的理论基础。
(3)由P波初至到R波初至之间的1/3处为S波组初至,且VR与VS具有很好的相关性,其相关式为:VR=VS·(0.87+1.12μ)/(1+μ);式中:μ为泊松比;此关系奠定了R波在测定岩土体物理力学参数中的应用。
(4)R波在多道接受中具有很好的直线性,即一致的波震同相轴。
4实验四地震勘探实验(面波法)

实验四地震勘探实验(面波法)一、实验原理瑞雷面波法用于勘探,与以往的弹性波法(反射波法和折射波法)差别在于:它应用的不是纵波和横波,而是以前反射波法和折射波法视为干扰的面波。
其原理是:面波具有频散的特性,其传播的相速度随频率的改变而改变。
这种频散特性可以反映地下介质的特性。
瑞雷面波的特点:瑞雷面波速度低、瑞雷面波在介质中泊松比在0.4~0.5范围内,面波速度与横波速度关系基本接近、瑞雷面波对地层的分辨能力,决定于频率,频率高则分辨能力强。
上图为72道的面波采集记录:震源在左上角,同一震源下的直达波、折射波、反射波和面波遵循各自的传播规律,分布在不同的区域。
其中面波传播的特征:近震源处发育、震幅大、传播速度低。
上图为实际勘探过程中采集得到的面波记录:以近震源、小道距、长采样、宽频率激发、低频率接收。
工程检测方面的应用实例:上图采集地点为:云南某高速公路的路基检测,检测深度为4米。
由图中的“频散曲线”分层可以看出:每层的厚度约在0.3米-0.5米。
填筑路基施工是分层进行,松散料经过压实,达到压实度后再进行下一层的填料。
图中频散曲线的拐点清晰,分析的层厚度在0.35米-0.5米之间。
二、实验目的1.了解面波法的原理;2.了解面波法工作布置及观测方法;3.掌握面波法数据采集、处理和解释,熟练操作相关软件。
三、实验仪器SWS型多波列数字图像工程勘察与工程检测仪。
该系统由主机、多芯电缆、检波器、触发器、震源(大锤或炸药)、铁板、直流电源、直流电源线以及数据采集、处理和解释软件等组成。
四、实验步骤1.在工区布设测线在工区布设测线,原则:由南向北、由西向东测线号与测点号依次增大。
使用皮尺标注检波器位置与激发点位置。
2.连接仪器的各个部分将主机、电源、多芯电缆、检波器、大锤、触发器按正确的方式一一连接起来。
注意:各接口均使用“防呆”设计,电缆插头与对应的插槽才能连接,电缆插头与非对应的插槽不能连接。
禁止暴力插拔各插头、插槽,以防仪器损坏。
面波勘探技术分析(一)

面波勘探技术分析(一)摘要:面波勘探是近年起来的一种新的浅层地球物理勘探,具有简便、快速、分辨率高、成果直观、适用场地小等优点,已在许多领域得到,并取得了良好的应用效果。
文章介绍了面波勘探技术的发展概况、探测原理、主要特点及其野外测试方法,对其应用范围及存在的作了说明,并给出一个应用实例。
主题词:面波勘探瞬态法一、概述面波勘探,也称弹性波频率测深,是国内外近几年发展起来的一种新的浅层地震勘探方法。
面波分为瑞利波(R波)和拉夫波(L波),而R波在振动波组中能量最强、振幅最大、频率最低,容易识别也易于测量,所以面波勘探一般是指瑞利面波勘探。
人们根据激振震源的不同,又把面波勘探分为①稳态法、②瞬态法、③无源法。
它们的测试原理是相同的,只是产生面波的震源不同罢了。
二、面波勘探技术面波是一种特殊的地震波,它与地震勘探中常用的纵波(P波)和横波(S波)不同,它是一种地滚波。
在各向均匀半无限空间弹性介质表面上,当一个圆形基础上下运动时,由它产生的弹性波入射能量的分配率已由Miller(1955年)出来,即P波占7%、S波占26%、R波占67%,亦就是说,R波的能量占全部激振能量的2/3,因此利用R波作为勘探方法,其信噪比会大大提高。
综合分析表明R波具有如下特点:⑴在地震波形记录中振幅和波组周期最大,频率最小,能量最强;⑵在不均匀介质中R波相速度(VR)具有频散特性,此点是面波勘探的理论基础;⑶由P波初至到R波初至之间的1/3处为S波组初至,且VR与VS具有很好的相关性,其相关式为:VR=VS·(0.87+1.12μ)/(1+μ);式中:μ为泊松比;此关系奠定了R波在测定岩土体物理力学参数中的应用;⑷R波在多道接受中具有很好的直线性,即一致的波震同相轴;⑸质点运动轨迹为逆转椭圆,且在垂直平面内运动;⑹R波是沿地表传播的,且其能量主要集中在距地表一个波长(λR)尺度范围内。
依据上述特性,通过测定不同频率的面波速度VR,即可了解地下地质构造的有关性质并计算相应地层的动力学特征参数,达到岩土工程勘察之目的。
电力工程勘察中面波技术的应用

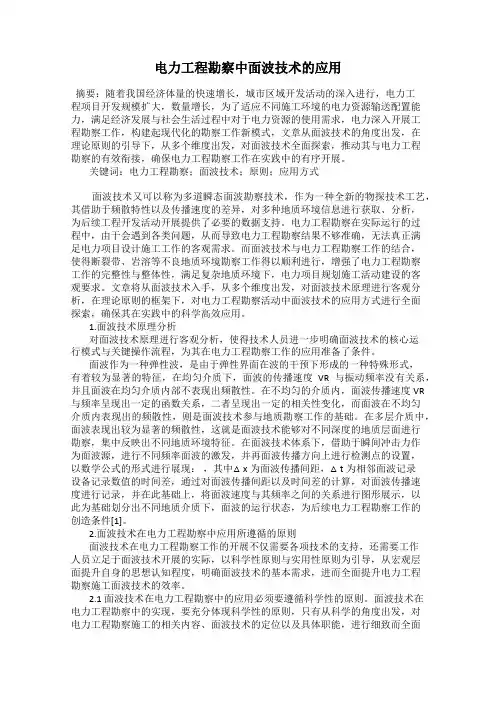

电力工程勘察中面波技术的应用摘要:随着我国经济体量的快速增长,城市区域开发活动的深入进行,电力工程项目开发规模扩大,数量增长,为了适应不同施工环境的电力资源输送配置能力,满足经济发展与社会生活过程中对于电力资源的使用需求,电力深入开展工程勘察工作,构建起现代化的勘察工作新模式,文章从面波技术的角度出发,在理论原则的引导下,从多个维度出发,对面波技术全面探索,推动其与电力工程勘察的有效衔接,确保电力工程勘察工作在实践中的有序开展。
关键词:电力工程勘察;面波技术;原则;应用方式面波技术又可以称为多道瞬态面波勘察技术,作为一种全新的物探技术工艺,其借助于频散特性以及传播速度的差异,对多种地质环境信息进行获取、分析,为后续工程开发活动开展提供了必要的数据支持。
电力工程勘察在实际运行的过程中,由于会遇到各类问题,从而导致电力工程勘察结果不够准确,无法真正满足电力项目设计施工工作的客观需求。
而面波技术与电力工程勘察工作的结合,使得断裂带、岩溶等不良地质环境勘察工作得以顺利进行,增强了电力工程勘察工作的完整性与整体性,满足复杂地质环境下,电力项目规划施工活动建设的客观要求。
文章将从面波技术入手,从多个维度出发,对面波技术原理进行客观分析,在理论原则的框架下,对电力工程勘察活动中面波技术的应用方式进行全面探索,确保其在实践中的科学高效应用。
1.面波技术原理分析对面波技术原理进行客观分析,使得技术人员进一步明确面波技术的核心运行模式与关键操作流程,为其在电力工程勘察工作的应用准备了条件。
面波作为一种弹性波,是由于弹性界面在波的干预下形成的一种特殊形式,有着较为显著的特征,在均匀介质下,面波的传播速度VR与振动频率没有关系,并且面波在均匀介质内部不表现出频散性。
在不均匀的介质内,面波传播速度VR 与频率呈现出一定的函数关系,二者呈现出一定的相关性变化,而面波在不均匀介质内表现出的频散性,则是面波技术参与地质勘察工作的基础。
天然源面波勘察方法介绍

根据处理后的数据,对地质构造、岩性特征等进行解释和分析。
成果解释与报告编写
编写报告
根据处理结果和解释结论,编写勘察报告,详细描述地质条件、岩 性特征和面波速度结构等信息。
成果展示
将报告中的信息以图表、表格等形式进行展示,便于理解和分析。
结果应用
将勘察成果应用于相关工程设计和建设中,为项目提供可靠的地质依 据。
天然源面波勘察方 法介绍
目录
• 天然源面波勘察方法概述 • 天然源面波勘察方法技术 • 天然源面波勘察方法流程 • 天然源面波勘察方法优缺点 • 天然源面波勘察方法案例分析 • 天然源面波勘察方法前景展望
01
CATALOGUE
天然源面波勘察方法概述
定义与特点
定义
天然源面波勘察是一种利用天然地震 波在地表传播产生的面波信号进行地 下介质结构和地球物理参数探测的方 法。
成果分析
地层结构分析
地质构造分析
根据面波速度分布和地层结构特征,将地 层划分为若干层,并分析各层的岩性、厚 度和分布范围等信息。
通过分析面波的传播路径和速度变化,推 断地质构造特征,如断层、褶皱等。
工程地质评价
设计建议
根据地层结构和岩性特征,评估工程地质 条件,预测可能存在的工程地质问题,如 滑坡、泥石流等。
勘察深度有限
由于天然地震波的传播特性,天然源 面波勘察方法的勘察深度相对较浅, 难以探测较深层的地下结构。
改进方向
提高信号处理技术
通过改进信号处理技术,降低噪声干扰,提 高信号的信噪比和分辨率。
加强数据解释研究
深入研究数据解释方法,提高数据解释的准 确性和可靠性。
发展多参数探测技术
结合其他勘察方法和技术,发展多参数探测 技术,提高勘察结果的精度和可靠性。
面波勘探技术分析

中小企业管理与科技旅游热 ̄ ̄族:上班族追星族红唇族推销族打工族工薪族 ̄ ̄风:吃喝风麻将风浮夸风宴请风这一类单音节词具有较强的构词能力,使用范围比较广,但它们能不能被认为是后缀成分,还需要进一步研究。
⑷有的新词语,从它开始使用,就作为一种比喻用法。
如:大锅饭:喻指不符合社会主义分配原则的平均主义分配制度。
一刀切;喻指那种不根据实际情况区别对待的简单化的工作方法。
这类词语就字面意义谈,本指一种现象或事物,只是人们很少用它们的字面意义,而是常用它们来喻指某一事理、现象,在使用过程中这类词语逐步具有了某种习用的意义。
这类词语也可以被看作是一种新的俗语、惯用语,如:“踢皮球”、“剃光头”之类,它们应用的范围比较广,很难说明这种比喻究竟是以那个本体为对象的。
三、借代造词法用借代修辞格形成的新词語,一般来说可分为以下几类:⑴、以专称代指通称。
如:伯乐,原为韩愈《马说》中的人名,擅长相马的人后来代指擅长发现人才推荐人才的人。
硅谷:源自美国,电子工业基地,现代指电子工业基地。
⑵、以某一相关事物代指一事物。
如:红包:代指家长给晚辈子孙的赏钱或厂矿、企事业单位给职工发放的奖金。
菜篮子:代指城镇居民的副食蔬菜供应。
“菜篮子”:是城镇居民采购蔬菜、食品时携带的工具;“红包”:使用红纸包着钱币,象征喜庆、吉祥,以示奖励。
⑶、以事物的某一特征部分或标记代指该事物。
如:橄榄绿:代指这种颜色的警察制服。
大团结:指拾元面值的人民币,因上面印着民族大团结的图案而得名。
国脚:专指具有高超球艺的国家级的足球队员。
⑷、以具有特征性的动作行为代指某一事。
如:画圆圈:代指圈阅文件。
一些领导同志在阅读或批示文件时,常画圆圈表示已经过目。
爬格子:因写文章要用带格子的稿纸,所以拿“爬格子”来形容勤奋艰苦的写作。
挂鞋:代指足球队员退出绿茵场,不再参加比赛。
“画圆圈、爬格子”,“挂鞋”都是动宾结构。
前者口语色彩浓,后者书面语色彩浓。
此外,它们之间的感情色彩也有区别。
专题二 面波勘探技术

相干分析:为保证计算结果的正确性,对信噪 比不等的各个频率成分应用相干分析。
定义相干函数:
C( f ) S21( f ) S21( f ) S11( f ) S22 ( f )
要求采用 C( f ) 0.8 的频率部分所对应的相位来计 算面波速度:
VR (
f
)
2fx ( f )
专题二 面波勘探技术
预备知识:
相关分析 用途:① 分析道间相似程度; ② 求取静校正时移量。
(一)相关系数与相关函数
设有两个地震道 x(t)、y (t) ,其离散序列
为 {xn}、 {yn} ,
① 相关系数定义:
1N
rxy (0)
N
xn yn
n1
或归一化相关系数: N
2 xn yn
N
xn yn
n1
表示将 {xn} 移动 值后与{yn}去求相关。
若 m ,使得 rxy(m ) 达到最大值,表示x、
y之间具有时移量τm。
如此可以求取静校正量。
(二)自相关、互相关和多道相关
自相关:
rxx( )
1 N
N n1
xn xn
在 频散曲线: VR f 及 VR H 曲线
频散曲线:
四、资料解释
频散曲线解释:
“之”字型异常对应地下弹性介质的分界面。
将 VR H 曲线转化为 VRi H 曲线: (1) 平均速度随深度递增时,
VRi,n (VR,n H n VR,n1H n1) /(H n H n1)
3. 相关滤波
对相邻道,在一定时窗内,采用不同时延 找出相应的最大的互相关值,然后以互相 关值乘以原地震数据输出,即实现了相干 滤波。相干滤波主要是用来压制随机噪声 或陡倾角的相干噪声。
面波法勘探在工程勘察中的应用

地震波是地震震源在地球介质中产生的扰动。在有介质分界面存在时,地震波除了像反射波和折射波那样在整个介质体内传播的体波外,还存在一类沿介质自由界面传播的面波,当它沿着自由表面传播时,其能量主要集中在自由表面附近,并随着深度的增加能量迅速衰减。面波按其类型主要有瑞雷面波和勒夫面波两大类。
采样间隔:0.25ms
每道采样数:2048
道数:12道
道间距:2m
偏移距:各点取4m和8m各采集一组数据
观测系统
测试中沿河堤走向布置测线,等间距设置6个测点(CD1~CD6),总覆盖长度约140m。
2、数据分析和处理
对所采集的数据按本文所述方法在时间-空间域和频率-波数域进行初步处理和分析,发现测区面波数据呈现两类不同的特征:
3.3层速度的计算方法
1、瑞利波速度
层速度计算一般采用近似计算方法,即近似的认为瑞雷波传播速度代表某一深度内各层波速的加权平均值。分层速度由下式计算:
速度 随H增大而增大时:
(3-2)
速度随深度减小时:
(3-3)
式中: 为第n点深度;
为第n-1点深度;
为n点深度以上平均波速;
为第n-1点深度以上平均波速;
面波法勘探在工程勘察中的应用
面波法勘探在工程勘察中的应用
摘要
在近地表勘探工作中,常用的方法有地质钻探、地震折射和反射等方法。地质钻探方法比较可靠,但是成本高,且具有破损性;地震折射方法和反射方法对于波阻抗差异较小的地质体界面反映较弱,不容易分辨,特别折射波法要求下层介质的速度一定要大于上层介质的速度,如果地层存在低速夹层和速度倒转,则折射法将无能为力。瑞雷面波勘探法是一种新型的地震勘探方法,能够弥补传统方法的不足。本文就是研究如何利用瑞雷面波的频散特性进行浅层地质勘探检测。
面波勘探技术分析

细纱和全新统 冲洪积砂 卵砾石组成 ;②下伏基岩 由棕红色 、紫红色
同时面波勘探技术对于面波还有另外一种分法 ,稳态法 、瞬态 砂 质粘 土 岩组 成 ,局 部夹 有砾 岩 。为 探 测覆 盖 层厚 度 并进 行 地 层划
法和无源法 ,这种分类法主要是根据产生面波的震源不同进行分类 分 ,采 用 瞬态 面波 进行 勘 探 。
轴 。
深度 为二 十 到 三十 米 ,最深 的 也不 会 超过 五 十 到六 十 米 。如 果说 还
(5)质点 运 动轨 迹 为逆 转椭 圆 ,且 在垂 直 平 面 内运 动 。
要加大探测深度的话 ,那 么对于震源信号就有所要求 ,必须有足够
(6)R波是沿地表传播的 ,且其能量主要集中在距地表一个波 的低频信号。但是 以现在的技术力量来讲还无法满足更深一步的需
用 R波 作 为勘 探方 法 ,其 信 噪 比会 大 大提 高 。
化 的分界 面 。
综合 分 析表 明 R波具 有如 下 特点 :
5面 波探 测存 在 的 问题 分析
(1)在地 震 波形 记 录 中振 幅 和波 组 周期 最 大 ,频 率 最小 ,能 量 最 虽然 面 波探 测技 术 在工 程 中 的应 用 已很 广 泛 ,但实 际 工作 中还
的,但其在测试时的原理是一样 的。
R波在 非均 匀 介 质 中传 播具 有 频 散特 性 ,所 以 不 同频 率 (波 长 )
2 面波勘 探 技术
的 R波具有不同的传播速度 。模型试验和实测结果表明,当探测的
面 波是 一 种 特殊 的地震 波 ,它 与地 震 勘 探 中 常 用 的纵 波 (P波 ) 岩 土层 介 质较 为均 一 时 ,R波 的 相 速 度 随 深 度 的加 大 而 按 线 性 增
面波勘探原理

面波勘探原理面波勘探是一种地球物理勘探方法,通过记录地面上的地震面波信号来获取地下结构信息。
面波勘探原理主要基于地震波在地下介质中的传播特性,利用面波信号的传播速度和衰减规律来推断地下介质的性质和结构。
面波勘探在地质勘探、地下水资源调查、地震灾害预测等领域有着广泛的应用。
地震波是在地震事件中产生的一种能量波动,它会在地下介质中传播并产生不同类型的波。
面波是一种沿着地表传播的地震波,其传播速度相对较慢,但能够在较长距离内传播,并且对地下介质的低速层和高速层有着较好的敏感性。
因此,面波勘探可以通过记录地面上的面波信号来获取地下介质的速度结构和界面信息。
面波勘探原理的关键在于分析面波信号的传播特性。
当地震波通过地下介质时,不同类型的地质结构会对地震波产生不同的影响,导致地震波在地下传播时发生折射、反射等现象。
面波信号的传播速度和衰减规律受地下介质的密度、泊松比、剪切模量等因素的影响,因此可以通过分析面波信号的传播特性来推断地下介质的性质和结构。
面波勘探通常采用地震勘探仪器进行观测,通过在地表布设地震接收器阵列,记录地震波在地表的传播情况。
地震仪器会记录地震波在地表的振动信号,然后经过信号处理和数据分析,可以得到地下介质的速度结构和界面信息。
通过对面波信号的分析,可以确定地下介质的速度分布、界面位置和地质构造特征,为地质勘探和工程勘察提供重要的地质信息。
面波勘探原理的应用范围非常广泛。
在地质勘探领域,面波勘探可以用于矿产勘探、油气勘探等,帮助矿产资源的勘查和开发。
在地下水资源调查中,面波勘探可以用于地下水勘察和水文地质研究,为地下水资源的合理开发提供技术支持。
在地震灾害预测方面,面波勘探可以用于地震活动区的地质构造和地下构造特征研究,为地震灾害的预测和防范提供科学依据。
总之,面波勘探原理是一种重要的地球物理勘探方法,通过对地震波面波信号的分析,可以获取地下介质的速度结构和界面信息,为地质勘探、地下水资源调查、地震灾害预测等领域提供重要的地质信息和技术支持。
工程物探中的面波勘探

摘要在天然地震中瑞雷波是一种具有危害性较大的地震波,在人工地震勘探中面波也是一种干扰波。
但在工程勘探中将面波视为有效波,并且在层状介质中,面波具有频散的特性,由此特性将面波用于工程勘探中。
本次主要是勘察路基的承载力,由于前期的实验发现工区的刚度系数较小,广泛分布软土,所以引用GDS 表面波测试系统(The GDS Continuous Surface Wave System,简称GDS)用稳态面波法寻找软土。
本文将从瑞雷面波理论以及GDS连续表面波测试系统着手,介绍它的在工程中的工作,即先将野外采集到的信号转换成相位,在处理时调节相位差,然后利用处理软件,根据频散特性生成深度-剪切波速度曲线。
并结合本次在武广线的实习过程探讨仪器使用情况、测线布置、施测、资料的处理及解释等问题。
关键词: GDS连续表面波测试系统瑞雷波稳态面波相位相位差层速度道间距频散曲线剪切波速度波长刚度深度目录第1章序言1.1论文研究的目的和意义1.2研究与应用现状第2章:瑞雷面波的基本理论2.1:瑞雷波的传播特征2.1.1:物体的弹性与弹性波2.1.2瑞雷面波的形成和定义2.1.3 弹性波波动方程2.1.4均匀半空间介质瑞雷面波传播2.2层状介质中的瑞雷面波2.2.1固体-弹性半空间二层介质中的瑞雷面波2.2.2面波速度、厚度频散曲线的一般绘制方法第3章:稳态面波3.1:瑞雷波勘探原理3.2:野外工作方法及仪器配置3.2.1工作布置3.2.2:GDS连续表面系统简介及布置3.2.3野外工作3.3 GDS连续表面波测试系统资料处理3.3.1系统内部自身在采集过程中对采集数据的初步处理3.3.2室内利用随仪器配置的软件对采集的野外数据进行处理3.4 GDS连续表面波测试系统资料解释3.4.1解释原则3.4.2、解释结果第4章结论及建议4.1结论4.2建议致谢参考文献第1章序言1.1论文研究的目的和意义1.1.1论文研究的目的随着社会的大发展,交通枢纽压力越来越重,国家大力发展铁道建设铁道部决定第三次提速,将客运线和货运线分开。
面波勘探的原理和应用

面波勘探的原理和应用1. 原理面波勘探是一种地震勘探方法,它利用地面上的波动进行勘探。
其原理可以概括为以下几点:•面波是地球表面上的一种波动,它是由地震波在地表传播时产生的。
•面波是一种横波,它在地表上扩展,相对于体波来说,面波的振幅较大,能够传递更多的能量。
•面波分为Rayleigh波和Love波两种。
Rayleigh波是一种类似于水波的波动,它在波传播过程中会产生旋转的粒子运动。
Love波是一种沿着地表传播的横波,它的粒子运动相对较小。
•面波的传播速度相对较慢,但具有较强的能量,能够传递较远的距离。
2. 应用2.1 地质勘探面波勘探在地质勘探中具有广泛的应用。
它能够通过检测和分析地下的面波传播情况,来获取地下结构的信息,进而了解地下的地质情况。
具体应用包括:•探测地下岩层的分布:面波勘探可以探测地下岩层的分布情况,包括厚度、结构、接触面等信息。
这对于油气勘探、煤矿勘探、地质灾害预测等具有重要意义。
•识别地下空洞和裂缝:面波勘探可以识别地下的空洞和裂缝等地质缺陷,及时发现地质灾害的隐患,为工程建设提供参考。
•确定地下水位和水质:面波勘探还可以通过分析水波的传播情况,来确定地下水位的深度和地下水的质量状况,对水源管理和环境保护具有重要意义。
2.2 岩土工程面波勘探在岩土工程中的应用主要包括:•地基勘探:面波勘探可以用于地基的勘探和地质参数的推断。
通过分析地基中面波的传播情况,可以判断地基的稳定性和承载力状况,为工程设计和施工提供指导。
•地震反应分析:面波勘探还可以用于地震反应分析。
通过分析地震波在地表传播的情况,可以评估建筑物和结构物对地震的响应情况,为抗震设计提供依据。
2.3 环境工程面波勘探在环境工程中的应用主要包括:•地下水污染调查:面波勘探可以用于地下水污染的调查和监测。
通过分析面波的传播特性,可以确定地下水污染的范围和程度,为地下水污染治理提供依据。
•地下防渗措施设计:面波勘探还可以用于地下防渗措施的设计和评估。
面波勘探原理及其应用

面波勘探原理及其应用面波是指在地下介质表面传播的地震波,其传播速度取决于介质的密度、刚度和黏滞阻尼等因素。
面波可分为两种类型:Rayleigh波和Love 波。
Rayleigh波是一种扰动同时沿着地表和地下逆时针运动的波,其路径通常是椭圆形的。
Love波则是一种只沿着地表传播的波,其路径通常是直线或弧线形状。
面波相对于体波(P波和S波)具有较长的传播路径,因此更适用于勘探浅层地下结构。
面波勘探主要依赖于面波的记录和分析。
勘探中常使用地震仪器将地表上的地震波记录下来,然后通过信号处理和数据分析来获取地下结构信息。
常用的面波分析方法有地震全波形反演、频散曲线分析和地震剖面成像等。
地震全波形反演是一种常用的面波分析方法,它通过反演观测到的地震波形来获取地下结构的速度信息。
具体过程是先根据震源和接收器之间的距离计算出观测到的地震波时间历程,然后使用反演算法将地震波形与实际速度模型进行匹配,最终得到地下结构的速度信息。
通过反复迭代,可以逐渐改进速度模型的准确性。
频散曲线分析是一种基于面波的传播速度和频率之间的关系来获取地下结构信息的方法。
面波的传播速度与频率呈正相关,因此可以通过观测到的面波频率分布和传播速度之间的关系来推断地下结构的速度分布。
频散曲线分析常用的方法有多次反射和多次折射等。
地震剖面成像是一种通过将多个地震记录进行叠加来获取地下结构信息的方法。
有限差分法和谱法是常用的地震剖面成像算法。
这些算法利用面波记录中的波形差异和信号强度来推断地下结构的速度、形态和粘弹性等信息。
面波勘探在地质勘探、地质灾害评估和地下水资源调查等领域有着广泛的应用。
地质勘探中,面波勘探可以帮助勘探人员了解地质体的速度分布、构造形态和地质构造等信息,从而指导矿产资源勘探。
地质灾害评估中,面波勘探可以帮助评估地震、滑坡和地面沉降等地质灾害风险,并提供预警和防灾措施。
地下水资源调查中,面波勘探可以帮助确定地下水的存在和分布,并提供地下水资源开发和管理的依据。
天然源面波勘察方法介绍

空间自相关法
频点自相关及与J0函数拟合度
形成频散曲线
天然源面波勘探现场工作照
上海岩土工程勘察设计研究院协作
福建建筑设计研究院协作
北京市水利规划设计院
陕西渭南试验现场
天然源面波勘探现场试验成果
采集地点:福建马尾 采集参数:观测最大边长32米, 勘察深度90米。 左图为钻孔柱状图和标贯参数, 右图为天然源面波频散曲线和横波速度曲线。 曲线与地层界面及标贯值分布,对应良好。
天然源面波勘探现场试验成果
采集地点:福州南隅 采集参数:最大边长32米, 勘察深度90米。 左图为钻孔柱状图 右图为天然源面波频散曲线和横波速度曲线
天然源面波勘探现场试验成果
福州五一广场 香格里拉酒店扩建工程
天然源面波勘探现场试验成果
地点:上海世博园
最大边长60米,勘探深度140米。
左图钻孔地震波测井曲线 右图为天然源面波曲线和对应的横波速 度曲线。
人工源面波勘探的常用震源形式
锤击震源
落重震源
炸药震源
天然源面波勘探的震源形成
天然震源由火山喷发、潮汐作用、风动、人文活动等产生
天然源震动的特点
天然源这种“大自然发出的信号”是由于人类的日 常活动以及自然现象所产生的。 当人类的日常活动为天然源的震源时,这种天然源 的主频约为1Hz以上,其振幅、周期有明显的日变化。 当主要由风、气压、波浪等自然现象为天然源的震 源时,这种天然源的主频约为1Hz以下,其振幅、周期随 这些自然现象的变化而变化。此外,天然源还有随场所 而变的特性。 因为大自然中的震动大多存在于地表或海底,所以 其中面波的含量与体波相比占绝对优势。天然源勘探法 正是利用这一占绝对优势的面波的勘探方法。
天然源面波勘探技术应用研究 ------不同频率对比
弹性波成像方法 面波勘探技术

• 检波器接收到的基本是瑞雷波的垂直分量。瞬态 冲击激发的面波可以看作许多单频谐振的叠加, 因而记录到的波形也是谐波叠加的结果,呈脉冲 型的面波。
面波的衰减纵波横波的波前面相对激发点呈球面扩散面波的波前面呈圆柱面扩散所以能量密度衰减较沿深度方向衰减快仅存在于一个波长深度内沿水平方向的能量密度随传播距离按r1衰减比球面扩散的体波能量密度按r2衰减的规律慢得多另外研究证实在弹性半空间表面上通过园形基础加一个垂向振动力能量从震源向下辐射约有23的能量转化为面波而仅有13能量是由体波携带的
2 信号处理、频散曲线的建立与反演
面波频散曲线是对地层速度结构分层的基础。 若对每个面波测试点的频散曲线进行分层和层速 度计算,确定各层的厚度,计算各层的横波传播速 度,并对获得结果进行反演拟合处理,即可达到定 量解释的效果;同时对同一条测线上的相邻点在垂 直方向上相同的层速度连接起来,用一系列颜色代 表逐渐递增的速度,就可得到层速度彩色剖面图
六、面波数据采集
1. Fixed spread (Short line)
2. Fixed Spread of Moving Style relying only on Takeout Cables (for Long Line)
3.End-on-spread (for Long Line) applying CDP switch
瞬态面波法:
利用瞬态冲击力作震源激发面波,地表在脉冲荷载 作用下,产生波动。
在离震源稍远处,用检波器记录面波的垂直分量。
对面波信号作频谱分析和处理,获取频散曲线。
瞬态面波勘探实验报告

瞬态面波勘探实验报告☆ 第1篇:那好,咱就聊聊瞬态面波勘探这事儿吧。
这玩意儿听起来挺高大上的,其实说白了就是用一种特殊的方法去探测地下的秘密。
就像咱们小时候玩捉迷藏,闭着眼睛喊“一、二、三”,想听到回声来判断小伙伴藏哪儿了。
这个勘探方法也是这样,通过发送特定的震动到地下,然后根据返回来的信号,科学家们就能知道地底下有什么东西。
记得我第一次接触这个概念是在地理课上,老师讲得特别生动,他说这个技术就像是给大地做了一个超声波检查,能清楚看到土壤、岩石的结构,甚至还能发现埋藏的宝藏。
当时我就觉得,这不就跟看医生一样嘛,只不过对象换成了地球妈妈。
后来啊,我了解到这个技术不仅用在找矿上,还能帮着解决一些环境问题。
比如说,地下水污染了,用这个方法可以准确找到污染源的位置,这样环保人员就可以有的放矢地进行治理。
还有,在建筑施工前,用这种方法可以了解地基的情况,防止以后盖房子时出问题。
最让我感兴趣的是,有一次看新闻说,这个技术还帮助考古学家找到了古墓。
想想看,几千年前的东西,竟然能通过现代科技重新展现在世人面前,这得多神奇啊。
就像打开了一扇通往过去的大门,让我们有机会跟古人对话。
不过呢,这技术也不是万能的。
它也有局限性,比如探测深度有限制,有时候地下的复杂情况也会干扰信号。
所以,科学家们还在不断努力改进,希望能让这项技术更强大。
说到这儿,我突然想到,我们每个人的生活又何尝不是一场瞬态面波勘探呢?我们每天都在探索未知,面对挑战,试图找出解决问题的办法。
有时候会遇到障碍,有时候会有惊喜。
但不管怎样,只要我们保持好奇心,勇于探索,总能找到属于自己的宝藏。
就像瞬态面波勘探一样,虽然过程可能充满变数,但结果往往令人惊喜。
☆ 第2篇:说起来,这事儿得从头讲起。
那天,咱们学校组织了一次瞬态面波勘探实验,说是让咱们了解地质结构,感受一下科学的魅力。
我本来以为,这不过是老师找了个新奇的借口,让我们出去透透气罢了。
没想到,这趟旅程,还真让我开了眼。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
面波勘探技术分析
近年来,由于地震的频繁发生,对浅层地球物理勘探技术有了更高的要求,面波勘探技术就是在此情况下应运而生的新的勘探技术,其以简便、快速、高分辨率等特点而在许多领域得以应用,并取得了很好的效果。
本文对面波勘探技术进行了具体的介绍,同时分析了面波勘探技术在野外方法,以及面波勘探技术在工程及应用过程中存在的问题进行了具体的阐述。
标签:面波;勘探;瞬态法
1 概述
随着近几年对浅层地震研究的深入,面波勘探随之发展起来,成为国内外在勘探浅层地震中普遍采取的一种方法。
在面波中有瑞利波(R波)和拉夫波(L 波)之分,在进行面波勘探时通常称为R波,因其在同组波组中具有较强的能量、同时振幅也高于其他波,频率也处于最低点,在测量时很容易识别。
同时面波勘探技术对于面波还有另外一种分法,稳态法、瞬态法和无源法,这种分类法主要是根据产生面波的震源不同进行分类的,但其在测试时的原理是一样的。
2 面波勘探技术
面波是一种特殊的地震波,它与地震勘探中常用的纵波(P波)和横波(S 波)不同,它是一种地滚波。
在各向均匀半无限空间弹性介质表面上,当一个圆形基础上下运动时,由它产生的弹性波入射能量的分配率已由Miller(1955年)出来,即P波占7%、S波占26%、R波占67%,亦就是说,R波的能量占全部激振能量的2/3,因此利用R波作为勘探方法,其信噪比会大大提高。
综合分析表明R波具有如下特点:
(1)在地震波形记录中振幅和波组周期最大,频率最小,能量最强。
(2)在不均匀介质中R波相速度(VR)具有频散特性,此点是面波勘探的理论基础。
(3)由P波初至到R波初至之间的1/3处为S波组初至,且VR与VS具有很好的相关性,其相关式为:
VR=VS·(0.87+1.12μ)/(1+μ);式中:μ为泊松比;
此关系奠定了R波在测定岩土体物理力学参数中的应用。
(4)R波在多道接受中具有很好的直线性,即一致的波震同相轴。
(5)质点运动轨迹为逆转椭圆,且在垂直平面内运动。
(6)R波是沿地表传播的,且其能量主要集中在距地表一个波长(λR)尺度范围内。
依据上述特性,通过测定不同频率的面波速度VR,即可了解地下地质构造的有关性质并计算相应地层的动力学特征参数,达到岩土工程勘察之目的。
3 野外工作方法
在进行野外工作时,一般应用较多的为瞬态法来进行面波频散曲线的绘制,在工作的过程中,会利用多道检波器来对检测的R波进行分析,这种方法在面波的分析和对比中具有很好的效果。
工作时,利用锤子等重物直接作用在地表,然后会产生瞬态的激振力,由此产生宽频带R波,当宽频带的R波以汇集到一起有序的向外传送时就会形成脉冲。
当多道检波器接收到这些R波后,经过系统的分析整理会将不同频率的R波进行分离,进而得到VR值,最终绘制成面波频散曲线。
为了能够更好的进行岩土工程的勘探,在野外进行数据采集的过程中,应该根据实际情况做不同的处理,充分的考虑到采集场地的地质情况。
如果说探测地的底层介质较浅时,可以采用小锤做高频率信号的震源探测,可以获得很好的效果,相反,如果在探测地的地质层介质较深的情况下,就可以采用重锤对地面进行冲击以形成较低频率的信号,以此来探测到更深处的地质信息,所以说应该具体问题具体分析,根据实际情况选择适当的方法。
震源点的偏移距从理论上讲越大越好,且易采用两端对称激发,有利于R 波的对比、分辨和识别,但偏移距增大就要求震源能量加大和仪器性能的改善。
一般来说,偏移距应根据试验结果选取。
就目前的仪器设备条件和反演技术水平,选用偏移距20~40m即可获得较好的测试结果。
由多道检波数据反演处理后可得一条频散曲线,一般把它作为接收段中点的解释结果。
实际上该曲线所反映的地层特性为接收段内地层性质的平均结果,故当探测场地地下介质水平方向变化较大时,只要能满足勘探深度的要求,尽量使反演所用的接收段减小,以使解释结果更具客观实际。
4 工程实例
某测试区的地层结构如下:①覆盖层由全新统风积砂壤土、粉细纱和全新统冲洪积砂卵砾石组成;②下伏基岩由棕红色、紫红色砂质粘土岩组成,局部夹有砾岩。
为探测覆盖层厚度并进行地层划分,采用瞬态面波进行勘探。
R波在非均匀介质中传播具有频散特性,所以不同频率(波长)的R波具有
不同的传播速度。
模型试验和实测结果表明,当探测的岩土层介质较为均一时,R波的相速度随深度的加大而按线性增加,只有出现不同介质的分界面时,频散曲线会出现一个所谓“Z”字型变化,该变化特征是由于地表接收到的波从上一层漏能型波转入下一层漏能型面波,且此转折点与两介质间的界面埋深有密切的关系,由此可依据实测频散曲线的“Z”字型变化点来划分地下岩性变化的分界面。
5 面波探测存在的问题分析
虽然面波探测技术在工程中的应用已很广泛,但实际工作中还存在以下问题:
5.1 在进行面波的频散曲线测试中,有时会出现“Z”字型现象,但是从理论的层面来讲的话,只能是出现折点,所以说对于这种现象在目前的状况下还无法解释,所以还需要在实践中不断的摸索;
5.2 对于面波勘探深度的确定,国内外大多采用半波长作为R波的勘探深度,此关系是一经验公式,但在实际工作中,应根据场地地质条件、探测对象以及孔旁测试对比结果等作适当调整;
5.3 在测试的深度上,以目前的技术力量可以获得的可靠测量深度为二十到三十米,最深的也不会超过五十到六十米。
如果说还要加大探测深度的话,那么对于震源信号就有所要求,必须有足够的低频信号。
但是以现在的技术力量来讲还无法满足更深一步的需求。
5.4 在实际的工作过程中,会因为勘测目的和要求的不同,而对于震源处的R波频率有不同的要求,所以就需要根据实际情况来选择不同的测试工具,产生不同的频率值。
6 结束语
随着科学技术的不断发展,在地球表面的物理勘探中,面波勘探是一种比较新型的勘探技术,其具有一定的优点,操作简单,适用性强,所需的场地较小,可以应用的范围较广。
但是这种技术在实际的使用过程中还存在很多的问题,无论是在理论上还是在实际应用中,都需要通过实践不断的完善,以使这项技术更加的成熟,可以为我国的建筑工程、地质勘探等工程建设做出更大的贡献。
参考文献
[1]夏学礼,仇恒永,孙秀容,王治华,王书增.多道瞬态面波勘探频散曲线唯一性问题[J].物探与化探,2008-04-15.
[2]李晶.面波在地震波场中的特性研究及其应用[J].成都理工大学,2006-04-01.
[3]林万顺.多道瞬态面波技术在水利及岩土工程勘察中的应用[J].工程勘察,2000-07-22.
[4]万建华.面波勘探技术在浅层地震勘探中的应用及问题[J].今日科苑,2007-08-23.。
