工程图学组合体的构成习题练习
644-习题作业-组合体画图 练习题

1、组合体的组合形式有:A叠加 B同轴 C切割 D拉伸2、构成组合体的基本形体有:A. 圆柱、圆锥B. 棱柱、棱锥C. 圆球D. 圆环3、组合体各相邻的表面可以形成()的位置关系。
A异面 B相交 C相切 D共面4、下图组合体中左侧U形底板与圆柱的相对位置关系为:A异面 B相交 C相切 D共面5、下图组合体中左侧底板与圆柱的相对位置关系为:A异面 B相交 C相切 D共面6、下列说法的正确的是:A 当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画。
B 当两形体邻接表面相交时,交线的投影可以不画。
C 当两形体邻接表面平齐时,两表面间不能画线。
7、下列关于组合体三视图的说法正确的是:A主、俯视图长对正B俯、左视图高平齐C俯、左视图宽相等D主、左视图高平齐8、下列说法正确的是:A主视图能反映形体的上下和左右方位B俯视图能反映形体的左右和前后方位C左视图能反映形体的左右和上下方位D俯视图能反映形体的上下和左右方位9、俯视图中,远离主视图的一侧为形体的哪一方?A 上方B 左方C 右方D 前方10、根据所给的立体图,判断下面几组视图绘制正确的是:11、下列说法正确的是:A 形体分析法是假想将组合体分解成多个简单形体B 形体分析法主要适用于叠加型的组合体C 形体分析法是实际将组合体分解成多个简单形体D 形体分析法主要适用于切割型的组合体12、确定组合体主视图的原则是:A 主视图尽可能多地反映形体的特征B 符合组合体的自然安放位置C 可随便选取组合体的某一方向为主视图D 使其他视图的虚线尽可能低少A B13、据所给的立体图,判断下面几组视图绘制正确的是:AB14、下列说法正确的是:A组合体画图时要确定长、宽、高三个方向的画图基准B可以以回转面的转向线为组合体的画图基准C组合体长、宽、高三个方向的基准确定,三视图各自的位置也确定D 通常以对称面、大平面、轴线为组合体各方向的基准15、下面属于组合体画图的步骤的是:A形体分析、确定主视图B确定长、宽、高三个方向的基准线C用细实线逐个画出各基本形体D检查多线和漏线,描深16、根据所给的立体图判断,下面几组视图绘制正确的是:17、根据所给的立体图,判断下面哪组视图是正确的。
组合体三视图练习题

组合体三视图练习题课程学习目标[课程目标]目标重点:正投影与三视图的画法与应用, 目标难点:三视图的画法以及应用学法关键1.画三视图时,可以把垂直投影面的视线想象成平行光线从不同的方向射向几何体,体会可见的轮廓线的投影就是所要画出的视图,画出的三视图要检验是否符合.长对正、高平齐、宽相等.的基本特征.2.由三视图想象几何体时也要根据.长对正、高平齐、宽相等.的基本特征,想象视图中每部分对应的实物的形象,特别注意几何体中与投影面垂直或平行的线及面的位置研习教材重难点研习点1 正投影1.定义:在物体的平行投影中,如果投射线与投射面垂直,则称这样的平行投影为正投影.. 正投影的性质:①直线或线段的平行投影仍是直线或线段;②平行直线的平行投影是平行或重合的直线;③平行于投影面的线段,它的投影与这条线段平行且等长;④与投影面平行的平面图形,它的投影与这个图形全等;⑤在同一直线或平行直线上,两条线段平行投影的比等于这两条线段的比;⑥垂直于投影面的直线或线段的正投影是点;⑦垂直于投影面的平面图形的正投影是直线或直线的一部分.研习点三视图1. 水平投射面:一个投射面水平放置,叫做水平投射面.. 俯视图:投射到水平投射面内的图形叫做俯视图.3. 直立投射面:一个投射面放置在正前方,这个投射面叫做直立投射面.. 主视图:投射到直立投射面内的图形叫做主视图.5. 侧立投射面:和直立、水平两个投射面都垂直的投射面叫做侧立投射面.. 左视图:投射到侧立投射面内的图形叫做左视图.7. 三视图:将空间图形向水平投射面、直立投射面、侧立投射面作正投影,然后把这三个投影按一定的布局放在一个平面内,这样构成的图形叫做空间图形的三视图.研习点3.三视图的画法要求:三视图的主视图、俯视图、左视图分别是人从物体的正前方、正上方、正左方看到的物体轮廓线的正投影组成的平面图形;一个物体的三视图的排列规则是:俯视图放在主视图的下面,长度与主视图一样,左视图放在主视图的右面,高度与主视图一样,宽度与俯视图的宽度一样;记忆口诀:长对正,高平齐,宽相等;主左一样高,主俯一样长,俯、左一样宽。
工程图学练习

工程图学》练习一、单项选择题。
(每题2分,多选不得分,共20分)1、形体的图样是用各种不同规格的图线画成的,其中虚线表示()(2分)A、定位轴线B、不可见轮廓线C、可见轮廓线D、剖面线2、正确的剖面图是()3、正面投影与侧面投影应保持()关系。
A、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等4、在下列四种说法中,选择一种正确的答案。
()(2分)(A)、A上B下,C右D左(B)、A左B右, D前C后(C)、A左B上,C右D前(D)、A后B前,C上D下5、下列键连接图或螺纹紧固件连接图中,正确的三个是()、()(0.5分/空)6、工程上应用最广泛的图示方法为( )A.轴测图B.透视图C.示意图D.多面正投影图7、已知直线AB的H面、V面、W面投影,则以下说法正确的有()(2分)A、AB垂直H面B、AB平行V面C、AB平行W面D、ABC均正确8、已知平面P的H面、V面、W面投影,则平面P为()(2分)A、铅垂面B、侧垂面C、正垂面D、一般平面9、已知组合体三面投影,判断正确性()A、H面不对B、三个投影都正确C、W面不对D、V面不对10、已知平面P的H面、V面、W面投影,则平面P为()A、铅垂面B、侧垂面C、正垂面D、一般平面11根据W面、V面投影图,选择正确的H面投影图。
()A B C D12根据W面、V面投影图,选择正确的H面投影图。
()A B C D13在材料图例中表示( )A.自然土B.混凝土C.钢筋混凝土D.天然石料14、已知物体的前视图及俯视图,所对应的左视图为()\15、绘制正等轴测图的步骤是,先在投影图中画出物体的()。
(2分)A、直角坐标系B、坐标点C、轴测轴D、大致外形16、两圆柱齿轮中心线之间的距离称为()。
(2分)A、全齿高B、齿距C、分度圆直径D、中心距17、下列五组视图中,正确的两组是()、()。
(4分)18、选出圆的直径标注正确的()二、填空题(都在书本里)1、尺寸标注中的符号:R表示,φ表示,Sφ表示。
大学组合体试题及答案

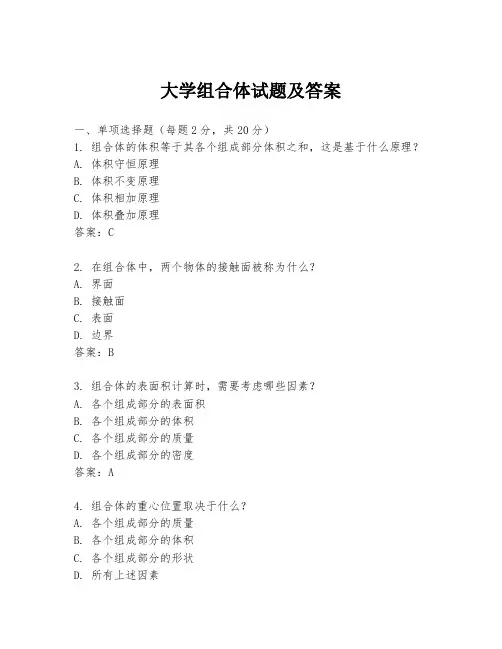

大学组合体试题及答案一、单项选择题(每题2分,共20分)1. 组合体的体积等于其各个组成部分体积之和,这是基于什么原理?A. 体积守恒原理B. 体积不变原理C. 体积相加原理D. 体积叠加原理答案:C2. 在组合体中,两个物体的接触面被称为什么?A. 界面B. 接触面C. 表面D. 边界答案:B3. 组合体的表面积计算时,需要考虑哪些因素?A. 各个组成部分的表面积B. 各个组成部分的体积C. 各个组成部分的质量D. 各个组成部分的密度答案:A4. 组合体的重心位置取决于什么?A. 各个组成部分的质量B. 各个组成部分的体积C. 各个组成部分的形状D. 所有上述因素答案:D5. 组合体的稳定性主要受哪些因素影响?A. 重心位置B. 接触面积C. 外部力的作用D. 所有上述因素答案:D二、填空题(每题2分,共20分)1. 当两个物体完全重合时,它们的组合体的体积等于_______。
答案:单个物体的体积2. 组合体的表面积计算时,需要减去_______的面积。
答案:接触面3. 组合体的重心位置可以通过_______的方法来确定。
答案:质量分布4. 如果组合体中的一个物体发生位移,那么组合体的_______也会随之改变。
答案:重心位置5. 组合体的稳定性可以通过增加_______来提高。
答案:接触面积三、简答题(每题10分,共30分)1. 描述组合体的体积计算公式,并举例说明。
答案:组合体的体积计算公式为V = V1 + V2 + ... + Vn,其中V是组合体的总体积,V1、V2、...、Vn是各个组成部分的体积。
例如,如果有一个立方体和一个球体组合在一起,它们的体积分别为V1和V2,那么组合体的体积就是V = V1 + V2。
2. 解释为什么组合体的稳定性与重心位置有关。
答案:组合体的稳定性与重心位置有关,因为重心是物体重力作用的平衡点。
如果重心位置较低,物体就更稳定,因为需要更大的力才能使其倾斜或翻倒。
工程图学练习题库(专科)

工程图学练习题库1、一个平面的投影仅在H面集聚为直线,则该平面为()A. 正垂面B. 水平面C. 侧平面D. 铅垂面正确:【D】2、正确的A-A断面图是()正确:【A】3、两直齿圆柱齿轮的参数为:模数m=4;齿数Z1=8,Z2=12,其中心距是()A. 80B. 60C. 40D. 20正确:【C】4、图上标注的尺寸是100mm,从该图上量得的尺寸值是20mm,则该图的比例是()A.10:2B.2:10C.1:5D.5:1正确:【C】5、在正等测中,轴向简化伸缩系数为()A. 0.5B. 0.82C. 1D. 1.22正确:【C】6、用以表达机器和部件的图称为()A. 部件图B. 装配图C. 设备图D. 原始图正确:【B】7、下图中正确的退刀槽尺寸注法是().正确:【B】8、平行投影法分为()A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和斜投影法D. 轴测投影法和标高投影法正确:【A】9、标注两个直径均为20的圆时,正确的标注方法是()正确:【B】10、φ50f7表示()A. 直径为50的孔,公差带代号为f7B. 直径为50的轴,公差带代号为f7C. 直径为50的孔,公差为f7D. 直径为50的轴,公差等级为f7正确:【B】11、标注球面的直径时,在尺寸数字的前面应加注()正确:【C】12、在齿轮投影为非圆的视图上,绘制分度圆应采用的线型为()A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】13、正投影的基本性质主要包含()A. 实形性、积聚性、相似性B. 平行性、正交性、从属性C. 实形性、积聚性、类似性D. 平行性、定比性、相似性正确:【C】14、在齿轮投影为圆的视图上,绘制分度圆应采用的线型为()A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】15、螺纹的标注为M12-6H,其中字母M的含义是()A. 米制螺纹B. 普通螺纹C. 外螺纹D. 特殊螺纹正确:【B】16、标注球面的直径时,在尺寸数字的前面应加注().正确:【C】17、标注球面的半径时,在尺寸数字的前面应加注()A. SB. RC. RSD. SR正确:【D】18、确定零件真实大小的依据是()A. 图样的大小B. 图样上所标注的尺寸数值C. 图样大小或尺寸D. 图样的准确度正确:【B】19、若同时有粗实线、虚线、点划线和细实线重合在一起时,应优先画()A. 粗实线B. 虚线C. 点划线D. 细实线正确:【A】20、标注圆的直径时,在尺寸数字的前面应加注()A. S正确:【B】21、画正等轴测图的投影方法是()A. 中心投影法B. 多面正投影法C. 单面正投影法D. 单面斜投影法正确:【A】22、画外螺纹时,在投影为非圆的视图上外螺纹的大径画成()A.粗实线B.点画线C.细实线D.细虚线正确:【A】23、螺纹的标注为B12-6H,其中字母B的含义是()A. 矩形螺纹B. 普通螺纹C. 锯齿形螺纹D. 梯形螺纹正确:【C】24、表示()A. 直径为60的孔,公差带代号为F7B. 直径为60的轴,公差带代号为F7C. 直径为60的孔,公差为F7D. 直径为60的轴,公差等级为F7正确:【A】25、投影面平行面,在平行的投影面上反映()A. 类似形B. 积聚为直线C. 实形D. 正多边形正确:【C】26、从图上量得的尺寸值是60mm,而该图上标注的尺寸是30mm,则该图的比例是()A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【D】27、在正等测中,轴向伸缩系数为()A. 0.5B. 0.82C. 1D. 1.22正确:【B】28、从图上量得的尺寸值是30mm,而该图上标注的尺寸是60mm,则该图的比例是()A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【A】29、圆的投影可以是圆,还可以是()A. 椭圆B. 直线C. 抛物线D. 椭圆或直线正确:【D】30、位置公差符号表示被测要素相对于基准B的()A. 直线度公差为0.2mmB. 平面度公差为0.2mC. 平面度公差为0.2mmD. 平行度公差为0.2mm正确:【D】31、正等轴测图中,三个轴间角等于()A. 60°B. 90°C. 120°D. 180°正确:【C】32、一个平面的投影在V面反映实形,则该平面为()A.正垂面B.水平面C.侧平面D.正平面正确:【D】33、粗糙度符号表示()A. 用任何方法获得的表面粗糙度,Ra的值为25mB. 用去除材料的方法获得的表面粗糙度,Ra的值为25mC. 用不去除材料的方法获得的表面粗糙度,Ra的值为25mD. 用不去除材料的方法获得的表面粗糙度,Ra的最大值为25m正确:【C】34、在正等测中,轴向简化伸缩系数为()A. 0.5B. 0.82C. 1D. 1.22正确:【C】35、A. 基轴制间隙配合B. 基孔制过渡配合C. 基轴制过盈配合D. 基孔制间隙配合正确:【A】36、投影法分为()A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和平行投影法D. 平行投影法和正投影法正确:【C】37、粗糙度符号表示()A. 用任意方法获得的表面粗糙度,Ra的值为12.5mB. 用去除材料的方法获得的表面粗糙度,Ra的值为12.5mC. 用任意方法获方法获得的表面粗糙度,Ra的值为12.5mmD. 用不去除材料的方法获得的表面粗糙度,Ra的值为12.5m正确:【A】38、从图上量得的尺寸值是60mm,而该图上标注的尺寸是30mm,则该图的比例是()A. 1:2B. 3:6C. 1:1D. 2:1正确:【D】39、A3图纸的图幅尺寸是()A. 200×300mmB. 210×297mmC. 297×420mmD. 594×420mm正确:【C】40、表示基孔制配合的是()正确:【D】41、已知直齿圆柱齿轮的模数m=2,齿数z=20,则齿顶圆直径da=()A. 35B. 40C. 44D. 45正确:【C】42、立体三面投影的投影规律是()A. 实形性、积聚性、类似性B. 长对正、高平齐、宽相等C. 长对齐、高相等、宽对正D. 长相等、高对正、宽平齐正确:【B】43、机械装配图的内容包括一组视图、必要的尺寸、______、______、标题栏和明细栏。
工程制图 第五章组合体

过程
画图的过程
空间想象的过程
普通高等教育“十一五”国家级规划教材
画组合体三视图的步骤
1.形体分析
(1) 分析所画 组合体是由哪些简单 立体组成的?
(2) 分析各简 单立体的相对位置和 相邻表面的关系,如 是否平齐?相交?相 切?
普通高等教育“十一五”国家级规划教材
2.确定主视图 组合体的主视图
人的身份证照片
§5-1 组合体的组成分析 一、组合体常见组成方式 为了便于分析,根据立体组成的特点,可将组合 体的构成方式分成为“叠加”、“挖切”两种基本形式。
大多数较为复杂的组合体往往是由含叠加、挖切 的“综合”方式构成的,
普通高等教育“十一五”国家级规划教材
普通高等教育“十一五”国家级规划教材
叠加式 —— 基本几何形体互相叠合、相切或相贯;
普通高等教育“十一五”国家级规划教材
(二)看图要点
1、几个视图联系起来看
普通高等教育“十一五”国家级规划教材
普通高等教育“十一五”国家级规划教材
有一个视图相同的不同集合体 有两个视图相同的不同集合体
普通高等教育“十一五”国家级规划教材
2、从反映形体特征的视图入手
形状特征视图 ——最能反映物体形状特征 的那个视图。
(1)
(2)
基准
基准
基准
基准
基准
普通高等教育“十一五”国家级规划教材
基准的选择: 优先选用对称面;其次选用较大端面;
最后选用较大孔、轴的轴线。
普通高等教育“十一五”国家级规划教材
尺寸基准示例1:
普通高等教育“十一五”国家级规划教材
尺寸基准示例2:
普通高等教育“十一五”国家级规划教材
二、标注尺寸要清晰
工程制图组合体习题及答案

工程制图组合体习题及答案工程制图是一门重要的学科,它涉及到建筑、机械、电子等各个领域。
在学习工程制图的过程中,组合体习题是非常重要的一部分。
通过解答组合体习题,我们可以提高对于三维空间的理解能力,培养逻辑思维和空间想象力。
下面,我将为大家提供一些工程制图组合体习题及其解答。
第一题:建筑组合体习题某个建筑设计师需要设计一个立方体形状的建筑物,该建筑物由多个立方体组成。
已知每个立方体的边长为10米,共有4个立方体组成该建筑物。
请问,该建筑物的总体积是多少?解答:由题意可知,每个立方体的体积为10米×10米×10米=1000立方米。
因此,4个立方体的总体积为1000立方米×4=4000立方米。
第二题:机械组合体习题某机械工程师需要设计一个复杂的机械组合体,该组合体由多个零件组成。
已知每个零件的形状和尺寸如下图所示,请根据图示,计算该机械组合体的总重量。
(图示省略)解答:根据图示可知,该机械组合体由A、B、C三个零件组成。
已知A零件的重量为10千克,B零件的重量为5千克,C零件的重量为8千克。
因此,该机械组合体的总重量为10千克+5千克+8千克=23千克。
第三题:电子组合体习题某电子工程师需要设计一个复杂的电子组合体,该组合体由多个电子元件组成。
已知每个电子元件的参数如下表所示,请根据表格,计算该电子组合体的总功率。
(表格省略)解答:根据表格可知,该电子组合体由A、B、C三个电子元件组成。
已知A元件的功率为100瓦,B元件的功率为50瓦,C元件的功率为80瓦。
因此,该电子组合体的总功率为100瓦+50瓦+80瓦=230瓦。
通过以上三个习题的解答,我们可以看到,在工程制图中,组合体习题是非常常见的。
通过解答这些习题,我们可以锻炼自己的计算能力和逻辑思维能力。
同时,通过对组合体的理解,我们也可以更好地应用于实际工程设计中。
当然,以上只是一些简单的习题和解答,实际的工程制图组合体习题可能更加复杂和多样化。
工程图学组合体的构成+习题练习

练习
有线!
无线!
虚线!
不共面
共面
共面
二、组合体的表面连接关系
平面A及圆柱面B相交
平面A及圆柱面B相切
B A 相交处有交线
B A 相切处无线
有交线!
如何确定切点位置?
Hale Waihona Puke 注意 此处无线!相交
相切
画图练习
画图练习
画图练习
画图练习
画图练习
小结
1. 组合体的形成:基本体的叠加或切割 2. 组合体表面连接关系中,共面及相切时无交线,相交时有交线 3. 注意不可见线画虚线
谢谢!
工程图学组合体的构成+习题练习
导入
在组合体问题的分析中,常用的一种分析方法叫做形体分析法,通过分析组合体的组成形体及他们的组 合方式、表面连接关系等进行画图和看图的基本方法。
圆柱筒 支撑板 加强筋
底板
并(叠加体)
一、组合体的形成 差(切割体)
4 1
2 3
差(切割体)
二、组合体的表面连接关系
二、组合体的表面连接关系
第5章现代工程图学习题集(第三版)答案

6.
参考答案
A面是 正垂 面 B面在C面之 下方 DE是 侧垂 线
5-6 补画视图中所缺图线
1
2
3答案方法ຫໍສະໝຸດ 4答案方法
5
答案
方法
6
答案
方法
5-7 读懂两视图后,补画第三视图(一)
1
答案 方法
2
答案 方法
3
答案 方法
4
答案 方法
5
答案
方法
6
答案
方法
5-8 读懂两视图后,补画第三视图(二)
1.
参考答案
CD是 正平 线 A面是 正垂 面 B面是 正平 面
2.
参考答案
A面是 正平 面
B面在C面之 下方
DE是 正平
线
3.
参考答案
A面是 侧平 面 B面是 正垂 面 B面在A面之 右方
4.
参考答案
AB是一般位置直 线 P面是 正垂 面 Q面是 水平 面
5.
参考答案
AB是 正平 线 P面是 水平 面 Q面是 正垂 面
1
答案
方法
2
答案
方法
3
答案
方法
4 答案
方法
5
答案
方法
6
答案
方法
5-9 读懂两视图后,补画第三视图(三)
1
答案
方法
2
答案 方法
3 答案
方法
4
答案
方法
4
答案
方法
5 答案
方法
6
答案
方法
5-10 尺寸4-标10注尺寸标注
1.根据轴测图在视图中标注尺寸。
2.标注组合体的尺寸,尺寸数值按1:1从图中量取(取整)。
工程制图组合体习题集答案

工程制图组合体习题集答案工程制图是一门重要的学科,它是工程设计的基础,也是工程师必备的技能之一。
通过工程制图,可以将设计思想转化为具体的图纸,使得工程师能够清晰地理解和实施设计方案。
为了帮助学习者更好地掌握工程制图,本文将提供一些常见的习题集答案,希望能够对大家的学习有所帮助。
第一题:请根据给定的尺寸和要求,绘制一个简单的平面图。
答案:根据题目要求,我们需要绘制一个简单的平面图。
首先,确定图纸的比例尺,根据尺寸和要求,选择合适的比例尺,例如1:50。
然后,根据给定的尺寸,使用直尺和铅笔在图纸上画出相应的线段和角度。
在绘制过程中,要注意线条的粗细和清晰度,确保图纸的可读性。
最后,根据要求添加文字说明和图例,以使得图纸更加完整和易于理解。
第二题:请根据给定的三视图,绘制一个三维模型。
答案:根据给定的三视图,我们需要将其转化为一个三维模型。
首先,观察三视图,理解各个视图之间的关系和尺寸。
然后,使用透视投影的方法,将三视图上的线段和角度转化为三维空间中的线段和角度。
在绘制过程中,可以使用立体几何的知识,如投影和旋转等,来帮助确定三维模型的形状和位置。
最后,根据需要,可以使用阴影和纹理等技巧,增加模型的逼真度和表现力。
第三题:请根据给定的图纸,计算并绘制出相应的剖面图。
答案:根据给定的图纸,我们需要计算并绘制出相应的剖面图。
首先,观察图纸,理解图纸上的标注和符号。
然后,根据标注和符号,计算出各个构件的尺寸和位置。
在计算过程中,可以使用几何和代数的知识,如相似三角形和平行线等,来帮助确定尺寸和位置的关系。
最后,使用直尺和铅笔在图纸上画出相应的线段和角度,以绘制出剖面图。
通过以上三个习题的解答,我们可以看到工程制图的重要性和复杂性。
在实际工程设计中,工程师需要熟练掌握各种绘图工具和技巧,以便能够准确地表达设计意图。
同时,工程师还需要具备空间想象力和逻辑思维能力,以便能够从平面图到三维模型的转换。
通过不断的练习和学习,相信每个人都能够掌握工程制图的技能,成为一名优秀的工程师。
现代工程图学第五版第5章

(第5版)
主编 杨裕根 诸世敏
目录
第5章 组合体视图
CONTENTS
5-1
根据轴测图补画视图中所 缺图线
5-5 补画视图中所缺图线
5-2
看懂两视图,找出对应的 立体图,并画出第三视图
5-6
读懂两视图后,补画第 三视图
5-3 根据轴测图画出组合体的三视图 5-7 尺寸标注
5-4
标出指定的图线和线框在其 他视图上的投影、并填空
4.
答案
5-6 读懂两视图后,补画第三视图
5.
y
答案
y
5-6 读懂两视图后,补画第三视图
6.
答案
5-6 读懂两视图后,补画第三视图
7.
答案
5-6 读懂两视图后,补画第三视图
8.
答案
5-6 读懂两视图后,补画第三视图
9.
模型 答案
5-6 读懂两视图后,补画第三视图
10.
答案
5-6 读懂两视图后,补画第三视图
()
()
答案
PART 5-3
根据轴测图 画出组合体的三视图
5-3 看懂两视图,找出对应的立体图,并画出第三视图
1.
y
y
答案
5-3 看懂两视图,找出对应的立体图,并画出第三视图
2.
答案
5-3 看懂两视图,找出对应的立体图,并画出第三视图
3.
答案
5-3 看懂两视图,找出对应的立体图,并画出第三视图
4.
答案
PART 5-4
标出指定的图线和线框 在其他视图上的投影、并填空
5-4 标出指定的图线和线框在其他视图上的投影、并填空
1.
组合体三视图练习题

组合体三视图练习题一、选择题(每题2分,共20分)1. 组合体三视图包括主视图、左视图和哪个视图?A. 俯视图B. 仰视图C. 侧视图D. 底视图2. 在组合体三视图中,主视图通常表示物体的哪个面?A. 正面B. 侧面C. 顶面D. 底面3. 以下哪个不是三视图的画法规则?A. 长对正B. 高平齐C. 宽相等D. 角度一致4. 组合体三视图中,如果一个视图上的线条与另一个视图上的线条不相交,这些线条表示的是?A. 同一条线B. 不同的线C. 相互平行的线D. 相互垂直的线5. 在组合体三视图中,如果一个物体的俯视图和左视图的尺寸相同,那么这个物体可能是?A. 立方体B. 圆柱体C. 圆锥体D. 球体6. 组合体三视图中,若主视图和俯视图的尺寸不同,但左视图与主视图尺寸相同,该物体可能是?A. 长方体B. 正方体C. 圆柱体D. 圆锥体7. 在组合体三视图中,若主视图和左视图的尺寸相同,但俯视图的尺寸不同,该物体可能是?A. 长方体B. 正方体C. 圆柱体D. 圆锥体8. 组合体三视图中,若主视图和左视图的尺寸不同,但俯视图与主视图尺寸相同,该物体可能是?A. 长方体B. 正方体C. 圆柱体D. 圆锥体9. 在组合体三视图中,若俯视图和左视图的尺寸相同,但主视图的尺寸不同,该物体可能是?A. 长方体B. 正方体C. 圆柱体D. 圆锥体10. 组合体三视图中,若俯视图是一个圆形,左视图和主视图是两个相同的矩形,该物体可能是?A. 长方体B. 圆柱体C. 圆锥体D. 球体二、填空题(每题2分,共20分)11. 组合体三视图中,______视图通常用来表示物体的顶面或底面。
12. 在组合体三视图中,______视图通常用来表示物体的侧面。
13. 组合体三视图中,______视图通常用来表示物体的正面。
14. 组合体三视图的画法规则包括______、______和______。
15. 如果一个物体的三视图都是圆形,那么这个物体可能是______。
机械制图-(组合体)习题

1206班第三次周考试题
姓名 学号
一、选择题(每题2分,共40分) ( )1.选择正确的左视图 ▲
( )2.选择正确的轴测图 ▲
( )3.已知主、俯视图,正确的左视图是 ▲
( )4、选择正确的左视图 ▲ 。
A. B. C. D.
A B C D
()5、选择正确的左视图▲。
A. B. C. D. ()6、选择正确的左视图▲。
A. B. C. D. ()7、选择正确的左视图▲。
A B C D
()8、选择正确的左视图▲。
A. B. C. D. ()9、选择正确的左视图▲。
A. B. C. D. ()10、选择正确的左视图▲。
A. B. C. D. ()11.选择正确的俯视图▲
()12.选择正确的俯视图▲
()13.选择正确的俯视图▲
()14.选择正确的俯视图▲
()15选择正确的左视图▲
A B C D ()16选择正确的左视图▲
A B C D
18.已知立体的主、俯视图,正确的左视图是 ▲
19、已知立体的主、俯视图,正确的左视图是 ▲
20.选择正确的俯视图 ▲
(d)
(c)
(b)
(a)
二、读图并判断线、面位置(5分)
(1)AB是线;
(2)BC是线;
(3)平面P是面;
(4)平面Q是面;
(5)平面M是面;
三、补全组合体的尺寸及尺寸数字(尺寸数字直接量取,取整数,共5分)
四、补画第三视图(每题8分,共40分)1、
2、
3、
4、
5、
五、补画视图中的漏线(每题5分,共10分)1、
2、。
现代工程图学习题集(第3版)答案

( ) 5
(2)
3 ( )
(8)
答案 方法
( ) 1
(6 )
( ) 7
(4)
5-3 根据轴测图画出组合体三视图(尺寸从图中直接量取)
11. 参考答案
2.
2 参考答案
5-4 根据轴测图上所注尺寸,用1:1画出组合体三视图 1
参考答案
2
参考答案
5-5 标出指定的图线和线框在其他视图上的投影,并填空 5-5 标出指定的图线和线框在其他视图上的投影,并填空
1画出组合体三视图参考答案5555标出指定的图线和线框在其他视图上的投影并填空参考答案右方参考答案水平参考答案56补画视图中所缺图线答案方法答案方法答案方法答案方法答案方法57读懂两视图后答案方法答案方法答案方法答案方法答案方法答案方法58读懂两视图后答案方法答案方法答案方法答案方法答案方法答案方法59读懂两视图后答案方法答案方法答案方法答案方法答案方法答案方法510410尺寸标注1
正平 水平 正垂
线 面 面
6.
参考答案
A 面是
正垂 侧垂
面
B面在C 面之 下方 DE 是
线
5-6 补画视图中所缺图线
1
2
3
答案 方法
4
答案 方法
5
答案 方法
6
答案 方法
5-7 读懂两视图后,补画第三视图(一)
1
答案 方法
2
答案 方法
3
答案 方法
4
答案 方法
5
答案 方法
6
答案 方法
1.根据轴测图在视图中标注尺寸。
2.标注组合体的尺寸,尺寸数值按1:1从图中量取(取整)。
3.标注组合体的尺寸,尺寸数值按1:1从图中量取(取整)。
工程制图基础习题集与答案

第1章制图的基本知识和技能垂直垂直不垂直不垂直(1)(2)_ ___根据立体图,完成物体的三视图。
章组合体总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.13.1.1.11.21.31.42.14.15.16.17.18.19.20.安全施工措施21.锅炉施工方案22.汽轮机施工方案23.电气施工方案24.热工测量信自动控制系统施工方案25.主要机具一览表26.对甲方的要求2.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。
1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。
施工中执行的有关国家、行业规范。
1.4甲方对该工程的安装、进度要求。
2.工程概况总目录27.编制依据28.29.30.31.32.33.34.35.36.37.38.39.3.1.11.21.3施工中执行的有关国家、行业规范。
1.4甲方对该工程的安装、进度要求。
2.工程概况总目录40.编制依据41.工程概况42.施工平面布置43.施工进度计划表44.施工管理机构及人员配置45.质量目标及保证措施46.安全施工措施47.锅炉施工方案48.汽轮机施工方案49.电气施工方案50.热工测量信自动控制系统施工方案51.主要机具一览表52.4.1.11.21.31.42.53.54.55.56.57.58.59.60.锅炉施工方案61.汽轮机施工方案62.电气施工方案63.热工测量信自动控制系统施工方案64.主要机具一览表65.对甲方的要求5.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。
1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。
现代工程图学(第四版)习题答案第5章

参考答案
现代工程图学习题集(第4版)
第5章 组合体视图
5-11.1 标注组合体尺寸,尺寸从图上量取(取整数)
参考答案
现代工程图学习题集(第4版)
第5章 组合体视图
5-11.2 标注组合体尺寸,尺寸从图上量取(取整数)
参考答案
现代工程图学习题集(第4版)
第5章 组合体视图
5-11.3标注组合体尺寸,尺寸从图上量取(取整数)
y2 y1
现代工程图学习题集(第4版)
5-7.3 读懂两视图后,补画第三视图(一)
第5章 组合体视图
参考答案
现代工程图学习题集(第4版)
5-7.4 读懂两视图后,补画第三视图(一)
第5章 组合体视图
参考答案
现代工程图学习题集(第4版)
5-7.5 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集(第4版)
5-7.2 读懂两视图后,补画第三视图(一)
第5章 组合体视图
y1 y2
y2 y1
现代工程图学习题集(第4版)
5-7.3 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集(第4版)
5-7.4 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集(第4版)
现代工程图学习题集(第4版)
5-1.1 根据轴测图补画视图中所缺图线
第5章 组合体视图
答案
y
现代工程图学习题集(第4版)
5-1.2 根据轴测图补画视图中所缺图线
y
第5章 组合体视图
答案
现代工程图学习题集(第4版)
5-1.3 根据轴测图补画视图中所缺图线
机械工程图学习题集答案全集(上海交大第版)资料

P12-3
第3章 点、直线、 平面
P12-3 答案
第3章 点、直线、 平面
P12-4
第3章 点、直线、 平面
P12-4 答案
第3章 点、直线、 平面
P13-1
第3章 点、直线、 平面
P13-1 答案
第3章 点、直线、 平面
P13-2
第3章 点、直线、 平面
P13-2 答案
第3章 点、直线、 平面
P13-3
第3章 点、直线、 平面
P13-3 答案
第3章 点、直线、 平面
P13-4
第3章 点、直线、 平面
P13-4 答案
第3章 点、直线、 平面
P14-1
第3章 点、直线、 平面
P14-1 答案
第3章 点、直线、 平面
P14-2
第3章 点、直线、 平面
P14-2 答案
第3章 点、直线、 平面
第7章 机件的表达方法
P35-2
第7章 机件的表达方法
P35-2 答案
2.作机件半剖的主视图。
第7章 机件的表达方法
P36
第7章 机件的表达方法
P36 答案
第7章 机件的表达方法
P37-1
第7章 机件的表达方法
P37-1 答案
第7章 机件的表达方法
P37-2
第7章 机件的表达方法
P37-2 答案
6-2 根据立体图,画三视图(未定尺寸从立体图中量取)
1.
P24-1
第6章 组合体的视图 及尺寸标注
注:孔为通孔
P24-1 答案
1.
第6章 组合体的视图 及尺寸标注
6-2 根据立体图,画三视图(未定尺寸从立体图中量取)
现代机械工程图学第二部分:组合体(多)

例4: 注出图示组合体的尺寸
标注例2尺寸
第二部分:组合体(3)读组合体图
读图和画图是我们认识物体的两个相反的过程。
一.读 图
是分析视图上的线框和图线想像出物体 的空间形状
读图的基本方法
形体分析法 线面分析法
视图上的线框一般有三种含义: (1) 平面的投影
(2) 曲面的投影 (3) 孔洞或组合表面的投 影
P37 画三视图(逐个形体、逐个形体画图)。
例3.由轴测图画切割体三视图。
分别画出三处(左上、左下、右上)切割 后的投影图(从积聚投影开始)
量取立体的总体尺 寸:长、宽、高, 画立体外形图
擦去投影连 线,加深, 成图。
作业
P28:12-01(选做); P29:12-02(1、2、3、5); P30:12-03、12-04。
(第1讲)第二部分:组合体(1)三视图
一. 三视图的形成和位置关系
(1)形成
(2)三视图的位置关系 主视图
左视图
俯视图
主、俯视图 长对正; 主、左视图 高平齐; 俯、左视图 宽相等。
二.组合体
由若干个基本形体组合而成的物体,称组合体。
(1)组合方式分:叠加和挖切
(2)组合时,形体之间的位置关系及图线画法
四.标注尺寸图例说明
尺寸标在反映形 体特征的视图上
尽量集中标注
尺寸排列清晰,遵 循“小尺寸内,大 尺寸外“的原则
对
不 对
内形、外形尺寸分别标在视图两侧
好
不好
五.标注尺寸举例
例1:标注简单轴承座的尺寸
1.标注尺寸的起点: A:X方向 B:Y方向 C:Z方向
2.各基本体的定形 尺寸
3. 定位尺寸
现代工程图学习题集第四版答案 主编杨裕根第5章

第5章 组合体视图
5-2 看懂两视图,找出对应的立体图,并画出第三视图
答案
() ()
() ()
现代工程图学习题集(第4版)
第5章 组合体视图
5-2 看懂两视图,找出对应的立体图,并画出第三视图
答案
() ()
() ()
现代工程图学习题集(第4版)
第5章 组合体视图
5-3.1 根据轴测图画出组合体y 三视图(尺寸从图中直
第5章 组合体视图
5-5.3 标出指定的图线和线框在其他视图上的投影,并填空
3.
A面是
面
B面是
面
B面在A面之
现代工程图学习题集(第4版)
第5章 组合体视图
4. 5-5.4 标出指定的图线和线框在其他视图上的投影,并填空
AB是
线
P面是
面
Q面是
面
现代工程图学习题集(第4版)
第5章 组合体视图
5.5-5.5 标出指定的图线和线框在其他视图上的投影,并填空
现代工程图学习题集(第4版)
第5章 组合体视图
5-7.1 5-7.2 5-7.3 5-7.4 5-7.5 5-7.6 5-8.1 5-8.2 5-8.3 5-8.4 5-8.5 5-8.6 5-9.1 5-9.2 5-9.3 5-9.4 5-9.5 5-9.6 5-10.1 5-10.2 5-10.3 5-11.1 5-11.2 5-11.3 5-12.1 5-12.2 5-12.3
第5章 组合体视图
参考答案
现代工程图学习题集(第4版)
5-10.1根据轴测图在视图中标注尺寸。
第5章 组合体视图
参考答案
现代工程图学习题集(第4版)
第5章 组合体视图
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
组合体的构成
导入
在组合体问题的分析中,常用的一种分析方法叫 做形体分析法,通过分析组合体的组成形体及他们 的组合方式、表面连接关系等进行画图和看图的基 本方法。
圆柱筒 支撑板 加强筋
一、组合体的形成
底板
并(叠加体)
差(切割体)
1 2
3
4
差(切割体)
二、组合体的表面连接关系
二、组合体的表面连接关系练习 Nhomakorabea有线!
无线!
虚线!
不共面
共面
共面
二、组合体的表面连接关系
平面A与圆柱面B相交 平面A与圆柱面B相切
B A
相交处有交线
B A
相切处无线
如何确定切点位置?
有交线!
此注处意无线!
相交
相切
画图练习
画图练习
画图练习
画图练习
画图练习
小结
1. 组合体的形成:基本体的叠加或切割 2. 组合体表面连接关系中,共面及相切时无
