液压缩管机的结构及其工作原理
液压伸缩的原理
液压伸缩的原理液压伸缩原理是一种基于液体在密闭容器中通过压力传导来实现物体伸缩的技术。
它是利用杠杆原理和压力传导的特性来实现力的放大和传递。
液压伸缩系统主要由以下部分组成：液压泵、液压缸、控制阀和液体。
液压泵是液压系统的动力源，通过机械的方式提供液体的压力。
液体从油箱中被抽出，经过液压泵的机械作用，压力升高后被送入液压缸。
液压缸是液压伸缩系统的执行器。
它由一个活塞和一个缸筒组成，液体通过活塞杆进入活塞内部，并将活塞推动，从而实现伸缩运动。
液体在活塞两侧产生的压力差会产生一个推力，从而推动液压缸的伸缩。
控制阀是液压系统的重要组成部分，它根据外部的操纵信号来控制液体的流动和压力。
常见的控制阀有单向阀、双向阀、节流阀等。
在液压伸缩系统中，控制阀会根据信号的控制来打开或关闭液体的流动通道，从而控制液压缸的伸缩。
液体是液压系统中传递力和能量的介质。
通常情况下，液压系统使用的液体是油，因为它具有稳定性好、流动性能好、抗压能力强等优点。
液压系统中的液体通过密封的管路和连接件进行流动，从而实现力的传递和控制。
液压伸缩系统的工作原理是利用了波斯特公式和帕斯卡定律。
波斯特公式是描述液体在容器中受力平衡的原理，即压力乘以面积等于力。
在液压伸缩系统中，当液体从液压泵流入液压缸时，液体的压力会均匀地作用在活塞上，从而产生一个与液体压力成正比的推力。
液体的压力可以通过波斯特公式P=F/A来计算，其中P是液体的压力，F是液体作用在活塞上的力，A是活塞的面积。
帕斯卡定律是描述压力在液体中传递的原理，即液体在容器中的任何点上受到的压力是相等的。
在液压伸缩系统中，液体的压力通过液压缸传递，当液体从液压泵流入液压缸时，液体的压力会沿着管路传递到液压缸的另一侧，从而产生一个相等的压力，使得活塞得以均衡。
根据帕斯卡定律，液体在液压缸中的压力可以通过液体在液压泵中的压力来传递。
总之，液压伸缩原理是基于液体的压力传导和杠杆原理，通过液压泵提供压力、液压缸产生推力、控制阀控制液体流动和压力，从而实现物体的伸缩运动。

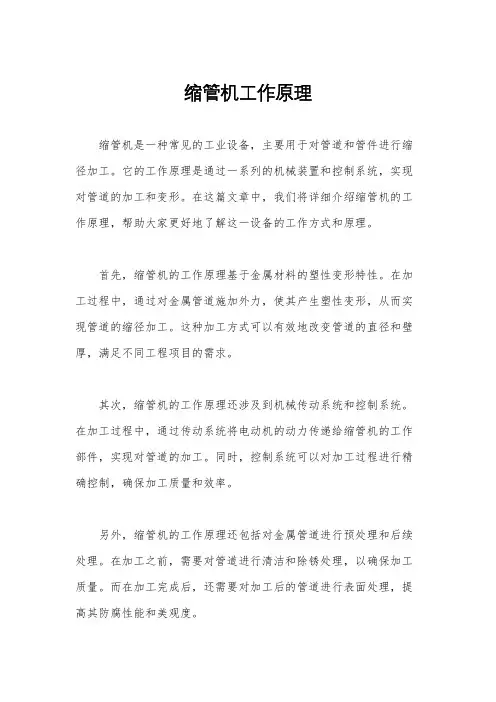

缩管机工作原理
缩管机工作原理
缩管机是一种常见的工业设备，主要用于对管道和管件进行缩径加工。
它的工作原理是通过一系列的机械装置和控制系统，实现对管道的加工和变形。
在这篇文章中，我们将详细介绍缩管机的工作原理，帮助大家更好地了解这一设备的工作方式和原理。
首先，缩管机的工作原理基于金属材料的塑性变形特性。
在加工过程中，通过对金属管道施加外力，使其产生塑性变形，从而实现管道的缩径加工。
这种加工方式可以有效地改变管道的直径和壁厚，满足不同工程项目的需求。
其次，缩管机的工作原理还涉及到机械传动系统和控制系统。
在加工过程中，通过传动系统将电动机的动力传递给缩管机的工作部件，实现对管道的加工。
同时，控制系统可以对加工过程进行精确控制，确保加工质量和效率。
另外，缩管机的工作原理还包括对金属管道进行预处理和后续处理。
在加工之前，需要对管道进行清洁和除锈处理，以确保加工质量。
而在加工完成后，还需要对加工后的管道进行表面处理，提高其防腐性能和美观度。
总的来说，缩管机的工作原理是基于金属材料的塑性变形特性，通过机械传动系统和控制系统实现对管道的缩径加工，同时需要进
行预处理和后续处理。
这种工作原理使得缩管机成为了工业生产中
不可或缺的设备，广泛应用于石油、化工、造船、电力等领域。
通过本文的介绍，相信大家对缩管机的工作原理有了更深入的
了解。
在实际应用中，需要根据具体的加工要求和管道材料选择合
适的缩管机型号和加工参数，以确保加工质量和效率。
希望本文能
够帮助大家更好地掌握缩管机的工作原理，为工程项目的顺利进行
提供帮助。

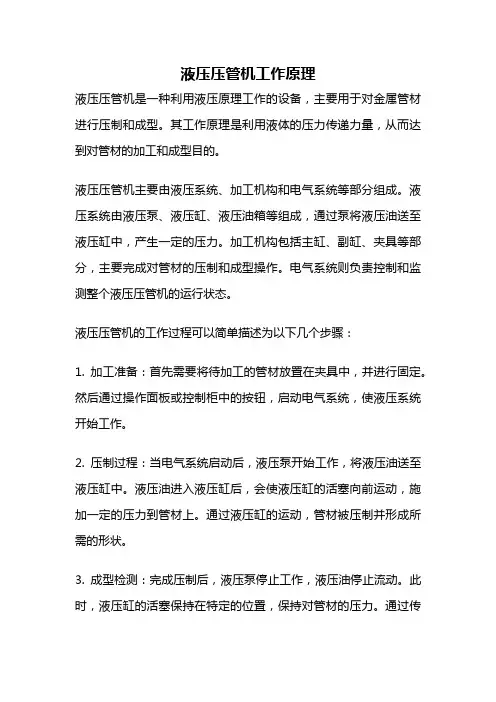

液压压管机工作原理
液压压管机工作原理液压压管机是一种利用液压原理工作的设备，主要用于对金属管材进行压制和成型。
其工作原理是利用液体的压力传递力量，从而达到对管材的加工和成型目的。
液压压管机主要由液压系统、加工机构和电气系统等部分组成。
液压系统由液压泵、液压缸、液压油箱等组成，通过泵将液压油送至液压缸中，产生一定的压力。
加工机构包括主缸、副缸、夹具等部分，主要完成对管材的压制和成型操作。
电气系统则负责控制和监测整个液压压管机的运行状态。
液压压管机的工作过程可以简单描述为以下几个步骤：1. 加工准备：首先需要将待加工的管材放置在夹具中，并进行固定。
然后通过操作面板或控制柜中的按钮，启动电气系统，使液压系统开始工作。
2. 压制过程：当电气系统启动后，液压泵开始工作，将液压油送至液压缸中。
液压油进入液压缸后，会使液压缸的活塞向前运动，施加一定的压力到管材上。
通过液压缸的运动，管材被压制并形成所需的形状。
3. 成型检测：完成压制后，液压泵停止工作，液压油停止流动。
此时，液压缸的活塞保持在特定的位置，保持对管材的压力。
通过传感器等装置，对管材的形状和尺寸进行检测和测量，确保成型的准确性和质量。
4. 完成工作：当管材的成型和检测都符合要求后，液压缸的活塞缩回，将压力释放。
夹具松开，取出成品管材，完成一次加工过程。
液压压管机工作原理的关键在于液压系统的运作。
液压泵通过产生一定的液压力，将液压油传递到液压缸中。
液压缸中的液压油受到压力作用，使活塞运动，从而实现对管材的压制。
液压系统的优势在于能够实现大力矩、高压力的传递，并且具有稳定性好、控制精度高等特点。
总结起来，液压压管机是一种利用液压原理工作的设备，通过液压系统传递液压力，实现对管材的加工和成型。
其工作原理简单明了，通过液压泵将液压油传递到液压缸中，通过液压缸的运动对管材施加压力，从而完成对管材的压制和成型。
液压压管机在管材加工领域有着广泛的应用，可以满足各种形状和尺寸的加工需求。

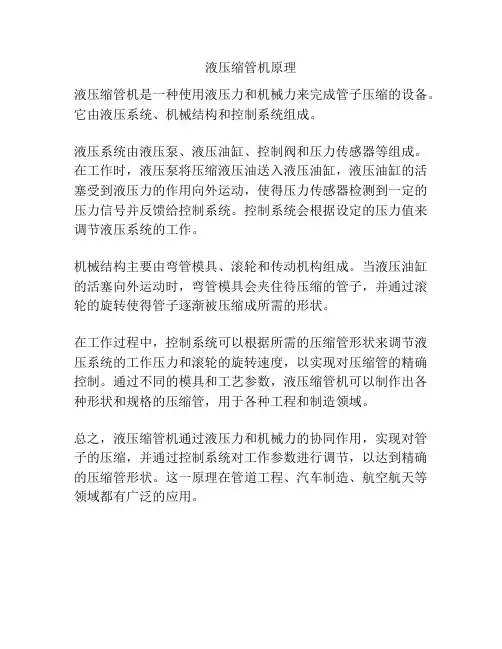

液压缩管机原理
液压缩管机原理
液压缩管机是一种使用液压力和机械力来完成管子压缩的设备。
它由液压系统、机械结构和控制系统组成。
液压系统由液压泵、液压油缸、控制阀和压力传感器等组成。
在工作时，液压泵将压缩液压油送入液压油缸，液压油缸的活塞受到液压力的作用向外运动，使得压力传感器检测到一定的压力信号并反馈给控制系统。
控制系统会根据设定的压力值来调节液压系统的工作。
机械结构主要由弯管模具、滚轮和传动机构组成。
当液压油缸的活塞向外运动时，弯管模具会夹住待压缩的管子，并通过滚轮的旋转使得管子逐渐被压缩成所需的形状。
在工作过程中，控制系统可以根据所需的压缩管形状来调节液压系统的工作压力和滚轮的旋转速度，以实现对压缩管的精确控制。
通过不同的模具和工艺参数，液压缩管机可以制作出各种形状和规格的压缩管，用于各种工程和制造领域。
总之，液压缩管机通过液压力和机械力的协同作用，实现对管子的压缩，并通过控制系统对工作参数进行调节，以达到精确的压缩管形状。
这一原理在管道工程、汽车制造、航空航天等领域都有广泛的应用。
缩管机工作原理
缩管机工作原理
缩管机是一种用于对管材进行缩径加工的设备，其工作原理主要包括机械结构、控制系统和加工过程三个方面。
下面将分别对这三个方面进行详细介绍。
首先，缩管机的机械结构是其工作原理的基础。
缩管机通常由机架、液压系统、传动系统和夹具等部件组成。
在工作时，管材被夹紧在夹具中，液压系统提供压力，传动系统带动刀具进行缩径加工。
机架起到支撑和固定各个部件的作用，整个机械结构的稳定性和精度直接影响着缩管机的加工效果。
其次，缩管机的控制系统是保证加工精度和稳定性的关键。
控制系统通常由液压控制单元、电气控制单元和人机界面组成。
液压控制单元负责控制液压系统的压力和流量，确保加工过程中的稳定性；电气控制单元则负责驱动传动系统、监控加工过程中的各项参数；人机界面则是操作员与缩管机进行交互的窗口，通过触摸屏或按钮来设定加工参数和监控加工过程。
最后，缩管机的加工过程是整个工作原理的核心。
在加工过程中，液压系统提供压力，传动系统带动刀具进行缩径加工。
加工过
程中，管材在夹具中受到一定的压力，同时刀具对管材进行压缩，
使管径减小，从而实现缩径加工的目的。
加工过程中的压力、速度、温度等参数需要得到精确控制，以确保加工效果和管材的质量。
综上所述，缩管机的工作原理涉及到机械结构、控制系统和加
工过程三个方面，每个方面都对缩管机的性能和加工效果起着重要
的作用。
只有在这三个方面都得到合理设计和精确控制的情况下，
缩管机才能够稳定、高效地完成对管材的缩径加工任务。
缩管机作用原理
缩管机作用原理缩管机是一种常用的工业设备，用于将管道或管件的直径缩小，以适应不同的需求。
它的作用原理主要涉及材料的塑性变形和力的传递。
缩管机通过夹持和固定管道或管件，使其处于一个稳定的状态。
然后，通过施加力量，使管道或管件的直径逐渐减小。
这个过程中，缩管机会对管道或管件施加压力，使其发生塑性变形。
缩管机的主要作用是通过塑性变形来改变管道或管件的形状和尺寸。
在缩管机的作用下，管道或管件的直径会逐渐减小，同时保持其整体的形状。
这种塑性变形可以使管道或管件更加紧密地连接在一起，提高其密封性和强度。
缩管机的作用原理可以通过以下几个步骤来解释：1. 夹持和固定：缩管机会夹持和固定管道或管件，以确保其在缩小直径的过程中保持稳定。
这可以通过夹具、夹持装置或其他固定装置来实现。
2. 施加力量：缩管机会施加力量，使管道或管件发生塑性变形。
这个力量可以通过液压系统、机械装置或其他方式来提供。
3. 塑性变形：在施加力量的作用下，管道或管件会发生塑性变形，其直径逐渐减小。
这个过程中，管道或管件的材料会发生流动，使其适应新的形状和尺寸。
4. 保持形状：在缩小直径后，缩管机会保持管道或管件的形状，使其保持紧密连接。
这可以通过适当的冷却、固化或其他方式来实现。
缩管机的作用原理使得管道或管件可以根据需要进行尺寸调整，以适应不同的工业应用。
它广泛应用于管道连接、管件制造、汽车制造、航空航天等领域。
总结起来，缩管机通过夹持和固定管道或管件，施加力量使其发生塑性变形，从而改变其直径和形状。
这种作用原理使得缩管机成为一种重要的工业设备，为各行各业提供了便利和效益。
液压管收口机工作原理
液压管收口机工作原理液压管收口机是一种用于对液压管进行收口加工的设备，其工作原理主要包括液压系统、工作台、收口模具和控制系统等组成部分。
液压管收口机的工作原理首先是通过液压系统提供动力。
液压系统由油箱、油泵、油管、电磁换向阀和液压缸等组成。
油泵通过电机驱动，将液压油从油箱中抽取，并通过油管输送到液压缸中。
电磁换向阀则控制液压油的流向，使液压系统能够实现正反转和停止等操作。
当液压系统工作时，液压油被输送到液压缸中，推动活塞运动。
液压缸通过连杆与工作台相连，使工作台上的收口模具进行上下运动。
收口模具通常由上下两部分组成，上部为顶模，下部为底模。
当活塞下行时，底模向上运动，与顶模形成一定的收口空间。
收口模具的设计通常根据液压管的尺寸和收口要求进行。
收口模具的形状和尺寸决定了最终收口的形态和尺寸。
收口模具通常由高速钢等材料制成，具有较高的硬度和耐磨性，以确保收口的质量和精度。
控制系统是液压管收口机的重要组成部分。
通过控制系统，操作人员可以对液压管收口机进行控制和调节。
控制系统通常由按钮、开关、压力表和液压阀等组成。
操作人员通过按钮和开关控制液压系统的启停和换向。
压力表则用于监测液压系统的工作压力，以确保收口的稳定性和准确性。
液压阀则用于控制液压油的流量和压力，以满足不同尺寸和材质的液压管的加工需求。
液压管收口机的工作过程通常分为以下几个步骤：首先，操作人员将待加工的液压管放置在工作台上，并将其固定好。
然后，通过控制系统启动液压系统，液压油被输送到液压缸中，推动活塞下行。
活塞下行时，底模向上运动，与顶模形成一定的收口空间。
最后，液压管被放置在收口空间中，待收口模具归位后，液压系统停止工作，收口过程完成。
通过液压管收口机的工作原理，可以实现对液压管进行高效、精确的收口加工。
液压管收口机广泛应用于航空、航天、军工、石油化工等行业，对提高工作效率和加工质量具有重要意义。
同时，液压管收口机在设计和制造过程中，还需要考虑安全性、稳定性和可靠性等因素，以确保设备的正常运行和操作人员的安全。
缩管机作用原理
缩管机作用原理缩管机是一种常见的工业设备，用于将塑料管或橡胶管等材料缩小直径。
它的作用原理主要包括加热、拉伸和冷却三个步骤。
缩管机通过加热的方式使管材变软，以便于后续的操作。
加热的方法可以有多种，常见的包括火焰加热、电热加热和热风加热等。
在加热的过程中，管材的分子结构发生变化，变得柔软易弯曲。
接下来，缩管机会将加热后的管材进行拉伸。
拉伸的过程中，缩管机会施加一定的力量，使管材的直径逐渐缩小。
这种拉伸的力量可以通过机械装置或气压来实现。
通过拉伸，管材的分子链会被延长，从而使管材的直径变小。
缩管机会通过冷却的方式使管材保持缩小后的形态。
冷却可以采用自然冷却或者水冷却的方式。
在冷却的过程中，管材的分子链重新排列，固化成为新的形状。
冷却后的管材可以保持缩小的直径，并具有一定的强度和耐用性。
缩管机作用原理的核心在于加热、拉伸和冷却这三个步骤的有效组合。
通过加热使管材变软，通过拉伸使管材直径缩小，通过冷却使管材保持缩小后的形态。
这种组合能够使管材在缩小直径的同时，保持一定的强度和耐用性。
缩管机在实际应用中有着广泛的用途。
例如，在电子电器行业中，缩管机常用于电线电缆的绝缘处理，可以起到保护电线电缆的作用。
此外，缩管机还可以用于管道连接、包装封装等领域。
它的作用原理简单明了，操作方便，能够提高工作效率，减少人工成本。
总结起来，缩管机作用原理主要包括加热、拉伸和冷却三个步骤。
通过加热使管材变软，通过拉伸使管材直径缩小，通过冷却使管材保持缩小后的形态。
这种作用原理使得缩管机在电线电缆绝缘处理、管道连接、包装封装等领域有着广泛的应用。
通过缩管机的作用，可以提高工作效率，减少人工成本。
缩管机的工作原理
缩管机的工作原理
缩管机是一种用于缩小管材直径的机械设备，其工作原理一般包括以下几个步骤：
1. 材料准备：将需要缩小直径的管材预先准备好，保证其表面光滑。
2. 装夹管材：将管材放在缩管机的夹持装置中，夹紧以确保稳定。
3. 加热管材：通过加热元件（如电加热器或火焰）对管材进行加热，使其柔软化。
加热温度和时间取决于管材的材质和需要缩小的直径。
4. 缩管操作：利用缩管机的运动装置，在加热的管材上施加一定的力量或者利用内芯的运动，使管材缩小直径。
具体操作方式可以有单辊或多辊压制，或是利用外芯尺寸变化的原理进行。
5. 冷却和固化：缩小直径后，立即对管材进行冷却，以使其恢复原状并固化。
可以通过水冷却或者自然冷却的方式进行。
6. 检测和修整：待管材冷却好后，进行质量检测，如直径测量、外观检查等。
对于不合格的管材，可以进行修整，如再次进行缩管操作或采取其他措施。
因不同类型的缩管机设计和使用的管材材质不同，具体的工作
原理可能略有差异。
在操作缩管机时，应根据设备的说明书和操作规程进行操作，确保安全和质量。
液压缩管机的结构及其工作原理
液压缩管机的结构及其工作原理1液压缩管机的结构1.1液压缩管机的主机结构本设计为径向压块压缩式缩管机设计，所以主要介绍径向压块压缩式缩管机的结构。
该缩管机主机和液压系统设计为集中组装箱体式结构，在箱体上留有可与液压站管路相连的胶管管接头插孔。
箱体内可存放备用模具、常用工具及其它零配件等。
图2.1为主机结构图。
该缩管机的主机为液压缸1，锥套8和活塞杆5用背帽6联接为一体，冲块9和中心套10用螺母与后定位板11联为一体，工作时液压系统的高压液体从口进入活塞腔，推动活塞杆向外伸出，通过锥套8的内锥面压迫冲块的外锥面，使模具弹性径向收缩，压缩金属接头使其产生一定量的径向塑性变形，达到金属接头与液压胶管相连接的目的。
反向油口供油时，活塞杆回缩，锥套解除对冲块的压缩，冲块因弹簧弹性恢复，完成接头的一个压接循环。
图2.1液压缩管机的主机结构图1-外缸体； 2-活塞杆；3-定位伴；4-缸套；5-活塞杆；6-背帽；7-定位栓；8-锥套；9-冲块；10-中心套；11-定位板；12-螺帽*****************************************************************************1.2缩管机的液压系统为便于说明其液压系统，将其液压系统中的工作元件—主机，用机构简图的形式表示出来。
图2.2为该缩管机的工作原理及液压系统图。
缩管机由主机和液压站2部分组成，其中主机由缸体1，活塞杆2.锥套3及冲块5等构成；液压站由液泵9、过滤器11和液箱12等组成。
为适应井下工作面作业的配套要求，液压站设计初选齿轮泵站提供液压动力。
也可根据现场作业情况，匹配其他液压站。
[8]图２.２缩管机工作原理与液压系统图1-外缸体； 2-活塞杆；3-锥套；4-管接头；5-冲块；6-液压胶管；7-操作阀；8-压力表；9-溢流阀；10-油泵；11-滤油器；12-油箱；13-电动机*****************************************************************************2液压缩管机的工作原理工作时，先将液压胶管的端头与金属管接头4套装好，插人冲块内孔预定位置。
缩管机原理
缩管机原理1. 引言缩管机是一种用于缩小管道直径的设备，它通过将管道材料加热软化，并通过外力使其收缩，从而实现管道直径的变化。
缩管机在工业生产中广泛应用，特别是在制造汽车、飞机、船舶等大型机械设备时。
本文将详细介绍与缩管机原理相关的基本原理。
2. 缩管机的工作原理缩管机的工作原理可以分为以下几个步骤：步骤1：加热首先，将待处理的管道材料放入缩管机内部，并对其进行加热。
加热温度通常根据材料的特性和需要达到的直径来确定。
加热可以使用火焰、电阻丝等方式进行，以提供足够的热量。
步骤2：软化当材料被加热到足够高温时，其分子结构会发生改变，变得更加柔软和可塑性。
这种状态被称为”软化”。
步骤3：外力施加一旦材料被软化，就需要施加外力来使其收缩。
这可以通过多种方式实现，如机械压力、液压力等。
外力的大小和施加方式通常根据材料的特性和需要达到的直径来确定。
步骤4：冷却当管道材料收缩到所需直径后，需要对其进行冷却，以保持其形状。
冷却可以使用自然冷却或水冷等方式进行。
3. 缩管机原理的基本原理缩管机原理基于热学和力学原理，主要包括以下几个方面：热胀冷缩原理热胀冷缩是物体在温度变化时发生体积变化的现象。
当物体受热时，分子间的热运动增强，物体膨胀；当物体受冷时，分子间的热运动减弱，物体收缩。
在缩管机中，通过加热管道材料使其软化，并在软化状态下施加外力使其收缩，利用了热胀冷缩原理。
塑性变形原理塑性变形是指材料在一定条件下可以发生永久性形变而不会回复到初始状态。
在缩管机中，加热后的管道材料处于软化状态，分子间的结构发生改变，使其具有塑性。
施加外力后，管道材料发生塑性变形，并保持在所需直径上。
力学原理力学原理是研究物体受力和运动规律的科学。
在缩管机中，施加外力是通过机械结构实现的，如液压系统、机械压力等。
根据材料的特性和需要达到的直径，可以确定施加外力的大小和方式。
冷却原理冷却是将物体从高温状态迅速降温至低温状态的过程。
在缩管机中，冷却是为了保持管道材料收缩后的形状。
缩管机结构原理及操作使用
缩管机结构原理及操作使用一、弯管机的分类方法1、按照工作类型分类：单头弯管机、双头弯管机、多头弯管机等。
2、按照动力类型分类：液压弯管机、电动平台弯管机，气动弯管机、手动弯管机等。
3、按照加工范围分类：微型弯管机、小型弯管机、大型弯管机等。
4、按照控制方式分类：数控弯管机、半自动弯管机、全自动弯管机等。
二、缩管机的结构与工作原理缩管机主要由油箱、床身、滑块、主油缸、模具芯杆（选用）、限位油缸、压紧油缸、夹紧模具及轴向定位油缸、轴向定位角铁等组成。
缩管机主要有全自动缩管机、液压缩管机、数控缩管机，这些是根据不同工作程序完成的，但工作原理大致一样。
管材缩口是将管材端部缩小的成型工艺，主要利用高温压制而成。
将管材放置在管材加工区域固定，高温加热而后用模具加工出理想的管子端口形态。
缩管机被广泛运用于管件接插、汽车油管、风管、水管、空调管等连接部位的加工成型，是理想的管端成型加工设备，加工形状包括：凸、凹节，长扁，正方，拓斜，V形，开口肘，平口肘等依产品化制造成成型模具。
三、缩管机的使用方法1、将管子固定在缩管机上，打开加热器(环)。
待温度达到后，推动合金模具，管头形状即达到要求。
整个过程约15分钟。
2、用槽钢焊一个地盘，动力端装有电机、减速机、卡头(卡管子用，可用车床卡盘代替)。
另一端安装支撑座(可打开的)，支撑座上外端固定一个加热环(8-10个喷嘴，用气焊靠抢嘴焊在一个铜管环上)。
外边是一个活动的支架，上面安装一个合金模具。
四、缩管机大修确认条件1、转向机构太大，操纵发生故障;传动齿轮和轴磨损严重，换档困难或频繁的跳。
缩管机的工作原理
缩管机的工作原理
缩管机工作原理是通过将热塑性材料（如聚氯乙烯 PVC）的管材在高温条件下进行加热，然后使其通过压力从内径减小到所需的外径，从而实现管材的缩径加工。
首先，将需要进行缩径的管材切割为所需的长度，并将其放置在缩管机的夹具中固定好。
然后，通过加热系统对管材进行加热，使其软化变形。
加热系统一般采用电加热或气体加热的方式，可以选择适当的加热温度来控制缩径的效果。
当管材被加热至较高温度后，可通过调节夹具的压力来模塑管材的外径。
夹具通常由一对相互配合的模具组成，其中一个模具的内径较小，另一个模具的外径和所需的最终外径相匹配。
通过施加适当的压力，使加热软化的管材通过模具间的缝隙，从而实现管材的缩径加工。
在管材通过模具后，加热源会被关闭，并使用冷却系统对缩径后的管材进行快速冷却。
冷却可以通过水冷却或气冷却的方式进行，以确保管材快速固化，保持所需的外径尺寸。
缩管机的工作原理可以根据具体的设备结构和工艺要求有所差异，但总体上是通过热塑性材料的加热软化和模具的压力作用来实现管材的缩径加工。
这种加工方式广泛应用于制造各种尺寸、用途不同的塑料管材和管件。
缩管机简介
缩管机介绍缩管机是一种用于缩小管材的机械设备，它可以将管材的外径缩小到指定尺寸，从而满足工业生产过程中的需求。
缩管机有多种类型，其中最常用的是内外滚压式缩管机，它可以将管材的外径缩小到指定尺寸，从而满足工业生产过程中的需求。
内外滚压式缩管机的工作原理是，将管材放入机内，然后由内外滚轮组成的滚压装置将管材的外径压缩到指定尺寸，从而实现缩管的目的。
缩管机的主要构成部件包括滚压装置、电机、减速机、传动轴、操作台等。
滚压装置是缩管机的核心部件，它由内外滚轮组成，内滚轮由高强度合金钢制成，具有良好的硬度和耐磨性，可以有效地压缩管材的外径。
外滚轮由高强度合金钢制成，具有良好的硬度和耐磨性，可以有效地抵抗管材的压缩力。
电机是缩管机的动力源，它可以提供足够的动力，使滚压装置可以有效地压缩管材的外径。
减速机是电机的传动装置，它可以将电机的转速降低到滚压装置所需的转速，从而使滚压装置可以有效地压缩管材的外径。
传动轴是缩管机的连接件，它可以将电机的动力传递到滚压装置，从而使滚压装置可以有效地压缩管材的外径。
操作台是缩管机的操作部件，它可以提供管材的放置和操作空间，从而使操作者可以更加方便地操作缩管机。
缩管机的优点1、缩管机具有较高的精度，可以实现精确的缩管尺寸，从而满足工业生产过程中的需求。
2、缩管机具有较高的效率，可以在较短的时间内完成缩管工作，从而提高工业生产效率。
3、缩管机具有较高的耐用性，可以长期使用，从而节省成本。
4、缩管机具有较高的安全性，可以有效地保护操作者的安全，从而减少事故的发生。
缩管机的应用缩管机主要用于缩小管材的外径，从而满足工业生产过程中的需求。
它可以用于制造管道、钢管、排水管、暖气管、电线管等，也可以用于制造管件、阀门、弯头、三通等。
缩管机还可以用于制造管材的配件，如接头、螺栓、垫圈等。
液压伸缩杆原理
液压伸缩杆原理液压伸缩杆是一种常见的液压传动装置，它通过液压力来实现伸缩运动，广泛应用于工程机械、农业机械、航空航天等领域。
液压伸缩杆的工作原理主要包括液压系统、活塞杆、密封件和阀门等组成。
在液压伸缩杆的工作过程中，液压油通过阀门控制进出活塞腔，从而实现伸缩运动。
下面将详细介绍液压伸缩杆的工作原理。
首先，液压伸缩杆的工作原理是基于液压力传递的。
液压伸缩杆内部装有活塞，活塞分为活塞头和活塞杆两部分。
活塞头与液压油腔相连，活塞杆与外部负载相连。
当液压油进入活塞腔时，液压油对活塞头施加压力，活塞头受到压力作用向外运动，同时活塞杆也随之向外伸出，从而实现伸缩运动。
其次，液压伸缩杆的工作原理还涉及到密封件的作用。
在液压伸缩杆内部，活塞与缸体之间通过密封件进行密封，防止液压油泄漏。
密封件的好坏直接影响着液压伸缩杆的工作效率和使用寿命。
因此，正确安装和定期检查密封件的状态对液压伸缩杆的正常工作至关重要。
另外，液压伸缩杆的工作原理还与阀门的控制有关。
液压伸缩杆通常配有进出口阀门，通过控制阀门的开启和关闭来实现液压油的进出。
阀门的设计和控制方式会直接影响液压伸缩杆的速度、力度和平稳性。
总之，液压伸缩杆的工作原理是基于液压力传递的，通过活塞、密封件和阀门等组成部分的协调配合，实现液压伸缩杆的伸缩运动。
在实际应用中，要注意液压伸缩杆的维护保养和使用规范，确保其正常工作和安全运行。
通过以上介绍，相信大家对液压伸缩杆的工作原理有了更深入的了解。
液压伸缩杆作为一种重要的液压传动装置，在工程领域发挥着重要作用，希望大家能够加强对液压伸缩杆原理的学习和掌握，为工程实践提供更好的支持和保障。
液压缩管机的结构和工作原理
液压缩管机的结构及其工作原理1液压缩管机的结构1.1液压缩管机的主机结构本设计为径向压块压缩式缩管机设计，所以主要介绍径向压块压缩式缩管机的结构。
该缩管机主机和液压系统设计为集中组装箱体式结构，在箱体上留有可与液压站管路相连的胶管管接头插孔。
箱体可存放备用模具、常用工具及其它零配件等。
图2.1为主机结构图。
该缩管机的主机为液压缸1，锥套8和活塞杆5用背帽6联接为一体，冲块9和中心套10用螺母与后定位板11联为一体，工作时液压系统的高压液体从口进入活塞腔，推动活塞杆向外伸出，通过锥套8的锥面压迫冲块的外锥面，使模具弹性径向收缩，压缩金属接头使其产生一定量的径向塑性变形，达到金属接头与液压胶管相连接的目的。
反向油口供油时，活塞杆回缩，锥套解除对冲块的压缩，冲块因弹簧弹性恢复，完成接头的一个压接循环。
图2.1液压缩管机的主机结构图1-外缸体； 2-活塞杆；3-定位伴；4-缸套；5-活塞杆；6-背帽；7-定位栓；8-锥套；9-冲块；10-中心套；11-定位板；12-螺帽1.2缩管机的液压系统为便于说明其液压系统，将其液压系统中的工作元件—主机，用机构简图的形式表示出来。
图2.2为该缩管机的工作原理及液压系统图。
缩管机由主机和液压站2部分组成，其中主机由缸体1，活塞杆2.锥套3及冲块5等构成；液压站由液泵9、过滤器11和液箱12等组成。
为适应井下工作面作业的配套要求，液压站设计初选齿轮泵站提供液压动力。
也可根据现场作业情况，匹配其他液压站。
[8]图２.２缩管机工作原理与液压系统图1-外缸体； 2-活塞杆；3-锥套；4-管接头；5-冲块；6-液压胶管；7-操作阀；8-压力表；9-溢流阀；10-油泵；11-滤油器；12-油箱；13-电动机2液压缩管机的工作原理工作时，先将液压胶管的端头与金属管接头4套装好，插人冲块孔预定位置。
再把操作阀7打到左位，此时主机A腔为高压腔，B腔为低压腔。
活塞在液体压力的作用下向右运动，活塞杆带动锥套向右轴向运动压缩冲块。
液压伸缩缸工作原理
液压伸缩缸工作原理
液压伸缩缸是一种常用的液压执行器件，它的工作原理可以分为两个方面：液压原理和机械原理。
液压原理：液压伸缩缸利用液压油作为介质，在压力的作用下实现伸缩动作。
液压系统一般由液压泵、油箱、液压阀、液压缸和油管等组成。
当液压泵启动时，液压油被吸入并压力增加，然后通过液压阀控制油液的流向和压力。
当需要伸缩操作时，液压阀将压力传递到液压缸，使其活塞产生线性运动，从而实现缸体的伸缩。
当需要停止伸缩时，液压阀关闭，液压油停止流动，液压缸停止运动。
机械原理：液压伸缩缸的机械结构一般由缸体、活塞、导向装置和密封装置组成。
缸体是一个密封的容器，通常由金属材料制成，具有足够的强度来承受液压油的压力。
活塞是一个与缸体内壁密封配合的圆柱形零件，它可以在缸体内移动，产生伸缩动作。
导向装置用于保证活塞在缸体内的准确运动方向，通常由导向杆和导向套组成。
密封装置则起到密封缸体与活塞之间液压油的作用，防止液压油泄漏。
综上所述，液压伸缩缸通过液压原理和机械原理的相互配合，实现了在压力控制下的伸缩动作。
它具有结构简单、传动平稳、可靠性高等特点，在工程、冶金、航空等领域得到广泛应用。
矿用液压缩管机模具优化设计
ａ ｌ ｓ ｍｐ ｅ ．
Ｋｅ ｒ ｓ ｐ ｐ ｅ ｕ ｔ ｎ ｍａ ｈ ｎ ； ｉ ； ｐｉ ｍ ｅ ｉ ； ｐ ｉ ｍ ｔ ｏ ｙ ｗｏ ｄ ： ｉ ｅ ｒ ｄ ｃｉ ｃ ｉ ｅ ｄ ｅ ｏ ｔ ｏ ｍｕ ｄ ｓｇ ｏ ｔｍｕ ｍｅｈ ｄ ｎ
１ 缩管机 的用途 、 工作原理及结构特征
图１ 液压缩管机主机结构 图
图 ２模具零件 图
缩 管机 的整机 结构 为一个 液压 站 ， 主机 为一 特制 的液 压缸 ． 图 １所 示 。锥 套 ９和 活塞 杆 ２用 螺 纹 联 接 为一 如
２ 模具优化设计条件分析
为 了提 高设计 质量 ， 我们 尝试 应用机 械优 化设 计 的方 法 进行模 具 的结构设 计 ， 使模 具 的结 构 和性 能 趋 于最 佳 。
将 其结构 进行适 当的合理 简化 ， 少优化 设计 变 量 的数 以减
作者简介 ： 粱宝英（ ９５ ， 大学本科 ， 山西大同大学从事机械设计教学和科研 工作， １６ 一） 女， 在 目前在 太原理 工大学攻读在职硕 士学位 ， 发表论
文ｌ ０余篇 ， 出版 了 ４本 教 材 。
收稿 日期 ：０ ６—１ ０ ２０ ０—３
体； 模具 １ ０和导向杆 ３用螺母 ７ 与后端盖 ５联接为一体 。 工作时 ， 液压系统的高压液体从 Ａ口进入活塞腔 ， 推动活
塞杆 向外 伸 出 ， 锥 套 ９的 内 锥面 压 迫模 具 的外 锥 面 ， 通过 使 模具 弹性径 向收缩 ， 压缩金 属接 头并使 其产 生一 定 量 的 径 向塑性 变形 ， 到金 属 接 头 与液 压 胶 管相 连 接 的 目的 。 达
维普资讯
・
２ ・ ３
量， 简化后 见 图 ３所示 。
液压伸缩杆原理图
液压伸缩杆原理图液压伸缩杆是一种常见的液压传动装置，它通过液压力将活塞推动，实现线性运动。
液压伸缩杆主要由油缸、活塞、密封件、液压油管路等部件组成。
在液压系统中，液压伸缩杆广泛应用于各种工程机械、冶金设备、航空航天等领域，其原理图如下：1. 油缸，油缸是液压伸缩杆的主体部件，通常由钢管制成。
油缸内部分为两个腔室，分别连接液压油源和油箱。
当液压油进入油缸时，活塞受到液压力推动向外运动，从而实现伸缩动作。
2. 活塞，活塞是油缸内部的运动部件，通常由钢制成。
活塞与油缸内壁之间设有密封件，以防止液压油泄漏。
当液压油进入油缸推动活塞向外运动时，活塞会带动外部连接的机械装置进行相应的伸缩运动。
3. 密封件，密封件是液压伸缩杆中至关重要的部件，它能够有效防止液压油在高压下泄漏，保证液压系统的正常工作。
常见的密封件有O型圈、密封圈等，它们能够有效防止液压油在活塞运动过程中发生泄漏。
4. 液压油管路，液压油管路将液压泵输出的液压油传输到油缸内部，推动活塞进行伸缩运动。
液压油管路通常包括高压油管、接头、油管支架等部件，其设计合理与否直接影响到液压伸缩杆的工作效率和安全性。
液压伸缩杆原理图如上所示，通过液压系统提供的高压液压油，驱动活塞进行伸缩运动。
在实际工程中，液压伸缩杆的设计和选型需要考虑到工作环境、负载要求、运动速度等因素，以确保其能够稳定可靠地工作。
总的来说，液压伸缩杆是一种高效、稳定的液压传动装置，广泛应用于各种工程领域。
掌握液压伸缩杆的原理图及工作原理，有助于工程师们更好地设计和应用液压传动系统，提高设备的工作效率和可靠性。
液压伸缩杆的原理图和工作原理，对于液压技术的学习和应用具有重要的指导意义。
缩管机原理
缩管机原理
缩管机是一种常见的工业设备，用于对金属管材进行缩径加工，以满足不同直径要求的工件加工需求。
缩管机的原理主要是通过机械力和热力的作用，使得金属管材在一定条件下发生塑性变形，从而达到缩径的效果。
下面将从机械原理和热力原理两个方面来详细介绍缩管机的工作原理。
首先，从机械原理来看，缩管机主要依靠机械力对金属管材进行缩径加工。
在缩管机中，通常会采用液压系统或机械传动系统来提供所需的加工力。
当金属管材被夹紧在缩管机的夹具中后，液压系统或机械传动系统会施加一定的压力，使得金属管材产生塑性变形，从而实现缩径加工。
在这个过程中，机械力会通过夹具传导到金属管材上，从而使得金属管材发生塑性变形，直径缩小。
其次，从热力原理来看，缩管机在加工过程中还会利用热力来辅助缩径加工。
在金属材料的加工过程中，通常会采用局部加热的方式，使得金属材料在一定温度范围内具有较好的塑性，从而更容易发生塑性变形。
因此，缩管机在加工金属管材时，通常会采用火焰加热或电阻加热的方式，对金属管材进行局部加热，以提高金属材料的塑性，从而更容易实现缩径加工。
综上所述，缩管机的工作原理主要是依靠机械力和热力的作用，通过对金属管材施加一定的压力和局部加热，使得金属管材发生塑性变形，从而实现缩径加工。
在实际应用中，缩管机不仅可以对金属管材进行缩径加工，还可以对金属管材进行形状调整和加工成型，具有广泛的应用前景。
希望通过本文的介绍，能够更好地理解缩管机的工作原理，为相关行业的工作者提供一定的参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压缩管机的结构及其工作原理1液压缩管机的结构1.1液压缩管机的主机结构本设计为径向压块压缩式缩管机设计，所以主要介绍径向压块压缩式缩管机的结构。
该缩管机主机和液压系统设计为集中组装箱体式结构，在箱体上留有可与液压站管路相连的胶管管接头插孔。
箱体内可存放备用模具、常用工具及其它零配件等。
图2.1为主机结构图。
该缩管机的主机为液压缸1，锥套8和活塞杆5用背帽6联接为一体，冲块9和中心套10用螺母与后定位板11联为一体，工作时液压系统的高压液体从口进入活塞腔，推动活塞杆向外伸出，通过锥套8的内锥面压迫冲块的外锥面，使模具弹性径向收缩，压缩金属接头使其产生一定量的径向塑性变形，达到金属接头与液压胶管相连接的目的。
反向油口供油时，活塞杆回缩，锥套解除对冲块的压缩，冲块因弹簧弹性恢复，完成接头的一个压接循环。
图2.1液压缩管机的主机结构图1-外缸体； 2-活塞杆；3-定位伴；4-缸套；5-活塞杆；6-背帽；7-定位栓；8-锥套；9-冲块；10-中心套；11-定位板；12-螺帽1.2缩管机的液压系统为便于说明其液压系统，将其液压系统中的工作元件—主机，用机构简图的形式表示出来。
图2.2为该缩管机的工作原理及液压系统图。
缩管机由主机和液压站2部分组成，其中主机由缸体1，活塞杆2.锥套3及冲块5等构成；液压站由液泵9、过滤器11和液箱12等组成。
为适应井下工作面作业的配套要求，液压站设计初选齿轮泵站提供液压动力。
也可根据现场作业情况，匹配其他液压站。
[8]图２.２缩管机工作原理与液压系统图1-外缸体； 2-活塞杆；3-锥套；4-管接头；5-冲块；6-液压胶管；7-操作阀；8-压力表；9-溢流阀；10-油泵；11-滤油器；12-油箱；13-电动机2液压缩管机的工作原理工作时，先将液压胶管的端头与金属管接头4套装好，插人冲块内孔预定位置。
再把操作阀7打到左位，此时主机A腔为高压腔，B腔为低压腔。
活塞在液体压力的作用下向右运动，活塞杆带动锥套向右轴向运动压缩冲块。
这样，迫使冲块径向收缩，压接金属管接头，直至达到预先设定的压缩量为止。
这个过程叫做压缩过程。
再将操作阀打到中间位置，停顿一定时间（约1 min）。
这时，A，B腔分别被封闭而处于保压状态，液泵排出的液体经操作阀返回液箱。
这个过程叫做保压过程。
接着，将操作阀打到右位。
此时，A腔变为低压腔，B腔变为高压腔。
活塞在液体压力的作用下向左运动，活塞杆带动锥套反向退回。
冲块解除压迫后在弹簧作用下张开，直至锥套回退到原始位置。
这时，把压接好的液压胶管从模具中拔出。
这个过程叫做回退过程。
经过压缩、保压和回退3个过程，则完成接头压接的一个循环。
主机在设计技术参数状态下，每完成一个压接循环最多约3 min。
[8]液压缩管机主机的设计1中心套及盖的结构设计1.1中心套的结构设计中心套是是一个圆套，其上有轴肩，轴肩上有螺纹孔，通过螺纹孔把中心套固定在固定板上。
由于中心套和锥套是通用的，它要同时满足压缩管径为φ6㎜、φ8㎜、φ10㎜、φ16㎜、φ19㎜、φ25㎜、φ32㎜的管的要求，所以现以压缩管径最大的φ32㎜管时的中心套为基准设计中心套，然后再分别设计不同管径时冲块的尺寸。
图3.1 中心套结构尺寸图1.2盖的结构设计盖是连接在中心套上，用于防止冲块从中心套槽中滑出的一个构件，它的尺寸是根据中心套来确定的，其形状和尺寸如图 3.2所示。
盖的材料选用Q235。
圆柱面上的孔是弹簧孔，而端面上的沉头孔用于螺钉和中心套连接。
图3.2 盖的结构尺寸图２冲块的结构设计冲块是缩管机中最重要的零件，也是缩管机设计的核心零件，现有的结构设计大多是按传统的设计方法进行的，即以满足实际工况要求为目的进行结构设计，然后根据现场实际工作条件进行试验和测试，再作设计修改，图3.3是冲块和中心套的装配图，从图中可以看出，冲块共有8块，分别镶嵌在中心套的8个槽中，其两端由两个弹簧支撑，这样冲块可以在径向自动向外移动。
图3.3 冲块和中心套的装配图1.最大直径压缩量的确定2.锥套与冲块的接触面锥度C3.有效行程的确定图３.4缩管机压缩运行图4.冲块的尺寸设计（1）压缩内径为φ32㎜的管时的冲块尺寸设计图3.6 冲块的结构和尺寸图（2）压缩内径为φ25 mm的管时的冲块的设计：（3）压缩内径为φ19 mm的管时的冲块的设计：（4）压缩内径为φ16㎜的管时的冲块的设计：（5）压缩内径为φ10㎜的管时的冲块的设计：（6）压缩内径为φ8㎜的管时的冲块的设计：（7）压缩内径为φ6㎜的管时的冲块的设计：3.锥套的结构设计3.1.锥套的结构锥套是固定在活塞杆上的用于压缩冲块的一个结构，它的端部的锥度和冲块的锥度相同，这样在压缩时活塞杆带动锥套移动，由于锥度的原因使冲块径向移动，完成压缩作用，锥套的结构如图3.7。
3.2.锥套的尺寸设计锥套的尺寸和冲块相关，由冲块的尺寸可知，锥套端部的内锥角为5º，端部外径取φ？㎜，锥套腰部开有8个长？mm宽？mm的槽，顶部孔是用于和活塞杆连接的，考虑到活塞杆的直径并留有一定的轴肩取孔内径为φ？㎜，为使与活塞杆的连接件和工作时有足够的空间，取锥套的整体长度为？㎜，其它尺寸如图3.7所示。
锥套材料为40Cr，并调质处理。
图3.7锥套结构尺寸图4其他部件的设计4.1固定螺栓的选择固定螺栓是用于连接两个固定板起固定作用的，固定栓取M？×？螺栓。
4.2固定板的结构设计1.固定板1的结构固定板1结构如图3.8所示，其内孔D1是和中心套连接的根据中心套的尺寸知D1=？㎜，D2=？ mm，固定板的外轮廓边长尺寸根据液压缸的尺寸和固定栓确定的，液压缸的外径为 ？㎜，固定栓取？螺栓，考虑到留有足够的空间取固定板的边长D4=？ mm，D3=？ mm，为保证螺纹孔深度取厚度？㎜，材料为40Cr.图3.8固定板1的结构2.固定板2的结构固定板2的结构和固定板1相同，是固定在液压缸上的，所以其内径D2=？mm，外轮廓边长和固定板1相同D=？mm。
4.3背帽的选择1.背帽1的选择背帽1是连接锥套和活塞杆的，选螺纹规格D×p=？×？的圆螺母。
查手册知它的主要参数如表3.1，槽数n=4。
表3.1 背帽规格背帽2是连接固定板2和液压缸的，选螺纹规格D×p=？×？的圆螺母。
主要参数如上图，槽数n=6.4.4弹簧的设计本弹簧只是用于冲块不受力时沿径向返回作用，所以对弹簧的性能要求不高，只要具备一定的高度和压缩量即可。
根据中心套上弹簧孔的直径为12㎜，在标准弹簧中选择，结果如表3.2。
表3.2 弹簧规格4.5定位块的设计1.定位块1的设计定位块1是固定在固定板1上的，其作用是限制锥套右行的极限位置，由于锥套右行至极限位置时锥度部分和冲块完全重合，所以它俩右边是对齐的，这样定位块的长度就是中心套肩部的宽度，即 L=？㎜，取定位块直径为？㎜，螺纹部分取？.2.定位块2的设计定位块2是锥套的左行的极限位置，固定在液压缸的缸套上，其尺寸由安装后通过实验加以确定。
液压系统设计计算液压系统是液压设备的一个组成部分，它与主机的关系密切，两者的设计通常需要同时进行。
设计要求一般是必须从实际出发，重视调查研究，注意吸取国内外先进技术，力求做到设计出的系统重量轻、体积小、效率高、工作可靠、结构简单、操作和维护保养方便、经济性好。
设计步骤如下。
1设计要求主机用途及规格要求主机完成的工艺过程该缩管机的主机为液压缸，锥套和活塞杆用背帽联接为一体，冲块和中心套用螺母与后定位板联为一体，工作时液压系统的高压液体从A口进入活塞腔，推动活塞杆向外伸出，通过锥套的内锥面压迫冲块的外锥面，使模具弹性径向收缩，压缩金属接头使其产生一定量的径向塑性变形，达到金属接头与液压胶管相连接的目的。
反向由B口供液时，活塞杆回缩，锥套解除对冲块的压缩，冲块因弹簧弹性恢复，完成接头的一个压接循环。
要求液压系统完成的工艺过程先把操作阀打到左位，此时主机液压缸左腔为高压腔，在液体压力的作用下迫使活塞带动活塞杆向右移动，活塞杆带动锥套向左轴向伸出压缩模具。
这个过程叫做压缩过程。
再将操作阀打到中间位置，停顿一定时间（约1 min）。
这时，液压缸的两腔分别被封闭而处于保压状态，液泵排出的液体经操作阀返回液箱。
这个过程叫做保压过程。
接着，将操作阀打到右位。
此时，液压缸右腔变为高压腔。
内缸体在液体压力的作用下，带动锥套反向退回。
这个过程叫做回退过程。
2总体规划、确定液压执行元件液压执行元件的类型、数量、安装位置和与主机的设计有很大的影响，所以，再考虑液压设备的总体方案时，确定液压执行元件和确定主机整体结构布局是同时进行的。
3明确液压执行元件的载荷、速度及其变化规律，绘制液压系统工况图本设计产品液压缸的最大载荷为1000N。
根据设计要求提供的情况，对液压系统作进一步的工况分析，查明每个液压执行元件在工作循环各阶段中的速度、载荷变化规律，绘制液压系统有关工况图，如表。
工况图名称动作线图速度图载荷图函数式S=f(t) v=f(t) F=f(t)式中参数的意义S：液压缸行程V：液压缸行程速度F：液压缸的载荷（力）T：时间； t=0~t=T为工作循环周期工况图示4确定系统工作压力系统工作压力由设备类型、载荷大小、结构要求和技术水平而定。
系统的工作压力高、省材料、结构紧凑、重量轻是液压系统的发展方向，根据统计资料本产品压力范围是7-21MPa，属中等压力，取本机压力为20MPa.5确定执行元件的控制和调速方案根据设计要求，本产品的液压缸是不作速度调节的，只是用方向阀控制活塞的运动方向。
6草拟液压系统原理图草拟液压系统图注意事项：1.不许有多余元件；使用的元件和电磁铁数越少越好。
2.注意元件间的连锁关系，防止互相影响产生误动作。
3.系统各主要部位的压力能够随时检测；压力表数目要少。
4.按国家标准规定，元件符号按常态工况绘出，非标准元件用简练的结构示意图表达。
初步拟订液压系统图如图2.2。
7液压缸的设计计算初选液压缸的工作压力根据直径32mm胶管的缩管压力为1000kN，选液压缸的工作压力为20MPa。
液压缸缸筒尺寸的计算1.缸筒内径、外径2.缸筒壁厚验算3.缸筒底部厚度4.缸筒头部法兰厚度活塞及活塞杆的设计1.活塞杆选择2.活塞杆直径的确定3.活塞杆的强度计算4.活塞杆的导向套、密封和防尘5.液压缸的工作行程8液压元件的选择液压泵和电动机的选择1.液压泵的型号确定及电动机的功率2.泵的选择3.电动机的选择阀类元件和液压辅助元件1.换向阀选择2.滤油器3.压力表4.油管5.管接头6.油箱7.溢流阀9验算液压系统的性能液压系统的参数有许多式由估计或经验确定的，其设计水平需通过性能验算来判断。
验算项目主要有压力损失、温升和液压冲击等。
