三端稳压电路-课件·PPT
三端稳压电源电路
3、注意用电安全
三、产品调试要求
(1)测量各点电压值 测试点 电压值 (2)测量发光二极支路电流（调整电位器）
二极管发光最弱时电路电流值 二极管发光最强时电路电流值
UA
UB
UC
UD
uef
四、评价 1、电路能否正常工作（发光二极管发光强度） 2、电压值是否正常 3、电路设计安装是否合理 4、焊接工艺是否规范
去绝缘层，多股铜芯线拧紧（单股铜芯 线去氧化层），搪锡，焊接。金属裸露部分 小于2mm。
7、焊接工艺要求 具有良好的导电特性，具有一定机械强度， 焊点光亮、清洁，圆滑，伞状，不应有毛刺、 虚焊、假焊、漏焊。 二、安全教育 1、正确使用仪表和设备安全 2、使用电烙铁过程中注意放置，不要触及人身 体和其它物品。
五、教师点评
六、作业
二.三端稳压电源电路装配
.电路安装设计 .器件选择 .器件引脚、导线整形 .插件、位置调整 .焊接 .调试
1、线路设计要求
（1）根据三端稳 压电源电路原理图 绘制印刷安装电路 草图，要求单面布 局，考虑元器件安 装位置，电路中不 允许有非电气交叉 连接点。 （2）整体布局：根据原理图按功能法布局，元 件排列合理美观，疏密有序。
2、三端稳压电源电路安装连接方法
（1）导线连接法： 三端稳压电源 电路结构简单， 采用功能布线法。
（2）锡接走线法
采用功能布 置法，合理设计 元件
电路名称
整流电路
元件代号
VD1---VD4 C1 C2 FU R1,R2 LED
器件型号
1N4007
三端稳压电源电路设计安装与调试
集成稳压电源电路装配与调试
一、电路原理分析
整流电路，将交 流电转换为单向 脉动直流电 保险管FU短 路保护作用
三端可调输出稳压应用电路1.ppt [修复的]
![三端可调输出稳压应用电路1.ppt [修复的]](https://img.taocdn.com/s3/m/d0550cde49649b6648d747db.png)
设计原理
（九）数据处理 ②UL应大于最大输出电压Uo 5V左右，假 设取UL为15V，则变压器输出端 UL=1.1~1.2U2， U2=UL/1.1=13.6V。若取变压器变比 N1/N2=15，则U2=U1/15=14.6V与计算相 符较好。 ③RiC=5*（T/2）,因为f=50Hz，所以 T=0.02s，RiC=0.05s，Ri利用戴维宁定理计 算得约为10Ω，则C=5mF。 ④UL（max）=√2U2*1.1=22.7V ⑤R1=120 Ω，R2’=180 Ω， R2’’=0~700Ω。
设计原理
（一）特性 LM117，LM317的输出电压范围为 1.2~37V，负载电流最大为1.5A。LM117， LM317仅需两个外接电阻来设置输出电压。 此外它的线性调整率和负载调整率也比标准 的固定稳压器好。
设计原理
（二）内部电路与引脚功能 LM117，LM317有T0-220塑料封装T0-3铝壳封装 T0-202塑料封装T0-39金属封装。LM117、LM317 各种封装的引脚排列如图所示。
仿真结果
可调电阻置于最左端，使可调输出电压为3V（上面为 滤波电路输出，下面为稳压输出）
仿真结果
可调电阻置于最右端，使可调输出电压为10V。（上面为 滤波电路输出，下面为稳压输出）
仿真结果
电流输出波形及变压器输出端电压波形
仿真结果
仿真结果
若输出电流大于1A，则会出现稳压输出波形失真如图：
误差分析
设计原理
（三）内部电路原理图
设计原理
（四）单相整流滤波电路： 整流电路的作用：利用二极管的单相 导电性将交流电转换成直流电。 单相桥式整流电路工作原理： Ui正半周，D1，D2导通，D3，D4截止。 Uo=Ui Ui负半周，D3，D4导通，D1，D2截止。 Uo=-Ui Ui正、负半周均有电流流过负载电阻 RL，且电流反向一致。 Uo为单相脉动电压。
三端稳压器并联增大输出电流电路图
三端稳压器并联增大输出电流电路图三端稳压器可以用两个或多个并联来增大输出电流，但并不是把它们并联起来就处理疑问，它们还存在一个称为环流的疑问，也便是三端稳压器之间在出产进程中有纤细区别．政策参数也就有容许计划内过错等：当它们并联时就会发作环流，处理这个疑问的办法是在每个输出端串一个0.5R(功率依据具体电路央求而定)的均流电阻往后再并联，总输出接一轻负载100k分配的电阻就能处理疑问。
经实验，底子抵达抱负作用，电路如图1一;54所示。
电子喜爱者往常最常用的三端集成稳压器是78系列和LM317T．其间78系列是固定输出三端集成稳压器，即它们的输出电压是固定的。
LM317T是三端可调电压输出稳压器，其输出电压可在1．25、37v之直接连可调。
78系列三端集成稳压据有9个种类．别离为：7805、7806、7808、78D、7810、7812、7815、7818、7824c78后边的数字标明该稳压器输出的电压数值。
如7806输出电压为6v，7812输出电压为12v等。
78系列三瑞集成稳压器外形和典型运用电路如图1一;55所示。
⑦脚为电压输入瑞，②脚为公共地端，③脚为电压输出端。
集成稳压器正常作业时，在②脚应输出与其稳压值一样的电压，供应负载运用。
78系列集成稳压器各管脚之间的阻值随出产厂家纷歧样、稳压值纷歧样和批号纷歧样均有较大区别，所以单靠通常万用表来查验管脚电阻是不能精确区别其好坏的。
假定是同一厂家、同一稳压值、同一批号的商品，各管脚间的具体电阻值可做为比照规范。
首要测出好的稳压器的各管脚间阻值，将其与待测稳压器的管脚阻值比照，若收支较大，则阐明待测稳压器有疑问。
实习上，比照简略牢靠的办法是加电查验，如图1一;56所示。
在78系列稳压器①、⑦脚加上直流电压Vi，必定要留神极性，Vi应比稳压器的稳压值起码高2v、但最高不要逾越35v。
将万用表调至直流电压挡，丈量③脚与②脚之间的电压，若数值与稳压值一样，则证实此稳压器是好的。

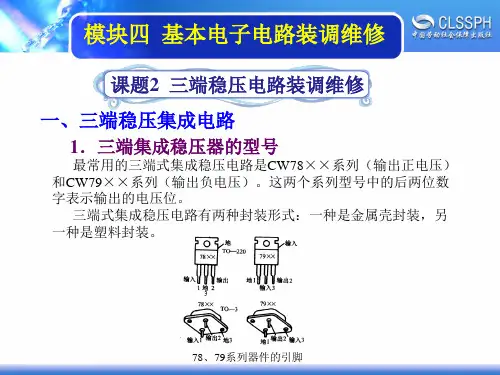

电子课件-《维修电工实训(中级模块)》-A04-1473 4-2 三端稳压电路装调维修
模块四 基本电子电路装调维修
2．三端集成稳压器的性能
三端式集成稳压电路的内部结构比较复杂，除了典型 的串联式稳压电路外，还有启动电路和三种保护电路， 从而使得电路具有过流保护、过热保护和安全区保护 （保证调整管工作在安全区内）的功能。CW78××电路 只有三个外接端子，分别为输入端1，输出端2和公共端3， 因此使用十分方便。电路的最大输出电流为1.5 A，为了 保证电路的正常工作，要求输入电压至少比输出电压高 2～3V，但是输入电压最高不得超过35～40V。 CW79××的管脚与CW78××不同，其中1为公共端、2 为输出端、3为输入端。
三端式集成稳压电源的基本接法
模块四 基本电子电路装调维修
2．扩大输出电压的接法
+Ui
1 W7800 2
3 Io C1
-
+Uo R1
C2
R2 -
三端式集成稳压电路扩大输出电压的接法
Uo
(1
R2 R1
)U
W
IQ R2
模块四 基本电子电路装调维修
3．扩大输出电流的接法
V1
R1
R2
1 W7800 2
二、集成稳压电路的应用方法
1． 基本接法
W7800电路的1端接输入电压，2端输出固定的稳定电压， 3端接地。W7900电路的3端接输入电压，2端输出固定的稳 定电压，1端接地。输入端和输出端接的电容器C是滤波电容 器，一般取1000μF，而并联在C旁的Cl和C2是为了防止电路 产生自激振荡、消除输出的高频噪声用的，一般取0.1~1μF。
电路由W7815和W7915系列三端式集成稳压器组成， W7815系列三端式集成稳压器输出+15 V电压，W7915系 列三端式集成稳压器输出－15 V电压。
项目八 三端稳压电源PCB板设计PPT课件
第12页/共76页
查看三端稳压块VR1的默认的封装
查看集成库 Miscellaneous Devices.IntLib中三端 稳压块VR1的默认的封 装“SIP-G3/Y3”，如图 所示，由默认封装可知， 虽然该封装的焊盘序号 与原理图符号的管脚序 号以及实际三端稳压块 7805的管脚排列相吻合，
第8页/共76页
三端稳压电源中各元件的引脚封 装
接插件：电路中接插件 P1连接变压器，输入交 流电压，接插件P2连接 负载，输出稳定的直流 5V电压，该元件属于常 用接插件集成库 Miscellaneous Connectors.IntLib，采 用默认封装 “HDR1X2”，
第9页/共76页
三端稳压电源中各元件的引脚封
第37页/共76页
任务四 载入元件封装与网络
DXP 2004实现了真正的双向同步设 计，元件封装和网络信息即可通过在 原理图编辑器中更新PCB文件来实现， 也可通过在PCB编辑器中导入原理图 的变化来实现。下面介绍第一种方法， 即在原理图编辑器中如何利用系统提 供的同步功能更新PCB编辑器的封装 和网络：
第33页/共76页
元件类型选择
在大部分元件【此电路板主要是】类型项选择【通孔元件】类型， 因为三端稳压电源中使用的元件全部为穿插式封装；相邻焊盘间的导 线数项选【一条导线】，因为该板布线密度并不高。
三端集成稳压器
三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。
例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。
1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。
固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。
型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。
固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。
C1，C2一般选涤纶电容，容量为0.1μF至几μF。
安装时，两电容应直接与三端集成稳压器的引脚根部相连。
电路识图47-三端稳压集成电路分析
电路识图47-三端稳压集成电路分析下图所示是三端稳压集成电路典型应用电路。
A1是三端稳压集成电路，它接在整流、滤波电路之后，输入A1的是未稳定的直流工作电压，输出的是经过稳定的直流工作电压。
一、三端稳压集成电路引脚分析1、1脚是集成电路的直流电压输入引脚，从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。
2、2脚是接地引脚，在典型应用电路中接地，如果需要进行直流输出电压的调整时，该引脚不直接接地。
3、3脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。
二、电路中各电子元器件的作用1、电路中的C1为滤波电容，其容量比较大。
2、C2是高频滤波电容，用来克服C1的感抗特性。
3、C3是三端集成稳压电路输出端滤波电容，一般容量较小。
三、三端稳压集成电路1、三端稳压集成电路基本知识外形特性三根引脚，与普通三极管相近，标准封装是TO-220封装，也有TO-92封装。
系列78系列和79系列散热片要求小功率运用时不用散热片。
但大功率运用时在三端稳压集成电路上需要安装足够大的散热器，否则稳压管温度过高，稳压性能将变差，甚至损坏。
输出电压规格5V、6V、8V、9V、12V、15V、18V、24V；-5V、-6V、-8V、-9V、-12V、-15V、-18V、-24V输入电压范围上限可达30V，为保证工作可靠性，输入电压应比输出电压高3~5V，过高的输入电压将导致器件严重发热，甚至损坏；同时输入电压也不能比输出电压低2V，否则稳压性能不好。
保护电路该稳压集成电路内部设有过流、过热及调整管保护电路。
2、78系列和79系列说明78系列78系列为正极性三端稳压集成电路，输出正极性直流电压。
78后面的两位数字表示输出电压。
例如7805表示输出+5V，7815表示输出+15V。
79系列78系列为负极性三端稳压集成电路，输出负极性直流电压。
79后面的两位数字表示输出电压。
例如7905表示输出-5V，7915表示输出-15V。
《稳压电路教学》课件
02
稳压电路的组成与元件
输入电路
01
02
03
功能描述
输入电路是稳压电路的第 一部分，负责接收外部输 入的电压。
元件组成
通常包括输入滤波电容、 保险丝、输入开关等。
工作原理
输入电路对外部输入的电 压进行初步的滤波和保护 ，确保电压的稳定和安全 。
调整电路
功能描述
调整电路是稳压电路的核心部分 ，负责调节输出电压的稳定。
并处理问题。
清洁除尘
定期清洁稳压电路的表面灰尘 和污垢，保持清洁干燥。
更换元件
对于老化或损坏的元件，应及 时更换，确保稳压电路的正常 运行。
记录维护记录
建立维护记录，记录每次维护 和保养的情况，方便后续管理
。
05
稳压电路的发展趋势与展 望
技术创新与改进
高效能
通过改进电路设计和材料 ，提高稳压电路的效率和 性能。
详细描述
稳压电路可以对输入的信号进行滤波和抗干扰处理，减小信号中的噪声和干扰 ，提高信号的纯净度和稳定性。在通信、音频处理、图像处理等领域，稳压电 路的应用十分广泛。
安全保护
总结词
稳压电路在安全保护中起到过载保护和短路保护的作用，防止设备损坏和火灾事故。
详细描述
稳压电路可以检测电路中的电流和电压，当电流或电压超过设定值时，会自动切断电源或降低输出， 起到过载保护和短路保护的作用。在电力系统和电气设备中，稳压电路的安全保护功能非常重要，能 够有效地防止设备损坏和火灾事故的发生。
元件组成
主要包括调整管、取样电阻、比 较放大器等。
工作原理
通过取样电阻检测输出电压的变 化，比较放大器将检测到的信号 与标准电压进行比较，然后控制 调整管的工作状态，实现输出电
三端可调集成稳压电路(中级电工技能考核)PPT优秀课件
（1）固定正输出集成稳压器:
国标型号为 CW78--/CW78M--/CW78L--
（2）固定负输出集成稳压器:
国标型号为 CW79--/CW79M--/CW79L--
2021/5/26
8
（3）可调正输出集成稳压器: 国标型号为 CW117--/CW117M—CW117L-
CW217--/CW217M--/CW217L
2021/5/26
9
三.应用电路及原理分析： 〈1〉三端固定输出集成稳压器的典型应用 电路如图16.09所示。
20211/56/2.609应用电路(固定)
10
同时输出正、负电压的电路
+
1
Ci
UI Ci
_ 3
W7815 3
2 Co
1 W7915
Co 2
2021/5/26
同时输出正、负电压电路
+ Uo
输出端和公共端，称为三端集成稳压器。它
的电路符号及外形如图所示。
CW117是输出正电压可调的集成三端稳压
器，能够在1.25-37V范围内可调。只需外接
两个电阻就调节确定输出电压，注意，不同型号，不同封装的集成 稳压器，它们三个电极的位置是不同的， 要查手册确定。
R2 ：2~5 KΩ（即可变电阻 RP ） 该电路可调范围（理论上）：
R2=0，
Uo=1.25V；
R2=3.6 KΩ ， Uo=16.25V
因实际输入电压 Ui =10V，
则带负载后，实际输出电压Uo =1.25~7V ，
Io =1.2A
2021/5/26
15
（6）电路中，通常可不外接电容，当稳压器离 波电容较远时，需外接旁路电容Ci ，一般取 0.1µF。
稳压电路PPT课件可编辑全文
第7页/共30页
2、具有放大环节的串联型稳压电路
同相比例 运算电路
（1）稳压原理：若由于某种原因使UO增大 则 UO↑→ UN↑→ UB↓→ UO↓
（2）输出电压的调节范围
R1 R2 R3 R2 R3
U Z
UO
R1
R2 R3
R3
U Z
第8页/共30页
（3）串联型稳压电路的基本组成部分及其作
用
比较放大
采样电阻
调整管
调整管：是电路的核心，
UCE随UI和负载产生变化以 稳定UO。
基准电压
基准电压：是UO的参考电 压。
采样电阻： 对UO 的采样，与基准电压共同决定UO 。 比较放大：将UO 的采样电压与基准电压比较后放大，决定电路的稳压性能。
隔离作用
UO
(1
R2 R1
)
U
' O
I W R2
IW为几mA，UO与三端稳压器 参数有关。
基准电压
R1 R2 R3 R1 R2
U
' O
UO
R1
R2 R1
R3
U
' O
电路复杂
第17页/共30页
2、基准电压源三端稳压器 W117
输出电压UREF＝1.25V，调整端电流只有几微安。
保护 稳压器
UO
第11页/共30页
讨论三：关于实用串联型稳压电源的讨
论
输出电流
取样电阻
限流型过流 保护电路
IEmax
U BE R0
1) 标出集成运放的同相输入端和反向输入端； 2) 电路由哪些部分组成？ 3) UI＝21V，R1＝ R2＝ R3＝300Ω，UZ＝6V， UCES＝3V， UO＝？ 4) 如何选取R’和R？
三端集成稳压器的内部电路结构
三端集成稳压器的内部电路结构常用串联调整式稳压电路的特点是调整管与负载串联并工作在线性区域内，其电压调整率高、负载力量和纹波抑制力量强、电路结构简洁。
固定式三端集成稳压器的内部电路方框图如下图所示。
它与一般分立件组成的串联调整式稳压电源非常相像，不同之处在于增加了启动电路、恒流源以及爱护电路。
为了使稳压器能够在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。
Rs是过流爱护取样电阻；R1和R2组成电压取样电路，实际上他们由一个电阻网路构成。
在输出电压不同的稳压器中，采纳不同的串、并联接法，以形成不同的分压比，取样电压通过误差放大之后，去掌握调整管的工作状态，以形成和稳定一系列预定的输出电压。
可调式三端集成稳压器的内部电路方框图如下图所示。
与固定式稳压器相比，可调式稳压器把内部的误差放大器、爱护电路等的公共端该接到了输出端，所以它不再有接地端；（/版权全部）同时，内部不设电压取样电路，增加了特地用于外接取样电路的输出电压调整端ADJ，将内部基准电压（一般为1.25V）加在误差放大器的同相输入端和电压调整端ADJ之间，并由一个超级恒流源（一般为50uA）供电。
实际使用时，调整端ADJ采纳悬浮式，即通过外接的取样分压电阻R1和R2来设定输出电压。
输出电压大小可用公式Uo=1.25（1+R2/R1来计算。
明显，假如将调整端ADJ直接接地，则输出端Uo会输出稳定的1.25V电压。
注：上图所示是正电压输出三端集成稳压器的内部电路框图。
对于相应的负电压输出三端集成稳压器，其内部结构和工作原理与正电压输出三端集成稳压器基本相同，所不同的是调整管被接成了集电极输出型。
三端集成稳压器(共33张PPT)
1、分类
• 集成三端可调稳压器分为：
– CW117 、CW217、 CW317(正电压输出) – CW137 、CW237、 CW337(负电压输出)
• 每个系列又有100mA、0.5A、1.5A、3A… 等品种
• 可以实现输出电压的连续可调。 • 其电压调整率、电流调整率和纹波抑制比都
比CW78和CW79系列高几倍
F
R2 电压调节
I1 R1 240Ω
C1 Uo
100μF
C2 100μF
LM317三端可调稳压器，输出电流1.5A。图
示典型应用的电路， C2滤去R2两端的纹波电压 ，接入R1和R2使输出电压可调，电压可调范围
为1.25 ~ 37V。
LM317
Ui
1 IN OUT 3
ADJ I2 2
I1
URE
R1
I REF 50 A 抵消输入长接线的电感效应，防止自激 T0—3金属壳封装（国内F一2），最大允许功耗PDM=20W(不加散热器时2W)。 5、6、9、12、15、18、24 内部结构和基本应用电路
三端固定稳压器注意事项
• 1）防止输入输出接反，损坏器件；
• 2）防止稳压器浮地故障； 5V、6V、9V、12V、15V、18V、24V等
0.5
-5、-6、-9、-12、-15、18、-24
1.5
-5、-6、-9、-12、-15、18、-24
2. CW7800 的内部结构和电路符号
内部
结构
+
启
动
UI
电 路
调整电路
基比 准较 电放 压大
保护 电路
取+
样
电 路
UO
IN
三端稳压电路
整 流 电 路
4、参数计算
（1）输出的直流电压值为:
1 2 V 2 V sin t d t V 0 . 45 V O 2 2 2 0 2
（2）流过负载平均电流:
IDO= UO /RL=0.45U2/ RL
（3）流过整流二极管的平均电流:
IF= IDO =0.45U2/ RL
整 流 电 路
仿真二：半波整流电路 1、要求：二极管（理想）1只 2、仿真电路：
整 流 电 路
3、观察并回答问题： 二极管输入电压是 （双极性/ 单极性） 电路输出电压是 （双极性/单 极性） 输出电压的波形是 （全波/半 波） 输出电压与输入电压的幅值相比（基 本相等/相差很大）
整流电路 1 半波整流电路：
电容滤波电路 2 工作原理：
vc
v2
滤 波 电 路
0
2
3
4
t
（2）.2 当V2升至V2＞VC时，二极管D1、 D3在正 向电压作用下而导通，此时V2经D1、 D3一方面向 RL提供电流，一方面向C充电（接入RL后充电时 间常数变为C=RL//RintC≈RintC ）。VC将如 图中b、 c段所示
电容滤波电路 2 工作原理：
vc
v2
t
（1）负载未接入（开关S断开）时：设电容 两端初始电压为零，接入交流电源后，当V2为 正半周时， V2通过D1、 D3向电容C充电； V2为 负半周时，经D2、 D4向电容C充电。充电时间常 数为：C=RintC
电容滤波电路 2 工作原理：
t
0 t 0
vR
t 0
vF
t 0
vo
t
直流稳压电源由电源变压器、整流电路、滤波 电路、稳压电路四部分组成。
