变电站电气调试方案I. 背景信息在建设一个新的变电站或对现有的变电站进行改造时，电气调试是至关重要的一步。
电气调试是指验证和测试变电站电气设备的功能和性能，以确保其正常工作并符合设计要求。
本文将介绍一个变电站电气调试方案，以确保该站的安全运行和可靠性。
II. 调试目标1. 验证电气设备的安装准确性：确认设备的位置、布线和接线是否正确，并进行必要的调整。
2. 检查电气设备的连接和接地系统：测试所有电缆、导线和接地装置的连接是否可靠，确保电气设备的接地符合规定标准。
3. 测试电气设备的运行功能：通过各种试验方法，验证变电站各个部分的电气设备是否正常工作，例如断开试验、闭合试验、负荷试验等。
4. 检测和消除潜在的故障：通过调试，发现并解决可能存在的电气故障，确保变电站的稳定和可靠性。
III. 调试步骤1. 检查设备安装：确认设备的位置和布线是否符合设计要求，检查设备的固定和连接是否稳固。
2. 检查电气连接和接地系统：测试所有电缆、导线和接地装置的连接是否可靠。
对于重要的设备，使用超声波测试仪，确保连接的质量达到标准要求。
3. 进行初次设备试运行：对各个设备进行初次试运行，观察其运行情况和声音，确保没有异常。
4. 进行断开试验：按照设计文件中的要求，对设备进行断开试验，检测其断开的情况和时间。
记录试验结果，以便后续分析和评估。
5. 进行闭合试验：对设备进行闭合试验，测试其闭合性能和时间。
确保设备能够正常闭合并保持稳定运行。
6. 进行负荷试验：逐步加大负荷，测试设备的负荷能力，并观察变电站的电压和频率是否正常。
7. 检查保护装置：测试保护装置的动作和断路器的保护功能，确保能够及时有效地切断电源以保护设备安全。
8. 进行安全测试：检查设备的接地状态和绝缘电阻，确保设备的安全运行。
IV. 调试结果记录和分析在电气调试过程中，必须准确记录每一步的测试结果和观察结果。
这些记录将用于调试结果的评估和后续的故障排除工作。
变电站电气调试方案
变电站电气调试方案一、背景介绍随着电力行业的快速发展，变电站作为电力系统中的重要组成部分，承担着电能的传输、分配和转换任务。
为确保变电站的正常运行和电力供应的稳定性，电气调试是十分必要的环节。
本文将就变电站电气调试方案进行详细叙述。
二、调试目标1. 确保变电站设备的电气连接正确，消除工程建设和设备制造过程中可能存在的接线错误；2. 检查设备的运行状态，验证设备的性能指标是否满足设计要求；3. 发现和排除潜在的电气故障隐患，提升设备的可靠性和稳定性；4. 根据变电站的实际情况，制定合理的调试方案，确保调试过程高效、安全、顺利进行。
三、调试步骤1. 进行设备检查在电气调试前，需要对所有设备进行全面检查，包括变压器、开关设备、继电保护装置等。
检查内容包括设备的完好性、接线端子的紧固情况、设备润滑油的量是否符合要求等。
对于潜在的故障隐患，需要及时修复或更换设备。
2. 进行系统工程调试系统工程调试主要是对整个变电站的电力系统进行调试，包括主变压器、高压侧开关设备、低压侧开关设备等。
这一步骤主要是验证设备的连接是否正确、设备的运行参数是否符合设计要求等。
3. 进行保护装置调试保护装置是变电站安全可靠运行的重要组成部分，其调试过程必不可少。
调试内容包括保护装置的参数设置、接线正确性验证、功能测试等。
4. 进行自动化系统调试自动化系统是现代变电站不可或缺的一部分，其调试旨在验证系统的稳定性和可靠性。
调试内容包括自动化装置的相关参数设置、控制策略的验证等。
四、调试记录与报告1. 对于每一次调试，需要详细记录调试过程中的各项参数和数据，以备后期参考；2. 对于发现的问题和故障，需要及时记录，并提出解决方案；3. 完成调试后，需要生成一份调试报告，对调试过程和结果进行详细描述，包括调试的具体步骤、设备运行参数、故障发现与处理等内容。
五、安全注意事项1. 在电气调试过程中，需要严格遵守相关安全操作规程和国家电气安全标准，确保人员和设备的安全；2. 在高压设备操作时，必须戴好个人防护用品，并由熟悉高压设备操作技能的人员进行操作；3. 在进行保护装置调试时，需要特别注意对系统稳定性的影响，严禁操作过程中出现误操作。
变电站电气调试方案
变电站电气调试方案一、背景介绍在电力系统建设过程中，变电站是非常重要的一个环节。
变电站的电气调试是确保变电站正常运行的关键步骤之一。
本文将针对变电站电气调试进行详细的方案介绍。
二、调试目标1. 确保变电站的电气设备和系统的安全可靠运行。
2. 验证各种电气设备的参数和功能是否符合设计要求。
3. 排除可能存在的故障和问题，保障变电站稳定运行。
三、调试步骤1. 设备检查在正式调试之前，应对变电站的各个电气设备进行全面检查，确保设备完好无损，各种电器连接牢固可靠。
2. 相序检查通过检查主变压器、发电机和电容器的相序，确保各个设备的相序一致。
相序错乱可能导致设备损坏或运行异常。
3. 继电保护检查对于变电站的继电保护装置，应进行全面检查，确保各个保护装置的参数和功能正常。
同时需要进行保护联锁测试，确保在异常情况下系统能够及时切断故障设备。
4. 开关操作进行变电站开关设备的操作测试，包括隔离开关、刀闸等设备的正常操作。
检查设备的操作是否灵活，能否正常切换。
5. 充电和放电试验对于电容器等设备，进行充电和放电试验，验证其运行性能。
充电和放电试验应按照相关规范进行。
6. 保护试验进行各种保护试验，包括过流保护、过压保护、欠压保护等。
确保保护装置在故障发生时能够及时作出反应。
7. 运行试验在所有调试工作完成后，对整个变电站系统进行运行试验。
通过模拟实际运行条件，对系统进行全面测试。
测试过程中需要监测和记录各种参数，确保系统运行正常。
四、安全注意事项1. 严格按照电气安全操作规程进行操作，切勿触摸高压设备或带电设备。
2. 在进行高压试验时，应严格遵守相关安全规范，确保人员和设备安全。
3. 在进行试验操作时，需保持良好的沟通和协调，确保操作的准确和及时。
五、调试结果评估在调试完成后，对调试结果进行评估和汇总。
评估应结合调试数据和实际情况，判断调试是否达到预期目标。
六、调试报告编写根据调试结果，编写详细的调试报告，包括调试步骤、测试数据和评估结果。
变电站电气调试方案
变电站电气调试方案前言：变电站是电力系统的重要组成部分，为保障电网的稳定运行，对变电站的电气设备进行调试是必不可少的工作。
本文将介绍一个典型的变电站电气调试方案，以供参考。
一、调试前的准备工作在正式进行电气调试之前，需要做好以下准备工作：1.明确调试目标：根据具体变电站的需求，明确调试的目标和要求，例如验收新建或改造的设备、检测设备的运行状态等。
2.组织调试人员：指派专业技术人员参与调试工作，并确认人员的任务分工和调度计划。
3.准备调试仪器设备：准备必要的调试仪器设备，包括电压表、电流表、继电器测试装置等。
4.检查线路接线：仔细检查变电站的各个设备的接线情况，确保接线无误，并做好相应记录。
二、调试过程电气调试的具体过程可能因不同变电站的特点而有所不同，但大致包括以下几个环节：1.信号源调试：首先需要确定信号源是否正常工作，包括检测传感器、变送器等的输出信号是否准确稳定，以及各个信号之间的互斥关系是否合理。
2.保护装置调试：变电站中的保护装置是保障电气设备安全运行的重要组成部分。
在调试过程中，需要验证各个保护装置的动作条件和时间，确保其能够快速、准确地对故障做出反应。
3.测量仪器调试：针对变电站中的各种测量仪表，需逐一进行调试和校验。
同时，还需要检查仪表的接线是否正确，确保测量的准确性。
4.设备运行试验：对各个设备进行运行试验，包括转矩试验、电流试验、电压试验等，以验证其在运行状态下的稳定性和可靠性。
三、调试后的工作电气调试工作完成后，还需进行一些工作以确保变电站设备的正常运行：1.整理记录资料：对调试过程中的数据和结果进行整理和归档，方便后期的查阅和分析。
2.修改和完善接线图：根据调试结果，及时修改和完善变电站的接线图，确保布线的准确性和规范性。
3.编制调试报告：根据调试过程和结果，撰写调试报告，对调试工作进行总结和评估，并提出相关的建议。
结语：电气调试是变电站建设和运维的重要环节，它关系到电力系统运行的安全和稳定。
变电站电气调试方案
变电站电气调试方案随着现代工业的不断发展和智能化的进程，变电站作为产业的基础设施之一，其发展和建设也变得越来越重要。
在电气设备的运行中，调试是至关重要的环节。
它不仅能够测试设备的正常运行，还能够保障电网的可靠性、安全性和稳定性。
因此，编制一套完善的变电站电气调试方案，对于提高电力系统的运行效率以及减少事故的发生具有非常重要的意义。
1、电气设备的检查在开始电气调试前，首先需要对变电站的电气设备进行检查，确保其处于安全和正常的状态。
检查的具体内容包括设备的接线、接地、绝缘、维护和运行等方面。
2、系统的初次通电在电气设备的检查完毕后，需要对系统进行初次通电。
这个过程将会包括开关、断路器、熔断器、保险丝和地刀等的操作。
在进行操作前需要事先检查各个操作装置的使用是否良好。
3、系统的运行检查系统的运行检测是电气调试的核心内容之一。
可以通过以下步骤来检查其运行情况：（1）对变压器的运行进行检查，调整参数确保电压和功率的正常输出。
如果有异常现象及时处理。
（2）通过现场检查和仪表检测，调整开关的参数，确保其正常运行，同时发现异常情况及时止损。
（3）对发电机的输出进行测试，并通过测试来判断是否存在运行问题。
4、保护系统的调试保护系统是电气调试的重要组成部分之一。
如果保护系统出现问题，电气设备可能会受到损坏，因此需要进行调试。
调试的具体内容包括检验保护系统的各种参数设置，调整保护系统的操作参数，以及测试各种保护装置的保护性能等。
5、电流互感器和电压互感器的校验电流互感器和电压互感器是电气调试的重要组成部分之一。
在调试过程中，需要对这些设备进行校验，以确保其正常运行，同时检测并处理任何可能存在的故障。
6、回路参数的测量回路参数的测量是电气调试的关键步骤之一，它可以用于确定整个电路的性能，并通过结果对电气设备进行调整和测试。
回路参数的测量包括电流、电压、功率、电阻、电感和电容等。
7、整体测试和验收在整个调试过程结束后，需要对整个系统进行整体测试，以验证其正常运行和性能。
变电站电气调试方案
变电站电气调试方案1. 引言变电站是电力系统中重要的组成部分，负责输送、分配和变压电能。
为保证变电站的正常运行，电气调试是必不可少的环节。
本文旨在提供一个完整的变电站电气调试方案，确保调试工作的高效性和安全性。
2. 前期准备2.1 材料准备：根据变电站的电气设备清单，准备必要的电缆线缆、接线端子、绝缘材料等。
2.2 调试人员：安排专业的电气工程师和技术人员参与调试工作，确保其具备相关经验和技能。
2.3 工具准备：准备必要的电压表、电流表、接地电阻测试仪等检测工具，确保其正常工作并进行校准。
3. 调试步骤3.1 开始调试前，确保变电站的全部设备已经安装就位，并已完成初步的检查和验证。
3.2 调试第一步：进行线路通电试验。
按照电气接线图连接电源，逐个检查各回路和设备的接线是否正确，并记录测试数据。
3.3 调试第二步：进行设备的接地测试。
使用接地电阻测试仪测量变电站的各接地装置的接地电阻，确保其符合要求。
3.4 调试第三步：进行电气保护装置的测试。
通过模拟故障，检验各保护装置的动作是否准确、迅速，并记录测试结果。
3.5 调试第四步：进行系统运行试验。
按照运行要求，逐个启动各电气设备，并检查其运行状态和性能指标是否正常。
3.6 调试第五步：进行设备间的连接测试。
检验各设备之间的电气连接是否正常，通过测试确保信号传输和控制指令的可靠性。
3.7 调试第六步：进行设备的负荷试验。
逐个增加设备的负荷，并观察和记录其电气参数的变化，确保设备可承受额定负荷。
3.8 调试最后一步：进行完整系统的运行试验。
模拟实际运行场景，检验变电站的整体运行状态和性能指标，确保其稳定和可靠。
4. 安全措施4.1 确保所有参与调试的人员具备必要的电气安全知识，并穿戴符合要求的个人防护装备。
4.2 在调试过程中，严禁任何带电操作，确保设备断电并遵守相关的操作规程。
4.3 根据国家电力行业的相关标准，制定详细的安全操作规程，并确保所有工作人员严格遵守。
变电站电气调试方案
变电站电气调试方案哎呀，说起变电站电气调试，这可真是个技术活，还得讲究个周全细致。
我就给您好好唠唠这方案咋整。
咱先得明确目标，这电气调试可不是闹着玩的，得保证变电站能稳稳当当运行，不出岔子。
就像我之前碰到的一个事儿，有个新建成的变电站，着急投入使用，调试的时候草草了事。
结果一通电，好家伙，这边跳闸，那边短路，整个乱成了一锅粥，那叫一个糟心！所以咱们这次可得长点心。
第一步，准备工作得做足。
把需要的工具、仪器都准备好，什么万用表、示波器、绝缘电阻测试仪等等，一个都不能少。
而且得保证这些家伙都是好好的，经过校验，精度没问题。
别到时候测出来的数据不准，那可就麻烦大了。
然后就是对设备的外观检查啦。
看看有没有磕碰、划痕，螺丝有没有拧紧，接线是不是牢固。
这就好比一个人出门，总得先把衣服穿整齐，扣子扣好，不然风一吹，可就出丑啦。
接下来是电气设备的单体调试。
像变压器，得测测它的绕组直流电阻、变比、绝缘电阻这些参数。
我记得有一次调试变压器，测绝缘电阻的时候，数值老是不稳定，把我们急得团团转。
后来仔细一检查，发现是测试线的接头有点松动，虚惊一场。
还有继电保护装置的调试，这可是重点。
得按照设定的保护定值，一项一项地测试，确保在故障发生时能迅速准确地动作。
有一回，一个保护装置怎么都不动作，查了半天，原来是定值设置错了，真是让人哭笑不得。
再就是二次回路的检查，这就像人的神经系统，得保证畅通无阻。
看看接线有没有错误，信号传输是不是正常。
曾经遇到过一个二次回路，有根线接错了位置，导致整个系统的控制都乱了套。
最后是系统的整体调试，模拟各种运行状态，看看各个设备之间能不能协调工作。
这时候就得瞪大了眼睛，不放过任何一个异常。
总之，变电站电气调试这事儿，容不得半点马虎。
每一个步骤都得认真对待，每一个数据都得准确无误。
只有这样，咱们的变电站才能安全可靠地运行，为大家送去光明和动力。
希望我这方案能对您有所帮助，祝您调试顺利！。
精选变电站电气系统调试方案两篇
《变电站电气系统调试方案》一、项目背景随着经济的快速发展，电力需求不断增长，为了确保电力系统的稳定运行，提高供电质量，新建了[变电站名称]变电站。
该变电站的电气系统包括变压器、开关柜、继电保护装置、直流系统等设备。
为了保证这些设备在投入运行后能够正常工作，需要进行全面的调试。
二、施工步骤1. 调试前准备（1）组织调试人员熟悉设计图纸、设备说明书、调试大纲等技术文件，明确调试项目、方法和标准。
（2）准备调试所需的仪器仪表、工具和材料，确保其性能良好、精度符合要求。
（3）对调试现场进行清理，确保环境整洁、安全。
（4）检查设备的安装情况，确保设备安装牢固、接线正确。
2. 变压器调试（1）测量变压器的绝缘电阻，包括高压侧对地、低压侧对地、高压侧对低压侧的绝缘电阻。
（2）进行变压器的直流电阻测量，检查各相绕组的电阻是否平衡。
（3）进行变压器的变比测量，核对变压器的实际变比与铭牌值是否相符。
（4）进行变压器的空载试验，测量空载电流和空载损耗。
（5）进行变压器的短路试验，测量短路电流和短路损耗。
（6）检查变压器的冷却系统是否正常工作。
3. 开关柜调试（1）检查开关柜的机械结构是否完好，操作机构是否灵活可靠。
（2）测量开关柜的绝缘电阻，包括母线对地、相间的绝缘电阻。
（3）进行开关柜的工频耐压试验，检验其绝缘强度。
（4）检查开关柜的二次回路接线是否正确，进行保护装置的传动试验。
（5）进行开关柜的断路器分合闸试验，检查断路器的动作是否准确可靠。
4. 继电保护装置调试（1）检查继电保护装置的外观是否完好，接线是否正确。
（2）进行继电保护装置的定值校验，核对保护定值是否与设计要求相符。
（3）进行继电保护装置的动作特性试验，检验其在故障情况下的动作是否准确可靠。
（4）进行继电保护装置与其他设备的联动试验，确保保护系统的协调性。
5. 直流系统调试（1）检查直流系统的设备安装是否符合要求，接线是否正确。
（2）测量直流系统的绝缘电阻，确保其绝缘性能良好。
变电站电气设备调试记录方案三篇
《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站电气设备的正常运行，提高供电可靠性，需要对变电站的电气设备进行全面的调试和记录。
本次调试记录方案旨在规范变电站电气设备调试过程，明确调试步骤和要求，确保调试结果的准确性和可靠性。
二、施工步骤1. 调试前准备（1）熟悉设备图纸和技术资料，了解设备的性能和参数。
（2）准备调试所需的仪器仪表和工具，如万用表、示波器、兆欧表等。
（3）检查调试现场的安全设施和环境条件，确保调试工作的安全进行。
2. 变压器调试（1）测量变压器的绕组直流电阻，检查各绕组的电阻值是否符合要求。
（2）进行变压器的变比测量，核对变压器的变比是否与铭牌相符。
（3）测量变压器的绝缘电阻，包括绕组对地、绕组间的绝缘电阻。
（4）进行变压器的空载试验，测量变压器的空载电流和空载损耗。
（5）进行变压器的负载试验，测量变压器的负载电流和负载损耗。
3. 高压开关柜调试（1）检查高压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。
（2）进行高压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。
（3）进行高压开关柜的工频耐压试验，检验开关柜的绝缘强度。
（4）检查高压开关柜的二次回路，确保二次回路接线正确，信号指示准确。
（5）进行高压开关柜的断路器调试，包括断路器的分合闸时间、同期性等参数的测量。
4. 低压开关柜调试（1）检查低压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。
（2）进行低压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。
（3）检查低压开关柜的二次回路，确保二次回路接线正确，信号指示准确。
（4）进行低压开关柜的断路器调试，包括断路器的分合闸时间、脱扣器动作电流等参数的测量。
5. 继电保护装置调试（1）检查继电保护装置的外观和接线，确保装置的外观完好，接线正确。
（2）进行继电保护装置的定值校验，核对保护定值是否与设计要求相符。
变电站电气调试方案
变电站电气调试方案1. 调试目的变电站电气调试旨在确保变电站电气设备能够正常运行和安全可靠地运行。
调试的主要目的是验证设备的性能和功能，并确保其符合设计要求和技术规范。
2. 调试准备2.1 设备检查在进行电气调试前，需要对所有电气设备进行检查，确保其完整性和性能良好。
包括变压器、断路器、隔离开关、保护装置等。
对于新装置，还需要进行预验收和初次接地测试。
2.2 调试方案制定根据设备类型和系统架构，制定详细的调试方案，包括调试策略、步骤和流程。
方案应考虑设备的安全性和可靠性，并充分利用现有设备和工具，以便进行准确且高效的调试。
3. 调试步骤3.1 准备工作在调试开始前，需要准备相关的文件和资料，包括调试方案、设备技术资料、接线图、保护设置参数等。
确保调试人员熟悉相关设备和系统的工作原理和操作方法。
3.2 线路调试按照预定的顺序，逐一对不同的电气线路进行调试。
首先进行导线的连通性测试，验证电路的连通性和接地情况。
然后进行电流、电压、功率因数等参数的测量和校验。
3.3 设备调试对各类设备进行逐个调试，包括变压器、断路器、隔离开关、保护装置等。
对于变压器，需要进行绝缘电阻测试、油样分析、冷却装置检查等。
对于断路器和隔离开关，需要进行负荷开关试验、断口调试等。
对于保护装置，需要进行保护参数设置和动作试验。
3.4 联动调试进行系统级的联动调试，包括配电系统、保护系统、监控系统等。
验证各装置之间的配合工作和信号传递是否正常，确保整个系统的协调性和一致性。
4. 调试记录在调试过程中，需要记录各项参数、测试结果和发现的问题。
记录内容应包括时间、地点、测试人员、测试仪器等。
调试记录将有助于问题的排查和后续的维护工作。
5. 安全注意事项在进行电气调试时，需要特别注意安全事项。
如佩戴绝缘手套、穿戴防护服、确保设备与人员的安全距离等。
必要时，还需进行安全防护设置，如装设绝缘警示标识、设置工作区域隔离等。
6. 结束工作调试完成后，需要对设备进行最终检查，并撰写调试报告。
变电站电气系统调试方案三篇
《变电站电气系统调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电质量，新建的变电站需要进行全面的电气系统调试。
本变电站采用了先进的电气设备和技术，旨在为周边地区提供可靠的电力供应。
本次调试的主要任务是对变电站的一次设备、二次设备进行全面的测试和调整，确保其性能符合设计要求和国家相关标准。
二、施工步骤1. 一次设备调试- 变压器调试- 测量绕组直流电阻：使用直流电阻测试仪，分别测量变压器高、低压绕组的直流电阻，判断绕组是否存在短路、断路等故障。
- 绕组绝缘电阻及吸收比测量：使用绝缘电阻测试仪，测量变压器绕组的绝缘电阻和吸收比，检查绕组的绝缘性能。
- 变压器变比测量：采用变比测试仪，测量变压器的变比，确保其与设计值相符。
- 变压器极性及组别试验：通过试验确定变压器的极性和组别，保证变压器的正确连接。
- 变压器空载试验：在变压器空载状态下，测量其空载电流、空载损耗，检查变压器的铁芯质量。
- 变压器负载试验：接入负载，测量变压器的负载电流、负载损耗，验证变压器的负载能力。
- 高压开关柜调试- 机械特性试验：检查开关柜的断路器、隔离开关等操作机构的机械性能，包括分合闸时间、同期性、行程等。
- 绝缘电阻测量：使用绝缘电阻测试仪，测量开关柜的绝缘电阻，确保其绝缘性能良好。
- 交流耐压试验：对开关柜进行交流耐压试验，检验其绝缘强度。
- 保护装置校验：对开关柜的保护装置进行校验，确保其动作准确可靠。
- 电力电缆调试- 绝缘电阻测量：使用绝缘电阻测试仪，测量电力电缆的绝缘电阻，判断电缆是否存在绝缘故障。
- 直流耐压试验及泄漏电流测量：对电力电缆进行直流耐压试验，并测量泄漏电流，检查电缆的绝缘强度。
- 相位核对：通过相位表核对电缆两端的相位，确保电缆连接正确。
2. 二次设备调试- 继电保护装置调试- 保护定值校验：根据设计定值，对继电保护装置的各项保护定值进行校验，确保其准确可靠。
- 保护动作逻辑测试：模拟各种故障情况，测试继电保护装置的动作逻辑，验证其保护功能。
变电站电气调试方案
变电站电气调试方案1. 概述变电站是电力系统中一个至关重要的环节，起到电能传输和分配的关键作用。
为了确保变电站的安全运行和有效运行，进行电气调试是必要的。
本文将提出一个全面的变电站电气调试方案，包括调试目标、调试步骤以及调试方法等内容，旨在确保变电站的电气系统正常运行。
2. 调试目标在进行变电站电气调试时，我们的目标是检测并排除潜在的问题，确保变电站设备和系统的正常运行。
具体调试目标包括：- 确认变电站各设备的电气连接正确无误；- 验证各设备之间的信号传输是否正常；- 检测和修复潜在的电气故障；- 测试和校准保护装置，以确保其可靠性；- 确认变电站整体电气系统满足设计要求。
3. 调试步骤为了达到上述调试目标，我们将按照以下步骤进行电气调试：步骤一：检查并确认变电站各设备的电气连接。
这包括检查主变压器、高压开关设备、电容器、断路器和继电保护设备等的接线情况，确保连接正确无误。
步骤二：逐一测试和验证各设备之间的信号传输。
通过检测和验证各设备之间的信号传输，如电流、电压、频率等，来确认信号传输是否正常。
步骤三：进行电气故障检测和修复。
利用专业的测试仪器和设备对变电站的电气系统进行全面检测，以发现潜在的电气故障，并及时修复。
步骤四：测试和校准保护装置。
保护装置是变电站电气系统的关键组成部分，能够在故障发生时迅速切断电源并保护设备免受损坏。
通过测试和校准保护装置，确保其在实际运行中的可靠性和准确性。
步骤五：整体测试和验证。
对变电站的整体电气系统进行测试和验证，确保其满足设计要求，并能够正常工作。
4. 调试方法为了有效进行变电站的电气调试，我们将采用以下调试方法：方法一：可视检查。
通过目视观察和检查设备的外观、连接线路、接线端子等，确认其正确无误。
方法二：仪器测试。
利用专业的测试仪器和工具，如万用表、电流表、电压表等，对设备的电气参数进行测试和测量。
方法三：设备运行测试。
通过让设备运行，并观察其运行状态和性能，来判断设备的正常与否。
变电站电气调试方案
变电站电气调试方案一、引言变电站是电力系统的重要组成部分，负责将高压电能转变为低压电能，供给用户使用。
在建设变电站时，电气调试是必不可少的环节，它对于保证变电站的正常运行和运行安全起到至关重要的作用。
本文将介绍一种可行的变电站电气调试方案，以供参考和借鉴。
二、调试准备在进行电气调试之前，需要做一系列的准备工作。
首先，需要做好周围环境的安全检查，确保能够提供一个良好的工作条件。
其次，要准备好所需的调试工具和设备，如电压表、电流表、接地电阻测试仪等，并对这些设备进行检查和校准，以确保能够准确测量电气参数。
同时，还需要做好文档和记录的准备工作，及时记录调试过程和结果，以备后期分析和参考。
三、测试与验证电气调试的主要目的是测试和验证设备和系统各部分的连接和功能是否正常。
在进行测试和验证时，应按照逻辑顺序进行，逐步调试。
首先，对整个变电站的接地系统进行测试和验证，确保接地电阻符合国家标准要求，以提供良好的系统接地。
接下来，对主变压器进行测试和验证，检查其绝缘电阻、交流电阻、负载损耗等参数，以确保其正常工作。
随后，对配电系统的各个分支电路进行测试和验证，确保线路之间的连接正确、断路器和隔离开关的操作正常。
最后，对系统的保护装置进行测试和验证，确保各个保护装置对故障的检测和动作可靠有效。
四、故障排除在电气调试过程中，可能会遇到各种故障和问题。
对于这些故障和问题，应采取有效的排除措施，确保问题迅速解决，以避免对系统带来不良影响。
在排除故障时，可以借助测试仪器对电气参数进行准确测量，从而定位故障点。
例如，如果检测到某一分支电路存在短路故障，可以采用“切分法”逐步排除，将电路分为单元进行测试，以确定具体的故障位置。
另外，对于一些常见的故障和问题，可以通过经验和技术资料进行判断和解决，但在处理复杂的故障时，应及时寻求专业人士的帮助。
五、安全措施在进行电气调试时，安全永远是首要考虑因素。
要做好安全措施，以确保人身和设备的安全。
变电站电气调试方案
变电站电气调试方案一、调试目标为确保变电站投入运行后电气设备的正常运行以及系统的安全稳定运行，本调试方案旨在对变电站的电气设备进行全面系统的调试和测试。
具体目标如下：1. 确保设备功能正常、性能可靠；2. 确定设备参数和运行状态，包括运行电压、电流、温度等参数；3. 检验设备的保护与自动化功能是否正常；4. 调试各系统间的连接与通信，确保设备之间的协调正常；5. 发现潜在问题和隐患，并及时解决，保证设备的安全运行。
二、调试步骤为实现上述调试目标，我们将按照以下步骤进行调试：1. 设备验收前准备工作a. 检查设备运输过程中的损坏情况；b. 确认所用的调试工具、设备和仪表是否完备；c. 根据设备的接线图和技术资料，检查设备的接线情况，并确认接线无误；d. 检查设备的接地情况；e. 安装并连接设备的监测仪器和传感器。
2. 设备功能调试a. 分步检查设备的各项功能是否正常工作，包括开关、仪表、保护及自动化设备等；b. 按照设备的操作手册进行相应的操作，验证设备的功能是否符合要求；c. 对设备进行实际的运行测试，包括额定负荷运行、转换操作等；d. 检测设备的温度、振动、噪音等参数是否在允许范围内。
3. 设备参数检测和调整a. 使用相应的仪表和设备，测量设备的电压、电流、温度、湿度等运行参数；b. 对测量到的参数进行比对，确认参数是否符合设备的要求；c. 根据实际测量值，进行设备参数的调整和优化，以保证设备的正常运行。
4. 保护和自动化设备调试a. 对光电保护、继电保护及自动化设备进行检查和测试，保证其功能正常；b. 针对不同保护和自动化设备，按照设备操作手册进行相应的功能验证；c. 对保护装置进行参数设置和校准，确保其在故障时能够正确响应并保护设备。
5. 系统联调和通信测试a. 对变电站的各个系统、设备之间的连接进行检查和测试，确保连接正确可靠；b. 针对通信设备，进行通信连接测试，确认其通信稳定可靠；c. 根据需求，进行系统间的协调测试，确保各个系统之间的协调正常。
变电站电气调试方案

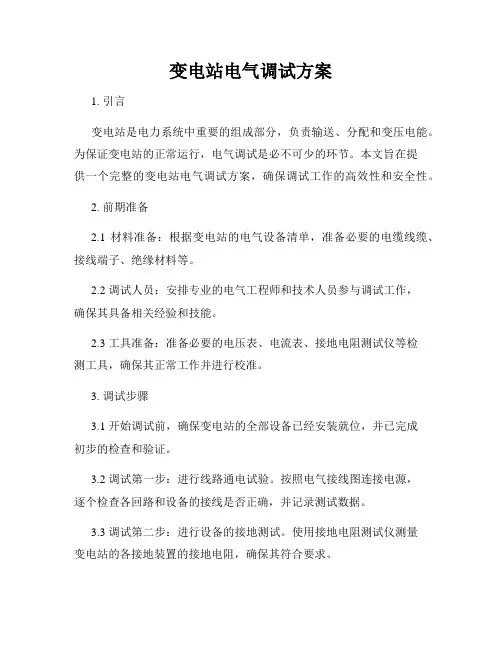

变电站电气调试方案1. 引言在变电站建设或改造完毕后，为了确保设备的正常运行和系统的稳定性，电气调试是必不可少的环节。
本文将提出一个合理的变电站电气调试方案，以确保设备的安全性和可靠性。
2. 调试前准备2.1 确定调试范围和目标：根据变电站的规模和类型，明确需要调试的设备和系统，并确定调试的目标，例如检验设备的接地情况、测量电气参数等。
2.2 准备调试设备：确保所需的测量仪器、工具和保护装置齐全，并进行校准和检查，以确保准确度和可靠性。
3. 调试步骤和方法3.1 系统接地检测：使用专用仪器检测变电站的系统接地情况，包括主变、配电装置和各个设备的接地电阻、接地线的连接情况等。
3.2 电气参数测量：测量关键设备和回路的电流、电压、功率因数等参数，确保其在正常范围内，如发现异常或者不稳定的情况，需要进行进一步的分析和处理。
3.3 保护装置调试：对保护装置进行检查和测试，包括故障保护、过电压保护、过载保护等功能，确保其在发生故障时能够及时切除电源，保护设备和系统的安全。
3.4 系统稳定性验证：在调试过程中，需进行系统的稳定性验证，包括负荷承受能力的测试、短路电流的计算等，以确保变电站在正常运行时能够满足电力需求，并保持系统的稳定性。
4. 调试记录和报告在调试过程中，记录和保存每一个步骤的操作和结果，包括测量数据、故障处理记录等。
在调试完成后，将这些记录整理成调试报告，详细描述每一个步骤和结果，并提出建议性的意见和改进建议。
5. 安全注意事项5.1 人身安全：在进行电气调试时，必须优先确保人身安全，严禁单人操作和离开工作区域，必要时要采取必要的安全防护措施，如穿戴绝缘手套、手柄等。
5.2 系统保护：在调试过程中，要注意保护变电站设备和系统，确保调试操作不会对设备和系统造成损坏或影响其正常运行。
5.3 操作规范：调试人员必须熟悉相关操作规范和标准，按照规范进行调试操作，严禁随意更改或调整设备和系统参数。
6. 结论本文提出了一个合理的变电站电气调试方案，旨在确保设备的安全性和可靠性。
变电站电气调试方案

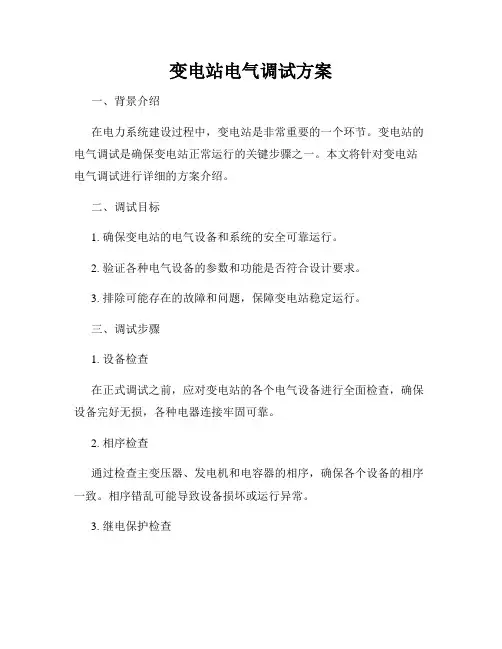

变电站电气调试方案一、背景介绍变电站是电力系统中重要的组成部分，负责电能的变换与传输。
为了确保变电站安全、稳定地运行，电气调试是必不可少的环节。
本文将介绍变电站电气调试方案的具体步骤和注意事项。
二、调试步骤1. 准备工作：在进行电气调试前，需进行以下准备工作：a. 提前制定详细的调试计划，并确保与相关人员进行沟通和确认；b. 准备必要的调试仪器和设备，如电压表、电流表、继电器测试仪等；c. 检查各项设备和线路的接地是否良好，确保人身安全；d. 确定调试期间的停电计划，并及时通知相关用户。
2. 电气设备检查：a. 对变压器进行初步检查，包括油位、绝缘电阻、绕组连接等；b. 检查断路器、隔离开关等开关设备的运行状态和机械连接；c. 检查保护装置的设置参数及动作逻辑，确保正确可靠；d. 检查母线及接地装置的接触情况，防止接触不良引起的故障；e. 对各个设备进行绝缘电阻测试，确保安全可靠。
3. 线路接线检查：a. 检查各个线缆的接线是否正确、牢固；b. 检查线路的相位、极性是否一致；c. 检查绝缘层的完好性，防止漏电和短路风险；d. 检查附属设备的接线及连接情况，如电流互感器、电压互感器等。
4. 电气参数测试：a. 测试变压器各个绕组的电阻、电压比等参数；b. 测试断路器、隔离开关等开关设备的断电和合闸时间；c. 测试保护装置的动作时间和动作电流；d. 测试继电器的工作状态和动作逻辑。
5. 系统整体调试：a. 逐个投入设备，测试并记录其运行参数；b. 确保各个设备和线路之间的连接正确可靠；c. 调试系统保护装置的联锁功能；d. 进行系统稳定性测试，模拟不同的负荷情况。
三、注意事项1. 安全第一：在进行电气调试时，必须严格遵守安全操作规程，确保人身安全；2. 仪器设备选择：根据具体调试需求，选择合适的仪器和设备；3. 参数记录：在调试过程中，详细记录各个设备和线路的参数，以便后续分析和比对；4. 联络沟通：调试期间需与相关人员进行及时沟通和交流，确保工作的顺利进行；5. 质量管理：严格按照质量管理规程执行电气调试工作，确保调试结果准确可靠。
变电站电气调试方案

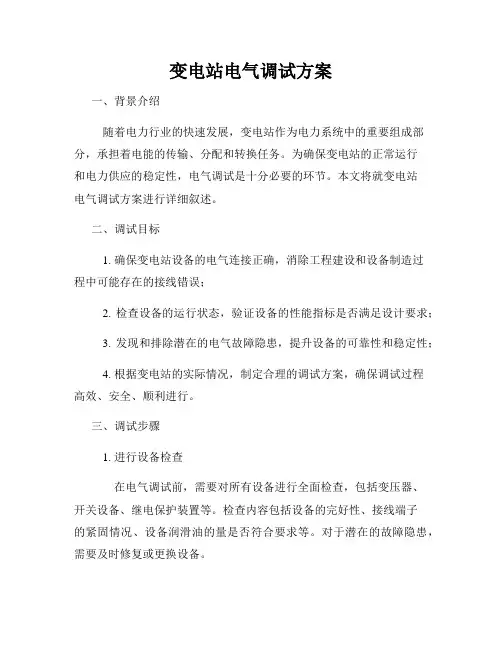

变电站电气调试方案一、调试背景随着电力系统的建设和发展，变电站的规模和数量不断增加。
而变电站的电气设备在安装完毕后，需要进行电气调试，以确保设备的正常运行和安全性。
本文将针对变电站电气调试方案进行详细的论述。
二、调试目标1. 确保变电站电气设备的各项功能正常。
2. 检查设备的接线和接地是否符合要求。
3. 准确测量设备的各项参数，如电流、电压、功率因数等。
4. 检查设备的保护装置是否设置正确，能够快速响应故障。
5. 检查设备的绝缘电阻是否符合要求，能够保证设备的安全性。
6. 验证设备的调试记录，以备后续运行和维护。
三、调试步骤1. 准备工作a. 确定调试时间和地点。
b. 准备所需工具和测试仪器。
c. 进行安全教育和培训，确保工作人员的安全意识和操作规范。
2. 设备检查a. 检查设备的接线和接地情况，确保符合要求。
b. 检查设备的仪表和保护装置，确认其正常工作。
c. 检查设备的绝缘电阻，确保安全可靠。
3. 功能检验a. 检查设备的操作功能，如开关的合闸和分闸、保护装置的投入和撤出等。
b. 检验设备的电流、电压、功率因数等参数，确保其准确性和稳定性。
c. 验证保护装置的动作特性，测试其响应时间和动作准确性。
4. 故障模拟与检验a. 进行故障模拟，测试保护装置对各种故障的响应。
b. 检验故障时的设备保护措施和动作情况，确保系统能够安全稳定地运行。
5. 数据记录和分析a. 记录各项测试数据和调试情况，做好详细的记录。
b. 对数据进行分析，发现问题并及时处理。
6. 调试总结和报告a. 总结整个调试过程中的问题和经验，形成调试报告。
b. 提出改进建议，以便后续运行和维护工作。
四、调试注意事项1. 调试过程中，必须遵守相关的安全规范和操作规程。
2. 调试时要做好记录，确保数据的准确性和完整性。
3. 如发现任何异常情况，应及时停止调试，并进行排查和处理。
4. 调试过程中，应密切关注设备的保护装置和安全状态，确保人员和设备的安全。
电力线路变电站调试方案三篇
《电力线路变电站调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电质量，新建的电力线路变电站需要进行全面的调试。
本次调试的变电站是[变电站名称]，该变电站采用了先进的电力设备和技术，具有较高的自动化程度和可靠性。
调试工作的顺利进行将为变电站的正式投入运行奠定坚实的基础。
二、施工步骤1. 调试前准备- 组织调试人员熟悉变电站的设计图纸、设备说明书和相关技术规范，了解变电站的结构、功能和操作方法。
- 检查调试设备和仪器的完好性和准确性，确保其能够满足调试要求。
- 准备好调试所需的工具、材料和安全防护用品。
- 对变电站的设备进行外观检查，检查设备是否有损坏、变形、锈蚀等情况，如有问题及时处理。
2. 一次设备调试- 变压器调试- 测量变压器的绕组直流电阻，检查各绕组的电阻值是否符合要求。
- 检查变压器的绝缘电阻，包括绕组对地绝缘电阻、绕组间绝缘电阻等，确保绝缘性能良好。
- 进行变压器的变比测量，检查变压器的变比是否与设计值相符。
- 进行变压器的空载试验和负载试验，检查变压器的空载损耗和负载损耗是否符合要求。
- 高压开关柜调试- 检查高压开关柜的机械性能，包括断路器的分合闸操作、隔离开关的分合闸操作等，确保操作灵活可靠。
- 测量高压开关柜的绝缘电阻，检查绝缘性能是否良好。
- 进行高压开关柜的继电保护调试，包括过流保护、速断保护、接地保护等，确保保护装置动作准确可靠。
- 母线调试- 检查母线的外观，检查母线是否有变形、损伤等情况。
- 测量母线的绝缘电阻，确保绝缘性能良好。
- 进行母线的耐压试验，检查母线的耐压能力是否符合要求。
3. 二次设备调试- 继电保护装置调试- 检查继电保护装置的外观，检查装置是否有损坏、变形等情况。
- 对继电保护装置进行校验，包括定值校验、动作时间校验等，确保保护装置动作准确可靠。
- 进行继电保护装置的联动试验，检查保护装置与一次设备的配合是否良好。
- 自动化系统调试- 检查自动化系统的硬件设备，包括服务器、工作站、网络设备等，确保设备完好无损。
变电站电气调试方案
变电站电气调试方案电气调试是电力工程中一项重要的工作，特别是对于变电站来说，它的地位更是不可忽略。
变电站作为电网中的重要设施，其稳定运行直接影响到电力送出方面的稳定性和可靠性，因此，电气调试方案的选择和实施显得尤为重要。
下面，我们就来介绍一下变电站电气调试方案的相关内容。
一、调试前的准备工作在开始电气调试前，我们必须进行一系列的准备工作，主要包括以下几个方面：1、制定详细的电气调试计划，包括需要进行的测试内容、测试的日期、测试的人员等相关信息；2、对调试设备进行检查，确保每个设备的连接正确、接线牢固；3、将调试的范围明确，并在现场存放充足的测试设备和工具以备不时之需；4、确认现场对隔离开关和接地开关的控制、信号线路以及直流电源电源正负极的接线等情况，避免因为这些因素导致调试失败。
二、电气调试方案的选择在电气调试方案的选择过程中，需根据变电站的实际情况和运行要求，具体考虑以下几个因素：1、考虑设备的使用情况，选择合适的电气调试工具。
如电压试验、直流电源、万用表等工具的使用情况；2、需要根据过去的经验和现场的情况来判断出变电站的一些基本问题，如开关柜、变压器等的接线是否正确，设备电气图能否正确理解，合并线路连接方式是否符合要求等；3、在调试时需要有切实可行的方法，如测试电源电压，监测信号量大小等。
并且，在调试过程中可适当增加安全性保护设备，避免因误操作而导致伤人或事故。
三、电气调试方案的具体操作步骤1、检测传输装置是否平稳在电气调试的初期阶段，我们需要检测变压器、接地变压器、控制变压器、高压开关等传输装置的电气参数。
通过对相关参数一一进行检测，判断每个装置是否平稳，避免因装置不稳定导致的电气问题。
2、检测保护装置在电气调试的中期阶段，我们需要进行保护装置的检测。
保护装置主要是指继电保护和操作保护。
通过对保护装置进行一系列的电气测试，如低电压展开试验、跳闸试验、闭合试验等，判断保护装置是否具备良好的保护效果。
变电站电气调试方案
变电站电气调试方案I. 引言变电站（Substation）是电力系统的重要组成部分，用于将高压电力转换为低压电力以供用户使用。
在变电站建设完成后，为了保证其正常运行和安全可靠，电气调试工作至关重要。
本文将详细介绍变电站电气调试方案。
II. 背景在变电站建设过程中，各种设备和系统被安装和连通，但存在着各种潜在问题。
因此，电气调试是一项必要的工作，旨在确保设备和系统的运行符合设计要求，并排除潜在问题。
III. 调试步骤1. 准备工作在进行电气调试之前，需要进行充分的准备工作。
这包括：- 确定调试范围和目标；- 编制详细的调试计划，并明确各项任务和责任人；- 配置必要的工具和设备，并检查其工作状态；- 准备必要的安全措施，并确保调试人员具备相关的安全培训和资质。
2. 系统检查在进行任何调试操作之前，需要对变电站的系统进行全面检查。
这包括检查设备的连接情况、电源供应是否正常、保护装置的设置是否正确等。
3. 功能测试在完成系统检查后，进行功能测试是非常关键的。
通过对各个设备和系统进行操作，测试其功能是否正常。
例如，开关的开合是否灵活可靠，保护装置是否切断电力供应等。
4. 跨系统测试在确保各个设备和系统功能正常的基础上，需要进行跨系统的测试。
这包括联调测试和并机测试等，以验证变电站中各个系统之间的联动是否协调一致。
5. 故障模拟与应急响应在调试过程中，需要模拟各种异常情况，以验证变电站的应急响应机制。
例如，模拟电力供应中断、短路等故障，测试保护装置的动作是否迅速准确。
6. 系统性能评估最后，对变电站的整体性能进行评估。
这包括对设备的容量、效率、稳定性等指标进行测试和分析，以确保变电站能够满足预期的运行要求。
IV. 数据记录与报告在调试过程中，需要详细记录各项测试结果和相关数据。
这些数据将用于分析和优化变电站的电气系统。
最终，需要编制完整的调试报告，其中包括调试过程、发现的问题、解决方案以及最终调试结果等。
V. 安全考虑在进行变电站电气调试时，安全始终是首要考虑的因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站电气调试的基本方案
电力工程中，从最初的图纸设计到投入运行，电气设备的调试是相当重要的一步，预结算书里电气调试也是必不可少的，让我们一起简单的了解和学习电气调试的基本项目和操作。
电气调试主要指的是电气设备的调整和试验。
在现场按照设计图纸安装完毕后不可以直接投入运行。
为了使设备能够安全、合理、正常的运行；避免发生意外事故给国家造成经济损失、避免发生人员伤亡，必须进行调试工作。
只有经过电气调试合格之后，电气设备才能够投入运行。
其工作质量直接决定电气设备投产后的工作效率、质量，决定电气自动化的实施程度。
电气调试按时间大致分为前期准备阶段、调试阶段、试运行阶段、调试收尾阶段。
前期准备阶段主要是对变电所一次设备、二次设备进行初步了解，全面掌握综自系统性能、具体装置、屏功能，达到进行系统调试的要求。
调试阶段即结合设计要求和系统功能进行全面细致的试验，以满足变电所的试运行条件。
试运行阶段即在所有一、二次设备带电、综自系统全部功能均投入运行的情况下，检验综自系统反映的正确性。
在试运行结束后，针．
对试运行过程中反映出的问题进行消缺处理。
最后，在调试收尾阶段做好维护人员和运行人员的培训，文件资料的整理和移交。
一、一次设备调试：
参照《电气装置安装工程电气设备交接验收规程》、《电力建设安全工作规程》（变电所部分）及变电站电气二次图纸等标准进行。
对于站内设备的试验应严格按有关规程规范所规定的试验项目进行试验。
1、电力变压器的试验项目,应包括下列内容：
a. 测量绕组连同套管的直流电阻;
b. 检查所有分接头的变压比;
c. 检查变压器的三相接线组别和单相变压器引出线的极性;
d. 测量绕组连同套管的绝缘电阻、吸收比或极化指数;
e. 测量绕组连同套管的介质损耗角正切值tg;
f. 测量绕组连同套管的直流泄漏电流;
g. 绕组连同套管的交流耐压试验（35KV及以下）;
h. 绕组连同套管的局部放电试验;
i. 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；
j. 非纯瓷套管的试验;
k. 绝缘油试验;
l. 有载调压切换装置的检查和试验；
m. 额定电压下的冲击合闸试验;
n. 检查相位。
2、互感器的试验项目,应包括下列内容：
a. 测量绕组的绝缘电阻;
b. 绕组连同套管对外壳的交流耐压试验（35KV及以下）；
c. 测量35kV 及以上互感器一次绕组连同套管的介质损耗角正切值tg;
d. 油浸式互感器的绝缘油试验;
e. 测量电压互感器一次绕组的直流电阻;
f. 测量电流互感器的励磁特性曲线;
g. 测量1000V 以上电压互感器的空载电流和励磁特性;
h. 检查互感器的三相结线组别和单相互感器引出线的极性;
i. 检查互感器变比
j. 35KV及以上固体绝缘互感器局部放电试验;
k. 电容分压器单元件的试验。
3、真空断路器的试验项目应包括下列内容：
a. 测量绝缘拉杆的绝缘电阻;
b. 测量每相导电回路的电阻;
c. 交流耐压试验;
d. 测量断路器的分、合闸时间;
e. 测量断路器主触头分、合闸的同期性；
f. 测量断路器合闸时触头的弹跳时间；
g. 断路器电容器的试验;
h. 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻;
i. 断路器操动机构的试验。
4、六氟化硫(SF6) 断路器试验项目,应包括下列内容：
a. 测量绝缘拉杆的绝缘电阻;
b. 测量每相导电回路的电阻;
c. 耐压试验（罐式或定开距及35KV以下断路器）；
d. 断路器电容器的试验；
f. 测量断路器的分、合闸时间;
g. 测量断路器的分、合闸速度;
h. 测量断路器主、辅触头分、合闸的同期性及配合时间;
i. 测量断路器分、合闸线圈绝缘电阻及直流电阻;
j. 断路器操动机构的试验;
k. 套管式电流互感器的试验；
l. 测量断路器内SF6 气体的微量水含量;
m. 密封性试验；
n. 气体密度继电器、压力表和压力动作阀的校验。
5、避雷器的试验项目,应包括下列内容：
a. 测量绝缘电阻;
b. 测量电导或泄漏电流,并检查组合元件的非线性系数；
c. 测量磁吹避雷器的交流电导电流;
d. 测量金属氧化物避雷器的持续电流;
e. 测量金属氧化物避雷器的工频参考电压或直流参考电压;
f. 测量FS 型阀式避雷器的工频放电电压;
g. 检查放电记数器动作情况及避雷器基座绝缘。
6、主回路电阻测量
制造厂应提供每个元件(或每个单元)的回路电阻值。
测试值应符合产品技术条件的规定,并不得超过出厂实测值的120%,还应注意三相平衡度的比较。
7、元件试验
各元件试验按GB 50150-91《电气装置安装工程电气设备交接试验标准》进行试验。
8、SF6气体的验收
8.1 应检查充入GIS 内新气的质量证明书(其内容包括:生产厂名称、产品名称、气瓶编号、净重、生产日期和检验报告单)。
8.2 充入GIS 内新气按规定抽样进行质量复核,应符合国标要求。
8.3 充入GIS 的每瓶气体,充前都应进行气体湿度测量,并符合国标要求,湿度超标者不得使用。
9、气体密封性试验
二、二次系统调试
1、保护试验
保护试验流程：保护元件调试→整组传动试验→通道联调→竣工验收及试运行
2、保护元件调试：
2.1 对保护装置进行外部检查，检查装置实际情况与设计是否相符，屏内连线是否正确，标号是否齐全，与图纸是否相符。
2.2 检查各插件拔、插应灵活，定位应良好，大电流端子的短接片在插件插入时应能顶开。
印刷电路无损伤，焊接质量应良好，无虚焊、脱焊现象，集成电路型号正确，后板配线应无断线。
2.3 绝缘及耐压试验时，将保护屏端口与外引入的电缆等回路全部断开，分别将电流、电压、直流控制信号回路所有端子连接在一起，用1000V摇表测回路对地及各回路间1分钟绝缘电阻均应符合要求。
2.4 在80%额定电压下检查逆变电源的自启动能力应正常。
在80%、100%、115%额定电压下检查逆变电源的输出电压及稳定性，各级电压应保持稳定。
2.5 检验打印机正常工作。
2.6 检验保护键盘功能应正常，保护装置自检正常，检查保护软件版本和程序检验应符合出厂值。
2.7 检验保护定值修改允许开关的功能、定值分页拔轮开关的功能，定值的失电保护功能，定值整定正确。
2.8 开关量输入回路检验正确。
2.9 调整模板变换系数的零漂、幅值特性、相位特性。
2.10 保护定值校验，在95%和的整定值下模拟各种故105%障进行校
验。
2.11 在保护装置动作和不动作的情况下，检查各功能回路输出触点信号是否正确。
2.12 对高频通道各加工设备的性能进行检验，注意通道设备的匹配连接。
3、二次回路检查及微机监控系统调试。
3.1 从一次侧加流的方法检查电流二次回路接线并校核电流互感器的变比。
3.2 微机监控系统的调试，根据厂家技术要求的检验项目进行。
4、整组传动试验。
4.1 断开断路器的跳、合闸回路，接入断路器模拟装置，每一套保护单独进行整组试验。
按保护的动作原理通入相应的模拟故障电压、电流，检查保护各元件的相互动作情况。
4.2 检测保护的动作时间，即向保护通入模拟故障分量，令保护动作向断路器发出跳闸脉冲的时间。
4.3 整定试验后，将同一被保护设备的所有保护装置连起来，进行整组检查试验，检查跳合回路、防跳回路、重合闸回路及压力闭锁回路动作情况等。
4.4 接入断路器跳合闸回路，模拟各类故障状态进行传动试验，检查
断路器跳合闸回路应正常。
4.5 高频通道联调，应在有关部门的协调下与线路对侧的高频保护配合一起进行。
5、带负荷试验
5.1 利用一次负荷电流和工作电压、电流相位关系。
5.2 核对系统间相位关系。
5.3 检查3U0、回路应满足保护装置要求。
3I05.4 核查保护定值与开关量状态处于正常。
5.5 带负荷检验正确后，恢复屏内接线，保护恢复正常。
