如何配置Intouch SIDirect DAServer 通过TCP_IP和S7 PLC通信

如何配置Intouch SIDirect DAServer 通过TCP/IP和S7 PLC通信如何配置SIDirect DAServer 通过TCP/IP实现和S7 PLC的通信概要介绍无需借助西门子的Simaticnet 软件,SIDirect DAS Server 可以通过标准的以太网卡访问S7 200, S7 300,S7 400 家族PLC。

SIDirect DAServer可以通过DDE, FastDDE, SuiteLink, OPC协议连接Windows客户端软件，如Wonderware InTouch。

本Tech Note 一步一步详细介绍了如何配置和使用Wonderware SIDirect DA Server连接/访问S7 PLC(这里，我们以S7-400 PLC 为例)，以及如何用DDE/SuiteLink协议访问此DA Server。

在开始之前，请确保已满足以下条件：1.仔细阅读并按照SIDirect DAServer的Readme文件及相关文档，来得到SIDirect DAServer所需要的系统需求，正确的安装过程，操作系统等信息。

2.安装SIDirect DAServer，如果已经安装了以前版本的SIDirect DAServer，请使用的"控制面板"中的"添加/删除程序"卸载，本Tech Note使用SIDirect DAServer 1.1版。

3.安装并配置以太网卡和TCP/IP协议。

4.确认你可以"Ping"通你要连接的PLC。

注意：请仔细阅读SIDirect DAServer的在线文档关于所支持的硬件和软件部分，SIDirect DAServer只支持TCP/IP 通信，不支持MPI，Profibus等其他非以太网方式。

本Tech Note假定用户具有并理解以太网，西门子S7 PLC 硬件/软件，Windows 操作系统，Wonderware FactorySuite组件，WWClinet, SIDirect DAServer的基本知识。

如何配置Intouch SIDirect DAServer 通过TCPIP和S7 PLC通信

SIDirect DAServer可以通过DDE, FastDDE, SuiteLink, OPC协议连接Windows客户端软件，如Wonderware InTouch。

2.安装SIDirect DAServer，如果已经安装了以前版本的SIDirect DAServer，请使用的"控制面板"中的"添加/删除程序"卸载，本Tech Note使用SIDirect DAServer 1.1版。

3.安装并配置以太网卡和TCP/IP协议。

4.确认你可以"Ping"通你要连接的PLC。

注意：请仔细阅读SIDirect DAServer的在线文档关于所支持的硬件和软件部分，SIDirect DAServer只支持TCP/IP 通信，不支持MPI，Profibus等其他非以太网方式。

本Tech Note假定用户具有并理解以太网，西门子S7 PLC 硬件/软件，Windows 操作系统，Wonderware FactorySuite组件，WWClinet, SIDirect DAServer的基本知识。

InTouch S7 IO Server 与西门子PLC通讯

Configuring Simatic Net PC Software V6.1 SP1 for s7 I/O Server to Access S7 PLC Via CP5611要求：需安装Simatic NCM PC/S7 v5.1 SP2 或STEP7 V5.1 SP2操作系统：Win2000 + SP3一、安装1、安装Simatic Net PC Software V6.1, Simatic NCM PC/S7 或STEP 7。

2、关机，安装CP5613卡。

二、配置Simatic Net1、开机，系统启动后，Simatic Net 自动搜索本机的西门子资源，并启动Commiong Wizard。

点击Next，进入下一步如上图配置通讯卡，其中Station adderss 不能与Profibus上的地址冲突，Transmission rate 和Bus profile 必须和PLC中的设定一样。

点击Next，进入下一步，若系统中有网卡，则会如下图如图选择, 点击Next，进入下一步。

如图配置，增加一个application, 也就是将要用到的Wonderware S7 I/O Server。

点击Next，进入下一步。

如图配置，点击Next进入下一步。

点击Next，进入下一步。

点击“确定”。

2、建立本机application 和PLC 的S7 协议的连接（需要通讯的每一个PLC都要建立一个连接）1）点击上图PC Station Wizard，弹出如下图对话框。

点击OK。

2）如图选择，点击“下一步”。

3）如图选择，点击“完成”。

左下栏会显示连接表（connection table）。

5）在表中选择一条空栏，打开右键菜单6）如图选择，点击OK继续。

上图中，Local ID 一项用户可以自定义，Partner 一栏下的Address项为PLC的Prifibus地址。

7）点击Address Details。

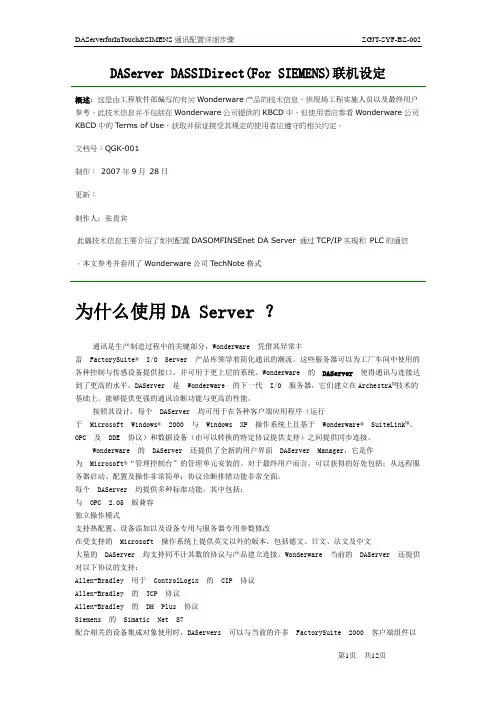

DAServerforInTouch通讯配置详细步骤(SIEMS)

DAServer DASSIDirect(For SIEMENS)联机设定概述：这是由工程软件部编写的有关Wonderware产品的技术信息，供现场工程实施人员以及最终用户参考。

此技术信息并不包括在Wonderware公司提供的KBCD中，但使用者应参看Wonderware公司KBCD中的Terms of Use，获取并保证接受其规定的使用者应遵守的相关约定。

文档号：QGK-001制作：2007年9月28日更新：制作人：张贵宾此篇技术信息主要介绍了如何配置DASOMFINSEnet DA Server 通过TCP/IP实现和PLC的通信。

本文参考并套用了Wonderware公司TechNote格式为什么使用DA Server ？通讯是生产制造过程中的关键部分，Wonderware 凭借其异常丰富FactorySuite®I/O Server 产品库领导着简化通讯的潮流。

这些服务器可以为工厂车间中使用的各种控制与传感设备提供接口，并可用于更上层的系统。

Wonderware 的DAServer使得通讯与连接达到了更高的水平。

DAServer 是Wonderware 的下一代I/O 服务器，它们建立在ArchestrA™技术的基础上。

能够提供更强的通讯诊断功能与更高的性能。

按照其设计，每个DAServer 均可用于在各种客户端应用程序（运行于Microsoft Windows®2000 与Windows XP 操作系统上且基于Wonderware®SuiteLink™、OPC 及DDE 协议）和数据设备（由可以转换的特定协议提供支持）之间提供同步连接。

Wonderware 的DAServer 还提供了全新的用户界面DAServer Manager，它是作为Microsoft®“管理控制台”的管理单元安装的。

对于最终用户而言，可以获得的好处包括：从远程服务器启动、配置及操作非常简单；协议诊断排错功能非常全面。

S与INTOUCH以太网通讯配置实例详解

INTOUCH与S7-300/400 PLC的以太网通讯的DASSIDirect S e r v e r设置步骤第一步：首先在电脑里安装INTOUCH v10.0版本软件，然后安装s7-300 Server :DAS_SIDirect2.0软件。

第二步：软件安装完成后在开始里面打开SMC：Sverver的配置界面如下图：第三步：如下图：在DASverver Manager中依次点开加号。

第四步：右键点击Configuration添加：ADDREDUNDANT_DEVICE Object.第五步：右键单击New_ProtCpS7_000添加Add S7Cp Object第六步：左键单击New_S7Cp_000出现右图：在Network Address:中填入PLC以太网地址，然后在右边Remote Slot No:中填入PLC 的CPU插槽号300填2, 400填3，其余的不填。

第七步：左键点击Device Groups,在Name下右键添加ADD，名字可以随便起。

第八步：名字起好后将作为INTOUCH的访问名。

第九步：点击右上角的保存按钮。

第十步：右键点击蓝条：激活Server第十一步：已经激活。

第十二步：打开Wonderware的WWclient.exe测试软件（可在网上下载）测试Server与PLC的通讯。

第十三步：Client的设置如图操作：第十四步：如图填写。

然后依次点击Create、Done.第十五步：点击Item将弹出下面窗口。

第十六步：如下图添加变量，完成后依次点击AdviseEx、Done。

第十七步：观察Client中的数值。

第十八步：设置INTOUCH：双击访问名。

弹出下面窗口：点击添加：访问名可以随便起，应用程序名就是这个，主题名是在第八步中起的名字。

然后点确定。

双击标记名字典：以下就不详细介绍了。

标记名规则：DB1.DBW0=DB1,W0DB1.DBD0=DB1,D0I0.0=IX0.0M0.0=MX0.0Q0.0=QM0.0后记：网上发布的一些这方面的文章介绍的比较繁琐，而且不全面，有时会把你弄蒙了，这里介绍的比较全面，而且简单易懂，希望大家多提意见，谢谢。

西门子 S7-300-400 通过以太网模块连接INTOUCH方法

西门子S7-300/400 通过以太网模块连接INTOUCH方法北京华科远创科技有限研发的远创智控以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，以特网通讯模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

PLC 以太网通讯模块可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

以太网通讯模块连接S7300模块连接INTOUCH，可以采用西门子S7TCP 驱动。

1、安装西门子S7TCP驱动程序“DASSIDirect”：运行【开始菜单/程序/Wonderware/System Management Console （SMC）程序】,在DAServer Manager下，找到【DASSIDirect】；2、右击【Configuration】，在菜单中选择【Add PortCpS7 Object】，右击【New_PortCpS7_000】并选择【Add S7Cp Object】，加入一个S7300的站点；只需要将模块的IP地址填入，其他参数默认；3、选择【Device Group】属性页，右击点击【Device Group】对话框中的空白地方，选择【Add】，添加一个Device Group，将【Topic_0】改为需要的名称，比如“S7300”，这个名称需要在INTOUCH 中使用；4、右击【ArchestrA.DASSIDirect】，选择【Activate Server】来启动此DA Server；5、打开INTOUCH 软件，【工具/配置/访问名】，添加访问名来对应DA Server 中的S7TCP 站点中的Device Group。

intouch与西门子OPC详解方法

一、配置STEP7 Micro/win以太网12、点击下一步至如下画面：用PPI线通讯上后可读取以太网模块位置。

以太网模块直接在CPU后为位置0，本项目为03下一步设置IP地址4继续下一步，出现以下画面：配置TSAP地址，本项目PLC为服务器，以太网位置为0，所以本地为“10.00”，若以太网位置为1，则为“10.01”，以此类推。

远程TSAP与本地不同即可。

设好后点击确认。

4、确认后点击下一步出现以下画面，点击建议地址，PLC会自动分配地址。

点击下一步至完成。

到此，以太网设置完成。

将项目保存，用PPI线下进PLC。

插上网线，更改电脑IP地址，应可“ping”的通，设置STEP通信，将PLC IP地址填进远程，双击刷新后可找到PLC，至此，PC机与PLC连接上。

二、设置PC ACCESS1、设置之前，先点击保存，将项目保存起来。

2、新建PLC3、在新建的PLC下新建项目，项目即为上位机需要的变量，名称、注释可更改。

4项目建完后，点击上图属性，填进PLC的IP地址和TSAP地址，注意，此处的TSA地址顺序与设置PLC以太网时相反，即本地、远程要颠倒一下。

设置完后点击确定。

5、PC ACCESS带测试客户端，如下图，选中项目，点击红圈处，可将项目移至测试端，也可拖动。

再点击红圈处右边一个按钮，可打开测试端，如PC ACCESS与PLC通讯正常，显示“好”，如下图所示：至此，PC ACCESS设置完毕。

三、intouch OPC fsgateway设置1，装好fsgateway，打开SMC，点击下图阴影位置，将fsgateway激活（打对勾为激活）。

2、点击下图阴影位置，添加OPC Object3、添加好后，出现下图，设置OPC：server node 如PC ACCESS与本软件在同一计算机上运行，server node为：localhost；点击server name右侧浏览按钮，会自动搜索到PC ACCESS 的服务器名称，选中后保存。

PLC与intouch之间通讯经典教程

安装FS Gateway
从Wonderware公司网页中下载FS Geteway的安装软件（ZIP文件）。将 ZIP文件解冻并进行安装。
启动FS Gateway
从开始菜单的[程序]中的点击 [Wonderware]，在点击[System Management Console]，启动SMC。打开DA服务器管理器后会看到 [ArchestrA.FSGate way]。
Update R指a定tePUpLdCa的te RpaotlelUipndga周te期。 RateUpdate Rate # DDE# DDE# DDE# D为D为E的为主为题：名：的：主：题端"_名口" +的名"主称_"题端+名口"的名_"主称+ 题端"_名口" 名+ 称组端名口称名组称名 +称# 组不+名需称+要组变+名更称其他的设定。
定义InTouch的访问名称
设定通讯协议设定通讯协选议择设"D定DE通"或讯"协Su议ite设L定ink"。通讯协议
从InTouch的[系统]菜单中选择[访问名称]。点击[添加]按钮，会出现下图的画面，从而进行OPC访问名称的定义。
访问名称访问名称指访定问In名To称uc访h软问件中所指定的任意的名称。名称程序名称程序名称作程为序程名序称名程称序输入"FSGateway"。名称主题名称主题名称指主定题在名SM称C中主指题定的主题名称名在称上例中主题名称为[New_OPC_000_New_OPCGroup_000]。
定义InTouch的标签名称 "I/O整数型"。

intouch连接西门子PLC配置连接详细说明

Intouch与西门子Simatic net 链接配置说明配置分以下五个步骤1、配置西门子pc 工作站2、配置simatic net station3、在step 7中下载配置4、配置Wonderware FactorySuite I/O severs5、intouch中的配置使用SIMA TIC NCM PC Manager配置参照1至3一、配置西门子pc 工作站双击打开配置窗口1.1打开配置窗口工控资料网工控资料网工控资料网1.2 配置application模块选中application模块配置application 的链接，如下图Connection名，在i/o severs 中使用,见4.2W 工控资料网工控资料网工控资料网二、配置simatic net station2.1 配置opc serverStation 名，与step7中station 名一致,见1.1 工控资料网工控资料网工控资料网W 工控资料网工控资料网工控资料网2.2 配置appliction2.3 配置IE general三、在step 7中下载配置3.1 Setting the PG-PC Interface3.2 编译下载选择pg/pc 接入路径（内部、mpi , 网卡等方式）工控资料网工控资料网工控资料网W 工控资料网工控资料网工控资料网四、配置Wonderware FactorySuite I/O severs4.2 配置Topic五、intouch中配置5.1 配置intouch 访问名Topic名称，在intouch标记字典中用到,见5.1Connection 名称，在step7中定义,见1.2工控资料网工控资料网工控资料网双击访问名Topic 在i/o servers中定义,见4.25.2 intouch 标记名字典W 工控资料网工控资料网工控资料网访问名，见5.1工控资料网,部分工控软件，还有其他大量软件没有列出,完美版本,部分软件有就精美包装,保证现场应用稳定,本站宗旨,诚信做事,诚恳待人：INTOUCH9.5各种点数以及无限点开发版，运行版,复制加密锁,Sentinel并口或者USB口IndustrialSQL Server 9.0 的500点、2500、5000点、25000点并口白色或者USB紫色加密锁SuiteVoyager2.5/2.6 Portal 授权，客户端定制授权加密锁iFIX4.0 150/300/900/无限点网络版,增强版,标准版,复制加密锁,OPC/ICLIENTTS功能和客户端可以定制,USB并口均可提供,并口蓝色加密锁,USB紫色加密锁iFIX3.5版本150/300/900/无限点网络版，开发，运行，复制加密锁,OPC/ICLIENTTS功能可以定制,USB并口均可提供iHistorain3.0历史数据库加密锁，500点，5000点，10000点，点定制,并口蓝色,USB紫色加密锁real portal 2.5数据库连接点(最大),访问客户端的定制(最大255)和利时DCS系统软件SmartProV3.1.3复制加密锁，并口蓝色或者USB紫色，点数定制施耐德MonitorPro7.2上位机监控软件正版注册码工控资料网工控资料网工控资料网西门子Spro4.1楼宇自控软件破解,模拟狗世界知名PLC ,DCS系统OPC SERVER软件130多种――具体请咨询力控3.62无限点破解，力控5.0无限点破解，硬件复制加密锁MCGS5.5,MCGS6.2无限点通用版本，无限点无限客户端网络版本，硬件复制加密锁CITECT6.1,CITECT6.0 、CITECT5.5网络版本复制加密锁PCschematic7.0/8.0中文版完美破解Visual Control1.76 破解，完美复制加密锁ISAGRAF3.41/3.5 破解，复制加密锁Cimplicity ME4.0/5.0/5.5授权破解带加密锁,标准版本,专业版本和利时CONMAKER3.1.3复制无限点加密锁,SENTINEL蓝色并口,USB口紫色组态王6.52\6.51\6.5\6.03\6.02\复制加密锁KingACT1.5各种规模版完美破解MCGS6.22\5.5\5.11 网络版、单机版复制加密锁力控2.62b\3.1\3.62\5.0单机,网络版本完美破解开物2.08\3.3.8.16 单机网络版本复制加密锁ifix4.0\3.5\3.0\2.6 网络版、单机版复制加密锁iClientTS 5/10/25客户端复制加密锁intouch9.5\9.0\8.0\7.11\7.0 完整版复制加密锁Citect6.0\5.5\5.42 网络版单机版复制加密锁Genesis32 V7.0 正版注册码Cimplicity6.0\6.1\6.1sp4 HMI 无限点完美破解水晶报表8.5/9.2 完美破解W 工控资料网工控资料网工控资料网linkmasterV2.20.08注册机PCschematic5.0\6.0\7.0\8.0电气绘图软件完美破解三菱、OMRON、AB 系列PLC解密软件西门子s7-200,S7-300PLC上载程序密码解密软件霍尼维尔Plantscape 5000点,5个站复制加密锁E-mail:Matthew_999@,gkzlw@,QQ:Homepage:工控资料网MB:。

PLC与intouch之间通讯经典教程

Intouch与Excel通信（DDE） 1、建立Excel文件作为数据源。如：c:\data\kong.xls 在数据交换时必须先打开对应的excel文件（DDE服务端） 2、配置访问名如下图：
3、单元格内数据的交互，直接引用和标记名引用两种方式： 1〉、直接引用形式访问名:行号列号（单元格），如：excel:R1C6
11. 启动启动启动启动MelsecEthernet ,于Takebishi.MelsecEthernet.1上按下鼠标右键,选到 Activate Server 就可以启动DAServer . 当选到Configure As Service 的Auto Service ,将可以自动启动于Service .
安装FS Gateway
从Wonderware公司网页中下载FS Geteway的安装软件（ZIP文件）。将 ZIP文件解冻并进行安装。
启动FS Gateway
从开始菜单的[程序]中的点击 [Wonderware]，在点击[System Management Console]，启动SMC。打开DA服务器管理器后会看到 [ArchestrA.FSGate way]。
4. 在点选红框处的”+”,新增Item .
5. 再点选红框处的”…” ,可以进入OPCServer Browser 6. 点选路径(MELSECA\PLC_Q),选到Item (D0).
7. 鼠标左键点到D0,不要放开再拖到Basket 窗口再放开鼠标左键,再按OK钮. 8. 再将Attribute 改成你要的Name .
我已经把INTOUCH和EXCEL连接起来了，但是我们要通过I/O在EXCEL中西门子S7-200 进行数据交换，通过上面的方法。改变INTOUCH可使excel相应的单元变0，1。但是这样不能连接相应的S7-200的相关输入输出，请教。

Intouch_IO_Server与Siemens配置

软件安装完之后，在进行配置前，将Archestra.DASS7.1设为停止。

并且将intouch应用程序，PLC程序，及intouch授权放入工控机。

（1）点击工具栏的PCStation图标。

（2）打开。

（3）选择第一行，单击右键，添加。

（5）出现提示框，继续OK。

（7）出现一个提示框，OK。

又出现一个设置框，将Station addres设为0。

bus profile选为DP。

Transmission rate设为1.5Mbps.（此波特率要与PLC的相同）。

OK。

然后退出简单设置。

（11）点击PCStation的详细配置。

（12）查找PLC程序。

（13）找到打开，打开下级菜单，出现SIMA TIC 300Station。

（工控机中的程序名必须和PLC中的相同）。

（14）右击程序名\Insert New Object\SIMATIC PC Station。

（15）修改名称，要求与简单配置中相同。

（16）名称相同后，PCSation前面会出现一个小箭头。

（17）点击configuration。

（18）点击PCStation的第一个槽，选择和简单配置中相同的部件。

找到Application,双击。

查看General的name是Application,ok。

（19）第二个插槽添加5613 A2，双击添加。

（20）选择PROFIBUS（1），OK。

（21）双击CP5613 A2。

（22）选择operating mode,将assigned application设为Application.OK。

然后编辑并保存。

（23）点击网络配置。

（24）点一下PCStation的Application。

在下面双击第一行。

（25）点OK，查看信息是否正确，确定。

（26）出现提示框，关闭。

（27）回到主画面，将options\set pc/pc Interface设为pc internal(local)本地，OK。

（28）点击PCStation,下载。

DAServerforInTouch通讯配置详细步骤(SIEMS)

DAServer DASSIDirect(For SIEMENS)联机设定概述：这是由工程软件部编写的有关Wonderware产品的技术信息，供现场工程实施人员以及最终用户参考。

此技术信息并不包括在Wonderware公司提供的KBCD中，但使用者应参看Wonderware公司KBCD中的Terms of Use，获取并保证接受其规定的使用者应遵守的相关约定。

文档号：QGK-001制作：2007年9月28日更新：制作人：张贵宾此篇技术信息主要介绍了如何配置DASOMFINSEnet DA Server 通过TCP/IP实现和PLC的通信。

这些服务器可以为工厂车间中使用的各种控制与传感设备提供接口，并可用于更上层的系统。

Wonderware 的DAServer使得通讯与连接达到了更高的水平。

DAServer 是Wonderware 的下一代I/O 服务器，它们建立在ArchestrA™技术的基础上。

能够提供更强的通讯诊断功能与更高的性能。

Wonderware 的DAServer 还提供了全新的用户界面DAServer Manager，它是作为Microsoft®“管理控制台”的管理单元安装的。

对于最终用户而言，可以获得的好处包括：从远程服务器启动、配置及操作非常简单；协议诊断排错功能非常全面。

intouch与西门子ss新编s的以太网通讯配置

Intouch与西门子S7-200/S7-300/S7-400的以太网通讯配置无需借助西门子的Simaticnet软件,SIDirectDASServer可以通过标准的以太网卡访问S7200,S7300,S7400家族PLC。

SIDirectDAServer可以通过DDE,FastDDE,SuiteLink,OPC协议连接Windows客户端软件，如WonderwareInTouch。

注意：SIDirectDAServer只支持TCP/IP通信，不支持MPI，Profibus等其他非以太网方式。

这里以Intouch2014与西门子400的以太网冗余通讯为例，所需软件如下：Intouch2014要求采用版本的驱动，等采用更低版本如等。

配置SIDirectDAServer步骤如下：1、开始菜单——所有程序——Wonderware——SystemManagementConsole，双击启动SystemManagementConsole程序；2、在ArchestrASystemManagementConsole(SMC)中找到“DAServerManager”，依次展开DefaultGroup——Local——、展开，并选择“Configuration”，将出现如下“GlobalParameters”对话框：【参数一般默认不修改】◆DeviceGroupUpdateInterval:定义DeviceGroup的默认更新时间间隔◆SlowPollInterval:定义当连接发生问题进入“SlowPoll”模式时，DAServer查询设备的时间间隔。

当通信恢复正常后，DAServer的查询间隔调整为DeviceGroup的查询间隔。

◆TransactiontoSubscriptionRatio：“Transaction”是来自于DDE/SL/OPC客户端的读／写消息，“Subscription”是有处于“需采集”状态的数据点产生的，“Subscription”按“UpdateInterval”为间隔周期性发送。

InTouch与西门子及施耐德PLC通讯

InTouch与西门子及施耐德PLC通讯概要：通讯是工业生产过程中的关键部分，Wonderware 凭借其丰富的I/O Server产品库领导着简化通讯的潮流。

这些服务器可以为生产现场中使用的各种控制与传感设备提供接口，而Wonderware的DAServer使得通讯与连接达到了更高的水平。

DAServer作为Wonderware 的服务器，能够提供更强的通讯诊断功能与更高的性能。

本文主要介绍了如何配置DAServer来实现通过TCP/IP协议与西门子、施耐德PLC的通讯。

作为一款常用的监控组态软件，InTouch是面向监控与数据采集的软件平台工具，具有丰富的设置项目，使用方式灵活，功能强大。

它最早主要解决人机图形界面问题，随着它的快速发展，实时数据库、实时控制、通信及联网、开放数据接口对I/O设备的广泛支持已经成为它的主要内容。

随着技术的发展和市场需求的增加，PLC的结构和功能也不断改进，生产厂家不断推出功能更强的PLC新产品，如西门子公司在S5系列PLC的基础上推出了S7系列PLC，如施耐德公司推出的昆腾系列PLC。

一、InTouch与西门子PLC通讯1.首先需要在工控机上安装画面组态软件InTouch，本例子中安装的版本为InTouch 10.6；2.在工控机上安装与西门子PCL通讯的驱动SIDirect DAServer3.0：购买的每套正版InTouch软件中都附有一张通讯驱动光盘，其中就包含与西门子PLC通讯的驱动，如图1所示；图25.右键点击Configuration，然后选择Add PortCpS7 Object，此时就新建了一个名字为New_PortCpS7_000的西门子通讯项目，然后再右键单击 New_PortCpS7_000，就可以选择建立与S7-200或S7-300系列的PLC通讯，本文中以S7-300为例子，如图3所示；6.对新建的与S7-300系列PLC通讯的项目进行配置，具体的参数设置对话框如图4所示：图4Network Address：输入PLC的IP地址，在此例子中PLC的IP地址为128.1.1.104，同时要确保工控机的IP地址与PLC的IP地址在同一网段上，在此例子中将工控机的IP地址设置为128.1.1.201；Local TSAP：定义本地站的传输服务访问点，这两位数字都为16位进制数字，推荐设置为1.0；Remote TSAP：定义PLC的传输服务访问点；Remote Rack No：定义PLC的通讯模块所在的机架号；Remote Slot No：定义PLC的通讯模块所在的插槽号；Connection Resource：定义连接资源，从下拉框中选择16进制的连接资源。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

I n t o u c h与西门子S7-200/S7-300/S7-400的以太网通讯配置
无需借助西门子的Simaticnet 软件,SIDirect DAS Server 可以通过标准的以太网卡访问S7 200, S7 300,S7 400 家族PLC。

SIDirect DAServer可以通过DDE, FastDDE, SuiteLink, OPC
协议连接Windows客户端软件，如Wonderware InTouch。

注意： SIDirect DAServer只支持TCP/IP通信，不支持MPI，Profibus等其他非以太网方式。

这里以Intouch2014与西门子400的以太网冗余通讯为例，所需软件如下：
Intouch2014要求采用SIDirect 版本的驱动，等采用更低版本如等。

配置SIDirect DAServer 步骤如下：
1、开始菜单——所有程序——Wonderware——System Management Console，双击启动System Management Console程序；
2、在ArchestrA System Management Console(SMC)中找到“DAServer Manager”，依次展开Default Group——Local——、展开，并选择“Configuration”，将出现如下“Global Parameters”对话框：【参数一般默认不修改】
◆Device Group Update Interval: 定义Device Group的默认更新时间间隔
◆ Slow Poll Interval: 定义当连接发生问题进入“Slow Poll”模式时，DAServer查询设备的时间间隔。

当通信恢复正常后，DAServer的查询间隔调整为Device Group的查询间隔。

◆Transaction to Subscription Ratio：“Transaction”是来自于DDE/SL/OPC客户端的读／写消息，“Subscription”是有处于“需采集”状态的数据点产生的，“Subscription”按“Update Interval”为间隔周期性发送。

“Transaction to Subscription Ratio”定义DAServer在发送一个Subscription前可以发送的Transaction的最大数目。

它是当有多个等待中的Transaction时，Transaction和Subscription的比例，比例的后者总是为１。

所以，默认设置为2表示Transaction和Subscription的比例是2:1。

这个比例确保当Transaction非常繁忙时，任有一定数量的Subscription动作。

例如：比例设为2, 同时有3个Transaction, 2个Subscription准备好，Toolkit将先发送2个Transaction，1个Subscription, 在发送1个Transaction, 1个Subscription。

◆Transaction Message Timeout: 每个Transaction(读／写／刷新等)消息的超时设置，这个超时设置使得客户端不会由于某种原因Transaction永久不被发送时导致被挂起。

这是一个Transaction中消息更新的最大允许时间。

此数字应该设置为一个单独的数据更新不应超过此时间设置。

◆Server Protocal Timer: 因为SIDirect DAServer使用事件驱动的协议引擎，此选项无效。

◆Ｄiagnostic Backlog Size: 定义在“Transaction Diagnostic”根上可显示的最大的Transaction数。

◆Poke Mode: 有以下有效模式：
- Control 保持写数据的顺序不改变，并且不合并Transaction。

- Transaction 使用保留要写的第１，第２和最后一个数据的合并方式保持写数据的顺序。

- Optimization 不保持写数据的顺序，并且合并写数据的Transaction，只写入最后一个要写的数据。

◆Case Sensitive: 控制DAServer按大小写顺利扫描数据项和Device Group。

◆Device Group Cache: 此参数保留将来使用。

◆Simulation Mode: 此设置在此SIDirect DAServer中无效。

◆System Items: 此参数控制系统数据点是否出现在浏览窗口中，是否做为DAServer数据采集接口的有效数据项。

◆Unique Device Groups: 此参数控制是否检查Device Group在整个DAServer中的唯一性。

4、右键点击“Configuration”，选择“Add PortCpS7 Object”，新增一个New_PortCp_000，如下图所示：
5、右击New_PortCp_000可新增一个S7Cp Object【适用于S7-300/400】，或新增一个S7Cp_200 Object【适用于S7-200】；这里以S7Cp Object为例，出现如下S7参数设置对话框：
◆ Network Address: 输入PLC 的IP 地址，在此例子中，PLC 的IP 地址是 ◆ Local TSAP: 定义本地站的传输服务访问点，第一为数字定义设备，第一位数字为0，推荐设置为 ◆ Remote TSAP: 定义PLC 的传输服务访问点。

◆ Remote Rack No.: 输入10进制机架号。

设置IP 地机架号、插槽
◆Remote Slot No.: 输入10进制的CPU槽号。

在本例中，机架号设为0,CPU槽号设为5(电源模块占2个槽，冗余双电源模块，所以CPU槽号为5)。

◆Connection Resource: 从下拉框中选择16进制的连接资源，默认3即可。

6、选择“Device Group”属性页，右键点击“Device Group”对话框中的空白地方，添加新的Device Group(类似主题名)到Device Group对话框中。

选择并右击新增的默认名Topic_0，重新命名为一个有意义的名字，如S7PLC【此名称与Intouch通讯时的主题名一致】，如下图所示：
驱动名
7、激活DAServer，右击——Configure As Service——Auto Service，选用Auto Service；
右击——Active Server激活驱动DAServer，的图标由红色“X”变为绿色“√”
8、对于400冗余的PLC，需做冗余配置，右击New_PortCp_000再新增一个S7Cp Object对象，设置冗余IP地址、机架号、插槽号。

如下图所示：
备用IP地
9、选择“Device Group”属性页，右键点击“Device Group”对话框中的空白地方，添加新的Device Group(类似主题名)到Device Group对话框中，如S7PLC1。

10、右击Configuration，选择新增一个冗余对象“Add REDUNDANT_DEVICE Object”
11、如下图在中选择主设备PLC名称、冗余设备PLC名称，Ping Item选择PLC中使用到的一个变量名或地址即可。

如下图所示：注意事项：与西门子以太网通讯，Intouch变量地址格式需以“,”代替“.”具体如下：
PLC地址Intouch地址格式
温度等分辨率设置：类型改为IO实型，地址还是W格式。
