高碳锰铁

高碳锰铁生产原理

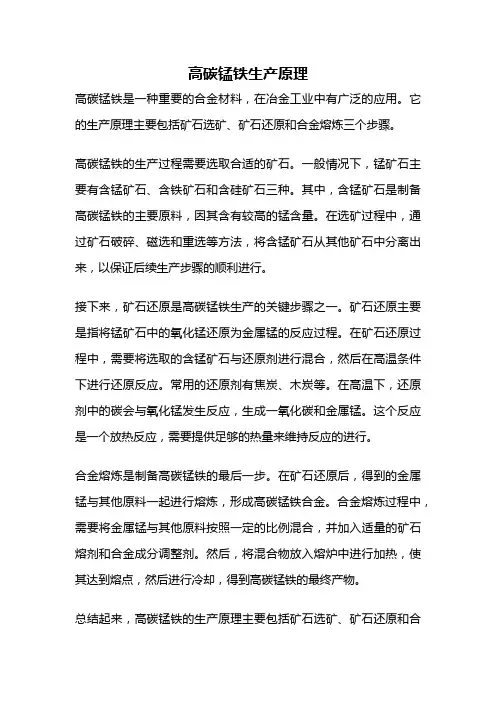

高碳锰铁生产原理高碳锰铁是一种重要的合金材料，在冶金工业中有广泛的应用。

它的生产原理主要包括矿石选矿、矿石还原和合金熔炼三个步骤。

高碳锰铁的生产过程需要选取合适的矿石。

一般情况下，锰矿石主要有含锰矿石、含铁矿石和含硅矿石三种。

其中，含锰矿石是制备高碳锰铁的主要原料，因其含有较高的锰含量。

在选矿过程中，通过矿石破碎、磁选和重选等方法，将含锰矿石从其他矿石中分离出来，以保证后续生产步骤的顺利进行。

接下来，矿石还原是高碳锰铁生产的关键步骤之一。

矿石还原主要是指将锰矿石中的氧化锰还原为金属锰的反应过程。

在矿石还原过程中，需要将选取的含锰矿石与还原剂进行混合，然后在高温条件下进行还原反应。

常用的还原剂有焦炭、木炭等。

在高温下，还原剂中的碳会与氧化锰发生反应，生成一氧化碳和金属锰。

这个反应是一个放热反应，需要提供足够的热量来维持反应的进行。

合金熔炼是制备高碳锰铁的最后一步。

在矿石还原后，得到的金属锰与其他原料一起进行熔炼，形成高碳锰铁合金。

合金熔炼过程中，需要将金属锰与其他原料按照一定的比例混合，并加入适量的矿石熔剂和合金成分调整剂。

然后，将混合物放入熔炉中进行加热，使其达到熔点，然后进行冷却，得到高碳锰铁的最终产物。

总结起来，高碳锰铁的生产原理主要包括矿石选矿、矿石还原和合金熔炼三个步骤。

通过选取合适的矿石，进行矿石还原，最后进行合金熔炼，可以得到高碳锰铁合金。

高碳锰铁作为一种重要的合金材料，在钢铁冶金、电力、化工等领域有广泛的应用。

它具有高强度、高硬度、耐磨性好等特点，可以提高钢铁的硬度和韧性，同时也可以用作合金添加剂，提高其他金属材料的性能。

随着工业的发展和技术的进步，高碳锰铁的生产技术也在不断改进，以满足不同领域对高碳锰铁的需求。

高碳锰铁培训教程1.1锰铁的定义锰铁是以锰矿石为原料。

在高炉或电炉中熔炼而成的。

锰铁也是钢中常用的脱氧剂，锰还有脱硫和减少硫的有害影响的作用。

因而在各种钢和铸铁中，几乎都含有一定数量的锰。

锰铁还作为重要的合金剂。

作为合金剂加入钢中，能改善钢的力学性能，增加钢的强度，延展性、韧性及耐磨能力.广泛地用于结构钢、工具钢、不锈耐热钢。

耐磨钢等合金钢中。

锰铁是铸铁和炼钢的重要辅助材料.随着中低碳锰铁生产工艺的进步，高碳锰铁还可用于生产中低碳锰铁. 在炼制合金钢中,锰铁是锰钢的合金加入剂。

1.2 学名、别名学名：高碳锰铁合金简称：高碳锰铁、高锰、锰铁、碳锰1.3外观状态断面呈深灰色，并带有蓝黄闪光色彩，性质硬脆。

外观、状态1.4高碳锰铁生产工艺高碳锰铁的冶炼方式一、高炉法生产：高碳锰铁最早是采用高炉生产的，其产量高，成本低，目前国内外还在广泛用。

高炉法是把锰矿、焦炭和石灰等料分别加入高炉内进行冶炼。

二、电炉法生产：高碳锰铁是以电能为热源，焦炭为还原剂，在炉身较矮的还原电炉中生产高碳锰铁的一种方法。

（无溶剂法、溶剂法、少溶剂法）高炉锰铁生产工艺流程电炉法冶炼高炉法杂质含量高用焦炭量大成本相对低更高污染由于高炉法需要的焦炭量大，相应地带入产品中的磷含量高，容易获得高磷产品。

电炉法杂质含量低用电量大成本高更高能耗由于电炉法需要的焦炭量大大小于高炉法对焦炭的需要量，冶炼一吨高碳锰需要的炉料量也少一些，相应地带入产品中的磷含量较低，容易获得低磷产品。

两种冶炼方法对比1.5国家标准•锰铁中华人民共和国国家标准（GB\T3795-2006）•电炉高碳锰铁牌号•锰铁中华人民共和国国家标准（GB\T3795-2006）•电炉高碳锰铁牌号类别牌号化学成分/%M nCS iPSⅠⅡⅠⅡ≤电炉高碳锰铁FeMn78C8.075.0-82.07.5 1.5 2.50.200.330.03FeMn74C7.570.0-77.07.02.03.00.250.380.03FeMn68C7.065.0-72.07.0 2.5 4.50.250.400.03类别牌号化学成分/%MnCSiPSⅠⅡⅠⅡ≤高炉锰铁FeMn7875.0-82.07.51.02.00.250.350.03FeMn7370.0-75.07.5 1.0 2.00.250.350.03FeMn6865.0-70.07.0 1.0 2.00.300.400.03FeMn6360.0-65.07.01.02.00.300.400.03高炉高碳锰铁牌号主要元素及杂质含量:Mn , P , Si , C , S , FeMn+Fe之和占92左右•含量标准•P<0.2(0.25)一组0.25 < P<0.4 二组高磷P0.6-0.8 •SI<1.5 一组 1.5 <SI<3 二组高硅Si4以上•2<C<8 常见C 6-7之间低碳C4或5左右•(注意跟中锰区别点)•S<0.032.1高锰的应用领域应用领域：高锰广泛的应用于炼钢,铸造和机械制造行业,具体应用于生产中低合金钢,螺纹钢,普碳钢,高锰钢,工具钢,不锈耐热钢,耐磨钢,玛钢等,另外还应用于一些铸件,包括铸钢件和铸铁件,矿山机械行业,精密铸造等行业均有广泛的应用。

高碳锰铁熔点

高碳锰铁熔点全文共四篇示例，供读者参考第一篇示例：高碳锰铁是一种重要的合金材料，通常用于钢铁生产中。

它的熔点是指其在加热至一定温度时开始熔化的温度。

高碳锰铁的熔点是决定其熔化特性的重要指标，对于生产工艺和产品质量有着重要的影响。

高碳锰铁的熔点通常在1300°C至1500°C之间，具体取决于其碳含量、锰含量等成分。

一般来说，高碳锰铁的熔点较高，说明其熔化温度较高，加工难度也较大。

而熔点较低的高碳锰铁则更容易加工，但可能会影响其性能和稳定性。

在生产过程中，控制高碳锰铁的熔点是至关重要的。

熔点过高或过低都会影响其熔化温度和熔化速度，影响产品的质量和生产效率。

在生产过程中要根据实际需要精确控制高碳锰铁的熔点，保证产品的质量和性能。

高碳锰铁的熔点还会受到其他因素的影响，如加热速度、热处理工艺等。

在加热过程中要控制加热速度，避免因温度急剧升高而造成高碳锰铁的熔点波动。

在热处理过程中也要根据实际需要选择合适的工艺，以确保高碳锰铁的熔点达到预期值。

第二篇示例：高碳锰铁是一种重要的合金材料，其熔点是指其熔化为液态状态所需要的温度。

关于高碳锰铁的熔点，我们需要了解其物理性质、化学成分以及熔点的影响因素等方面的知识。

高碳锰铁是一种含有较高碳和锰的铁合金，其化学成分主要包括铁、碳、锰等元素。

高碳锰铁的碳含量一般在1.0%以上，锰含量在65%以上。

这种合金具有硬度高、强度大、耐磨性好等优点，广泛应用于钢铁工业中的合金钢、耐磨钢、不锈钢等材料的制备中。

高碳锰铁的熔点是在其加热过程中，当其达到一定温度时开始熔化为液态状态。

一般来说，高碳锰铁的熔点在1500℃以上，取决于其具体化学成分和加工质量。

熔点的高低直接影响了高碳锰铁的熔炼和制备工艺。

高碳锰铁的熔点受到多种因素的影响，首先是其化学成分。

碳和锰等元素的含量会直接影响合金的熔点，含有较高碳和锰的高碳锰铁熔点相对较高。

其次是加工工艺的影响，比如合金的结晶度、晶粒大小等因素都会影响合金的熔点。

高碳锰铁化学成分标准

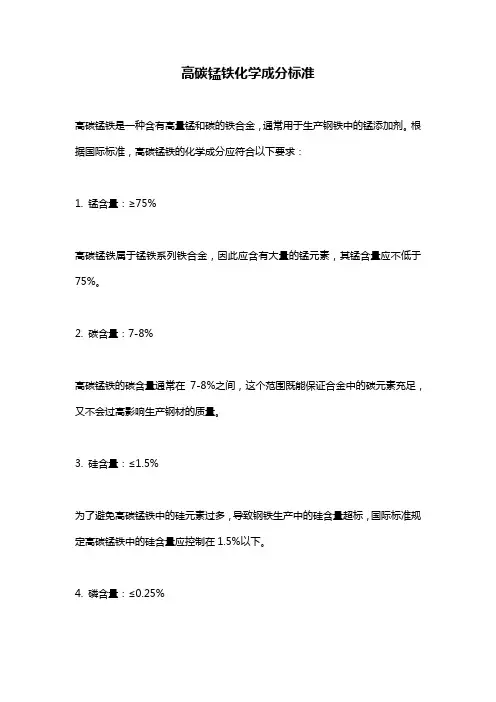

高碳锰铁化学成分标准
高碳锰铁是一种含有高量锰和碳的铁合金，通常用于生产钢铁中的锰添加剂。

根据国际标准，高碳锰铁的化学成分应符合以下要求：
1. 锰含量：≥75%
高碳锰铁属于锰铁系列铁合金，因此应含有大量的锰元素，其锰含量应不低于75%。

2. 碳含量：7-8%
高碳锰铁的碳含量通常在7-8%之间，这个范围既能保证合金中的碳元素充足，又不会过高影响生产钢材的质量。

3. 硅含量：≤1.5%
为了避免高碳锰铁中的硅元素过多，导致钢铁生产中的硅含量超标，国际标准规定高碳锰铁中的硅含量应控制在1.5%以下。

4. 磷含量：≤0.25%
高碳锰铁中的磷含量应尽量减少，以避免其在钢铁生产过程中对钢材性能的负面影响。

因此，国际标准规定高碳锰铁中的磷含量应不超过0.25%。

5. 硫含量：≤0.03%
高碳锰铁中的硫含量应尽量降低，以避免其在钢铁生产过程中对钢材的脆化和韧性降低。

因此，国际标准规定高碳锰铁中的硫含量应不超过0.03%。

综上所述，高碳锰铁的化学成分需要满足锰含量≥75%，碳含量7-8%，硅含量≤1.5%，磷含量≤0.25%，硫含量≤0.03%。

这些要求对于生产高质量的钢材来说至关重要。

65高碳锰铁成本核算

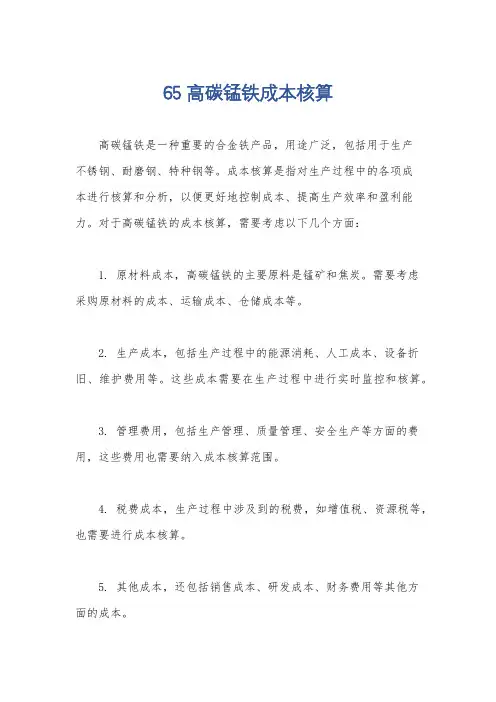

65高碳锰铁成本核算
高碳锰铁是一种重要的合金铁产品，用途广泛，包括用于生产
不锈钢、耐磨钢、特种钢等。

成本核算是指对生产过程中的各项成
本进行核算和分析，以便更好地控制成本、提高生产效率和盈利能力。

对于高碳锰铁的成本核算，需要考虑以下几个方面：
1. 原材料成本，高碳锰铁的主要原料是锰矿和焦炭。

需要考虑
采购原材料的成本、运输成本、仓储成本等。

2. 生产成本，包括生产过程中的能源消耗、人工成本、设备折旧、维护费用等。

这些成本需要在生产过程中进行实时监控和核算。

3. 管理费用，包括生产管理、质量管理、安全生产等方面的费用，这些费用也需要纳入成本核算范围。

4. 税费成本，生产过程中涉及到的税费，如增值税、资源税等，也需要进行成本核算。

5. 其他成本，还包括销售成本、研发成本、财务费用等其他方
面的成本。

在进行高碳锰铁的成本核算时，需要综合考虑以上各个方面的成本，并进行合理的分配和核算。

同时，还需要对成本进行分类，分析成本构成，找出成本中的主要影响因素，以便采取相应的控制和降低成本的措施。

这样可以帮助企业更好地控制生产成本，提高竞争力。

高碳锰铁技术操作规程

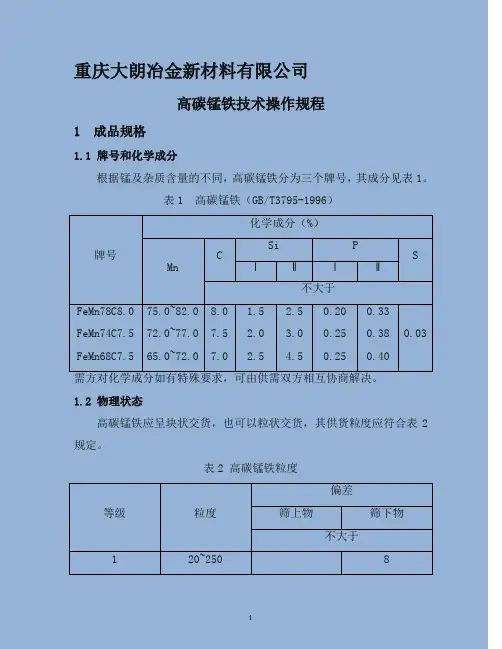

重庆大朗冶金新材料有限公司高碳锰铁技术操作规程1 成品规格1.1 牌号和化学成分根据锰及杂质含量的不同，高碳锰铁分为三个牌号，其成分见表1。

表1 高碳锰铁（GB/T3795-1996）牌号化学成分（%）MnCSi PSǀǁǀǁ不大于FeMn78C8.0 FeMn74C7.5 FeMn68C7.5 75.0~82.072.0~77.065.0~72.08.07.57.01.52.02.52.53.04.50.200.250.250.330.380.400.03需方对化学成分如有特殊要求，可由供需双方相互协商解决。

1.2 物理状态高碳锰铁应呈块状交货，也可以粒状交货，其供货粒度应符合表2规定。

表2 高碳锰铁粒度等级粒度偏差筛上物筛下物不大于1 20~250 82 20~150 2 53 10~50 5 5需方如对粒度有特殊要求，可与供方协商。

2 原料条件2.1锰矿（见表3）粒度在6～80 mm，水分小于5%。

2.2焦炭应符合冶金焦条件，其中固定碳≥82%，灰分≤14%，粒度10～40mm。

2.3石灰石CaO≥52%，P≤0.01%，粒度8～30 mm。

2.4白云石CaO≥35%, MgO≥15%, P≤0. 002%,粒度10～40 mm。

表3对锰矿中锰、铁、磷（无熔剂法）的要求牌号入炉Mn Mn/FeP/MnǀǁFeMn78C8.0 FeMn74C7.5 FeMn68C7.5 4141417.27~10.255.23~7.923.99~5.960.00210.00220.00240.00360.00450.00513 配料3.1 原料配比由分厂和车间决定，要求各种原料秤量准确，每批料中配料误差不超过5 kg。

3.2正常情况下炉长有权调整料比，调整范围为：各种锰矿50 kg，焦炭10 kg，其它辅料10 kg。

配料比需要较大的改变时，应经工艺技术员填写变料通知单后方可变料。

3.3配料顺序：焦炭、白云石、石灰石、锰矿。

冶炼高碳锰铁的冶炼原理

冶炼高碳锰铁的冶炼原理高碳锰铁是一种重要的冶金原料，主要用于生产不锈钢和合金钢。

它含有较高的锰和碳含量，能够提高钢铁的硬度和强度。

高碳锰铁的冶炼原理主要包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。

首先，冶炼高碳锰铁的第一步是选矿。

通过对锰矿石的采集、破碎、筛分和洗涤等工艺，将矿石中的杂质和不需要的元素去除，得到纯净的锰矿。

接下来，选矿后的锰矿进一步进行破碎，将块状的矿石压碎成适当的颗粒大小，方便后续的矿石处理和还原冶炼过程。

然后，经过破碎的锰矿与一定比例的焦炭混合后，在高温条件下进行烧结矿制备。

烧结矿是将锰矿和焦炭通过烧结设备加热烧结，使其在一定程度上熔结成块，提高了矿石和焦炭的还原性，增加了冶炼的效率。

在配制炉料过程中，根据锰矿和焦炭的质量比例，添加一定比例的石灰石、白云石等辅助冶金矿石，以及一些草木灰、木屑等添加剂，来调整炉料的成分和性质，以提高还原冶炼过程的效果。

然后，经过炉料装填，开始还原炉冶炼过程。

冶炼高碳锰铁的通用工艺是采用电炉冶炼。

在还原炉中，将预先制备好的炉料加入电炉中，通过电弧加热和还原剂（一般为焦炭）的作用，使炉内炉料发生还原反应。

反应过程中，锰矿中的锰氧化物被还原为锰金属，并与碳一起形成高碳锰铁。

同时，一些杂质和不需要的元素会在还原过程中被固态或气态生成物带出。

最后，高碳锰铁需要进行精炼。

精炼是通过熔炼和去除杂质的过程，来提高高碳锰铁的质量和纯度。

通常采用转炉进行精炼，通过氧枪喷吹氧气，使高碳锰铁中的碳氧化生成一氧化碳和二氧化碳气体，同时氧气还能氧化和吹除一些杂质元素。

经过多次精炼，高碳锰铁的碳含量被降低，同时其锰含量得到保持，以达到所需的产品质量要求。

综上所述，冶炼高碳锰铁的原理包括选矿、破碎、烧结矿制备、炉料配制、还原炉冶炼和精炼等过程。

这些过程的目的是通过矿石的净化、破碎、烧结、还原和精炼等步骤，从锰矿中提取出纯净的高碳锰铁，用于生产不锈钢和合金钢，以满足不同行业对高强度、高硬度材料的需求。

高碳锰铁的高炉法和电炉法生产

书山有路勤为径，学海无涯苦作舟高碳锰铁的高炉法和电炉法生产高碳锰铁的生产方法有高炉法和电炉法两种。

下面分别介绍这两种方法的特点。

(1)高炉法。

高碳锰铁最早是采用高炉生产的，其产量高，成本低，目前国内外还在广泛采用.我国江西新余铁合金厂、山西阳泉铁合金厂为高炉生产高碳锰铁的定点厂家。

高炉法是把锰矿、焦炭和石灰等原料分别加人高炉内进行冶炼、得到含锰52%-76 写、含磷。

.4%-0.6%的高炉锰铁。

由于高炉与电炉冶炼高碳锰铁唯一的区别是热源不同，所以两者的炉体结构、几何形状及操作方法不一样，但两种炉子冶炼高碳锰铁的原理是相同的。

但是.两种炉子使用同一种锰矿冶炼时得到的产品磷含量不一样，高炉产品约高于电炉产品。

.07%-0. 11%。

这是由于高炉冶炼的炉料组成中的焦炭配量为电炉冶炼时的5-6 倍，因而焦炭中有更多的磷转人合金内，而且高炉冶炼时的炉膛温度较低，因而冶炼过程中磷的挥发量较电炉低约10%, (2)电炉法。

电炉法冶炼高碳锰铁有三种方法。

1)无熔剂法。

对于含氧化锰较高的富锰矿，可以用无熔剂法冶炼锰铁、冶炼时炉料中不配加石灰，设备和操作类似硅铁，并且是在还原剂不足的条件下采用酸性渣操作。

炉膛温度比熔剂法低约1320-1400 *C，用这种方法生产既要获得合格的高碳锰铁，又要得到含锰大于vG 鉴供冶炼硅锰合金用的低磷、低铁富锰渣。

此时锰的分配如下:入合金率为58%-60%，入渣率为30D%-32D%D，挥发10YO。

显然，用无熔剂法冶炼高碳锰铁必须使用含锰高的富锰矿，并且要求矿中有颇低的磷含量。

该法虽然锰的回收率低，但用富锰渣冶炼硅锰合金时还可以回收绝大部分的锰，其锰的总回收率比熔剂法高。

无熔剂法冶炼高碳锰铁的过程是连续的，炉料随着熔化过程不断加入炉内，料批可由300kg 锰矿、60 - 70kg 焦炭、1520kg 钢屑组成。

无熔剂法冶炼时，产品单位电耗很低，并且容易生产出低硅的高碳锰铁，这是因为大部分硅富集到渣。

高碳锰铁熔点

高碳锰铁熔点全文共四篇示例，供读者参考第一篇示例：高碳锰铁是一种重要的合金材料，具有独特的性能和广泛的应用领域。

其中，熔点是高碳锰铁的重要性能指标之一，对其物理性质和用途起着重要的影响。

本文将重点介绍高碳锰铁的熔点及其影响因素，并探讨其在工业领域的应用。

首先，我们来了解一下高碳锰铁的基本情况。

高碳锰铁是将锰矿和焦碳经过高温熔炼得到的一种铁合金，其钒含量在0.6%以上，碳含量在1.0%以上。

由于其具有较高的硬度、耐磨性和耐腐蚀性，因此被广泛应用于冶金、机械制造、电力等领域。

高碳锰铁的熔点通常在1400°C以上，具体数值取决于其成分和制备工艺。

在生产过程中，控制熔点是至关重要的，因为过高或过低的熔点都会影响合金的性能和成本。

一般来说，熔点较低的高碳锰铁更易于加工，但在高温下可能失去一些特性，而熔点较高的高碳锰铁则更加稳定，但加工难度较大。

高碳锰铁的熔点受多种因素影响，其中最主要的是成分和纯度。

不同的成分会改变合金的晶体结构和化学性质，从而影响其熔点。

另外，纯度也是影响熔点的重要因素，杂质含量越低，熔点通常越高。

因此，在生产高碳锰铁时，控制合金的成分和纯度就显得至关重要。

除了成分和纯度外，高碳锰铁的熔点还受到外部条件的影响，如加热速度、压力和湿度等。

在实际生产过程中，需要根据具体情况进行合适的控制，以确保合金的质量和性能。

在工业领域，高碳锰铁主要用于制造耐磨件、耐磨钢、合金钢等材料。

其优良的耐磨性和耐腐蚀性使其在矿山、炼钢厂、钢铁厂等领域得到广泛应用。

此外，高碳锰铁还可以用作电力行业中的电极材料，具有良好的导电性和耐高温性能。

总的来说，高碳锰铁是一种重要的合金材料，具有独特的性能和广泛的应用领域。

其熔点是其重要的性能指标之一，受到成分、纯度和外部条件的影响。

在工业生产中，控制合金的熔点是确保产品质量和性能的关键之一。

希望本文的介绍能帮助大家更好地了解高碳锰铁的熔点及其应用。

【至此，本文结束】。

高碳锰铁矿热炉炉衬设计

高碳锰铁矿热炉炉衬设计高碳锰铁矿热炉是用于生产高碳锰合金的关键设备之一，其炉衬设计对生产过程的稳定性和产量都具有至关重要的影响。

本文将就高碳锰铁矿热炉炉衬设计进行详细介绍，包括设计原则、材料选择、结构设计以及使用注意事项等方面，旨在为相关工程技术人员提供参考和借鉴。

一、设计原则高碳锰铁矿热炉炉衬设计的基本原则包括保证炉衬的耐火性、导热性和热震稳定性，保障生产过程中的高温环境下能够稳定运行。

还需考虑炉衬的耐磨性和耐化学侵蚀性，以延长设备的使用寿命。

二、材料选择1. 耐火材料：炉衬的耐火材料是热炉设计中最关键的一环。

通常选择的耐火材料包括高铝质、硅质、碳质和氧化镁等，它们具有良好的耐高温性能和抗热震性能，适合用于高碳锰铁矿热炉的炉衬。

2. 绑扎材料：为了保证炉衬的整体结构紧密，需要选择适合的绑扎材料。

通常采用耐火泥或者耐火纤维进行绑扎，以便形成坚固的炉衬结构。

3. 保护层材料：在炉衬的表面通常需要添加一层保护层，用于增加炉衬的耐磨性和耐化学侵蚀性。

常用的保护层材料包括碳素材料、氧化铝材料等。

三、结构设计高碳锰铁矿热炉炉衬的结构设计需要考虑多方面因素，包括结构的整体稳定性、导热性能和热膨胀系数等。

通常采用多层结构设计，以提高炉衬的整体稳定性和耐火性能。

同时需要考虑炉衬与炉体的紧密连接，以确保炉衬能够稳固地安装在炉体内部。

四、使用注意事项1. 定期检查：高碳锰铁矿热炉炉衬在使用过程中需要定期检查，发现炉衬出现磨损或者裂纹等情况应及时进行修补或更换。

2. 避免冷热冲击：为了避免炉衬出现热震裂纹，需要尽量避免冷热冲击，即在炉衬处于高温状态时，不要受到突然的冷却。

3. 合理燃烧：在使用高碳锰铁矿热炉时，需要保证燃烧稳定，避免产生过大的热量对炉衬造成损害。

以上所述是关于高碳锰铁矿热炉炉衬设计的相关内容，设计合理的炉衬能够保障热炉的正常运行和延长设备的使用寿命，因此设计和使用过程中都需要严格遵守相应的技术标准和规定。

高碳锰铁冶炼工艺的工艺流程详解

高碳锰铁冶炼工艺的工艺流程详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言高碳锰铁是一种重要的合金铁产品，广泛应用于钢铁工业。

高碳锰铁技术操作规程

砖外侧不留弹性层，湿砌。

& 23通气孔向上至炉墙最上缘，出口用砖覆盖上。

& 24出铁口流槽砌筑
8.24.1流槽铁板上面与两侧铺一层石棉板，在上面摆好两块加工过的小碳砖(400+600 mm),两侧用粘土砖卡住，外碳砖(600 mm)必须长出流槽铁板100〜150 mm 8.24.2碳砖缝隙与流槽碳砖表面铺填电极糊，使其烧结牢固。

& 25炉衬砌筑完毕，拆除木方、木板，将炉膛清扫干净。

8.26炉底水平碳砖与炉墙立碳砖交接处，用熔化好的电极糊打结围角.高50〜100 mm 倾斜成450。

'
8.27炉底与立碳砖贴砌一层粘土砖作保护层，要求全部湿砌，贴紧，砖
缝严密，泥浆饱满。

9冷捣糊炉衬砌筑
冷捣糊砌筑方法：炉壳没有石棉板、弹性层。

炉底、炉壳用冷捣糊捣打,
炉衬砌筑图。

12.5 MVA电炉冷捣糊炉衬开炉特点:
也="■
九U・
II I」L
■-J
=—-I. -j—J 1
Ki-
TkD YB/T2805-1997
理化指标及性能
0.2 MP 重烧线变
化2h(%)
120
400 400
抗渣性
MgO CaO
C)
C) (MP
a)
140 165
0C 0C
730 350 4.5 +0. 1,
-0.
200
550 8.8 .
5
< 8。

65高碳锰铁化学成分

65高碳锰铁化学成分
65高碳锰铁是由铁、锰、碳等元素组成的合金材料。

其化学成分主要包括以下几个方面：
1. 铁(Fe)：铁是65高碳锰铁的主要成分，其含量通常在60%以上。

铁是钢铁行业的基本原料，具有良好的可塑性和强度。

2. 锰(Mn)：锰是65高碳锰铁的关键成分，其含量通常在20-80%之间。

锰是一种重要的合金元素，能够显著提高钢铁的硬度、强度和耐磨性。

3. 碳(C)：碳是65高碳锰铁的另一个重要成分，其含量通常在0.6-1.5%之间。

碳的加入可以提高合金的硬度和耐磨性，并增加钢铁的强度和韧性。

此外，65高碳锰铁中还可能含有少量的硅(Si)、硫(S)、磷(P)等杂质元素，其含量对合金的性能有一定的影响。

总结起来，65高碳锰铁的化学成分主要由铁、锰和碳组成，其中铁是主要成分，锰和碳是关键成分。

了解65高碳锰铁的化学成分有助于我们更好地理解其特性和应用领域。

以上是关于65高碳锰铁化学成分的客观完整介绍。

高碳锰铁生产原理

高碳锰铁生产原理
高碳锰铁生产是指利用高碳铁和高纯氧化锰矿石为原料，通过电炉还原炼铁法生产的一种铁合金。

其生产原理如下：
1. 准备原料：使用高纯度的氧化锰矿石（主要成分为氧化锰）和高碳铁作为原料。

其中，氧化锰矿石需要破碎、磨细，以提高还原反应速率。

2. 配料：按照一定的配料比例将氧化锰矿石和高碳铁混合均匀。

3. 加热炉料：将配料加入电炉，并逐渐加热到炉料开始熔化的温度。

在加热过程中，炉料逐渐熔化并形成液体相。

4. 还原反应：在熔化状态下，向炉内注入高纯氧气。

高温下，氧气与炉料中的碳和锰发生强烈的还原反应，生成一定含量的锰和碳的铁合金。

5. 除渣：在还原反应进行的同时，还要进行炉渣的处理。

炉渣中的杂质被氧化锰吸附，并被带出炉外。

6. 取样检测：在还原反应结束后，从炉内取出样品进行检测，根据检测结果对合金成分进行调整。

7. 出炉：将合金从电炉中取出，并进行冷却处理。

高碳锰铁生产过程结束。

总的来说，高碳锰铁生产主要通过将高纯氧化锰矿石与高碳铁
混合加热，并注入氧气进行还原反应来得到。

过程中需要控制好温度和配料比例，以保证所得到的合金符合要求。

高碳锰铁生产工艺

高碳锰铁生产工艺高碳锰铁是一种重要的铁合金材料，广泛应用于钢铁行业。

下面介绍一种常见的高碳锰铁生产工艺。

首先，原料的选择十分关键。

生产高碳锰铁的主要原料是锰矿石和焦炭。

锰矿石中锰的含量需达到一定标准，一般选择锰含量超过35%的矿石。

焦炭则用作还原剂，提供热量和碳源。

第二步是原料的准备。

首先将锰矿石经过粉碎、筛分、烘干等处理，使其达到一定颗粒度。

焦炭也需要经过破碎处理，以适应后续的高温反应。

经过处理后的原料，将锰矿石和焦炭按一定的比例混合均匀。

接下来是高碳锰铁的炼制过程。

通常采用炉内炼钢法进行生产。

炉内炼钢法是将原料放入电弧炉中进行加热和冶炼。

首先将电弧炉预热至一定温度，然后将混合好的锰矿石和焦炭逐步投入炉内。

电弧炉内采用直流电弧，将电能转化为热能，使原料迅速升温。

在高温下，锰矿石中的锰被还原为液态锰铁，与焦炭中的碳发生反应产生高碳锰铁合金。

整个过程需要控制炉内的温度、气氛等参数，并对产生的废气进行处理。

最后一步是冶炼渣的处理。

在高碳锰铁炼制过程中，还会产生一定量的渣。

渣是由非金属物质和冶金反应中不完全还原的物质组成。

渣中含有一定的锰元素，因此可以通过后续的处理再回收利用。

一般采用湿法处理，将渣浸出其中的锰，再通过浓缩、干燥等步骤得到富锰的产品。

高碳锰铁生产工艺存在一定的环境问题。

首先是废气排放。

在炼制过程中，会产生大量的废气，含有一定的二氧化硫和氮氧化物等有害物质和气味。

为了减少环境影响，可以采用沉积尘埃的方法收集和处理废气。

其次是渣的处理。

湿法处理渣的过程中，会产生一定的废水和固体废弃物，需要进行合理处理和处置。

综上所述，高碳锰铁生产工艺是将锰矿石和焦炭进行高温反应，得到高碳锰铁合金的过程。

该工艺需要控制温度、气氛等参数，并对产生的废气和渣进行处理。

在实际生产中，还需要关注环境问题，采取措施减少废气和渣的排放，保护环境。

高碳锰铁熔点

高碳锰铁的熔点取决于其碳和锰的含量，以及铁和其他杂质的
存在。

一般来说，高碳锰铁的熔点在1600℃左右，但也有一些
高碳锰铁的熔点可达到1700℃。

高碳锰铁是一种重要的合金元素，广泛应用于钢铁、铸造、机械和化工等领域。

其熔点高，
具有良好的高温性能和耐磨性，是制造高强度、高韧性、耐腐
蚀和耐磨损等高性能钢材的重要原料。

在炼钢过程中，高碳锰
铁通常作为脱氧剂和合金剂使用，能够有效地提高钢材的强度、韧性、耐磨性和耐腐蚀性等性能。

此外，高碳锰铁还可用于生
产各种优质铸件和机械零件，如发动机气缸、齿轮、轴承等。

这些零件需要在高温、高压、高速等恶劣环境下工作，因此需
要使用高碳锰铁等高性能材料来制造。

总之，高碳锰铁是一种
重要的合金元素，其熔点高、性能优良，广泛应用于各个领域。

随着科技的不断发展和工业生产的不断升级，高碳锰铁的需求
量将会不断增加，其生产技术和应用领域也将会得到更加广泛
的发展。

高碳锰铁理化指标

冷却法炉衬材料理化指标
形砖
9、保护砖理化性能(YB/T5106-1993)
10、硅酸铝耐火纤维毡（GB3003-82）
注: 1)—指模子容重。

2）检测试样的焙烧温度需高于1350℃。

炉衬所用材料外形尺寸及外观质量
1.炭质材料
砖的外形尺寸及允许偏差按YB/T5192-1993之表1的规定。

外观质量
矿热炉用炭砖表面应平整, 断面组织不允许有空穴、分层和夹杂物。

其表面缺陷应该符合表2的规定。

2.高铝质材料
砖的尺寸偏差和外观应符合表3的规定。

砖的尺寸偏差和外观（mm）表3
3.粘土耐火砖
砖的尺寸偏差和外观应符合表4的规定表4。

高碳锰铁矿热炉炉衬设计

高碳锰铁矿热炉炉衬设计摘要：高碳锰铁矿是一种重要的炼铁原料，它在生产过程中需要通过高温热炉熔炼。

而炉衬作为热炉的内部保护层，对于炉的寿命、效率和生产成本都具有重要影响。

本文针对高碳锰铁矿热炉炉衬设计进行了深入研究，提出了一种可行的炉衬设计方案，旨在提高热炉的使用寿命和生产效率，降低生产成本。

一、引言高碳锰铁矿是一种含有较高锰和碳的铁矿石，广泛应用于不同领域的需要高强度和耐磨性能的材料制备中。

在生产过程中，高碳锰铁矿需要通过高温热炉进行熔炼，以得到所需的合金产品。

而炉衬作为热炉内部的保护层，对于热炉的运行稳定性、能耗和生产成本都具有关键影响。

炉衬的设计和选择对于高碳锰铁矿热炉的性能和经济效益具有重要意义。

二、高碳锰铁矿热炉炉衬的要求1. 耐高温性能：高碳锰铁矿热炉的工作温度通常在1500℃以上，炉衬需要具有优异的耐高温性能，以保证在高温条件下不出现炉衬破损、脱落等现象。

2. 抗腐蚀性能：高碳锰铁矿热炉的工作环境通常包含一定的氧化性气体和金属熔渣，因此炉衬需要具有一定的抗腐蚀性能，以保证炉衬在潮湿、腐蚀性环境中长期稳定运行。

3. 耐磨性能：由于高碳锰铁矿热炉中产生的金属熔渣对炉衬具有一定的磨损作用，因此炉衬需要具有良好的耐磨性能，以延长炉衬的使用寿命。

三、高碳锰铁矿热炉炉衬设计方案1. 材料选择：针对高碳锰铁矿热炉的工作条件和要求，选择具有优异耐高温、抗腐蚀和耐磨性能的材料，如石墨、碳化硅、氧化铝等。

这些材料具有优异的高温稳定性和抗腐蚀性能，能够满足高碳锰铁矿热炉的工作要求。

2. 结构设计：在炉衬的结构设计上，应尽量减少炉衬的接缝和损伤部位，以降低炉衬的漏气和破损风险。

在炉衬的内部设计中，可以增加一定的冷却设备，以降低炉衬的工作温度，延长炉衬的使用寿命。

3. 安装及维护：在炉衬的安装过程中，应严格按照设计要求进行安装，并加强对炉衬的监测和维护工作，及时发现并处理炉衬的损伤和老化问题，以保证炉衬的长期稳定运行。

高碳锰铁合金的介绍和用途

高碳锰铁合金的介绍和用途你知道高碳锰铁合金吗？我今天就来给你好好唠唠这个超有趣的东西。

我第一次接触高碳锰铁合金啊，是在我一个朋友的工厂里。

那地方可真是个神奇的所在，到处都是各种各样奇奇怪怪的金属材料，就像一个金属的大观园似的。

我刚进去的时候，眼睛都看花了。

我那朋友呢，是个特别热情的人，一看到我就拉着我的手，满脸得意地说：“兄弟，今天我让你见识见识咱厂里的宝贝，高碳锰铁合金！”我当时就很疑惑啊，这高碳锰铁合金到底是个啥呢？朋友就开始给我介绍起来。

他说啊，这高碳锰铁合金呢，主要就是由锰和铁组成的，里面碳的含量还挺高的。

我就好奇地问：“那这东西看起来有啥特别的呀？”朋友嘿嘿一笑，拿起一块高碳锰铁合金递给我，说：“你看，这表面看起来就和普通的金属块不太一样，有点那种暗暗的光泽，就像一个低调的高手似的。

”我拿在手里掂量了一下，还挺沉的呢。

这高碳锰铁合金的用途可真是大了去了。

在钢铁行业里，它可是个不可或缺的角色。

朋友告诉我，在炼钢的时候啊，加入高碳锰铁合金就像给钢铁注入了一股神奇的力量。

比如说，它能提高钢铁的强度。

我就问他：“咋个提高法呢？”他就开始给我比划着解释，说：“你想啊，这钢铁就像一个小团队，里面的分子们各干各的。

但是加入了高碳锰铁合金之后呢，就像是来了一个超级教练，把这些分子都训练得规规矩矩的，让它们紧紧地团结在一起，这样钢铁的强度就大大提高了。

”还有啊，它还能改善钢铁的韧性呢。

我那朋友厂里有个老师傅，他也过来凑热闹，插话说：“这就好比一个人啊，光有力量还不行，还得有韧性。

钢铁也是一样的道理。

高碳锰铁合金就像给钢铁吃了一颗大力丸和一颗柔韧丹，让钢铁既有力量又不容易折断。

”我听了觉得特别形象，忍不住竖起大拇指。

在铸造行业里，高碳锰铁合金也有着不可替代的作用。

朋友带着我走到铸造车间，那里热火朝天的。

他指着正在铸造的一些零件说：“你看这些零件啊，如果没有高碳锰铁合金，那铸造出来的质量可就差远了。

它可以帮助调整铁水的成分，让铸造出来的东西更加精密，就像给铁水做了一个精确的整容手术一样。
