(工艺流程)2020年半导体硅片生产工艺流程及工艺注意要点
半导体的生产工艺流程
半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。
首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。
这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。
首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。
然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。
接下来，使用等离子刻蚀技术去除未被保护的硅片区域。
这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。
首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。
然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。
接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。
这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试：封装测试是将器件封装成实际可使用的电子产品。
首先，将器件倒装到封装盒中，并连接到封装基板上。
然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。
接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。
最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。
总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。
这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
半导体生产工艺流程

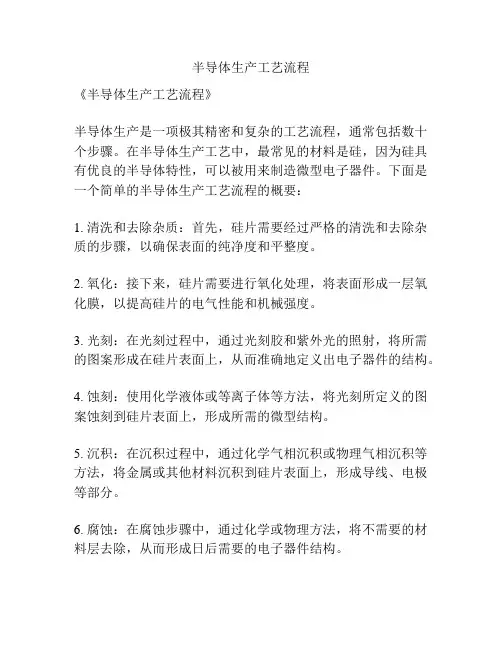

半导体生产工艺流程
《半导体生产工艺流程》
半导体生产是一项极其精密和复杂的工艺流程，通常包括数十个步骤。
在半导体生产工艺中，最常见的材料是硅，因为硅具有优良的半导体特性，可以被用来制造微型电子器件。
下面是一个简单的半导体生产工艺流程的概要：
1. 清洗和去除杂质：首先，硅片需要经过严格的清洗和去除杂质的步骤，以确保表面的纯净度和平整度。
2. 氧化：接下来，硅片需要进行氧化处理，将表面形成一层氧化膜，以提高硅片的电气性能和机械强度。
3. 光刻：在光刻过程中，通过光刻胶和紫外光的照射，将所需的图案形成在硅片表面上，从而准确地定义出电子器件的结构。
4. 蚀刻：使用化学液体或等离子体等方法，将光刻所定义的图案蚀刻到硅片表面上，形成所需的微型结构。
5. 沉积：在沉积过程中，通过化学气相沉积或物理气相沉积等方法，将金属或其他材料沉积到硅片表面上，形成导线、电极等部分。
6. 腐蚀：在腐蚀步骤中，通过化学或物理方法，将不需要的材料层去除，从而形成日后需要的电子器件结构。
7. 打孔和导线铺设：最后，通过打孔和导线铺设的步骤，连接各个电子器件，形成完整的电路。
整个工艺流程中，每一个步骤都需要极其严格的控制和精密的操作，以确保最终的产品质量。
同时，半导体生产工艺也需要不断的创新和改进，以应对日益复杂和高性能的电子器件需求。
随着技术的不断进步，半导体生产工艺也在不断演进，将为人类带来更多的科技进步和便利。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
硅片生产工艺技术流程
硅片生产工艺技术流程顺大半导体发展有限公司太阳能用硅单晶片生产技术目录一、硅片生产工艺中使用的主要原辅材料1、拉制单晶用的原辅材料，设备和部件：2、供硅片生产用的原辅材料，设备和部件：二、硅片生产工艺技术1、硅单晶生产部（1）、腐蚀清洗工序生产工艺技术对处理后原材料质量要求（2）、腐蚀清洗生产工艺流程①多晶硅块料，复拉料和头，尾料处理工艺流程②边皮料酸碱清洗处理工艺流程③埚底料酸清洗处理工艺流程④废片的清洗处理工艺流程（3）、硅单晶生长工艺技术（4）、单晶生长中的必备条件和要求①单晶炉②配料与掺杂（5），单晶生长工艺参数选择（6）、质量目标：（7）、硅单晶生长工艺流程2、硅片生产部（1）、硅片加工生产工艺技术（2）、硅片加工工艺中的必备条件和要求①切割机②切割浆液（3）、质量目标（4）、硅片加工工艺技术流程①开方锭生产工艺流程②切片生产工艺流程（5）、硅片尺寸和性能参数检测前言江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。
公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。
拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。
年产量可达到××××吨。
拥有大型先进的线切割设备×××台。
并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。
同时河北晶于2004年，占地面积××××。
公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。
为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。
工程分两期建设，总规模年产多晶硅6000吨。
2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。
半导体-硅片生产工艺流程及工艺注意要点
半导体-硅片生产工艺流程及工艺注意要点一、引言半导体产业是当今高科技产业中不可或缺的一环，而硅片作为半导体制造的重要材料之一，其生产工艺流程及注意要点显得尤为重要。
本文将就半导体-硅片的生产工艺流程及工艺注意要点进行详细介绍。
二、硅片生产工艺流程硅片生产工艺流程可以分为几个主要步骤，包括原料准备、单晶硅生长、硅片切割、晶圆清洗等过程。
1.原料准备原料准备是硅片生产的第一步，通常以硅粉为主要原料。
硅粉需经过精细处理，确保其纯度和质量达到要求。
2.单晶硅生长单晶硅生长是硅片生产的核心环节，通过气相、液相或固相生长方法，使硅原料逐渐形成完整的单晶结构。
3.硅片切割硅片切割是将单晶硅切割为薄片的过程，以便后续的加工和制作。
切割精度和表面光滑度直接影响硅片的质量。
4.晶圆清洗晶圆清洗是为了去除硅片表面的杂质和污染物，保持硅片表面的洁净度，以确保后续工艺的顺利进行。
三、工艺注意要点在硅片生产过程中，有一些注意要点需要特别重视，以确保硅片的质量和性能。
1.纯度控制硅片的制备要求非常高，必须保证硅原料的纯度达到一定标准，以避免杂质对硅片性能的影响。
2.工艺参数控制在硅片生产过程中，各个工艺环节的参数控制十分关键，包括温度、压力、时间等因素，要严格控制以保证硅片的质量稳定性。
3.设备保养硅片生产设备的保养和维护也是非常重要的一环，保持设备的稳定性和运行效率，可以有效提高硅片生产效率和质量。
4.环境监控硅片生产场所的环境条件也需要严格监控，包括温度、湿度、洁净度等因素，以确保硅片生产过程的正常进行。
四、结论通过本文对半导体-硅片生产工艺流程及工艺要点的介绍，我们可以看到硅片生产是一个复杂而又精细的过程，需要严格控制各个环节的参数和质量要求。
只有做好每一个细节，才能确保硅片的质量和稳定性，为半导体产业的发展做出贡献。
因此，加强对硅片生产工艺流程及工艺要点的研究与总结，提高技术水平和生产水平，对于我国半导体产业的发展具有重要的意义。
半导体芯片生产工艺流程
半导体芯片生产工艺流程一、概述半导体芯片是现代电子产品的核心组成部分，其生产工艺涉及多个环节，包括晶圆制备、光刻、腐蚀、离子注入等。
本文将详细介绍半导体芯片生产的整个流程。
二、晶圆制备1. 硅片选取：选择高质量的单晶硅片，进行清洗和检测。
2. 切割：将硅片切割成约0.75毫米厚度的圆盘形状。
3. 研磨和抛光：对硅片进行机械研磨和化学抛光处理，使其表面光滑均匀。
4. 清洗：使用纯水和化学溶液对硅片进行清洗。
5. 氧化：在高温下将硅片表面氧化形成一层二氧化硅薄膜，用于保护芯片和制作电容器等元件。
三、光刻1. 光阻涂覆：在硅片表面涂覆一层光阻物质，用于保护芯片并固定图案。
2. 掩模制作：将芯片需要制作的图案打印到透明玻璃上，并使用光刻机将图案转移到光阻层上。
3. 显影：使用化学溶液将未固定的光阻物质去除，形成芯片需要的图案。
四、腐蚀1. 金属沉积：在芯片表面沉积一层金属，如铝、铜等。
2. 掩模制作：使用光刻机制作金属需要的图案。
3. 腐蚀：使用化学溶液将未被保护的金属部分腐蚀掉，形成需要的电路结构。
五、离子注入1. 掩模制作：使用光刻机制作需要进行离子注入的区域。
2. 离子注入：在芯片表面进行离子注入，改变硅片内部材料的电子结构，从而形成PN结和MOS管等元件。
六、热处理1. 氧化：在高温下对芯片进行氧化处理，使其表面形成一层厚度均匀的二氧化硅保护层。
2. 烘烤：对芯片进行高温烘烤处理，促进材料结构稳定和元件性能提升。
七、封装测试1. 封装：将芯片封装到塑料或金属外壳中，保护芯片并连接外部电路。
2. 测试：对芯片进行电学测试，检测其性能和可靠性。
八、结语半导体芯片生产是一项复杂而精密的工艺，涉及多个环节和技术。
通过以上介绍，我们可以更加深入地了解半导体芯片的生产流程和关键技术。
{生产工艺流程}半导体硅片生产工艺流程及工艺注意要点
{生产工艺流程}半导体硅片生产工艺流程及工艺注意要点半导体硅片生产工艺是制造半导体器件的关键步骤之一、下面是具体的半导体硅片生产工艺流程及工艺注意要点：1.硅原材料准备：选择高纯度的硅块或硅片作为原料，去除杂质，进行融化和析出纯净硅。
2.半导体晶圆生长：将纯净硅液体预浇铸，通过升温和降温控制，使其在晶体棒内逐渐生长。
3.硅薄片切割：将生长出来的硅单晶棒切割成薄片，通常为0.3~0.7毫米。
4.清洗与退火：将切割出来的硅片进行清洗去除表面杂质，并通过高温退火处理提高晶格结构的完整性。
5.硅片抛光：使用机械或化学机械方法对硅片表面进行抛光，使其表面更加光滑。
6.光刻：将硅片涂上感光剂，并通过曝光、显影等步骤，将期望的结构图案转移到硅片表面，形成光刻图形。
7.侵蚀与沉积：使用化学腐蚀液体对未被光刻图案保护的硅片进行侵蚀，去除不需要的硅材料；同时使用化学气相沉积方法向图案区域沉积材料，形成所需的薄膜。
8.金属化：在硅片表面涂上金属材料，并通过电镀或蒸镀方法，形成导电层或接触层。
9.接触敏化与刻蚀：进行接触敏化处理，将金属化层覆盖的区域暴露出来，并进行刻蚀，以达到电极与器件区域的电气连接。
10.封装：将硅片进行切割、测试、打包等步骤，以便于使用和保护。
在半导体硅片生产工艺中，需要注意以下几个要点：1.纯度控制：硅原材料要选择高纯度的硅块或硅片，以避免杂质对器件产生不良影响。
2.温度控制：硅单晶生长和退火过程中，需要控制好温度，以确保晶格结构稳定和完整。
3.抛光质量：硅片表面抛光要充分平整，光滑度要符合制程要求，避免表面缺陷。
4.光刻精度：光刻过程中，需要控制好曝光和显影的参数，避免图案的失真和误差。
5.化学腐蚀和沉积：侵蚀和沉积过程中，需要注意腐蚀剂和沉积气体的选择和浓度控制，以确保图案的准确与均匀。
6.金属化质量：金属化过程中，需要控制好金属薄膜的厚度和均匀度，以确保良好的电气连接和导电性能。
总之，半导体硅片生产工艺是一个非常精细和复杂的过程，需要严格控制每个步骤的参数和质量要求，以保证半导体器件的制造质量和性能。
半导体的生产工艺流程(精)
半导体的生产工艺流程(精)什么是半导体半导体是一种电子特性介于导体和绝缘体之间的固体材料。
它具备一部分导体材料的性质，如可对电流进行某种程度上的控制，同时又保留了部分绝缘材料的性质，如电阻值较高。
由于半导体具备这些特性，它成为了现代电子工业中不可或缺的材料之一。
半导体生产的基本流程半导体的生产工艺流程日趋复杂，但基本的工艺流程依然是从硅田采购到成品的集成电路，一般包含以下几个基本步骤：1.半导体材料生长2.晶圆加工3.掩膜制作4.晶圆刻蚀5.金属化6.化学机械研磨7.微影光刻8.其他工序如离子注入、退火等半导体材料生长半导体材料生长是制造半导体器件的第一步。
硅材料生长主要采用CVD或单晶生长法，CVD是一种化学气相沉积方法，通过反应气体在衬底表面沉积。
而锗的生长则使用另一种方法——分子束外延法，将纯净的气态的锗芯片熔化以后喷到介质上，并通过化学反应来沉积到介质表面。
相比之下，单晶生长法是生长单晶硅的主要方法，它使铸锭通过高温坩埚中的液体硅进行熔硅石化学反应，得到单晶硅，并通过磨削和切割等多个工艺步骤得到晶圆。
晶圆加工晶圆加工是将生长出的单晶硅切成薄片（通常厚度为0.3~0.75mm），通过化学改性等方式得到半导体材料。
该过程中硅片会被加热，然后用钨丝切成薄片，一般需要晶片翻转，重复切削，直至得到标准的直径200mm或更大的薄片。
掩膜制作光刻技术是制造集成电路的核心工艺之一。
它通过将光刻胶覆盖在晶圆表面，然后将加工好的掩膜对准涂有光刻胶的晶片，利用紫外线照射胶层，然后用化学方法去除未凝固的光刻胶，实现对半导体片的局部改性。
晶圆刻蚀刻蚀是制造半导体器件的另一个核心工艺之一。
该工艺主要通过使用化学液体或离子束等方法进行化学或物理改性，以清除不需要的表面材料，留下所需形状的导电区域和非导电区域。
通常包括干法刻蚀、湿法刻蚀和离子束刻蚀等方法。
金属化金属化是将晶圆表面金属化来保护芯片和连接电路，通常采用电子束蒸发或物理气相沉积等方式将金属材料加热，使其蒸发后再沉积在晶圆表面。
硅片制造的工艺
硅片制造是半导体工业中的重要工艺之一，下面是硅片制造的基本工艺流程：1. 原料准备：使用高纯度的多晶硅作为原料。
通过冶炼和提纯过程，将原料中的杂质去除，得到高纯度的硅块。
2. 切割硅块：将高纯度的硅块切割成薄片，即硅片。
通常使用金刚石刀片进行切割，在加工过程中要控制好切割参数，以确保切割出的硅片尺寸准确。
3. 研磨和抛光：对切割出的硅片进行研磨和抛光处理，以去除切割过程中产生的裂纹和表面缺陷，使硅片表面平整光滑。
4. 清洗和去污：通过化学溶液浸泡、超声波清洗等方法，将硅片表面的有机和无机污染物去除，确保硅片表面的洁净度。
5. 表面处理：对硅片表面进行氧化处理，形成一层二氧化硅（SiO2）的氧化层。
这一步骤可以通过干氧化、湿氧化等不同的工艺来实现。
6. 光刻：使用光刻胶涂覆硅片表面，然后通过光刻机将模具上的图案投影到光刻胶上，并进行曝光、显影等过程，形成光刻胶图案。
这一步骤用于制作芯片上的电路图案。
7. 蚀刻：使用蚀刻液将光刻胶未覆盖的硅片表面进行腐蚀，去除不需要的硅材料。
根据需要，可以选择湿蚀刻或干蚀刻工艺。
8. 清洗和检验：对蚀刻后的硅片进行再次清洗，去除蚀刻残留物，并进行质量检验，确保硅片符合要求。
9.检测与分选：对硅片进行质量控制，包括光学检测、电学测试等，然后根据测试结果进行分级。
10. 包装和测试：将制造好的硅片进行封装和标识，以便后续的芯片生产使用。
同时，对硅片进行测试，验证其电性能和质量。
需要注意的是，硅片制造是一项复杂的工艺，需要严格控制各个环节和参数，以确保硅片的质量和性能。
此外，还有许多高级工艺，如离子注入、薄膜沉积、金属化等，用于制造不同类型的芯片和器件。
硅片制造工艺流程
硅片制造工艺流程一、引言硅片是集成电路制造中的重要材料，它是制造芯片的基础。
本文将详细介绍硅片制造的工艺流程，包括硅片的原材料、制备方法以及后续的加工步骤。
二、硅片制造的原材料硅片的主要原材料是硅石，它是一种含有高纯度硅的矿石。
硅石经过破碎、磨粉和洗涤等处理，得到高纯度的硅粉。
硅粉中的杂质经过化学处理和高温热解去除，最终得到高纯度的硅。
三、硅片制备方法硅片的制备主要有以下几个步骤：3.1 溅射法溅射法是一种常用的制备硅片的方法。
它使用高纯度的硅靶作为溅射材料，在真空环境中进行溅射沉积。
通过控制沉积温度、气压和靶材的纯度等参数，可以得到高质量的硅片。
3.2 Czochralski法Czochralski法是一种通过熔融硅制备硅片的方法。
首先将高纯度硅加热至熔点，然后将单晶硅籽晶放入熔池中，慢慢拉出并旋转晶体，在晶体表面形成一层均匀厚度的硅片。
3.3 浮基法浮基法是一种制备大尺寸硅片的方法。
它使用硅溶液在液面上浮起并结晶，最终形成硅片。
浮基法可以制备出较大尺寸的硅片，但是需要保证溶液的纯度和稳定性。
四、硅片的加工步骤硅片制备完成后，需要进行一系列的加工步骤，以得到最终的芯片。
4.1 切割硅片首先需要根据芯片尺寸的要求进行切割。
常用的切割方法有钻石切割和线锯切割。
通过控制刀具的速度和切割厚度，可以得到理想尺寸的硅片。
4.2 清洗切割后的硅片需要进行清洗，以去除切割时产生的杂质和残留物。
清洗过程中使用酸碱溶液和超纯水进行循环清洗，确保硅片的表面洁净。
4.3 抛光清洗后的硅片表面可能存在微小的凸起或缺陷，需要进行抛光处理。
抛光可以通过机械抛光或化学机械抛光来实现，使硅片表面变得光滑均匀。
4.4 贴膜抛光后的硅片需要进行保护贴膜。
贴膜可以防止硅片表面受到污染和损伤，同时也有助于提高硅片的光学性能和化学稳定性。
4.5 检验最后，对贴膜后的硅片进行质量检验。
检验包括外观质量、尺寸精度和表面平整度等方面的检查，以确保硅片满足要求。
半导体制造工艺流程
半导体制造工艺流程1、晶片生长：通过化学气相沉积或者其他方法，在硅片上生长晶体层。
2、切片：将晶片切割成适当尺寸的小片。
3、清洗：对切割好的硅片进行清洗，去除表面的杂质和污渍。
4、扩散：在硅片表面扩散掺杂剂，形成P-N结。
5、光刻：使用光刻胶覆盖在硅片表面，然后通过光刻机进行曝光和显影，形成芯片图案。
6、腐蚀：利用化学腐蚀或者等离子腐蚀技术，去除不需要的硅片部分。
7、离子注入：将掺杂剂通过离子注入技术，导入芯片内部，形成电子器件。
8、金属化：在芯片表面镀上金属膜，用于导电或者连接。
9、封装：将芯片封装在塑料封装中，以保护芯片不受外界环境影响。
以上是一般的半导体制造工艺流程，实际操作中还会有更多的细节和环节需要考虑。
半导体制造工艺流程的精密和复杂性要求操作人员具备高超的技术和严谨的态度，以确保产品的质量和稳定性。
半导体制造工艺流程是一项非常复杂的过程，需要经过多个严格的步骤和专业设备的加工。
在半导体工艺流程中，硅片的处理和加工是至关重要的环节。
一般来说，半导体制造工艺流程包括晶片生长、切片、清洗、扩散、光刻、腐蚀、离子注入、金属化和封装等环节。
晶片的生长是半导体制造的第一步。
常用的方法包括化学气相沉积（CVD）和分子束外延生长（MBE）。
CVD是将各种气态化合物通过化学反应在基板表面沉积形成晶体层。
而MBE则通过熔融金属制备的原子蒸气束外延到基板表面形成晶体。
不同的生长方法具有不同的特点和适用范围，根据具体的工艺需求来选择适当的生长方法。
切片是将生长好的晶片切割成适当尺寸的小片。
切割时需要保证切片的平整度和表面质量，以确保后续加工步骤的精度。
切片工艺要求切削设备的控制精度和稳定性都非常高。
清洗是将切割好的硅片进行清洗，去除表面的杂质和污渍。
清洗是非常重要的步骤，因为杂质和污渍的存在会对后续的加工造成干扰，影响产品的质量。
扩散是将掺杂剂通过高温加热的方法扩散到硅片表面，形成P-N结。
这一步骤对产品的性能起着决定性的影响，需要严格控制加热温度和时间，以确保掺杂物均匀扩散到硅片内部。
半导体工艺步骤
半导体工艺步骤一、半导体工艺步骤概述半导体工艺是将硅片或其他半导体材料加工成各种电子器件的过程。
它包括了多个步骤，每个步骤都是为了实现特定的工艺要求。
下面将详细介绍半导体工艺的各个步骤。
二、硅片制备硅片是半导体器件的基础材料，它是通过将硅矿石经过多道工序提炼、纯化而得到的。
首先，将硅矿石破碎成小颗粒，然后经过酸浸、熔炼和晶体生长等工序，最终得到纯净度极高的硅单晶。
然后将硅单晶锯成薄片，形成硅片。
三、清洗和去除杂质在进行后续的工艺步骤之前，硅片需要进行清洗和去除杂质的处理。
这一步骤旨在保证硅片表面的纯净度和平整度，以便后续步骤的顺利进行。
清洗通常使用酸碱溶液和超纯水进行，可以去除表面的有机和无机污染物。
四、表面氧化表面氧化是将硅片表面形成一层氧化硅薄膜的过程。
这一步骤可以使用热氧化或化学气相沉积等方法。
氧化硅薄膜可以用作绝缘层，保护硅片表面，并提供后续工艺步骤的基础。
五、光刻光刻是将图案投影到硅片上的工艺步骤。
首先，在硅片上涂覆一层光刻胶，然后使用掩膜板和紫外光照射，使光刻胶在曝光区域发生化学反应。
然后，通过显影和清洗，去除未曝光区域的光刻胶，形成所需的图案。
六、蚀刻蚀刻是通过化学反应去除硅片表面的一部分材料，以形成所需的结构。
蚀刻可以分为湿法蚀刻和干法蚀刻两种。
湿法蚀刻使用酸或碱溶液进行，而干法蚀刻则使用气体等化学物质进行。
蚀刻可以用来开凿孔洞、形成导线等。
七、沉积沉积是将材料沉积到硅片表面的工艺步骤。
沉积可以分为物理气相沉积（PVD）和化学气相沉积（CVD）两种。
PVD将固态材料蒸发或溅射到硅片上，而CVD通过化学反应将气态材料沉积到硅片上。
沉积可以用来形成导线、绝缘层等。
八、电镀电镀是将金属沉积到硅片表面的工艺步骤。
首先，在硅片上涂覆一层金属种子层，然后将硅片浸入含有金属离子的电解液中，通过电流使金属离子还原并沉积到硅片上。
电镀可以用来形成导线、连接器等。
九、退火退火是在高温下对硅片进行热处理的工艺步骤。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点硅片生产是一个高度精密的过程，涉及多个步骤和复杂的工艺流程。
以下是硅片生产的基本工艺流程及注意要点：1. 原料准备：硅片的制作以硅代表硅原料，其纯度要求非常高。
在这一步骤中，需要对硅原料进行精细的筛选和处理，以确保原料的纯度和质量。
2. 熔炼：硅原料将被放入高温的炉子中熔化。
熔融的硅原料将通过特殊的方法处理，以确保其成为均匀、无杂质的硅液体。
3. 晶体生长：硅液体将在特定的条件下冷却并结晶成为硅晶体。
在这个过程中，需要严格控制温度和其他条件，以确保硅晶体的质量和均匀性。
4. 切割：硅晶体将被切割成薄片，形成所需的硅片。
这一步骤需要使用高精度的设备和工具，以确保硅片的尺寸和平整度。
5. 清洗和检测：硅片将被清洗并进行严格的质量检测。
在这个阶段，需要对硅片进行表面处理，以确保其表面光滑且无杂质。
同时，也需要进行各种物理和化学性能的测试，以确保硅片的质量符合要求。
在硅片生产过程中，需要特别注意以下几点：- 温度和湿度的控制：硅片生产需要在严格的温度和湿度条件下进行，以确保硅片的质量和稳定性。
- 设备和工艺的精密度：硅片生产需要使用高精度的设备和工艺控制，以确保硅片的尺寸和质量达到要求。
- 质量检测和控制：对硅片的质量进行严格检测和控制，确保硅片的稳定性和可靠性。
总之，硅片生产是一个复杂而精密的过程，需要精细的工艺控制和严格的质量管理，以确保最终产品的质量和性能达到要求。
硅片生产是半导体工业中极为重要的环节，其质量对半导体器件的性能和稳定性具有重要影响。
因此，在硅片生产过程中，需要严格控制每一个细节，确保其质量稳定可靠。
在本文中，我们将继续探讨硅片生产的工艺流程及注意要点。
6. 包装和存储：在生产完成后，硅片需要进行合适的包装和存储。
在存放过程中，需要注意环境的温度和湿度，以免影响硅片的质量。
7. 质量管理和追溯：硅片生产过程需要建立完善的质量管理体系，对每一个步骤进行严格控制和检测。
半导体硅片制造工艺流程
半导体硅片制造工艺流程英文回答：Semiconductor wafer manufacturing process involves several steps to create integrated circuits (ICs) onsilicon wafers. The process is highly complex and requires precision and expertise. Here, I will explain the general steps involved in the semiconductor wafer manufacturing process.1. Wafer Preparation: The process begins with the preparation of silicon wafers. The wafers are typically made from high-purity silicon crystals. The crystals are sliced into thin circular wafers using a diamond saw. These wafers are then polished to obtain a smooth and flat surface.2. Cleaning: The wafers are thoroughly cleaned to remove any impurities or contaminants. This is done to ensure the quality of the final product. The cleaningprocess involves several steps, including chemical cleaning and rinsing with deionized water.3. Photolithography: This step involves the transfer ofa desired pattern onto the wafer surface. A layer of photoresist is applied to the wafer, and then a photomaskis used to expose the wafer to ultraviolet light. The exposed areas of the photoresist become soluble, allowing for the selective removal of the resist. This creates a pattern on the wafer surface.4. Etching: Etching is the process of selectively removing material from the wafer surface. There are two main types of etching: wet etching and dry etching. Wet etching involves immersing the wafer in a chemical solution that dissolves the exposed areas of the wafer. Dry etching, on the other hand, uses plasma or reactive gases to remove material from the wafer surface.5. Deposition: Deposition is the process of adding a thin layer of material to the wafer surface. This can be done through various methods, such as chemical vapordeposition (CVD) or physical vapor deposition (PVD). Deposition is used to create layers of different materials on the wafer, such as insulating layers or conductive layers.6. Doping: Doping is the process of introducing impurities into the wafer to alter its electrical properties. This is done by diffusing dopant atoms into the wafer surface or by ion implantation. Doping is a crucial step in creating transistors and other electronic components on the wafer.7. Annealing: Annealing is the process of heating the wafer to remove any defects or stresses introduced during the previous steps. This helps to improve the crystalline structure and electrical properties of the wafer.8. Testing and Packaging: Once the wafer has undergone all the necessary processes, it is tested to ensure its functionality. Defective wafers are discarded, while functional wafers are packaged into individual ICs. The packaging process involves encapsulating the IC in aprotective casing and connecting it to external leads.中文回答：半导体硅片制造工艺流程涉及多个步骤，用于在硅片上制造集成电路（IC）。
半导体工艺流程
半导体工艺流程半导体工艺流程是指制造半导体芯片的一系列步骤。
下面是一个简要的半导体工艺流程介绍。
1. 制备硅片：首先，将纯度高达99.9999%的硅材料经过一系列的化学处理和高温熔炼，制备成硼砂，并将硼砂蒸发沉积在硅棒上，形成多晶硅。
然后，将多晶硅材料通过拉丝成单晶硅棒。
最后，用锯切割硅棒，得到单晶硅片。
2. 清洗硅片：将单晶硅片通过一系列的化学溶液清洗，去除表面的杂质和污染物。
3. 氧化硅：将硅片放置在高温炉中，与氧气反应形成氧化硅层。
这一层氧化硅层可以用来作为绝缘层、保护层或隔离层。
4. 光刻：在光刻机上，将一层光刻胶涂覆在硅片表面上，然后使用特制的已经装配好的掩模（有所需图形的透明板），进行曝光。
然后用化学溶液洗去未曝光的胶液，形成所需的图形。
5. 薄膜沉积：使用化学气相沉积（CVD）或物理气相沉积（PVD）等技术，在硅片上逐渐沉积出各种金属、绝缘层或半导体层。
这些材料将用于电路连接、电容器或晶体管的制造。
6. 清洗和刻蚀：使用化学溶液或高能粒子束，清洗和刻蚀掉一些不需要的部分材料，以形成所需的结构和形状。
7. 掺杂：将所需的掺杂物（例如硼、磷或砷）通过化学反应或物理沉积方式，加入到半导体材料中，以改变其电学性质。
8. 退火和激活：通过高温处理，使掺杂物在半导体材料中扩散，并与周围的原子结合，形成所需的电学装置。
9. 金属化：在半导体表面上涂覆一层金属，如铝或铜，用以连接各个电器元件。
10. 封装和封焊：将芯片连接到封装盒中的引脚或线束上，并使用焊接技术对其进行固定。
以上是一个简要的半导体工艺流程介绍，实际的制造过程更加复杂，需要进行多次重复步骤，并且需要精确的控制和准确的设备。
随着技术的不断进步，半导体工艺流程也在不断演变和改进，以满足不断增长的半导体需求。
半导体硅片生产工艺流程及工艺注意要点
半导体硅片生产工艺流程及工艺注意要点1.客户需求分析：确定半导体硅片的规格和要求，包括尺寸、厚度、纯度等。
2.制备初始硅单晶体：选取高纯度的硅料进行冶炼和精炼，得到初始的硅单晶体棒。
3.硅单晶体切割：将初始硅单晶体棒切割成小片，通常采用线锯切割或钢丝切割。
4.清洗和抛光：对切割得到的硅片进行清洗和抛光处理，去除表面的杂质和缺陷。
5.硅片腐蚀：将抛光后的硅片进行腐蚀，去除表面的氧化层，得到光亮的硅片表面。
6.清洗和净化：对腐蚀后的硅片进行清洗和净化处理，去除金属等杂质，提高硅片的纯度。
7.氧化处理：在硅片表面形成一层绝缘层，通常采用热氧化或化学氧化方法。
8.光刻和蚀刻：将设计好的图案通过光刻技术转移到硅片上，然后利用蚀刻技术将不需要的部分去除。
9.金属膜和电极沉积：在需要的部位沉积金属膜，以形成电极或连接线。
10.测试和质量控制：对生产出来的半导体硅片进行测试，确保其电性能和质量达到要求。
工艺注意要点：1.半导体硅片的纯度要求非常高，要控制原材料的纯度以及在制备过程中的污染源。
2.切割硅单晶体时需要保持切割线的准直性和稳定性，以避免切割失误和浪费。
3.清洗和抛光过程要注意去除硅片表面的杂质和缺陷，以得到光滑的表面。
4.在蚀刻过程中要控制蚀刻速度和均匀性，以确保制作出来的图案精确。
5.金属膜和电极沉积时要控制沉积厚度和均匀性，以保证电性能和连接的可靠性。
6.在测试和质量控制阶段，要严格按照规定的标准和测试方法进行测试，确保产品的质量。
总之，半导体硅片的生产工艺是一个复杂的过程，需要严格控制各个环节的参数和要求。
通过工艺注意要点的把控，可以确保生产出高质量的半导体硅片，满足客户的需求。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点一、引言硅片是集成电路制造的基础材料，其生产工艺流程至关重要。
本文将详细介绍硅片生产的工艺流程及注意要点，以帮助读者全面了解硅片生产过程。
二、硅片生产工艺流程1. 原料准备•硅矿石提取：硅矿石是硅片的原料之一，需要通过采矿等过程提取出纯净的硅。
•化学品准备：包括氢氧化钠、氢氟酸等，用于辅助硅片生产过程中的反应与处理。
2. 熔炼•硅熔炼：将提取的硅矿石与化学品一起投入熔炼炉中，通过高温熔炼得到纯净的硅块。
•晶体生长：将熔炼后的硅块放入晶体炉中，控制温度和晶体生长速度，形成硅锭。
3. 切割•硅锭切割：将硅锭切割成薄薄的硅片，通常使用切割机械进行切割。
•去除杂质：对切割后的硅片进行化学处理，去除表面杂质。
4. 磨光•磨光处理：通过机械或化学方法对硅片进行磨光处理，提高平整度和光洁度。
5. 检测•硅片质量检测：对硅片进行质量检测，包括硅片的厚度、平整度、杂质含量等指标。
三、硅片生产注意要点1. 工艺控制•温度控制：硅熔炼和晶体生长过程要严格控制温度，影响硅片的质量。
•反应时间：控制反应时间能有效影响硅片的晶格结构和杂质含量。
2. 原料质量•原料纯度：硅矿石和化学品的质量直接影响硅片的成品质量，务必选用高纯度原料。
3. 设备维护•设备保养：保持硅片生产设备的清洁与正常运行，避免设备问题影响生产质量。
4. 环境条件•清洁环境：硅片生产需要在无尘洁净的环境下进行，减少外部杂质对硅片的影响。
5. 人员技能•操作技能：硅片生产工艺繁琐复杂，生产人员需要经过专业培训和技能考核。
四、结论硅片生产工艺复杂且具有一定的技术要求，通过严格控制工艺流程和注意要点，可以提高硅片的质量和产量，为集成电路制造提供可靠的材料支持。
希望本文对读者了解硅片生产工艺流程和注意要点有所帮助。
半导体-硅片生产工艺流程及工艺注意要点之欧阳化创编
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
一台高功率的激光打印机用来在硅片表面刻上标识。
硅片按从晶棒切割下的相同顺序进行编码，因而能知道硅片的正确位置。
这一编码应是统一的，用来识别硅片并知道它的来源。
编码能表明该硅片从哪一单晶棒的什么位置切割下来的。
保持这样的追溯是很重要的，因为单晶的整体特性会随着晶棒的一头到另一头而变化。
编号需刻的足够深，从而到最终硅片抛光完毕后仍能保持。
在硅片上刻下编码后，即使硅片有遗漏，也能追溯到原来位置，而且如果趋向明了，那么就可以采取正确的措施。
激光标识可以在硅片的正面也可在背面，尽管正面通常会被用到。
倒角当切片完成后，硅片有比较尖利的边缘，就需要进行倒角从而形成子弹式的光滑的边缘。
倒角后的硅片边缘有低的中心应力，因而使之更牢固。
这个硅片边缘的强化，能使之在以后的硅片加工过程中，降低硅片的碎裂程度。
图1.1举例说明了切片、激光标识和倒角的过程。
图1.1磨片（Class 500k）接下来的步骤是为了清除切片过程及激光标识时产生的不同损伤，这是磨片过程中要完成的。
在磨片时，硅片被放置在载体上，并围绕放置在一些磨盘上。
硅片的两侧都能与磨盘接触，从而使硅片的两侧能同时研磨到。
磨盘是铸铁制的，边缘锯齿状。
上磨盘上有一系列的洞，可让研磨砂分布在硅片上，并随磨片机运动。
磨片可将切片造成的严重损伤清除，只留下一些均衡的浅显的伤痕；磨片的第二个好处是经磨片之后，硅片非常平整，因为磨盘是极其平整的。
磨片过程主要是一个机械过程，磨盘压迫硅片表面的研磨砂。
研磨砂是由将氧化铝溶液延缓煅烧后形成的细小颗粒组成的，它能将硅的外层研磨去。
被研磨去的外层深度要比切片造成的损伤深度更深。
腐蚀（Class 100k）磨片之后，硅片表面还有一定量的均衡损伤，要将这些损伤去除，但尽可能低的引起附加的损伤。
比较有特色的就是用化学方法。
有两种基本腐蚀方法：碱腐蚀和酸腐蚀。
两种方法都被应用于溶解硅片表面的损伤部分。
背损伤（Class 100k）在硅片的背面进行机械损伤是为了形成金属吸杂中心。
当硅片达到一定温度时?，如Fe, Ni, Cr, Zn等会降低载流子寿命的金属原子就会在硅体内运动。
当这些原子在硅片背面遇到损伤点，它们就会被诱陷并本能地从内部移动到损伤点。
背损伤的引入典型的是通过冲击或磨损。
举例来说，冲击方法用喷砂法，磨损则用刷子在硅片表面磨擦。
其他一些损伤方法还有：淀积一层多晶硅和产生一化学生长层。
边缘抛光硅片边缘抛光的目的是为了去除在硅片边缘残留的腐蚀坑。
当硅片边缘变得光滑，硅片边缘的应力也会变得均匀。
应力的均匀分布，使硅片更坚固。
抛光后的边缘能将颗粒灰尘的吸附降到最低。
硅片边缘的抛光方法类似于硅片表面的抛光。
硅片由一真空吸头吸住，以一定角度在一旋转桶内旋转且不妨碍桶的垂直旋转。
该桶有一抛光衬垫并有砂浆流过，用一化学/机械抛光法将硅片边缘的腐蚀坑清除。
另一种方法是只对硅片边缘进行酸腐蚀。
图1.2举例说明了上述四个步骤：图1.2预热清洗（Class 1k）在硅片进入抵抗稳定前，需要清洁，将有机物及金属沾污清除，如果有金属残留在硅片表面，当进入抵抗稳定过程，温度升高时，会进入硅体内。
这里的清洗过程是将硅片浸没在能清除有机物和氧化物的清洗液（H2SO4+H2O2）中，许多金属会以氧化物形式溶解入化学清洗液中；然后，用氢氟酸（HF）将硅片表面的氧化层溶解以清除污物。
抵抗稳定——退火（Class 1k）硅片在CZ炉内高浓度的氧氛围里生长。
因为绝大部分的氧是惰性的，然而仍有少数的氧会形成小基团。
这些基团会扮演n-施主的角色，就会使硅片的电阻率测试不正确。
要防止这一问题的发生，硅片必须首先加热到650℃左右。
这一高的温度会使氧形成大的基团而不会影响电阻率。
然后对硅片进行急冷，以阻碍小的氧基团的形成。
这一过程可以有效的消除氧作为n-施主的特性，并使真正的电阻率稳定下来。
背封（Class 10k）对于重掺的硅片来说，会经过一个高温阶段，在硅片背面淀积一层薄膜，能阻止掺杂剂的向外扩散。
这一层就如同密封剂一样防止掺杂剂的逃逸。
通常有三种薄膜被用来作为背封材料：二氧化硅（SiO2）、氮化硅（Si3N4）、多晶硅。
如果氧化物或氮化物用来背封，可以严格地认为是一密封剂，而如果采用多晶硅，除了主要作为密封剂外，还起到了外部吸杂作用。
图1.3举例说明了预热清洗、抵抗稳定和背封的步骤。
图1.3 预热清洗、阻抗稳定和背封示意图粘片（Class 10k）在硅片进入抛光之前，先要进行粘片。
粘片必须保证硅片能抛光平整。
有两种主要的粘片方式，即蜡粘片或模板粘片。
顾名思义，蜡粘片用一固体松香蜡与硅片粘合，并提供一个极其平的参考表面？。
这一表面为抛光提供了一个固体参考平面。
粘的蜡能防止当硅片在一侧面的载体下抛光时硅片的移动。
蜡粘片只对单面抛光的硅片有用。
另一方法就是模板粘片，有两种不同变异。
一种只适用于单面抛光，用这种方法，硅片被固定在一圆的模板上，再放置在软的衬垫上。
这一衬垫能提供足够的摩擦力因而在抛光时，硅片的边缘不会完全支撑到侧面载体，硅片就不是硬接触，而是“漂浮”在物体上。
当正面进行抛光时，单面的粘片保护了硅片的背面。
另一种方法适用于双面的抛光。
用这种方法，放置硅片的模板上下两侧都是敞开的，通常两面都敞开的模板称为载体。
这种方法可以允许在一台机器上进行抛光时，两面能同时进行，操作类似于磨片机。
硅片的两个抛光衬垫放置在相反的方向，这样硅片被推向一个方向的顶部时和相反方向的底部，产生的应力会相互抵消。
这就有利于防止硅片被推向坚硬的载体而导致硅片边缘遭到损坏。
？除了许多加载在硅片边缘负荷，当硅片随载体运转时，边缘不大可能会被损坏。
抛光（Class ≤1k）硅片抛光的目的是得到一非常光滑、平整、无任何损伤的硅表面。
抛光的过程类似于磨片的过程，只是过程的基础不同。
磨片时，硅片进行的是机械的研磨；而在抛光时，是一个化学/机械的过程。
这个在操作原理上的不同是造成抛光能比磨片得到更光滑表面的原因。
抛光时，用特制的抛光衬垫和特殊的抛光砂对硅片进行化学/机械抛光。
硅片抛光面是旋转的，在一定压力下，并经覆盖在衬垫上的研磨砂。
抛光砂由硅胶和一特殊的高pH值的化学试剂组成。
这种高pH的化学试剂能氧化硅片表面，又以机械方式用含有硅胶的抛光砂将氧化层从表面磨去。
硅片通常要经多步抛光。
第一步是粗抛，用较硬衬垫，抛光砂更易与之反应，而且比后面的抛光中用到的砂中有更多粗糙的硅胶颗粒。
第一步是为了清除腐蚀斑和一些机械损伤。
在接下来的抛光中，用软衬、含较少化学试剂和细的硅胶颗粒的抛光砂。
清除剩余损伤和薄雾的最终的抛光称为精抛。
粘片和抛光过程如图1.4所示：图1.4 粘片和抛光示意图检查前清洗（class 10）硅片抛光后，表面有大量的沾污物，绝大部分是来自于抛光过程的颗粒。
抛光过程是一个化学/机械过程，集中了大量的颗粒。
为了能对硅片进行检查，需进行清洗以除去大部分的颗粒。
通过这次清洗，硅片的清洁度仍不能满足客户的要求，但能对其进行检查了。
通常的清洗方法是在抛光后用RCA SC-1清洗液。
有时用SC-1清洗时，同时还用磁超声清洗能更为有效。
另一方法是先用H2SO4/H2O2，再用HF清洗。
相比之下，这种方法更能有效清除金属沾污。
检查经过抛光、清洗之后，就可以进行检查了。
在检查过程中，电阻率、翘曲度、总厚度超差和平整度等都要测试。
所有这些测量参数都要用无接触方法测试，因而抛光面才不会受到损伤。
在这点上，硅片必须最终满足客户的尺寸性能要求，否则就会被淘汰。
金属物去除清洗硅片检查完后，就要进行最终的清洗以清除剩余在硅片表面的所有颗粒。
主要的沾污物是检查前清洗后仍留在硅片表面的金属离子。
这些金属离子来自于各不同的用到金属与硅片接触的加工过程，如切片、磨片。
一些金属离子甚至来自于前面几个清洗过程中用到的化学试剂。
因此，最终的清洗主要是为了清除残留在硅片表面的金属离子。
这样做的原因是金属离子能导致少数载流子寿命，从而会使器件性能降低。
SC-1标准清洗液对清除金属离子不是很有效。
因此，要用不同的清洗液，如HCl，必须用到。
擦片在用HCl清洗完硅片后，可能还会在表面吸附一些颗粒。
一些制造商选择PV A制的刷子来清除这些残留颗粒。
在擦洗过程中，纯水或氨水（NH4OH）应流经硅片表面以带走沾附的颗粒。
用PV A擦片是清除颗粒的有效手段。
激光检查硅片的最终清洗完成后，就需要检查表面颗粒和表面缺陷。
激光检查仪能探测到表面的颗粒和缺陷。
因为激光是短波中高强度的波源。
激光在硅片表面反射。
如果表面没有任何问题，光打到硅片表面就会以相同角度反射。
然而，如果光打到颗粒上或打到粗糙的平面上，光就不会以相同角度反射。
反射的光会向各个方向传播并能在不同角度被探测到。
