电源和电流电动势测试
测量电源的电动势和内阻的方法及误差分析
测量电源的电动势和内阻的方法及误差分析介绍在电学中，我们经常需要测量电源的电动势和内阻。
电动势是指电源的电压，是电源对外提供电能的能力。
内阻是电源内部的电阻，是电器运行时电源内部阻碍电流流动的程度。
这两个参数对于了解电源的性能和正确使用电器都非常重要。
本文将介绍测量电动势和内阻的简单方法和常见误差。
测量电动势直流电源我们一般使用万用表来测量电源的电动势。
如果是直流电源，直接将电表的钳形口连接到电源的正负极即可。
在测量前，一定要先检查电源的电压范围，保证电表的量程足够。
如果电源的电动势很小，我们还可以使用放大器来放大信号。
交流电源如果是交流电源，我们一般需要使用交流电压表进行测量。
把表的两个钳形口分别接到电源上，就能得到电源的电动势。
测量内阻理论基础测量电源内部电阻的方法有很多，其中一种简单的方法是用电桥；而另一种更易于实现的方法是测量空载电压和负载电压差异。
这种方法的原理是基于欧姆定律和基尔霍夫电压定律。
下面我们就来介绍具体方法。
空载电压空载电压是指在电源未连接任何负载时电压大小，因此它等于电源的电动势。
我们可以通过万用表测量电源的空载电压。
满载电压当具有电阻的负载电路连接到电源时，相对于空载条件下的电源电动势，电源的电压会下降。
该电压被称为负载电压。
我们可以通过万用表测量电源在负载电路下的电压。
计算内阻假设电源的电动势为E，其内阻为r。
那么，当电源供电到电阻R上时，电路的总电流为I。
应用基尔霍夫电压定律可得：E = V_R + V_r其中，V_R = IR表示电流通过电阻能产生的电势降；V_r = Ir表示流经电源内阻的电流所导致的电压下降。
在测量内阻时，我们假设负载电流已知，从上述公式中可以得到内阻的表达式：r = (E - V_R) / I误差分析在使用上述方法测量电源内阻时，会有一些误差，主要表现为以下两个方面：1.测量误差测量误差来源于万用表的量程误差和内部电阻。
当对于小电流测量时，电表内部分压和电流表内部电阻的影响将非常明显。
电源的电动势可以用电压表测量
1.电源的电动势可以用电压表测量。
测量的时候，电源不要接到电路中去，用电压表测量电源两端的电压，所得的电压值就可以看作等于电源的电动势。
如果电源接在电路中，用电压表测得的电源两端的电压就会小于电源的电动势。
这是因为电源有内电阻。
在闭合的电路中，电流通过内电阻r有内电压降，通过外电阻R有外电压降。
电源的电动势δ等于内电压Ur和外电压UR之和，即δ=Ur+UR 。
严格来说，即使电源不接入电路，用电压表测量电源两端电压，电压表成了外电路，测得的电压也小于电动势。
但是，由于电压表的内电阻很大，电源的内电阻很小，内电压可以忽略。
因此，电压表测得的电源两端的电压是可以看作等于电源电动势的。
可能的原因有很多，其中包括：1：测量回路断路；2:E和Ex的极性不对顶；2.3：RAB上的全部电压降小于Es,Ex二者中的一个3.就像我们测高度一样，常说海拨多少米，就是以海平面为基点，高出海平面为正，低于海平面为负，测电动势时也是这个道理，至于怎么样定标，那因情况而定，一般以能良好的接地点为0基点。
霍尔效应1要得到大的霍尔电压，关键是要选择霍尔系数大（即迁徙率高，电阻率ρ=1/σ亦较高）的材料，就金属而言，µ和ρ均很低，因而其霍尔系数很小，不能用来制作霍尔元件。
半导体µ高，ρ适中，是制作霍尔元件的理想材料。
所以霍尔元件的制备材料一般是半导体而不是金属2霍尔元件是应用霍尔效应的半导体。
一般用于电机中测定转子转速,如录象机的磁鼓,电脑中的散热风扇等;是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用.传感器啊，速度传感器、加速度传感器之类的，霍尔元件应用范围很广的电表的改装与矫正..1. 标称误差指的是电表的读数与准确值的差异，包括电表在构造上各种不完善因素引入的误差。
为了确定标称误差，用改装电表和一个标准电表同时测量一定的电流或电压，从而得到一系列的对应值，这一工作称为电表的校准。
关于电源电动势和内阻的几种测量方法及误差分析
关于电源电动势和内阻的几种测量方法及误差分析电源电动势和内阻是电源的两个重要参数，测量它们的准确性对于电源的性能评估和电路设计非常重要。
本文将介绍几种测量电源电动势和内阻的常用方法，并对其可能存在的误差进行分析。
一、电源电动势的测量方法1.直接测量法：直接连接一个高阻抗的电压表或电势计来测量电源的电动势。
这种方法简单直接，但在实际应用中存在一些误差。
首先，电源内部可能存在一些电流泄漏，这会导致测量值偏小。
其次，电表的内阻会影响电路的等效电路，如果电表内阻比电源的内阻大，则会导致电源电动势的测量值偏大。
另外，直接测量法还需要保证测量电阻的阻值尽可能大，以减小测量误差。
2.伏安法测量法：通过测量电源的开路电压和短路电流，并利用欧姆定律计算电源电动势。
这种方法的测量结果与直接测量法相比更准确，因为电源的内阻可以通过计算得到。
但仍然存在一些误差，比如电源在实际使用时可能存在的内阻变化，以及测量过程中可能引入的接触电阻。
3.电桥法：电桥法是一种精确测量电源电动势的方法。
它通过将电源与标准电阻组成一个电桥电路，调节电桥平衡使得电桥两侧电压为零，从而计算电源电动势。
电桥法的精度高，而且可以消除电表内阻对测量结果的影响。
但在实际应用中，电桥法要求使用高精度的标准电阻和电压表，且操作较为繁琐。
二、电源内阻的测量方法1.空载法：空载法是一种简单直接的测量电源内阻的方法。
它通过直接测量电源在空载状态下的开路电压和负载接入后的电压降，然后根据欧姆定律计算内阻。
但空载法只适用于内阻较小的电源，且测量结果容易受到电缆电阻和接触电阻的影响。
2.负载法：负载法是一种通过改变电源负载的方式测量内阻的方法。
它通过在电源输出端接入不同负载，并测量不同负载下的电压和电流，然后应用欧姆定律计算内阻。
负载法的准确性更高，能够排除空载法中存在的接触电阻和线路电阻的误差。
但负载法在实际应用中需要注意负载的选择，避免电源过载或短路。
三、误差分析在电源电动势和内阻的测量中，存在一些常见的误差源1.电表误差：电表本身的精度和内阻会对测量结果产生影响。
测电源电动势和内阻实验报告
测电源电动势和内阻实验报告实验名称：测电源电动势和内阻实验目的：掌握测量电源电动势和内阻的方法，了解电源的实际特性及其参数。
实验仪器：数字万用表，电流表，电阻箱，直流电源。
实验原理：根据欧姆定律和基尔霍夫定律，可以得出电源电动势与电池内阻的计算公式。
电源电动势U=E-Ir；其中，E表示电源电动势，I表示电路中的电流，r表示电池的内阻。
内阻的计算公式为：r=(E-U)/I。
实验步骤：1、将电阻箱调整到最大电阻，断开输出端，使电源仅提供开路电压U0。
2、连接电路：将电源的正极接到正极线圈的一端，电源负极和电阻箱依次接在另一根导线上，再接在负极线圈一端。
3、用万用表测量正负极线圈间的电压U1，即电动势E。
4、打开电路，用万用表测量电路中的电流I。
5、再用万用表测量电路中的电压U2，即终端电压。
6、根据公式计算内阻r=(E-U2)/I，得出结果。
7、将电阻箱的电阻分别减小数倍，重复以上步骤，测量内阻。
实验结果与分析：第一次测量得到电动势E=12V、电流I=0.5A、终端电压U2=11.5V，计算得到内阻r=(E-U2)/I=1Ω。
第二次测量时，将电阻减小到一半，得到的内阻为0.5Ω。
第三次测量时，将电阻减小到1/3，得到的内阻为0.333Ω。
由此可知，当电路中电流增大时，电池的内阻也随之减小。
而当电路中电流较小时，电池的内阻相应地较大。
实验结论：1、本实验通过实验测量的结果说明，电池的内阻会影响到电路中的电流和电压。
2、本实验中得到的电池内阻值随着电路中电流增大而逐渐减小。
3、本实验结果表明，电池内阻对电池的使用寿命和性能有重要影响。
因此，在电池选择和使用过程中，应该充分考虑其内阻值。
测量电动势的电动势测量实验

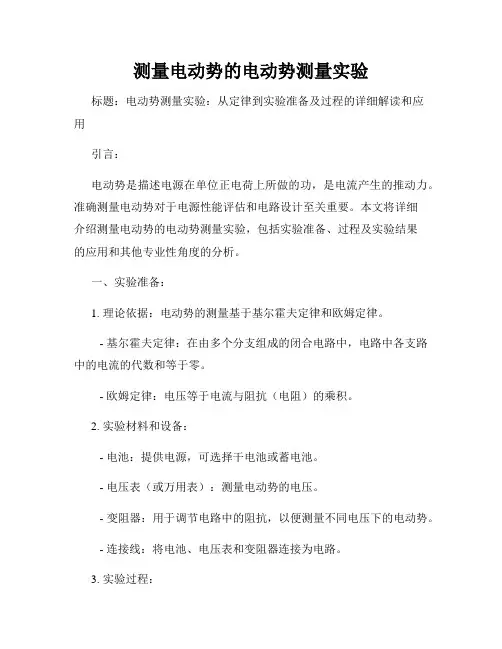

测量电动势的电动势测量实验标题：电动势测量实验：从定律到实验准备及过程的详细解读和应用引言：电动势是描述电源在单位正电荷上所做的功，是电流产生的推动力。
准确测量电动势对于电源性能评估和电路设计至关重要。
本文将详细介绍测量电动势的电动势测量实验，包括实验准备、过程及实验结果的应用和其他专业性角度的分析。
一、实验准备：1. 理论依据：电动势的测量基于基尔霍夫定律和欧姆定律。
- 基尔霍夫定律：在由多个分支组成的闭合电路中，电路中各支路中的电流的代数和等于零。
- 欧姆定律：电压等于电流与阻抗（电阻）的乘积。
2. 实验材料和设备：- 电池：提供电源，可选择干电池或蓄电池。
- 电压表（或万用表）：测量电动势的电压。
- 变阻器：用于调节电路中的阻抗，以便测量不同电压下的电动势。
- 连接线：将电池、电压表和变阻器连接为电路。
3. 实验过程：步骤1：准备电路，将电池正极与电压表的正极相连接，电池负极与变阻器相连，最后将变阻器与电压表的负极相接。
步骤2：打开电路开关，调节变阻器，提供不同的电阻值，并记录相应的电压值。
步骤3：根据记录的电压值和相应的电阻值，使用欧姆定律计算电流值。
步骤4：根据基尔霍夫定律，将各个电流值相加，得到电动势的测量结果。
二、实验分析和应用：1. 实验结果的应用：通过电动势测量实验，我们可以：- 评估电池性能：测量电池的电动势可以判断电池的容量、寿命和质量，以及确认电源是否满足设计需求。
- 电路设计与优化：准确测量电动势有助于电路的设计、分析和优化，包括选择合适的电源、阻抗匹配和功耗控制等。
2. 专业性角度分析：- 测量精度与误差：实验中应注意减小误差，例如通过多次测量取平均值，选择高精度的测量仪器，以及避免电路中的漏电和短路等问题。
- 电源内阻考虑：实验中，电源内阻对实际输出电动势产生影响。
应根据电源类型和测量要求，选择适当的内阻调节方式或进行校正。
- 温度效应和其他影响因素：电流和电动势的测量受温度和其他环境因素的影响。
测电源电动势和内阻的几种方法
测电源电动势和内阻的几种方法、伏安法一一用电压表和电流表测量电源的电动势和内阻原理：用电流表和电压表分别测出电源的电流和电压，然后由闭合电路的欧姆定律列方程组求现电源的电动势和内阻；或者通过描点作出电源的U―― I图象，再根据图象来求电源的电动势和内电阻。
误差分析：用图象法，如图所示，第一种方法：E测VE真，r测＜r真第二种方法：E测=E真，r测＞「真例1 （2005年全国卷I）测量电源B的电动势E及内阻r （E约为4. 5V, r约为1. 5Q）。
器材：量程3V 的理想电压表V，量程0. 5A的电流表A （具有一定内阻），固定电阻R=4 Q，滑线变阻器R '，电键K，导线若干。
①画出实验电路原理图。
图中各无件需用题目中给出的符号或字母标出。
②实验中，当电流表读数为11时，电压表读数为U1 ;当电流表读数为I2时，电压表读数为U2。
则可以求出E= ______________________ ,r= _____________ 。
（用11 , I2 , U1, U2及R表示）例2 （2007宁夏卷）禾U用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5 V，符号电压表：量程1 V,内阻998.3 Q ,符号电流表：量程1 A,符号滑动变阻器：最大阻值99999.9 Q，符号单刀单掷开关1个，符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内，要求在图中标出电压表、电流表的接线柱的正负。
②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的（）倍，电阻箱的阻值应为（）。
、伏阻法一一用电压表和电阻箱来测量电源的电动势和内阻原理：如图所示，通过改变电阻箱的阻值来改变电源的端电压，将电压和电阻值代入闭合电路欧姆定律表达式，列方程组来求得电源的电动势和内电阻。
当然也可以通过欧姆定律求出电路中的电流，然后通过描点作出电源的U――I图象来求出电源的电动势和内阻。
测电源的电动势和内阻
数据记录与处理
01
将实验中测量的数据记录在实验 报告中，包括电流、电压和电阻 值。
02
根据测量的数据，利用欧姆定律 计算出电源的内阻，并分析误差 来源。
04
实验结果分析
数据处理与误差分析
数据处理
通过测量电源在不同负载下的电压和电流，绘制电压与电流的关系图，并利用线性拟合得到直线的斜率和截距， 从而计算出电源的电动势和内阻。
分析
根据测量结果，分析电动势和内阻的大 小及变化趋势，判断电源的性能和特性 。
VS
讨论
结合实验结果，讨论实验过程中可能存在 的误差来源及改进方法，提高实验结果的 可靠性和精度。同时，也可以探讨不同类 型电源的电动势和内阻特性，为实际应用 提供参考。
05
实验总结与思考
实验收获与体会
01 掌握了电源电动势和内阻的测量原理和方法 。
分析方法
对实验结果进行分析，比较不同实验条件下的电动势和内阻值，探究电源性能的 变化规律。同时，还可以对实验误差进行分析，了解误差来源和减小误差的方法 。
02
实验原理
电动势的定义和测量方法
电动势
电源的电动势是指电源将其他形式的 能转化为电能的本领，在数值上等于 非静电力将单位正电荷从电源负极经 电源内部移送到正极时所做的功。
误差分析
根据测量过程中可能存在的误差来源，如电压表、电流表和电源的内阻等，对测量结果进行误差分析，判断测量 结果的可靠性和精度。
电动势和内阻的测量结果
电动势
通过线性拟合得到的直线斜率即为 电源的电动势，单位为伏特（V）。
内阻
通过线性拟合得到的直线截距即为 电源的内阻，单位为欧姆（Ω）。
测定电源的电动势和内阻(实验报告)
1．偶然误差?
（1）由读数不准和电表线性不良引起误差．?
（2）用图象法求E和r时，由于作图不准确造成的误差．?
（3）测量过程中通电时间过长或电流过大，都会引起E、r变化
2．系统误差——由于电压表分流作用影响而导致的误差．
如图甲所示，在理论上E＝U＋（IV＋IA）r，其中电压表示数U是准确的电源两端电压．而实验中忽略了通过电压表的电流IV而形成误差．
1
2
3
4
5
6
U/V
I/A
实验数据分析处理
实验结论
实验注意事项
1、为了使电池的路端电压变化明显，电池的内阻宜大些（选用已使用过一段时间的干电池）．?
2、要测出不少于6组的（I，U）数据，且变化范围要大些，然后用方程组求解，并求平均值．?
3、干电池在大电流放电时极化现象严重，电动势E会下降，内阻r会增大，故每次读完数立即断电。
实验报告
姓名：
班级：年级班
实验时间：实Leabharlann 名称测定电源的电动势和内阻
实验目的
1．掌握用电压表和电流表测量电源电动势和内阻的方法．
2．学会用图象法求电源的电动势和内阻．
实验器材
电池（被测电源）、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等．
实验原理
由闭合电路欧姆定律有E=U+Ir，改变R阻值，测出两组U、I值，解方程组即可解出E和r.。为减小偶然误差，可测多组U、I值，求出多个E、r值，然后求E、r的平均值。或根据测出的多组U、I值，画U-I图象，由图线的纵截距和斜率的绝对值找出E、r。
4、画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去。??
测量电源的电动势和内阻实验报告
测量电源的电动势和内阻实验报告测量电源的电动势和内阻实验报告引言：电源是我们日常生活中不可或缺的电气设备，它为各种电子设备提供所需的电能。
然而，电源的电动势和内阻是影响电源性能的重要参数。
本实验旨在通过测量电源的电动势和内阻，探究电源的特性，并分析其对电路的影响。
一、实验目的：1. 测量电源的电动势和内阻；2. 理解电源的特性，探究其对电路的影响。
二、实验仪器和材料：1. 直流电源；2. 变阻器；3. 电压表；4. 电流表；5. 连接线。
三、实验步骤：1. 将直流电源连接至电路板上的正负极；2. 将变阻器连接至电路板上，调节变阻器的阻值；3. 通过连接线将电压表并联至电路板上，测量电源的电动势；4. 通过连接线将电流表串联至电路板上，测量电源的输出电流；5. 根据测量结果计算电源的内阻。
四、实验结果与分析：通过实验测量，我们得到了电源的电动势和内阻的数值。
电动势是指电源提供给电路的电压，它决定了电流的大小。
内阻是电源内部的电阻，它会降低电源输出的电压。
实验结果显示，电动势随着电流的增大而略微下降，而内阻则随着电流的增大而增加。
这说明电源的电动势和内阻与电流之间存在一定的关系。
电动势和内阻是电源的重要特性，它们影响着电源的性能。
电动势越高，电源输出的电压越稳定，能够满足更多电子设备的需求。
而内阻越低，电源输出的电压衰减越小，能够更有效地传输电能。
因此，在选择电源时，我们应该关注其电动势和内阻的数值，以满足不同电路的需求。
五、实验总结：通过本次实验，我们深入了解了电源的电动势和内阻，并通过实验测量得到了它们的数值。
电动势和内阻是电源的重要参数，它们决定了电源的性能和适用范围。
在实际应用中，我们应该根据电路的要求选择合适的电源，以确保电路正常运行。
通过本实验，我们不仅学习了测量电源的电动势和内阻的方法，还深入理解了电源的特性和对电路的影响。
这对我们今后的学习和工作都具有重要意义，为我们进一步深入研究电源和电路提供了基础。
实验报告：测电源电动势和内阻
物理实验报告单年级: 姓名: 实验时间: 实验名称测电源电动势和内阻实验目的测定电池的电动势和内阻实验原理伏安法：E=U+Ir根据闭合电路欧姆定律，闭合电路中的电流I与电源电动势E、外电压以及电源内阻r的关系为E = U + I r电源的电动势E及内阻r是固定的，当外电阻R增大时，电路中的电流减小，内电路上的电压减小，端电压增大。
因此我们可以通过改变外电阻R，得到两组端电压U1、U2及电路中的电流I1、I2，并可列出两个方程：⎩⎨⎧+=+=rIUEIUE2211r解此二元一次方程组，就可得到电源的电动势E及内阻r实验器材干电池一节、安培表、伏特表、滑动变阻器（最大阻值10~20Ω）、开关一个、导线若干实验步骤（1）按照如图所示实验电路进行连接；（2）接通电路，将滑动变阻器调节到一个适当的值，测出端电压和电路中的电流，将数据填到实验表格中；（3）改变外电阻的值，再测出一组端电压和电流的值，将数据填到教材中的实验表格中；（4）重复上面步骤（2）和（3），得到6组数据。
数据采集1 2 3 4 5 6 电压U电流I数据处理（1）计算法求E、r：要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组、第2和第5为一组、第3和第6为一组，分别解出E、r值再求平均值．rIuEr IuE2211+=+=211221I-IuI-uIE=2112I-Iu-ur=（2）作图法纵轴U表示路端电压，横轴表示闭合电路中的电流，由E=U+Ir 得；U=E-Ir ，U与I是一次函数，是一条倾斜的直线。
①图线与纵轴交点为电动势E②图线与横轴的交点为短路电流③图线的斜率表示内电阻r＝⎪⎪⎪⎪ΔUΔI误差分析本实验的误差分析对于（甲）电路，U值正确，I值偏小，I真=I测+Iv，Iv=U／Rv，U趋于零时，Iv也趋于零，关系图线见（甲）图。
由图可知E测<E真、r测<r真，对于图（乙）电路，由图可知：E测＝E真，r测＞r真（内阻测量误差非常大）。
测电源的电动势及内阻方法及例题
测电源的电动势及内阻一、伏安法（U -I 法）这是课本上提供的常规方法，基本原理是利用全电路欧姆定律，即U =E -Ir ，测出路端电压及电路中的总电流，用解方程组的办法求出电动势和内阻．原理图如图1所示，实验基本器材为电压表和电流表．改变不同的R 值，即可测出两组不同的U 和I 的数据，有 E =U 1+I 1r ①，E =U 2+I 2r ② 由①②式得：E =211221I I U I U I --，r =2112I I U U --．多测几组U 、I 数据，分别求出每组测量数据对应的E ，r 值，最后求出平均值．还可以用图象确定电池的电动势和内电阻．由U =E -Ir 知，对于确定的电池，E ，r 为定值，U 是I 的一次函数，U 与I 的对应关系图象是一条直线．其图象持点有：①当I =0时，U =E ，这就是说，当外电路断路时，路端电压等于电源电动势．所以反映在U -I 图线上是图线在纵轴U 上的截距(等于电源的电动势E )．如图2．②当R =0时，U =0，这时I =I 短=r E．即是，当电源短路时，路端电压为零．这时电路中的电流并不是无穷大，而是等于短路电路I 短．反映在U -I 图线上是图线在横轴I 上的截距(等于I 短)，如图2所示．根据I 短=r E，可知r =短I E ．这样，从图中求出E 和I 短，就能计算出r ．对于r =短I E ，对比图线可以看出，短I E实际上就是U -I 图线斜率的大小(斜率取绝对值)．所以求电源内阻r变成了求图线斜率的大小．由于实际实验中数据采集范围的限制以及作图的规范，使得这个实验的U -I 图线的纵轴起点一般并不是零，因为若不这样取法将会使全图的下半部变为空白，图线只集中在图的上面的31部分，它既不符合作图要求，又难找出图线与横轴的关系．一般说来纵轴的起点要视电压的实验值(最小值)而定，但图线与横轴的交点不再是短路电流了．常在这里设考点，值得引起注意． 这样一来就不能从图线上得到短路电流I 短．在这种情况下一般是从图线上任取两点A 、B ，利用A 、B 两点的数值求得图线的斜率以获得电源电阻r 的值．如图3所示．r 的数值应是r =AB B A I I U U --当然，也可以是 r =00I U E -其中U 0是纵轴的起点值，I 0是此时横轴的截距．注意，这里的I 0并不是短路电流I 短．如图8所示，这是由于电压表的分流I V ，使电流表示值I 小于电池的输出电流I 真，I 真=I +I V ，而I V =V R U，显见U 越大I V 越大，只有短路时U =0才有I 真=I =I 短，即B 点，它们的关系可用图9表示，实测的图线为AB ，经过I V 修正后的图线为A ′B ，即实测的r 和E 都小于真实值．实验室中J0408型电压表0~3V 挡内阻为3k?，实验中变阻器R 的取值一般不超过30?，所以电压表的分流影响不大，利用欧姆定律可导出r =V1R r r 真真+，?=V 1R r E 真真+，可知r <r 真，?<?真,为减小系统误差，图8电路要求R V >>r 真，这在中学实验室中是容易达到的，所以课本上采取这种电路图．这种接法引起误差的原因都是由于电压表的分流影响．图8 图9另一种电路是将电流表外接，如图10所示，其等效电路图如图11所示．图10 图11由于电流表的分压U A 的影响，使电压表的测量值小于电池的端电压U 端=U 真，而有U 真=U 测+U A 的关系．且U A =IR A ，故电流I 越大，U A 也越大，当电路断开时，U 测=U 真，即图12中的A 点．实测的图线为AB ，当将电流表内阻看成内电路的一部分时(如图11所示)，r 测=r 真+R A ，这样处理后，图线可修正为AB ′但此时图线与横轴的交点并不为电池的短路电流，由图线可知：E 测=E 真，r 测>r真．只有当R A <<r 真时，才有r 测=r 真．然而中学的实验设备很难达到这一点，故此法不可取． 二、伏欧法（U -R 法）如图17所示，改变电阻箱R 的阻值，多测几组路端电压及对应的外电阻阻值．则有U 1=E -11R U r ， U 2=E -22R U r ，结合两式解得E ＝21122121)(R U R U U U R R --， r =21122121)(R U R U R R R U --显然，实验时电阻箱接入电路的初始值应足够大，再由大到小逐渐调节，可多测几组数据，最后求E ，r 的平均值．也可以由I=R U把变量R 转换成I ，通过U -I 图象求E 和r ．本方法的基本器材为电压表和电阻箱．由于实验中电压表内阻R V 的存在，具有分流作用，故测量值均小于真实值．其关系为：E 测＝真真E r R R +V V，r 测＝真真r r R R +V V．实际测量电路中往往接有保护电阻，选择保护电阻，不仅要看电阻的大小，还要看允许通过的电流．本题采用U -R 法的测量电路测量电源电动势和内阻，在处理数据时采用U -I 法的处理方法．U -I 图线上各坐标点的电流值是由)(0R R U +得到的．三、欧安法（R -I 法） 如图22所示电路图，测出总电流及外电阻，由全电路的欧姆定律知有 E ＝I 1（R 1+r ）， E =I 2(R 2+r ) 则图1图2图3图12 图17 图22E ＝122121)(I I I I R R --，r =122211I I R I R I --．显然，理论上只需两组I ，R 值即可，但实际这样的误差太大，应多测几组已便求平均值．也可由U =IR 把变量R 转换成U ，再对U -I 图线进行数据的处理．由于电流表内阻R A 的分压作用，经分析可知电动势的测量值与真实值相等，即E 测＝E 真，而内值偏大，即r 测＝R A +r 真．本实验的基本器材为电流表和电阻箱． 四、双伏法（U -U 法）如图25所示，两只电压表V 1和V 2，其量程已知，V 1的内阻R V1已知，V 2内阻不知为多少，电源内能不可忽略，且未知，电源电动势不超过电压表的量程．先合上开关S ，记下V1的示数U 1；再断开开关S ，记下V1和V2的示数U 1′和U 2′，有E ＝U 1+,1V 1r R U E =U 2′+U 1′+,1V 1r R U '联立方式有 E =)(1121'-'U U U U ，r =)()(11V 1211'--'+'U U R U U U五、U 1－R 法如图27所示电路图中，多次改变电阻箱的阻值，记下电阻箱的阻值R 及相应的电压表的读数U ．设电源电动势为E ，电压表的内阻为R v ，由分压原理有图27 图28U =VV R R R +E ，化得ER ER U 111V +=，作出RU -1图象如图28所示，为一条直线．其截距a =1/E ，斜率为V 1ER ＝b a ，则R V =b ．这是一种测电源电动势和电压表内阻的巧妙办法．伏安法【例1】在做测量干电池的电动势和内电阻的实验时，备有下列器材供选用：A ．干电池一节(电动势约1.5V)B ．直流电流表(量程0~0.6~3A ，0.6A 挡内阻0.10 ，3A 挡内阻0.025)C ．直流电压表(量程0~3~15V ，3V 挡内阻5k ，15V 挡内阻25k)D ．滑动变阻器(阻值范围0~15，允许最大电流1A)E ．滑动变阻器(阻值范围0~1000，允许最大电流0.5A)F ．开关G ．导线若干根H ．电池夹(1)将按本实验要求选定的器材(系统误差较小)，在下图4所示的实物图上连线． 图4(2)如图5所示，电流表指针停止在下图(1)所示位置，量程取0.6A 挡时读数为______；量程取3A 挡时读数为_______．电压表指针停在图(2)所示位置，量程取3V 挡时读数为______；取量程为15V 挡时读数为______．图5(3)根据实验记录，画出的U -I 图象如图6所示，可得待测电池的内电阻r 为_______． 【解析】本例是典型的U -I 法测电源电动势和内电阻，且运用图象处理数据． (1)连接图如图7所示．图7由于电路中的电压为1.5V ，电路中的电流不超过0.6A ，因此，电压表应选0~3V 量程，电流表应选择0~0.6A 量程．为了使电流值可调范围大一些，滑动变阻器应选择0~15?，为了减小误差，采用电流表内接法． (2)电流表读数在0.6A 挡时，I =0.280A ，在3A 挡时，I =1.40A ，电压表读数在3V 挡时，U =1.30V ，在15V 挡时，U =6.50V ．(3)r =I U ∆∆=13.045.018.140.1--Ω=0.69Ω?．【例2】用电流表和电压表测定电池的电动势E 和内电阻r ，所用的电路如下图13所示．一位同学测得的数据组如下表中所示． (1)试根据这些数据在图中作出U -I 图象． (2)根据图象得出电池的电动势E =______V ，电池的内电阻r =______W ．(3)若不作出图象，只选用其中两组U 和I 数据，可利用公式E =U 1+I 1r 和E =U 2+I 2r 算出E 和r ，这样做可能得出误差很大的结果，选用第_____组和第_____组的数据，求得的E 和r 误差最大．【解析】如图14所示，作图象时应把个别不合理的数据排除．由直线与纵轴的交点可读出电动势E =1．45V ，再读出直线与横轴的交点的坐标(U ，I )，连同得出的E 值代入E =U +Ir 中，得r =I U E -=A 65.0V)00.145.1(-=0．69?．图14选用第3组和第4组数据求得的E 和r 误差最大，不需要利用所给的6组数据分别进行计算，利用作图就可看出这一点．选用这两组数据求E 和r ，相当于过图中3和4两点作一直线，利用此直线求出E 和r ，而此直线与所画直线偏离最大．实际上，第4组数据不合理，已经排除．【点评】用图象法处理数据是该实验的一个重点，在高考中经常出现．需要注意两点，如果U -I 图象的坐标原点是U 轴、I 轴的零点，那么图象与U 轴交点表示电源的电动势E ，与I 轴交点表示电源短路的电流，内阻r =E /I 短，当然，电源内阻也可以用r =?U /?I 求得；如果U -I 图象的坐标原点是I 轴零点，而非U 轴零点，那么图象与U 轴交点仍表示电源的电动势E ，而图象与I 轴交点不表示电源短路时的电流，内阻只能用r =?U /?I 求解． 伏阻法【例3】一种供实验使用的小型电池标称电压为9V ，电池允许最大输出电流为50 mA ，为了测定这个电池的电动势和内阻，用图25图6图13组别I (A) U (V) 1 0.12 1.37 2 0.20 1.323 0.31 1.244 0.32 1.185 0.50 1.106 0.57 1.05图18所示电路进行测量（图中电压表内阻很大，可不考虑它对测量的影响），R 为电阻箱，阻值范围为0~9999,R 0是保护电阻． (1)实验室里备用的定值电阻有以下几种规格：A ．10，5WB ．150，0.5WC ．200 ，0.25WD ．1.2 k ，1W 实验时，R 0应选用______较好．(2)在实验中当电阻箱调到图19所示位置后，闭合开关S ，电压表示数9.0V ，变阻箱此时电阻为____，电路中流过电阻箱的电流为____mA ．图19 图20(3)断开开关，调整电阻箱阻值，再闭合开关，读取电压表示数，多次测量后，做出如上图20所示图线，则该电池电动势E =_____V ，内阻r =__ __ ．【解析】(1)保护电阻R 0的选择关系到能否控制电源的输出电流在50mA 以下，取电阻箱电阻R ＝0，则R 0+r =,180105093maxΩ=Ω⨯=-I E实验室里备用的定值电阻150?????和200???C )均接近180??，比较它们的额定电流，?B=,A 058.01505.0max I R P B >==故应选电阻B 作为保护电阻，即R 0=150???选B ． (2)电阻箱的读数为750??，通过电阻箱的电流为：I 0=.mA 10A 01.075015090==Ω+=+R R U(3)延长U -I 图线，与纵轴的交点即电流电动势，E ＝9．5V ，电源内阻r =.5010)2030(0.85.83Ω=Ω⨯--=∆∆-I U【点评】实际测量电路中往往接有保护电阻，选择保护电阻，不仅要看电阻的大小，还要看允许通过的电流．本题采用U -R 法的测量电路测量电源电动势和内阻，在处理数据时采用U -I 法的处理方法．U -I 图线上各坐标点的电流值是由)(0R R U +得到的． 【例4】现有一阻值为10 W 的定值电阻、一只开关、导线若干及一只电压表，该电压表表面上有刻度但无刻度值．要求设计一个能测定某电源内阻的实验方案(已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧)．要求： (1)画出实验电路图．(2)简要写出完成接线后的实验步骤． (3)写出用测得的量计算电源内阻的表达式r =_____． 【解析】(1) 实验电路如图21所示．(2)实验步骤如下：①断开开关，记下电压表偏转格数N 1；②合上开关，记下电压表偏转格数N 2；③电源内阻按下列公式计算：r =)10(221Ω=-R R N N N (3)由于电压表内阻很大，因此当断开开关S 时测得的路端电压U 1等于电源电动势． 设电压表每格的电压值为U 0，则有E ＝U 1＝N 1U 0 ①同样，由于电压表的内阻很大，在合上开关S 后，外电路的总电阻可以认为等于R ＝10?，因此有E ＝U 2+0222U r R N N r RU ⎪⎭⎫ ⎝⎛+= ② 联立①、②两式得 r =R N N N 221- 欧安法【例5】现有器材：量程为10.0mA ，内阻约为30~40W 的电流表一个，定值电阻R 1=150，定值电阻R 2＝100，单刀双掷开关S ，导线若干．要求利用这些器材测量一干电池(电动势约1.5V)的电动势．(1)按要求连接实物图(下图23)．图23【解析】利用一只电流表和两只定值电阻来测量干电池的电动势，基本的原理是改变外电路的电阻，得到两组电流值．根据闭合电路欧姆定律，得到一个关于电源电动势和内阻的二元一次方程组，解方程组即可求得电动势．由给定的条件知，电流表量程为10mA ，内阻圴为30欧~40欧，电源电动势约1.5V ，内阻约几欧，则外电阻的选择条件为10×10-3≥305.1+R ，即R ≥Ω-⨯-0120301105.13＝，故外电阻可选R 1或（R 1+R 2）． 图24(1)连接实物图如下图24所示．(2)当单刀双掷开关掷向b 时，R 1为外电阻，得到I 1=rR E +1 ①当单刀双掷开关掷向a 时，R 1和R 2串联起来作为外电阻时，得到I 2=rR R E ++21 ②式中E 、r 分别表示干电池的电动势和内阻.联立①②可解得 E =22121··R I I I I -I 1是外电阻为R 1时的电流，I 2是外电阻为R 1和R 2串联时的电流．U 1－R 法图18图21【例6】在做测量电源的电动势E 和内阻r 的实验时，提供的器材有：待测电源一个，已知内阻为R A 的电流表一个，电阻箱一个，开关一个，导线若干．为使测量更加准确，多次改变电阻箱的阻值R ，读出电流表的相应示数I ，以I 1为纵坐标，R 为横坐标，画出I 1与R 的关系图线是一条直线，如图(b)所示．图线延长可得直线在纵轴的截距为m ，直线的斜率为k ． (1)E =_________，r =_________．(2)在虚线框图29(a)中画出实验电路图．图29【解析】本题明确电流表内阻为R A ，说明R A 不能忽略．虽然处理数据方法从U -I 图线改变I 1-R 图线，但“U 1-R 法”的原理没有变．(1)E =k 1，r =k kR m A-(2)如图30(R A 不能忽略，根据全电路欧姆定律，I ＝,1,A A ERE R r I R R r E ++=++可知I 1-R 图线为直线，其斜率k =E 1，截距m =E R r A +．则E =k 1，r =k kR m A-)图30。
关于电源电动势和内阻的几种测量方法及误差分析
关于电源电动势和内阻的几种测量方法及误差分析一、伏安法选用一只电压表和一只电流表和滑动变阻器，测出两组U 、I 的值，就能算出电动势和内阻。
1 电流表外接法 1.1 原理如图1-1-1所示电路图，对电路的接法可以这样理解：因为要测电源的内阻，所以对电源来说用的是电流表外接法。
处理数据可用计算法和图像法：（1）计算法：根据闭合电路欧姆定律Ir U E +=，有：测测r I U E 11+= 测测r I U E 22+=可得：122112I I U I U I E --=测 1221I I U U r --=测（2）图像法：用描点作图法作U-I 图像，如图1-1-2所示：图线与纵轴交点坐标为电动势E ，图线与横轴交点坐标为短路电流rEI =短，图线的斜率的大小表示电源内阻IUr ∆∆=。
1.2 系统误差分析由于电压表的分流作用，电流表的示数I 不是流过电源的电流0I ，由电路图可知I <0I 。
【1】计算法：设电压表的内阻为V R ，用真E 表示电动势的真实值，真r 表示内阻的真实值，则方程应修正为：真真r R U I U E V ⎪⎪⎭⎫⎝⎛++=，则有：r R U I U E V ⎪⎪⎭⎫⎝⎛++=11真 r R U I U E V ⎪⎪⎭⎫ ⎝⎛++=22真 解得：测真E R U U I I I U I U E V >----=21121221 ， 测真r R U U I I U U r V>----=211221可见电动势和内阻的测量值都小于真实值。
图1-1-2I 短图1-1-1【2】图像修正法：如图1-1-3所示，直线①是根据U 、I 的测量值所作出的U -I 图线，由于I <I 0，而且U 越大，I 和I 0之间的误差就越大，即VV R UI =随着电压的减小而减小，而电压表的示数U 就是电源 的路端电压的真实值U 0，除了读数会有误差外，可以 认为U ＝U 0，经过修正后，直线②就是电源真实值的 U -I 图线，由图线可以很直观的看出： 真测E E <，真测r r <。
测电源电动势和内阻的六种方法
测电源电动势和内阻的六种方法--------供同学们自行阅读练习实验是物理学习中的重要手段，虽然高考是以笔试的形式出现的，但却力图通过考查设计性的实验来鉴别考生独立解决新问题的能力。
因此，在平时的学习中要充分挖掘出物理教材中实验的探索性因素，不断拓宽探索性实验设置的新路子，努力将已掌握的知识和规律创造性的运用到新的实验情景中去。
现结合习题简略介绍几种测量电源电动势和内阻的方法。
一、用一只电压表和一只电流表测量例1 测量电源的电动势E 及内阻r （E 约为V 5.4，r 约为Ω5.1）。
器材：量程为V 3的理想电压表V ，量程为A 5.0的电流表A （具有一定内阻），固定电阻Ω=4R ，滑动变阻器'R ，开关k ，导线若干。
（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。
（2）实验中，当电流表读数为1I 时，电压表读数为1U ；当电流表读数为2I 时，电压表读数为2U ，则可以求出E ＝___________，r ＝___________。
（用1I 、2I 、1U 、2U 及R 表示）解析：由闭合电路欧姆定律Ir U E +=可知，只要能测出两组路端电压和电流即可，由r I U E 11+=，r I U E 22+=可得：121221I I I U I U E --= （1） 1221I I U U r --= （2） 我们可以用电压表测电压，电流表测电流，但需注意的是题给电压表的量程只有V 3，而路端电压的最小值约为V V Ir E U 75.3)5.15.05.4(=⨯-=-=，显然不能直接把电压表接在电源的两端测路端电压。
依题给器材，可以利用固定电阻R 分压（即可以把它和电源本身的内阻r 共同作为电源的等效内阻“r R +”），这样此电源的“路端电压”的最小值约为V V V r R I E U 375.1)5.55.05.4()(<=⨯-=+-=，就可直接用电压表测“路端电压”了，设计实验电路原理图如图1所示。
安阻法测电源电动势和内阻公式法
安阻法测电源电动势和内阻公式法以安阻法测电源电动势和内阻公式法为题，本文将介绍这两种测量电源电动势和内阻的方法。
一、安阻法测电源电动势和内阻安阻法是一种常用的测量电源电动势和内阻的方法。
其原理是通过连接一个已知电阻的电路，测量电路中的电流和电压来计算电源的电动势和内阻。
具体操作步骤如下：1. 将一个已知电阻R连接到待测电源的正负极之间，组成一个电路。
2. 通过安培表测量电路中的电流I。
3. 通过万用表或电压表测量电路中的电压U。
4. 根据欧姆定律，利用公式U = E - I * R，其中E为电源电动势，R为电源内阻，可以计算出电源的电动势E。
5. 根据电源的电动势E和测得的电流I，可以利用公式E = I * R + U，其中R为电源内阻，可以计算出电源的内阻R。
二、内阻公式法测电源电动势和内阻内阻公式法是另一种常用的测量电源电动势和内阻的方法。
其原理是通过改变电路中的负载电阻，测量电路中的电流和电压来计算电源的电动势和内阻。
具体操作步骤如下：1. 初始化电路，将电源和一个已知电阻R连接起来。
2. 测量电路中的电流I1和电压U1。
3. 改变电路中的负载电阻，重新测量电路中的电流I2和电压U2。
4. 根据欧姆定律，利用公式U1 = E - I1 * R，其中E为电源电动势，R为电源内阻，可以计算出电源的电动势E。
5. 根据欧姆定律，利用公式U2 = E - I2 * R2，其中R2为改变后的负载电阻，可以计算出电源的电动势E。
6. 根据电源的电动势E和测得的电流I1、I2以及电压U2，可以利用公式 E = I1 * R + U1，E = I2 * R2 + U2，可以计算出电源的内阻R。
三、比较两种方法的优缺点1. 安阻法测量简单直观，只需连接一个已知电阻即可，不需要改变电路中的负载电阻，操作相对简单。
2. 内阻公式法需要改变电路中的负载电阻，操作相对复杂，但可以通过测量多个不同负载下的电流和电压，得到更准确的结果。
4实验-测定电源的电动势和内阻
4 实验-测定电源的电动势和内阻，（用电流表和电压表测）[实验目的]：测定电池的电动势和内电阻。
[实验原理]如图1所示，改变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组、r值，最后分别算出它们的平均值。
此外，还可以用作图法来处理数据。
即在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U－I图象（如图2）所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r的值。
[实验器材]待测电池，电压表（0－3V），电流表（0－0.6A），滑动变阻器（10Ω），电键，导线。
[实验步骤]1．电流表用0.6A量程，电压表用3V量程，按电路图连接好电路。
2．把变阻器的滑动片移到一端使阻值最大。
3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I1、U1），用同样方法测量几组I、U的值。
4．打开电键，整理好器材。
5．处理数据，用公式法和作图法两种方法求出电动势和内电阻的值。
[注意事项]1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。
2．干电池在大电流放电时，电动势会明显下降，内阻r会明显增大，故长时间放电不宜超过0.3A，短时间放电不宜超过0.5A。
因此，实验中不要将I调得过大，读电表要快，每次读完立即断电。
3．要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出、r值再平均。
4．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧。
个别偏离直线太远的点可舍去不予考虑。
这样，就可使偶然误差得到部分的抵消，从而提高精确度。
5．干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U－I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I必须从零开始）。
但这时图线和横轴的交点不再是短路电流。
测电源的电动势和内阻几种常用方法
测电源的电动势和内阻几种常用方法
本文介绍了测电源电动势和内阻的几种常用方法。
第一种方法是用电压表、电流表和可变电阻（如滑动变阻器）测量。
在电流表内接时，可以通过测量两组端电压U和
电流I值，然后通过公式E=U1+I1r和E=U2+I2r来求解电动势
E和内阻r。
也可以作U-I图像，通过调节滑动变阻器，取得
多组（U，I）值，在坐标中描点，连成直线。
需要注意的是，连直线的方法应该让尽可能多的点在直线上，直线两侧分布的点的个数大致均匀，偏离直线较远的点应该舍去。
纵轴截距的含义是电动势E，横轴截距的含义是短路电流I（注意纵坐标
要从开始），斜率的含义是电阻。
需要注意的是，误差分析应该考虑到E测＜E真，r测＜r真，采用这种接法时，使得内电阻和电动势测量的误差较小，一般采用这种接法测电动势和内电阻。
第二种方法是用电流表和电阻箱测量。
在测出两组I、R
值后，就能算出电动势和内阻。
原理公式是E=I(R+r)。
可以作
1-R图像，纵轴截距的含义是内阻r，斜率的含义是1/E。
第三种方法是用电压表和电阻箱测量。
在测出两组U、R 值后，就能算出电动势和内阻。
原理公式是E=U+U/R+r。
可以作1-U/R图像，纵轴截距的含义是1/E，斜率的含义是内阻r。
