怎样看懂机械类图纸
机械看图方法与步骤
机械看图方法与步骤1. 引言机械看图方法与步骤是在机械设计和制造过程中非常重要的一环。
通过合理的看图方法和步骤，可以更好地理解和分析设计图纸，并准确地将其转换为实际的机械产品。
本文将介绍一套基本的机械看图方法与步骤，帮助读者快速掌握这一技能。
2. 机械看图方法2.1. 了解图纸种类在机械设计领域中，有多种不同类型的图纸，如零件图、总装图、工艺图等。
在开始看图之前，首先要了解所面对的图纸类型，以便确定使用正确的方法进行阅读和解析。
2.2. 读取图纸标题图纸的标题通常包含了重要的信息，如图纸名称、版本号、编制人等。
阅读图纸标题能够帮助读者快速了解图纸的基本情况，并在后续操作中提供参考。
2.3. 分析图纸布局图纸布局指图纸中各个要素的排列方式和位置。
通过分析图纸布局，可以了解图纸中各要素之间的关系，从而更好地理解图纸的内容。
2.4. 读取图纸比例和尺寸在机械图纸中，比例和尺寸是非常重要的信息。
比例决定了图纸上的长度与实际长度之间的关系，而尺寸则表示了设计要素的具体数值。
正确地读取图纸比例和尺寸是理解设计意图的基础。
2.5. 分析图纸符号和图例图纸中的符号和图例是传达信息的重要方式。
不同的符号和图例代表了不同的元素和操作，如孔、螺纹、表面质量等。
通过分析图纸中的符号和图例，读者可以理解设计人员的意图和要求。
2.6. 深入理解图纸要素图纸中有许多各种各样的要素，如剖面、断面、投影等。
通过深入理解这些要素的含义和作用，能够更准确地理解设计图纸，并将其转化为实际的操作步骤。
3. 机械看图步骤3.1. 确定设计目标在开始看图之前，首先要明确设计的目标。
这可以是某个零件的尺寸和形状，也可以是某个装配体的结构和功能。
明确设计目标可以帮助读者更加有针对性地进行图纸分析和理解。
3.2. 审视图纸布局通过仔细审视图纸布局，包括标题、标注、比例尺等要素，来获取图纸的基本信息并了解设计意图。
3.3. 分析设计要素根据设计目标，分析图纸中的设计要素，如尺寸、形状、位置等，以便理解设计意图和实现方法。
怎么看机械图纸
先学会看三视图，之后看组装图，无论看什么图，最要紧的是先找到自己的视角！具体的东西要看你学没学过机械制图了！看机械图要分清零件部件从大到小，最后是螺纹配合，公差配合，从粗到细，先整体后局部。
自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。
为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。
1 概述当今世界上，ISO国际标准规定，第一角和第三角投影同等有效。
各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也采用第三角投影，新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。
ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。
在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。
图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。
图32.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。
图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。
图6以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。
每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。

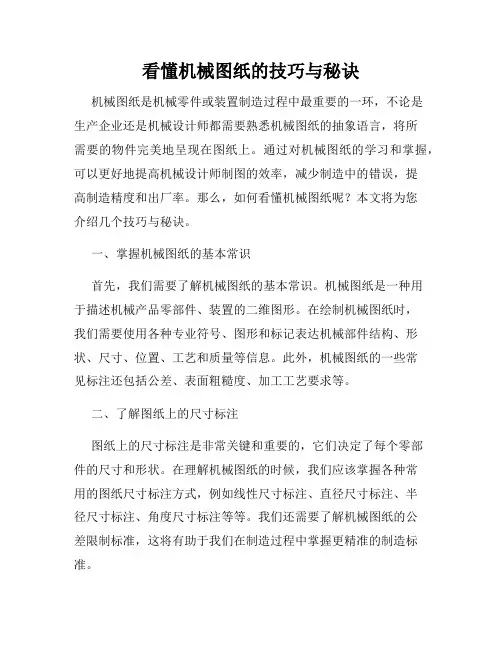

看懂机械图纸的技巧与秘诀
看懂机械图纸的技巧与秘诀机械图纸是机械零件或装置制造过程中最重要的一环，不论是生产企业还是机械设计师都需要熟悉机械图纸的抽象语言，将所需要的物件完美地呈现在图纸上。
通过对机械图纸的学习和掌握，可以更好地提高机械设计师制图的效率，减少制造中的错误，提高制造精度和出厂率。
那么，如何看懂机械图纸呢？本文将为您介绍几个技巧与秘诀。
一、掌握机械图纸的基本常识首先，我们需要了解机械图纸的基本常识。
机械图纸是一种用于描述机械产品零部件、装置的二维图形。
在绘制机械图纸时，我们需要使用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。
此外，机械图纸的一些常见标注还包括公差、表面粗糙度、加工工艺要求等。
二、了解图纸上的尺寸标注图纸上的尺寸标注是非常关键和重要的，它们决定了每个零部件的尺寸和形状。
在理解机械图纸的时候，我们应该掌握各种常用的图纸尺寸标注方式，例如线性尺寸标注、直径尺寸标注、半径尺寸标注、角度尺寸标注等等。
我们还需要了解机械图纸的公差限制标准，这将有助于我们在制造过程中掌握更精准的制造标准。
三、明白图纸上的符号和标记在机械图纸中，符号和标记是非常重要的，它们用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。
比较常见的符号有：圆形、矩形、三角形、菱形等。
它们分别代表着不同的含义，如圆形代表孔洞，矩形代表平面，三角形代表斜面等。
除此之外，我们还应该了解一些常见的标记，如第一个视图、满圆、中心线、标准角度和公差等等，这些标记可以有助于我们更好地读懂机械图纸。
四、了解机械图纸的截面图与剖面图机械图纸除了正常的视图外，还有许多的剖面和截面，这些视图可以提供更详细的信息。
在理解这些图纸时，我们需要明白它们表示的是被刀具切割、划线或抽取部分所形成的视图，可以帮助我们更直观地了解图纸参数、几何形状以及内部结构等信息。
五、了解机械图纸的工艺要求标注机械图纸不仅表达了设计要求和尺寸要求，还应结合实际生产过程，标注合适的加工工艺信息。
如何看懂CAD的机械图纸
如何看懂CAD的机械图纸
如何看懂CAD的机械图纸
大家经常在工作中会看到机械图纸，这种机械图纸非常的复杂，所以需要学会怎样看懂。
下面是店铺带来关于如何看懂CAD的机械图纸的内容，希望可以让大家有所收获!
看懂CAD的机械图纸的方法
1、先看总装配图，了解设备用途;
2、看部件装配图，了解有哪些关重零部件，和零件间的配合关系;(为后面更快的看懂零件图做准备!)
下面就到了零件图:
1、先看标题栏，了解是什么零件，在设备中什么部位?起什么作用?是什么材质的?
2、再看技术要求，一定要看技术要求，知道里面的加工、热处理、检验等要求，以及遵守哪些技术规范。
(这时遇到自己不了解的技术规范就要先去看技术规范了!)
3、看零件各视图，了解零件结构，有哪些关键位置，基准、粗糙度、形位要求等。
(要能设计和判断这些要求是否合理，就要求你有一定的机加工艺经验了!)
知识拓展：CAD标注图形尺寸的方法
尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。
AutoCAD 的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。
标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。
在AutoCAD 中提供了线性、半径和角度3 种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。
此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。
标注的对象可以是二维图形或三维图形。
如何看懂机械图纸
如何看懂机械图纸一、机械图纸的种类机械类图纸有很多种类，分装配图、简图、原理图、零件图，BOM表等，首先要确定你拿到的是一张什么图纸，你才知道图纸表达的是什么对象，表达了哪些方面，表达到什么程度。
二、如何看懂机械图纸？1、首先要明确你拿到的是什么类型的图纸，是装配图、简图、原理图，还是零件图，BOM表，不同类型的图纸要表达的信息及侧重点均有不同；2、先看图纸描述的对象，即图纸的标题；虽然每个人、每个公司的图纸都会有所相同，但大家都基本遵循国家的制图标准，一张图纸做出来就是为了给人看的，要是特殊的地方太多，别人都看不懂那就失去了它的意义。
所以首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等信息；3、确定视图方向；标准的图纸最少都有一个视图的。
视图的概念来源于画法几何的投影，所以基本的三视图概念必须要清楚，这是读懂图纸的基础，弄懂图纸上各个视图的关系，就可以基本看懂图纸表达产品的大致外形；依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。
第一角法在欧洲国家应用广泛（如英国、德国、瑞士等）；第三角法与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。
4、通过视图对应产品的关键结构；这是视图的关键点，需要积累和空间想象能力的，如果不能还原实际产品的样子，就会出现如笑话所说“挖个井却造了个烟囱”的窘状；5、确定产品尺寸；这个只需要大概地看一下，有个大概的概念就行了，如果是制造者，到用到的时候再去看；到这里，只要你看过图纸，上面这5条从图纸上都能看得懂，你就可以算是看得懂图纸的外行了；就像你看了一份房子的图纸后，你知道了房子的户型结构，大小了，不想深入的可以到此为止。
然而，机械类的图纸信息，远远不止这些；6、机械图纸（这里说的都是标准的产品加工图）表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据，入行前已经看到了材料和结构部分，但是图纸里还有很多信息，由于机械类的信息几乎全部都在图纸里面，光看机械设计手册就上千页，图纸中每一个尺寸标注，每一个表达都有一定的讲究，都意味着很多基础的知识，这个能看懂多少全靠个人的积累了；7、图纸中产品的精度：机械类的尺寸（例如一个圆柱的直径）不只是一个尺寸而已，无论标注了公差（±0.XX这样的）还是没有标注的尺寸都是一个范围，这就是机械的（尺寸）精度，这个概念要一直都有。
快速识图-机械制图基础培训
快速识图-机械制图基础培训引言机械制图是机械设计中非常重要的一环，它是将机械设备的设计意图以图形的方式进行表达和传达的过程。
机械制图可以用于设计、制造、装配和维修等方面，它能够帮助工程师更清晰地理解和沟通设计要求，提高工作效率和准确性。
在进行机械制图的过程中，快速准确地识图是非常重要的技能。
本文将介绍快速识图的基本原则和方法。
1. 快速识图的基本原则快速识图是指在阅读机械图纸时，能够迅速理解图纸内容并获取有效信息的能力。
下面列举了一些快速识图的基本原则：1.1 了解图纸的种类和常用标准在开始识图之前，需要了解机械图纸的种类和常用标准。
常见的机械图纸包括装配图、零件图、工序图等。
不同种类的图纸在表达方式上有所差异，因此在识图时需要注意其特点和要求。
1.2 了解图纸的基本构成要素图纸由各种符号和线条构成，了解图纸的基本构成要素对于快速识图非常重要。
常见的构成要素包括尺寸标注、形位公差标注、投影图、剖视图等。
1.3 善用图纸上的信息图纸上通常包含了丰富的信息，如图纸标题、注释和符号等。
快速识图的关键就在于善于利用这些信息进行综合分析，理解图纸的设计意图。
1.4 熟悉常用的图纸符号和标准熟悉常用的图纸符号和标准是提高识图速度和准确性的关键。
常用的图纸符号包括直线、曲线、箭头、尺寸符号等。
了解这些符号的含义和使用方法可以帮助更快地理解图纸内容。
2. 快速识图的方法在实际应用中，有一些方法可以帮助我们快速识图。
下面介绍几种常用的方法：2.1 逐步分析法逐步分析法是一种系统化的分析方法，通过按照一定的顺序逐步解析图纸上的信息，帮助我们逐步理解整个图纸。
这种方法常用于复杂图纸的分析和理解。
2.2 整体感知法整体感知法是一种快速识图的方法，它通过从整体上理解图纸的结构和布局，迅速获取图纸的大致内容和设计意图。
这种方法适用于简单图纸的识图，能够帮助我们迅速抓住图纸的重点和关键信息。
2.3 比较法比较法是一种通过对比不同部分的图纸，找出其相似之处和差异之处，从而理解整个图纸的方法。
机械加工图纸识图要领
机械加工图纸识图要领机械加工中，图纸是非常重要的，通过图纸可以准确地确定加工部位、尺寸、工艺等信息。
而机械加工中图纸的正确识图也是非常重要的。
只有识图准确，才能保证加工零件的尺寸精度和加工质量。
一、认识机械加工图机械加工图可分为三种，即剖视图、正视图、俯视图。
剖视图是将物体分成两半，可以展示物体内部的结构和细节；正视图则展示了物体的前侧面；俯视图则展示了物体的顶部。
加工图纸上显示的为三维物体的二维展开图。
正确识图先要熟悉图纸中标注的各项信息，特别是尺寸和比例。
二、学会阅读尺寸标注在机械加工图中，尺寸标注是非常重要的，是判定零件尺寸是否准确的依据。
尺寸标注通常用到的有狭义尺寸标注、公差尺寸标注、基准尺寸标注。
不同的标注方式需要不同的识图要领。
1.狭义尺寸标注狭义尺寸标注通常出现在零件尺寸不大的情况，如直径、孔径等。
这种标注主要有尺寸文字和尺寸线组成。
可以根据尺寸线上的箭头方向判断尺寸大小。
在识图的过程中，应关注零件的起始点和终止点，以及尺寸是否与图纸上的文字相符。
2.公差尺寸标注公差尺寸标注多出现在零件尺寸要求较高的情况。
标注要求零件必须在一定的公差范围内，而不是严格等于标注的数值。
公差尺寸标注通常标识方法是在尺寸文字和尺寸线之间添加一个公差符号。
在识图时，应特别关注尺寸线上的箭头是否偏离零件轮廓线、公差标记的顺序等。
3.基准尺寸标注基准尺寸标注是指在图纸中选择一个稳定的位置或基准面作为参照，标注出零件的基准尺寸。
常见的基准面包括平面、轴线、圆柱面等。
在识图时，应特别关注基准尺寸标注的准确性和位置是否正确。
三、掌握比例为了能将三维物体准确地表现在二维图纸上，机械加工图需要进行比例缩放。
常见的比例有1:1、1:2、1:5、1:10等。
在阅读机械加工图时，首先需要明确图纸的比例，然后再根据图纸上的尺寸比例进行测量和识图。
四、积累经验机械加工图的识图需要长时间的练习和积累经验。
掌握图形语言和机械设计规范，建立图纸与实物的对应关系，增强对零件加工及加工工艺的了解，都是提高识图能力的重要方法。
机械图纸看不懂怎么办？别急！明白这些方法和步骤，再难的也能懂
机械图纸看不懂怎么办？别急！明白这些方法和步骤，再难的也能懂图纸在工程、建筑、制造等领域中起着非常重要的作用，它是用来指导生产的依据，也是技术交流的语言，所以无论你在哪一行的技术领域，图纸要看得懂才能更好地胜任其工作。
各领域的图纸都有各行业的标准规范，下面我们说说机械制造业的图纸怎么看？识读零件图纸的一般方法和步骤，希望能帮助到大家。
正投影法投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。
1. 基本视图2. 向视图3. 局部视图4. 斜视图5. 剖视图1）全剖视图2）半剖视图3）局部剖视图4）阶梯剖5）旋转剖6）断面图假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。
识读零件图纸的一般方法和步骤1、首先看标题栏，概括了解零件看标题栏，了解零件名称、材料和比例等内容，从而大体了解零件的功用，从名称判断该零件属于哪一类零件。
从材料判断该零件大致的加工方法。
从比例判断该零件的实际大小，从而对零件有初步的了解。
2、分析研究视图，想象结构形状看视图，分析零件各视图的配置及视图之间的关系，采用的表达方法和表达的内容，运用组合体的读图方法，形体分析法和线面分析法来读懂零件各部分的结构，想象出零件各部分的形状、相对位置及其作用。
3、分析所有尺寸，弄清尺寸要求综合分析视图和形体，分析零件的长、宽、高三个方向的尺寸基准，然后从基准出发，以结构形状分析为线索，再了解各形体的定形和定位尺寸，弄清各个尺寸的作用，图形和尺寸表达的是零件的形状和大小，读图时应把视图、尺寸和形状结构三者结合起来分析。
4、分析技术要求，综合看懂全图读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。
了解其代号含义。
必要时还要联系与该零件有关的零件一起分析。
零基础学看机械图纸
零基础学看机械图纸作为机械行业中的基础技能，学习如何读懂和解读机械图纸是非常重要的。
无论是从事机械设计、制造、维修还是其他相关工作，都需要对机械图纸有一定的了解。
对于零基础的学习者来说，学习如何看机械图纸可能会感到困惑和挑战。
本文旨在为零基础学习者提供一些基本的指导，使其能够逐步掌握机械图纸的阅读技巧。
在开始学习机械图纸之前，首先需要了解机械图纸的基本概念和标准。
机械图纸是一种通过图形和文字来描述机械零件的工程图。
机械图纸通常包括平面图、立体图和剖视图等多种图形表示方法。
机械图纸的绘制必须遵循一定的标准，如ISO或ANSI等，以确保图纸的可读性和标准化。
了解机械图纸的标题和图例也是很重要的。
标题通常包括零件名称、标识符、比例、单位和作者等信息。
图例则解释了图纸中所使用的各种符号和图形表示方法。
学习者需要根据图例的指引，理解和运用不同的符号和线型，以正确理解机械图纸中的信息。
在学习机械图纸时，要重点关注图纸中的尺寸和公差。
尺寸是指机械零件的几何尺寸，常用于描述零件的长度、宽度、高度等。
公差是对于尺寸容许范围的标识，用来表示零件可以存在的误差范围。
尺寸和公差的理解对于正确理解和制造零件非常重要。
此外，学习者还需掌握基本的视图投影方法。
视图投影是将三维物体的形状和尺寸以二维平面的形式展示出来。
常用的视图投影方法包括正投影、俯视图、侧视图和剖视图等。
学习者需要学会如何根据不同的需求选择和绘制适当的视图，并理解它们之间的关系。
在阅读机械图纸时，还需要了解和运用不同的符号和图形表示方法。
图纸中常用的符号包括直线、圆弧、引线、切割线等。
学习者需要掌握这些符号的意义和使用方法，以正确理解图纸中的信息。
在学习过程中，可以逐步了解机械图纸中的其他信息，如表面粗糙度、螺纹、半径等。
这些信息对于机械零件的制造和装配非常重要，学习者可以通过查阅相关资料和参考书籍来深入学习。
最后，实践是学习机械图纸的关键。
学习者可以寻找真实的机械图纸，并尝试理解和解读其中的信息。
机械识图初学
主要承受以径向载荷为主的径向与轴向联合载荷。与角接触球轴承相比，承载能力大、极 限转速低。
调心球轴承
具有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。可以自动 补偿由于轴的绕曲和壳体变形产生的同轴度误差，适用于支承座孔不能保证严格同轴度的 部件中。
齿轮传动
圆柱齿轮传动
03
标准件与常用件识图
螺纹紧固件
螺栓
由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧 固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
螺柱
没有头部的，仅有两端均外带螺纹的一类紧固件。连接时， 它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有 通孔的零件中，然后旋上螺母。
键、销连接件
齿轮泵装配图
齿轮泵是液压系统中的动力元件，其装配图需表达泵体、齿轮、轴等零件的装配关系，以及标注关键配合尺寸、密封 要求等信息。
减速器装配图
减速器用于降低转速和增大扭矩，其装配图需表达箱体、齿轮、轴承等零件的装配关系，以及标注输入输出轴的中心 距、轴承型号等关键信息。
机床主轴箱装配图
机床主轴箱是机床的重要部件之一，其装配图需表达主轴、轴承、齿轮等零件的装配关系，以及标注主 轴的旋转精度、轴承间隙等关键参数。
用一组假想的投射线，将物体向选定的投影面投射，并在该面
上得到图形的方法。分为中心投影法和平行投影法。
投影面
03
物体投影所在的假想平面。
图纸幅面与格式
图纸幅面
标题栏
指绘制图样的图纸的大小，分为基本 幅面和加长幅面两种。
位于图框的右下角，用于填写零部件 的名称、材料、图号、比例及责任者 等。
图框格式
在图纸上，图框线必须用粗实线画出 ，其格式分为不留装订边和留有装订 边两种，但同一产品图样只能采用一 种格式。
机械制图之识图
看零件图的方法和步骤
看零件图的方法和步骤
在设计、生产、学习等项活动中，看零件图是一项非常重要的工作。看组合体 视图的方法是看零件图的重要基础。 一、看零件图的要求 二、看零件图的方法步骤 （一）看标题栏 （二）进行表达方案的分析 （三）进行形体分析、线面分析和结构分析 （四）进行尺寸分析 （五）进行结构、工艺和技术要求的分析
（四）进行尺寸分析
尺寸分析可按下列顺序进行分析： 1．根据形体分析和结构分析，了解定形尺寸和 定位尺寸； 2．根据零件的结构特点，了解基准和尺寸的标 注形式； 3．了解功能尺寸； 4．了解非功能尺寸； 5．确定零件的总体尺寸。
（五）进行结构、工艺和技术要求的分析
分析这一部分内容，可以进一步深入了解零件，发 现问题，可按下列顺序分析：
1．根据图形了解结构特点； 2．根据零件的特点可以确定零件的制造方法； 3．根据图形内、外的符号和文字注解，可以更 清楚地了解技术要求。
泵体
90 70 R10
44 70 60H7
6.3
看零件图
30
16
4-10
通孔 1X45
C-C
142
A
107 3.2
55
25
2X45°
36
6.3
120
B
13
10
下列顺序进行分析： 1．找出主视图； 2．有多少视图、剖视、剖面等，还要找出它们的名称、相互位置和投影关系； 3．有剖视、断面的地方要找到剖切面的位置； 4．有局部视图、斜视图的地方，必须找到表示投影部位的字母和表示投影方向
的箭头； 5．有无局部放大图和简化画法。
（三）进行形体分析、线面分析和结构分析
进行形体分析和线面分析是为了更好地搞清楚投影 关系和便于综合想象出整个零件的形状。在这里， 形体一般都体现为零件的某一结构，可按下列顺序 进行分析：
机械制图(识、读图讲解)PPT(专用课件)
ZP Rz ZV
2）轮廓最大高度——Rz
Y X
L
最大轮廓峰高ZP和最大轮廓谷深ZV之和的高度 RZ = ZP + ZV
注：用于控制不允许出现较深加工痕迹的表面。
内容详尽
26
2.4.2.3 表面粗糙度符号
符号
意 义及说明
表面结构的，仅用于简化代号标注没有补充说 明时不能单独使用（基本图形符号）
指定表面是用去除材料（机械加工）的方 法获得（去除材料的扩展图形符号）
区
绝对值，不可能为零； 2 从作用上：极限偏差用于控制实际偏差，
别 是判断完工零件是否合格的根据，而公差
则是控制一批零件实际尺寸的差异程度；
3 从工艺上：公差大小反应加工的难易程度，
极限偏差是调整机床决定切削工具与工件
相对位置的依据。
联系：公差：是内上容详、尽 下偏差之代数差的绝对值17 。
公差带图：
仰视
主视
俯视
按第一角投影
内容详尽
13
6 第一投影（第一角画法）：将物体置于第一分角内，并 使其处于观察者与投影面之间而得到的多面正投影。 以主视图为基准，其他视图的配置如下： 俯视图—配置在主视图的下方；仰视图—配置在主视图 的上方；左视图—配置在主视图的右方；右视图—配置 在主视图的左方；后视图—配置在主视图的右方。
28
2.4.2.5 表面结构代号含义
表面粗糙度：表示完工零件的图样中所有表面轮廓的最大 高度Rz=3.2um；“16%规则” （默认）；
加工方法：车；所有表面均有3mm的加工余量。
内容详尽
29
2.4.2.4 表面结构补充要求的注些位置
表面微观特性
Ra
加工方法
怎样看懂机械类图纸
段的激发培养,让学生对《机械制图》课程的知识点,发生飞跃的认识,培养起创造能力与个性 品质,在今后实际生产中进行技术革新、机械设计时起到要作用。
在加工制造中零件图和装配图的作用 ,任何一台机器或一个部件都是由若干零件装配 而成的,制造机器首先要依据零件图加工零件,再根据装配图,组装成机器或者部件。零件图是 制造和检验零件的主要依据,不会识读零件图,根本无从着手加工零件,所以,识读零件图和绘 制零件图是《机械制图》的重要内容。能快速而正确地识读零件的图纸,理解零件的加工信 息,是正确实施零件加工的前提,能合理表达零件的结构,正确规范的绘制一张零件的图纸,是 在职业岗位上进行技术交流和沟通的必要手段。另外机器或者部件的设计过程中,一般先根 据设计要求画出装配图以表达机器或者部件的工作原理、传动路线,零件之间的装配关系以 及零件的结构形状,然后按照装配图设计零件,并绘制零件图。再生产过程中,装配图又是制定 机器或部件装配工艺规程、指导装配、检验、安装和维修的依据。因此识读装配图是在生产 交流和技术革新中重要的一项读图能力
首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等
信息，这些信息的位置可以参看手册相关部分的内容。
3.
确定视图。如果是原理图等类型的非“标准”图纸，就没有严格的视图这个概念了。
标准的图纸最少都有一个视图的。视图的概念来源于画法几何的投影，这个知识也可以
看看手册的相关内容，简单的说，我们国家的制图标准，一个物体，正面看到的称之为
从事机械制造行业就须掌握机械制图 ,学习机械制图感到抽象、困难,其原因之一是习 惯于在平面上思考问题,缺乏空间思维能力。在学习过程中教师要有针对性地借助各种媒体, 直观、形象地引导学生建立起空间概念,由平面思维转换到空间思维。把物体的投影与实际 零件结构紧密联系,不断地“由物画图”和“由图画物”,既要想象物体的形状,又要思考图形 间的投影规律,步提高空间想象和思维能力。有了这种能力,在实际工作时,才会通过二维的平 面图——零件图(或装配图)想象出来三维的空间物体——实际零件(装配体),只有掌握这种 技能,才能顺利完成零件加工或机器装配的工作。所以,空间想象能力是学习机械制图的核心 内容。 《机械制图》的基本原理,制图标准、及相关规则,严肃体现出国家标准的统一性,无 论谁都必须严格遵照执行。随着我国各个领域与国际接轨的今天,在机械制造行业,国家标准 与国际标准也会逐步一致,使我国机械制造行业技术人才能更好的与之交流,那么就必须熟 练地掌握这门技术语言,更便于同行业间进行技术探讨和技术革新,但是前提条件是必须精 通机械制图这门课程以及相关的国家标准,并且反复强调标准规定的严谨性、权威性和法制 性,使技术人员较好地确立标准化意识。
怎么看懂机械图纸？
怎么看懂机械图纸？
如何看懂机械图纸，就我的理解我说几点：
第一，如果你一上来就拿一张图看，那你肯定看不懂，所以高校里一般就是先学机械制图，把那个标注啊，剖面啊，视图啊等等的学会，当然这只是停留在纸面上的。
如果你停留在这个阶段，那么我推荐你看一本书《画法几何与工程制图》，如下图。
先把理论知识学好。
第二，如果你学好了这个理论知识，或者已经在学了，那么接下来就是要培养你的空间想象能力，那么如何培养，如果你在学校，那么建议你去你们的模型室，然后从三个视角观看每一个模型，并且与书本上的对比，然后自己在纸上画出来，知道你能够通过三视图，完
全把东西想象出来。
久而久之，你的空间想象能力会增强。
假如你在企业，那么你就要深入车间，观察你们的产品，并且与你们的图纸进行对比，知道图纸上每一个细节，你都能理解，并且能够在产品上找到这个对应的结构，久而久之，你会对所看的图纸非常了解。
第三，也就是进阶阶段，因为机械这个东西，无非各种结构的组合，那么通过你现有产品的积累，通过你之前的大脑构想，你随便拿一张图纸过来，你就能大概知道成品是个什么样，无非一些公差配合你得仔细看，我觉得重要的就是，你看了图纸，就能想象出大概什么样，这个才是最关键。
最后总结下，我也是从高校过来的，当时机械制图很差，后来我去模型室闭关1个月，天天就看那些模型，然后自己画，周而复始，最后考试接近满分，现在我从事机械行业，也是经常到车间看产品，丰富产品在大脑中的具象。
加油你可以的！。
机械图纸基础知识识图篇
第一角法表示法
第三角法表示法
二.视图讲解-（三视图）
1.基本视图——机件向基本投影面投影所得的视图。基本视 图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
2.视图的三等原则——长对正，高平齐，宽相等；左/右视图 反映物体高和宽，仰/俯视图反映物体长和宽，主/后视图反映物 体的长和高
形位公差符号所表示的含意
五.公差认识-(形位公差2）
1.常用形状公差带的定义及解释
1.直线度
2.平面度
五.公差认识-(形位公差3）
1.常用位置公差带的定义及解释-1
3.垂直度
4.平行度
五.公差认识-(形位公差4）
1.常用位置公差带的定义及解释-2
3.对称度
6.同轴度
五.公差认识-(形位公差5）
2.若是多线螺纹必需标线数/条数和导程。 导程= 螺距*条数。 3.螺纹等级，外螺纹用小写字母表示，内螺纹用大写字母标示，而且公 称直径表示的都是螺纹大径。 4.螺纹规和螺纹环规，只是控制了螺纹的中径和螺距，所以在现实中我 们在检测螺纹时，一般还得控制外螺纹的大径和内螺纹的小径。
五.公差配合认识-(尺寸公差1）
1. 所有零件表面看起来光滑，而实际轮廓是由许多微小高 低不平的谷峰组成，这种微小的高度程度和间距状况叫做表面 粗糙度，由字母Ra+数字组成（单位为: um)
三.常用表示法-（表面粗糙度2）
1. 图示举例：
四.常用螺纹知识-1
1. 认识螺纹基本参数
四.常用螺纹知识-2
1. 螺纹标示的含意:
1.若是普通粗牙螺纹，且为右旋，可以简化标注，如上图改为M6*1.0 的螺距，则可以直接标M6 。
(完整版)机械制图识图基本知识
02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主视图，左边看到的称之为左视图（摆放在主视图右边），顶上看的称之为俯视图（放在
主视图的下边），以及剖视图等等很多的视图的概念。反映在图纸是，视图就是一块“东西”，
块与块间不会有尺寸、文字、线条等内容联系起来他们，中间就是空白的。有建筑等视
图能力的人对这些概念不会陌生的，都是通用的。
4.
分清主体与标注注解。确定了有几个视图，分别是什么视图，之后就要分清主体（暂
首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等
信息，这些信息的位置可以参看手册相关部分的内容。
3.
确定视图。如果是原理图等类型的非“标准”图纸，就没有严格的视图这个概念了。
标准的图纸最少都有一个视图的。视图的概念来源于画法几何的投影，这个知识也可以
看看手册的相关内容，简单的说，我们国家的制图标准，一个物体，正面看到的称之为
掌握机械制图是培养其他能力的的前提 ,识图和绘图能力是机械类专业学生的专业基 本能力,在实际的工作中,很多岗位的能力要求与机械制图有直接的关系,例如:绘图员、工艺 员、技术档案管理员、工程设计人员、车间生产管理人员以及机床操作和加工岗位等。在教 学中要结合职业岗位的具体要求,加强机械制图综合技能训练的同时,注重综合职业素质的 培养。例如:零件测绘和计算机绘图软件应用的教学是在学生掌握机械制图知识和基本技能 之后,机械制图技术的延伸和应用。么在今天,计算机绘图,AOTUCAD 技术推动了几乎所有领 域的设计革命。但是计算机绘图的广泛应用,并不意味着可以取代传统的机械制图,同时再先 进的设计都离不开运用图形来表达、构思,因此机械制图的作用不仅不会降低,反而显得更加 重要。机械制图是一门专业基础课程,它不但对学生后续专业课程的学习有影响,也随着后续 专业课程的学习,不断深入和加强。工程技术教学是一个有机的整体,把机械制图技术应用贯 穿到整个专业教学和机械制造各个环节中,对一个即将从事机械行业生产制造的从业者来说, 不掌握这门技术语言,将无法胜任工作.下面详解下机械图纸中常见的符号及意义。
怎样看懂机械类图纸
图纸是工程技术人员用于交流的语言，不是专业人员看机械类的图纸是有困难的，乍一看似 乎看得出个所以然来，仔细一看，又好像不是那么回事。下面讲述怎么简单的大概看懂机械 类的图纸及介绍几种常见机械类的符号及意义。机械是一门严谨的实践性很强的学科，就图 纸而言，有一个地方不清楚都不可以用来指导实际应用的。
Cylindricity - describes a condition of a surface of revolution in which all points of a surface are equidistant from a common axis.
定，有的图纸技术要求里面会写明，精度是机械零部件的灵魂，这需要一定的积累，对
照手册里面可以学习懂每一个图纸上的精度信息。
10. 工艺。工艺简单的说就是如何制造（组装）这个零部件的方法，机械图纸虽然没有
工艺（过程）的直接信息表达，但是它却包含了基本的工艺。一个零部件设计出来，加
工不出来是没有任何意义的，如何加工是设计者考虑过的事情，在图纸里面也会有表达。
1.
确定图纸的种类。机械类图纸有很多种类，分装配图、简图、原理图、零件图等，
首先要确定你拿到的是一张什么图纸，你才知道图纸表达的是什么对象，表达了那些方
面，表达到什么程度。
2.
2
读取对象信息。图纸虽然每个人、每个公司都不会相同，但都遵循国家的制图标准，一
张图纸做出来就是为了给人看的，要是特殊的地方太多，别人没法看就失去了它的意义。
13. resources for your desk, workbench or pocket. Be sure to check out our GD&T Tip! Straightness - a condition where an element of a surface or an axis is a straight line.
粗糙度：粗糙度决定了使用要求，同时也限定了加工方法的要求。 精度：比如一个要素（一个装轴承的内孔）的尺寸、位置、形状公差及其粗糙度要求， 会隐含对它的加工工艺要求（磨削）。 热处理：热处理使得加工可行，性能达到了使用要求。 表面处理：表面处理一般会在技术要求里面提出。 总之，图纸表达的的信息，必须读出其工艺信息，这也是机械图纸的关键作用，当然， 实际中会有工艺编写人员根据公司实际加工能力编写详细的工艺（文件），看得懂机械图 纸的人，还原出实际零部件样子之后要能很清楚这东西怎么加工出来。 11. 细节。简单的说，图纸大多数都是天圆地方的（大多不是圆、圆弧就是直角），然而， 实际加工中，由于刀具等原因的限定，直角处往往都带有刀尖、折弯的圆弧，一些圆弧 也不是实际的圆弧，对于各种加工方法加工的实际效果要有大概的了解，对图纸表达的“理 想”样子和“实际”样子的差别要有概念，当然，这些差别在设计的时候就考虑过的，并不 会因为差别影响其功能。 12. 检验。各种量具的使用，检测的方法和项目，都要有个大概的理解，由于机械零部 件都具有特殊性，要么精度很高，普通的钢卷尺直尺不能作为检验量具，要么就很大（很 小），也超过的传统的内外径量表、游标卡尺的范围，各个尺寸要求和精度要求都需要有 专门的检测方法。检测方法，不只是最终判别零部件合格与否，也同时是加工的时候必 须的过程。
册搞定，只有这个，需要积累和空间想象能力的，不能还原实际零件的样子，就会出现
那个笑话说的挖个井却造了个烟囱。还原的时候如果有困难，可以仔细确定每个视图到
底是什么视图（包括剖视图等表达方法），辅助尺寸标注（例如 R 代表半径，那条线就是
个圆弧（面），这些标注在手册里面有，也比较简单。
6.
确定零部件尺寸。这个可以大概的看一下，有个大概的概念就行了，如果是制造者，
从事机械制造行业就须掌握机械制图 ,学习机械制图感到抽象、困难,其原因之一是习 惯于在平面上思考问题,缺乏空间思维能力。在学习过程中教师要有针对性地借助各种媒体, 直观、形象地引导学生建立起空间概念,由平面思维转换到空间思维。把物体的投影与实际 零件结构紧密联系,不断地“由物画图”和“由图画物”,既要想象物体的形状,又要思考图形 间的投影规律,步提高空间想象和思维能力。有了这种能力,在实际工作时,才会通过二维的平 面图——零件图(或装配图)想象出来三维的空间物体——实际零件(装配体),只有掌握这种 技能,才能顺利完成零件加工或机器装配的工作。所以,空间想象能力是学习机械制图的核心 内容。 《机械制图》的基本原理,制图标准、及相关规则,严肃体现出国家标准的统一性,无 论谁都必须严格遵照执行。随着我国各个领域与国际接轨的今天,在机械制造行业,国家标准 与国际标准也会逐步一致,使我国机械制造行业技术人才能更好的与之交流,那么就必须熟 练地掌握这门技术语言,更便于同行业间进行技术探讨和技术革新,但是前提条件是必须精 通机械制图这门课程以及相关的国家标准,并且反复强调标准规定的严谨性、权威性和法制 性,使技术人员较好地确立标准化意识。
且这样叫吧，这词我发明的），主体就是描述机械零部件的那些线条（实际的零部件二维
世界里就是些线条），这个根据线的粗细就能分出来了（细线都是标注线），主体的线只
有粗实线（粗细可以相对比较来判断，标准里面粗细也有标准的）、粗虚线和剖面线。
5.
由主体还原零部件的实际样子。这是视图的关键点，其他的都可以看看书、翻翻手
Flatness - is the condition of a surface having all elements in one plane.
Roundness - describes the condition on a surface of revolution (cylinder, cone, sphere) where all points of the surface intersected by any plane.
机械制图对解决实际问题和创新能力的影响 《机械制图》课除了如何使他们很好地 建立空间想象能力、掌握投影规律及国家标准,还必须具有机械专业的相关知识,如金属工艺 学、机械制造工艺学、机械零件与机械原理、公差配合与技术测量等,这些知识在机械制图 中的零件结构、表面质量、加工方法、材料选择、技术要求、连接装配关系等方面都要用到。 也不是只局限于了解制图上的一些概念、定义和规则,还会学习和掌握到其它相关领域的各 种知识,并且会正确、合理、全面地应用好机械制图这门工具,是现代化生产中技术人才最基 本的要求,通过机械制图的学习,就要求具备这种让机械制图与实际结合起来,解决实际工作 中存在的各方面的问题的能力。 《机械制图》是人们进行技术革新、技术改造的工具,是对 新设计、新构思、新工艺研究探索,反映和表达高新技术、发明创造新生事物的载体。大胆 地在该课程教学中融进新思想、新设计、探索和创新,是知识经济时代向我们提出的新课题、 新挑战。我们在教学全过程中始终注意贯彻这一主导思想。激励大家勤于动脑,勇于探索,敢 于创新,逐步形成了创新观念,创新意识,培养了学生的创新思维能力。如此较长时间,多个阶
一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有
设计数据，入行前已经看到了材料和结构部分，后面接着讲其他信息，由于机械类的信
息几乎全部都在图纸里面，光看机械设计手册就上千页，所以这里不能全部分享完经验，
只能是入行的经验。
9.
精度。机械类的尺寸（例如一个圆柱的直径）不只是一个尺寸而已，无论标注了公
差（±0.XX 这样的）还是没有标注的尺寸都是一个范围，这就是机械的（尺寸）精度，
这个概念要一直都有。因为机械的零部件一般都是大批量生产的，需误差）的尺寸在一定的范围。同样的，零部件还有
形位公差（也是标注不标注都是存在的）。未标注的精度（公差）在国家标准里面都有规
到用到的时候再去看。
7.
内外行分界线。到这里，只要你看过图纸，并研究过机械设计手册里面的有关图纸
