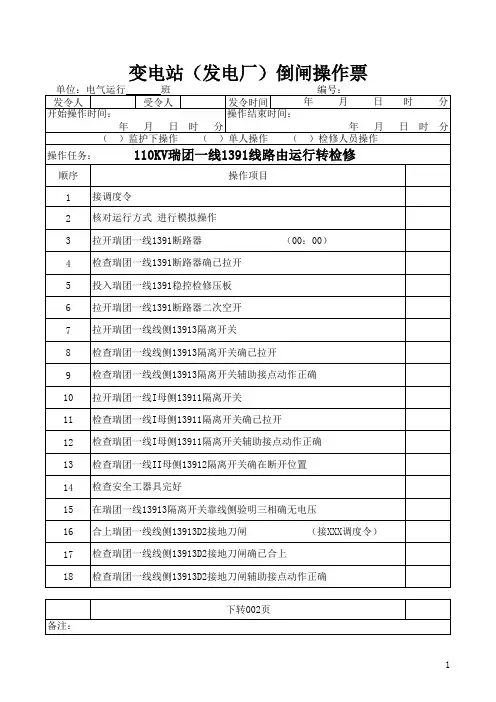

红蓝标记规范典型操作票

设备状态转换一、主变压器的操作1、变压器转热备用变压器各侧断路器均拉开，相应隔离开关合上，变压器保护正常投入。

2、变压器转冷备用1）变压器各侧断路器与隔离开关均拉开，不拉开中性点刀闸。

2）退出该保护装置相关失灵回路的压板，该设备保护的远跳、远切、联切启动压板。

3、变压器转检修1）变压器各侧断路器和隔离开关拉开，拉开中性点刀闸，合上变压器各侧接地刀闸（或装设接地线）。

2）根据工作票要求拉开变压器相关电源（散热器、有载调压等），可不进典型操作票。

3）退出变压器保护跳其他运行设备的压板（如跳母联断路器及远切、联切、相关失灵压板）。

4）退出变压器保护装置出口压板。

5）退出其它保护（母差、失灵等）跳该设备的压板。

二、线路的操作1、线路转热备用断路器拉开，各侧隔离开关在合上位置，线路保护正常投入。

2、线路转冷备用1）线路断路器与各侧隔离开关拉开。

2）退出该设备保护失灵回路有关的压板，该设备保护的远跳、远切、联切启动压板，退出重合闸出口压板。

3、线路转检修1）线路断路器与各侧隔离开关拉开，并合上线路侧接地刀闸（或装设好接地线）。

2）退出该设备保护失灵回路有关的压板，该设备保护的远跳、远切、联切启动压板，退出重合闸出口压板，拉开线路TV二次（保险）开关。

3）退出线路保护出口压板。

4）退出可能来电的隔离开关控制和合闸电源。

5）在线路相应的隔离开关操作把手上悬挂“禁止合闸，线路有人工作”标示牌，该标示牌的悬挂和取下应填入操作票中。

三、断路器的操作1、断路器转冷备用1）断路器及两侧隔离开关均在断开位置；中置柜断路器冷备用指断路器拉开，断路器小车拉出至“试验”位置。

2）当一次设备处于冷备用状态时，保护装置合闸压板，母差、失灵保护有关压板、远切、远跳、联切、联跳压板应全部退出。

2、断路器转检修1）断路器及两侧隔离开关拉开，并根据工作票要求设置安全措施。

2）拉开断路器合闸电源（或储能电源、油泵电源）和控制电源，退出保护装置所有出口压板及其它保护跳该设备的压板，在拉、合母线隔离开关之后，检查二次电压切换并分别作为操作项目写入操作票。

3）中置柜断路器检修指断路器拉开，断路器小车拉出至“检修”位置。

4）检查断路器位置操作票填写规范按安规补充规定执行。

3、旁路断路器代线路断路器运行1）旁路断路器代线路断路器运行前，应先退出被代线路保护中闭锁式纵联保护和重合闸（110千伏及以下线路重合闸除外）；操作完毕后按规定投入。

2）旁路断路器代线路断路器运行前，应对高频通道进行切换，高频通道的切换操作和收发信机切换插头的切换操作都应作为一个操作项目写入操作票中。

3）旁路断路器代线路断路器运行前，将旁路保护定值区切至相对应的被代线路，并且核对正确。

4）110千伏旁路断路器代线路断路器运行时，若该线路断路器属远切对象且远切出口投入，则应退出远切屏上远切该线路断路器出口压板，投入远切旁路断路器出口压板。

4、母联兼旁路断路器代线路断路器运行1）母联兼旁路断路器作为母联断路器运行时，旁路保护应退出（非全相保护投入）。

2）母联兼旁路断路器作为旁路断路器运行，应在倒母线后，退出母联非全相保护及其他元件保护（主变保护、充电保护等）联跳母联断路器的压板，投入旁路保护。

3）用母联兼旁路断路器对旁路母线充电前，应先投入旁路保护，母线充电保护不需投入。

四、母线的操作1、母线转冷备用母联断路器及该母线上的所有隔离开关均拉开，母线保护投入（有特殊要求时可以退出）。

2、母线转检修1）母联断路器及该母线上的所有隔离开关均拉开，母线TV二次侧断开，合上母线接地刀闸（或装设接地线）。

2）对于母线保护，若两组母线都处于检修状态，则退出全套母线保护；若只一组母线检修，另一组母线运行，母线保护的投退按现场运行规程执行。

3）对于220千伏支持式母线和500千伏母线、10千伏开关柜和GIS设备转检修，可采用间接验电，其间接验电的具体步骤应逐项写入操作票中。

3、倒母线的操作规定1）倒母线前必须先投入母线手动互联压板，并且退出母联断路器的控制电源。

倒母线完成后，退出手动互联压板。

2）倒母线操作中，在拉、合母线隔离开关之后，检查二次电压切换并分别作为操作项目写入操作票（母差、失灵、主变或线路保护）。

3）倒母线操作完毕，断开母联断路器前，应检查母联断路器三相电流指示无电流，并作为操作项目写入操作票。

五、隔离开关和接地刀闸的操作1、对于设备位置检查：为防止带负荷拉（合）隔离开关，检查核对断路器位置必须作为一个操作项目写入操作票；在控制室或远方遥控操作的隔离开关、接地刀闸，操作后的检查必须作为一个步骤写入操作票。

2、电动操作的隔离开关和接地刀闸，应将合上及拉开其合闸电源、控制电源作为一个操作项目写入操作票中。

六、无功补偿装置的操作1、10千伏-35千伏电抗器、电容器转检修电抗器、电容器断路器及两侧隔离开关均在断开位置，合上电抗器、电容器接地刀闸（或装设好接地线），打开网门（固定围栏）。

退出保护出口压板。

2、无功补偿装置处于冷备用或热备用状态，保护不退出。

3、电容器检修，星形接线的电容器中性点应接地。

七、跌落式熔断器的操作1、10千伏跌落式熔断器的装上或取下作为一个操作项目填写，并写有“A，B，C三相”，如“取下10千伏站五线跌落式熔断器（A，B，C三相）”。

2、10千伏电压TV高压熔断器的装上或取下作为一个操作项目填写，并且写明“A，B，C三相”。

八、TV停电的操作1、对于退出TV二次侧快分开关（熔断器）作为一个操作项目填写，如“拉开6X14TV二次侧全部快分小开关”或“取下3X14TV二次侧全部熔断器”。

九、站用变压器的操作1、站用电转换至外接站用变，应先检查备用的站用电源正常，并作为操作项目写入操作票中。

2、因站用电切换造成短时停电，在站用电恢复后，应检查直流系统整流装置（高频开关电源等）是否正常，检查主变、高抗冷却系统是否正常，检查UPS等自动化设备是否正常，并分别作为操作项目写入操作票中。

十、继电保护及安全自动装置的操作1、修改保护临时定值的操作1）对于双重配置的保护，一般先退出一套保护全部出口压板，待修改完定值并核对正确投入后，再以相同方式进行第二套保护定值的修改。

2）修改临时定值、切换定值区，应将每一项变更的定值和定值区切换作为一个操作项目写入操作票中。

未变更的定值不填入操作票内，核对定值应核对全套保护定值正确。

常用操作术语1、操作断路器、隔离开关、接地刀闸、中性点接地刀闸、二次快分开关用“拉开”、“合上”。

断路器小车用“拉至”、“推至”。

2、检查断路器、隔离开关、中性点接地刀闸、跌落式熔断器、快分开关位置状态，用“检查××断路器、隔离开关、接地刀闸、中性点接地刀闸、跌落式熔断器、快分开关已拉开（合上）”。

检查断路器小车位置状态，用“已推至××位置”、“已拉至××位置”。

可分相操作的设备应分相检查“已拉开、已合上”。

3、断路器：1）例：如拉开或者合上XX断路器后，检查断路器的分、合位置有2个不同源的判据即可，三个也可以；如果检查遥信位置的不能笼统的写遥信位置指示正确，必须写明遥信位置在分位或合位，必须分项检查，不能并项检查。

我们写三个，如拉开断路器后：①“▲检查XX断路器三相电流指示正确”，②“▲检查XX断路器电气指示绿灯亮”；③“▲检查XX断路器机械指示在分位”合上XX断路器后：①“检查XX断路器三相电流指示正确”，②“检查XX断路器电气指示红灯亮”；③“检查XX断路器机械指示在合位”。

2）将602断路器遥控开关切至“就地”（或“远方”）位置；（注意：实际不是“遥控开关”而是“远方/就地切换开关”，则应按实际的写）；3）检查602断路器遥控开关已切至“就地”（或“远方”）位置；4）高压开关柜断路器操作应执行远方操作，即：①在变电站后台操作；②由监控中心操作（调度指令应对应为：热备用转运行或检修转热备用）。

5）旁路代开关，当旁路开关与被代开关并列时，操作术语规定：例：检查602、600断路器负荷分配指示正确。

（见2010年《安规》补充规定“操作术语”）4、隔离开关1）拉、合母线侧隔离开关后，应在线路屏、母差、失灵屏上分别检查二次切换情况，并在所有检查项前标重点符号。

例：▲检查XP 6101隔离开关二次回路切换正常。

2）拉开6021隔离开关电机电源、控制电源快分开关（1、实际不是“电机电源”而是“总电源”，则应按实际的写；2、隔离开关电机电源、控制电源在一个端子箱的可以并项）。

5、验电：例：1）在5023隔离开关靠线路侧验明确无电压；2）在5023隔离开关与502断路器间验明确无电压；3）在5021隔离开关与110kV Ⅰ母间验明确无电压；4）在302 TA靠电缆头侧验明确无电压；5）在6X10-1接地刀闸静触头处验明确无电压；6）在#1主变110kV出线套管处验明确无电压。

6、间接验电1）▲检查304断路器三相电流指示正确；2）▲检查304断路器电气指示绿灯亮；3）▲检查304断路器机械指示在分位；4）▲检查304线路带电显示装置指示无电压；（若是中置柜，必须使用验电小车验电）。

对于GIS设备（断路器转检修）1）▲检查5041隔离开关电气指示在分位2）▲检查5041隔离开关机械指示在分位3）▲检查5043隔离开关电气指示在分位4）▲检查5043隔离开关机械指示在分位7、接地刀闸例：▲检查5102-2接地刀闸三相已拉开（已合上）。

8、接地线。

例：1）在××隔离开关（断路器）与××隔离开关间装设三相短路接地线一组（#X）；2）在××隔离开关靠线路侧装设三相短路接地线一组（#X）；3）拆除××隔离开关（断路器）与××隔离开关间三相短路接地线一组（#X）；[注意：接地线的编号必须按照标准化要求写全称，如（#曲-10-08-110），不能只写一个（#8）,请接地线编号未按变电设施标准化的单位首先整改接地线编号。

]9、只有在一次设备接地并经检修后，才将“检查送电范围内无短路接地点”作为操作项目写在拆除地线后，并进行重点符号的标注。

例：1）▲检查610间隔无短路接地点（民丰变）；2）▲检查1号主变本体无短路接地点（宗元变）；3）▲检查220kVⅠ母无短路接地点；4）▲检查606间隔无短路接地点;（注意：“检查XX间隔无短路接地点”以及“检查XX接地刀闸三相已拉开”前都需标重点符号▲。

）10、线路1）线路由运行转检修：单纯的线路操作保护压板需按照要求进行投退：如果是逐项操作指令，压板投退必须按照冷备用退出该设备母差、保护失灵回路有关的压板，该设备保护的远跳、远切、联切启动压板，退出重合闸出口压板。
