5V-3.3V电平转换方案
3.3v 转5v三极管电平转换电路
【3.3V转5V电平转换电路】在现代电子产品中，我们常常会遇到不同电平之间的通信和连接问题。
在使用不同电压的设备进行通信时，就需要通过电平转换电路来确保信号的正常传输。
其中，3.3V和5V之间的电平转换是一个常见的问题。
为了解决这个问题，我们可以使用三极管电平转换电路来实现。
三极管是一种常用的电子元件，具有放大和开关功能。
在电平转换电路中，三极管起到了信号转换和匹配的作用。
下面，我将从浅入深地介绍3.3V转5V三极管电平转换电路的原理和实现方法。
1. 电平转换原理在进行电平转换时，我们需要将3.3V的信号转换为5V的信号，以适应不同设备之间的电平要求。
而三极管作为一种双向放大器，可以很好地满足这一需求。
通过控制三极管的基极电压，我们可以实现对输入信号的放大和匹配，从而实现3.3V到5V的电平转换。
2. 3.3V转5V三极管电平转换电路图接下来，我们可以通过以下电路图来实现3.3V转5V的电平转换：(这里应当插入电路图，或者描述电路连接方式)在这个电路中，我们使用了一个双极性三极管，例如2N2222。
当输入信号为3.3V时，通过控制基极电压，可以使输出信号达到5V；当输入信号为5V时，三极管处于饱和状态，输出信号同样为5V。
这样一来，我们就实现了从3.3V到5V的电平转换。
3. 实际应用和注意事项在实际应用中，我们需要注意一些电路参数的选择和匹配。
三极管的型号、输入输出电阻的匹配等都会影响到电路的性能和稳定性。
另外，对于高频信号和大电流信号的转换，也需要进一步优化电路设计。
4. 个人观点和总结3.3V转5V三极管电平转换电路是一种简单有效的电平转换方案。
通过合理设计电路参数和选择合适的元件，我们可以轻松实现不同电平之间信号的转换和匹配。
在实际应用中，我们需要根据具体情况进行电路设计和优化，以确保信号的稳定和可靠传输。
通过本文的介绍，希望能给大家带来一些关于3.3V转5V三极管电平转换电路的启发和帮助。
5V转3.3V电平的19种方法技巧
5V转3.3V电平的19种方法技巧技巧一：使用（LDO）稳压器，从5V（电源）向3.3V系统供电标准三端（线性稳压器）的压差通常是2.0-3.0V。
要把5V 可靠地转换为 3.3V，就不能使用它们。
压差为几百个毫伏的低压降（Low Dropout，LDO）稳压器，是此类应用的理想选择。
图1-1 是基本LDO 系统的框图，标注了相应的（电流）。
从图中可以看出，LDO 由四个主要部分组成：1. 导通（晶体管）2. 带隙参考源3. （运算放大器）4. 反馈电阻分压器在选择LDO 时，重要的是要知道如何区分各种LDO。
器件的静态电流、封装大小和型号是重要的器件参数。
根据具体应用来确定各种参数，将会得到最优的设计。
LDO的静态电流IQ是器件空载工作时器件的接地电流IGND。
IGND 是LDO 用来进行稳压的电流。
当IOUT>>IQ 时，LDO 的效率可用输出电压除以输入电压来近似地得到。
然而，轻载时，必须将IQ 计入效率计算中。
具有较低IQ 的LDO 其轻载效率较高。
轻载效率的提高对于LDO 性能有负面影响。
静态电流较高的LDO 对于线路和负载的突然变化有更快的响应。
技巧二：采用齐纳（二极管）的低成本供电系统这里详细说明了一个采用齐纳二极管的低成本稳压器方案。
可以用齐纳二极管和电阻做成简单的低成本3.3V稳压器，如图2-1 所示。
在很多应用中，该电路可以替代LDO 稳压器并具成本效益。
但是，这种稳压器对负载敏感的程度要高于LDO 稳压器。
另外，它的能效较低，因为R1 和D1 始终有功耗。
R1 限制流入D1 和（PI）Cmicro （MCU）的电流，从而使VDD 保持在允许范围内。
由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑R1 的值。
R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。

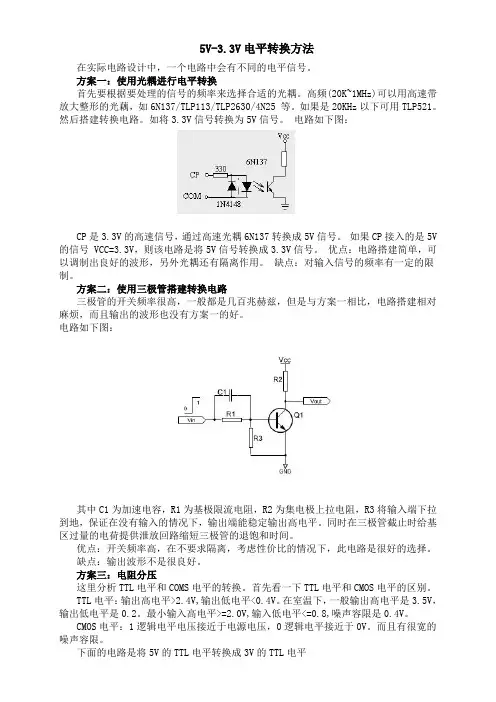

电平转换方法
5V-3.3V电平转换方法在实际电路设计中，一个电路中会有不同的电平信号。
方案一：使用光耦进行电平转换首先要根据要处理的信号的频率来选择合适的光耦。
高频(20K~1MHz)可以用高速带放大整形的光藕，如6N137/TLP113/TLP2630/4N25等。
如果是20KHz以下可用TLP521。
然后搭建转换电路。
如将3.3V信号转换为5V信号。
电路如下图：CP是3.3V的高速信号，通过高速光耦6N137转换成5V信号。
如果CP接入的是5V 的信号VCC=3.3V，则该电路是将5V信号转换成3.3V信号。
优点：电路搭建简单，可以调制出良好的波形，另外光耦还有隔离作用。
缺点：对输入信号的频率有一定的限制。
方案二：使用三极管搭建转换电路三极管的开关频率很高，一般都是几百兆赫兹，但是与方案一相比，电路搭建相对麻烦，而且输出的波形也没有方案一的好。
电路如下图：其中C1为加速电容，R1为基极限流电阻，R2为集电极上拉电阻，R3将输入端下拉到地，保证在没有输入的情况下，输出端能稳定输出高电平。
同时在三极管截止时给基区过量的电荷提供泄放回路缩短三极管的退饱和时间。
优点：开关频率高，在不要求隔离，考虑性价比的情况下，此电路是很好的选择。
缺点：输出波形不是很良好。
方案三：电阻分压这里分析TTL电平和COMS电平的转换。
首先看一下TTL电平和CMOS电平的区别。
TTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2。
最小输入高电平>=2.0V,输入低电平<=0.8,噪声容限是0.4V。
CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。
而且有很宽的噪声容限。
下面的电路是将5V的TTL电平转换成3V的TTL电平不考虑5V器件输出内阻以及3V器件输入内阻,VL=R2*VS/(R2+R1)，选择合适的R1和R2,使得电压匹配。
优点：电路实现简单。
3.3V转5V 电平转换方法参考

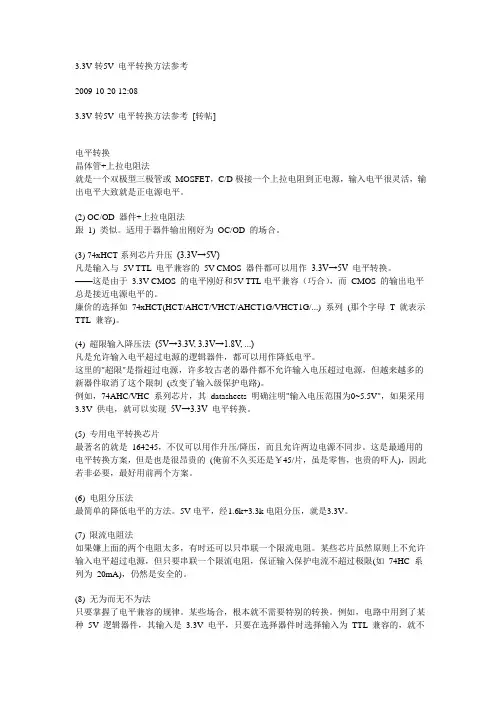

3.3V转5V 电平转换方法参考2009-10-20 12:083.3V转5V 电平转换方法参考[转帖]电平转换晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明"输入电压范围为0~5.5V"，如果采用3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC 系列为20mA)，仍然是安全的。
3.3V转5V 电平转换方法参考
电平转换
晶体管+上拉电阻法
就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法
跟 1) 类似。适用于器件输出刚好为 OC/OD 的场合。
(3) 74xHCT系列芯片升压 (3.3V→5V)
3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5：阀值电平(Vt)： 数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平<Vil，而如果输入电平在阈值上下，也就是Vil～Vih这个区域，电路的输出会处于不稳定状态。
(3) 速度/频率
某些转换方式影响工作速度，所以必须注意。像方案(1)(2)(6)(7)，由于电阻的存在，通过电阻给负载电容充电，必然会影响信号跳沿速度。为了提高速度，就必须减小电阻，这又会造成功耗上升。这种场合方案(3)(4)是比较理想的。
(4) 输出驱动能力
如果需要一定的电流驱动能力，方案(1)(2)(6)(7)就都成问题了。这一条跟上一条其实是一致的，因为速度问题的关键就是对负载电容的充电能力。
(9) 比较器法
运放法/比较器少用。
2. 电平转换的"五要素"
3.3v转5V电平转换
电平转换
晶体管+上拉电阻法
就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法
跟 1) 类似。适用于器件输出刚好为 OC/OD 的场合。
(3) 速度/频率
某些转换方式影响工作速度，所以必须注意。像方案(1)(2)(6)(7)，由于电阻的存在，通过电阻给负载电容充电，必然会影响信号跳沿速度。为了提高速度，就必须减小电阻，这又会造成功耗上升。这种场合方案(3)(4)是比较理想的。
(4) 输出驱动能力
如果需要一定的电流驱动能力，方案(1)(2)(6)(7)就都成问题了。这一条跟上一条其实是一致的，因为速度问题的关键就是对负载电容的充电能力。
3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4：输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5：阀值电平(Vt)： 数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平<Vil，而如果输入电平在阈值上下，也就是Vil～Vih这个区域，电路的输出会处于不稳定状态。
(5) 路数
某些方案元器件较多，或者布线不方便，路数多了就成问题了。例如总线地址和数据的转换，显然应该用方案(3)(4)，采用总线缓冲器芯片(245,541,16245...)，或者用方案(5)。
3.3V转5V电平转换方法参考
3.3V转5V 电平转换方法参考电平转换晶体管+上拉电阻法就是一个双极型三极管或 MO SFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) O C/OD器件+上拉电阻法跟 1)类似。
适用于器件输出刚好为OC/OD的场合。
(3) 74xH CT系列芯片升压(3.3V→5V) 凡是输入与 5VTTL 电平兼容的5V CM OS 器件都可以用作 3.3V→5V 电平转换。
——这是由于3.3V C MOS 的电平刚好和5V TT L电平兼容（巧合），而 CMO S 的输出电平总是接近电源电平的。
廉价的选择如 74x HCT(H CT/AH CT/VH CT/AH CT1G/VHCT1G/...) 系列(那个字母 T 就表示 TTL兼容)。
(4)超限输入降压法(5V→3.3V, 3.3V→1.8V,...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 data sheet s 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5)专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
单片机5V转3.3V电平的19种方法
单片机5V转3.3V电平的19种方法技巧一：使用LDO稳压器，从5V电源向3.3V系统供电标准三端线性稳压器的压差通常是 2.0-3.0V。
要把 5V 可靠地转换为 3.3V，就不能使用它们。
压差为几百个毫伏的低压降 （Low Dropout， LDO）稳压器，是此类应用的理想选择。
图 1-1 是基本LDO 系统的框图，标注了相应的电流。
从图中可以看出， LDO 由四个主要部分组成：1. 导通晶体管2. 带隙参考源3. 运算放大器4. 反馈电阻分压器在选择 LDO 时，重要的是要知道如何区分各种LDO。
器件的静态电流、封装大小和型号是重要的器件参数。
根据具体应用来确定各种参数，将会得到最优的设计。
LDO的静态电流IQ是器件空载工作时器件的接地电流 IGND。
IGND 是 LDO 用来进行稳压的电流。
当IOUT>>IQ 时， LDO 的效率可用输出电压除以输入电压来近似地得到。
然而，轻载时，必须将 IQ 计入效率计算中。
具有较低 IQ 的 LDO 其轻载效率较高。
轻载效率的提高对于 LDO 性能有负面影响。
静态电流较高的 LDO 对于线路和负载的突然变化有更快的响应。
技巧二：采用齐纳二极管的低成本供电系统这里详细说明了一个采用齐纳二极管的低成本稳压器方案。
可以用齐纳二极管和电阻做成简单的低成本 3.3V稳压器，如图 2-1 所示。
在很多应用中，该电路可以替代 LDO 稳压器并具成本效益。
但是，这种稳压器对负载敏感的程度要高于 LDO 稳压器。
另外，它的能效较低，因为 R1 和 D1 始终有功耗。
R1 限制流入D1 和 PICmicro® MCU的电流，从而使VDD 保持在允许范围内。
由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑 R1 的值。
R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。
5v和3.3v转换
一、3.3V信号转5V信号二、5V信号转3.3V信号一、3.3V信号转5V信号1、采用MOSFET如图1所示，电路由一个N沟道FET和一个上拉电阻构成。
在选择R1的阻值时，需要考虑输入的开关速度和R1上的电流消耗。
当R1值较小时，可以提高输入开关速度，获取更短的开关时间，但却增大了低电平时R1上的电流消耗。
图1，采用MOSFET实现3V至5V电平转换2、采用二极管钳位如图2所示，由于3.3V信号的低电平一般不高于0.5V，当3.3V系统输出低电平时，由于D1的钳位作用，使得5V输出端会得到0.7V~1.2V的低电压，低于ADM3251E的最高不超过1.5V的低电平阈值。
当3.3V系统输出高电平时，由于D2的钳位作用，使5V输出端会得到约4V的高电平电压，高于ADM3251E的最低不低于3.5V的高电平阈值。
图2，采用二极管实现3V至5V电平转换3、采用三极管如图3所示，当3.3V系统高电平信号输入时，Q1导通，Q2截止，在5V输出端得到5V电压。
当3.3V系统低电平信号输入时，Q1截止，Q2导通，在5V输出端得到低电平。
此电路同样也适用于5V转3V的情况，只要将上拉的电压换成3.3V即可。
图3，采用三极管实现3V至5V电平转换以上三种方法比较简单，能够很方便的实现电平转换，但对传输速率有一定的限制，对于9600，19200等常用传输速率，使用这些方法没有问题。
也可以采用电压比较器、运算放大器或OC门芯片74HC05来实现3V 至5V的电平转换。
对于高于100K传输速率的应用，我们可采用一些专门的电平转换芯片，如74LVX4245、SN74LVC164245、MAX3370等，但这些芯片价格偏高。
当然，我们也可以采用ADUM1201搭配DC-DC隔离电源模块和RS-232收发器的分立隔离方案，ADUM1201不但能对信号进行隔离，还能够在隔离信号的同时方便的实现3V至5V的电平转换。
二、5V信号转3.3V信号一些3.3V供电的控制芯片能够承受5V的输入电压，但更多的控制芯片只能接受3.3V的输入信号，因此需要将ADM3251E的Rout引脚输出5V信号转为3.3V电平信号。
5V3.3V电平转换问题
5V3.3V电平转换问题5V 3.3V电平转换问题总结在5V和3.3V芯⽚与模块之间经常要使⽤到电平之间的转换，现总结如下。
1、问题来源常⽤电平类型包括5V-CMOS、5V-TTL、3.3V-LVCMOS、3.3V-LVTTL，这四种电平允许输⼊和输出的最⼤、最⼩⾼低电平阈值有所差异，因此，在连接时，有时需要进⾏相应的电平转换以使输⼊和输出之间的电平匹配。
如下表所列是常⽤的上述四种电平⾼低电平阈值，需要注意的是，不同的芯⽚⼚商在制造时，上述值有所差异，具体以芯⽚的数据⼿册为准，以下表格中数值参照Texas InstrumentO=OUTPUT，I=INPUT，VOH（min）表⽰：输出在此值~VCC之间，均为⾼电平，其他依次类似。
假如，有⼀个3.3V-LVTTL器件，输出的⾼电平，且⾼电平值为2.4V，送到⼀个5V-CMOS 器件，对5V-CMOS，仅3.5V以上才能识别为⾼电平，⽽2.4V电平属于⾼低中间未知的⼀个电平范围之内，因此，不能保证其能够被准确的识别为⾼电平，在这种情况下，需要进⾏电平转换。
同时，对于3.3V器件，由于其引脚⼤多数情况下⽆法耐受5V的电压，因此，也需要进⾏相应的电平转换。
2、5V器件——>3.3V器件这种情况⼤部分情况下是由于3.3V器件⽆法耐受5V电平，导致需要增加相应的转换电路。
在此部分中，5V器件统称为前级，3.3V器件统称为后级。
（1）电阻分压法：前级输出通过两个电阻（常取kΩ级别的）进⾏分压，分压后输出给后级。
操作较为简单，但需要注意某些应⽤：a）若分压电阻过⼤，会导致后级流⼊电流过⼩，不适合某些需要⼀定驱动能⼒要求的器件；b）若分压电阻过⼩，会导致功耗过⼤，不适合低功耗的应⽤，且前级引脚输出会等效存在⼀定的⼩阻值电阻，影响分压；c）不适合⾼速应⽤场合，后级输⼊引脚⼤多存在对地的分布电容，通过RC⽹络构成充电电路，会造成信号传输的延时，低速信号链中可不考虑。
3.3v转5v电平转换芯片 单通道
文章标题：探索3.3v转5v电平转换芯片的单通道应用与设计1. 引言3.3v转5v电平转换芯片是当今电子产品设计中不可或缺的组成部分。
在数字电路中，由于不同设备工作电压的不同，需要使用电平转换芯片来实现设备之间的兼容性。
本文将深入探讨3.3v转5v电平转换芯片的单通道应用与设计。
2. 3.3v转5v电平转换芯片的基本原理3.3v转5v电平转换芯片是一种集成电路芯片，主要用于将3.3v逻辑电平转换为5v逻辑电平，或将5v逻辑电平转换为3.3v逻辑电平。
其基本原理是利用晶体管和电阻构成的电路，通过电压比较和转换来实现电平的转换。
3. 单通道应用与设计3.3v转5v电平转换芯片的单通道应用中，需要考虑输入输出端口的电压兼容性、稳定性和响应速度。
在设计中，需要合理选择电平转换芯片的型号和参数，以满足具体的应用需求。
还需要考虑输入端口的保护和滤波，以确保系统的稳定性和可靠性。
4. 个人观点和理解在实际的电子产品设计中，3.3v转5v电平转换芯片的单通道应用非常常见。
通过合理的设计和选择，可以有效解决不同设备之间的电平兼容性问题，提高系统的稳定性和可靠性。
我个人认为，在设计中需要注意充分考虑电平转换芯片的参数和特性，以确保其性能和稳定性。
5. 总结与展望3.3v转5v电平转换芯片的单通道应用与设计是当前电子产品设计中的重要组成部分。
在未来，随着电子产品的发展和复杂化，对电平转换芯片的需求将会进一步增加。
对于该领域的研究和应用具有重要意义。
希望未来能够推出更加优秀和多功能的3.3v转5v电平转换芯片，以满足日益增长的市场需求。
6. 结语通过本文的探讨，我们对3.3v转5v电平转换芯片的单通道应用与设计有了更深入的了解。
在未来的电子产品设计中，我们将更加注重电平转换芯片的选择和设计，以提高系统的稳定性和可靠性。
以上为文章撰写的简要内容大纲，您可以根据此内容进行深入阐述和详细的论述。
3.3v转5v电平转换芯片的单通道应用与设计一直是电子产品设计中不可或缺的一个重要环节。
5v和3.3v电平转换电路直接串电阻
在电子电路设计中，5v和3.3v电平转换电路直接串电阻是一个常见且重要的主题。
这种电路可以用于将高电平转换为低电平，或者将低电平转换为高电平。
接下来，我将从简单到复杂，由浅入深地探讨这个主题。
1. 什么是5v和3.3v电平？5v和3.3v电平是指电子电路中的一种电压水平。
在数字电路中，通常使用5v和3.3v两种电平来表示逻辑高和逻辑低。
5v表示高电平，3.3v表示低电平。
在实际的应用中，我们常常需要将这两种电平进行转换。
2. 为什么需要进行电平转换？在现代电子设备中，由于不同部分的工作电压不同，比如某些单片机工作电压为3.3v，而其他模块的工作电压为5v，因此需要进行电平转换。
还有一些外部设备的输入输出电平也不一定与我们实际使用的电平相匹配，因此需要进行电平转换以确保各部分的正常工作。
3. 电平转换电路的基本原理最简单的5v和3.3v电平转换电路是使用串联电阻。
在这种电路中，我们通过串联一个电阻来将5v转换为3.3v，或者将3.3v转换为5v。
具体来说，如果需要将5v转换为3.3v，可以通过串联一个适当的电阻来实现。
当5v信号通过电阻时，根据欧姆定律，会产生一个3.3v的电压降。
同理，将3.3v转换为5v也可以利用串联电阻的方式来实现。
4. 串联电阻电平转换电路的优缺点这种简单的电平转换电路具有成本低、易实现的优点，但同时也存在一些缺点。
由于电阻本身的内部电阻，这种方法会产生一定的功耗。
由于没有对输入输出电流进行限制，对于一些高速传输的信号，串联电阻可能会导致信号失真，从而影响电路的稳定性和可靠性。
5. 其他电平转换电路的解决方案针对串联电阻电平转换电路的缺点，工程师们提出了各种其他的解决方案，比如使用场效应管、双稳态电路、电平转换芯片等。
这些解决方案不仅能够有效地解决功耗、速度和稳定性等问题，还能够更加灵活地适应不同的应用场景。
总结回顾：经过对5v和3.3v电平转换电路直接串电阻的介绍和讨论，我们了解到了其基本原理、优缺点以及其他解决方案。
3.3V-5V 电平转换
© 2006 Microchip Technology Inc.
DS41285A_CN 第 i 页
技巧和诀窍
注：
DS41285A_CN 第 ii 页
2006 Microchip Technology Inc.
技巧和诀窍 技巧和诀窍简介
3.3 伏至 5 伏连接。 概述 我们对处理速度的需求日益增长，伴随着这种增 长，用来构建单片机的晶体管尺寸则在持续减小。 以更低的成本实现更高的集成度，也促进了对更小 的几何尺寸的需求。随着尺寸的减小，晶体管击穿 电压变得更低，最终，当击穿电压低于电源电压 时，就要求减小电源电压。因此，随着速度的提高 和复杂程度的上升，对于高密度器件而言，不可避 免的后果就是电源电压将从 5V 降至 3.3V，甚至 1.8V。 Microchip 单片机的速度和复杂性已经到达足以要 求降低电源电压的程度，并正在向 5V 电源电压以 下转换。但问题是绝大多数接口电路仍然是为 5V 电源而设计的。这就意味着，作为设计人员，我们 现在面临着连接 3.3V 和 5V 系统的任务。此外， 这个任务不仅包括逻辑电平转换，同时还包括为 3.3V 系统供电、 转换模拟信号使之跨越 3.3V/5V 的 障碍。
表 1： 方法 齐纳旁路 稳压器 串联线性 稳压器 开关降压 稳压器 电源比较 VREG IQ 效率 60% 60% 尺寸 小 小 成本 低 中 瞬态响应 差 极好
10% 5 mA 典型值 0.4% 1 µA 典型值 至 100 µA 0.4% 30 µA 典型值 至 2 mA
93%
中 到 大
高
好
© 2006 Microchip Technology Inc.
DS41285A_CN 第 2 页
© 2006 Microchip Technology Inc.
电平转换芯片_3.3转5伏_概述说明以及解释
电平转换芯片3.3转5伏概述说明以及解释1. 引言1.1 概述电平转换芯片是一种常见的集成电路，用于将输入信号的电平转换为不同的输出电平。
在现代电子设备中，由于不同模块之间使用的工作电压可能不同，需要进行电平转换以确保正常通讯和数据传输。
特别是在3.3伏逻辑与5伏逻辑之间进行转换时，常常会用到3.3转5伏的电平转换芯片。
1.2 文章结构本文将从以下几个方面对3.3转5伏电平转换芯片进行概述和解释。
首先，在第2节中，我们将对电平转换芯片进行详细介绍，并解释其定义、原理以及常用类型和适用场景。
接着，在第3节中，我们将重点探讨具体的3.3转5伏电平转换芯片的工作原理，并解释其输入输出特性、工作模式以及转换效率分析。
随后，在第4节中，我们将通过选型考虑因素、典型设计方案介绍以及实际应用案例分析展示来深入探讨该芯片的设计和应用相关内容。
最后，在第5节中，我们将总结文章主要观点和结果，并对未来发展前景提出展望和建议。
1.3 目的本文的目的是全面介绍和解释3.3转5伏电平转换芯片的概述、工作原理以及设计和应用案例分析。
通过阅读本文，读者将能够了解电平转换芯片的基本知识，并掌握3.3转5伏电平转换芯片的工作原理和实际应用情况。
同时，本文也旨在为相关领域的研究人员和工程师提供参考和借鉴，以便在实际项目中选择合适的电平转换芯片并进行设计与应用。
2. 电平转换芯片概述：2.1 定义和原理：电平转换芯片是一种能够将不同电压等级之间进行转换的集成电路器件。
它通过内部的逻辑电路或晶体管技术，实现将输入信号的电平从一个电压等级转换为另一个电压等级。
常见的应用场景是将3.3伏（V）逻辑电平转换为5伏（V）逻辑电平，或者反过来。
这种转换主要基于两种原理：一种是使用门级晶体管逻辑实现，通常通过晶体管的开关操作来控制信号传输；另一种是利用CMOS工艺技术，在输入引脚上放置一个引线器，以控制输出信号。
无论使用哪种原理，该芯片都必须具备稳定、可靠、低噪声、高速率和较小功耗等特性。
5V 3.3V电平转换问题
5V 3.3V电平转换问题总结在5V和3.3V芯片与模块之间经常要使用到电平之间的转换，现总结如下。
1、问题来源常用电平类型包括5V-CMOS、5V-TTL、3.3V-LVCMOS、3.3V-LVTTL，这四种电平允许输入和输出的最大、最小高低电平阈值有所差异，因此，在连接时，有时需要进行相应的电平转换以使输入和输出之间的电平匹配。
如下表所列是常用的上述四种电平高低电平阈值，需要注意的是，不同的芯片厂商在制造时，上述值有所差异，具体以芯片的数据手册为准，以下表格中数值参照Texas InstrumentO=OUTPUT，I=INPUT，VOH（min）表示：输出在此值~VCC之间，均为高电平，其他依次类似。
假如，有一个3.3V-LVTTL器件，输出的高电平，且高电平值为2.4V，送到一个5V-CMOS 器件，对5V-CMOS，仅3.5V以上才能识别为高电平，而2.4V电平属于高低中间未知的一个电平范围之内，因此，不能保证其能够被准确的识别为高电平，在这种情况下，需要进行电平转换。
同时，对于3.3V器件，由于其引脚大多数情况下无法耐受5V的电压，因此，也需要进行相应的电平转换。
2、5V器件——>3.3V器件这种情况大部分情况下是由于3.3V器件无法耐受5V电平，导致需要增加相应的转换电路。
在此部分中，5V器件统称为前级，3.3V器件统称为后级。
（1）电阻分压法：前级输出通过两个电阻（常取kΩ级别的）进行分压，分压后输出给后级。
操作较为简单，但需要注意某些应用：a）若分压电阻过大，会导致后级流入电流过小，不适合某些需要一定驱动能力要求的器件；b）若分压电阻过小，会导致功耗过大，不适合低功耗的应用，且前级引脚输出会等效存在一定的小阻值电阻，影响分压；c）不适合高速应用场合，后级输入引脚大多存在对地的分布电容，通过RC网络构成充电电路，会造成信号传输的延时，低速信号链中可不考虑。
（2）电阻限流法：前级输出，串接一个限流电阻（常取kΩ级别的），到后级输入。
3.3V转5V的双向电平转换电路
3.3V转5V的双向电平转换电路说说所有的电平转换方法，你自己参考〜（i）晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
⑵OC/OD 器件+上拉电阻法跟1）类似。
适用于器件输出刚好为OC/OD的场合。
⑶74xHCT系列芯片升压（3.3V宀5V）凡是输入与5V TTL电平兼容的5V CMOS 器件都可以用作 3.3V宀5V电平转换。
――这是由于 3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS的输出电平总是接近电源电平的。
廉价的选择如74xHCT（HCT/AHCT/VHCT/AHCT1G/VHCT1G/...）系列（那个字母T就表示TTL兼容）。
（4）超限输入降压法（5V T3.3V, 3.3V 宀 1.8V, ...）凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制（改变了输入级保护电路）。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明"输入电压范围为0~5.5V", 如果采用3.3V供电，就可以实现5V T3.3V 电平转换。
（5）专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的（俺前不久买还是Y 45/片，虽是零售，也贵的吓人），因此若非必要，最好用前两个方案。
⑹电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是 3.3V。
⑺限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限（如74HC系列为20mA），仍然是安全的。
5v和3.3v芯片互转
3.3v和5v双向电平转换芯片74LVC4245，8位电平转换74LVC4245A,8位双向NLSX4373，2位电平转换NLSX4014，4位电平转换NLSX4378，4位电平转换NLSX3018，8位电平转换max3002，8路双向TXB0104?(她好像有一个系列?0102?0104?0106?0108)，ADG330874HCT245：三态输出的八路总线收发器SN74A VCH2T45SN74A VC16T245：具有可配置电压转换和 3 态输出的16 位双电源总线收发器SN74LVC2T45DCT：双位双电源总线收发器可配置电压转换和三态输出SN74LVC4245A：8位德州仪器宣布推出SN74LVC1T45、SN74LVC2T45、SN74A VC8T245及SN74A VC20T245四款新型双电源电平转换收发器。
该新品能够在 1.5V、1.8V、2.5V、3.3V 与5V 电压节点之间进行灵活的双向电平转换，而且可提供全面的可配置性。
如果采用A VC 技术，则每条轨可从1.4V 配置为3.6V；而采用LVC 技术时则可从 1.65V 配置为5.5V。
适用于便携式消费类电子产品、网络、数据通信以及计算应用领域。
日前，德州仪器(TI)宣布推出四款新型的双电源电平转换器--A VC1T45、A VC2T45、A VC16T245及A VC32T245，从而进一步扩展其电平转换产品系列。
这些转换器能够在互不兼容的I/O之间进行通信。
这四款器件均支持1.2V、1.5V、1.8V、2.5V与3.3V节点之间的双向电平转换。
在混合信号环境中，可以使用这些电压电平的任意组合，从而提高这些器件的灵活性。
1位A VC1T45与2位A VC2T45可根据需要在电路板上集成单或双转换器功能，而不是通过较高位宽的器件进行路由，这有助于简化电路板布线作业(board routing)，可适用于便携式手持应用的转换要求。
5v转3.3电平转化电路
5v转3.3电平转化电路
将5V转换为3.3V的电平转化电路通常可以使用电平转换器或者电压调节器来实现。
以下是两种常见的方法：
1. 使用电平转换器：
电平转换器是一种简单且有效的方法，通常使用双向电平转换器芯片，例如TXS0102或者SN74LVC8T245。
这些芯片可以将5V 的输入信号转换为3.3V的输出信号，并且也可以将3.3V的输入信号转换为5V的输出信号。
通过连接正确的引脚和提供适当的电源，可以轻松地实现电平转换。
2. 使用电压调节器：
另一种方法是使用线性稳压器或者DC-DC转换器来将5V转换为3.3V。
例如，可以使用LM317线性稳压器或者LM2596 DC-DC 转换器。
这些器件可以通过调节电阻或者电压来实现输出电压的调节，从而将5V稳定地转换为3.3V。
无论使用哪种方法，都需要注意以下几点：
确保选择的器件能够处理所需的电流和频率范围。
确保连接正确的引脚和提供适当的电源。
在电路设计中考虑到信号的延迟、噪声和功耗等因素。
在实际应用中，需要对转换后的信号进行测试和验证，以确保符合预期的要求。
总的来说，无论选择使用电平转换器还是电压调节器，都需要根据具体的应用需求和电路设计来选择合适的器件，并进行充分的测试和验证。
希望这些信息能够帮助你理解如何将5V转换为3.3V 的电平转化电路。
3.3V与5V电平转换方法参考
3.3V转5V 电平转换方法参考[转帖]电平转换晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC 系列为20mA)，仍然是安全的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
74HCT244 8总线驱动器，输入为TTL电平，输出为COMS电平。可以转 换8路电平。
SN7cALVC164245转换芯片输入3.3V，输出5V。
方案五：使用放大器搭建电路
分区 参考文献摘要 的第 3 页
在实际电路设计中，一个电路中会有不同的电平信号。
方案一：使用光耦进行电平转换 首先要 根据要处理的信号的频率来选择 合适的光耦。高频(20K~1MHz)可以用高速带放大整形的光藕，如 6N137/TLP113/TLP2630/4N25等。如果是20KHz以下可用TLP521。然后搭建 转换电路。如将3.3V信号转换为5V信号。 电路如下图：
缺点：输出波形不是很良好。
方案三：电阻分压
这里分析TTL电平和COMS电平的转换。首先看一下TTL电平和CMOS电平
的区别。
TTL电平：
>2.4V,
<0.4V
分区 参考文献摘要 的第 2 页
输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是 3.5V，输出低电平是0.2。最小输入高电平>=2.0V,输入低电平<=0.8,噪声容 限是0.4V。
分区 参考文献摘要 的第 1 页
CP是3.3V的高速信号，通过高速光耦6N137转换成5V信号。 如果CP接入的 是5V的信号 VCC=3.3V，则该电路是将5V信号转换成3.3V信号。 优点：电 路搭建简单，可以调制出良好的波形，另外光耦还有隔离作用。 缺点：对 输入信号的频率有一定的限制。
方案二：使用三极管搭建转换电路 三极管的开关频率很高，一般都是几百兆赫兹，但是与方案一
相比，电路搭建相对麻烦，而且输出的波形也没有方案一的好。 电路如下图：
其中C1为加速电容，R1为基极限流电阻，R2为集电极上拉电阻，R3 将输入端下拉到地，保证在没有输入的情况下，输出端能稳定输出高电 平。同时在三极管截止时给基区过量的电荷提供泄放回路缩短三极管的退 饱和时间。
优点：开关频率高，在不要求隔离，考虑性价比的情况下，此电路 是很好的选择。
CMOS电平： 1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。而且有很宽 的噪声容限。 下面的电路是将5V的TTL电平转换成3V的TTL电平
不考虑5V器件输出内阻以及3V器件输入内阻, VL=R2*VS/(R2+R1) ，选 择合适的R1和R2,使得电压匹配 。
优点：电路实现简单。 缺点：电路不稳定，容易受负载的影响。 方案四：使用集成芯片
2013年1月8日 15:17
源文档 </icview-344784-1-1.html> 整理By caowent@
近年来，半导体制造工艺的不断进步发展，为便携式电子工业产品的广泛 应用提供了动力和保证，便携式设备要求使用体积小，功耗低，电池耗电 小的器件，因低电压器件的成本比传统5V器件更低，功耗更小，性能更 优，加上多数器件的I/O脚可以兼容5V/3.3vTTL电平，可以直接使用在原有 的系统中，所以各大半导体公司都将3.3,2.5v等低电平集成电路作为推广 重点。但是，目前市场上仍有许多5V电源的逻辑器件和数字器件，因此在 许多设计中3.3V(含3V)逻辑系统和5V逻辑系统共存,而且不同的电源电压在 同一电路板中混用,随着更低电压标准的引进,不同电源电压和不同逻辑电 平器件间的接口问题将在很长一段时间内存在.MSP430系列单片机的供电 电压在1.8~3.6V这间,因此在使用它的过程中不可避免要碰到不同电压,电平 的接口问题. 在混合电压系统中,不同的电源电压的逻辑器件相互连接时会存在以下三 个主要问题: 1:加到输入和输出引脚上的最大允许电压限制问题; 器件对加到输入或者输出脚上的电压通常是有限制的.这些引脚有二极管 或者分离元件接到Vcc。如果接入的电压过高，则电流将会通过二极管或 者分离元件流向电源。例如在3.3V器件的输入端加上5V的信号,则5V电源 会向3.3V电源充电,持续的电流将会损坏二极管和其他电路元件. 2:两个电源间电流的互串问题 在等待或者掉电方式时,3.3V电源降落到0V,大电流将流通到地,这使得总线 上的高电压被下拉到地,这些情况将引起数据丢失和元件损坏.必须注意:不 管在3.3V的工作状态还是在0V的等待状态下都不允许电流流向Vcc. 3:必须满足输入转换门限电平的问题. 用5V的器器件来驱动3.3V的器件有很多不同的情况,同样TTL和CMOS间的转 换电平也存在着不同的情况.驱动器必须满足接收器的输入转换电平,并且 要有足够的容限以保证不损坏电路元件.
