九年级物理上册第十三章电路初探单元练习（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。
他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。
检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。
通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。
为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。
(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。
既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。
(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。
物理九年级上册 第十三章 电路初探同步单元检测(Word版 含答案)

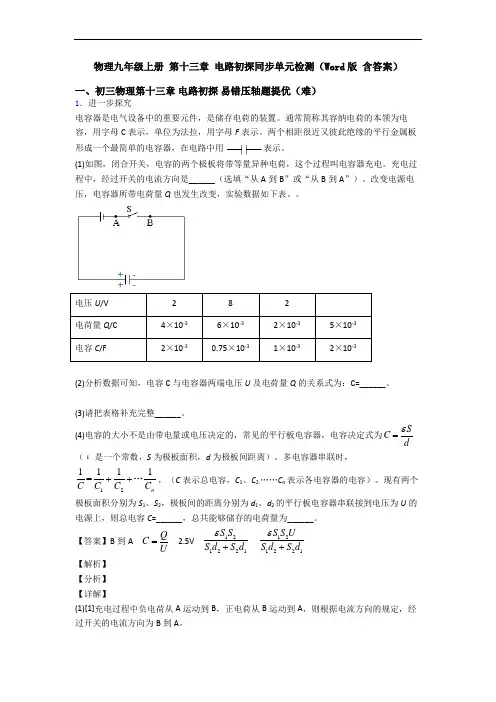

物理九年级上册 第十三章 电路初探同步单元检测（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
第十三章《电路初探》同步练习(苏科版初三上) (10)
第十三章《电路初探》同步练习（苏科版初三上） (10)一、填空题〔每空1分，计28分〕1．在电灯、收音机、电饭煲、电热毯中，将电能转化为内能和光能的是。
2．电池盒两极的接线柱是不能用导线直截了当相连的，因为如此会使电源而损坏电源。
3．使用电流表测电路中的电流时，电流表要联接入被测电路中，假如用电流表的〝0.6”和〝-〞的接线柱接入电路时，应让电流从极进入电流表。
用电压表测某电路两端电压时，电压表要与被测的电路。
4．两极干电池串联后的电压是 V，干电池的铜帽是级，底部的锌板是干电池的。
5．冰箱里的压缩机是由一只开关自动操纵的，冷藏室中的照明灯由进行操纵的，它们组成了联电路。
6．现在十字路口的交通专门频繁，当红灯亮时表示，当绿灯亮时表示为，当黄灯亮时表示为状态。
7．如图13〔21〕所示，回答以下咨询题。
〔1〕假设只使灯L1亮，应闭合开关，断开开关。
〔2〕假设只使灯L2亮，应闭合开关，断开开关。
〔3〕假设灯L1、L2组成串联电路，应闭合开关，断开开关。
〔4〕假设灯L1、L2组成并联电路，应闭合开关，断开开关。
〔5〕假设将S1、S2、S3同时闭合，那么L1、L2将〔填〝亮〞或〝不亮〞〕，现在电路发生。
7．电路图确实是的图，画电路图时应注意：要用的符号来代表电路中的各种元件。
8．电路的错误要紧表现在和。
二、选择题〔每题3分，计30〕9．以下现象中属因此电能转化为机械能的是〔〕A. 给蓄电池充电B. 闭合开关后，电动机带动抽水机抽水C. 电灯通电发光D. 手机开机后通话，蓄电池对外放电10．以下电源的电压为2V的是〔〕A. 一节干电池两端的电压B. 三只蓄电池串联成蓄电池组的电压C. 一节蓄电池两接线柱之间的电压D. 照明电路的电压11．关于电表使用的方法，以下讲法中正确的选项是〔〕A. 电流表要串联在被测的电路中B. 电压表要串联在被测的电路中C. 电流表和电压表都要串联在被测的电路中D. 电流表和电压表都要并联在被测的电路中12．某实验小组用橙子、苹果、西红柿、土豆及铜片、铁片导线制作了几种水果电池。
第十三章 电路初探专题练习(解析版)

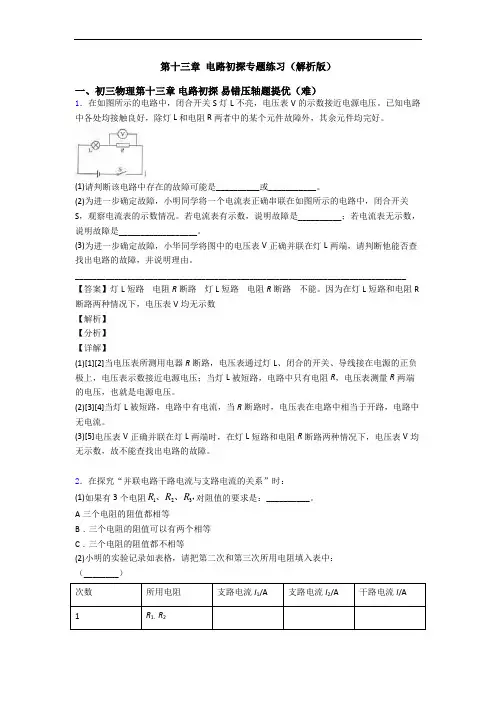

第十三章 电路初探专题练习（解析版）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在如图所示的电路中，闭合开关S 灯L 不亮，电压表V 的示数接近电源电压。
