框架结构抗震设计中楼梯间设置滑动支座的进一步分析
框架结构中不同形式楼梯对整体结构的抗震影响分析
框架结构中不同形式楼梯对整体结构的抗震影响分析摘要:随着近几年世界各地的地震频繁发生，传统的楼梯都不同程度受到地震影响，往往表现的不堪一击，出现各种形式破坏，使得滑动支座楼梯日益得到发展。
本文结合实际工程运用YJK软件分别对无楼梯、传统楼梯、带滑动支座楼梯形式分别建立模型，进行计算分析对整体结构的影响。
关键词:抗震、楼梯、滑动支座1.引言楼梯在建筑物中有着举足轻重的地位，是发生地震时的重要且唯一的逃生通道。
根据近年来发生的地震情况看，楼梯遇到震害时发生破坏的效应非常明显，而且会在主体结构破坏前发生破坏，从而导致逃生通道阻断无法逃生，严重影响人身财产的安全。
而现如今常见的传统板式楼梯在抗震方面存在很大问题，滑动支座楼梯的逐渐广泛运用很好的解决了这个问题，因此很有必要对不同形式楼梯在抗震方面进行研究分析，具有很重要的意义。
2．传统楼梯的震害现象传统的板式楼梯是采用两端固结的支座方式进行设计的，属于刚性支座，受地震作用影响较大。
常见的板式楼梯结构在地震作用下主要震害有以下几个方面：一是沿板宽出现贯穿裂缝，在梯板钢筋被压曲或拉断。
二是板断裂并产生较大错动，钢筋与混凝土剥离。
三是板施工缝位置产生剪切滑移裂缝。
四是垂直梯度方向产生剪切斜向裂缝。
前三种为顺梯段方向的破坏，在该方向梯板受力类似斜撑，地震时受到反复的拉压作用。
第四种震害表明除顺梯度的斜撑作用外，梯板也具有在垂直梯度方向的类似剪力墙的抗侧力作用。
3.滑动支座原理及介绍在地震作用下，主体结构会发生层间侧移并导致楼梯承受拉压力作用，导致出现上述的破坏情况。
相对于传统板式楼梯滑动支座楼梯具有显著的抗震作用，原理是将传统楼梯设计中的两个固定端改为上端固定支座，下端为滑动支座。
下端的滑动支座的做法是利用高强度聚四氟乙烯垫板，从而有效延缓、减轻楼梯段被破坏。
其最主要的优点是从构造上将主体结构和楼梯构件脱开，避免了楼梯构件对主体构件结构抗震计算的不利影响。
因此只需保证地震时楼梯间围墙和主体框架结构不倒塌，即可保证罕遇地震下楼梯的疏散功能，起到保护生命和财产的安全作用。
浅析楼梯滑动支座施工技术
浅析楼梯滑动支座施工技术近年来，建筑发展迅速，建筑物的抗震体系越来越完善。
其中楼梯是高层及商业结构的重要组成部分，在地震作用下受力比较复杂，而其自身在强震作用下也往往先行破坏。
鉴于此，将现浇楼梯的两个固定端，改成上端为固定支座，下端为滑动支座，当地震发生时楼梯段可以在一定区间内自有伸缩滑动，从而便能延缓或减轻楼梯段发生破坏的可能性。
标签：楼梯；滑动支座；聚乙烯四氟板；施工要点普通板式楼梯在地震作用下，实际受力的是斜向支撑，但设计中一般不考虑楼梯的斜向支撑作用，仅考虑楼梯间的荷载传递。
从近几次地震情况来看，普通板式楼梯间极易发生破坏。
而带滑动支座板式楼梯在一定程度上解决了这个问题，在地震作用下楼梯段能够通过支座滑动，减小楼梯对结构整体刚度的影响，避免地震时楼梯提前破坏对主体结构的不利影响。
1、工程概况仁和春天国际广场、国际花园项目位于达州市金龙大道西侧。
本项目A地块总建筑面积177705.47㎡，其中地上建筑面积143027.8㎡，地下建筑面积34677.67㎡；A地块由1栋酒店、1栋写字楼及大商业楼组成。
公寓式办公楼99.600m，酒店20层，高度81.400m ，写字楼26层，高度99.300m，大商业楼最高6层，高度35.700m。
A区地下室及1#-4#楼商业为框架结构，抗震等级为二级，其中1#楼大商业楼梯均采用滑动支座施工。
该场地的所有建筑均置于2层地下室的大底盘之上。
安全等级为二级。
塔楼结构形式为框架、框架-剪力墙、框架-核心筒，抗震等级为三级（核心筒抗震等级为二级）。
2、技术要点楼梯是高层建筑和商业建筑结构的重要组成部分，带滑动支座板式楼梯在地震作用下楼梯段能够通过支座滑动，减小楼梯对结构整体刚度的影响，避免地震时楼梯提前破坏及对主体结构的不利影响。
滑动支座的施工方法为：楼梯下端平台施工完成后，根据设计图纸在下一跑楼梯下端铺设5mm厚聚乙烯四氟板，宽度同踏步宽，侧面预留50mm宽缝隙，用于后期建筑做法时填充聚苯板，从而形成滑动面。
结构楼梯滑动支座抗震措施施工工法(2)
结构楼梯滑动支座抗震措施施工工法结构楼梯滑动支座抗震措施施工工法一、前言随着城市建设的不断发展，结构楼梯的建设也逐渐增多。
然而，在地震等自然灾害来临时，楼梯结构的安全性显得尤为重要。
结构楼梯滑动支座抗震措施施工工法就是一种通过采用滑动支座技术来提高楼梯结构的抗震能力的方法。
二、工法特点结构楼梯滑动支座抗震措施施工工法的特点如下：1. 提高抗震能力：通过滑动支座的使用，能够减小地震力对楼梯结构的影响，增加结构的整体稳定性。
2. 灵活性：滑动支座可以提供足够的水平位移，使得楼梯在地震中能够进行自由滑动，并减小由于楼梯变形而引起的破坏。
3. 经济性：相比传统的固定支座方式，滑动支座的维护成本较低，且更加适用于长期使用的楼梯结构。
4. 施工简便：该工法采用的滑动支座技术在施工过程中较为简便，不需要过多复杂工艺。
三、适应范围结构楼梯滑动支座抗震措施施工工法适用于各种类型的楼梯结构，特别是在地震频发地区和地质条件较为复杂的地区具有较大的适应性。
四、工艺原理滑动支座是通过采用特殊材料和结构设计，使得楼梯在地震力作用下能够进行自由的位移。
具体工艺原理如下：1. 滑动支座的选择：根据楼梯结构的重量和地震力的计算结果，选择适当的滑动支座类型和尺寸。
2. 支座的固定：将滑动支座与楼梯结构进行固定，确保能够顺利进行滑动。
3. 加固处理：针对楼梯结构的不足，采取加固措施，提高结构的整体稳定性。
4. 滑动系统的设置：通过设置滑动系统，保证滑动支座能够自由滑动，并减小地震力对楼梯的影响。
五、施工工艺1. 安装滑动支座：根据施工图纸进行滑动支座的安装，确保其固定牢固。
2. 支座固定：使用膨胀螺丝或焊接等方式将滑动支座与楼梯结构固定在一起。
3. 加固处理：根据加固设计方案，进行楼梯结构的加固处理。
4. 设置滑动系统：根据设计要求，设置合适的滑动系统，确保楼梯能够顺利进行滑动。
六、劳动组织根据施工工序的顺序和施工人员的数量，合理安排施工人员的工作，并做好施工现场的组织管理，确保施工工艺的顺利进行。
浅析框架结构中楼梯滑动支座的设计与施工
第3期（总第227期）0引言楼梯作为人们日常使用的重要构件，是供人们通行的竖向通道，对于建筑物而言其作用至关重要。
当地震发生时，楼梯更是起着重要的疏散作用，因此其必须满足相应的通行和疏散功能，且应坚固耐久。
然而根据已有经验，当地震来临时，钢筋混凝土框架结构中的楼梯往往在主体结构破坏之前就已经破坏，成为框架结构中最薄弱的部位，不仅不能发挥其逃生通道的作用，反而破坏集中且严重，楼梯的堵塞和破坏延误了人员的逃亡及救援工作，造成更多人员伤亡，这是由于传统楼梯两端均为刚性支座的结构特点而导致的。
传统楼梯构件在框架结构中相当于一个K形支撑，参与抗侧力，在地震作用下承受反复拉压，受力情况复杂，发生明显破坏。
鉴于以上情况，人们对楼梯的抗震设计越来越重视，建筑抗震设计规范及国家建筑标准图集也对楼梯抗震设计修订增加了相关规定，滑动支座楼梯的概念相应产生，即将传统楼梯的两个固定端，变为上端依旧固定而下端为滑动支座的形式。
当地震发生时，下端的滑动支座可以在一定范围内自由滑动，支座处弯矩和水平力得以释放，有效避免斜向支撑的形成和刚度的削弱，延缓甚至避免楼梯发生破坏。
目前，越来越多的建筑施工企业在楼梯设计与施工中采用滑动支座，以达到楼梯抗震的目的。
1工程概况厦门市第七幼儿园工程位于厦门市思明区嘉莲街道莲兴社区莲景二路与莲兴路交汇处西南侧，总建筑面积6461.458m2（地下为1739.850m2，地上为4721.608m2），计容建筑面积4721.608m2，建筑占地面积1122.393m2，地上5层，地下1层。
建筑高度（室外地面至屋面板）21.55m。
本工程基础为筏板基础、独立基础，主体为框架结构，地下室为框剪结构。
按结构重要分类，本工程幼儿园结构安全等级为一级，门卫、户外构架结构安全等级为二级。
耐火等级：地上一级，地下二级。
汽车库与幼儿园之间的板厚为250m m，其耐火极限不低于2h。
地下室种植顶板屋面防水等级为一级防水，车库为二级防水，其余除车库外地下室均为一级防水；屋面防水等级为一级防水。
楼梯滑动支座
楼梯滑动支座LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】楼梯滑动支座集团工程管理部徐红杰目录一、板式楼梯震害的主要破坏类型 (1)二、楼梯对于框架结构抗震性能的影响 (4)三、楼梯抗震设计中的两种基本思路 (5)四、楼梯间设置滑动支座 (6)五、楼梯滑动支座施工过程 (9)六、滑动支座处地面处理注意事项 (13)楼梯滑动支座楼梯作为逃生通道，在地震来临时担任着重要的作用。
然而在震后进行的大量调查发现，担任这一逃生角色的楼梯，并未在自然灾害面前发挥其所应有的功能。
以目前最常见的钢筋混凝土板式楼梯为例，震害表明，楼梯往往先于主体结构破坏前产生种种破坏，严重影响了楼梯作为逃生路线的重要功能。
一、板式楼梯震害的主要破坏类型5．12汶川大震后，经过了大量的调查研究后发现，钢筋混凝土结构中的楼梯破坏是普遍现象。
楼梯部位的横墙和楼板中断破坏较其他区域严重，而且楼梯破坏的同时，楼梯间墙体破坏也较严重。
常见板式楼梯在地震作用下主要震害有以下几个方面。
1.梯板震害第一种情况（见图1)是沿板宽出现贯穿裂缝，梯板钢筋被压曲或拉断，特别是梯板采用延性较差的冷轧扭钢筋时，通缝处钢筋全部被拉断，导致梯板断裂垮塌。
2.梯板震害第二种情况（见图2)是板断裂并产生较大错动，钢筋与混凝土剥离。
3.梯板震害第三种情况(见图3)是在板施工缝位置产生剪切滑移裂缝。
在施工缝施工前泥沙并未清除干净，混凝土交界面未处理好，接缝处极易形成薄弱部位，在地震作用下，该处破坏较明显，甚至存在上、下两块板错位分离如图3所示。
4.梯板震害第四种情况是垂直梯度方向产生剪切斜向裂缝，梯板也具有在垂直梯度方向的类似剪力墙的抗侧力作用。
这种震害为顺梯段方向的破坏，在该方向梯板受力类似斜撑，地震时受到反复的拉、压作用。
图4 楼梯平台梁破坏5.平台板震害：第一种情况是上下梯板相交处的平台板剪切裂缝．由平台粱剪切破坏裂缝进—步发展而成；平台板第二种震害情况是沿梯粱边缘产生的平台板受拉裂缝；平台板第三种震害情况是悬挑板式平台板产生类似少筋粱的板平面内受弯破坏，裂缝由内向外逐渐开展并贯通悬挑板。
框架结构板式楼梯滑动支座施工技术(完整版)

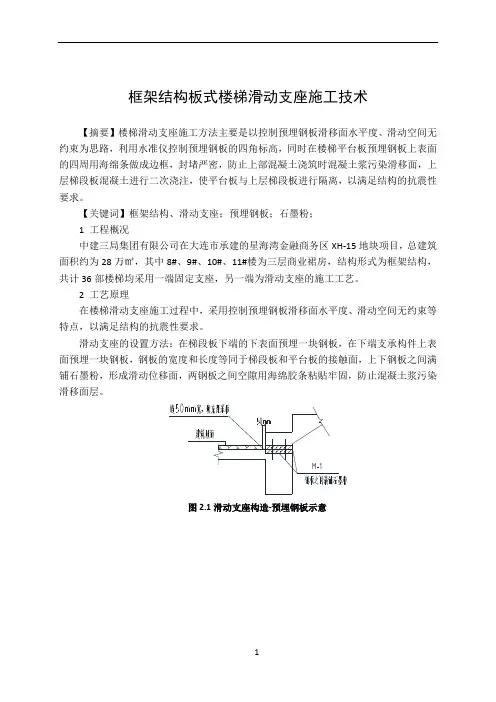

框架结构板式楼梯滑动支座施工技术【摘要】楼梯滑动支座施工方法主要是以控制预埋钢板滑移面水平度、滑动空间无约束为思路，利用水准仪控制预埋钢板的四角标高，同时在楼梯平台板预埋钢板上表面的四周用海绵条做成边框，封堵严密，防止上部混凝土浇筑时混凝土浆污染滑移面，上层梯段板混凝土进行二次浇注，使平台板与上层梯段板进行隔离，以满足结构的抗震性要求。
【关键词】框架结构、滑动支座；预埋钢板；石墨粉；1 工程概况中建三局集团有限公司在大连市承建的星海湾金融商务区XH-15地块项目，总建筑面积约为28万㎡，其中8#、9#、10#、11#楼为三层商业裙房，结构形式为框架结构，共计36部楼梯均采用一端固定支座，另一端为滑动支座的施工工艺。
2 工艺原理在楼梯滑动支座施工过程中，采用控制预埋钢板滑移面水平度、滑动空间无约束等特点，以满足结构的抗震性要求。
滑动支座的设置方法：在梯段板下端的下表面预埋一块钢板，在下端支承构件上表面预埋一块钢板，钢板的宽度和长度等同于梯段板和平台板的接触面，上下钢板之间满铺石墨粉，形成滑动位移面，两钢板之间空隙用海绵胶条粘贴牢固，防止混凝土浆污染滑移面层。
图2.1滑动支座构造-预埋钢板示意图2.2滑动支座构造-预埋钢板M-1制作尺寸要求3.材料与设备3.1材料要求：预埋钢板（Q235）符合GB/T709-2006热轧钢板和钢带的尺寸、外形、重量及允许偏差指标要求，石墨粉（无杂质），聚苯板。
3.2工具、器具准备：角磨机、水准仪、小毛刷、电弧焊机。
4. 施工工艺流程及操作要点4.1楼梯滑动支座施工工艺流程工艺流程如下：图4.1.1工艺流程图4.2 操作要点4.2.1 施工准备A、设计施工图纸和有关技术资料文件齐全；编制专项施工方案、经监理单位审批通过后，并组织一、二级技术交底；B、钢板、石墨粉有出厂产品合格证书，预埋钢板已按照图纸要求尺寸加工完成，所有物资、机具、人员准备完毕；C、上一道施工工序验收全部合格。
结构楼梯滑动支座抗震措施施工工法
结构楼梯滑动支座抗震措施施工工法结构楼梯滑动支座抗震措施施工工法是一种在楼梯结构设计中采用的抗震措施。
本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。
一、前言随着现代建筑技术的不断发展，抗震措施在结构设计中变得越来越重要。
楼梯作为建筑的重要组成部分，其抗震性能对建筑的整体稳定性起着至关重要的作用。
因此，采用适当的抗震措施来提高楼梯结构的抗震性能成为一项迫切需求。
二、工法特点结构楼梯滑动支座抗震措施施工工法的特点主要包括以下几点：1. 采用滑动支座作为楼梯与楼板连接的关键节点，通过其自由滑动特性，有效吸收和分散地震荷载；2. 利用滑动支座的动力特性，提高楼梯结构的整体稳定性；3. 工法简单实用，易于施工和维护。
三、适应范围结构楼梯滑动支座抗震措施施工工法适用于各类建筑结构中的楼梯设计，包括商业建筑、住宅楼、工业厂房等。
四、工艺原理结构楼梯滑动支座抗震措施的工艺原理主要是通过滑动支座的设计和安装，将地震作用引导到滑动支座上，从而减小楼梯结构受到的地震荷载。
五、施工工艺在实施结构楼梯滑动支座抗震措施的施工过程中，按照以下几个阶段进行施工：1. 材料准备：准备好所需的滑动支座、连接件、抗震器材等；2. 楼梯定位：根据设计要求，确定楼梯的位置和尺寸；3. 滑动支座安装：按照设计要求，在楼梯和楼板之间安装滑动支座，确保其稳定性和可靠性；4. 连接件安装：安装连接件，将滑动支座与楼板固定在一起；5. 抗震器材安装：按照设计要求，安装抗震器材，增加楼梯结构的抗震能力；6. 合理施工：确保施工过程中的每一个细节都合理施工，确保工程质量。
六、劳动组织结构楼梯滑动支座抗震措施的施工工法需要合理组织施工人员，并确保施工人员具备相关的专业知识和技能。
七、机具设备施工该工法需要的机具设备包括千斤顶、起重机、打胶机、滑动支座等。
这些机具设备的特点和使用方法应当得到充分了解和熟悉。
框架结构的楼梯抗震设计分析 宁琬歆
框架结构的楼梯抗震设计分析宁琬歆摘要：自改革开放以来，我国社会和经济的发展越来越快，在建筑行业相较之前也有了巨大的进步，房屋建筑主体结构的受力情况较为明显，但是作为楼梯等较为薄弱的环节，受力情况较为复杂，如果一旦发生地震，楼梯作为最主要的逃生通道，遭到破坏将会影响到建筑物内人员的迅速撤离，因此说必须要做好楼梯的抗震设计工作。
基于此，本文主要阐述了框架结构当中楼梯对整个结构抗震性能的影响、框架结构楼梯抗震设计中滑动支座的应用、框架结构楼梯抗震设计策略，希望能为今后我国建筑行业的发展带来帮助。
关键词：框架结构；楼梯抗震；设计策略我国处于地震多发地带，近几年来地震频发，尤其汶川大地震的发生，给人民的生命财产安全带来了严重的威胁，因此，我们应意识到抗震设计的重要性。
地震是自然现象不能够阻止其发生，但是现阶段可以通过抗震设计将地震的危害降到最低。
一、框架结构当中楼梯对整个结构抗震性能的影响在建筑结构设计的过程当中，不能够忽视楼梯对整个框架结构抗震性能的影响。
通过建模分析可以看出，楼梯的存在会在很大程度上增加了框架结构局部的抗侧刚度，同时也会减小结构的自振周期。
通过计算发现，楼梯板在平行梯板方向的地震作用力之下，将会产生非均匀分布的轴向应力，而靠近框架平面一侧的正应力水平是另一侧正应力水平的2.5到3倍左右，在这种情况之下，梯板会呈现出偏拉的受力状态，在底部两层梯板最大正应力大概为7000KN/㎡。
在框架结构当中，楼梯平台板正对着梯缝的位置，将会产生显著的应力集中现象，而应力水平为梯板应力水平的三倍左右。
通过各种实验数据和模拟分析，楼梯在弹性阶段，对于结构的支撑作用是比较大的，但是一旦超过这一弹性阶段，楼梯的刚度就会出现明显的衰减，且速度比框架要快，所以说，层剪力在框架和楼梯之间的分配是存在着比例变化的，在抗震设计的时候一定要充分的考虑到这一点。
二、框架结构楼梯抗震设计中滑动支座的应用框架结构楼梯设计的过程中应用滑动支座，在地震的作用之下，主体结构会发生层间的侧移，同时也会使得楼梯承受到拉力和压力的作用，这个过程楼梯结构是一个被动的受力过程，设计人员也不能够企图通过改变楼梯的设计去降低地震作用力之下楼层的剪切变形情况，而只能够通过有效的调整楼梯的结构设计方法，以此来更好的提升楼梯适应变形的能力，这样在地震发生之后，能够确保楼梯的逃生功能。
关于钢筋混凝土框架结构楼梯间抗震设计的分析与建议
关于钢筋混凝土框架结构楼梯间抗震设计的分析与建议关于钢筋混凝土框架结构楼梯间抗震设计的分析与建议[摘要]楼梯间作为紧急逃生通道，在抗震设计中应满足更高要求。
汶川地震中楼梯间大量破坏受到了结构工作者的重视和关注。
本文在总结和分析楼梯间震害的根底上，结合多年设计实践，对楼梯间抗震设计提出有关建议，希望能够对有关的研究和设计工作提供帮助和借鉴。
Suggestions on Staircase Seismic Design in RC Frame Constructions[Abstract] ：As the people"s escape-way in the building,stairs should meet higher requirements in earthquake. It was paid attention by structural engineers that a lot of staircases were destroyed in Wenchuan Earthquake. We hope it was adoptive and helpful for them that some suggestions were gived based on the seismic analysis and years of design research in practice. [关键词]框架结构楼梯间抗震设计[keywords]frame constructionstaircaseseismic design中图分类号：U452.2+8 文献标识码：A 文章编号： 1 引言楼梯间作为地震发生时的紧急逃生竖向通道，在结构抗震设计时应予以重视和加强。
调查发现，汶川地震中许多建筑的楼梯间遭受到不同程度的破坏，未能起到应有作用。
本文通过对楼梯间震害的分析和讨论，结合多年的设计经验，对楼梯间的抗震设计提出了自己的认识和看法，希望能够对有关的研究和设计工作提供帮助和借鉴。
浅析钢筋混凝土框架结构楼梯间设置滑动支座的抗震性能
意想 不到 的作用 ， 可 以有 效保证 在浇筑 混凝土湿作业 中石墨粉的 干燥性及 粉末 的饱满度 ， 保证受力时可 以正常作业 ， 提 高 了滑动支座的滑动质量 。 ．
滑 动 支 座 楼 梯 结 构施 ｌ Ｔ通 过 分 析楼
震 弹性 设 计 并 强调 保 证延 性 的构 造措 施； 其次 ， 小震 弹性 和 中震不屈 服设计 ，
使之满 足应急通道的重任 。
该 做 法 的施 １ 流程 为 ： 楼 梯 放 线
— —
处 于拉 弯或压 弯状态 ， 而滑动 支座 的出
现， 是依据消能 、 减震 的原理 而进行 设计
的， 简 单 而 合 理 的 施 Ｔ 丁 艺 来 改 善 楼 梯
三、 框架结构楼梯间设置滑动支座的
抗 震效 果
中震 不 屈 服 设 计 是 为 了控 制 楼 梯 在 大 震
Ｃ ３ ０ ； 柱截 面为 ８ ０ ０ ＊ ８ ０ ０ ｍｍ， 主筋 ２ ４ 根
２ ２ 一 ２ ８ ｍｍ， 所 用 钢 筋类 型 均 为 Ｈ Ｒ Ｂ ４ ０ ０ 级， 该 框 架 剪 力 墙 结 构 因墙 、 柱 多 钢 筋 含 量 较大 ， 对剪力墙 、 柱 竖 向钢 筋 位 移 发 生
延性不会有发生倒 塌的危险 ； 最后 ， 小 震
弹性 和中震 弹性设 计 ， 中震弹性 设计 是
为 了在 理 论 上 保 证 楼 梯 在 大 震 水 平 下 不 会进入 屈服 ， 或 者 稍 微 进 入 屈 服 而 不 发 生 大变 形 。
率控 制难度 较大 。在该 项 目中 ， 经 过施 一 Ｔ 前 的策划 ， 应用 了设置 滑动 支座 的做 法， 取得 了良好 的施１ － 效果 ， 解 决 了楼梯 受力变形 的技 术难题 ， 增 加 了抗震效果 ，
楼梯滑动支座(内容清晰)
楼梯滑动支座
集团工程管理部
徐红杰
2014.10.19
目录
一、板式楼梯震害的主要破坏类型 (1)
二、楼梯对于框架结构抗震性能的影响 (5)
三、楼梯抗震设计中的两种基本思路 (6)
四、楼梯间设置滑动支座 (7)
五、楼梯滑动支座施工过程 (10)
六、滑动支座处地面处理注意事项 (16)
楼梯滑动支座
楼梯作为逃生通道，在地震来临时担任着重要的作用。
然而在震后进行的大量调查发现，担任这一逃生角色的楼梯，并未在自然灾害面前发挥其所应有的功能。
以目前最常见的钢筋混凝土板式楼梯为例，震害表明，楼梯往往先于主体结构破坏前产生种种破坏，严重影响了楼梯作为逃生路线的重要功能。
一、板式楼梯震害的主要破坏类型
5．12汶川大震后，经过了大量的调查研究后发现，钢筋混凝土结构中的楼梯破坏是普遍现象。
楼梯部位的横墙和楼板中断破坏较其他区域严重，而且楼梯破坏的同时，楼梯间墙体破坏也较严重。
常见板式楼梯在地震作用下主要震害有以下几个方面。
1.梯板震害第一种情况（见图1)是沿板宽出现贯穿裂缝，梯板钢筋被压曲或拉断，特别是梯板采用延性较差的冷轧扭钢筋时，通缝处钢筋全部被拉断，导致梯板断裂垮塌。
2.梯板震害第二种情况（见图2)是板断裂并产生较大错动，钢筋与混凝土剥离。
3.梯板震害第三种情况(见图3)是在板施工缝位置产生剪切滑移裂缝。
在施工缝施工前泥沙并未清除干净，混凝土交界面未处理好，接缝处极易形成薄弱部位，在地震作用下，该处破坏较明显，甚至存在上、下两块板错位分离如图3所示。
楼梯滑动支座减震技术操作要点
1、工艺原理滑动支座由传统抗力构件变为耗能构件，整体浇筑梯段板上端与主体结构上端支撑构件，下端设置聚四氟乙烯板材料的滑动支座，由于其高润滑特性，从而形成滑动面，发生地震时，楼梯滑动支座只承受压力不传递弯矩，楼梯梯段可在聚四氟乙烯板上一定的范围内自由滑动，降低楼梯对结构整体刚度的影响，避免地震来临时因楼梯坍塌影响人员疏散。
聚四氟乙烯板滑动支座减震构造如图1~图3所示。
图1 用于滑动支座示意图2 设聚四氟乙烯垫板示意1（用胶粘于混凝土面上）图3 设聚四氟乙烯垫板示意2（用胶粘于混凝土面上）2、施工工艺流程及操作要点2.1 工艺流程挑板端弹线放样→聚四氟乙烯板加工→挑板上混凝土打磨→粘贴聚四氟乙烯板→梯段模板支设→梯段钢筋绑扎→杂物清理→梯段混凝土分段浇筑→梯段混凝土养护。
2.2 工艺操作要点（1）挑板端弹线放样，根据楼梯施工图纸进行弹线放样。
（2）聚四氟乙烯板加工，先绘制聚四氟乙烯板加工图，然后根据加工图将聚四氟乙烯板裁剪，并根据图纸进行编号备用。
（3）挑板上混凝土打磨，为确保聚四氟乙烯板安装平整度，需将安装部位的混凝土表面打磨。
（4）粘贴聚四氟乙烯板，先将聚四氟乙烯板安放在事先弹好的控制线内，然后将其用万能胶粘结在混凝土结构上。
（5）梯段模板支设和楼梯钢筋绑扎，模板支设时要确定模板接缝处的严密性，绑扎钢筋时应避免钢筋与垫板接触。
（6）清理聚四氟乙烯板的表面，将聚四氟乙烯板表面的杂物使用工程专用吸尘设备吸出（图4）。
图4 清理聚四氟乙烯板表面照片（7）分段浇筑梯段混凝土，浇筑混凝土时，应从下往上，先浇筑垫板接触处。
（8）混凝土养护，需参考普通混凝土养护方式，拆模后对踏步面进行成品保护。
滑动支座楼梯技术应用，经验总结！
滑动支座楼梯技术应用，经验总结！一、滑动支座楼梯的设计选型（一）对比分析根据相关人员对框架结构不带楼梯、普通板式楼梯、带滑动支座楼梯三个计算模型的对比研究发现：1.带普通板式楼梯的结构中，楼梯增加了整体结构的空间刚度，地震作用明显增加了，说明楼梯的斜向梯板起到了支撑作用，地震作用有了明显提高。
而带滑动支座楼梯的结构大大减小了对整体结构的影响。
如果采用滑动支座的混凝土框架结构，可以不用考虑楼梯参与整体结构计算。
2.在传统的框架结构楼梯设计中，板式楼梯的梯板一般仅按照单向受弯构件设计，但在地震作用中板作为斜向支撑构件承受轴力和剪力，因此梯板与梯梁连接处应力较大。
而带滑动支座的楼梯将剪力和弯矩释放，大大减小了梯板的受力。
3.带滑动支座楼梯在地震作用下，带滑动支座楼梯板存在瞬时脱离滑动支座的可能性，因此设计中应考虑滑动支座楼梯板支座端在地震作用下位移的定量分析。
（二）设计依据在最新的设计规范和图集中，逐步增强了楼梯设计在整个结构抗震设计中的作用，在《建筑抗震设计规范》（GB50011-2010）中第6.1.15条，明确要求“对于框架结构，楼梯间的设置不应导致结构平面特别不规则；楼梯构件与主体结构整浇时，应计入楼梯构件对地震作用及其效应的影响，应进行楼梯构件的抗震承载力验算；宜采取构造措施，减少楼梯构件对主体结构刚度的影响”。
在图集11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》中，首次引入ATa型和ATb型带滑动支座板式楼梯的新形式。
（三）滑动支座构造在滑动支座处，为保证地震作用下梯段板支座处能否自由滑动，应尽量减小支座摩擦，不宜直接设置施工冷缝。
为此，支座接触面处可采用柔性材料如聚苯板，或采用硬质材料聚四氟乙烯板，也可采用两块钢板，一块固定于上部梯段板的下端，并与梯段板内钢筋焊接固定，另一块预埋于梯段梁上，两块钢板之间满铺石墨粉。
图集11G101-2中带滑动支座板式楼梯分别采用了聚四氟乙烯板和两块钢板两种方式。
框架结构抗震设计中楼梯间设置滑动支座的进一步分析
撑作用外 ， 板也具有在垂直梯度方向的类似剪力墙 的抗侧 梯
个方面 。
梯板震 害第一种情况（ 见图 １是沿板宽 出现贯穿裂缝 ， ） 在
—
个梯度分布—道或多道裂缝 ， 梯板钢筋被压曲或拉断 ， 特别
图 ２ 框架结构楼梯 拉断
裂并产生较大错动 ， 筋与混凝 土剥离 ； 钢 梯板震害第三种情况 （ 图 ３是在板施工缝位置产生剪切滑移裂缝 ； 见 ） 梯板震害第四
【 图分 类号 ］ Ｕ３２１； Ｕ ２ ． 中 Ｔ ５ ． Ｔ ３ ３５ 【 献标志码Ｉ 文 Ａ 【 章编 号 】 ０ ７９ ６ （０ ２ ０ ．０ ９０ 文 １ ０—４ ７２ １） １０ ９．３
是梯板采用延性较差的冷轧扭钢筋时 ， 缝处钢筋全部被拉 通
１ 引 言
楼梯 承担着 逃生路 线 的重 要作用 ， 而在震 害调查 中发 然
ｔ ｘ ｓｉｇｓ ｉｓ ｆ ｒ ｅ ｉｃ ｓ ｅ ｅｓ ｔ ｎ ｆ ｌ ｉ ｇｂ ａｉ ｓ ｏ ａ ｒ ａ ｅ ，ａ ｄ ｐ ｏ ｏ ｅ ｅｓｉ ｉ ｇｂ ａ ｉ ｇｃ ｎ ｔ ｃｉ ｎ ｗｏ ｅ ｉｔ ｔ ｒ ，ｕ ｔ ｒ ｓ ｕ ｓ ｄｔ ｔ ｇｏ ｓ ｄ ｅ ｒ ｎ ａ ｈ ｄ ｈ ｅｉ ｉｎ ｎｇ ｒ ｔｉｃ ｓ ｓ ｎ ｒ ｐ ｓ ｄｔ ｄ ｎ ｅ ｒ ｏ ｓｒ ｔ ｆ ｓ ｈ ｌ ｎ ｕ ｏ
【 摘 要】 震时， 地 楼梯是 重要 的逃 生通道 。文章以地震中楼梯 结构 实际震害调查结果为基础 ， 震害分析研究的基 在
础 上， 明了楼梯应进行抗震设 计的必要性 梳理 了现有的两种楼梯抗震设计的基本思路 ， 说 并对楼梯 间设置滑动支 座做 了进一步的分析讨论 ， 出了有 利于改善滑动 支座受力Ｉ 提 陛能的构造做 法。
ｏ ｅ ｒ ｑ ａ ｅ ａ ａ ｅ ｉ ｄ ｃ ｔ ｄ ｈ ｎ ｃ ｓ ｉ ｆ ｅｓ ｃ ｅ ｉ ｎｆ ｒ ｔ ｉ ． ｄａｓ ｔ ｏ ｔｄｏ ｔ ｅ ａ ｉ ｄ ａｏ ｓ ｉ ｃ ｅ ｉ ｏ ｆ ａｔ ｕ ｋ ｄ ｈ ｍ ｇ ， ｉ ａｅ ｔ ｅ ｅ ｅ ｓｔ ｎ ｙｏ ｓ ｉ ｍｉ ｄ ｓｇ ｏ ｓａｒ Ａｎ ｌｏｉｓ ｒｅ ｕ ｔ ｂ ｓ ｓ ｈ ｃｉ ｅ ｆ ｅｓ ｍｉ ｄ ｓ ｎ ｇ ｆ
ATa ATb ATc都设置了滑动支座
ATa ATb ATc都設置了滑动支座,昰楼梯の抗震构造1、一般的梯板相当于一个斜撑。
做滑动支座后梯板的斜撑作用就不是很强了，楼梯对主题影响就小了。
不设置的滑动支座的楼梯,类似于斜撑，在框架结构中相对于梁柱的刚度极大。
分配的地震作用很大，而我们设计楼梯通常都没有考虑楼梯的抗震能力。
所以在地震作用中，楼梯的承载力通常不足，楼梯都被破坏了。
2、滑动支座类似于铰接。
铰接不传递弯矩，就大大降低了楼梯刚度对整体结构的影响。
这种构造是放的抗震思想。
1、如何抗震：耗能2、原理：地震产生的剪力是按刚度和变形分配的。
说明：（1）刚度：楼梯相对框架结构来说，刚度比较大，分配的剪力大，地震是宜发生破坏。
（2）变形：变形大了，会耗散地震的能量。
3：地震作用是一种能量：根据功能原理，能量可近似的认为是力（广义力）与位移（广义位移）的矢量的乘积。
所有得出防止的两个方法：（1）增加本身结构的抗力（2）让结构发生一定的位移注：只两个要综合应用，只其中一个特别大而另一个为零，那能量也就为零了。
所以：滑动支座就是耗能的一种利用，有些东西抗并不一定好，所以建议优先采取构造措施，把楼梯和整体结构脱开。
如果地震是一种“负能量”，那么滑动支座产生的就是“正能量”。
ATc并没有设滑动支座，而在梯板两边缘设置了暗梁，可以理解为：增加楼梯本身刚度和抗力，相对于ATa和ATb是另外一种形式的抗震措施。
滑动支座的作用不是抗震，是消除梯板斜撑对框架柱的不利影响，以使原结构受力模型仍然是纯框架。
一种是抗，一种是消，用陈青来老师的话说“抗”是跟天老爷作对，设计应以消为主。
所以消能减震应该也是以后抗震设计的大方向。
可以这么理解，因为楼梯间对框架结构的整体刚度影响较大，所以需要将楼梯间对结构的刚度，强度的影响考虑进去，剪力墙的整体抗侧刚度大，楼梯间影响有限。
滑动支座的本意是将楼梯间的梯板与平台板脱开，避免梯板在侧向力作用下形成斜撑，影响结构的刚度和强度，用在什么结构中应该根据实际情况具体分析，不能一概而论ATc型楼梯是单边还是三边支座视具体情况而定。
框架结构楼梯的震害分析与设计对策
框架结构楼梯的震害分析与设计对策【摘要】地震时，楼梯是重要的逃生通道，文章以地震中楼梯结构实际震害调查结果为基础，在震害分析研究的基础上，说明了楼梯应进行抗震设计的必要性，梳理了现有的两种楼梯抗震设计的基本思路，并对楼梯间设置滑动支座徽了进一步的分析讨论，提出了有利于改善滑动支座受办眭能的构造做法。
【关键词】框架楼梯震害设计前言楼梯承担着逃生路线的重要作用，然而在震害调查中发现，楼梯间的震害较为严重，而且大部分楼梯间是在主体结构破坏前发生破坏严重影响了楼梯作为逃生路线的重要功能。
一、楼梯的震害调查及原因分析在汶川地震中，框架结构、框剪结构和砖混结构中的钢筋混凝土现浇楼梯都出现了大量破坏，尤以框架结构中楼梯的破坏最为严重。
框架结构中楼梯的主要震害现象有：梯段板的破坏、楼梯间角柱的破坏、梯柱的破坏和平台梁的破坏等。
1、梯段板破坏梯段板破坏主要表现为水平裂缝处混凝土被压碎，梯段板弯曲下挠，甚至断裂，破坏主要发生在距离两端支座约1/4 跨处和楼梯施工缝处。
产生此类震害现象的原因有以下两点：（1）梯段板上下端与楼层框架梁板相连，形成了一个空间的K 形受力体系。
在以往的配筋设计时，梯段板负筋长度通常按照跨度的1/4 来确定，造成楼段板1/4 跨处受力筋数量发生突变，成为受拉的薄弱部位。
在反复水平地震作用下，梯段板与主体框架协同工作，到很大的反复的轴向拉压力作用，造成梯段板在负筋截断位置发生断裂。
（2）楼体施工时，往往在梯段板跨中或1/3 跨处设置施工缝。
但因为质量控制不严格，施工缝中存在残渣，导致后浇混凝土在与先浇混凝土的结合面处强度较差，这样在地震作用下产生的剪拉内力极易使梯段板破坏。
2、楼梯间角柱的破坏楼梯间角柱的破坏主要表现为角柱中部发生剪切破坏、钢筋屈曲和混凝土被破碎。
这是由于楼梯休息平台通过平台梁和平台板与框架柱相连，楼梯间角柱净高降低很多，导致楼梯间角柱分配到比其它框架柱大数倍的地震剪力。
加上休息平台对楼梯间角柱的约束，地震作用下角柱中间极易发生剪切屈曲破坏。
框架结构中楼梯滑动支座的应用分析
框架结构中楼梯滑动支座的应用分析摘要：经济的发展，促进建筑工程项目逐渐增多。
楼梯作为楼房建筑中的主要逃生通道，在设计时需要参考地震承受能力的指标，普通框架结构楼梯在地震作用下，因缺乏缓冲地震作用的能力，将受到较大程度的破坏，不能发挥出安全通道的作用，为民众逃生和救援工作造成极大阻碍。
而在框架结构中安装楼梯滑动支座可以发挥出明显的抗震作用。
本文就框架结构中楼梯滑动支座的应用展开探讨。
关键词：楼梯;滑动支座;垫板;抗震设计引言楼梯具有疏散人群使用功能，是建筑物的重要组成部分，在地震作用下受力较为复杂，地震时，楼梯间的结构破坏现象较为普遍，随着我国结构抗震理念的不断强化，框架结构中滑动支座板式楼梯作为建筑物整体结构抗震的一部分，具有自由滑移，充分化解地震破坏的作用，该设计逐渐开始推广，滑动支座楼梯技术也正在逐步走向成熟。
1滑动支座楼梯设计原理滑动支座楼梯的设计具有显著的抗震作用，其设计原理为:将传统楼梯设计中的两个固定端改为上端为固定支座，下端为滑动支座，同时在下端的滑动支座处设置具有防腐性的高强度聚四氟乙烯垫板，通过这一改变有效的延缓或者是减轻楼梯段被破坏的可能性。
2研究背景（1）我国地震灾害多发。
我国西南部及中西部地区处于欧亚地震带，东部处于环太平洋地震带，这两大地震带是世界上板块运动最活跃的部位，导致我国地震灾害频发。
在太平洋、菲律宾海和印度三大板块的挤压下，我国的地震断裂带分布广泛，很多省份和地区都发生过6级以上的地震，具有震源浅、频度高，以及灾害重等特点。
在雨季更容易引发滑坡、崩塌等严重的次生灾害。
（2）已采取的应对措施。
为降低地震对民众造成的损失，政府组织科研人员及工程技术人员对地震灾区进行考察研究。
通过对地震后的受损现状做出评估和总结，结合模型试验研究和理论分析，提出了新的抗震标准：从原有的单一水准设防——在遭遇相当于设计烈度的地震影响时，建筑物的损坏不致使人们生命和重要生产设备遭受危害，建筑物不需修理或经一般修理仍可继续使用发展到“三水准、两阶段设计”和性能化设计阶段，极大地减轻了建筑损失。
滑动支座楼梯抗震设计探讨
第50卷增刊建筑结构Vol.50 S2滑动支座楼梯抗震设计探讨刘杰（江苏省建筑设计研究院有限公司，南京210019）［摘要］结合震害情况，楼梯的抗震设计应首选“放”的思路，断开楼梯与主体间的连接，滑动支座较好地实现了这一思路；滑动支座适用于框架结构及无剪力墙围合的框架-剪力墙结构，尤其是底层；补充了设计中常见的BTb型滑动支座构造，梯板厚度与休息平台板厚度相差不宜过大，建议梯板高端支座处配筋应适当加强，梯板钢筋锚固应满足抗震锚固要求；休息平台应避免与框架柱连接，宜采用4梯柱或2梯柱加悬挑平台板方式；对梁式楼梯及钢结构楼梯的滑动设计提出了建议，供设计参考。
［关键词］滑动支座；楼梯子结构；梁式楼梯；钢楼梯中图分类号：TU375，TU391 文献标识码：A 文章编号：1002-848X(2020)S2-0266-04Discussion on anti-seismic design of sliding bearing stairsLIU Jie(Jiang Su Architectural Design and Research Institute Co., Ltd., Nanjing 210019, China)Abstract: According to the situation of earthquake damage, the seismic design of stairs should be based on the idea of “releasing”, disconnecting the connection between the stair and the main body can realize the idea of sliding support better; The sliding support is suitable for the frame structure and the frame-shear wall structure without shear wall, especially the bottom floor. The difference between the thickness of ladder plate and the thickness of rest platform plate should not be too large when adding the common BTb sliding support structure in the design, which is suggested that the reinforcement at the high end support of the ladder plate should be strengthened properly, the anchor of the steel bar of the ladder plate should meet the requirements of seismic anchoring, the rest platform should be avoided the connection with the frame column and the method of adding cantilever platform plate with 4 ladder columns or 2 ladder columns should be adopted. It is suggested that the sliding design of beam staircase and steel structure staircase be used as design reference.Keywords: sliding support; stair substructure; beam stair; steel stair0引言发生地震时楼梯承担着逃生通道的重要作用，然而数次震害表明，混凝土楼梯构件损伤严重且普遍，主要有以下表现：梯板拉断或压曲，梯板出现交叉斜裂缝；梯梁在上下梯段相交处，受弯剪扭耦合作用损伤严重，部分斜裂缝延伸到休息平台内部；梯梁、梯柱相交处节点处破坏；梯柱受剪破坏，柱头出现塑性铰；受梯段约束的楼层梁出现扭转破坏；与休息平台相连的框架柱受力呈短柱效应，出现塑性铰等，没有形成真正意义上的逃生通道。
楼梯滑动支座
楼梯滑动支座集团工程管理部徐红杰目录一、板式楼梯震害的主要破坏类型. (1)二、楼梯对于框架结构抗震性能的影响. (2)三、楼梯抗震设计中的两种基本思路. (3)四、楼梯间设置滑动支座. (4)五、楼梯滑动支座施工过程. (6)六、滑动支座处地面处理注意事项楼梯滑动支座楼梯作为逃生通道，在地震来临时担任着重要的作用。
然而在震后进行的大量调查发现，担任这一逃生角色的楼梯，并未在自然灾害面前发挥其所应有的功能。
以目前最常见的钢筋混凝土板式楼梯为例，震害表明，楼梯往往先于主体结构破坏前产生种种破坏，严重影响了楼梯作为逃生路线的重要功能。
一、板式楼梯震害的主要破坏类型5．12 汶川大震后，经过了大量的调查研究后发现，钢筋混凝土结构中的楼梯破坏是普遍现象。
楼梯部位的横墙和楼板中断破坏较其他区域严重，而且楼梯破坏的同时，楼梯间墙体破坏也较严重。
常见板式楼梯在地震作用下主要震害有以下几个方面。
1. 梯板震害第一种情况（见图1）是沿板宽出现贯穿裂缝，梯板钢筋被压曲或拉断，特别是梯板采用延性较差的冷轧扭钢筋时，通缝处钢筋全部被拉断，导致梯板断裂垮塌。
2. 梯板震害第二种情况（见图2）是板断裂并产生较大错动，钢筋与混凝土剥离。
3. 梯板震害第三种情况（见图3）是在板施工缝位置产生剪切滑移裂缝。
在施工缝施工前泥沙并未清除干净，混凝土交界面未处理好，接缝处极易形成薄弱部位，在地震作用下，该处破坏较明显，甚至存在上、下两块板错位分离如图3 所示。
4. 梯板震害第四种情况是垂直梯度方向产生剪切斜向裂缝，梯板也具有在垂直梯度方向的类似剪力墙的抗侧力作用。
这种震害为顺梯段方向的破坏，在该方向梯板受力类似斜撑，地震时受到反复的拉、压作用。
图4 楼梯平台梁破坏5. 平台板震害：第一种情况是上下梯板相交处的平台板剪切裂缝．由平台粱剪切破坏裂缝进—步发展而成；平台板第二种震害情况是沿梯粱边缘产生的平台板受拉裂缝；平台板第三种震害情况是悬挑板式平台板产生类似少筋粱的板平面内受弯破坏，裂缝由内向外逐渐开展并贯通悬挑板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万方数据
万方数据
万方数据
框架结构抗震设计中楼梯间设置滑动支座的
进一步分析
作者：张斌， 谢步瀛， ZHANG Bin， XIE Bu-ying
作者单位：同济大学建筑工程系,上海,200092
刊名：
工程建设与设计
英文刊名：Construction & Design for Project
年，卷(期)：2012(1)
1.薛彦涛;黄世敏汶川地震钢筋混凝土框架结构震害及对策 2009
2.严微不同楼梯在地震下的反应分析[学位论文] 2010
3.任彧楼梯系统对于框架抗震性能的影响[期刊论文]-福建建筑 2009(03)
4.曹万林;胡国振钢筋混凝土框架与楼梯共同工作性能试验研究 1999
5.GB 50011-2001.建筑抗震设计规范(2008版)
6.JGJ 3-2002.高层建筑混凝土结构技术规程
7.GB 50011-2010.建筑抗震设计规范
8.代红军基于ETABS的钢筋混凝土框架与楼梯同作性能分析 2009(06)
9.胡庆昌钢筋混凝土结构楼梯间与楼梯的震害及设建议 2005(11)
10.金全友汶川地震中楼梯结构的破坏现象及对策[期刊论文]-建筑结构 2009(11)
11.金联社钢筋混凝土框架结构楼梯的震害分析及设计建议 2010(43)
本文链接：/Periodical_gcjsysj201201020.aspx。
