面差尺测试原理分析及校准
面差尺测量不确定度分析与评定

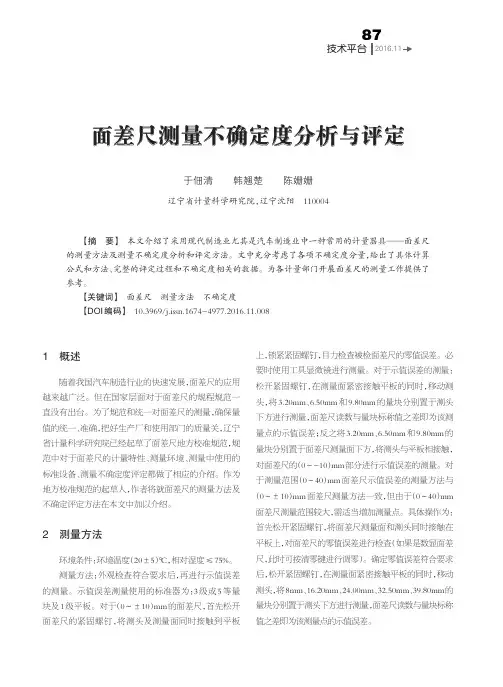

面差尺测量不确定度分析与评定【摘要】本文介绍了采用现代制造业尤其是汽车制造业中一种常用的计量器具——面差尺的测量方法及测量不确定度分析和评定方法。
文中充分考虑了各项不确定度分量，给出了具体计算公式和方法、完整的评定过程和不确定度相关的数据。
为各计量部门开展面差尺的测量工作提供了参考。
【关键词】面差尺测量方法不确定度【DOI 编码】10.3969/j.issn.1674-4977.2016.11.008于佃清韩翘楚陈姗姗辽宁省计量科学研究院，辽宁沈阳1100041概述随着我国汽车制造行业的快速发展，面差尺的应用越来越广泛。
但在国家层面对于面差尺的规程规范一直没有出台。
为了规范和统一对面差尺的测量，确保量值的统一、准确，把好生产厂和使用部门的质量关，辽宁省计量科学研究院已经起草了面差尺地方校准规范，规范中对于面差尺的计量特性、测量环境、测量中使用的标准设备、测量不确定度评定都做了相应的介绍。
作为地方校准规范的起草人，作者将就面差尺的测量方法及不确定评定方法在本文中加以介绍。
2测量方法环境条件：环境温度（20±5）℃，相对湿度≤75%。
测量方法：外观检查符合要求后，再进行示值误差的测量。
示值误差测量使用的标准器为：3级或5等量块及1级平板。
对于（0～±10）mm 的面差尺，首先松开面差尺的紧固螺钉，将测头及测量面同时接触到平板上，锁紧紧固螺钉，目力检查被检面差尺的零值误差。
必要时使用工具显微镜进行测量。
对于示值误差的测量：松开紧固螺钉，在测量面紧密接触平板的同时，移动测头，将3.20mm、6.50mm 和9.80mm 的量块分别置于测头下方进行测量，面差尺读数与量块标称值之差即为该测量点的示值误差；反之将3.20mm、6.50mm 和9.80mm 的量块分别置于面差尺测量面下方，将测头与平板相接触，对面差尺的（0～-10）mm 部分进行示值误差的测量。
对于测量范围（0～40）mm 面差尺示值误差的测量方法与（0～±10）mm 面差尺测量方法一致，但由于（0～40）mm 面差尺测量范围较大，需适当增加测量点。
