涡轮流量计的选型
十个涡街流量计选型注意事项不容忽视
十个涡街流量计选型注意事项不容忽视一、测量介质的性质：涡街流量计适用于测量各种液体介质的流量，但也要根据具体介质的性质进行选型。
涡街流量计对于高温、高压、腐蚀性介质等特殊情况下的流量测量需要选用相应的材质和特殊结构的涡街流量计。
二、流量范围：涡街流量计应该根据实际的流量范围进行选型。
过小的流量范围会导致测量精度较低，过大的流量范围则可能造成过载或可测量的范围不够宽。
三、精度要求：涡街流量计的精度是衡量其测量能力的重要指标之一、根据应用的要求选择不同精度等级的涡街流量计。
四、温度和压力范围：涡街流量计的工作温度范围和工作压力范围应该与实际应用场景相匹配。
如果温度和压力超过涡街流量计的允许范围，可能会导致涡街流量计损坏或不准确。
五、管道尺寸与连接方式：涡街流量计的选型还需要考虑到所需安装的管道的尺寸和连接方式。
涡街流量计提供多种不同口径的规格，需要根据实际的管道尺寸选择合适的型号。
六、信号输出方式：涡街流量计提供不同的信号输出方式，如模拟信号（4-20mA,0-5V,0-10V）、数字信号（RS485、HART）等。
根据用户要求和仪表系统的兼容性选择合适的信号输出方式。
七、电源供电方式：涡街流量计的电源供电方式有直流、交流或者是采用电池供电等等，根据现场条件和要求进行选型。
八、环境适应能力：涡街流量计的选型还需考虑其环境适应能力，如防护等级（IP65、IP68）、耐腐蚀性、抗振动等。
九、维护和保养：涡街流量计的维护与保养工作也需要考虑。
选择易于检修、清洗和更换零部件的涡街流量计可以降低维护成本和减少停机时间。
十、价格和性价比：根据上述的各项因素进行综合比较，选择具有良好性价比的涡街流量计。
价格不是唯一的决定因素，还需要考虑其性能、可靠性和服务等方面。
以上是选型涡街流量计的一些注意事项，不同的应用场景和要求会有所差异，需要结合实际情况进行综合考虑，选择适合的涡街流量计。
LWGC插入式液体涡轮流量计的特点、选型及技术要求
LWGC (切向)及LWCB (轴向)型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计可以广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量。
测量介质：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量典型应用：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量Ⅰ.产品特点LWGC插入式涡轮流量计的特点(1)抗杂质能力强切向式叶轮在转动时可随时释放流体中悬浮染物使其不缠绕在切向式叶轮的叶片上。
(2)抗电磁干扰和抗振能力强。
(3)传感器和显示仪表的结构及原理都非常简单、直观用户特别容易掌握其使用和维修技术。
(4)更换叶轮和轴承后仪表系数不变。
(5)流量范围宽下线流速低。
(6)成套流量计对流体总量的计量误差小。
(7)几乎无压力损失节省动力电耗。
(8)传感器可露天安装整个传感器可长期淹没在水中使用。
(9)有截止阀的传感器安装和拆卸时都不须断流。
(10)水平竖直倾斜的管道均可使用。
(11)成套流量计的购置安装和维修费用低。
Ⅱ.仪表选型Ⅲ.技术参数(1)插入深度h被测管道实测内径DN1000mm时插入深度LWGC h= 0.5DN-20mmLWGC h = 0.5DN精确度: ±5%、±2.5%公称压力PN: 1.0 Mpa被测液温度: -20℃~120℃环境温度:-20℃~70℃(2)传感器至显示仪表的距离:若增加信号电缆的长度可达 1000m以上。
所需增的电缆长度应在订货合同或协议书中提出。
(3)对直管段长度的要求:传感器上游直管段长度应不小于20DN 下游直管段长度不应小于7DN 以确保测量精确度。
若直管段长度不能满足此要求可在具备现场标定条件的情况下进行现场标定后采用现场标定的仪表系数KDN。
(4)测量范围Ⅳ.技术要求与结构。
涡街流量计选型要点安全操作及保养规程
涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围：根据工艺流量的变化范围，选择合适的流量计量范围。
过小的范围会导致流量计不足以准确测量大流量，过大的范围则会降低测量精度。
2.测量介质：涡街流量计适用于各种液体和气体介质。
根据具体介质的性质，选择相应的流量计型号和材质。
3.压力等级：根据流体管道的工作压力选择相应的压力等级。
选型时应考虑工艺管道的压力波动和冲击。
4.温度范围：根据流体介质的温度，选择适宜的流量计温度范围，以确保流量计的正常工作。
5.材料选择：根据介质的侵蚀性和温度等因素，选择适合的材料，如不锈钢、碳钢等。
6.环境条件：选择涡街流量计应考虑环境条件，如防爆型、防护等级等。
二、涡街流量计安全操作规程1.安装前的准备工作：（1）检查涡街流量计的型号、规格、材质等是否与选型要求相符，确保流量计的可靠性。
（2）根据流量计的接口尺寸和管道尺寸，选择合适的法兰连接或螺纹连接。
（3）在安装前，清洁流量计和管道，确保管道内部没有杂质和沉积物。
2.安装过程：（1）根据涡街流量计的安装位置和管道流向，安装法兰或螺纹连接。
（2）安装时注意密封性能，使用合适的密封垫片和螺栓，确保连接牢固，并按照压力等级进行紧固。
（3）安装后，检查流量计与管道的连接是否牢固，避免泄漏。
3.调试与操作：（1）启动前，检查流量计的接线是否正确，控制系统是否正常。
（2）启动后，逐步打开阀门，使流体进入流量计，根据设定值进行调整。
（3）在操作过程中，注意观察流量计的显示，如有异常情况应及时处理。
4.维护与保养：（1）定期清洁：定期清洗涡街流量计和管道，清除管道内的杂质和沉积物。
（2）检查维修：定期检查流量计的阻塞物、磨损情况和电缆连接是否松动，如有问题及时维修或更换。
（3）校准与调整：定期对涡街流量计进行校准和调整，以确保流量计的准确性。
（4）防护措施：根据流量计的使用环境，进行相应的防护措施，如防腐蚀、防雨防尘等。

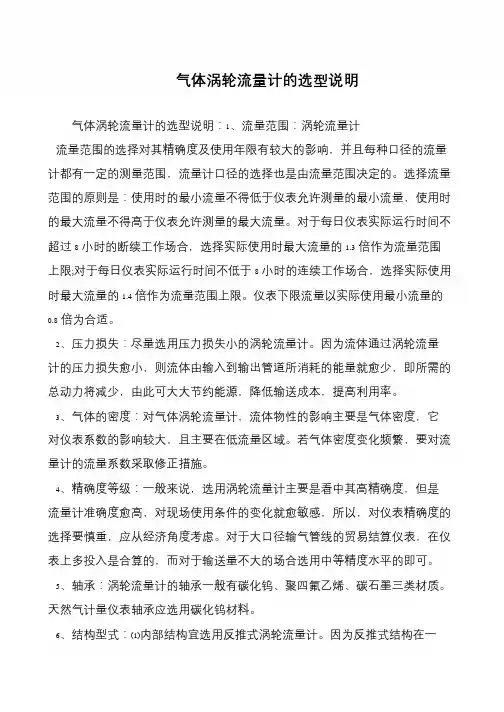

气体涡轮流量计的选型说明
气体涡轮流量计的选型说明
气体涡轮流量计的选型说明：1、流量范围：涡轮流量计
流量范围的选择对其精确度及使用年限有较大的影响，并且每种口径的流量计都有一定的测量范围，流量计口径的选择也是由流量范围决定的。
选择流量范围的原则是：使用时的最小流量不得低于仪表允许测量的最小流量，使用时的最大流量不得高于仪表允许测量的最大流量。
对于每日仪表实际运行时间不超过8小时的断续工作场合，选择实际使用时最大流量的1.3倍作为流量范围上限;对于每日仪表实际运行时间不低于8小时的连续工作场合，选择实际使用时最大流量的1.4倍作为流量范围上限。
仪表下限流量以实际使用最小流量的0.8倍为合适。
2、压力损失：尽量选用压力损失小的涡轮流量计。
因为流体通过涡轮流量计的压力损失愈小，则流体由输入到输出管道所消耗的能量就愈少，即所需的总动力将减少，由此可大大节约能源，降低输送成本，提高利用率。
3、气体的密度：对气体涡轮流量计，流体物性的影响主要是气体密度，它对仪表系数的影响较大，且主要在低流量区域。
若气体密度变化频繁，要对流量计的流量系数采取修正措施。
4、精确度等级：一般来说，选用涡轮流量计主要是看中其高精确度，但是流量计准确度愈高，对现场使用条件的变化就愈敏感，所以，对仪表精确度的选择要慎重，应从经济角度考虑。
对于大口径输气管线的贸易结算仪表，在仪表上多投入是合算的，而对于输送量不大的场合选用中等精度水平的即可。
5、轴承：涡轮流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。
天然气计量仪表轴承应选用碳化钨材料。
6、结构型式：(1)内部结构宜选用反推式涡轮流量计。
因为反推式结构在一。
涡轮流量计的结构与选型
涡轮流量计的结构与选型
涡轮流量计主要由流体分配管、涡轮、流量计仪表、安装螺栓等部分
组成。
流体分配管决定了涡轮流量计的类型，其主要材质有铸铁、钢、不
锈钢、合金钢、双金属等。
涡轮有单轮、双轮、三轮等，它们的结构又分
为封闭式、开式涡轮。
流量计仪表可以根据不同的流量更换，安装螺栓是
用来将涡轮、仪表固定到流体分配管上的。
涡轮流量计的选型，首先要根据实际使用的环境和流体特性来确定涡
轮流量计的材质和类型，其次根据流体流量来选定全程控制仪表或者普通
仪表，再根据流量精度要求选择仪表，最后根据仪表的精度和流量等参数，选择合适的安装方式。

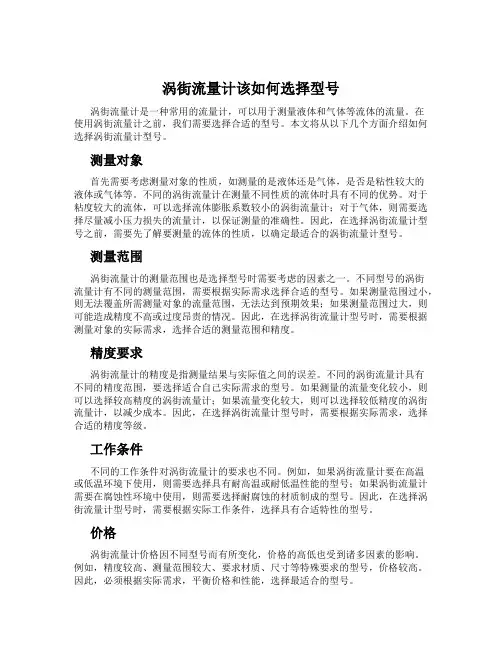

涡街流量计该如何选择型号
涡街流量计该如何选择型号涡街流量计是一种常用的流量计，可以用于测量液体和气体等流体的流量。
在使用涡街流量计之前，我们需要选择合适的型号。
本文将从以下几个方面介绍如何选择涡街流量计型号。
测量对象首先需要考虑测量对象的性质，如测量的是液体还是气体，是否是粘性较大的液体或气体等。
不同的涡街流量计在测量不同性质的流体时具有不同的优势。
对于粘度较大的流体，可以选择流体膨胀系数较小的涡街流量计；对于气体，则需要选择尽量减小压力损失的流量计，以保证测量的准确性。
因此，在选择涡街流量计型号之前，需要先了解要测量的流体的性质，以确定最适合的涡街流量计型号。
测量范围涡街流量计的测量范围也是选择型号时需要考虑的因素之一。
不同型号的涡街流量计有不同的测量范围，需要根据实际需求选择合适的型号。
如果测量范围过小，则无法覆盖所需测量对象的流量范围，无法达到预期效果；如果测量范围过大，则可能造成精度不高或过度昂贵的情况。
因此，在选择涡街流量计型号时，需要根据测量对象的实际需求，选择合适的测量范围和精度。
精度要求涡街流量计的精度是指测量结果与实际值之间的误差。
不同的涡街流量计具有不同的精度范围，要选择适合自己实际需求的型号。
如果测量的流量变化较小，则可以选择较高精度的涡街流量计；如果流量变化较大，则可以选择较低精度的涡街流量计，以减少成本。
因此，在选择涡街流量计型号时，需要根据实际需求，选择合适的精度等级。
工作条件不同的工作条件对涡街流量计的要求也不同。
例如，如果涡街流量计要在高温或低温环境下使用，则需要选择具有耐高温或耐低温性能的型号；如果涡街流量计需要在腐蚀性环境中使用，则需要选择耐腐蚀的材质制成的型号。
因此，在选择涡街流量计型号时，需要根据实际工作条件，选择具有合适特性的型号。
价格涡街流量计价格因不同型号而有所变化，价格的高低也受到诸多因素的影响。
例如，精度较高、测量范围较大、要求材质、尺寸等特殊要求的型号，价格较高。
因此，必须根据实际需求，平衡价格和性能，选择最适合的型号。
气体涡轮流量计的选型要考虑几个方面
气体涡轮流量计的选型要考虑几个方面气体涡轮流量计是一种基于涡街效应的流量仪表，主要用于气体流量的测量。
在实际应用中，涡轮流量计选型时需要考虑多个方面，以下是一些常见的选型要点。
测量范围涡轮流量计的测量范围是选择流量计时需要优先考虑的要素之一。
涡轮流量计的测量范围通常在10:1到20:1之间，超出该范围后，测量准确性会降低。
因此，在实际应用中，我们需要根据实际需求来选择合适的测量范围。
流量介质涡轮流量计通常适用于气体介质的测量，如空气、氧气、氢气等。
在选择涡轮流量计时，需要根据实际应用环境中介质的具体性质来匹配选择合适的流量计。
例如，在测量有毒气体时，需要选择能够承受腐蚀的材料，以防止介质对流量计造成腐蚀性破坏。
测量精度涡轮流量计的测量精度是影响流量计准确性的重要因素之一。
这个参数通常与流量计的受测量（校准）条件有关，受到管道直线段长度、入口流场均匀度、流速范围等因素的影响。
因此，在选择涡轮流量计时，需要考虑实际应用场景中精度的需求。
如果需要高精度的测量结果，则需要选择精度较高、资质良好的品牌。
温度和压力范围涡轮流量计的工作温度和压力范围也是选型时需要考虑的重要因素。
涡轮流量计的温度和压力范围通常由流量计的材料、结构设计等因素决定。
在实际应用中，需要选择能够承受实际温度和压力条件的流量计。
如果应用环境对流量计的要求较高，则需要选择具有更高温度和压力范围的流量计。
其他特殊要求在实际应用中，有些情况下可能存在一些特殊要求，例如特殊的接口要求、安全保护要求、防爆要求等。
在选型时，需要根据实际需求来选择流量计。
如果存在特殊的要求，则需要在选型时重点考虑这些特殊需求。
综上所述，涡轮流量计的选型需要考虑多个因素，如测量范围、流量介质、测量精度、温度和压力范围以及其他特殊要求等。
在实际应用中，需要针对不同的应用场景，选择合适的流量计，以满足实际应用需求。
涡轮流量计的选型
涡轮流量计的选型一、简单的选型方式首先,对涡轮流量计进行选型1、先根据用户所需要的表的精度，确定使用G表还是Q表，2、气体涡轮流量计的流量范围在样本上是一个工况流量，,而我们的设计要求提供给我们的都是标况流量,因此我们在选型过程总,只要将标况的流量转化成工况流量后,在将工况流量往样本上套,就可以选出气体涡轮流量计的口径,而后,再根据用户所需要的表的精度,来确定使用G表还是Q表.举例:用户要求:压力0.05MPa（即0.5Bar）,流量为25Nm3/h——375Nm3/h，气质天然气，贸易结算计量，选型：首先，先根据用户要求，贸易结算计量，则选定G表，而后上述流量单位为Nm3/h，这表示标准状态下的流量（如果单位为m3/h，则表示工况状态下的流量），那么我们就必须先将标准状态下的流量转化成工况流量。
工况流量=标况流量/（1+0.5）=16.66m3/h——250m3/h，根据上述工况流量，我们可以对流量范围得出，TGM G160 DN80 表满足要求。
其次，对体积修正仪进行选型上海飞奥的体积修正仪EXPLORER有3种类型(还有两种高压的，我司未从意大利采购)，分别是绝对压力0-3.5Bar/2-10Bar/4.2-21Bar（相对压力（表压）0-2.5Bar/1-9Bar/3.2-20Bar）,根据使用时的压力，按照压力范围选择所需要的体积修正仪。
备注：绝对压力——气体相对真空的压力相对压力——气体相对一个标准大气压的压力绝对压力=相对压力+1Bar最好，再了解用户是否需要信号远传。
如果信号需要通过SCADA系统上传，则我们必须选择NET250远传通讯供电模块，这远传通讯供电模块主要的功能是向向EXPLORER提供220v，并将EXPLORER提供的数据转化成标准MODBUS 232信号，上传给SCADA系统。
二、流量计选型的考虑的要点和注意事项：1、流量计的选型：一般选型可以从五个方面进行考虑，这五个方面为仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
涡轮流量计的选型及安装方法
涡轮流量计的选型及安装方法涡轮流量计是一种常用的流量测量仪器，广泛应用于水、气和蒸汽等各个领域。
涡轮流量计的测量原理基于涡轮旋转的角速度与介质流速成正比的关系，通过对涡轮旋转角速度的测量，可以得到介质的流量。
在选型和安装涡轮流量计时，需要考虑多个因素，下面将就涡轮流量计的选型和安装方法进行详细介绍。
涡轮流量计的选型在涡轮流量计的选型中，需要注意以下几个方面：测量介质涡轮流量计适用于测量各种流体介质，包括水、油、气体和蒸汽等。
但不同涡轮流量计对不同介质的测量精度会有所不同，需要根据实际使用场景进行选择。
测量范围涡轮流量计的测量范围一般由最小流量和最大流量两个指标来确定。
在选型时，需要考虑实际使用场景中的流量范围，选择相应的涡轮流量计。
精度涡轮流量计的精度也是选型时需要考虑的因素之一。
不同精度的涡轮流量计价格也会有所不同，需要根据实际需求进行选择。
环境温度涡轮流量计的测量精度和使用寿命会受到环境温度的影响。
在选型时需要考虑实际使用场景中的环境温度范围，选择适合的涡轮流量计。
防爆等级在一些特殊场景下，涡轮流量计需要具备防爆等级。
在选型时需要根据实际使用场景进行选择，以确保安全。
通过以上几个方面的考虑，就可以选择到适合自己的涡轮流量计。
但为了确保测量精度和使用寿命，需要在使用前进行校准和测试。
涡轮流量计的安装方法涡轮流量计的安装方法也是影响测量精度和使用寿命的重要因素之一。
在安装时，需要注意以下几个方面：安装位置涡轮流量计通常放置在管道的水平或垂直位置，安装位置需要在管道的调节范围内进行选择。
为了避免流体在涡轮流量计内产生漩涡或脉动，需要在涡轮流量计上下游安装降压和增压装置。
安装方式涡轮流量计的安装方式有法兰连接、夹紧连接、法兰与夹紧结合的连接等。
在选择安装方式时，需要考虑管道的规格、压力级别以及涡轮流量计的规格等因素。
安装步骤在安装涡轮流量计时，需要按照以下步骤进行：1.先将涡轮流量计安装在管道上。
2.安装降压和增压装置。
涡轮流量计原理选型
涡轮流量计在工作时是这样的：
注意：虽然涡轮流量计与涡街流量计、旋进旋涡流量计都有“涡”字， 但原理差别很大！ 这个是涡街流量计
这个是旋进旋涡流量计
涡轮流量计的结构
根据上述涡轮流量计原理，这种流量计的结构可分以下几个部分：
1.涡轮 涡轮又称叶轮，大多由导磁不锈钢材料制成，有直板叶片、螺旋叶 片等多种，可用嵌有许多导磁体的多孔护罩环来增加一定数量叶片 涡轮旋转的频率。涡轮由轴承支撑，与壳体同轴，其叶片数量视口 径大小而定。叶轮几何形状及尺寸对传感器能有较大影响，要根据 流体性质、流量范围、使用要求等设计。叶轮的动平衡很重要，直 接影响仪表性能和使用寿命。 2.轴与轴承 用于支撑叶轮旋转，需要有足够的刚度、强度和硬度、耐磨性、耐 腐蚀性等。它决定着传感器的可靠性和使用期限。传感器实效通常 是由轴与轴承引起的，因此起结构及材料的选用和维护非常重要。 3.整流器 也叫导向体，在流量计进出口装有导向体，对流体起导向整流以及 支撑叶轮的作用。通常选用不导磁材料制成。
影响涡轮流量计精度的因素
1.漩涡流动 漩涡流动会直接影响涡轮流量计叶片的受力情况，进而对测 量精度产生影响。涡轮流量计上游直管段越长，漩涡流动对 仪表常数影响就越小，因此，在安装涡轮流量计时，增加其 上游直管段长度以削弱漩涡流动对涡轮流量计精度的影响是 有益的。 2.脉动流 脉动流指流体在测量区域流速是时间的函数。但在一个足够 长的时间段内有一个恒定的平均值。入口脉动流会导致涡轮 流量计测量结果出现正误差，即测量值与真值相比偏大；当 入口脉动流的脉动频率小于涡轮流量计叶轮角频率时，涡轮 流量计测量结果接近真实值，入口脉动流所引起的测量误差 很小：当入口脉动流的脉动频率大于涡轮流量计叶轮角频率 时．入口脉动流所引起的测量误差则较大。
智能液体涡轮流量计选型最新版
HNLW-3000Y 系列涡轮流量传感器
一、概述
HNLW-3000Y 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。 传感器为止推式硬质合金轴承，精确度高，复现性好、反应灵敏、耐磨性能高，具有结构简单安装维护 使用方便等特点。广泛用于石油、化工、冶金、供水、食品、制药、造纸等行业，是流量计量的理想仪 表。 传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Cr13 及刚玉 Al2O3、 硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。传感器与具有不同功能的显示仪表配套，可以 进行瞬时流量、累积流量的显示，定量控制，超量报警，输出标准电流信号等功能。传感器适用于在工 作温度下粘度小于 5×10-6m2/s 的介质，对于粘度大于 5×10-6m2/s 的液体，要对传感器进行实液标定后 使用。 如用户需用特殊形式的传感器，例如高压、高温（可测 200 摄氏度以下） 、微小流量、腐蚀性介质 等、强干扰环境等可协商订货，需防爆型传感器时，在订货中加以说明。
式中：f—脉冲频率 Q—体积流量(m3/h 或 L／h) 每台传感器的仪表系数由制造厂填写在检定证书中， k 值设入配套的显示仪表中， 便可显示出瞬时流 量和累积总量。
三、主要技术参数
1． 基本参数：见表一 2． 介质温度：－20～＋120℃ 3． 环境温度：－20～＋50℃ 4． 传输距离：传感器至显示仪表的距离可达 500m 5． 防爆等级：ExibⅡBT4 6． 精确度：±0.5％；±1％ 7． 供电电源：直流：12V; 24V 高温小于 200℃可特殊订货
二、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克 服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比， 由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线， 周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形 成有一定幅度的连续的矩形脉冲波， 可远传至显示仪表， 显示出流体的瞬时流量或总量。 在测量范围内， 传感器输出的脉冲频率信号与流体的体积流量成正比，这个比值即为仪表系数用 K 表示：
涡街流量计选型要点安全操作及保养规程
涡街流量计选型要点安全操作及保养规程涡街流量计是一种常用的流量测量仪表，广泛应用于工业生产中。
正确的选型、安全的操作和定期的保养对于保证涡街流量计的准确性和工作稳定性至关重要。
本文将介绍涡街流量计选型要点、操作注意事项和保养规程。
涡街流量计选型要点1.流量范围：根据实际需求确定涡街流量计的流量范围，注意选择合适的量程，避免流量过大或过小导致测量不准确。
2.测量介质：确定涡街流量计的测量介质，包括介质种类、温度、压力等参数。
不同介质可能对涡街流量计产生不同的影响，因此需要选择适合的材质和结构。
3.精度要求：根据实际应用需求确定涡街流量计的精度要求，通常可以选择标准精度或高精度的型号。
高精度的型号价格较高，需要根据实际需求进行选择。
4.环境条件：考虑涡街流量计所处的环境条件，包括温度、湿度、震动和腐蚀性等。
选择具有良好抗腐蚀性能和适应能力的型号，以确保长期稳定运行。
5.通信接口：根据系统要求选择涡街流量计的通信接口，常见的接口包括RS485、HART、MODBUS等。
确保选型的涡街流量计能够与系统进行良好的通信和数据传输。
涡街流量计安全操作1.严格按照厂家提供的安装和接线图进行安装，确保涡街流量计的正确安装和接线。
避免安装过程中的误操作，以免影响测量精度和系统稳定性。
2.在使用前检查涡街流量计的防护等级和防爆等级，确保符合现场使用的要求。
避免因为环境不适应或安全性差导致安全事故的发生。
3.定期校验和校准涡街流量计，确保测量精度的准确性。
校准周期一般为一年，根据使用情况可能需要缩短或延长。
4.注意涡街流量计的温度和压力限制，不要超过其额定范围。
超出额定范围可能导致涡街流量计的损坏或测量不准确。
5.在操作涡街流量计时，避免碰撞或过度振动，确保仪表的正常工作。
同时，避免操作过程中对仪表造成损坏。
6.不要随意更改涡街流量计的参数设置，确保参数的准确性和一致性。
如需更改参数，应按照操作说明书进行正确的操作。
涡街流量计保养规程1.定期清理涡街流量计的传感器和管路，避免杂质、污垢堵塞或附着在仪表上。
流量计的选型
N
压损， ρ为实际介质密度
Y 两者压损均满足？
所需工况流量范 围
Qgmin-Qgmax
选小口型 DNa 旋进式、 涡轮罗茨（成本 考虑）
流量计类型
Ｎ 无可选规格
Ｎ
大口径DNb 压损满足？
涡轮、罗
茨（寿命
Y
选大口考径虑）
DNb
根据流量范围确定口径与类型（有两种口径可覆盖时）
说明书技术 参数表（流量范围）
G400-6
150 650 60:1 0.70 0.50 0.31
G100
80 160 243:1 0.04 0.03 0.19
G650
150 1000 104:1 0.80 0.60 0.47
G160-3
80 250 145:1 0.15 0.10 0.28
G1000
200 1600 110:1 1.2 0.90 0.55
Qgmax=Zg/Zn·Pn/(Pgmin+Pa)·(273.15+Tmax)/293.12·Qnmax =2964.6m3/h
当Pgmax=1.2MPa,Tmin=-10℃时，求得： Zg/Zn =1.0355.由Qnmin =3000m3/h得最小 体积流量为：
Qgmin=Zg/Zn·Pn/(Pgmax+Pa)·(273.15+Tmin)/293.12·Qnmin =202.5m3/h
相对误差： δＰ= △P/P P为实际测量值 ＊对于压力满量程为0.5MPa，应用误差为±0.5%FS的压力传感器，其最大误差值为 0.5MPa×100%=±2.5KPa，在检测200KPa时，其最大相对误差为： ± 2.5KPa／200KPa ×100%=±1.25%，而当检测0.5MPa时，其误差为±0.5%，可见随着检测压力点的升高，而 相对误差越来越小。 ＊在流量计中对压力必须采用相对误差，我们采用分段修正的办法，以提高压力精度，但 对于压力量程大于0.5MPa以上传感器，当介质压力≥1/3P上时，可保证压力检测的相对误差 ≤±0.４%，但当压力低于1/3P上时，相对误差可能就不能保证小于±0.４%，所以说，一定要 根据用户的实际介质最高压力选择传感器量程，否则，若将较高压力规格的压力传感器用于检 测低压(≤1/3P上)，即不能保证流量计应有的精度。目前，我们选用的传感器规格分如下几个： 绝压：0.2MPa 0.5MPa 1.0MPa 2MPa 5MPa 10MPa
涡街流量计选型注意事项
涡街流量计选型注意事项
涡街流量计的选择过程中，除了在全面考虑需求的情况下选择精密度高的类型之外，涡街流量计的其他配件也是非常重要的，比如流量变送器的选择、补偿压力变送器的选择等等。
1、涡街流量计可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时，涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
2、涡街流量变送器的选择
在饱和蒸汽测量中采用VA型压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必须满足流体流速不得低于5m/s。
根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。
3、压力补偿压力变送器的选择
由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于
管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa 即可。
涡街流量计的使用范围和选型
涡街流量计的使用范围和选型
涡街流量计是一种常见的流量测量仪表，适用于各种工业领域中液体、气体和蒸汽的流量测量。
涡街流量计的使用范围很广泛，主要适用于以下领域：
1. 石油化工行业：用于测量石油、天然气、化工原料液体和气体的流量。
2. 电力行业：用于测量循环冷却水、高纯水和锅炉给水等介质的流量。
3. 城市供水：用于测量自来水、中水、污水等的流量。
4. 钢铁冶金行业：用于测量高温高压液体和气体的流量。
5. 环保行业：用于测量废水处理、烟气排放等液体和气体的流量。
6. 食品饮料行业：用于测量各类液体和气体的流量。
7. 化学药品行业：用于测量各种药品和化工原料液体的流量。
8. 制药行业：用于测量药品生产中的各种液体的流量。
在选型涡街流量计时，需要考虑以下因素：
1. 流量范围：根据实际测量流量的范围选择合适的型号和规格。
2. 介质特性：涡街流量计适用于各种液体和气体，但不同介质的特性可能有所不同，需选择适合的材质和结构。
3. 温度和压力：根据介质的温度和压力选择流量计的耐温和耐压能力。
4. 精度要求：根据流量测量的精度要求选择合适的型号和精度等级。
5. 环境条件：考虑流量计所处的环境条件，如可燃性气体、腐蚀性液体等，选择相应的防爆、防腐蚀能力。
以上是涡街流量计的使用范围和选型的一些基本信息，具体选型还需要根据实际情况和要求进行详细考虑。
涡轮选型1
AJWL涡轮流量计选型代码（2016年制定）
选型举例1：AJWL-25MA42-0.5PGS1
说明：液体涡轮流量计-口径DN25，一体式，普通型，主体材质304，叶轮材质2Cr13-0.5级，脉冲输出，G螺纹连接，压力≤1.6MPa
选型举例2：AJWL-50MFFF-1MFS0
说明：液体涡轮流量计-口径DN50，一体式，防腐型，主体材质聚四氟乙烯，叶轮材质聚四氟乙烯-1级，24V供电现场显示，带脉冲和4~20mA输出，法兰连接，压力≤1.0MPa
注1：AJWL型液体涡轮流量计不配法兰、垫片和螺栓螺母（如何客户要求配法兰时，必须外购，不得用公司的法兰）
注2：只有Q型公司才配套焊接接头，但仅限于用户自己焊接到管道上
附表一AJWL 涡轮流量计。
液体涡轮流量计该怎么挑选
液体涡轮流量计该怎么挑选
市场上的液体涡轮流量计种类繁多，层出不穷，而每个厂商对液体涡轮流量计的要求也不尽相同，那么多流量计会不会让我们挑花眼？厂商根据什么条件才能找到适合自己的流量计，不至于走入误区？
1盲目的迷信进口产品。
目前，我国一些企业仍然认为进口的一定是做好的，实际上，国产的流量仪表才是性价比最好的。
盲目的选用进口的仪表时，需要支付昂贵的款项，且售后服务得不到有效的保障。
2盲目的选用新型流量仪表。
一些企业在选购流量仪表的过程中，通常认为最新的就是最好的，但并不了解新型流量仪表长期运行的状态，且新型的流量仪表价格不菲，也会给企业造成一定的经济负担。
3未按照测量介质的特性选择流量计。
目前，大多数企业在选择流量时，并没有按照介质的特性来选择流量计。
一般情况下，在选择流量仪表前，应当充分的考察介质是否存在腐蚀性、是气体介质还是液体介质以及介质的黏度等，假如企业只是测量普通的空气，缺选择了316L 材质的流量计，就增加了不必要的成本，影响企业的发展。
4仅按照管道的口径来进行选型。
仅按照管道的口径来进行选型是近年来企业选择流量仪表表现最为突出的一点，仅按照管道的口径来进行选型，就无法达到理想的测量效果。
且流量计只是一种计量的器具，每种流量计都有自身的测量范围，同样的口径，不同类型的流量计，测量的范围也大不相同。
我们的厂家应该避免走入这样的误区，这样才能让采购来的液体涡轮流量计更好的为我们服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡轮流量计的选型
一、简单的选型方式
首先,对涡轮流量计进行选型
1、先根据用户所需要的表的精度，确定使用G表还是Q表，
2、气体涡轮流量计的流量范围在样本上是一个工况流量，,而我们的设计要求提供给我们的都是标况流量,因此我们在选型过程总,只要将标况的流量转化成工况流量后,在将工况流量往样本上套,就可以选出气体涡轮流量计的口径,而后,再根据用户所需要的表的精度,来确定使用G表还是Q表.
举例:用户要求:压力0.05MPa（即0.5Bar）,流量为25Nm3/h——375Nm3/h，气质天然气，贸易结算计量，
选型：首先，先根据用户要求，贸易结算计量，则选定G表，而后上述流量单位为Nm3/h，这表示标准状态下的流量（如果单位为m3/h，则表示工况状态下的流量），那么我们就必须先将标准状态下的流量转化成工况流量。
工况流量=标况流量/（1+0.5）
=16.66m3/h——250m3/h，根据上述工况流量，我们可以对流量范围得出，TGM G160 DN80 表满足要求。
其次，对体积修正仪进行选型
上海飞奥的体积修正仪EXPLORER有3种类型(还有两种高压的，我司未从意大利采购)，分别是绝对压力0-3.5Bar/2-10Bar/4.2-21Bar（相对压力（表压）
0-2.5Bar/1-9Bar/3.2-20Bar）,根据使用时的压力，按照压力范围选择所需要的体积修正仪。
备注：绝对压力——气体相对真空的压力
相对压力——气体相对一个标准大气压的压力
绝对压力=相对压力+1Bar
最好，再了解用户是否需要信号远传。
如果信号需要通过SCADA系统上传，则我们必须选择NET250远传通讯供电模块，这远传通讯供电模块主要的功能是向向EXPLORER提供220v，并将EXPLORER提供的数据转化成标准MODBUS 232信号，上传给SCADA系统。
二、流量计选型的考虑的要点和注意事项：
1、流量计的选型：
一般选型可以从五个方面进行考虑，这五个方面为仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
五个方面的详细分析如下：
1、仪表性能方面：准确度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；
2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等指数；
3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径、维修空间、电源、接地、辅助设备（过滤器、消气器）、安装、等；
4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；
5、经济因素方面：仪表购置费、安装费、运行费、校验费、维修费、仪表使用寿命、备品备件等。
仪表选型的步骤如下：
1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；
2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；
3、采用淘汰法逐步集中到1～2种类型，对五个方面因素要反复比较分析最终确定预选目标。
2、涡轮流量计的选型：
当确定采用涡轮流量计之后，主要从以下几个方面考虑涡轮流量计的选择问题：
1、管道压力。
一般选择管道内的压力要小于涡轮流量计能够承受的最大压力的2/3，目前我们的TGM系列的涡轮流量计测量压力一般都是16Kg以下。
2、流速的限制。
一般管道内气体的流速应小于15m/s。
3、管道直径。
在满足流速限制的条件下，选择合适的涡轮流量计的口径，方便和管道配合安装使用。
4、介质的温度。
必须要选择适合当地气候条件的涡轮流量计。
目前我们的TGM系列的涡轮流量计的使用环境温度：－20℃～＋70℃，被测介质温度：－10℃～＋60℃。
3、流量计选型示例
已知某一供气管线实际工作压力为200～600KPa（表压），介质温度范围为－10～38℃，供气流量约为600～2500Nm3/h，当地大气压力约为101.3KPa，要求确定流量计的口径规格。
分析：前面表一、表二给出的流量范围为工作状态下的流量范围，因此需先将标况流量换算成工况流量，再选择合适的口径。
计算：当处于供气峰期，即介质压力最低，温度最高时，具有最大体积流量。
根据选型计算公式
Qmax＝Zm／Zb·Pb／（P0＋Pm）·Tm／Tb·Vb
＝[1/（Zb/Zm）]·[101.325/（P0＋Pm）]·[Tm /293.15]·Vb
＝1×101.325÷（101.3＋200）×（273.15＋38）÷293.15×2500
＝892.35m3/h
同理，当介质压力最高，温度最低时，具有最小体积流量。
Qmin＝1×101.325÷（101.3＋600）×（273.15－10）÷293.15×600
＝77.82m3/h
即工作状态下介质的流量范围为77.82～892.35m3/h。
由表一查得，选取
G650/DN150/PN16型(如用于监控，可根据表二选择Q650/DN150/PN16型)。
流量范围：50～1000 m3/h。
三、涡轮流量计的安装使用：
要想充分发挥涡轮流量计的特点，在流量计的安装使用上还必须加以充分注意．下面概要讨论一下这方面的问题．
(1)被测介质
涡轮流量计所测得的一般是低粘度的、低腐蚀性的气体。
目前上海飞奥的涡轮流量计一般使用在天然气/煤气的计量的场所，检测天然气/煤气的体积量。
汽－液两相流、气－固两相流、浓－固两相流均不能用涡轮流量计进行测量．
(2)安装配管要求
流量计的安装情况对流量计的测量准确度影响很大．
1、流速分布不均和管内二次流的存在是影响涡轮流量计测量准确度的重要因素．所以，涡轮流量计对上、下游直管段有—定要求。
目前上海飞奥的涡轮流量计一般对上下游直管段的要求为2DN。
2、涡轮流量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清洁。
3、为保证通过流量计的气体是单相的，防止管道内的水蒸气凝结成冰。
(3)信号传输线
为了保证显示仪表对涡轮传感器输出的脉冲信号有足够的灵敏度，就要提高信噪比．为此，在安装时应防止各种电干扰现象，即电磁感应，静电及电容耦合．所以，在配置信号传输线时，必须注意如下几点：
①限制信号线的最大长度．信号线的最大长度为，L＝dV；其中，V为在最小流量时传感线圈的输出电压有效值，mV；d为系数，m／mV，其值可取：V＜1000mV时，d＝1．0；1000 mV＜d＜5000 mV时，d＝1．5；V＞5000mV时，d＝2．0．
②信号传输线应采用屏蔽电缆，以防来自外部的感应噪声．要求传输电缆在显示仪表端屏蔽接地．传输电缆不能靠近强电磁设备，不允许与动力线乎行布置．
(4)运转维护
①当涡轮流量计的管道需要清洗时，必须开旁路，清洗液体不能通过流量计．
②管道系统启动时必须先开旁路，以防止流速突然增加，引起涡轮转速过大而损坏．
③涡轮流量计轴承应定期更换，一般可根据小流量特性变化来观察其轴承的磨损情况．。
