单相电度表的安装 教案教程文件
漏电断路器和单相电能表(电度表)的安装

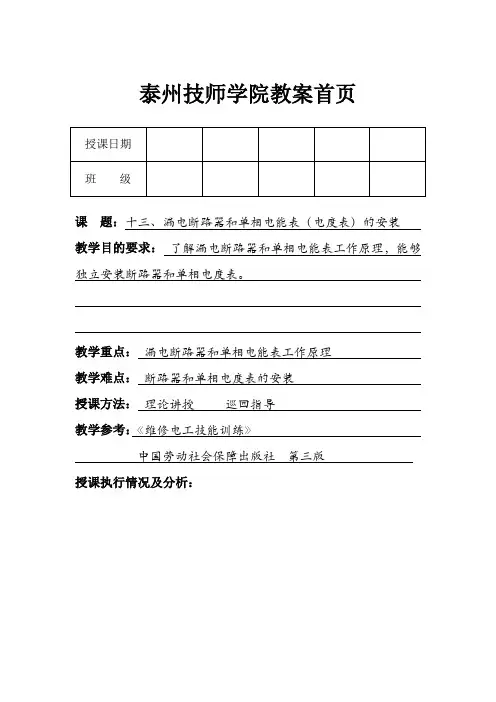

泰州技师学院教案首页
课题：十三、漏电断路器和单相电能表（电度表）的安装
教学目的要求：了解漏电断路器和单相电能表工作原理，能够独立安装断路器和单相电度表。
教学重点：漏电断路器和单相电能表工作原理
教学难点：断路器和单相电度表的安装
授课方法：理论讲授巡回指导
教学参考：《维修电工技能训练》
中国劳动社会保障出版社第三版
授课执行情况及分析：
配电盘上的漏电保护器
漏电保护器的符号
、单相电能表（电度表）的安装
．单相电能表的接线
单相电能表接线盒里共有四个接线桩，从左至右按编号。
直接接线方法是按编号l、3接进线（。
电度表的安装详解ppt课件
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
3、单相电能表的的正确接线
单相电能表有四个接线端子,根据接线盒上的排列 可以分两种类型。即：一进一出(单进单出)电能表和二 进二出电能表。
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
三、三相四线有功电能表三元件有功电能表
三相四线有功电能表三元件有功电能表,是由三只二元件电 能表(单相电能表〉组合而成。
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1)电能表进线相线与中性线接反,漏计电量,见图
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
2)电能表进线极性接反,电能表倒转,见图
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
标准接线
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
三相三线有功电能表直接接入时不常用的接线
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
单相电度表经电流互感器的接线电路教案
单相电度表经电流互感器的接线电路教案一、教学目标：1. 让学生了解单相电度表的基本原理和结构。
2. 让学生掌握电流互感器的作用和接线方式。
3. 让学生学会单相电度表经电流互感器的接线电路的安装与调试。
二、教学内容：1. 单相电度表的基本原理和结构。
2. 电流互感器的作用和接线方式。
3. 单相电度表经电流互感器的接线电路的安装与调试。
三、教学重点与难点：1. 教学重点：单相电度表的基本原理、结构、电流互感器的作用和接线方式，以及单相电度表经电流互感器的接线电路的安装与调试。
2. 教学难点：单相电度表经电流互感器的接线电路的安装与调试。
四、教学方法：1. 采用讲授法，讲解单相电度表的基本原理、结构、电流互感器的作用和接线方式。
2. 采用演示法，展示单相电度表经电流互感器的接线电路的安装与调试过程。
3. 采用实践法，让学生动手操作，练习单相电度表经电流互感器的接线电路的安装与调试。
五、教学准备：1. 准备单相电度表、电流互感器、接线电路等相关设备。
2. 准备教学PPT，包括单相电度表的基本原理、结构、电流互感器的作用和接线方式的图片和文字资料。
3. 准备安装与调试的操作指导书或视频教程。
六、教学过程：1. 引入新课：通过讲解电能计量的重要性，引入单相电度表的学习。
2. 讲解单相电度表的基本原理和结构：介绍单相电度表的工作原理，展示其内部结构，让学生理解电能计量的基本原理。
3. 讲解电流互感器的作用和接线方式：解释电流互感器在电能计量中的作用，展示其接线方式，让学生了解电流互感器的基本功能。
4. 演示单相电度表经电流互感器的接线电路：通过实际操作，展示单相电度表经电流互感器的接线电路的安装过程，让学生直观地了解接线方法。
5. 引导学生动手操作：让学生分组进行实践，练习单相电度表经电流互感器的接线电路的安装与调试，教师巡回指导，解答学生的问题。
七、课堂练习：1. 请学生根据所学的单相电度表和电流互感器的知识，设计一个简单的接线电路。
单相电度表的安装教案
单相电度表的安装教案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--教案农电专业刘治国课题：单相电度表的安装课型：实训课教学目标：1、进一步了解单相电度表的结构和工作原理；2、掌握单相电度表的接线与安装；3、培养学生观察、比较分析能力；4、培养学生节约用电的良好品质。
教学重点：单相电度表的接线与安装教学难点：单相电度表的接线与安装教学时数：2课时教学方法：任务驱动法教学过程：<一>课前准备：1、实训器材：（1）钢丝钳、尖嘴钳、电工刀、剥线钳、测电笔。
（2）2．5mm2铝芯线（分两种颜色各米）、双绞铜芯软线米、单相电度表一块。
2、根据工位把学生分成8个小组，进行小组合作学习。
<二>复习引入：出示一个单相电度表，问学生单相电度表主要由什么构成它的工作原理是什么<三>新课讲授：任务一：找出单相电度表的接线方法1、让各小组学生通过自学课本和观察实物讨论2、教师提问各小组组长，表扬回答较好的组长和所属小组。
3、教师根据各组讨论的结果引导分析得出：单相电度表接线盒里共有四个接线桩，从左至右1、2、3、4编号。
按编号1、3接进线（1接火线，3接零线），2、4接出线（2接火线，4接零线），如图所示：有些电度表的接线方法特殊，在具体接线时，应以电度表接线盒盖内侧的线路图为准。
任务二：按上图所示完成单相电度表的接线与安装一、教师引导学生通过自学并联系生活实际分析整理得出单相电度表的接线与安装发法如下：（一）接线：按图所示单相电度表与照明线路图上的编号正确联接好，自我检查一遍。
（二）通电观察：经老师检查确认接线正确后，合上开关，接通电源，观察电度表铝盘转动情况。
切断电源后，更换功率较大的灯泡，然后接通电源，再观察电度表铝盘转动情况并进行比较。
（三）注意事项：1、相线应接电流线圈首端(同名端)，零线应一进一出，相线、零线不得接反，否则会造成漏计电量，而且不安全。
《照明线路一体化》项目7 单相电度表的安装
活动三 相关知识储备
3单相电能表（型号及含义）
型号含义
第一部分：类别代号：D ：电能表 第二部分：组别代号： 按相线：D—单相 S—三相三线 按用途：B—标准 D—多功能 全电子式 T—三相四线 J—直流 X—无功 Z—最大需量 F—复费率 S:
Y—预付费 H—总耗 L—长寿命 A—安培小时计 第三部分：设计序号：用阿拉伯数字表示，如862、864等
·
谢谢！
活动一 工作情景描述
2单相电能表与维修电工职业
我们——在青 山绿水间撒下 的幸福！
活动一 工作情景描述
2单相电能表与维修电工职业
我们—— 在穷困的 乡村里！
活动一 工作情景描述
2单相电能表与维修电工职业
我们—— 冒着倾盆 大雨！
活动一 工作情景描述
2单相电能表与维修电工职业
我们—— 也是被受 关注的新 闻人物！
PE
单相 电能表
单相 电能表
活动四 任务实施
2电气布局图
活动四 任务实施
3参考效果图
活动五 成果展示
评分标准
评分标准
序号 项目 评分标准描述 标准配 分 得分 备注
1
2 3 4 5 6 7 8 9 10 11 12 13
工具、仪表准 准备任务必备的工具：尖嘴钳、剥线钳、螺丝刀（一字 备 型、十字型大小各一把）、试电笔、万用表 正确地完成三相四线制电源分配 线路安装 交~220V电源正确地接入漏电保护器 正确地完成电能表安装与接线 能够正确选用常用电工工具 导线裸露长度标准（每处扣0.5分，扣完为止） 操作规范 固定螺丝没有松动（每处扣0.5分） 检查前线路总电源处于断开状态 检查完毕后断开总电源开关 服从监考老师管理，遵守考场纪律 操作过程拿放工具及材料能作到轻拿轻放、不随意离开 安全文明生产 工位 安装过程中能自觉做到优化电路、合理节约耗材 操作结束后工位干净整洁 合计
单相电表安装施工方案
单相电能表安装施工方案目录一、安装前准备 (3)1、准备工作安排 (3)2、人员要求 (3)3、主要仪器仪表和工具 (3)二、现场作业注意事项 (4)1、危险点剖析 (4)2、安全举措 (5)3、事故预料及异样状况办理 (6)4、文明施工细则 (6)三、现场安装工序实时间估算 (6)1、安装作业流程 (6)2、电表安装完工检查 (7)3、单相表安装时间估算 (8)一、安装前准备1、准备工作安排1.1 依据工作任务要求，确立工作内容。
使全体工作人员熟习工作内容、进度要求、作业标准、安全注意事项。
由工作负责人监察检查。
1.2 认识现场作业环境条件，剖析可能碰到的问题，提出有效的预防举措。
1.3 丈量仪表和安全工机具经过按期查验且合格。
1.4 携带的工具和资料能够知足安装作业的需求。
1.5 填写工作票或派工单，内容清楚、工作任务和工作范围明确。
2、人员要求2.1 现场作业人员应身体健康、精神状态优秀2.2 现场工作负责人一定具备有关工作经验，且熟习电气设施安全知识。
2.3 工作班成员不得少于2人。
2.4 工作人员一定具备必需的电气专业（或电工基础）知识，掌握本专业作业技术，一定拥有上岗证。
2.5 工作班人员一定熟习《安规》的有关知识，熟习现场安全作业要求，并经安规考试合格。
3、主要仪器仪表和工具序号名称单位备注1绝缘手套双2绝缘鞋双3验电笔只4接地线组5低压短路环组短接二次电流回路专用6登高板付7绝缘梯把8低压短接线组9钳形电流表只10相序表只11低压验电笔只12平口螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）13十字螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）14平口钳把15尖嘴钳把16斜口钳把17电工刀把刀把需进行绝缘办理18剥线钳把19安全带付20安全帽个21常用接线工具套若干22记号笔支23护目镜付二、现场作业注意事项1、危险点剖析序号内容结果1工作人员进入作业现场不戴安全帽可能会发生人员损害事故2工作现场不挂标示牌或不装设遮栏或围工作人员可能会发生走错间隔及操栏作其余运转设施3二次电流回路开路或失掉接地址易惹起人员伤亡及设施破坏4电压回路操作有可能造成沟通电压回路短路、接地5在高处安装计量装置时可能造成高空坠落或高空坠物，惹起人员伤亡及设施破坏6设施的标示不清楚易发生误接线，造成运转设施事故7未使用绝缘工具易惹起人身触电及设施破坏8使用电钻时可能碰及带电体9没有显然的电源断开点易惹起人身触电伤亡事故10低压搭（拆）头时不按先零（火）后火（零）简单惹起人身触电伤亡事故次序进行2、安全举措2.1 进入工作现场，工作人员一定戴安全帽，穿工作服，正确使用劳动保护用品。
单相电能表的安装
三、单相电能表安装
（四）单相电能表安装材料清单
材料 SH-WD装置
规格
数量 一台
交流电源
220V~ 5A
一套
单相电能表
DDS738
一个
断路器
DZ47sLE C16
一只
灯座
250V 6A
一只
白炽灯
250V 40W
一个
电工常用工具 绝缘铜芯线
BV-10MM2 300/500V
一套 四米
绝缘铜芯线
BV-2.5MM2 300/500V
三、单相电能表的安装： 安装高度1.8~2.2M，必须垂直安装，接线必须用铜芯塑 料硬线明线敷设
作业
一、单相电能表的安装要求 二、写出DSS666、DDY738代表的是哪种电能表
一、认识单相电能表
（三）单相电能表的读数
10000 1000 100 10 1 0.1
0 0 0 0 2 4 KW•h（度）
2.4KW•h （度）
10000 1000 100 10 1 0.1
0 0 0 9 5 4 KW•h（度）
95.4KW•h （度）
二、单相电能表的选用
单相电能表的选用一般根据负载的大小 选用。 如负载为2kW，那么电流为： I=P/U=2000W/220V=9.09A。 因此 可以选用5（20）A的单相电能表 5是标定电流，20指最大额定电流。 选用的电能表的最大额定电流要大于负载 的工作电流。但是也不能太大，会影响单 相电能表的准确度
一、认识单相电能表
（一）单相电能表的分类
电表按原理分为： 1、磁感应式（机械式）
2、电子式
一、认识单相电能表
（二）单相电能表的型号
电度表的安装
电源进线端
1 234
接负载
在使用中电度表接线遵循 “13接进线，24接出线”的原则，即： 电度表的1、3端子电源接进线，其1号端子接火线，3号端子接零线； 电度表的2、4端子接出线，2号端子为火线，4号端子为零线。
两线圈的电源端在 出厂前被短接
负载电流为50A以上时,宜采用经电流互感器接入的接入方式。
一、照明电路的组成
电路连接
一、照明电路的组成 照明电路的实物连接
一、照明电路的组成
通常来说照明线路内以下几部分组成： 电度表 断路器 闸刀开关 插座 导线 照明灯具
家庭中三种用电线路
为了避免在日常生活中三种线路不互相影响，常将这 三种线路分开安装布线，并根据需要来选择相应的断路器。
二、单相电度表
电度表的安装
【教学目标】
应知: 照明配电板电路的组成，了解单相电度表的使用。 应会: 会单相电度表的接线和照明配电板的安装。 【教学重点】 照明配电板电路的组成，了解单相电度表的使用。 【教学难点】 会单相电度表的接线和照明配电板的安装。
照明电路是我们生活中接 最为频繁的电路。那么，你知 道在日常的生活中照明电路是 由那几部分组成的吗？
电度表是用记录用户消耗电能多少的仪表。
电度表
单相电度表 有功电度表 三相四线制电度表
三相三线制电度表 无功电度表
1、认识电能表铭牌
2.显示字轮 3.型号
8.额定电流 7.额定电压
10.电能表常数
D－用在前1 .面电能表计示量电单能位表：, 如 D如DD8T6S2D；8用5k5W在.后h、面( k表va示r ·多h) 功能，
经电流互感器的电压线和 电流线共用方式
经电流互感器的电压线和 电流线分开方式
单相电度表的安装教程文件
L N
一、电度表的选择：
1、相数：单相和三相之分 2、额定电压：大多数为220v,也有380v、110v和36v 3、额定电流：应不小于被测电路的最大负荷电流
二、电度表的接线图：
LN
LN
B、三相电度表的安装
三相电度表
（2）楼层开关组的设计与安装
电
总开关
照明 开关
制冷 系统 开关
其它 负载 开关
LN
总
照明
开
线路
关
开关
其它负 载设备
各类照 明设备
单相
电度表
总 开
关
负载 照明 空调 开关 开关 开关
熔断器
接线端子
LN
L电度Biblioteka N表厨房、卫生间客厅、大堂
日光灯的安装与使用
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
12课题四--电度表的安装与检修--任务一--单户单相电度表安装
实训（实训、一体化）授课教案电压电磁铁的线圈与电路并联，获取电压信号，电流电磁铁的线圈与电路串联，获取电流信号。
当把电能表接人被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们在铁心中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。
负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。
即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。
铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。
当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。
负载所消耗的电能与铝盘的转数成正比。
铝盘转动时，带动计数器，把所消耗的电能指示出来。
电能表有单相电能表和三相电能表两种。
A＝Pt＝IUt 1度电＝千瓦/时。
2)单相电度表安装方法单相电能表共有四个接线桩头，从左到右编号为1、2、3、4。
接线方法一般为号码1、3接电源进线，2、4接出线；也有些单相电能表的接线方法是号码1、2接电源进线，3、4接出线，所以具体的接线方法一应参照电能表接线桩盖子上的接线图。
1、2电流线圈，3、4电压线圈。
三、组织实施（小组为单位完成各自工位的装调任务）将和种导线安需分发给学生，两人一组，进行操作练习。
四、验收评价（对每个小组的任务写成情况进行检查、点评）到规定的时间对各小组规范操作的要求掌握情况进行提问。
五、课程总结1）本次课程的主要内容1.掌握单相电度表的基本结构、原理和工作特点。
2.完成单相电度表的安装并注意安装过程当中的规范操作事项。
3.掌握单相电度表读数、常见故障排除方法。
4.了解掌握单相电度表的校准方法。
2）对各别小组或同学的表现进行点评对专心听讲、认真练习（思考）、操作规范或能够创造性地完成学习任务的同学进行点名表演；对分工明确、团结协作并高效完成学习任务的小组给予肯定。
单相电能表课程设计
单相电能表课程设计一、课程目标知识目标：1. 让学生掌握单相电能表的基本结构、工作原理和安装要求。
2. 使学生了解单相电能表的分类、技术参数及选用原则。
3. 帮助学生掌握单相电能表的接线方法、读数和故障分析方法。
技能目标：1. 培养学生独立安装、调试单相电能表的能力。
2. 提高学生使用单相电能表进行电量测量、数据分析和处理的能力。
3. 培养学生解决实际应用中单相电能表问题的能力。
情感态度价值观目标：1. 激发学生对电能表及电力测量的兴趣，培养主动学习的态度。
2. 培养学生严谨、细致的实验操作习惯，树立安全意识。
3. 增强学生的节能环保意识，认识到合理使用电能的重要性。
课程性质：本课程为电气工程及自动化专业选修课程，以实践操作为主，理论讲解为辅。
学生特点：学生具备一定的电工电子基础知识，具有较强的动手能力和好奇心。
教学要求：结合实践操作，注重理论知识与实际应用相结合，培养学生的实际操作能力和解决问题的能力。
通过课程目标的分解，使学生在学习过程中达到预期的学习成果，为后续课程和实际工作打下基础。
二、教学内容1. 单相电能表的基本概念：介绍单相电能表的定义、分类及其在电力系统中的应用。
- 教材章节：第一章第一节- 内容列举：直接式单相电能表、间接式单相电能表、电子式单相电能表2. 单相电能表的工作原理与结构：讲解单相电能表的工作原理、主要部件及其功能。
- 教材章节：第一章第二节- 内容列举：工作原理、电流线圈、电压线圈、铝盘、永久磁铁等3. 单相电能表的安装与接线：阐述单相电能表的安装要求、接线方法及注意事项。
- 教材章节：第二章第一节- 内容列举：安装位置、接线方式、绝缘处理、接地等4. 单相电能表的技术参数与选用：介绍单相电能表的主要技术参数、选用原则及注意事项。
- 教材章节：第二章第二节- 内容列举：额定电压、额定电流、准确度级、脉冲输出等5. 单相电能表的读数与故障分析：讲解单相电能表的读数方法、常见故障及其原因分析。
单相电表接线方法教学设计
单相电表接线方法教学设计摘要：本文旨在设计一份教学计划，以解释单相电表的接线方法。
通过详细说明电表接线的步骤和要点，学生将能够全面了解单相电表接线的原理和方法。
教学计划包括课程目标、教学内容、教学方法和评估方法等方面的设计。
一、课程目标1. 了解单相电表接线的基本原理；2. 掌握单相电表接线的方法和步骤；3. 能够正确地进行单相电表的接线操作。
二、教学内容1. 单相电表接线的基本原理；2. 单相电表接线的步骤和要点；3. 实操：单相电表的实际接线操作。
三、教学方法1. 讲授法：通过讲解单相电表接线的基本原理和方法，引导学生理解电表接线的重要性和步骤；2. 示范法：在教室内使用模拟电路进行单相电表接线的示范；3. 实操法：让学生亲自进行单相电表的接线操作，以巩固所学知识。
四、教学步骤1. 引入：通过提问引导学生对电表接线的重要性进行思考，并介绍单相电表接线的基本原理；2. 讲解：详细讲解单相电表接线的步骤和要点，包括电表的接线端子、接线顺序和接线方法；3. 示范：在教室内使用模拟电路进行单相电表接线的示范，让学生观察和理解实际操作过程；4. 实操：分组让学生进行实际的单相电表接线操作，教师进行指导和纠正，确保学生掌握正确的接线方法；5. 总结：对本节课的内容进行总结，并强调学生应牢记单相电表接线的步骤和要点。
五、评估方法1. 实操评估：评估学生在实际操作中的接线准确性和流程；2. 理论答题：通过书面测试考察学生对单相电表接线方法的理论理解程度；3. 口头回答：通过提问考察学生对单相电表接线的关键要点的掌握情况。
六、教学资源准备1. 教室准备：电路模拟设备、单相电表、接线端子等；2. 讲义准备：详细的单相电表接线方法讲义；3. 实操准备：根据学生人数准备足够的单相电表设备和材料。
七、扩展拓展活动1. 设计电路：让学生自主设计一个简单的电路，进行单相电表的接线操作；2. 故障诊断：模拟一些电表接线中的常见故障，让学生通过观察和分析找到解决方法。
单相电标准表安装施工具体预案模板模板
.单相电能表安装施工方案..目录一、安装前准备 (3)1 、准备工作安排 (3)2、人员要求 (3)3、主要仪器仪表和工具 (3)二、现场作业注意事项 (4)1、危险点剖析 (4)2、安全举措 (5)3、事故预料及异样状况办理 (6)4、文明施工细则 (6)三、现场安装工序实时间估算 (6)1、安装作业流程 (6)2、电表安装完工检查 (7)3、单相表安装时间估算 (8)..一、安装前准备1、准备工作安排1.1 依据工作任务要求，确立工作内容。
使全体工作人员熟习工作内容、进度要求、作业标准、安全注意事项。
由工作负责人监察检查。
1.2 认识现场作业环境条件，剖析可能碰到的问题，提出有效的预防举措。
1.3 丈量仪表和安全工机具经过按期查验且合格。
1.4 携带的工具和资料能够知足安装作业的需求。
1.5 填写工作票或派工单，内容清楚、工作任务和工作范围明确。
2、人员要求2.1 现场作业人员应身体健康、精神状态优秀2.2 现场工作负责人一定具备有关工作经验，且熟习电气设施安全知识。
2.3 工作班成员不得少于2人。
2.4 工作人员一定具备必需的电气专业（或电工基础）知识，掌握本专业作业技术，一定拥有上岗证。
2.5 工作班人员一定熟习《安规》的有关知识，熟习现场安全作业要求，并经安规考试合格。
3、主要仪器仪表和工具序号名称单位备注1 绝缘手套双2 绝缘鞋双3 验电笔只4 接地线组5 低压短路环组短接二次电流回路专用..6 登高板付7 绝缘梯把8 低压短接线组9 钳形电流表只10 相序表只11 低压验电笔只12 平口螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）13 十字螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）14 平口钳把15 尖嘴钳把16 斜口钳把17 电工刀把刀把需进行绝缘办理18 剥线钳把19 安全带付20 安全帽个21 常用接线工具套若干22 记号笔支23 护目镜付二、现场作业注意事项、危险点剖析 1序号内容结果1 工作人员进入作业现场不戴安全帽可能会发生人员损害事故2 工作现场不挂标示牌或不装设遮栏或围工作人员可能会发生走错间隔及操栏作其余运转设施3 二次电流回路开路或失掉接地址易惹起人员伤亡及设施破坏4 电压回路操作接地有可能造成沟通电压回路短路、..5 在高处安装计量装置时可能造成高空坠落或高空坠物，惹起人员伤亡及设施破坏6 设施的标示不清楚易发生误接线，造成运转设施事故7 未使用绝缘工具易惹起人身触电及设施破坏8 使用电钻时可能碰及带电体9 没有显然的电源断开点易惹起人身触电伤亡事故10 （火）后火（零）低压搭（拆）头时不按简单惹起人身触电伤亡事故先零次序进行2 、安全举措进入工作现场，工作人员一定戴安全帽，穿工作服，正确使用劳动保护 2.1 用品。
《单相电能表的安装与使用》教学分析
学习任务名称
《电工基本技能》
课题三 基本电参量的测量
பைடு நூலகம்课时
60课时
课程名称
《单相电能表的安装与使用》
课时
12课时
教学对象
电气专业学生
一、教学内容分析
单相电能表是用来计量电能的，是用来测定普通民用家庭电路中日常用电量的设备。电能表不仅能反映负载功率的大小，还能计算负载用电的时间，并通过计度器把单位时间内消耗的电能自动地累计起来。实际生产中常采用度或千瓦时(kW．h)作为电能的单位。单相电表具有能耗低、可靠性高等特点，是改革用电体制，实现电能商品化的理想产品，在生产、生活有着广泛的作用。
采用多媒体、微课教学方式，让讲解直观化
六、教学策略选择与设计
结合本一体化课题的特点，在教学中将采用：
1、集体授课讲授法，讲解单相电能表的类型，工作原理，接线原理等；
2、演示法，利用多媒体教学设备及微课教学方式向同学们进行直观课程讲解；
3、小组教学讨论法及学习任务鱼骨图，在教师的指导下，由全班或小组学生围绕某一问题进行交流、切磋；
本学习任务主要讲述：
1、从接到安装任务单到施工前准备、现场施工、施工结束、反馈企业的工作流程；
2、单相电能表类型及工作原理；
3、单相电能表的接线所遵从的“发电机端守则”；
4、单相电能表的接线方式和安装工艺；
5、安装电能表应用电路实操过程，通电实验，观察电能表在不同负载下的转动情况；
二、教学对象分析
学生经过前期课程的学习，学生对基本电参量中的电压、电流、电功率的测量已能较好掌握。电能表在家庭及企业中有着广泛的用途，在学生今后的工作和生活中都将会使用到，学生对该任务的知识渴求度良好，学生主动学习性良好。本一体化课程任务适合技工院校电类专业学生学习，适合班级人数50人以下，通过一体化分组教学等方式，将让学生较好的掌握单相电能表的安装和接线。
单相电度表的安装
提问： 1、电度表又称为？ 2、电能的单位是？
小测试： 1个40瓦的灯泡连续亮多长时间是度电？
1度=1千瓦时=3600000焦耳
电度表的安装
L N
一、电度表的选择：
1、相数：单相和三相之分 2、额定电压：大多数为220v,也有380v、110v和36v 3、额定电流：应不小于被测电路的最大负荷电流
二、电度表的接线图：
LN
LN
B、三相电度表的安装
三相电度表
（2）楼层开关组的设计与安装
电
总开关
照明 开关
制冷 系统 开关
其它 负载 开关LN总 Nhomakorabea照明
开
线路
关
开关
其它负 载设备
各类照 明设备
单相
电度表
总 开
关
负载 照明 空调 开关 开关 开关
熔断器
接线端子
LN
L电
度
N表
厨房、卫生间
客厅、大堂
日光灯的安装与使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电度表的安装教
案
教案
农电专业刘治国
课题：单相电度表的安装
课型：实训课
教学目标：
1、进一步了解单相电度表的结构和工作原理；
2、掌握单相电度表的接线与安装；
3、培养学生观察、比较分析能力；
4、培养学生节约用电的良好品质。
教学重点：
单相电度表的接线与安装
教学难点：
单相电度表的接线与安装
教学时数：
2课时
教学方法：
任务驱动法
教学过程：
<一>课前准备：
1、实训器材：
（1）钢丝钳、尖嘴钳、电工刀、剥线钳、测电笔。
（2）2．5mm2铝芯线（分两种颜色各2.5米）、0.5mm2双绞铜芯软线0.5米、2.5A单相电度表一块。
2、根据工位把学生分成8个小组，进行小组合作学习。
<二>复习引入：
出示一个单相电度表，问学生单相电度表主要由什么构成？它的工作原理是什么？
<三>新课讲授：
任务一：找出单相电度表的接线方法
1、让各小组学生通过自学课本和观察实物讨论
2、教师提问各小组组长，表扬回答较好的组长和所属小组。
3、教师根据各组讨论的结果引导分析得出：
单相电度表接线盒里共有四个接线桩，从左至右1、2、3、4编号。
按编号1、3接进线（1接火线，3接零线），2、4接出线（2接火线，4接零线），如图所示：
有些电度表的接线方法特殊，在具体接线时，应以电度表接线盒盖内侧的线路图为准。
任务二：按上图所示完成单相电度表的接线与安装
一、教师引导学生通过自学并联系生活实际分析整理得出单相电
度表的接线与安装发法如下：
（一）接线：按图所示单相电度表与照明线路图上的编号正确联接好，自我检查一遍。
（二）通电观察：经老师检查确认接线正确后，合上开关，接通电源，观察电度表铝盘转动情况。
切断电源后，更换功率较大的灯泡，然后接通电源，再观察电度表铝盘转动情况并进行比较。
（三）注意事项：
1、相线应接电流线圈首端(同名端)，零线应一进一出，相线、零线不得接反，否则会造成漏计电量，而且不安全。
2、电度表电压联片（电压小钩）必须连接牢固。
3、元器件安装位置必须正确，倾斜度不超过1.5－5mm，同类元器件安装方向必须保持一致。
4、元器件安装牢固，稍加用力摇晃无松动感。
5、文明安装、小心谨慎，不得损伤，损坏器材
6、电度表安装时必须与水平面垂直，如有倾斜其倾斜度最大不能大于5o。
二、学生互评：
让各小组学生对本组成员的操作情况进行互评，各组把本组认为接得最好的配电板推荐出来参与组间评比，由此评出接得最佳的配电板和完成较好的小组。
给做得最好的同学加2分平时成绩分，完成较好的组员每人各加2分平时成绩分，以此激励。
评分表
<四>小结：让完成得好的学生谈谈通过本节课的学习所得，教师由此引导他们说出单相电电度表的接线与安装要求。
<五>思考题：
偷电者是如何实现偷电的？你认为实现节约用电应注意些什么？
德育渗透：通过思考题让学生明白当前国家打击偷电者的措施，注意节约用电，而不要偷电，否侧吃亏的还是自己。
<六>作业：
让学生把单相电度表的安装原理图及实际接线图画在笔记本上。
