交流电变成直流电的两种方式解析
交流电压和直流电压转换公式
交流电压和直流电压转换公式
交流电压和直流电压是电学中常用的电压类型，转换公式如下：
1. 交流电压转直流电压公式
交流电压与直流电压最显著的不同就是其极性和大小变化。
交流电压为周期性变化的电压，而直流电压则是恒定的电压。
若要将交流电压转为直流电压，可以通过整流器的方式实现。
其中半波整流器和全波整流器是比较常见的两种。
其转换公式分别为：
半波整流器：Vdc = Vmax/π
全波整流器：Vdc = 2Vmax/π
其中Vmax为交流电压峰值，Vdc为转换后直流电压。
2. 直流电压转交流电压公式
直流电压可以通过变换器将其转换为交流电压。
变换器的种类很多，例如谐振变换器、斩波器等。
转换公式为：
Vout = Vdc * sin(2πft)
其中，Vdc为输入的直流电压，Vout为输出的交流电压，f为变换器的
工作频率，t为时间。
总结
上述公式是交流电压和直流电压转换的基本公式。
在实际应用中，转换器的种类和复杂程度会根据具体需求而变化。
交流220v变直流24v开关电源原理
220V交流电转换为24V直流电的开关电源，通常采用开关电源变换器来实现。
下面是一个简要的原理说明：
1.输入滤波：将输入的220V交流电经过滤波电路进行滤波和去除噪声，以减少后续电路
对干扰的敏感度。
2.整流：使用整流电路将交流电转换为脉动的直流电。
典型的整流电路可以采用桥式整流
电路，通过四个二极管将交流电转换为具有正向导通的脉动直流电。
3.平滑滤波：在整流后，由于整流电路输出的直流电还会存在一定的纹波，需要通过滤波
电路对其进行平滑处理。
常见的滤波电路元件包括电容和电感，它们能够使输出电压更趋近于稳定的直流电。
4.逆变器：经过平滑滤波后得到基本稳定的直流电，在这一步骤中，使用开关电源变换器
中的逆变器部分将直流电转换为所需的低电压直流电。
逆变器通常由MOSFET（金属氧化物半导体场效应晶体管）构成的开关电路组成，并通过控制开关频率和占空比来调节输出电压。
5.控制和保护：在开关电源中，通常还包括对输出电压的监测、反馈调节和保护功能。
例
如，可以通过负反馈控制方式来实现对输出电压的稳定调节，同时也会添加过载、过热等保护电路来确保安全运行。
这是一个基本的交流220V变直流24V开关电源的工作原理说明，具体的电路设计和实施会更加复杂，需要考虑更多的因素，如功率需求、效率要求、电磁兼容等。
换流方式有哪几种？各有什么特点？
换流方式有哪几种？各有什么特点？
换流是指将直流电转换成交流电或将交流电转换成直流电的过程，常见的换流方式有以下几种：
1.整流换流方式：将交流电转换成直流电的过程，通过逆变
器将交流电转换为直流电，并通过开关控制器逆变器的触发方式来实现控制。
2.逆变换流方式：将直流电转换成交流电的过程，通过逆变
器将直流电转换为交流电，并通过开关控制器逆变器的触发方式来实现控制。
3.交直流嵌入式换流方式：将交流电和直流电相互转换的过
程，通过嵌入式电子器件（如IGBT、MOSFET等）控制交流电和直流电的流向和开关，实现交直流转换。
4.快速开关换流方式：通过快速开关器件（如IGBT、
MOSFET等）和电容等被动元件控制电路的开关，实现直流电斩波和交流电的换向。
这些换流方式在应用中具有不同的特点：
•整流换流方式适用于直流供电或需要在负载侧输出直流电的应用，如电池充电器、电焊机等。
•逆变换流方式广泛用于将直流电转换为交流电的应用，如交流电源逆变器、变频器等。
•交直流嵌入式换流方式适用于需要实现交直流电源切换的系统，如UPS、电动车等。
•快速开关换流方式适用于高频率切换的应用，如电源开关、高频逆变器等。
需要根据具体的应用需求和系统特点选择合适的换流方式。

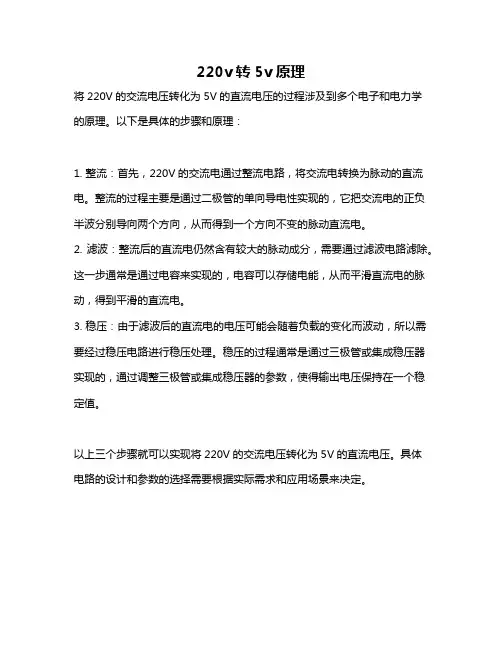

220v转5v原理
220v转5v原理
将220V的交流电压转化为5V的直流电压的过程涉及到多个电子和电力学
的原理。
以下是具体的步骤和原理：
1. 整流：首先，220V的交流电通过整流电路，将交流电转换为脉动的直流电。
整流的过程主要是通过二极管的单向导电性实现的，它把交流电的正负半波分别导向两个方向，从而得到一个方向不变的脉动直流电。
2. 滤波：整流后的直流电仍然含有较大的脉动成分，需要通过滤波电路滤除。
这一步通常是通过电容来实现的，电容可以存储电能，从而平滑直流电的脉动，得到平滑的直流电。
3. 稳压：由于滤波后的直流电的电压可能会随着负载的变化而波动，所以需要经过稳压电路进行稳压处理。
稳压的过程通常是通过三极管或集成稳压器实现的，通过调整三极管或集成稳压器的参数，使得输出电压保持在一个稳定值。
以上三个步骤就可以实现将220V的交流电压转化为5V的直流电压。
具体
电路的设计和参数的选择需要根据实际需求和应用场景来决定。
交流转直流原理
交流转直流原理直流电是电子学中最基本的电源。
因为我们的电子设备需要稳定的电源，转换交流电为直流电是必要的。
在制造和使用电子设备时，交流电（AC）通常被转换为直流电（DC）以满足设备的需求。
直流电的流向是固定的，而交流电的方向则在正负两个方向上循环变化。
本文将介绍交流电变成直流电的原理，包括整流器、滤波器、稳压器和变压器等部分的作用和原理。
整流器整流器是将交流电转换为直流电的第一步。
整流器的作用是, 将交流电转换为直流电，同时使流过整流器的电流始终为单向电流。
整流器通常是二极管（也称为整流管）的组合。
在这种设计中，二极管可以阻止电流在倒相区域向反方向流动。
整流器是电源的核心部件之一。
它的作用是使电源输出的电流变为单向电流。
整流器的结构简单，成本较低。
它可以根据不同的需求设计成半波整流或全波整流。
滤波器虽然整流器可以将交流电转换为直流电，但直流电信号仍然有许多的脉动，因此需要进行滤波。
滤波器能够通过将高频噪声滤掉来减少电流中的脉动。
这有助于使直流电的输出电压稳定。
滤波器的选择应该根据所需的直流输出电压和最大负载电流而定。
常见的滤波器包括电容器滤波器和电感滤波器。
电容器滤波器通常用于低功率设备，而电感滤波器更适用于高功率设备，因为它们更能有效地减少纹波。
稳压器稳压器是将滤波后的直流电信号转换为稳定的输出电压的设备。
由于负载可变，因此输出电压必须经过稳定调整，以便适应不同的负载变化。
稳压器通常基于现代集成电路（IC）设计。
这种设备可以使用反馈电路来调整输出电压以达到稳定的结果。
反馈电路通过测量输出电压并使用负反馈来控制输入电压，以确保输出电压稳定。
常见的稳压器包括线性稳压器和开关稳压器。
变压器是将输入电压转换为适当的值以供稳压器处理的设备。
变压器是一个由两个或更多绕组构成的设备。
它们通常基于电磁感应原理工作，其中一个绕组将输入电压传递到另一个绕组中。
输入电压的大小可以通过变换比例来改变以适应不同的需要。
如何把交流电源变换为直流稳压电源？
如何把交流电源变换为直流稳压电源？
交流电源转换为直流电源一般需要经过降压、整流、滤波和稳压
经过降压、整流、滤波和稳压得到的直流电源为工频直流电源。
其它的交流转直流方法还有开关电源、专用IC降压、阻容降压这几种。
各有优缺点，可以根据应用选择设计方案。
工频变压器降压
使用变压器降压，经过桥式整流，再经过滤波稳压就可以得到需要的直流稳压电源。
此方法设计简单，纹波较少，也可以得到相对较大的输出电流；但设计出来的电源体积相对较大。
变压器：把较高的交流电压降低得到需要的交流电压
桥式整流：把交流电整流为脉动直流电
滤波：把脉动直流电变为平稳的直流电
稳压：根据需要选择合适的线性稳压芯片就可以得到需要的输出电压
开关电源
开关电源设计较为复杂，纹波相对较大，但可以得到较大的输出电流，电源的体积也相对较小。
需要根据需求，选择合适的开关电源控制芯片，设计合适的高频变压器。
开关电源工作频率比较高，一般都有几十KHz，转换的效率较高。
我们平常所用的充电器基本上都是开关电源。
专用IC降压
使用专用IC芯片设计电源，一般可以得到200mA以内电流的输出，设计比较简单，外围元件较少。
比如使用LNK304。
阻容降压
阻容降压成本较低，设计简单，但输出电流较小。
在很多小家电或者LED灯的应用都会采用阻容降压的方案。
交流变直流的原理过程
交流变直流的原理过程
交流变直流的原理是通过变压器，按照四极管变换器，逆变电路等来将交流电变换成
直流电，从而满足与直流电相连接而工作的设备和电子元件的需要。
1.变压器是交流变直流的关键器件，是改变AC电压和功率的重要装置。
它主要由二
次绕组和一次绕组组成，二次绕组与原电压的交流电源接通，一次绕组输出功率，通过变
压器将交流电压转换成低压的交流电压，以符合本机的电平要求。
2.四极管变换器是将交流电变换成直流电的装置，它是由四极管和一次，二次绕组和
控制绕组组成，其工作过程是：根据四极管电路原理，按照预先设定的时序变化控制周期，从而实现对半导体四极管的合适的控制，如导通导断，在电网的供电下，以半导体的双极
锁存器切换频率，发展电压的正反转换，最终生成稳定的、相等的交流直流脉冲，从而达
到转换直流电的目的。
3.逆变电路由电感，可变电容，可变电阻，三端管等组成，可以将交流电变换成直流电，原理是：交流电源通过电感线圈，并通过交流变换器与三端管输出端连接，在三端管
的一端添加一组可变电容电路，用改变可变电容来调节变压比，并再加一路可变电阻，用
来调节直流的输出电压，最后，由于可变电容与可变电阻的变化，不断重复地发生充电、
放电、突变等过程，最终把原来的交流电转换成直流电，达到变换的目的。
通过以上三种方法，交流电变换成直流电，从而满足与直流电相连接而工作的设备和
电子元件的需要。
它不仅能很好地提高电子电路的使用性能，而且可以有效节约成本。
此外，此类装置可以有效地改变电源的频率、电压和功率，从而满足不同设备和电子元件的
特殊要求。
交流变直流 原理
交流变直流原理交流变直流是一种电力转换技术，它将交流电转换成直流电。
这种技术在现代电力系统中十分重要，因为它可以将电力从一种形式转换为另一种形式，以便更好地满足电力需求。
交流电和直流电是两种不同的电力形式。
交流电是一种周期性变化的电力，它的方向和大小都会随着时间的推移而改变。
而直流电则是一种恒定的电力，它的方向和大小都保持不变。
在现代电力系统中，交流电是最常见的一种电力形式。
这是因为交流电可以通过变压器来进行长距离传输，而且它还可以通过发电机来产生。
然而，在某些应用中，直流电更加适合使用。
例如，在许多电子设备中，直流电是必需的。
为了将交流电转换成直流电，需要使用一个叫做整流器的设备。
整流器可以将交流电转换成单向的直流电。
整流器通常由一组二极管组成，这些二极管允许电流只能在一个方向上通过。
当交流电通过整流器时，它会被分成两个部分。
一个部分会沿着正向通路通过二极管，而另一个部分则会沿着反向通路通过二极管。
这样就可以将交流电转换成单向的直流电了。
整流器有两种类型：半波整流器和全波整流器。
半波整流器只能将交流电的一半转换成直流电，而全波整流器则可以将全部交流电转换成直流电。
因此，全波整流器比半波整流器更加高效。
除了整流器之外，还有一种叫做稳压器的设备。
稳压器可以将不稳定的直流电转换为稳定的直流电。
这对于许多应用来说非常重要，因为许多设备需要稳定的直流电才能正常工作。
总之，交流变直流技术在现代电力系统中扮演着非常重要的角色。
它可以将交流电转换成直流电，以便更好地满足电力需求。
通过使用整流器和稳压器等设备，我们可以获得稳定的直流电，并将其用于各种应用中。
在不用变压器的情况下，如何将220V交流电变成12V直流电？
在不用变压器的情况下，如何将220V交流电变成12V直流电？⭕️【教你用手机充电器改装12V直流电（见图）我还没有看到有人报道这种方法，这里把经验分享给你！】优点：经济，实用，电流大，取材方便，只需更换你需要电压的稳压二极管！用闲置的手机充电器改成12V直流输出，也可在0～30V任意调压！电流1～2A！＊手机充电器基本都是输出5V，它的工作原理是：220V交流输入，凡达1A输出的电路中，都没有电阻限流，220V 直流进入桥堆，经桥式整流滤波后，再经三极管振荡产生高频交流信号，进入高磁变压器，经次级磁感线圈输出高频电流，（包括电瓶车充电器输入与输出都是分开的，所以输出端较安全，充电时不会碰到高压触电）这高频信号万用表是测不出的，只有经二极管半波整流后才适合万用表的波型！＊高磁线圈输出后必须经过半波整流二极管并上滤波电容，就能测出近30V的直流电，＊这30V直流电是不能用于手机充电的，一插便会烧手机，别担心，电路板靠边有个4x7毫米的黑色塑封光藕，输出两脚为6V直流，其中负极并在输出负极上，手机上5V的稳压二极管带十字的一头接在6V的正极上，另一头接在输出电源负极上，就得了5V1A的充电电压和电流！整个电路的关键就是在这6V正极与1000uf25V的负极的共两个点上做文章，这两个点是用于稳压输出调节电压高低的，假如你固定几伏稳压管便输出几伏，（从旧电路板上拆旧稳压管，串联可提高双倍电压）你若装电位器就能在输出端得到任意电压！＊我们就是利用改变5V稳压管的数值，更换一只12V的稳压二极管就完成了改装。
你只要先将稳5v的二极管接6V正极的一头烫下来，再更换12V的稳压管就行了。
＊如果你想在12V里任意调压（或在30V里）就在稳压管上并联一只电位器可改变电压！（电位器的一端要串一只2K的电阻，以防烧电位器碳膜层）＊你想增大输出电流（从1A变成2A输出），必须更换220V处的滤波电容，不得低于400V10uf，否则，因输出电流过大时而影响高压端滤波电容过载而发烫爆炸（实验中我己经历过了）。
阻容降压——交流电转换成低压直流电简单实用方法
阻容降压——交流电转换成低压直流电简单实用方法在电子电路当中，获取低压直流电最常用的方法一般有两种，一种是使用变压器的电磁感应原理，当初级线圈中通过交流电时，可以在次级线圈中感应出频率相同幅度不同的交流电，然后再通过整流滤波，得到我们需要的直流电。
另一种是开关电源，其原理是先将交流电220V整流滤波输出高压直流电，然后再通过开关电路和高频变压器输出高频低压脉冲，再经过整流滤波，最终输出低压直流电。
这两种降压方式都各有各的优缺点，这里我们不再赘述，今天我来介绍另一种降压方式——阻容降压。
大家都知道，电容有通交流隔直流的特性，虽说交流信号能通过电容，但电容毕竟不是一根导线，自然会对交流电产生一定的影响，这个影响取决于交流信号的频率和电容容量的大小，电容容量越大，交流频率越高，能通过的交流信号越多，反之则越少，电容的这个影响能力被称为容抗，符号为Xc,它的单位是欧姆，可以把它理解为电阻。
容抗与电容容量和频率的关系表达式为 Xc=1 /（2 π f C）。
式中，频率f 的单位为HZ，容量C的单位为法拉，容抗的单位是欧姆。
阻容降压原理：阻容降压就是利用了电容的容抗对交流电频率产生的阻碍来实现的，利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在1UF电容器的两端, 计算流过的电流，用220除以3.18K约等于70mA,用则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗，因为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
交流变直流的计算公式
交流变直流的计算公式交流电与直流电之间的转换涉及到交流电的有效值、峰值以及频率等参数。
下面将介绍交流电变直流电的基本原理和计算公式。
一、交流电的表示交流电通常用正弦函数表示，其公式为：V = Vm * sin(ωt + φ)，其中V是电压的瞬时值，Vm是电压的峰值，ω是角频率，t是时间，φ是相位差。
交流电通常由一个或多个正弦波叠加而成，频率和幅度可以不同。
二、交流电转换为直流电的方法和公式1.电压平均值交流电的电压平均值可以通过求取正弦函数的周期积分平均值来计算。
在一个周期T内，电压的平均值为：Vavg = (1/T)∫[0,T]V(t)dt对于正弦波来说，V(t) = Vm * sin(ωt + φ)，代入上述公式，可得到：Vavg = (2/T)∫[0,T/2]Vm * sin(ωt + φ)dt由积分性质可知，sin函数的平均值为零，cos函数的平均值为2/pi，因此，上式可以化简为：Vavg = (2/T) * (Vm *∫[0,T/2] sin(ωt)dt)= (2/T) * (Vm *(-cos(ωt)/ω) [0,T/2])= (2/T) * (Vm *(-cos(ωT/2)/ω + cos(0)/ω))= (2/T) * (Vm *(-cos(ωT/2)/ω + 1/ω))= (2/T) * (Vm * (1 - cos(ωT/2))/ω)将T用2π/ω表示，可以得到：Vavg = (2/2π/ω) * (Vm * (1 - cos(ω*2π/ω/2))/ω)= (1/π) * (Vm * (1 - cos(π))/ω)=Vm/π因此，交流电的电压平均值等于其峰值除以π。
2.电压有效值交流电的电压有效值是指相同功率的直流电压产生相同的效果。
电压有效值的计算公式为：Vrms = sqrt((1/T)∫[0,T]V^2(t)dt)代入V(t) = Vm * sin(ωt + φ)，可得：Vrms = sqrt((1/T)∫[0,T](Vm * sin(ωt + φ))^2dt)= sqrt((1/T)∫[0,T]Vm^2 * sin^2(ωt + φ)dt)= sqrt((Vm^2/T)∫[0,T](1-cos(2ωt + 2φ))/2dt)= sqrt((Vm^2/T)∫[0,T](1-cos(2ωt))/2dt)= sqrt((Vm^2/2T)∫[0,T](1-cos(2ωt))dt)= sqrt((Vm^2/2T)∫[0,T]dt - (Vm^2/2T)∫[0,T]cos(2ωt)dt)= sqrt((Vm^2/2T)(T - (1/2ω)sin(2ωt)) ， [0,T])= sqrt((Vm^2/2T)((T - (1/2ω)sin(2ωT)) - (T -(1/2ω)sin(2ω*0))))= sqrt((Vm^2/2T)((T - (1/2ω)sin(2ωT)) - T))= sqrt(Vm^2/2 - (1/2ωT)(Vm^2/2)(sin(2ωT)/(2ωT)))= Vm/sqrt(2)因此，交流电的电压有效值等于其峰值除以 sqrt(2)。
交直流互换
交流电如何转化成直流电?可以通过几种发法实现,它们的原理.越详细越好,最好能用电子的移动来解释一下.最佳答案方法很多,可以把单相或三相的交流电转成直流电:一:直流电压不需调节(不能变化)1:单相交流电用单个二极管转成直流电2:单相交流电用二极管整流桥(4个二极管)转成直流电3:三相交流电用二极管整流桥(6个二极管)转成直流电二:直流电压可调节可用的整流元件很多而且元件的种类、性能一直在发展中，最常见的是可控硅，下面以可控硅为例说明：1：单相交流电用单个可控硅转成直流电2:单相交流电用可控硅整流桥(4个可控硅)转成直流电3:三相交流电用可控硅整流桥(6个可控硅)转成直流电以上是比较常见的形式，比较复杂的还有12相整流等，如有兴趣可继续与我讨论。
1、220V交流电经过IN4007整流后输出是多少电压？最佳答案1、输出没有电容滤波并且不带负载的情况：如果是经过单个二极管半波整流，那么它的整流后输出电压约为0.45×220V＝99V；如果是经过四个二极管全波整流的话，那么输出电压约为0.9×220V＝198V。
2、输出没有电容滤波并且带负载的情况：R这种情况下输出电压和第一种情况基本类似，如果是经过单个二极管半波整流，那么它的整流后输出电压约为0.45×220V＝99V；如果是经过四个二极管全波整流的话，那么输出电压约为0.9×220V＝198V。
3、输出有电容滤波并且不带负载的情况： C不管是半波整流还是全波整流输出电压都是交流220V的峰值电压，约为220×1.414＝311V。
更号2倍4、输出有电容滤波并且带负载的情况： C R这种情况下的输出电压不能确定，它的输出电压和负载的大小及输出滤波电容的大小有关，负载越大，输出电压越小，滤波电容越大，输出电压越大。
一般根据经验值确定输出电压的大小。
半波整流为0.9×220＝198V：全波整流为1.1×220V ＝242V。
交流变直流的方法
交流变直流的方法
交流变直流的方法有以下几种：
1. 整流：使用整流器将交流电转换为直流电。
整流器通常包括二极管、整流桥等器件。
在交流电输入时，正半周的电流通过整流器后会成为正向的直流电流，负半周的电流被阻断。
2. 压降变换：通过使用稳压变压器或变频器，将交流电转化为较低电压的交流电，在变压器的次级侧使用整流器将其转换为直流电。
3. 变频换流：通过使用变频器将交流电转换为高频交流电，再通过整流器将其转换为直流电。
这种方法常用于电力系统中的高压直流输电。
4. 脉宽调制（PWM）：通过对交流电进行高频开关，调整开启时间来控制输出直流电的电压和电流。
PWM技术常用于直流电源的稳压调节中。
以上方法都可以将交流电转换为直流电，具体选择哪种方法取决于实际应用和需求。
交流变直流的计算公式
交流变直流的计算公式随着电子技术的发展，电力系统的发展已经逐渐从交流电源向直流电源转变。
许多新型设备都采用直流供电方式，例如光伏发电、电动汽车充电等领域。
那么，在这种情况下，交流电如何转化为直流电？这就需要用到交流变直流的计算公式。
一、交流电变直流电的必要性由于电子设备需要直流电才能正常工作，而电网中传输的电，绝大多数是交流电。
为了满足设备的工作需求，需要将交流电变成直流电。
同时，直流电的电压比交流电更加稳定，并且不会产生传输损失，因此在长距离传输电能时，直流电的优势更加明显。
二、变换方式为了将交流电转化为直流电，有一种常见的变换方式：整流。
整流的过程就是将交流电的信号进行一定的处理，使其转化成为单向的直流电信号。
整流可以分为单相、三相整流等几种，其中单相整流更为常见。
下面我们介绍如何计算单相整流的公式。
三、单相整流公式在单相整流中，被激励电源接到电容滤波器上，通过二极管进行整流输出。
可以通过以下公式来计算单相整流的输出电压：E平均值 = 0.45×E最大值其中，E平均值表示整流电压的平均值；E最大值表示交流电的最大峰值电压。
此外，在计算中还需注意：整流的输出电压必须比被激励电源的最小电压高出2倍左右，这是因为电容滤波器工作时，需要充电和放电，因此整流输出的电压必须较高才能满足设备的需求。
四、总结交流电的变换对于电子设备的正常运行至关重要，同时也对于电能的传输起到至关重要的作用。
在实际应用中，交流整流式电源逐渐成为主流，因其成本更低、稳定性更好等原因受到广泛应用。
有了准确的计算公式，就可以更加准确地计算单相交流变直流的输出电压，进一步保证设备的正常工作。
最后，需要注意的是，为了安全起见，操作整流装置时要严格遵守相关规定，采取正确的步骤，使用合适的工具，避免发生事故。
交流变直流的方法
交流变直流的方法交流变直流转换是将交流电转换为直流电的过程。
由于交流电的电压是周期性变化的，而直流电的电压是恒定的，所以在一些应用中，需要将交流电转换为直流电，以满足设备的特定要求。
下面将介绍几种实现交流变直流的方法。
1.二极管整流法二极管整流法是最简单也是最常用的交流变直流的方法。
在这种方法中，使用二极管作为开关，将正负半个周期的交流信号分别传递到正负半个周期的负载电路中。
通过这个过程，交流电信号被转换为单向的直流电信号。
这种方法的优点是结构简单、成本低廉，但输出的直流电压波动较大，不适用于对电压稳定性要求较高的场合。
2.桥式整流法桥式整流法是一种改进的二极管整流法，采用了四个二极管构成桥式整流电路，具有更好的效果。
在这种方法中，通过四个二极管的开关状态，将正负半个周期的交流电信号经过桥式整流电路转换为单向的直流电信号。
相比于二极管整流法，桥式整流法能够充分利用交流电信号的正负半个周期，使输出的直流电压稳定性更高。
3.变压器整流方法变压器整流方法是一种通过变压器和整流电路结合的方法来实现交流变直流。
在这种方法中，首先使用变压器将交流电信号降压或升压到合适的电压范围，然后将降压或升压后的信号输入到整流电路中进行整流，从而将交流电转换为直流电。
这种方法具有电压稳定性好、效率高的特点，适用于对电压要求较高的场合。
4.电压倍增整流方法电压倍增整流方法是一种通过倍压整流电路将交流电信号转换为直流电的方法。
在这种方法中，使用电容和二极管构成的倍压整流器来提高输出直流电的电压。
倍压整流器的原理是在整流过程中通过电容的储能效果，将交流电信号的峰值电压放大到更高的电压水平。
这种方法适用于对输出电压较高的直流电要求的场合。
5.变频直流变换器变频直流变换器是一种通过将交流电转换为高频交流电，然后再将高频交流电转换为直流电的方法。
在这种方法中，首先使用变频器将交流电信号转换为稳定的高频交流电，然后通过整流电路将高频交流电转换为直流电。
什么是交流电什么是直流电以及交流电怎么转换成直流电
什么是交流电什么是直流电以及交流电怎么转换成直流电吴定鸿交流电alternating current ，简称为AC。
发明者是尼古拉·特斯拉(Nikola Tesla，1856—1943)。
交流电也称“交变电流”，简称“交流”。
一般指大小和方向随时间作周期性变化的电压或电流。
它的最基本的形式是正弦电流。
我国交流电供电的标准频率规定为50赫兹，日本等国家为60赫兹。
交流电随时间变化可以以多种多样的形式表现出来。
不同表现形式的交流电其应用范围和产生的效果也是不同的。
交流电以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。
正弦电流（又称简谐电流），是时间的简谐函数。
当线圈在磁场中匀速转动时，线圈里就产生大小和方向作周期性改变的交流电。
现在使用的交流电，一般是方向和强度每秒改变50次。
我们常见的电灯、电动机等用的电都是交流电。
在实用中，交流电用符号"~"表示。
电流i随时间的变化规律，由此看出：正弦交流电需用频率、峰值和位相三个物理量来描述。
交流电所要讨论的基本问题是电路中的电流、电压关系以及功率（或能量）的分配问题。
由于交流电具有随时间变化的特点，因此产生了一系列区别于直流电路的特性。
在交流电路中使用的元件不仅有电阻，而且有电容元件和电感元件，使用的元件多了，现象和规律就复杂了。
交流电，是指大小和方向随时间作周期性变化的一种电流。
交流电是用交流发电机发出的,在发电过程中,多对磁极是按一定的角度均匀分布在一个圆周上,使得发电过程中,各个线圈就切割磁力线,由于具有多对磁极，每对磁极产生的磁力线被切割产生的电压、电流都是按弦规律变化的，,所以能够不断的产生稳定的电流。
交流电的频率一般是50赫兹,即每秒变化50次.当然也有其它频率.如电子线路中有方波的、三角形的等，但这些波形的交流电不是导体切割磁力线产生的，而是电容充放电、开关晶体管工作时产生的。
如何将12伏交流电改成12伏直流电？
如何将12伏交流电改成12伏直流电？
交流变直流——整流，直流变交流——逆变。
提问者想把12V交流电转化成12V直流电。
这里所指的12V交流电应该是家庭常用的220V频率为50HZ的单相交流电经过变压器降压转化而来的吧。
常用的交流电为频率50HZ的正弦波，也有其它类型的交流电，比如三角波、方波等，若是其它的形式的交流电，整流后的电压略有不同。
题中未说明，默认为12V、50HZ的正弦波交流电。
整流
常用的整流方式有半波整流、全波整流和桥式整流等。
（U为整流前交流电有效值）
半波整流后的平均有效电压为0.45U，全波整流后的平均有效电压为0.9U，桥式整流后的平均有效电压0.9U。
滤波后，若空载电压都为1.414U，带载后根据负载大小略有差异，半波整流约为（0.5~0.7）U，全波整流和桥式整流约为1.2U。
回到原题，将12V交流电改成12V直流电，使用桥式整流最合适。
滤波
滤波后电压大约12交流电的1.2倍，约14.4V，具体大小跟负载有关，滤波电容一般选择1000μF~4700μF左右，具体大小可根据负载大小、纹波要求进行选择，耐压要求20V以上，选24V即可。
稳压
整流滤波后的直流电压比12V略高，若需要稳定的12V直流电，需要进行稳压处理，最常用的是使用线性三端稳压器7812进行稳压。
7812最大输出电流1.5A，78M12最大输出电流为0.5A，78L12最大输出电流为0.1A。
若电流较大也可以使用三极管作扩流处理。
