焊接质量不符合项辨识与主要缺陷控制对策
焊接质量不符合项辨识与主要缺陷控制对策为了确保焊接质量符合要求，需及时辨识出焊接质量不符合项，并采取相应的缺陷控制对策。
下面将对焊接质量不符合项辨识的方法和主要缺陷控制对策进行详细阐述。
一、焊接质量不符合项辨识的方法1.焊缝外观检查：通过视觉检查焊缝外观，辨识出焊接质量问题。
常见的焊缝外观问题包括焊缝凹陷、焊缝高度不均匀、焊缝表面有气孔、烧孔等。
2.尺寸测量：通过测量焊缝的尺寸，辨识出焊接质量问题。
例如，焊缝宽度不符合要求、焊缝长度不符合要求等。
3.无损检测：利用无损检测方法，包括超声波、射线、涡流、磁粉等，检测焊缝内部存在的缺陷。
例如，焊缝中有裂纹、夹杂物等。
4.机械性能测试：通过对焊缝进行机械性能测试，如拉伸试验、冲击试验等，判断焊接质量是否满足要求。
例如，焊缝强度不达标、冲击韧性不满足要求等。
以上方法综合运用，可以对焊接质量进行全面的辨识。
1.加强工艺管理：制定合理的焊接工艺规程，包括焊接参数、焊接顺序、预热温度等，确保焊接过程能够得到有效控制。
同时，加强操作规程的培训和执行，提高焊接人员的操作技能。
2.材料控制：对焊接材料进行严格的选择和验收，确保材料符合相关标准要求，避免因材料质量问题导致焊接质量不符合。
3.清洁处理：在焊接前，对焊接面进行充分的清洁处理，去除油污、氧化皮等杂质，提高焊缝的质量。
4.缺陷修复：对于焊接质量不符合项，应及时采取相应的修复措施。
例如，焊缝凹陷可采取填充措施，焊缝气孔可采用补焊等方法修复。
5.检测技术改进：引入先进的焊接检测技术，如激光检测、红外检测等，提高焊接质量的检测准确性和效率。
6.过程监控与纪录：建立完善的焊接质量监控和纪录系统，对焊接过程进行实时监控和记录，及时发现问题并采取措施进行修正。
7.建立质量管理体系：依据相关标准，建立焊接质量管理体系，明确各项焊接质量要求和控制措施，提高焊接质量的可控性和稳定性。
总结起来，焊接质量不符合项辨识是确保焊接质量的重要环节，通过合理运用辨识方法和采取适当的缺陷控制对策，能够及时发现和解决焊接质量问题，提高焊接质量水平，确保焊接结构的安全可靠性。

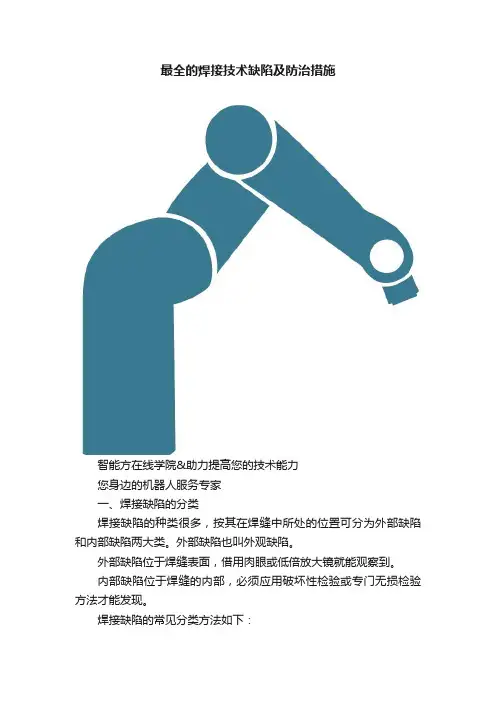

最全的焊接技术缺陷及防治措施
