地质岩心钻探知识培训.
地质勘查单位班组长培训教材——钻探工程(二)(共273页PPT)
第一节 岩矿心的采取
2. 人为因素 2.1 钻进方法选择不合理 钢粒钻进→岩矿心细→对岩矿心的磨损作用； 硬合金钻进→磨损轻微；金刚石钻进→磨损最小。
钻探工程学
2.2 钻具结构选用不合理
不合理的具组合→离心力和水平振动，使岩心受损破坏。 2.3 钻进规程不当
压力↑→钻具弯曲振动→破坏岩心；压力↓· · · · · 简图
图2.俄罗斯专用卡心工具-1
第二节 常用取心工具及方法
对卡簧及卡心操作的要求
钻探工程学
卡簧应有足够强度和弹性。用弹簧钢65锰及调质钢40铬加工，硬度 HRC45—50。 卡簧自由内径＜钻头内径0.3mm±，自由内径过大卡不牢岩心→中途脱 落。自由内径过小→岩心堵塞。 检查卡簧自由内径合适否的方法，将卡簧套在岩心上既有一定抱紧力， 又能在岩心上被轻轻推动。 为减少残留岩心，卡簧安放位置应尽量靠近钻头底部。 正常钻进时不能提动钻具，否则会过早提断岩心，造成岩心堵塞。
第二节 常用取心工具及方法
3.干钻卡取法
钻探工程学
回次终了停水干钻一段，让岩粉聚集孔底塞住岩心即可提钻。但有埋、 烧钻的危险，适用于硬合金钻软或粘性岩层。 4.沉淀卡取法 回次终了停止循环让管内岩屑碎渣沉淀挤塞卡牢岩心。适用软、脆、碎 的岩层反循环钻进。常与干钻法结合使用。 5.楔断器卡取法
回次终了将钻具提出孔外，下入楔断器，利用吊锤冲击楔子将岩心楔断 ，再下入夹具将岩心提出。该法适用于大直径和岩石比较坚硬、完整的岩 矿层钻进。
三、岩矿心取心难度分类
根据我国目前钻探工作所遇到的岩矿层，可大致分为五类。是研究 选用取心方法和工具的依据（表7-2）。
第二节 常用取心工具及方法
一、卡取岩心的方法 1.卡料卡取法
岩土工程勘察野外钻探培训
岩土工程勘察野外钻探培训宁夏海辉岩土工程有限公司2017年10月目录第一章培训安排第二章野外钻探流程第三章野外记录的基本要求第四章岩石和土的形成第五章岩土工程勘察野外钻探记录的技术要求第一节岩土的定名与分类第二节岩土的野外鉴定与描述第三节钻探与取样第四节原位测试第五节地下水第六节记录格式第一章培训安排1、培训目的为保证岩土工程勘察野外钻探记录质量和人员安全，提高记录员的水平和安全意识，统一记录要求，对本单位记录员进行野外钻探培训。
2、培训目标（1）熟悉岩土工程勘察野外钻探的安全注意事项和单位对记录的管理要求；（2）掌握《岩土工程勘察规范》(GB 50021-2001)对岩土工程勘察野外钻探记录的技术要求;（3）掌握岩土的分类、描述的实际操作技能。
第二章野外钻探流程1、放点按照平面图布置，使用RTK或者全站仪放点，把塑料袋或者竹签放在对应的点位，进行标示，标明孔号，孔深，钻孔性质，如取土孔，标贯孔等。
2、进场进场前确认场地道路的通畅，进场后，确认场地是否存在安全隐患，如是否有高压线，地下管道，天然气管道，自来水管道，光缆，高空坠物等。
3、钻探如有以上安全隐患，需要移孔，移孔后在原始记录标明移孔方向和距离，用水准仪测量标高的变化方可开孔。
开孔前必须带安全帽。
开孔后，初见水位之前尽量干钻，测量水位深度，水位之后可以用泥浆护壁钻进。
按照平面图要求，取样，标贯，动探严格按照规范要求。
确保孔深达到设计要求。
钻探结束后，泥浆坑进行回填，孔口封闭，第二天进行水位测量。
第三章野外钻探记录的基本要求1、记录应按要求真实、准确、完整，满足规程、规范和相关的管理要求。
2、记录应保持清晰、易于识别和检索，并应妥善保存，不得丢失、损坏或损毁。
3、记录应采用黑色铅笔，硬度一般应采用H、HB、B。
4、记录不得涂改；必要时可以更正，更正应采用划改法，划改后应能识别原有内容和更正后内容；更正一般由记录员进行，其他人员更正时或更正后应与记录员进行确认，防止发生错误。

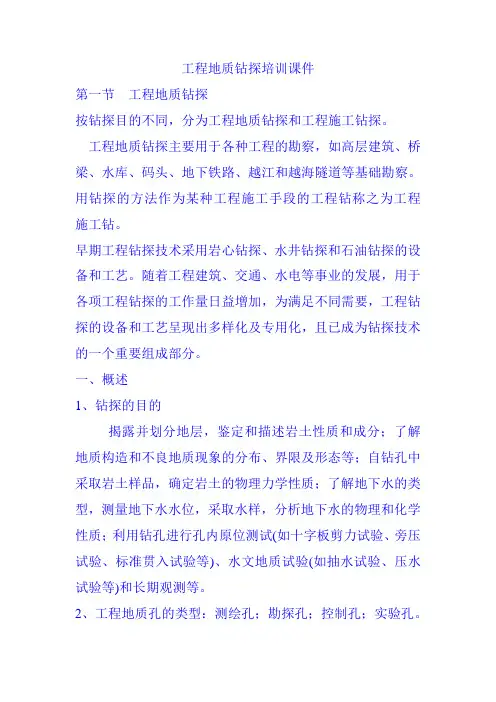

工程地质钻探培训课件
工程地质钻探培训课件第一节工程地质钻探按钻探目的不同，分为工程地质钻探和工程施工钻探。
工程地质钻探主要用于各种工程的勘察，如高层建筑、桥梁、水库、码头、地下铁路、越江和越海隧道等基础勘察。
用钻探的方法作为某种工程施工手段的工程钻称之为工程施工钻。
早期工程钻探技术采用岩心钻探、水井钻探和石油钻探的设备和工艺。
随着工程建筑、交通、水电等事业的发展，用于各项工程钻探的工作量日益增加，为满足不同需要，工程钻探的设备和工艺呈现出多样化及专用化，且已成为钻探技术的一个重要组成部分。
一、概述1、钻探的目的揭露并划分地层，鉴定和描述岩土性质和成分；了解地质构造和不良地质现象的分布、界限及形态等；自钻孔中采取岩土样品，确定岩土的物理力学性质；了解地下水的类型，测量地下水水位，采取水样，分析地下水的物理和化学性质；利用钻孔进行孔内原位测试(如十字板剪力试验、旁压试验、标准贯入试验等)、水文地质试验(如抽水试验、压水试验等)和长期观测等。
2、工程地质孔的类型：测绘孔；勘探孔；控制孔；实验孔。
3、钻探的特点工程地质钻探既不同于固体矿床钻探(岩心钻探)，也不同于水文地质钻探，其主要特点有以下几点：①工程地质钻探主要是在覆盖层中，孔深较浅，一般在50m以内。
孔径依照工程地质勘察的目的而定，其变化范围较大。
②在钻进过程中，不仅查明岩土的种类和性质、岩土的层位和厚度等一般地质、岩土特征，还要查明岩土的原状性。
如岩土的裂隙程度、密实程度、含水情况及风化特点等。
钻进过程中要连续或间隔地用取土器采取原状样品。
③孔内要进行各种试验工作，占用的时间较多，往往比钻进的时间还要长；钻进条件变化大，勘察对象分散。
④完孔时必须止水，以封闭地下水循环的人工通道。
二、钻探设备随着工程地质勘察规模的增大和地下建筑的发展，适宜于工程地质钻探的钻机也在不断地发展。
从初期的手摇钻机及利用岩心钻机进行工程地质钻探，发展到专门进行工程地质钻探的钻机。
这种钻机的种类较多，其功能各异，以适应不同的岩土钻进。
钻探职业技能培训教材
用和环境保护等方面的知识。
水文地质调查与水资源开发
水文地质调查
介绍水文地质调查的目的、内容和方 法，阐述地下水的形成、分布、运动 规律等基本知识。
水资源开发
介绍水资源开发的基本流程，包括取 水、输水、储存和供水等环节，以及 水资源保护和可持续利用等方面的知 识。
钻探质量与安全
强调钻探质量与安全的重要性，介绍相关标准和规范，以及预防和处 理钻探事故的方法。
矿产资源勘探与开发
矿产资源概述
介绍矿产资源的分布、种类、经 济意义等，阐述矿产资源勘探与
开发的重要性。
矿产资源勘探
介绍矿产资源勘探的方法和技术， 包括地质调查、地球物理勘探、
地球化学勘探等手段。
矿产资源开发
04
钻探地质应用
地质勘查中的钻探技术
钻探技术概述
钻探技术是地质勘查中一种重要的勘探手段，通过钻孔获取地下岩芯 和岩屑，分析其成分、结构和构造，以推断地下地质情况。
钻探设备与工具
介绍钻探设备，包括钻机、钻头、钻杆、泥浆泵等，以及常用钻探工 具及其使用方法。
钻探工艺流程
详细介绍钻探工艺流程，包括钻孔设计、钻机安装、钻进、取芯、岩 芯编录、钻孔冲洗、孔深测量等环节。
总结词
严格样品处理与保存
详细描述
样品处理与保存是保证样品质量和数据准确性的重要环节 。需要采取有效的措施对采集的样品进行编号、分类、清 洗、干燥等处理，并按照规定进行保存和运输，避免样品 受到污染和损坏。
钻孔质量检测与评估
总结词：全面检测
详细描述：钻孔质量的检测与评估是保证钻探工作质量的重 要环节，需要进行全面的检测和评估。包括钻孔的孔径、孔 深、孔斜、孔内状况等方面的检测，以及岩心样品的质量、 数量等方面的评估。
地勘钻探工培训计划
地勘钻探工培训计划一、培训目标通过本次培训，使学员了解地勘钻探的基本知识，掌握钻探设备的使用技能，提高工作安全意识和能力，为今后的岗位工作做好充分的准备。
二、培训对象地勘钻探工人、初级技师及相关专业的学生。
三、培训内容1. 地勘钻探的概念及重要性2. 钻探设备的结构和工作原理3. 钻探工作的基本流程和技术要点4. 钻孔配管及深孔钻进5. 钻井液的性能及使用6. 钻井液循环系统及其原理7. 钻井管柱及井下工具的选择和使用8. 钻井过程中的常见问题及处理方法9. 钻井设备的维护保养四、培训方式1. 理论讲授：利用课堂讲授的形式，传授地勘钻探的相关理论知识。
2. 实地操作：安排学员参与实际钻探作业，亲自操作钻探设备。
3. 案例分析：结合真实案例，分析钻井过程中遇到的问题及解决方法。
4. 视频教学：展示钻探设备的使用过程及注意事项。
5. 现场考察：组织学员到钻探现场进行实地考察，了解实际操作情况。
五、培训时间安排本次培训为期10天，每天8小时，周末休息。
六、培训地点培训将在专门的地勘实验基地进行，确保学员能够参与真实的钻探作业。
七、培训师资1. 地勘领域资深专家：负责理论知识的讲授。
2. 专业技术人员：负责实际操作的指导和培训。
3. 安全管理专家：负责安全意识培训及紧急情况处理的演练。
八、培训考核1. 理论考核：学员需通过理论考试，达到及格标准。
2. 实际操作考核：学员需参与实际钻探作业，能够熟练操作钻探设备。
3. 安全演练考核：学员需参与安全演练，并能熟练掌握应急处理程序。
九、培训后续培训结束后，学员将获得相应的培训证书，并可根据自身的实际情况参加相应的考核，获得相关的职业资格证书。
十、备注本次培训将以严谨的态度和负责任的态度进行，确保学员能够全面掌握地勘钻探的相关知识和技能，提高工作能力和安全意识。
同时，我们也希望学员在培训结束后能够牢固树立起对安全生产的意识，严格遵守相关规章制度，做到有法可依、有法必依、执法必严。
地质岩心钻探知识培训共94页
ห้องสมุดไป่ตู้
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
地质岩心钻探知识培训
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
右--安全培训-地质岩心钻探规程
•加入顺序
先加分子量小的无机化学材料，再加有机高分 子化学材料。
•维护与管理
施工中需要用多种、消耗量大或很难溶解的化 学处理剂时，预先用水溶解，循环过程中缓慢流入 循环槽。 使用冲洗液的现场应配备漏斗黏度计、比重秤、 失水量仪、含砂量仪和 pH 试纸；泥浆管理员每班 至少测定一次冲洗液的常规性能，并将测得的数据 记入班报表内。 需要转化冲洗液类型时，应在实验室内先做试验， 使用化学处理剂要注意防毒、防腐蚀。现场和 实验室应配备必要的劳动保护用品。
7 金刚石钻探 8 金刚石绳索取心钻探
金刚石钻头和扩孔器的选择 金刚石钻进适用于中硬以上岩层。一般聚晶金刚 石、金刚石复合片（PDC）、烧结体钻头适用于 3～7 级岩层，单晶孕镶金刚石钻头适用于 5～12 级完整和 破碎岩层，天然表镶金刚石钻头适用于 4～10 级完整 岩层。 金刚石钻头与扩孔器的规格、性能，应符合相关 产品标准的规定。 根据岩石的硬度、可钻性、研磨性和完整程度及 孔内条件，合理选择金刚石钻头与扩孔器的镶嵌类型、 胎体性能、金刚石的质量和粒度、金刚石浓度、水口 形状及其数量和大小、底唇形状等。
2 规范性引用文件 3 基本规定
3.1
表 1
钻孔口径系列
规格代号及对应的公称口径
公称口径只代表理论钻孔口径尺寸， 以便于统一钻具的规格系列，实际的钻 头、扩孔器外径尺寸可根据不同的钻进 方法和地层情况在合理范围内确定。
3.2
表 2
钻孔深度
地质岩心钻孔深度 （米）
3.3
岩石钻进特性
• 岩石的可钻性 岩石被碎岩工具钻碎的难易程 度。与钻进时效的关系， • 岩石的研磨性 岩石对碎岩工具的磨损能力 • 岩石完整程
• 10 • 11
定向钻探与定向取心 空气反循环取样钻探
钻探培训讲义
钻探培训讲义1.机组组成：KD—100型钻机主要由电动机、传动箱（变速箱）、卷扬机、回转器构成。
KD100型钻机机组由主机和水泵组组成。
主机是由变速箱、回转器、卷扬机、抱闸、卡盘、动力及联接板、支柱、滚筒装置、气路、皮带轮护罩等部件组成。
水泵组是由底架、减速箱、水泵、电动机等部件组成。
2.机组主要机构的作用：1）变速箱：作用：改变回转器和卷扬机的转速；2）回转器：作用：使钻具回转和钻进。
手轮的作用有三：a、当气压不足时，可以用手轮辅助给压，b、突然停电或电动机发生事故时，用手轮将钻具提出来，c、掌握孔底的变化。
3）卷扬机的作用：升降钻具。
4）抱闸的作用：控制卷扬机的提升，制动、下放钻具。
5）卡盘的作用：将钻杆卡住，并把主轴的旋转运动及轴向运动传给钻具。
6）动力及联接板的作用：联接电动机和变速箱，并调节三角皮带的松紧的等。
7）支柱的作用：支撑钻机。
8）气路的作用：将压缩空气进行过滤、调压、分配进入气缸的上腔或下腔。
9）滚筒装置的作用：打上斜孔时，把它安装在变速箱上，可以防止钢丝绳与变速箱体彼此磨伤。
10）减速箱的作用：将电动机转速减低15倍，并将电动机动力传给水泵。
11）水泵的作用：抽送冲洗液。
3.KD—100型钻机主要技术参数钻探培训讲义钻探是矿床勘探工作中的重要手段，利用钻探可以对矿体进行追索和圈定，了解矿体与围岩的埋藏条件和矿石质量以及地下水对矿床开采的影响等。
岩芯钻进方法常用的用硬质合金钻进、钢粒钻进、金刚石钻进。
（一）岩石的物理机械性质岩心钻探的对象是岩石。
岩石由本身矿物成分，内部结构不同，受成因条件及地质作用的影响而表现出许多特点。
1. 硬度岩石的硬度是指岩石抵抗其他物体压入的阻力或叫做抗压入强度。
岩石越硬，则合金等越难切入岩石，因此对钻进效率的影响很大。
2. 强度岩石的强度是指岩石在各种应力——拉伸、压缩、弯曲、和剪切应力作用下，抵抗破碎的强度。
3. 研磨性研磨性：是指在钻进中，岩石磨损切削具（合金、钢粒和金刚石等）的性质。
钻探作业安全技术培训
钻探作业安全技术培训
1. 培训目的
本次培训旨在提高钻探作业人员对安全技术的认识和应用能力，减少钻探作业中的安全事故发生，保障人员和设备的安全。
2. 培训内容
2.1 钻探作业安全意识
- 了解钻探作业中的潜在危险和安全风险
- 掌握事故预防和应急处理的基本知识
- 研究安全规章制度和操作规程
2.2 钻探设备的安全操作
- 研究如何正确使用钻机、钻头和相关设备
- 熟悉设备维护和检修的方法
- 掌握日常巡检和故障排除的技巧
2.3 钻探现场安全管理
- 研究合理设置作业区域和安全防护措施
- 了解作业现场的安全要求和管理流程
- 掌握选址、铺设防滑垫等钻探场地的安全措施
2.4 紧急情况应急处置
- 研究钻探作业中常见的紧急情况处理方法
- 掌握报警、疏散和急救的基本技能
- 熟悉相关应急设备的使用方法
3. 培训方式
- 培训将采用理论研究与实际操作相结合的方式进行
- 班内教学，包括讲座、案例分析和互动讨论
- 现场演练，包括设备操作、事故模拟和应急处置演练
4. 培训评估与考核
- 培训结束后将进行培训评估，以了解培训效果
- 考核方式: 闭卷考试+实际操作考核
- 合格标准: 符合安全规章制度要求，并能熟练应用所学知识和技能的人员
5. 培训后续
- 培训结束后，将持续跟进钻探作业安全情况
- 定期组织培训后的复与演练活动
- 强化钻探作业人员的安全意识和技能，提高整体的安全水平
以上为《钻探作业安全技术培训》的培训大纲。
请各位参训人员务必全程参与，积极研究，并将所学应用于实际工作中，共同维护好钻探作业的安全与稳定。
谢谢！。
钻探职业技能培训教材PPT课件
•4.5 绳索取心钻技术参数的选择
•4.6 取心操作
•4.7 绳索取心钻进操作技术要求
•4.8 绳索取心钻进冲洗液
•4.9 操作注意事项
14
.
4.1 绳索取心钻进优点
•钻进效率高 •地质效果好 •钻头寿命长 •有利于复杂地层钻进、孔内安全和便于测斜工作 •减轻劳动强度 •降低钻探成本
15
.
4.2 绳索取心钻进缺点
6
.
1.3 钻探工艺
•1.3.1按破碎岩石的外力作用方式可分为冲击钻进、回转 钻进、冲击回转钻进、振动钻进和喷射钻进等。 •1.3.2按钻进时是否取岩心（或矿心），可分为取心钻进 和不取心钻进。 •1.3.3按破碎岩石所使用的磨料，又分为硬质合金钻进、 钻粒钻进和金刚石钻进等。
7
.
1.4钻探工程的应用
艺
2
.
1、钻探工程概述
1.1钻探工程概念 1.2钻探发展史 1.3钻探工艺 1.4钻探设备 1.5钻探工程常用的几个术语 1.6钻孔口径系列
3
.
1.1钻探工程概念
钻探工程是指在地质勘探和建筑基础勘查中， 用钻机按一定设计角度和方向施工钻孔，通过 钻孔采取岩心（或矿心）、岩屑或在孔内下入 测试仪器，以探查地下岩层、矿体、油气和地 热等的工程，简称钻探 。钻探工程研究的对象 主要包括钻进工艺和钻探设备两方面的内容。
•使用前，应检查钻杆螺纹是否有损坏现象；使用时，应定期用 丝扣油润滑钻杆螺纹。 •钻杆立根应放在立根木质板上，并根据立根长度架设一至二道 支撑梁，防止钻杆弯曲变形。 •钻杆与接头螺纹磨损严重、连接旷动或有明显变形的，均不得 下入孔内应及时更换。 •拧卸钻杆时，应使用多触点自由钳，禁止用大锤敲击。
20
工程地质钻探培训方案
工程地质钻探培训方案一、培训目的工程地质钻探是工程地质勘察的重要手段，对于工程建设的安全和质量具有至关重要的作用。
因此，开展工程地质钻探培训，旨在提升工程地质钻探人员的专业技能和实际操作能力，使其能够熟练地开展工程地质钻探工作，确保钻探数据的准确性和可靠性，为工程建设提供可靠的地质勘察数据。
二、培训内容1. 工程地质基础知识（1）地质学基础：地质学原理、地层划分、构造地质学等（2）岩土工程基础知识：岩土工程力学、岩土地质模型等2. 钻探设备和工具（1）钻机类型及特点（2）钻探工具和辅助设备3. 钻探方法和技术（1）钻孔设计及施工方案（2）钻井技术和钻进方法（3）钻井过程中的质量控制4. 钻探数据分析和报告编制（1）常用的钻孔资料和观测数据（2）钻探实验室分析方法（3）地质钻探报告编制规范5. 安全生产和环境保护（1）钻探现场安全管理（2）环境保护要求和措施6. 实际操作实训（1）钻机操作实训（2）钻探工艺流程实操（3）钻探数据分析与报告编制实战演练三、培训对象1. 具有相关专业背景的在职工程地质钻探人员2. 对工程地质钻探感兴趣的相关专业学生3. 相关企业和单位的技术人员四、培训方案1. 培训方式：结合理论教学和实践操作，采取课堂讲授、案例分析、现场实训等多种教学手段。
2. 培训周期：根据培训内容设置，一般为1-2个月的集中培训时间，可根据实际情况适当延长。
3. 培训地点：教学场地选取在钻探设备和工具设施齐备的学校或相关企业单位，保证实操训练条件。
五、培训师资1. 主讲教师：选取有丰富实际钻探经验和专业教学经验的工程地质专家和资深钻探工程师。
2. 实操指导：实操训练采用一对一指导或小组指导的方式，确保学员能够得到充分的实践操作机会。
六、培训考核1. 以学员学习情况和实操能力为主要考核指标，包括理论成绩和实操表现。
2. 考核方式包括笔试、实操考核和综合评价等多种形式，保证培训效果的全面评估。
3. 结业考核合格者颁发结业证书，证明其通过了工程地质钻探培训并具备相关能力。
岩心钻探工艺培训资料
岩心钻探工艺岩心钻探工艺一、前言钻探工程是获得地下蕴藏的真实地质资料（如岩、矿、地温、地下水等）和直接信息的一种技术。
通过钻探可对所取得的地质和矿产资源参数作出最终可靠的评价。
探矿工程包括钻探工程、坑探工程、矿产管理、安全技术等多方面的技术，其中以钻探工程的工作量为最大，作业范围也很广。
钻探工程包括钻进工艺和钻探设备两方面。
两者之中，以钻进工艺为主，钻探设备是实现钻进工艺要求的专业机械设备，它对钻进工艺具有重要的保证作用。
新中国成立后，百业待兴，党和政府十分重视地质勘探工作，1952年成立了地矿部，建立了探矿科研和设计机构，开展了钻探科学技术的研究和新设备的研制，建立了探矿机械厂和地质仪器厂，创建了地质院校，举办了专门训练班，培养了大批的钻探技术人才，成立了专业的地质队伍，钻探技术有了飞速的发展，技术水平不断提高。
钻探工作者不断努力辛勤劳动取得了卓越的成就，1956年3 月3 日至6 月22 日，我国第一口定向双筒井钻成；1963年人造金刚石研制成功，并用于制造金刚石钻头，开启了中国人造金刚石钻进的篇章；1974年6月，我国第一条钻井船——“勘探一号”，在黄海试钻成功，谱写了海上油气钻探的新篇章；1978 年我国第一条坐地式钻井船——“胜利一号”开始作业。
矿山勘探成果显著，有六十多种矿产取得了可供工业设计使用的储量。
先后建立了石油、煤炭、钢铁、有色金属、化工产品等大型矿产基地，形成了能源与原材料矿产品的强大供应系统，推动着我国工农业生产、国防科技、国民经济等蓬勃发展，国家日益强盛，人民生活水平不断提高，中国从此摘掉了一穷二白的贫穷帽子。
改革开放以来，由计划经济转向市场经济，钻探工作的服务领域发生了巨大变化，钻探技术迅速向水利、建筑基础工程、地质灾害防治、环境调查保护等诸多领域拓展。
钻探技术已经紧紧融入了我们的生活：建造高楼大厦需要钻探技术提供地层的承载力、边坡治理需要钻探技术锚固、桥基、坝址、水库、路基建设需要钻探技术提供支撑，地灾评估需要钻探技术提供依据，石油、天然气、矿产的勘探及开采需要钻探技术提供资料，开发地下热水、热能、坑道掘进指示孔、探气孔、深水孔、通风孔、投料孔、灌浆孔、避难孔以及建筑安装管线的钻孔等都离不开钻探技术，钻探技术的发展与一系列国计民生重大事业密切相连与国家繁荣富强息息相关。
钻探工班组技能培训计划
钻探工班组技能培训计划一、培训目的钻探工是石油勘探开发的重要一环，技能的熟练程度直接影响到勘探作业的效率和质量。
因此，大力加强钻探工的技能培训是摆在我们面前的一项重要任务。
通过本次培训，旨在提高钻探工的专业水平，增强其实践操作技能，提高处理突发事件的能力，培养钻探工的团队合作精神，力争在石油勘探开发工作的各个环节都能做到精益求精、稳步高效。
二、培训对象本次培训的对象是公司在职的钻探作业人员，包括钻机操作员、岩心观察员、地质勘探员、地面作业人员等，共计100人。
三、培训时间为期三个月，每周进行一次集中培训，同时结合实际作业进行现场实习。
四、培训内容1. 基础理论知识培训(1) 钻探工作原理与技术(2) 钻机结构与原理(3) 钻井液的种类与作用(4) 钻头及其选择(5) 钻孔的稳定控制2. 操作技能培训(1) 钻机操作技能(2) 钻井液配制与使用(3) 钻具的组装与拆解(4) 岩芯的采集、处理与保存(5) 钻井作业安全操作规程3. 突发事件应急处理(1) 防范突发事件的重要性(2) 突发事件识别与分类(3) 危机公关处理技巧(4) 突发事件演练4. 团队合作与沟通(1) 团队合作意识的培养(2) 沟通技巧的培训(3) 团队危机处理演练(4) 团队建设活动五、培训方法1. 讲授式教学通过讲师进行理论知识的讲解，让学员掌握相关的基本理论。
2. 实践操作在钻井现场进行实际操作，让学员熟悉操作流程，提高操作技能。
3. 案例分析针对历次钻探作业中出现的突发事件进行案例分析，让学员学会应对危机的方法。
4. 情景模拟设计实际作业中可能出现的情景进行模拟演练，提高应变能力。
5. 考核评价经过培训后，对学员进行综合考核评价，评定培训效果。
六、培训考核1. 理论知识考核对学员掌握的基础理论知识进行考试，通过率达到80%以上。
2. 操作技能考核进行实操考核，要求学员能够独立完成钻井作业流程，出现问题时能够及时处理。
3. 突发事件演练考核设计突发事件演练方案，在模拟的情景下对学员进行考核评价，考核合格率达到90%以上。
岩芯钻探工程基本理论知识课件
口径代号 普通岩心钻头外径 普通扩孔器外径 X系列套管外径 X系列套管内径 W系列套管外径 W系列套管内径 套管钻头外径 套管钻头内径 套管扩孔器外径 打入式套管鞋外径 打入式套管鞋内径 钻进式套管鞋外径 钻进式套管鞋内径 套管接箍外径 套管接箍内径
E 46.5 47 45 38 45 37.5 46.5 34．5 47 45 38 46.5 37.5 45 37.5
用法。这种方法在大多数钻孔中都可以使用。 (二).综合使用方式 当K=0.7时，可采用此法。在钻第一个钻孔深度一半 的过程中，把钻杆立根依次标记接到钻杆柱上使用。 在钻进完深度的一半后，提钻时把这些立根依次放于 立根台上待用。而在继续钻进时把其他未用的一半立 根一起下入孔中，在继续向深部钻进时，把原上部用 过的立根按照与原来相反的次序接到钻杆柱上继续使 用。在钻进第二个钻孔时，把钻进第一个钻孔用过的 立根完全按照相反的次序使用。这种方法可以使钻杆 的寿命大大提高。 施工过程中，钻杆接头的拧卸端必须涂丝扣油、垫密 封圈。 使用绳索取心钻杆必须遵守以下规定： （1）、钻杆下孔前，用“通棒”(外径比钻杆内径小
A 60 60.5 58 49 58 48 60 46 60.5 58 49 6O 48 58 48
B 76 76.5 73 63 73 61.5 76 57 76.5 73 63 76 62 73 61.5
N 95 95.5 91 80 91 78 95 75 95.5 91 80 95 79 91 78
钻进方法和工作条件不同钻进工具有不同的种类、 型式。
GB/T 16950-1997 金刚石岩心钻探钻具设备 本标准规定了金刚石岩心钻探钻孔深度在 1500m 以内，适用于不同地层的单层岩心管、 多种设计的双层岩心管以及钻杆、套管的型 式、尺寸、主要机械性能、连接螺纹等技术 内容。 金刚石岩心钻探常规钻具分为单层岩心管、 双层岩心管两大类。口径规格依国际通用的 R,E,A, B,N,H,P,S作为代号，规格代号及对应 的公称口径见表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 如果泵压突然大幅度下降，多是钻具折断或脱扣。
➢ 7.6 金刚石钻进操作技术要求 ➢ 7.6.1 下钻 ➢ 7.6.1.1 下钻时，操作人员对孔内情况要做到心中有数，
随着复合片磨钝，接触面积增加， 钻压可逐渐增大。
➢ 7.5.1.4 在软岩层中钻进应用较小的钻压，在完整、中 硬到坚硬或强研磨性的岩层中钻进应适当加大钻压； 在破碎、裂隙和非均质的岩层中钻进应适当减小钻压， 一般降低25%～50%。
➢ 7.5.1.5 在钻孔弯曲、超径的情况下，钻压应适当减小。
➢ 7.5.2 转速
➢ 7.3.2 钻头与扩孔器及卡簧间要合理配合,要求如下： ➢ a) 扩孔器的外径应比钻头外径大0.3mm～0.5mm，岩
层坚硬时应采用下限数值；
➢ b) 卡簧的自由内径应比钻头内径小0.3mm～0.5mm。 卡簧应在上一回次岩心上测试，以不脱落、不卡死为 宜。
➢ 7.5 金刚石岩心钻进技术参数 ➢ 7.5.1 钻压 ➢ 7.5.1.2 孕镶钻头单位压力为0.5kN/cm2～1.0kN/cm2。 ➢ 7.5.1.3 复合片钻头按每个复合片0.5kN～1.0kN计算，
设备、生产、技术、地质等部门验收合格方可正式开 钻。
➢ 6.2 硬质合金钻进技术参数选择 ➢ 6.2.3 泵量 ➢ 应满足冲洗液上返速度的要求，一般以0.2m/s～0.6m/s
为宜，
➢ 7.2 金刚石钻头和扩孔器的选择 ➢ 7.2.1 金刚石钻进适用于中硬以上岩层。一般聚晶金刚
石、金刚石复合片（PDC）烧结体钻头适用于3～7级 岩层，单晶孕镶金刚石钻头适用于5～12级完整和破碎 岩层，天然表镶金 刚石钻头适用于4～10级完整岩层。
➢ 7.5.2.1 表镶钻头底唇面的线速度范围为1.0 m/s～ 2.0m/s；孕镶钻头底唇面的线速度范围为1.5m/s～ 3.0m/s；复合片钻头底唇面的线速度范围为0.5m/s～ 1.5m/s。粗粒金刚石钻头的转速应低于细粒金刚石钻 头的转速。
➢ V=3.1415926×D×n÷60
➢ 7.5.2.2 中硬完整岩层宜采用高转速；岩层破碎、裂隙 发育、软硬不均，钻进时振动大，则应适当降低转速。 在软岩层中钻进效率很高时，应适当限制钻速。
➢ 4.1 设计的基本要求
➢ a) 每项钻探工程施工前应进行工程设计，未经审批不 得施工；
➢ b) 一个矿区若施工多个钻孔，整个矿区的钻探工程应 有总体施工设计，并选择有代表性的钻孔进行设计， 孔深600m以上或地层变化较大，应进行单孔施工设计。
➢ 5.2.1.2 在倾斜地面平整场地时要做到以下各点：
➢ c) 在悬崖下修筑场地，要除掉崖上活石；
➢ 5.2.1.2 在倾斜地面平整场地时要做到以下各点： ➢ d) 注意可能发生的洪水、泥石流、崩塌、滑坡等自然
灾害，避开泄水区或修筑坚固的 防洪坝。河滩、沟谷 施工注意场地纵长方向应与水流方向一致；
➢ e) 爆破作业时应遵守 GB 6722 的规定。 ➢ 5.3 安装验收 ➢ 设备安装完成后，应调试、维护和试运转。经安全、
➢ a) 当靠山坡一面是坚硬稳固的岩石时，坡度可保持在 60°～80°，若为松散岩石、土 层应不大于 45°。应 排除坡面活石，必要时在场地上方挖积石排水沟；
➢ b) 填方的面积不得超过场地面积的 1/4，填方部分应采 取措施防止坍塌和溜方。孔深超过600m及土层松散、 地形坡度大于30°时，塔基不允许安装在填方部位；
➢ d) 钻头水口的大小，直接影响钻头内外的冲洗液压差，
保持适当的压差，有利于钻头底部岩粉的排出和冷却。
随着钻头胎体消耗，钻头水口要进行修磨，修磨后其 高度不得小于3mm。
➢ 7.5.4 泵压 ➢ 金刚石钻进中要随时观察泵压，根据泵压的变化判断
孔内情况。
➢ 泵压发生小幅度的上升或下降，一般是孔底换层的征 兆；
➢ a) 钻进坚硬、颗粒细的岩层，泵量可小些；钻进软、
中硬、颗粒粗的岩层，泵量应大些；钻进裂隙，有轻 微漏失的岩层，泵量要稍大于正常情况；
➢ b) 孕镶钻头应采用较大泵量，表镶钻头采用较小泵量，
复合片钻头选用的泵量可超过表镶或孕镶钻头泵量的 20%～50%； ➢ c) 在转速较高，钻进速度较快，岩层研磨性较强，岩 屑颗粒较粗时，应选用较大泵量， 反之泵量应减小；
ቤተ መጻሕፍቲ ባይዱ ➢ 3.2 钻孔深度
• 不同的应用领域钻孔深度的划分标准不同，地质岩心
钻探钻孔深度划分见表 2。
• 浅孔：＜300m; 深孔：1000~3000m;
中深孔：300～1000m; 特深孔＞3000m。
➢3.3.1 岩石可钻性
➢GB/T 9151 中规定，地质岩心钻探岩石可钻性是岩石被 碎岩工具钻碎的难易程度，即岩石的抗钻性能，与岩石 的强度、硬度、弹塑性、研磨性和结构特征相关。
➢ 7.5.2.3 正常钻进时，在机械能力、管材强度、钻具稳 定性及其减震、润滑等条件允许的前提下，视地层情 况适当提高转速。
➢ 7.5.3 泵量
➢ 泵量以冲洗液上返速度计算，金刚石钻进上返速度应 大于0.3m/s～0.7m/s(普通金刚石钻进要求）。
➢ 7.5.3.2 泵量应视岩石性质、环状间隙、钻头类型、金 刚石粒度、胎体性能等因素，适当调整:
2015年度地质岩心钻探知识培训
➢ 3.1 钻孔口径系列
• 地质岩心钻探口径系列是钻探工程最基础的规定，依 照国际通用的标准采用 R、E、A、B、N、H、P、S作 为代号，规格代号及对应的公称口径见表 1。
• 公称口径:R/30；E/38；A/48；B/60；N/76；H/96； P/122；S/150。
➢地质岩心钻探岩石可钻性分级采用综合分级法，是以 岩石物理力学性质和岩石局部抗机械破碎能力作为统一 定级的基础，主要以岩石压入硬度为主。
➢3.3.3 岩石完整程度
➢岩石完整程度一般分为：完整、较完整、较破碎、破 碎和极破碎五类。
➢3.4.1 钻探方法的主要类型
➢地质岩心钻探采用的主要钻探方法有硬质合金钻探、 金刚石钻探（含绳索取心钻探）、复合片钻探、冲击回 转钻探、定向钻探、反循环取心取样钻探等。
