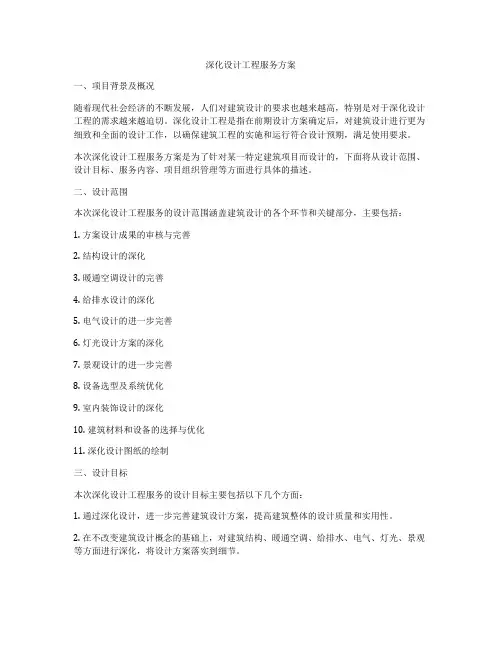

深化设计工程服务方案
深化设计工程服务方案一、项目背景及概况随着现代社会经济的不断发展，人们对建筑设计的要求也越来越高，特别是对于深化设计工程的需求越来越迫切。
深化设计工程是指在前期设计方案确定后，对建筑设计进行更为细致和全面的设计工作，以确保建筑工程的实施和运行符合设计预期，满足使用要求。
本次深化设计工程服务方案是为了针对某一特定建筑项目而设计的，下面将从设计范围、设计目标、服务内容、项目组织管理等方面进行具体的描述。
二、设计范围本次深化设计工程服务的设计范围涵盖建筑设计的各个环节和关键部分，主要包括：1. 方案设计成果的审核与完善2. 结构设计的深化3. 暖通空调设计的完善4. 给排水设计的深化5. 电气设计的进一步完善6. 灯光设计方案的深化7. 景观设计的进一步完善8. 设备选型及系统优化9. 室内装饰设计的深化10. 建筑材料和设备的选择与优化11. 深化设计图纸的绘制三、设计目标本次深化设计工程服务的设计目标主要包括以下几个方面：1. 通过深化设计，进一步完善建筑设计方案，提高建筑整体的设计质量和实用性。
2. 在不改变建筑设计概念的基础上，对建筑结构、暖通空调、给排水、电气、灯光、景观等方面进行深化，将设计方案落实到细节。
3. 保证深化设计的工程实施和运行符合设计预期，满足使用要求，提高工程施工的效率和质量。
4. 对建筑材料和设备进行选择与优化，提高建筑的节能环保性能，并优化设备在使用寿命和性能上的平衡。
5. 通过深化设计图纸的绘制，提高施工图纸的准确性和全面性，为工程施工提供更加可靠的技术支持。
四、服务内容1. 深化设计服务的设计方案审核与完善在深化设计服务中，首先要对原有的设计方案进行全面的审核，主要包括建筑结构、暖通空调、给排水、电气、灯光、景观等方面。
然后，在不改变设计概念的前提下，对方案进行进一步完善，包括对建筑功能分区、通风与日照、建筑高度、建筑结构形式等方面进行细节的优化，确保设计方案的合理性和完整性。
学校工程深化设计方案
学校工程深化设计方案一、项目背景随着城市化进程不断加快，城市人口持续增加，学校教育设施也在不断扩建和改造。
为了提高学校的教学质量和教学环境，本次设计旨在对学校工程进行深化设计，以满足学校发展和城市化建设的需求。
二、项目概况1. 项目名称：学校工程深化设计方案2. 项目地址：XX市XX区3. 项目规模：占地面积10000平方米，建筑面积5000平方米4. 项目内容：学校综合教学楼、实验室、图书馆等建筑设施5. 项目用途：用于提供学生教育和教学活动的场所三、设计理念本次深化设计方案注重以学生为中心，以提高教学效果和教育质量为出发点，充分考虑学校的教学需求，围绕提高学校教育设施的使用效率和舒适度，力求让学校成为学生学习和成长的乐园。
四、设计内容1. 学校综合教学楼设计本设计方案将学校综合教学楼规划为5层建筑，包括多功能教室、实验室、教师办公室等功能区域。
其中，教室采用倾斜式排列，以提高学生的视野，增加教学互动的可能性；实验室配备先进的实验设备，以满足学生的实践教学需求；教师办公室设有独立的休息区域，以提供良好的工作环境。
2. 图书馆设计本设计方案将图书馆规划在学校综合教学楼的第三层，面积约为1000平方米，配备丰富的图书资源和多媒体设备。
图书馆内部采用宽敞明亮的设计风格，设有阅览区、自习区和多媒体资源区，以满足学生的阅读和学习需求。
3. 学校生活区设计本设计方案将学校生活区规划在综合教学楼的地下一层，包括餐厅、休息区、运动场所等功能区域。
餐厅采用自助餐形式，提供营养均衡的饮食，休息区设有舒适的沙发和休闲设施，运动场所提供多种体育设施，以提供学生全面的生活服务。
四、设计特色1. 人性化设计本次设计方案充分考虑学生的身心健康和成长需求，以人性化设计为出发点，为学生提供良好的学习和生活环境。
2. 节能环保本次深化设计方案将采用节能环保的建筑材料和设备，以提高学校设施的能源利用效率和环境保护水平。
3. 多功能性本次设计方案充分考虑学校设施的多功能性，为学生提供全方位的教育服务和生活服务。
对于本工程的需要深化设计的方案及阐述
1 对于本工程的需要深化设计的方案及阐述1.1深化设计管理方案施工总承包单位在工程实施过程中，是连接业主、设计院、监理公司和现场的桥梁，其主要职能是施工组织和协调。
在工程设计方面，施工单位要作为设计院的重要补充来协调和加强现场的设计管理工作，这也是施工单位在工程实施过程中重要的技术管理工作内容之一，因此我们特别单独列出来详细说明，上述工作主要体现在：依靠自身技术力量进行深化辅助设计、根据现场实际进行图纸审查、通过设计咨询了解设计意图、组织各专业单位进行设计交底、强化变更管理保障业主利益。
1.1.1深化设计对于本工程实施的重要性本工程建筑规模大，风格新颖独特，结构型式复杂，专业涉及多。
可以预见，施工图深化设计的顺利及时与否，将是影响本工程能否顺利施工的一个关键。
为此，我公司将充分发挥自有设计力量，在项目经理部下设置深化设计部，承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交工程师认可，对不属于自营范围的工作，担负起设计协调的职责，保证工程的连续施工。
1.1.2本工程深化设计内容本工程的深化设计工作内容主要表现在：混凝土结构工程深化设计、幕墙工程深化设计、装饰装修深化设计、机电工程（含综合布线）的深化设计以及各专业之间的设计协调。
1.1.3深化设计管理流程1.1.3.1外幕墙工程施工图设计协调管理（1）总包商在现场配备幕墙专业工程师，对接幕墙工程分包商，协调幕墙设计与现场相关事宜。
（2）及时将结构工程设计变更信息通知幕墙工程分包商，确保幕墙深化设计与主体结构一致。
（3）协调幕墙工程设计进度，确保幕墙工程按总控进度计划插入施工。
1.1.3.2装修工程施工图设计协调管理（1）协调装修工程分包商根据工程总体进度制定详细的图纸设计计划，包括装修方案设计计划，顾问公司对装修设计方案的审定，装修施工图设计计划，装修方案消防报审计划等一系列分解计划。
（2）总包将积极协调装修工程设计和机电工程设计相互交叉问题，将矛盾消化解决在施工图设计阶段，避免因管、线、面打架或各专业不一致而导致的返工、拆改等工作。
施工单位进行图纸深化设计的目的及具体做法
施工单位进行图纸深化设计的目的及具体做法导言“深化设计”是指在业主或设计顾问提供的蓝图的基础上，结合各专业图纸及施工现场实际情况，对图纸进行细化、补充和完善。
深化设计后的图纸满足业主或设计顾问的技术要求，符合相关地域的设计规范和施工规范，并通过审查，图形合一，能够直接指导现场施工，确保最终效果更加美观合理。
深化设计的目的目前国内建筑市场上发展趋势是EPC模式，EPC管理模式最大的特点是实行（设计）、采购、施工一体化，把资源最佳配置结合在工程项目上，减少工程链环节，真正体现风险与效益、责任与权利、过程与结果的统一。
因此深化设计业务的开展是今后建筑施工企业发展人才需求的趋势。
率先推进深化设计业务的开展，在现阶段可起到以下几方面的作用：1.弥补设计单位施工经验不足的需要设计单位依据国家规范设计图纸时，设计方案对应的技术措施会有一定的延时性，且对施工管理存在个别缺陷和不合理性，而施工单位恰好能凭借自己的施工经验和深化设计能力更直接、更经济、更合理地实现设计意图，为业主节省建筑项目的投资。
2.弥补设计单位对建设材料市场了解不足施工单位是捕捉市场建筑材料产品变化的第一人，它对市场同类材料产品的价格、性能、施工难易度、以及使用后的效果比设计单位掌握的更全面准确。
因此，施工单位（具备深化设计能力的）更能为业主和设计单位提供可实现的合理化建议。
3.弥补了设计单位和施工单位之间的真空地带，有利于建筑工程管理目前设计单位具有较强的设计计算能力，但也有一些设计院缺乏施工实践经验，有意或无意地忽略对于施工现场很必要的施工详图的设计，如大型机房内管道支架图，竖井内管道详细的排布及安装图，机电系统各专业管线的布置、走向的合理，存在各专业位置冲突等问题；而施工单位认为施工图纸设计是设计单位的责任，所以不利于工程施工管理，而且现场会产生比较多的设计变更洽商，给建设单位带来一些经济上的问题和矛盾。
4.有利于优化、完善建筑工程各系统的设计，提高实用功能施工图纸设计下移后，可以充分调动、发挥施工单位参与工程各系统设计的积极性，有利于将施工单位在实践中积累的优化系统、优化建筑材料、方便施工及维修保养的经验、教训提前运用到工程设计当中，使工程设计更完善、更具操作性，建筑环境更舒适。
深化设计管理方案
一、深化设计管理方案（一）深化设计重点、难点分析及合理化建议1、技术方面<1>吊顶天花美观合理。
在装饰单位出具装饰吊顶图纸后，需要综合考虑风口、喷淋头、烟感、广播、灯具以及检修口等的位置。
有时上述机电末端相互影响或者与装饰吊顶影响。
如何布置合理美观是一大难点重点。
<2>机房内布置整齐，技术合理。
机房布置一向是深化设计的重点也是难点。
也是系统正常经济运行的关键。
所以在深化过程中既要满足美观，又要减少碰撞、转弯，保证技术合理。
这需要深化设计人员能够合理的权衡各种制约因素。
<3>管道井内管道布置合理，横管连接美观方便。
管道井通常空间狭小，存在结构误差，大部分管道井很难直接在管井内施工。
为此管道井内管道的精确深化就特别重要：管道井外管道的预制加工，管道安装固定提供技术支持，提高效率、质量及美观程度。
2、管理方面（1）深化设计文件及相关资料的收集管理施工、采购、深化设计等工作同时运作的情况，在工期紧张的情况下，是十分正常的。
由此带来的问题是，深化设计工作开展前不可能有完善的设备技术资料。
但是设备（水泵、风机、空调设备）阀门和灯具等外形尺寸是楼层净标高重要的影响因素。
（2）拓展深化设计的成果在原设计的过程中，存在着大量的不确定的因素。
设计师为了保证技术的安全。
通常会采取提高安全系数的方法。
而深化设计的图纸，基本上反映了实际情况。
可以更加精确的确定各系统的匹配关系，为减少初投资和后期运行费用做坚实的基础。
但是，如何在工程中良好的拓展深化设计的成果是一大难点。
3、合理化建议<1>为了更好的为本项目服务，从本项目的重点和难点出发，分析认为：“形成完善的深化工作沟通渠道”是攻克技术、管理难点的关键所在。
<2>在项目实施的过程中，各种问题层出不穷。
工作流程中的各个岗位的人员，都被当前的事情所纠缠。
相反，让属于前期工作的图纸深化工作问题不能及时的解决，滞后与工程现场。
对于本工程的需要深化设计的方案及阐述
让知识带有温度。
对于本工程的需要深化设计的方案及阐述第五章对于本工程的需要深入设计的计划及阐述第一节深入设计概况1、本工程深入设计的内容主要有以下内容：1.1、装修工程中的幕墙设计、防水细部设计。
1.2、安装施工中的建造给排水及采暖工程、电气工程、通风与空调工程、智能建造工程及消防工程设计。
2、施工图设计现状：2.1、土建施工图：已完成的部分有结构设计总说明、建造设计总说明、总平定位图、各单体墙柱定位图、各单体结构平面图、各单体框架梁板配筋图、吊柱详图、楼梯详图、厕所详图、各单体建造平面图、各单体立面简图。
2.2、水电施工图：有室外总平面给排水、及其他施工详图。
2.3、全部施工图均尚未加盖建造师执业注册章、结构工程师执业注册章及施工图审查专用章。
3、需要深入设计的图纸概况：3.1、土建：各单体剖面详图、各单体立面详图、幕墙预埋件节点详图。
3.2、水电：空调消防预留洞布置图、地下暖通布置详图。
3.3、各单体给排水空调电梯消防弱电全套施工图。
第1页/共3页千里之行，始于足下3.4、门窗、幕墙工程全套施工图。
精装修工程全套施工图。
其次节：深入设计的内容1、深入设计的内容：1.1、本工程深入设计涉及到建造给排水及电气工程、通风与空调工程、智能建造工程、消防工程、装点等各专业，室外排水、给水的方式及路线等深入设计子项多且工作量较大。
1.2、在施工图深入设计之前，首先要认识大量的施工图纸、各种规范书，必需要全面理解吃透，有些重要部位还要对比原设计图纸按照自身的工程实践阅历和设计阅历举行深入，如结构的新技术和空间构造的复杂性、消防系统的先进性，还有建造给排水及采暖工程、电气工程、智能建造工程等错综复杂状况。
1.3、结构承载是否满足设计要求、以及各专业之间的碰撞等问题。
这些必需在深入设计中加以改善、补充和订正。
全部设备、材料的规格和品种（一种或几种品牌），在使用前必需按要求报审，经业主和原设计确认后，方能在深入设计中应用。
精装修工程深化设计方案措施
精装修工程深化设计方案措施本工程进入精装修阶段，将需要大量的二次详图设计，我们对此非常重视，在诸多工程实施过程中，我们与设计的合作以及详图设计和设计协调工作十分成功。
在该工程中，我们将采取以下具体做法：1、我公司首先要掌握其设计指导原则、思路和设计方法。
2、我公司会认真进行图纸会审工作，重点抓好二次设计、详图设计、工艺设计和综合图设计工作，从而达到以下目的：（1）消除或最大限度地减少设计上的错、漏、碰、缺；（2）各专业工程之间的配套与衔接；（3）严格划分各专业承包商的承包范围；（4）确保工程的使用功能和设计风格；（5）使施工图纸满足《建设工程设计文件编制深度的规定》，完全能指导施工，工程的竣工图应满足工程竣工图的要求；（6）便于从工程全局角度通盘运作、组织安排各工序和交叉施工。
3、我公司要努力进行设计协调和会审把关，充分保证设计方的出图计划、出图质量以及图纸的配套性，从而杜绝或者避免不必要的设计修改，有效保证工程质量和功能的实现。
在与设计院现场服务过程的配合上，我们以主动、积极、高效、和谐作为指导思想。
4、在工程上我们会十分尊重设计师意见，真正实现工程的设计标准、档次、风格、功能等设计意图，最终达到业主要求的工程效果和使用功能。
一、总体配合措施方法1、为更好的配合监理和设计人搞好工作，我单位将专门制定针对本工程特点的总包与监理和设计人的配合管理制度，明确配合的内容与程序。
2、各专业均指派专人负责与监理和设计人的联系配合工作，并成立与监理和设计人配合联络小组，由项目总工程师任组长，各专业工程师为专业联络负责人。
3、开工之初，立即组织由项目经理主持的以与监理和设计人配合联络小组成员为主的全体项目部人员参加的碰头会，就有关与监理和设计人的配合事项达成共识与约定，并学习《总包与监理和设计人的配合管理制度》、《建设工程监理规范》、《本工程监理实施细则》以及施工合同和设计人的有关规定，明确各自的职责。
4、每周召开一次各方配合协作例会，邀请招标单位、监理、设计人参加，会议专门就各方配合协作事宜进行沟通，达成一致，以便更好的执行各方通过监理发出的指令。
图纸深化设计方案
图纸深化设计方案在建筑、工程和制造等领域，图纸深化设计是项目顺利推进的关键环节之一。
它不仅能够将初步设计的理念和构想进一步细化和完善，还能为施工和生产提供精确、详细且具有可操作性的指导。
本文将详细阐述一份完整的图纸深化设计方案。
一、项目背景与目标首先，明确项目的背景和目标至关重要。
了解项目的性质、规模、用途以及业主的特殊要求，为后续的深化设计工作奠定基础。
例如，是一个商业综合体的建设项目，还是一个工业厂房的改造工程？不同的项目类型有着不同的设计重点和难点。
目标方面，需要确定图纸深化设计要达到的精度、规范符合度、成本控制要求以及工期要求等。
例如，要求图纸的精度达到毫米级别，完全符合国家相关建筑规范，同时在预算范围内控制成本，并在规定的时间内完成深化设计工作。
二、设计依据与规范明确设计依据是确保深化设计合法合规、科学合理的前提。
这包括但不限于原始设计图纸、相关的法律法规、行业标准和规范，以及项目所在地的地理、气候等自然条件。
对于建筑项目，可能需要依据《建筑设计防火规范》《民用建筑设计通则》等；对于机械制造项目，可能要参考《机械制图国家标准》等。
同时，要充分考虑项目所在地的抗震设防烈度、风压、雪压等自然因素对设计的影响。
三、团队组建与分工一个高效的深化设计团队是项目成功的保障。
团队成员应包括专业的设计师、绘图员、审核人员以及与项目相关的各专业工程师（如结构工程师、电气工程师、给排水工程师等）。
设计师负责整体方案的构思和把控，绘图员将设计思路转化为具体的图纸，审核人员对图纸进行严格审查，确保其准确性和合规性。
各专业工程师则从各自专业的角度提供技术支持和建议，确保不同专业之间的协调与配合。
四、深化设计流程1、初步分析对原始设计图纸进行全面的分析，理解设计意图，找出可能存在的问题和不足之处。
同时，与业主和相关各方进行沟通，明确需求和意见。
2、方案制定根据初步分析的结果，制定详细的深化设计方案。
包括确定设计思路、选用的材料和设备、施工工艺等。
深化设计原则、计划
深化设计原则、计划消防深化设计原则首先熟悉建筑师的设计图纸（即招标图纸）和相关参数，针对施工各阶段的各节点细部做法进行认真研究，优化确定最佳设计方案，并以设计图纸形式，报总承包商、PM工程师审核批准，作为正式施工图纸实施。
在此基础上，由总承包商牵头，我方参与配合绘制施工配合图。
为此，项目部作如下安排：1)成立深化设计部，加强与土建、装饰技术人员及其他各机电专业的配合。
2)认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过对招标图纸会审，领会设计意图。
3)深化设计图纸内容能清楚反映所有消防管道设备安装的标高、宽度定位及有关与结构、装饰和其他机电专业的准确关系，包括详细的平面、立面和剖面图。
总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。
4)认真对待审核后提出的修改意见，及时完善深化设计图纸。
5)消防深化设计图纸经PM工程师审核批准后报上海市消防局审批，消防局审批通过后方能用于施工。
制定详尽的出图计划我公司将根据工程总体施工进度计划，综合考虑其他机电专业施工队伍的情况，编制详尽的深化设计计划表，满足施工进度的需要。
深化设计内容、步骤针对本工程，我公司在认真研阅图纸的基础上，仅以部分实例对消防深化设计内容、步骤做如下简要阐述。
深化设计的主要内容1)预留图每个楼层画出预埋套管、预留洞口位置、尺寸大小及标高，避免将来施工时管线与管线之间或管线与结构发生“打架”事情。
避免因未进行图纸的深化而造成套管安装位置不合适，管道无法安装，需进行打凿的现象。
特别注意的是地下室部分外墙上的防水套管的位置、尺寸及标高。
同时应注意一些剪力墙上的预留洞是委托土建方进行预留，在土建施工的过程中应及时将需要预留的洞口位置、大小用预留图的形式交由土建施工。
套管预留图需得到总承包商及PM 工程师认可，方可施工。
2)管线布置图在总承包商的协调下与其他关联专业协作，逐层绘制楼层内消防工程管线的综合布置图，平面图按各专业的管线分不同的颜色绘制，同时将各专业的管线在电脑内分成不同的层，便于识别与修改。
机电工程整体深化设计方案
机电工程整体深化设计方案一、机电深化设计部署1、结合工程整体部署，我单位将机电深化设计分为三个阶段，在前期我单位将在项目技术负责人的组织下，选派多名资深机电工程师组成深化设计组，由深化设计组领导水暖专业、电气专业深化设计小组进行本工程的深化设计管理、协调工作；施工过程中由各专业工程师对各专业管线进行管线的深化设计工作；到后期各专业分包进场后，联合各专业分包进行二次深化设计工作。
3、机电深化设计流程二、深化设计管理、协调与实施的重要性及重点分析1、深化设计管理、协调与实施的重要性本工程专业涉及多，不仅有总承包范围内的深化设计部分还有业主分包的各专业部分深化设计部分，因此，施工图深化设计的及时与否，将是影响该工程能否顺利施工的一个关键。
为此，我公司将充分发挥自有设计力量，由总承包项目经理部承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交原设计认可，对不属于自行施工范围的工作，担负起设计协调、配合的职责，以解决各专业隐含的矛盾，保证工程的顺利施工。
2、深化设计管理、协调与实施的重点分析及应对措施本工程涉及深化图纸设计的内容多、专业面较广，深化图纸不但包括由我总承包范围完成的结构及相关机电专业的深化设计，还包括与业主分包单位的精装修、弱电、精密空调、设备等专业深化设计协调与管理工作。
对于我总承包范围内的深化设计主要体现在机电专业的综合机电图纸设计及与业主分包单位的深化设计协调与管理工作方面，同时，由于本工程的特点及重要性，对于我总承包方的深化图纸设计管理不论在初步深化图纸设计阶段，还是在工程实施阶段深化图纸设计管理阶段均面临有一定困难和挑战，既要保证深化图纸设计的可操作性，还要进行参与深化图纸设计方全面综合协调和管理，同时还要切合工程实施过程中的相应的变动做出适时、适当的修改，以最终符合经过设计批准过的深化图纸的规定和要求，满足本工程建筑总承包工程全面适用及功能性要求。
主要应对措施：首先在我方进场后，根据招标文件要求，结合施工图纸和以往类似工程施工经验，还要编制详尽、切实、可行、适用的综合图深化设计方案，该设计方案同时征得业主与设计的同意后方可实施。
工程深化方案汇报
工程深化方案汇报一、前言随着我国经济的快速发展，建设项目的规模和复杂程度也在不断增加。
为了更好地满足项目建设的需求，提高工程深化方案在建设过程中的实用性和可操作性，我们对工程深化方案的编制和实施进行了系统的分析和研究。
本次汇报将对工程深化方案的意义、流程、内容、实施及可能面临的问题进行详细介绍，以期能够更好地推动工程深化方案的进一步完善和提高。
二、工程深化方案的意义工程深化方案是指在工程设计初期方案的基础上，对工程的各项设计内容进行进一步优化和完善，以保障工程建设的顺利进行。
工程深化方案的制定意义重大，主要包括以下几个方面：1. 提高工程质量工程深化方案能够对原始设计方案进行深入细致的补充和完善，从而提高工程的质量和安全性。
通过系统地分析和设计，能够更好地满足工程的实际要求，减少后期的设计修正和重新施工。
2. 提升工程效益通过对工程方案的深化和优化，能够在保证工程质量的同时，最大限度地降低工程成本，提升工程的经济效益。
通过科学的设计和施工方案，可以更好地节约资源和提高工程的利用率。
3. 保障施工进度工程深化方案能够在工程施工过程中提供更为详细和全面的施工指导，保障施工企业按照设计要求进行施工，提高施工的准确性和效率，从而保障施工进度和工期的完成。
4. 降低工程风险通过对工程深化方案的逐步优化，能够更好地识别和消除工程设计和施工过程中存在的各类风险，保障工程的安全和稳定，提高工程的可控性和可操作性。
三、工程深化方案的编制流程工程深化方案的编制流程主要包括需求分析、设计优化、方案评估和编制报告等四个方面。
1. 需求分析在制定工程深化方案前，首先需要对工程整体的需求进行深入的分析。
包括对工程设计方案的各项要求、工程目标和施工条件等进行详细透彻的调研和分析，明确工程深化方案的编制方向和重点内容。
2. 设计优化在需求分析的基础上，对工程设计方案进行系统的优化和补充。
主要包括对工程结构、材料、施工工艺等方面进行深入研究和优化，充分发挥专业技术优势，为工程深化方案的制定提供坚实的技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章对于本工程的需要深化设计的方案及阐述第一节深化设计概况1、本工程深化设计的内容主要有以下内容：1.1、装修工程中的幕墙设计、防水细部设计。
1.2、安装施工中的建筑给排水及采暖工程、电气工程、通风与空调工程、智能建筑工程及消防工程设计。
2、施工图设计现状：2.1、土建施工图：已完成的部分有结构设计总说明、建筑设计总说明、总平定位图、各单体墙柱定位图、各单体结构平面图、各单体框架梁板配筋图、吊柱详图、楼梯详图、厕所详图、各单体建筑平面图、各单体立面简图。
2.2、水电施工图：有室外总平面给排水、及其他施工详图。
2.3、所有施工图均尚未加盖建筑师执业注册章、结构工程师执业注册章及施工图审查专用章。
3、需要深化设计的图纸概况：3.1、土建：各单体剖面详图、各单体立面详图、幕墙预埋件节点详图。
3.2、水电：空调消防预留洞布置图、地下暖通布置详图。
3.3、各单体给排水空调电梯消防弱电全套施工图。
3.4、门窗、幕墙工程全套施工图。
精装修工程全套施工图。
第二节：深化设计的内容1、深化设计的内容：1.1、本工程深化设计涉及到建筑给排水及电气工程、通风与空调工程、智能建筑工程、消防工程、装饰等各专业，室外排水、给水的方式及路线等深化设计子项多且工作量较大。
1.2、在施工图深化设计之前，首先要熟悉大量的施工图纸、各种规范书，必须要全面理解吃透，有些重要部位还要对照原设计图纸根据自身的工程实践经验和设计经验进行深化，如结构的新技术和空间构造的复杂性、消防系统的先进性，还有建筑给排水及采暖工程、电气工程、智能建筑工程等错综复杂情况。
1.3、结构承载是否满足设计要求、以及各专业之间的碰撞等问题。
这些必须在深化设计中加以改善、补充和纠正。
所有设备、材料的规格和品种（一种或几种品牌），在使用前必须按要求报审，经业主和原设计确认后，方能在深化设计中应用。
本工程主要深化设计内容见下表2、深化设计的重点根据本工程具体情况，深化设计必须把协调工作放在首位，而且协调工作贯穿于深化设计和施工全过程，协调的优劣直接关系到整个工作的质量高低，工程进度和工程造价。
所以，必须根据本工程的实际情况，结合确保一流的设计品质、满足现场进度的要求、尽最大的能力降低建造成本的三方面的因素做好协调工作。
3、深化设计的重点难点4、机电专业包含较多专业的分项工程，且诸多分项工程都由不同的专业承包商完成，均有各自不同的管线和走向。
如室内给排水及喷淋系统给水管道、动力管道、强（弱）电桥架、通风与空调工程的风管等管线标高、走向交叉错综复杂等问题。
只有进行机电专业管线综合作业图设计，才能优化机电专业施工图；确保机电各专业与其他专业的协调配合，正常有序施工；确保机电各专业管线空间布置科学合理。
5、加强深化设计的协调和管理，协调好建筑给排水及采暖工程、电气工程、通风与空调工程、智能建筑工程、动力工程、消防工程、装饰等各专业的预埋预留。
使各专业预埋预留定位准确。
同时对于预制构件本身的预埋，将根据设计要求，给合钢结构吊装施工方案，在预埋件的深化设计中正确定位预埋件，正确表达预制构件的连接构造。
第三节：各专业深化设计内容及重难点1、幕墙深化设计管理协调与重点对幕墙深化设计协调要点见下表1.2、对幕墙深化设计的主要管理重点1.3、机电深化设计协调与管理重点机电安装工程深化设计内容及要领见下表1.4、机电深化设计协调与管理重点机电深化设计协调要求见下表1.5对精装修深化设计管理重点精装修深化设计管理重点见下表第四节深化设计工作流程深化设计分三个阶段进行，为了便于管理、协调，使深化设计能够按照施工总体进度实施，特明确深化设计的工作流程，第一阶段：1、根据业主认可的设计院施工图文件(含业主指示书、设计变更通知等，由建筑专业梳理、消化融入到建筑深化设计中。
2、其它各专业(钢结构、机电设备、幕墙等）根据设计院施工图文件同步开始深化设计，在此过程中，提出各专业间碰、缺、漏等问题，由深化设计部初步协调后，向建筑提供。
3、建筑专业将其它各专业的提资进行整合，深化设计部对此过程中出现的矛盾、问题进行协调，形成深化设计条件图。
第二阶段：依据深化设计条件图，结合设计院施工图，各专业同步进行深化：1、进行建筑施工图的深化。
2、装饰分包进行内、外装图纸的深化。
3、由各分包制作各自的深化设计图，再与建筑图、结构图、内装图等综合协调，进行管线调整并形成设备综合协调图。
4、钢结构，幕墙及其它专业进行深化。
5、深化过程中，各专业互相协调。
其中建筑图、结构图须整合所有专业的预留、预埋信息形成设备与土建综合协调图。
第三阶段：2、深化设计协调的要求2.1、设计协调主要是专业之间的图纸矛盾，以及专业深化设计中的各专业之间的协调。
协调土建、结构及机电施工图纸之间的专业协调；核对机电设备在定位、安装和规格等方面符合图纸设计。
3、机电施工单位深化设计的要求3.1、机电承包商为各自承包范围内的深化设计图送审配合单位，并且成立3.3、机电承包商须与其它有关的分包人协调和合作并取得所需资料，并且讨论、协调和落实各分工交界点，以便有效和合理地安排各有关机电设施。
3.4、机电承包商按整体工程进度在恰当的时间提供所需的图纸及数据，以便有关工作能顺利进行施工。
3.5、机电承包商确保所有为配合本工程范围内所需的有关要求土建配合的资料包括孔洞和壁坑预留等，按己定的施工图纸及工程进度计划预早通知土建方进行预留工作。
3.6、于建筑期间，机电承包商须负责确保其所有土建要求配合的工作和孔洞等均按要求正确地设置。
4、深化设计管理设计信息的传递是以书面文件为载体的。
鉴于设计变更对工程的重要性，尤其对边设计边施工的工程，设计变更文件的规范管理，对业主和工程各方有着重要意义。
规范的变更文件管理，体现了企业的管理服务水平。
5、与业主方变更程序要求熟悉业主的变更管理程序，针对业主的变更管理要求，并根据自身的设计变更程序，与业主方的程序相协调和适用。
在文档编号、文件格式、版本名称、图纸序号、电子文件等与业主方的变更要求协调，可使设计变更的文件更规范和更易为工程各方接受。
6、深化设计图纸管理6.1、设计变更建立严格规范的文件管理程序。
如文件格式统一规范，审批会签完整，文件的收发出口一致和制度化，文件有专门的变更文档管理。
对变更的产生的原因，相关的文件资料，定期整理归档。
建立专门的设计变更档案库。
6.2、对总包设计协调图、分包施工深化图和文件进行统一标签和编号，注明工程名称、分包商姓名、出图日期、图号，并留有足够位置，供设计协调部和建筑师/业主签章；6.3、施工深化图和文件，首先由深化设计部初审，如初审不合格，将退回分包深化设计单位整改后重新送审；6.4、初审合格的施工深化图和文件，将由深化设计部签章发送建筑师/业主审批，如图纸和文件为正确无误，经建筑师/业主审批同意后可以实施；如图纸和文件经建筑师/业主审批认为不合格，通过设计协调部发回给各分包设计部门，须修改，再经初审后发送建筑师/业主审批。
6.5、图纸和文件经建筑师/业主审批通过后须由总包设计部加盖施工图批准章，方可出图交付施工。
6.6、组织绘制综合管线图，发送各分包商，综合协调各方矛盾，以使各行其道。
6.7、定期召开专题协调会，逐条逐项地解决工程中发生的问题和难点，并及时更改差错。
6.8、经常对分包商进行对口检查，尤其是机电工种，其管线错综复杂，必须对照综合管线图仔细核查。
6.9、互通信息，密切配合、发现问题，迅速解决，以减少工程损失，加快施工进度。
7、总承包商的深化设计协调措施7.1、总承包商的责任（1）确保施工是按照适当的技术规范、合同图纸的指令、业主进一步签发图纸和指令及已确认的送审文件的要求进行。
（2）建立并坚持详细的符合逻辑的施工顺序或程序。
（3）确保所有送审的资料按照资料表要求的程序编制。
（4）在实施工程之前检查合同图纸及业主进一步签发的图纸和指令，察看是否有不符要求之处。
（5）获取施工图草图及屋宇装备配合工程图草图。
（6）绘制协调图草图，检查图纸间以及同业主、总承包商或任何分包商设计的工程之间的协调性。
确定冲突或不协调之处并通知业主。
（7）决定克服冲突或不协调的方法，修改施工图草图、屋宇装备配合工程图草图及协调图草图。
（8）确保各工程单元之间留有适当的空间，以便以后按照相关的技术规范对工程进行维护。
（9）绘制或获取施工图及屋宇装备配合工程图，加入协调后的所有修改内容，并交业主确认。
（10）绘制协调图，加入协调后的所有修改内容，并交业主确认。
确定此图中各工程单元间突出的冲突或不协调之处，将冲突或不协调之处连同解决冲突或不协调而拟定的设计修改同时列明。
第六节深化设计统一制图标准为了保证深化设计的质量，采取必要措施进行质量控制是必须的。
除了前述制定严格的校审制度和报批程序外，还应制定各专业制图标准、深度要求、cad 图方式等。
1、制定详细的制图标准1.1、在总包组织管理下统一规范各分包单位在CAD电子文档绘制过程中的图层设置，便于CAD电子文档在各分包单位间的流转使用。
1.2、针对各分包单位CAD电子文档绘制过程中的图层设置规定如下图层设置规定见下表2、各专业分包提交叠加综合图使用的图纸颜色按下列要求执行建筑平面图使用的颜色以总包统一规定为准；机电专业深化设计制图标准见下表3、CAD出图方式3.1、出图比例：最小的施工图比例如下所示：平面1：100剖面1：50节点1：20最小的设备协调图比例如下所示：平面1：50/1：100剖面1：20节点1：203.2、线形粗细（1）机电设备专业引用的建筑平详图应打浅一点，本专业的线条打粗一点，以突出本专业的管线。
混凝土墙及剪力墙的填充部分应淡显50%。
（2）深化设计图纸向业主工程师报审中力争做到：图面不清楚不送审；图纸不协调好不送审；建筑师/业主及原设计意见无处理结果不送审；总包及分包意见无处理结果不送审。
3.3、会签（1）使用统一深化设计图框，由总承包方按规定份数统一出图后进行会签并发放到相关单位。
附表附表2 深化设计图纸表单体工程名称：总页数：附表3 图纸报审单致单位：日期：_________________________ 收件人：档号： ________________________。
