贝朗血液透析机DIALOGword精品
(2021年整理)贝朗Dialog^+血透机故障归纳与维修方法
贝朗Dialog^+血透机故障归纳与维修方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（贝朗Dialog^+血透机故障归纳与维修方法）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为贝朗Dialog^+血透机故障归纳与维修方法的全部内容。
贝朗Dialog^＋血透机故障归纳与维修方法贝朗Dialog+血透机故障归纳与维修方法汪佶（杭州市红十字会医院血透中心，浙江杭州310003）（中图分类号］TH789（文献标识码]B(文章编号］1002—2376(2OO7J06一OO6O一021概述德国贝朗公司生产的Dialog血液透析机是一款目前市场上较为先进的透析机,它以计算机作为控制部件，采用QNX操作系统，该系统具有中英文两种语言可供用户选择,医护人员可以将病人的相关资料保存在机器的硬盘中，并可以通过软盘读取并保存有价值的治疗数据与资料.同时机器内部所有设置的参数,报警和消毒历史记录均能被实时保存在硬盘中，以便于用户查看，提高了机器的安全性和可维护性。
其中文操作界面，大屏幕液晶触摸屏，强大的人机对话功能以及完善的设置与维护选单，为广大医护人员及维修技师提供了便利,也为透析患者的个性化治疗提供了硬件上的支持.我院现有6台Dialog血透机，本人根据其结构特点和使用情况并结合自己的维修经验，对该机器故障进行了一些归纳和总结，主要包括9个方面,在此列举,供同行参考。
2Dialog故障归纳与维修方法2.1消毒问题机器消毒的故障主要集中在以下三个方面：1)不吸消毒液(或吸液不够)（1)消毒液桶是否空了.（2)消毒马达没有偏转。
检查消毒马达,执行消毒时观察马达是否动作，必要时更换马达。
(完整word版)贝朗血液透析机电导度报警及原因
贝朗血液透析机电导度报警及原因
（1）最终电导率高报警：ENDLF和ENDLF-S值相差大于0.5时，需定标。
原液接错，浓缩液泵故障，透析液流量不稳，水路有空气等。
（2）电导率低报警：原液接错，浓缩液泵故障,透析液流量不稳，吸液管路漏气。
（3）电导率高低间隔报警：透析液流量不稳，电导率传感器，温度传感器（TSEBIC温度补偿）及电路故障。
（4）电导率测量误差报警：此故障对透析治疗有潜在危险性，应及时校正。
为避免测量误差，贝朗透析机设有检测对比电极和透析液比例浓度控制，有效地提高透析治疗的安全性。
（5）B液比例浓度（BIC-RATIO）报警：B液配比误差大于限值，电导率传感器，温度传感器（温度补偿）故障，B液泵速度传感器故障。
（6）A液比例浓度（END-RATIO）报警：A液配比误差大于限值，电导率传感器，温度传感器（温度补偿）故障，A液泵速度传感器故障。
贝朗DIALOG透析机水路设计概览
6
Balance Chamber平衡腔
透析液
dialyser 透析器
FPE:正压泵 FPA:负压泵 BK1/2:平衡腔室1/2 MSBK1/2:平衡腔膜位移传感器 VEBK:透析液进平衡腔电磁阀 VDEBK:透析液出平衡腔电磁阀 VDABK:废液进平衡腔电磁阀 VABK:废液出平衡腔电磁阀
用后透析液 + 超滤液
8
Balance Chamber Phase 2 平衡腔容量平衡 2阶段
正压泵
平衡腔
空气分离室
BLD
负压泵
PDA
超滤泵
Training document, no update service.
08/08/2024
This document may not be copied, partly or whole, or made be accessible to third parties without our permission and remains the property of B. Braun Medizintechnologie GmbH with all rights.
Medizintechnologie GmbH with all rights.
10
Main Flow / Bypass 主水路/旁路(安全性设计)
净的透析液
通向除气部分
废液： 透析液+超滤液
VBP:旁路阀 VDE:透析液出机器电磁阀 VDA:废液回机器电磁阀 LA:空气分离室 VLA:空气分离阀
4
Main Flow / Bypass 主水路/旁路
Training document, no update service.
贝朗Dialog-透析机安全使用培训
83
电导度 （ms/cm)
2.2
2.0
冲洗
排空
吸入 循环 冲洗
机器外部的清洁消毒
机器外部清洁用70%浓度酒精或者0.5%浓度次氯酸钠 擦拭，屏幕部位用清水抹布擦拭即可
消毒 Disinfect
清洗 Clean
脱钙 Decalcify
注释Comments
热消毒 Heat >83oC
+++
0
0
无污染 Non-polluting
不规范的消毒就是污染！！！
50% CiticAcid 正确配置方法
将1瓶柠檬酸颗粒（500g）倒入1000ml 量杯，加入反渗水至总共1000ml，即 得50%浓度的柠檬酸消毒液
注：500g柠檬酸颗粒+500ml反渗水为错误配置方法，其浓度 大于70%
不规范消毒之后，我们的机器将
吸入消毒液失败 A/B液吸杆在消毒时往外漏水 超净滤器破损使用寿命缩短 超滤泵被卡死 …………………………
机器在自检失败之后，请及时联系贝朗所在区域工 程师，以便及时获得相应的技术支持。
禁止使用不能通过自检的机器！
2010 SOP
不规范的消毒带来的危害：
1、给血液透析患者和医务工作人员带来潜在感 染风险
2、极大的损伤机器内部元器件寿命及机器工作 的稳定性
不规范消毒类型：
1、选择不适合使用的消毒液 2、消毒液配置错误 3、消毒程序选择错误 4、在消毒的中途，关掉机器或者中断消毒 5、消毒程序被修改 6、未进行消毒，或者仅仅只进行冲洗
过氧乙酸 Peracetic acid +++
0
+
抗菌 Bact. stand-by
贝朗说明书——精选推荐
Dialog+透析机使用说明书目录1. 安全操作..........................................................................1-31.1 关于使用说明.........................................................................1-3 1.1.1 有效性...............................................................................1-3 1.1.2 目标人群...........................................................................1-3 1.1.3 本使用说明书中的警告、注意事项与符号.................1-4 1.1.4 缩写词...............................................................................1-5 1.2 用途及适应症.........................................................................1-5 1.3 禁忌症.........................................................................1-61.4 副作用.........................................................................1-61.5 特殊危害与预防措施.............................................................1-6 1.5.1 患者的特殊条件..............................................................1-6 1.5.2 电气危险...........................................................................1-7 1.5.3电磁相互作用....................................................................1-7 1.5.4维护与过滤器的更换........................................................1-7 1.6 操作人员信息.........................................................................1-8 1.6.1 试运行之前厂家的培训..................................................1-8 1.6.2 对使用人员的要求..........................................................1-8 1.6.3 法规符合性......................................................................1-9 1.6.4 厂家责任...........................................................................1-91.6.5 技术变更........................................................................1-102. 产品说明..........................................................................2-32.1 基本机型.........................................................................2-32.1.1 Dialog 单泵透析机............ +............................................2-5 2.1.2 Dialog 双泵透析机.............+ ............................................2-6 2.1.3 Dialog血液透析滤过-联机系统（HDF-online）+ ........2-7 2.2 透析机上的符号......................................................................2-8 2.3 控制元件与监视器上的信息.................................................2-9 2.4 全部图标总览.......................................................................2-11 2.5 输入数值......................................................................2-172.6 疗法种类......................................................................2-212.6.1 血液透析（HD）..........................................................2-21 2.6.2 单纯超滤（ISO UF）....................................................2-21 2.6.3 血液滤过-联机系统（HF/HF-online）.......................2-22 2.6.4 血液透析滤过-联机系统（HDF/HDF-online）.........2-22 2.7 治疗方法......................................................................2-232.7.1 双针程序........................................................................2-23 2.7.2 单针程序........................................................................2-23 2.8 透析的有效性（Kt/V）.......................................................2-262.9 定时器的使用......................................................................2-273 安装与调试..........................................................................3-3 3.1 供货范围.........................................................................3-33.2 储存.........................................................................3-33.2.1 装在原包装内储存..........................................................3-33.2.2 用前临时储存..................................................................3-33.2.3 停止运行...........................................................................3-3 3.3 运输.........................................................................3-43.3.1 滚轮运输...........................................................................3-4 3.3.2 搬运...................................................................................3-4 3.4 安装现场.........................................................................3-53.4.1 电气连接...........................................................................3-6 3.4.2 水损防护...........................................................................3-6 3.4.3 潜在的爆炸区域..............................................................3-63.5 水源.........................................................................3-63.5.1 水源质量与透析液..........................................................3-63.5.2 用过液体的处置..............................................................3-73.6 初始调试.........................................................................3-73.7 设置日期与时间......................................................................3-73.8 开机与关机.........................................................................3-84 血液透析的准备..........................................................................4-3 4.1 调用血液透析主屏幕.............................................................4-3 4.2 自检.........................................................................4-44.2.1 自检期间的操作..............................................................4-44.2.2 终止自检程序..................................................................4-54.2.3 完成自检程序..................................................................4-54.3 减少准备治疗阶段的报警声音.............................................4-5 4.4 连接浓缩液.........................................................................4-8 4.5 设置冲洗参数.........................................................................4-9 4.6 安装和冲洗管路系统..........................................................4-10 4.6.1 安装管路系统...............................................................4-104.6.2 冲洗和测试管路系统...................................................4-124.7 肝素泵的准备......................................................................4-12 4.7.1 安装肝素注射器...........................................................4-124.7.2 肝素管路排气...............................................................4-134.8 设置治疗参数......................................................................4-14 4.8.1 设置透析液参数...........................................................4-154.8.2 透析液的监测...............................................................4-164.8.3 设置超滤参数...............................................................4-174.8.4 置压力范围...................................................................4-184.8.5 设置肝素参数...............................................................4-204.9 冲洗透析器......................................................................4-21 4.10 待机模式......................................................................4-214.10.1 激活待机模式.............................................................4-224.10.2 关闭待机模式.............................................................4-224.11 准备阶段中停电的处理....................................................4-225. 启动血液透析..........................................................................5-3 5.1 检查患者数据.........................................................................5-35.2 连接患者连接与启动血液透析.............................................5-45.3 血液透析期间.........................................................................5-5 5.3.1 血液侧血压范围的监测..................................................5-55.3.2 用最低超滤速度治疗......................................................5-75.3.3 肝素的追加注射..............................................................5-75.3.4 动脉追加注射..................................................................5-85.3.5 治疗参数图形显示(趋势图.........................................5-105.3.6 血液透析的中断（旁路...............................................5-125.4 治疗的完成......................................................................5-135.4.1 终止治疗........................................................................5-135.4.2 继续治疗........................................................................5-136. 结束血液透析治疗..........................................................................6-2 6.1 再输注.........................................................................6-26.2 排空透析器.........................................................................6-46.3 治疗执行情况总览.................................................................6-47. 消毒..........................................................................7-37.1 程序与消毒剂.........................................................................7-3 7.2 消毒准备.........................................................................7-47.2.1 消毒剂罐的定位..............................................................7-47.2.2 选择消毒程序..................................................................7-57.3 自动关机与重新启动.............................................................7-67.3.1 消毒后自动关机..............................................................7-67.3.2 自动关机和重新启动......................................................7-67.4 化学消毒.........................................................................7-87.5 短时间化学消毒......................................................................7-9 7.6 热消毒.........................................................................7-97.7 水源来水的消毒...................................................................7-10 7.7.1 用来自闭合主管路的消毒溶液进行化学消毒...........7-117.7.2 用来自闭合主管路的热渗透剂进行热消毒..............7-127.7.3 冲洗渗透剂的进口管...................................................7-147.8 检查消毒剂残留物..............................................................7-15 7.9 脱钙......................................................................7-167.10 终止消毒......................................................................7-167.11 旧机器的处置.....................................................................7-168. 血液透析滤过-联机系统/血液滤过-联机系统............................8-3 8.1 血液透析滤过/血液滤过的准备............................................8-4 8.1.1 调用血液透析滤过/血液滤过屏幕................................8-48.1.2 连接浓缩剂......................................................................8-48.1.3 输入置换参数..................................................................8-58.1.4 插入管路系统..................................................................8-78.1.5 用来自联机系统的置换溶液充注和冲洗管路系统....8-78.1.6 检查管路系统...............................................................8-108.2 血液透析滤过/血液滤过的执行.........................................8-10 8.2.1 将患者与血液透析滤过/血液滤过系统进行连接....8-108.2.2 血液透析滤过/血液滤过期间.......................................8-118.3 血液透析滤过/血液滤过的完成.........................................8-138.3.1 再输注置换溶液...........................................................8-13 8.3.2 排空透析器...................................................................8-15 8.4 消毒......................................................................8-158.4.1 定时消毒........................................................................8-15 8.4.2 显示联机过滤器数据...................................................8-15 8.4.3 更换联机过滤器...........................................................8-168.4.4 置换液的取样...............................................................8-199. 针程序..........................................................................9-39.1 单针交叉（SN-CO）..............................................................9-3 9.1.1 治疗准备...........................................................................9-3 9.1.2 治疗运行...........................................................................9-5 9.1.3 结束治疗...........................................................................9-7 9.2 单针阀.........................................................................9-89.2.1 治疗准备...........................................................................9-8 9.2.2 治疗运行........................................................................9-109.2.3 结束治疗........................................................................9-1010. 可选功能.......................................................................10-5 10.1 血压自动监测.....................................................................10-5 10.1.1 （血压计）袖带.........................................................10-5 10.1.2 设置..............................................................................10-7 10.1.3 启动/停止措施............................................................10-9 10.1.4 列出与图形显示测量值..........................................10-1010.2 bioLogic RR. - 自动血压稳定.........................................10-1110.2.1 操作模式....................................................................10-11 10.2.2 设置血压下限和最大超滤速度................................10-11 10.2.3 超滤与血压发展图形显示.......................................10-1310.3 bioLogic RR. Comfort曲线图向导法自动血压稳定功能...........10-1410.3.1 程序............................................................................10-14 10.3.2 设置收缩压的最小值(SLL)和超滤率的最大值.....10-15 10.3.3 推荐的收缩压下限值的设置(SLL)........................10-17 10.3.4 使用BioLogic RR. Comfort功能.............................10-17 10.3.5 血压级数和超滤图表屏幕.......................................10-18 10.4 碳酸氢盐筒固定器..........................................................10-19 10.4.1 插入碳酸氢盐筒.......................................................10-20 10.4.2 透析期间更换碳酸氢盐筒1.......................................0-21 10.4.3 透析之后排空碳酸氢盐筒.......................................10-21 10.5 血液透析滤过（HDF）袋...............................................10-22 10.5.1 调用血液透析滤过/血液滤过屏幕.........................10-22 10.5.2 置置换参数...............................................................10-23 10.5.3 血液透析滤过袋的准备.1.........................................0-24 10.5.4 用袋装的置换溶液充注和冲洗管路系统..............10-25 10.5.5 换袋............................................................................10-26 10.5.6 报警范围...................................................................10-2610.6 浓缩液的集中供给..........................................................10-28 10.7 透析液超净滤器..............................................................10-28 10.7.1 使用与操作模式.......................................................10-28 10.7.2 更换透析液过滤器...................................................10-30 10.7.3 数据复位...................................................................10-32 10.7.4 消毒............................................................................10-33 10.7.5 对透析液取样...........................................................10-34 10.8 应急电源/蓄电池.............................................................10-36 10.8.1 充电指示器...............................................................10-37 10.8.2 动电池测试...............................................................10-37 10.8.3 电池操作结束...........................................................10-38 10.9 通信接口....................................................................10-38 10.9.1 BSL（床边连接）......................................................10-38 10.9.2 Dialog+透析机的计算机接口....................................10-3810.9.3 护士呼叫...................................................................10-3811. 配置........................................................................11-311.1 配置每周消毒计划..............................................................11-3 11.2 配置曲线^ .......................................................................11-4 11.2.1 基本原则.......................................................................11-4 11.2.2 设置曲线参数..............................................................11-5 11.3 UF曲线.......................................................................11-711.3.2 UF曲线表......................................................................11-9 11.4 患者磁盘/IC卡.................................................................11-14 11.4.1 使用患者磁盘/IC卡..................................................11-14 11.4.2 患者磁盘的格式化/清除IC卡内容........................11-1411.4.3 输入患者姓名...........................................................11-1511.4.4 阅读患者数据...........................................................11-1611.4.5 储存患者数据（参数设定值）...............................11-1611.5 输入计算透析有效性的参数..........................................11-17 11.6 调整监视器的亮度...........................................................11-22 11.7 选择屏幕显示语言...........................................................11-2311.8 编辑趋势图表参数...........................................................11-2412. 维护与清洗.......................................................................12-3 12.1 外部清洗......................................................................12-312.2 维修与技术安全检查........................................................12-3 12.2.1 定期维修.....................................................................12-412.2.2 技术安全检查(TSC)..................................................12-4 12.3 技术维修和保修................................................................12-5 12.3.1 保修..............................................................................12-512.4 旧透析机的处置................................................................12-513. 报警和纠正措施.......................................................................13-3 13.1 显示和复位报警................................................................13-3 13.2 报警和结果......................................................................13-5 13.2.1 透析报警.....................................................................13-513.2.2 ABPM 报警................................................................13-11 13.3 SAD 纠正报警..................................................................13-12 13.4 手动血液回流..................................................................13-13 13.5 部分声音信号的省略......................................................13-14 13.5.1 部分报警声音的省略..............................................13-1413.5.2 部分操作提示声音的省略.......................................13-1514. 配件.......................................................................14-314. 选项......................................................................14-314.2 机械配件......................................................................14-414.3 其它耗材......................................................................14-415 技术规范......................................................................15-315.1 一般技术规范....................................................................15-3 15.2 环境条件......................................................................15-415.3 建议安全距离....................................................................15-5 15.4 透析液系统......................................................................15-6 15.5 体外循环......................................................................15-915.6 接触到透析液的物质材料..............................................15-12 15.7 HDF/HF-联机系统技术规范............................................15-13 15.8 挂袋式的技术规范..........................................................15-14 15.9 ABPM 血压监测装置.......................................................15-1515.10 对环境有毒有害的物质名称和含量............................15-1616 录......................................................................16-316.1 透析液流量表....................................................................16-3 16.1.1 主要透析液流量表....................................................16-316.1.2 Dialog+流程表..............................................................16-516.2 维修协议......................................................................16-6目录1. 安全操作..........................................................................................1-3 1.1 关于使用说明...........................................................................1-3 1.1.1 有效性................................................................................1-31.1.2 目人群............................................................................1-31.1.3 本使用说明书中的警告、注意事项与符号.................1-41.1.4 缩写词................................................................................1-51.2 用途及适应症...........................................................................1-5 1.3 禁忌症.......................................................................................1-6 1.4 副作用.......................................................................................1-6 1.5 特殊危害与预防措施..............................................................1-6 1.5.1 患者的特殊条件...............................................................1-61.5.2 电气危险............................................................................1-71.5.3 电磁相互作用....................................................................1-71.5.4 维护与过滤器的更换........................................................1-71.6 操作人员信息...........................................................................1-8 1.6.1 试运行之前厂家的培训...................................................1-81.6.2 对使用人员的要求...........................................................1-81.6.3 法规符合性.......................................................................1-91.6.4 厂家责任............................................................................1-91.6.5 技术变更.........................................................................1-10警告术语含义DANGER（危险）如果不加防范，将存在可能导致人员死亡或严重受伤的极大危险。
贝朗透析机 DIALOG TSM TEST测试

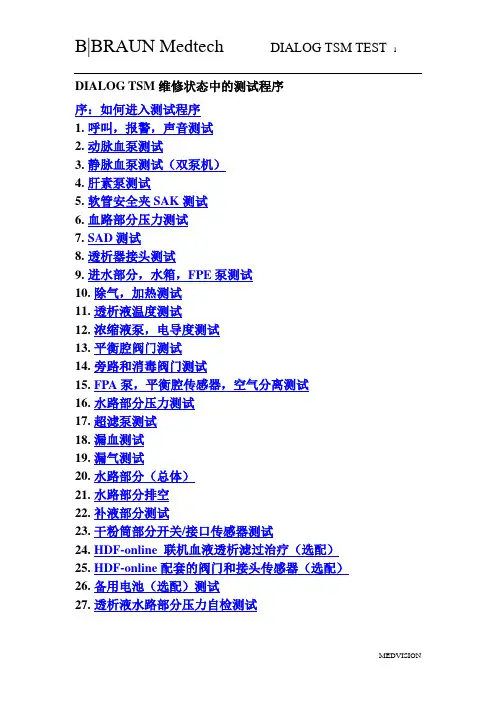

DIALOG TSM维修状态中的测试程序序：如何进入测试程序1.呼叫，报警，声音测试2.动脉血泵测试3.静脉血泵测试（双泵机）4.肝素泵测试5.软管安全夹SAK测试6.血路部分压力测试7.SAD测试8.透析器接头测试9.进水部分，水箱，FPE泵测试10.除气，加热测试11.透析液温度测试12.浓缩液泵，电导度测试13.平衡腔阀门测试14.旁路和消毒阀门测试15.FPA泵，平衡腔传感器，空气分离测试16.水路部分压力测试17.超滤泵测试18.漏血测试19.漏气测试20.水路部分（总体）21.水路部分排空22.补液部分测试23.干粉筒部分开关/接口传感器测试24.HDF-online 联机血液透析滤过治疗（选配）25.HDF-online配套的阀门和接头传感器（选配）26.备用电池（选配）测试27.透析液水路部分压力自检测试进入测试程序LLC Manual Test关机，打开机器后门，旋转工作状态旋钮K1（如图位于检测板左下角）至2。
(注：0为正常状态，2为维修状态，3为装载程序状态) 依次按屏幕上的按钮开机，选择按键“Manual Test & Calibration”>> “LLC Manual Test”进入测试程序LLC Manual Test（如图）1.呼叫，报警，声音，自动开/关机测试“Staff Call/Alarms/Power Off”声音报警由控制信号和检测信号{ACAL/ACAL-S}控制。
检测板可以根据信号{D24OFF-S}、{B24OFF-S}来测出透析液、血路部分的24V电压的状态。
控制板的{REMOTE}信号可以激活开关主电源的信号，以达到自动关机功能。
激活自动关机后大约64秒，机器将自动开机。
如果可以自动关/开机，则{REMOTE}功能正常。
1.1 按“Staff Call/Alarms/Power Off”按钮，进入测试窗口。
1.2 激活窗口中各个按键以测试各项功能。
(完整word版)贝朗血透机维修几例
贝朗Dialog+血液透析机故障维修三例0 引言血液透析是维持肾衰竭病人生命的有效方法之一，由于近年来病人越来越多，从2002年到2012年这10年，我院贝朗Dialog+血透机已经增加到22台，使用情况一直都比较好，期间也出了一些故障，现列举出3例非电路方面的典型故障与同行共同学习，报告如下：1故障一1.1故障现象：清毒时报“BIC pump has stopped”。
按回车键确定，不能消除报警。
1.2故障分析与处理：报警提示是B液泵停止工作，透析机工作状态信息为：BICP是７５转每分，ＢＩＣＰ－S是0转每分，说明B液泵电机供电正常，故障可能出在B液泵电机测速传感器或B液泵。
于是打开机器前门，发现B液泵（左边是A液泵，中间是超滤泵）没有转动。
于是把B液泵的电源线接在A 液泵，A液泵转动正常，证实了B液泵供电正常。
拆下B液泵，用手抽动B液泵活塞体能上下活动，而B 液泵电机转子不动，故得出结论：B液泵电机卡死。
厂家要求直接更换电机，考虑时间紧迫及维修成本，也为弄清电机卡死情况，便拆下电机转子，发现转子两边轴承坏了，导制转子和定子之间卡死。
更换两个型号为625Z的轴承，机器正常工作[2]。
2故障二2.1故障现象：消毒时报供水受干扰，时而异常，时而正常，反复出现。
2.2故障分析与处理：供水系统是由减压阀DMV、进水阀VVBE、水箱VB和水位控制器NSVB组成。
反渗水经过减压阀减压，在受进水阀的控制到水箱，水箱水位到高水位时进水阀关闭，到低水位时进水阀打开，使反渗水不溢出水箱也能保持透析机工作用水。
查看报警时血透机工作状态信息，水箱水位有时显示中水位，有时低水位，从未显示高水位，而进水阀一直处于打开状态。
不难推断出故障要么是进入水箱水流过慢导致水箱水位达不了高水位而报警；要么是水位控制器自身故障检测不到水位而报警。
如果是水位控制器自身故障导制不能控制水位，那么机器下面水箱应有水溢出，而地面上没有水溢出，故问题应是减压阀阻塞或进水阀打开不畅导制水流太慢而报警。
贝朗机器的操作流程word精品
贝朗机器的操作流程、预冲:1、安装透析器及管路-提升泵速至100ml/min ;2、待盐水剩400ml后关泵—机器提示“是否安装旁路？”—安装旁路（红端接A:出液口、蓝端接V:入液口）—按“确定”键；3、将透析器正置（A端朝上），排膜外的空气—膜外空气排尽后再将透析器倒置夹在透析器支架上；4、机器提示“是否充满盐水？”—按“确定”键，将泵速降至0ml/min —机器开始自检；5、机器自检完毕—将延长管和侧管相连—夹闭A压传感器。
二、上机：1、设置参数：先设除水量和除水时间—再设置肝素（无肝素或者低分子患的者选择“不给肝素”；用肝素的患者设置剩余时间30min、首剂量和追加量：1ml=5mg ）；2、按“小绿人”上机—再次核对透析参数—按“确定”键；3、穿刺成功后先将动脉穿刺针和动脉管路连接—开泵—机器提示“是否给肝素？” —消音按“确定”键，打开肝素小夹子；（或者血液进入A壶后按“肝素追加键”：肝素泵会自动追加首剂量）；4、血液过透析器后再次排气—排尽膜内空气后正置透析器；5、机器提示“是否连接病人？” —消音按“确定”键，将V管路和V穿刺针连接；（或者血液过安全夹后关泵）6、开泵-提升泵速至医嘱设置的泵速 -按“除水开关”键-固定管路（用止血钳夹在患者肩膀上），其他管路别在机器右侧凹槽内。
三、下机：1、按“小红人”键-机器提示“是否回血？”-按“确定”键（有两次提问需要按两次确定键）；2、回完血后关泵四、机器消毒：1、按“排空膜外”键-取下蓝端（入液口）旁路放回；2、待膜外液体排尽后取下红端（出液口）旁路-用小帽盖好透析器旁路端，以免废液流出—从左向右取下管路和透析器，并丢于小桶内；3、将A、B液吸管复位-按“消毒”键（有个小黄圈）-如果需要消毒后自动关机按“蓝色小钟表”键。
五、血滤机预冲：1、安装管路及透析器-将血滤管红管端接V管路的白色连接管，白管端接集液袋；2、准备2瓶500ml盐水：第一瓶盐水（500ml ）加入肝素1支—开始预冲；3、再用1瓶纯盐水预冲管路-预冲完毕后取下血滤管安装于血滤泵上;4、如果是后稀释于静脉壶连接 -并打开静脉壶小夹子；5、正常穿刺上机-开除水-提升血泵速度-选择治疗模式“ HOF ”,置换液10L ,透析液速度500ml/min -机器自动开启血滤泵。
贝朗Dialog+血液透析机的常见故障及预防措施分析
贝朗Dialog+血液透析机的常见故障及预防措施分析摘要】分析在贝朗Dialog+血液透析机设备运行中，由于内部电路与水路较为繁琐，长时间处于酸性与碱性液体的运作环境，很容易使得内部结构受到腐蚀，出现故障，为提升设备的运行质量，应根据常见的故障，合理的进行预防处理，采用正确的方式与手段规避故障，以此延长设备的使用寿命，满足运行要求。
【关键词】贝朗Dialog+血液透析机；常见故障；预防措施【中图分类号】R197.6 【文献标识码】A 【文章编号】2095-1752（2019）26-0215-01贝朗Dialog+血液透析机属于目前较为常见的医疗设备，在诊疗过程中发挥着较为重要的作用，然而，在运行中受到各种因素的影响，经常发生故障问题，为保证设备使用效果，应合理的预防问题的发生，提升运行性能。
1.消毒液吸入失败在设备完成相关治疗工作之后，开展消毒活动，发生了消毒液的吸入故障问题，难以正常消毒处理。
通过研究可以得知，问题的出现，主要表现为：①桶空，吸管出现了打折的现象；②相关阀门的电动机设备运行异常；③电动设备的检测系统异常；④密封圈结构出现了老化的现象，电动机设备的相关通大气区域不能正常关闭，弹簧结构出现了腐蚀的问题。
⑤超滤泵设备有卡死迹象；⑥设备之内出现了漏气的现象，管路之内含有很多气泡成分。
⑦循环阀门部分没有完全闭合。
在发生此类故障问题的时候，应重点开展检查工作与维修工作：点击“扳手”合理的开展检查工作，可以看出循环阀部分与消毒阀部分均可以正常的运作，温度没有出现变化，加热泵系统处于打开的状态，其中的EP转速未见异常，但是，EP除气压力存在异常现象，在-600mmHg，而正常数值是-140mmHg，可见存在不正常的现象。
在对设备前门与后门进行打开之后，可以观察到管路中含有很多气泡成分，立即进行设备的关闭，从电源中找出加热泵的电源系统，之后进行开机冲洗，了解底层的情况，可以观察到除气区域存在气泡，代表其有漏气的现象。
贝朗血液透析机DIALOG
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*贝朗血液透析机DIALOG+ Kt/V值计算的介绍透析治疗效率标准：（Kt/V）Kt/V= -In(R-0.008*t+4-3.5*R)*UF/WK—清除率 t—治疗时间 V—尿素分布容积R—透析前尿素氮/透析后尿素氮 UF—超滤率（Is）W—干体重（Kg）Dialog/Dialog+中的Kt/V值目标(Target)Kt/V值：由医生根据病情决定。
预计(Projested)Kt/V值：预计在目前设定条件下，治疗结束可以达到的Kt/V值。
实际(Actual)Kt/V值：随时反映治疗进程，随时间而变化。
最终(Actual urea clearance rte)Kt/V值：根据实验室结果，最后此次治疗实际达到的Kt/V值。
Dialog+预计(Projested)Kt/V值：预计(Projested)Kt/V值=K(V—0.58*DWV—尿素氮分布容积 DW—干体重 K(FN—透析器名称 DF—透析液流速 BF—血流速TT—治疗时间Dialog+(Actual) Kt/V值实际(Actual)Kt/V=Ctbv*TBV/(0.58*DW)Ctbv—以清除血量/经治总血量的百分比率TBV—经治总血量DW—干体重Watson公式：在Dialog+(sw>7.50) Watson公式被用于计算尿素分布容积，以更精确的评估Kt/Vfigure。
男性：V(l)=2.447-0.09516×年龄（yr）＋0.1074×身高（厘米）＋0.3362×干体重（Kg）女性：V(l)=-2.097+0.1069×身高（厘米）+0.2466×干体重（Kg）不同情况下Kt/V的计算：1：只要透析液在流动Kt/V值是持续计量的，所以在单超情况下Kt/V值是停止计算的。
2：如果Kt/V值是治疗途中激活的，仍然会按所输入的治疗时间来计算总Kt/V值。
贝朗血液透析机DIALOG
贝朗血液透析机DIALOG+ Kt/V值计算的介绍透析治疗效率标准：（Kt/V）Kt/V= -In(R-0.008*t+4-3.5*R)*UF/WK—清除率 t—治疗时间 V—尿素分布容积R—透析前尿素氮/透析后尿素氮 UF—超滤率（Is）W—干体重（Kg）Dialog/Dialog+中的Kt/V值目标(Target)Kt/V值：由医生根据病情决定。
预计(Projested)Kt/V值：预计在目前设定条件下，治疗结束可以达到的Kt/V值。
实际(Actual)Kt/V值：随时反映治疗进程，随时间而变化。
最终(Actual urea clearance rte)Kt/V值：根据实验室结果，最后此次治疗实际达到的Kt/V值。
Dialog+预计(Projested)Kt/V值：预计(Projested)Kt/V值=K(V—0.58*DWV—尿素氮分布容积 DW—干体重 K(FN—透析器名称 DF—透析液流速 BF—血流速TT—治疗时间Dialog+(Actual) Kt/V值实际(Actual)Kt/V=Ctbv*TBV/(0.58*DW)Ctbv—以清除血量/经治总血量的百分比率TBV—经治总血量DW—干体重Watson公式：在Dialog+(sw>7.50) Watson公式被用于计算尿素分布容积，以更精确的评估Kt/Vfigure。
男性：V(l)=2.447-0.09516×年龄（yr）＋0.1074×身高（厘米）＋0.3362×干体重（Kg）女性：V(l)=-2.097+0.1069×身高（厘米）+0.2466×干体重（Kg）不同情况下Kt/V的计算：1：只要透析液在流动Kt/V值是持续计量的，所以在单超情况下Kt/V值是停止计算的。
2：如果Kt/V值是治疗途中激活的，仍然会按所输入的治疗时间来计算总Kt/V 值。
3：治疗途中血泵流速发生改变，Kt/V值的血流速是按不同的设置分段计量的，可保证改变设置后的计算精确性。
贝朗Dialog+型血液透析机水路原理总结
贝朗 Dialog+型血液透析机水路原理总结随着医疗改革、患者数量多、治疗周期密，各级医院建设血液透析中心的规模越来越大。
每天2~3班治疗数量来救治肾病患者。
按规定超过20台规模的必须配备专职工程师，对县级医疗设备工程师带来不小压力。
本院贝朗Dialog+系列血液透析机占比较高，近几年对其维修维护经验总结与大家分享。
血透机工作原理：透析用浓缩液和透析用水经过透析液供给系统配制成合格的透析液，通过血液透析器（半渗透膜），与血液监护警报系统引出的病人血液进行溶质弥散、渗透和超滤作用；作用后的病人血液通过血液监护警报系统返回病人体内，同时透析用后的液体作为废液由透析液供给系统排出，带出患者体内因肾功能衰退留下的毒素和多余水分；不断循环往复，完成整个透析过程。
贝朗血透机作为进口三大血液透析设备之一。
贝朗Dialog+系列（以下简称“血透机”）主体设计改变不大，操作界面几乎没改变。
目前市面上的软件版本有8.2X版本和9.1X版本，两种版本水路设计雷同但各配件规格有变化（大部分不通用）。
主要关于水路原理和经验同大家分享，以下是血透机水路图：血透机内部采用分层设计1.机箱高层（电路层）2.机箱超滤层3.机箱配液层4.机箱进水层水路图中同一底色区域表示在同一层上。
下面我们顺水流方向来看分层介绍结构、作用及常见故障。
一、进水层纯水由进水口经过DMV（减压阀）和VVBE（进水阀）到水箱。
水箱内有NSVB（液位传感器）配合进水阀控制进水量。
日常水箱溢水液位开关损坏几率更大。
水流从下方TSHE（进水温度传感器）流向VEB（除气阀）和PE（除气压力传感器）。
（注：A和D两个接口是通向A液泵、B液泵和超滤泵上端接口形成回路，起润滑三个泵的作用。
）经过EK（除气室）、FEP（过滤器）到达EP（除气泵）。
从出气阀到除气泵构成一个负压环境，主要作用是使水中的小气体变成小气泡分离出来。
若水中有大量气体配出来的置换液会影响半透膜通透性，严重会进入患者血液若在患者体内形成大气泡就十分危险。
贝朗Dialog血透机上机操作规范及注意事项
物品准备 开机自检
↓
↓
安装管路及透析器
↓
密闭式管路预冲，根据机器提示连接透析液、传感器，完成自检
↓
选择透析参数
↓
建立体外循环
↓
开始血液透析治疗↓监测生命体征并记录↓ 记录透析机有关参数
↓ 处理并发症 贝朗 Dialog+血透机使用注意事项 1. 严格无菌操作。 2. 不可跳过自检直接上机。 3. 正确执行医嘱，正确设置治疗参数。 4. 严格按操作规程上下机。 5. 各管道接头连接紧密，动静脉壶液面不可过满（一般 2/3 为宜），传感器保持清洁干燥， 如有血液或液体污染及时更换。 6.严密监测患者生命体征及机器各种参数的变化，及时处理机器报警及并发症。 7.保持机器表面清洁干燥，治疗结束及时消毒机器。 8.定期更换超净滤器。
贝朗Dialog+血液透析机故障维修一例
贝朗Dialog+血液透析机故障维修一例【摘要】本文介绍了贝朗Dialog+血透机的组成原理，并对Dialog+血透机报警“温度太低”的故障进行了分析和排查，最终遵循从易到难、由外到内的原则逐步排查，并将故障解决。
提示维修人员一定要通过查看机器设备参数和运用维修模式中的测试方法来确定故障原因，提高维修效率。
【关键词】血液透析机；电磁阀；压力传感器；温度传感器；引言血液透析是治疗终末期肾病的一种办法：将患者的血液引出体外，通过血液透析装置，完成对血液中的代谢废物、毒物、致病因子以及水、电解质和酸碱的清除，再将净化后的血液会输人体，实现机体内环境的平衡。
血液透析机的任务：配置透析液，将透析液输送到透析器，清除代谢废物，排出超滤水分，检测机器内部水路运转，控制外部血路的运转。
1 贝朗Dialog血透机组成及原理血液透析机装置主要由血液透析机、透析器、水处理和辅助装置组成。
它实现了肾脏功能替代，通过把体外通环路径与患者的血液循环系统相连来完成的。
运用弥散，对流和吸附等物理原理清除小分子溶质，水及大分子物质。
血液透析机主要包括两个系统：透析液供给系统（水路）和体外血液循环系统（血路）[1]。
德国贝朗公司生产的Dialog血透机是市面上较为先进的机器，它的大屏幕触摸屏和中文界面为医护的操作提供了方便，实时的机器的运行参数集成在扳手的参数界面为工程师检修提供了便利。
随着血透病人的增多，一些血透机超负荷运转，故障也出现频繁，现把我院最近发生过的故障介绍如下：2 贝朗Dialog血液透析机故障及维修2.1 故障现象：机器通过自检，病人正常上机10分钟左右，机器突然黄灯报警，提示为：温度太低。
2.2 故障分析：出现温度报警时，通常有以下几方面的原因，需根据实际情况进行分析排查，考虑到机器存在问题，透析液走旁路，不进入透析器中，无法正常血液透析，故先让患者回血下机，透析机做消毒后在进行排查：1、开磁电源上F5,F6保险丝烧断2、加热棒故障，无法工作3、TSHE,TSE,TSBIC,TSD,TSD_S故障或者漂移，需要定标4、除气压不正常[2]。
贝朗透析机版面详解
贝朗透析机版面详解
上：操控系统、监测系统
一、正面
下：动力系统、电路部分、水路系统
上：1、显示屏；
显示屏两侧有指示灯：绿色（正常运行）；黄色（自检和消毒时)；红色（报警）
2、机器型号：Dialog＋；
“－”降低血泵速度；“start / stop”血泵开关；“＋”提升血泵速度；
“”报警消音；“”返回键
下：1、肝素泵
2、静脉压监测口；动脉压监测口；血泵；
血泵右侧：静脉壶卡槽；空气监测仪；遮光板；安全夹；
血泵左侧：动脉壶卡槽；A、B液连接管
输液架
二、左侧透析器支架、管路固定支架
旁路（蓝端：走透析液；红端：走废液）、消毒液连接管
上：托盘
三、后面中：电源开关（“1”开启、“0”关闭）、电源插头、细菌过滤
器、手摇把、消毒液支架
下：进液管（红色）、排液管（黑色）
四、底座：托盘（放A、B液桶）、四个轮子（带脚刹）注：下面有显示屏介绍
状态栏
日期、时间
静脉压
动脉压跨膜压肝素追加
最少超滤键透析液开关上下机键
监测数据
提升静脉壶液面菜单键。
(完整word版)贝朗血液透析机维修界面重点英文词汇翻译
VSAA检测信号
VSAE
机器产生输出置换液阀门
VSAE—
VSAE检测信号
PUMP （ONLINE）
置换液泵
OSP
置换液泵
OSP—S
OSP检测信号
SUBST。FLOW(ONLINE）
FMS
透析液流速
FMS—S
透析液流速（检测信号）
BLOOD SIDE (PRESS。)
血路部分（压力）
PA
TSD—S
TSD的检测值
CONDUCTIVITY
电导度部分
BICLF
B液电导度值
ENDLF
透析液最终电导度值
ENDLF-S
ENDLF的检测值
BICP
B液泵速度（控制值）
BICP-S
BICP的检测值
BIC—RATIO
B液和软水的混合比例
BIC-RATIO—S
BIC-RATIO检测值(在BYPASS状态显示机内设定值）
SAKV-S
SAKV的检测信号
AIR DETECTOR
空气检测部分
SAD
空气检测器信号
SAD-S
SAD的检测值
SAD TIME—S
SAD的信号时钟
SAD REF—S
SAD的参考电压
HEPARIN
肝素泵部分
HP
肝素泵运行状态
SYRDIA
注射器直径
POSITION
位移
Status Selftest
自检状态
平衡腔1废液侧的进水电磁阀门
VDEBK2—S
平衡腔2透析液侧的出水电磁阀门
VDABK2-S
平衡腔2废液侧的出水电磁阀门
VEBK2-S
贝朗DIALOG+透析机维修实例
贝朗DIALOG+透析机维修实例作者：***来源：《今日自动化》2021年第12期[摘要]血液净化是肾衰及危重病的重要治疗手段，血液透析机在医院的血液净化治疗中占有重要的地位，文章介绍贝朗血液透析机的原理特点和维修经验。
[关键词]血液透析机;原理;故障维修[中图分类号]TV63 [文献标志码]A [文章编号]2095–6487（2021）12–0–02Braun DIALOG+ Dialysis MachineHuang Ming-ming[Abstract]Blood purification is an important treatment of renal failure and critical care . Hemodialysis machine occupies an important position in blood purification treatment in a hospital. This paper aims to introduces the principle characteristics of the hemodialysis machine and maintenance experience.[Keywords]hemodialysis machine; principle; fault maintenance1 贝朗机型介绍德国贝朗血液透析机是世界上研制人工肾方面最大的医疗产品制造商之一德国贝朗集团生产的。
笔者医院购进的机型为贝朗DIALOG+，该机技术先进，质量可靠，操作方便，使用安全，数据显示为独特的彩色触摸屏控制、图式化显示，所有参数显示在一个屏幕上，信息量大，整个屏幕上能显示所有的治疗参数，报警原因。
机器内部为三层抽屉是结构，方便查找水路故障，便于维修。
2 贝朗透析机工作原理透析机大都由温度控制系统、配液系统、除气系统、电导度监测系统、超滤监测和漏血监测等部分组成。
