CATIA自定义配置模块

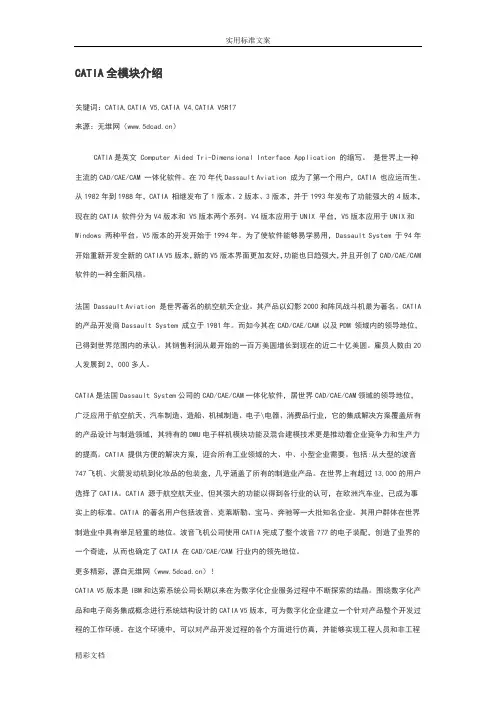

CATIA全模块介绍
CATIA全模块介绍关键词：CATIA,CATIA V5,CATIA V4,CATIA V5R17来源：无维网（）CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写。
是世界上一种主流的CAD/CAE/CAM 一体化软件。
在70年代Dassault Aviation 成为了第一个用户，CATIA 也应运而生。
从1982年到1988年，CATIA 相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATIA 软件分为V4版本和 V5版本两个系列。
V4版本应用于UNIX 平台，V5版本应用于UNIX和Windows 两种平台。
V5版本的开发开始于1994年。
为了使软件能够易学易用，Dassault System 于94年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。
法国 Dassault Aviation 是世界著名的航空航天企业。
其产品以幻影2000和阵风战斗机最为著名。
CATIA 的产品开发商Dassault System 成立于1981年。
而如今其在CAD/CAE/CAM 以及PDM 领域内的领导地位，已得到世界范围内的承认。
其销售利润从最开始的一百万美圆增长到现在的近二十亿美圆。
雇员人数由20人发展到2，000多人。
CATIA是法国Dassault System公司的CAD/CAE/CAM一体化软件，居世界CAD/CAE/CAM领域的领导地位，广泛应用于航空航天、汽车制造、造船、机械制造、电子\电器、消费品行业，它的集成解决方案覆盖所有的产品设计与制造领域，其特有的DMU电子样机模块功能及混合建模技术更是推动着企业竞争力和生产力的提高。
CATIA 提供方便的解决方案，迎合所有工业领域的大、中、小型企业需要。
Catia小技巧(2)
一、快速启动在Catia的安装目录下找到bin文件夹,运行CATENV,如下图所示:这里我的安装目录是在D盘,大家安装目录不同则根据实际安装目录寻找CATENV程序.在环境管理程序中,如下图所示新建环境变量CATNoStartDocument这个变量，值设置为no,然后确认即可。
二、优化加载大型数据在catia程序中工具——选项中找到基础结构——产品结构选项，如下图所示在产品可视化和高速缓存文件选项卡中分别勾选请勿在打开时激活默认形状和使用高速缓存。
高速缓存的文件目录与大小大家可以自己定义三、 自定义设置1. 设置快捷键Catia 程序中工具——自定义选项中打开命令选项卡，如下图所示，寻找自己需要的命令然后自定义快捷方式。
2.自定义工具栏Catia程序中工具——自定义选项中打开工具栏选项卡，如下图所示寻找自己需要的工具栏并添加进当前模块。
四、开启管理员模式在Catia环境设置中设置如下两个变量的变量值。
（值为储存路径，可自行设置，建议使用catia目录下的）右键桌面的catia启动图标，在属性——目标路径按下列方式添加“空格-admin”开启管理员模式。
成功后如下图所示会弹出提示。
D:\CATIA\B20\intel_a\code\bin\CATSTART.exe -run "CNEXT.exe " -env CATIA.V5R20.B20-direnv "D:\CATIA\CATEnv" -nowindowD:\CATIA\B20\intel_a\code\bin\CATSTART.exe -run "CNEXT.exe -admin" -envCATIA.V5R20.B20 -direnv "D:\CATIA\CATEnv" -nowindow进入管理员模式后就可以修改默认的设置了，主要用于2维图的字体，线型，箭头类型等设置。
CATIA不同模块工具调用

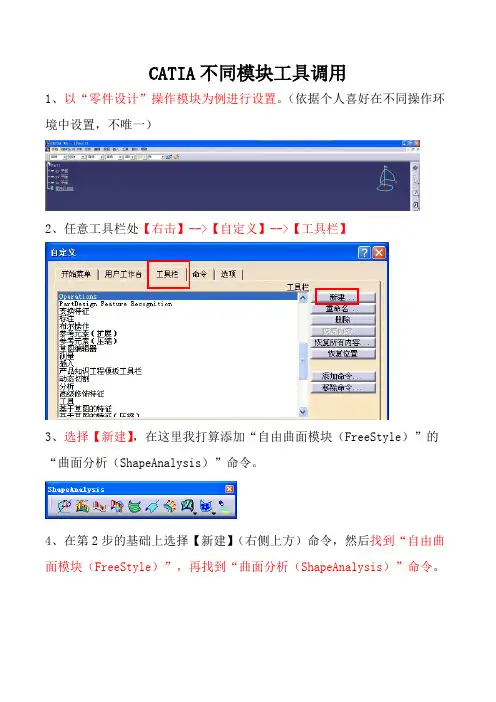

CATIA不同模块工具调用
1、以“零件设计”操作模块为例进行设置。
（依据个人喜好在不同操作环境中设置，不唯一）
2、任意工具栏处【右击】-->【自定义】-->【工具栏】
3、选择【新建】，在这里我打算添加“自由曲面模块（FreeStyle）”的“曲面分析（ShapeAnalysis）”命令。
4、在第2步的基础上选择【新建】（右侧上方）命令，然后找到“自由曲面模块（FreeStyle）”，再找到“曲面分析（ShapeAnalysis）”命令。
5、点击确定，如此就将“自由曲面模块（FreeStyle）”中的“曲面分析（ShapeAnalysis）”命令添加到了“零件设计模块（PartDesign）”中，如下图所示：
可以通过以上设置方法将你所需要的所有命令添加到同一个操作环境中来，但是有一个需要大家注意的是，在【几何图形集】和【零件集合体】之间需要定义工作对象，将你要绘制的草图绘制到你需要的位置！这也是方便后期修改。
CATIA配置包介绍（CPE）
CATIA配置包介绍（CPE）CATIA V5模块详细介绍代号简单介绍详细说明CAT CATIA Team PLM CATIA PLM EXPRESS基础包TDM CATIA - Team PDM CATIAPDM团队CATIA TEAM PLM在6类不同角色基础上提供了44种高价值的选项，使得其能够适应工业界所有的业务，CATIA TEAM PLM作为一个平台，已经成为企业成长的引擎。
CC1CATIA - CADAMIntegration1 CADAM接口1CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。
这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。
CD1CATIA - CollaborativeDesign 1 即时协同设计CATIA协同设计（CD1）,作为突破，即时协同设计使零件或曲面在各个领域中的并行设计成为可能。
设计者能共享特征，从而能并行地创建零件，或在同步或异步模式下交换信息。
即时协同设计是完全可扩展的，从局部的点到点通信应用，到标准通信解决方案集成中的客户端/服务器模式。
ID1CATIA - Interactive Drafting1 交互式绘图1交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。
本模块提供了高效、直观和交互的工程绘图系统。
通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。
IG1 CATIA - IGES Integratoin 1IGES 接口1IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。
用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。
该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。
CATIA V5 功能模块简介
CATIA V5 功能模块简介在CATIA V5 R7 中共有13个模组，分别是：基础结构、机械设计、形状、分析和模拟、ACE 工厂、加工、数字模拟、设备与系统、制造的数字处理、加工模拟、人机工程学设计和分析、智件和ENOVIA V5 VPM,各个模组里又有一个到几十个不同的模组。
1.“基本结构”模组“基础结构”模组包括产品结构、材料库、CATIA 不同版本之间的转换、图片制作、实时渲染等基础模块。
2.“机械设计”模组从概念到细节设计，再到实际生产，CATIA V5的“机械设计”模组可加速产品设计的核心活动。
“机械设计”模组还可以通过专用的应用程序来满足钣金与模具制造商的需求，以大幅提升其生产力并缩短上市时间。
“机械设计”模组提供了机械设计中所需要的绝大多数模块，包括零部件设计、装配件设计、草图绘制器、工程制图、线框和曲线设计等模块。
3.“形状”模组CATIA 外形设计和风格造型提供给用户有创意、易用的产品设计组合，方便用户进行构建、控制和修改工程曲面和自由曲面，包括了自由曲面造型、汽车白车身设计、创成式曲面设计和快速曲面重建等模块。
“自由曲面造型”模块提供用户一系列工具，来定义复杂的曲线和曲面。
对NURBS的支持使得曲面的建立和修改以及与其他CAD系统的数据交换更加轻而易举。
“汽车白车身设计”模块对设计类似于汽车内部车体面板和车体加强筋这样复杂的薄板零件提供了新的设计方法。
可使设计人员定义并重新使用设计和制造规范，通过3D曲线对这些形状扫掠，便可自动地生成曲面，从而得到高质量的曲面和表面，并避免了重复设计，节省了时间。
“创建式曲面设计”模块的特点是通过对设计方法和技术规范的捕捉和重新使用，从而加速设计过程，在曲线技术规范编辑器对设计意图进行捕捉，使用户在设计周期中的任何时候都能方便快速地实施重大设计更改。
4. “分析和模拟”模组CATIA V5 创成式和基于知识的工程分析解决可快速对任何类型的另加零件或装配件进行工程分析，基于知识工程的体系结构，可方便地利用分析规则和分析结果优化产品。
CATIA 各模块介绍
CATIA V5版本具有：1.重新构造的新一代体系结构为确保CATIA产品系列的发展，CATIA V5新的体系结构突破传统的设计技术，采用了新一代的技术和标准，可快速地适应企业的业务发展需求，使客户具有更大的竞争优势。
2.支持不同应用层次的可扩充性CATIA V5对于开发过程、功能和硬件平台可以进行灵活的搭配组合，可为产品开发链中的每个专业成员配置最合理的解决方案。
允许任意配置的解决方案可满足从最小的供货商到最大的跨国公司的需要。
3.与NT和UNIX硬件平台的独立性CATIA V5是在Windows NT平台和UNIX平台上开发完成的，并在所有所支持的硬件平台上具有统一的数据、功能、版本发放日期、操作环境和应用支持。
CATIA V5在Windows平台的应用可使设计师更加简便地同办公应用系统共享数据；而UNIX平台上NT风格的用户界面，可使用户在UNIX平台上高效地处理复杂的工作。
4.专用知识的捕捉和重复使用CATIA V5结合了显式知识规则的优点，可在设计过程中交互式捕捉设计意图，定义产品的性能和变化。
隐式的经验知识变成了显式的专用知识，提高了设计的自动化程度，降低了设计错误的风险。
5.给现存客户平稳升级CATIA V4和V5具有兼容性，两个系统可并行使用。
对于现有的CATIA V4用户，V5年引领他们迈向NT世界。
对于新的CATIA V5客户，可充分利用CATIA V4成熟的后续应用产品，组成一个完整的产品开发环境。
航空航天：CATIA 源于航空航天工业，是业界无可争辩的领袖。
以其精确安全，可靠性满足商业、防御和航空航天领域各种应用的需要。
在航空航天业的多个项目中，CATIA 被应用于开发虚拟的原型机，其中包括Boeing飞机公司（美国）的Boeing 777 和Boeing 737，Dassault 飞机公司（法国）的阵风（Rafale）战斗机、Bombardier飞机公司（加拿大）的Global Express 公务机、以及Lockheed Martin飞机公司（美国）的Darkstar无人驾驶侦察机。
CATIA各模块功能全面讲解经典收藏(基础)
1
目录
CATIA概述
CATIA软件简介 软件发展历程 软件特点 典型应用 各行业应用演示 CATIA作品图片 基础模块简介
CATIA界面及文档介绍
CATIA用户界面介绍
➢ 菜单 ➢ 工具条 ➢ 工作台
文档类型及多文档支持 文档基本操作 文档多工作台切换
CATIA基本操作
鼠标操作 ➢ 模型的鼠标操控方法 ➢ 对象选择方法 ➢ 对象编辑方法
Catia也是汽车工业的事实标准，是欧洲、北美和亚洲顶尖汽车制造商的核心系统。 Catia在造型风格，车身及引擎设计方面具有独特的长处。
国内各主机场所电子样机都由 catia软件制作。 诺基亚手机生成商采用CATIA软件进行手机设计、生产。 2008年奥运会“鸟巢”运动场模型采用CATIA软件构建。
小节目录 | 章目录
24
CATIA基本操作
视图
视图工具条 隐藏几何要素 重新显示被隐藏的几何要素 渲染样式
定制
定制 常用定制 工作台环境设置
小节目录 | 章目录
25
CATIA基本操作
鼠标操作概述
CATIA中鼠标操作方式主要有：单击鼠标左键、双击鼠标左键、按下鼠标左键拖动、滚轮前后滚 动，按下滚轮拖动、单击鼠标右键。
零件文档
程序中包含多文档
装配文档
当前激活的文档
工程制图文档
小节目录 | 章目录
20
CATIA界面及文档介绍
文档类型及多文档支持（2/2）
常用工作台的文档类型。
工作台
图标
草图设计
实体设计 工程制图 装配设计 创成式曲面设计
运动机构仿真
工程分析
文档类型
.CATPart .CATPart .CATDrawing .CATPruduct .CATPart .CATPruduct .CATAnalysis
CATIA各模块简介
电子实验模块此主题相关图片如下：图6-01.电子样机导航器电子样机导航器（DMU Navigator ）使用户可以通过功能强大的观察、导航和交流功能实现协同的D MU 检查。
该模块提供的大量工具（如添加注释、超链接、制作动画、发布及会议功能）使得所有涉及D MU 检查的团队成员可以很容易地进行协同工作。
指令自动执行功能和用可视化文件快速加载数据的功能增强了用户的生产力。
通过与其它DMU 模块的本质集成可以进行完整的DMU 检查和仿真。
电子样机导航器能满足几乎所有涉及产品电子样机工作的用户的要求，它可以处理从日用消费品装配到大型的产品——汽车、航空航天、车间布置、轮船及其它重型机械等各种规模的电子样机此主题相关图片如下：图6-12.电子样机空间分析电子样机空间分析（DMU Space Analysis ）使用干涉检查、剖面分析与测量和3D 几何比较工具进行电子样机验证。
该模块可以进行碰撞、间隙和接触计算，并且可以让用户查看干涉的具体信息，还可以进行3D 几何图形比较并用一个专门的窗口显示比较结果。
用户可以对计算结果进行剖视，并在剖面上进行测量以便更进一步的了解并评估被比较对象之间的差异。
电子样机空间分析通过确保对问题的很好的理解来实现设计校验功能，从而很快地解决问题。
该模块可以用来处理数字化样机的检查问题，用于产品封装打包过程，以及用在从关联设计到维修检查的全产品生命周期之中，可以处理从日用消费品到汽车、航空航天、厂房布置、造船或其它重型机械产品等各种规模的电子样机。
此主题相关图片如下：智能模块此主题相关图片如下：图5-0智能模块主要包括：知识顾问（Knowledge Advisor ）、知识工程专家(Knowledge Expert)、产品知识模板（Product Knowledge Template）、产品功能定义（ Product Functional Definition ）、产品功能优化（Product Function Optimizer ）、业务流程知识模板（Business Process Knowle dge Template ）等，具体的功能和作用如下：1.知识顾问知识顾问（Knowledge Advisor ）可使设计人员捕捉各自的技术知识并作为最佳设计经验以待重用。
CATIA自定义配置模块
CATIA自定义配置模块CATIA对低配置计算机也是可以跑好的。
CATIA是有很多的模块，只需安装需要的就可以了。
呵呵！以下就是自定义模块简写。
零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：Sheetmetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：Sheetmetal Production三维功能公差与标注设计FTA：3D functional Tolerancing & Annotation模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening 数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis 创成式装配件结构分析GAS ：Generative Assembly StructuralAnalysis变形装配件公差分析TAA：Tolerance Analysis of Deformable AssemblyElfini 结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation DiagramsHV AC 图表设计HVD：HV AC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计WA V：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHV AC设计HV A：HVAC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product function Definition产品功能优化PFO：Product function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis Review DMU空间工程助手SPE：DMU Space Engineering Assistant 人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis。
CATIA_模块介绍
CATIA全模块介绍(最新版本CATIA V5R17)CATIA模块中英文对照零件设计 PDG：Part Design装配设计 ASD：Assembly Design交互式工程绘图 IDR：Interactive Drafting创成式工程绘图 GDR：Generative Drafting结构设计 STD：Structure Design线架和曲面设计 WSF：Wireframe and Surface钣金设计 SMD：SheetMetal Design航空钣金设计 ASL：Aerospace Sheetmetal Design钣金加工设计 SHP：SheetMetal Production三维功能公差与标注设计 FTA：3D Functional Tolerancing & Annotation 模具设计 MTD：Mold Tooling Design阴阳模设计 CCV：Core & Cavity Design焊接设计 WDG：Weld Design自由风格曲面造型 FSS：FreeStyle Shaper自由风格曲面优化 FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer创成式外形设计 GSD：Generative Shape Design创成式曲面优化 GSO：Generative Shape Optimizer汽车白车身接合 ABF：Automotive Body In White Fastening数字化外形编辑 DSE：Digitized Shape Editor汽车A级曲面造型 ACA：Automotive Class A快速曲面重建 QSR：Quick Surface Reconstruction创成式零件结构分析 GPS ：Generative Part Structural Analysis创成式装配件结构分析 GAS ：Generative Assembly Structural Analysis变形装配件公差分析 TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析 EST：Elfini Solver Verification电路板设计 CBD：Circuit Board Design电气系统功能定义 EFD：Electrical System Functional Definition电气元件库管理员 ELB：Electrical Library电气线束安装 EHI：Electrical Harness Installation电气线束布线设计 EWR：Electrical Wire Routing电气线束展平设计 EHF：Electrical Harness Flattening管路和设备原理图设计 PID：Piping & Instrumentation Diagrams HVAC 图表设计 HVD：HVAC Diagrams电气连接原理图设计 ELD：Electrical Connectivity Diagrams系统原理图设计 SDI：Systems Diagrams管线原理图设计 TUD：Tubing Diagrams波导设备原理图设计 WVD：Waveguide Diagrams系统布线设计 SRT：Systems Routing系统空间预留设计 SSR：Systems Space Reservation电气缆线布线设计 ECR：Electrical Cableway Routing设备布置设计 EQT：Equipment Arrangement线槽与导管设计 RCD：Raceway & Conduit Design波导设备设计 WAV：Waveguide Design管路设计 PIP：Piping Design管线设计 TUB：Tubing DesignHVAC设计 HVA：HVAC Design支架设计 HGR：Hanger Design结构初步布置设计 SPL：Structure Preliminary Layout结构功能设计 SFD：Structure Functional Design设备支撑结构设计 ESS：Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG：NC Manufacturing Review数控加工验证 NVG：NC Manufacturing Verification2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant 2轴半加工 PMG：Prismatic Machining3轴曲面加工 SMG：3 Axis Surface Machining多轴曲面加工 MMG：Multi-Axis Surface Machining车削加工 LMG：Lathe Machining高级加工 AMG：Advanced Part MachiningSTL快速成型 STL：STL Rapid Prototyping知识工程顾问 KWA：Knowledge Advisor知识工程专家 KWE：Knowledge Expert产品工程优化 PEO：Product Engineering Optimizer产品知识模板 PKT：Product Knowledge Template业务流程知识模板 BKT：Business Process Knowledge Template产品功能定义 PFD：Product Function Definition产品功能优化 PFO：Product Function OptimizerDMU 漫游器 DMN：DMNDMU NavigatorDMU 运动机构模拟 KIN：DMU Kinematics SimulatorDMU 空间分析 SPA：DMU Space AnalysisDMU装配模拟 FIT：DMU Fitting SimulatorDMU优化器 DMO：DMU OptimizerDMU工程分析审查 ANR：DMU Engineering Analysis ReviewDMU空间工程助手 SPE：DMU Space Engineering Assistant人体模型构造器 HBR：Human Builder人体模型测量编辑 HME：Human Measurements Editor人体姿态分析 HPA：Human Posture Analysis人体行为分析 HAA：Human Activity Analysis模块太多，下面我们就选择其中的一部分来介绍CATIA V5 主要应用产品包括:CATIA Mechanical Design机械设计提供基于规则驱动的实体建模、混合建模以及钣金件设计，相关装配与集成化工程制图产品等。
Catia结构设计模块自定义截面库总结分解
（1）创建参数化零件和设计表以创建圆截面为例，进入零件设计模块（如图1）图1将零件命名为Cycle选取xy平面开始绘制草图（一定要在xy平面绘制，否则之后绘制框架的时候会出现如图2所示情况，即生成的为一个片而不是实体）图2绘制的草图如图3所示图3点“公式”这个按钮，弹出对话框,如图4所示图4点击左下角的“新类型参数”，注意类型选为：长度，具有：单值。
如图5和图6所示（这一步的目的是在之后要生成的设计表中出现“半径”这一参数）图5图6接下来要将草图中的那个尺寸标注与刚才生成的“半径”这个参数对应，右键“直径”这个尺寸，选择最下面的“半径1对象”，然后选“编辑公式”图7点选左侧特征树中的“参数”-“半径”如图8所示。
说明：草图中的尺寸是直径，为什么要和半径参数对应：因为回看图7可知:对直径右键后，对象是半径，所以要和“半径”这个参数对应。
（如果特征树中没有参数显示，需要定制一下，工具-选项-基础结构-零件基础结构，然后把约束、参数、关系都勾选上如图9所示）图8图9自此，参数化零件就做完了，这只是一个圆，所以参数不是很多，至于其他较复杂的截面，比如铝型材，创建方法是一样的，只不过需要多定义一些参数。
创建完之后注意保存。
保存的地点：D:\Program Files\CatiaV5R19\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\AISC\Models接下来要创建设计表。
设计表的目的：1 是将参数化零件加入目录的必要条件，2 可以利用Excel创建系列化零件参数点击“设计表”图标，弹出如图10对话框名称：自定义，注释：自定义，下面有两个选择：“从预先存在的文件中创建设计表”和“使用当前的参数值创建设计表”，前者的目的是使用已存在的设计表，后者是创建新的设计表方向：垂直和水平决定生成的设计表中数据的方向图10点击确定之后弹出如图11对话框，过滤器类型中选择：用户参数，然后双击刚才创建的“半径”参数，点击确定图11确定之后弹出设计表另存为的对话框，格式有表格以及写字板文档两种。
CATIA-常用配置及的介绍
CATIA-常用配置及的介绍CATIA 常用配置及介绍产品领域产品名称描述机械设计 HD2 混合设计包MD2 机械设计包SL3 航空钣金设计包工程分析 SA2 工程分析包知识产品 KD3 知识工程包电子样机 DMN 电子样机浏览SPA 空间干涉分析FIT 拆装分析KIN 机构运动分析基础架构 UDL UG 接口基础架构 ST1 Step 接口CATIA 混合设计配置2 (HD2)该配置提供一整套工具，可进行全数字化样机零件、装配件和特别复杂外形的3D设计，并可生成工程图纸。
作为CATIA P2应用平台的配置，它提供了高级的面向3D的产品特征。
例如漫游导航器和高级的图形显示和处理。
由于可与其它CATIA V5产品兼容，并提供有与CATIA V4兼容的集成工具，以及常见的工业标准数据接口，用户可从此高效解决方案中获益；该配置的这些优点使得它成了V4用户的当然选择。
1).CATIA创成式工程绘图2（Generative Drafting 2）CATIA创成式工程绘图产品2是新一代的CATIA产品，可以从3D 零件或装配件生成相关联的2D图纸。
结合交互绘图功能，创成式工程绘图产品2集成了2D交互式绘图功能和高效的工程图修饰和标注两方面的优点。
创成式工程绘图产品2是一个灵活可扩展的解决方案，能创建与CATIA V4或V5生成的3D机械设计、曲面、混合造型的零件或装配件相关联的2D 工程图纸。
3D尺寸可以通过控制其位置来自动生成。
用户可以利用标准的修饰特征添加后生成的标注。
2D图纸与3D主模型之间的关联性使用户可以进行设计和标注的并行工作。
(5691-GDR)2).CATIA交互式工程绘图1（Interative Drafting 1）交互式工程绘图产品1是新一代的CATIA产品，可以满足二维设计和工程绘图的需求。
本产品提供了高效、直观和交互的工程绘图系统。
通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图产品1也丰富了创成式工程绘图产品。
catia各个模块介绍
c a t i a各个模块介绍(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--CATIA各个模块信息零件设计 PDG：Part Design装配设计 ASD：Assembly Design交互式工程绘图 IDR：Interactive Drafting创成式工程绘图 GDR：Generative Drafting结构设计 STD：Structure Design线架和曲面设计 WSF：Wireframe and Surface钣金设计 SMD：SheetMetal Design航空钣金设计 ASL：Aerospace Sheetmetal Design钣金加工设计 SHP：SheetMetal Production三维功能公差与标注设计 FTA：3D Functional Tolerancing & Annotatio n模具设计 MTD：Mold Tooling Design阴阳模设计 CCV：Core & Cavity Design焊接设计 WDG：Weld Design自由风格曲面造型 FSS：FreeStyle Shaper自由风格曲面优化 FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer创成式外形设计 GSD：Generative Shape Design创成式曲面优化 GSO：Generative Shape Optimizer汽车白车身接合 ABF：Automotive Body In White Fastening数字化外形编辑 DSE：Digitized Shape Editor汽车A级曲面造型 ACA：Automotive Class A快速曲面重建 QSR：Quick Surface Reconstruction创成式零件结构分析 GPS ：Generative Part Structural Analysis创成式装配件结构分析 GAS ：Generative Assembly Structural Analysis 变形装配件公差分析 TAA：Tolerance Analysis of Deformable AssemblyElfini 结构分析 EST：Elfini Solver Verification电路板设计 CBD：Circuit Board Design电气系统功能定义 EFD：Electrical System Functional Definition电气元件库管理员 ELB：Electrical Library电气线束安装 EHI：Electrical Harness Installation电气线束布线设计 EWR：Electrical Wire Routing电气线束展平设计 EHF：Electrical Harness Flattening管路和设备原理图设计 PID：Piping & Instrumentation Diagrams HVAC 图表设计 HVD：HVAC Diagrams电气连接原理图设计 ELD：Electrical Connectivity Diagrams系统原理图设计 SDI：Systems Diagrams管线原理图设计 TUD：Tubing Diagrams波导设备原理图设计 WVD：Waveguide Diagrams系统布线设计 SRT：Systems Routing系统空间预留设计 SSR：Systems Space Reservation电气缆线布线设计 ECR：Electrical Cableway Routing设备布置设计 EQT：Equipment Arrangement线槽与导管设计 RCD：Raceway & Conduit Design波导设备设计 WAV：Waveguide Design管路设计 PIP：Piping Design管线设计 TUB：Tubing DesignHVAC设计 HVA：HVAC Design支架设计 HGR：Hanger Design结构初步布置设计 SPL：Structure Preliminary Layout结构功能设计 SFD：Structure Functional Design设备支撑结构设计 ESS：Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG：NC Manufacturing Review数控加工验证 NVG：NC Manufacturing Verification2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant 2轴半加工 PMG：Prismatic Machining3轴曲面加工 SMG：3 Axis Surface Machining多轴曲面加工 MMG：Multi-Axis Surface Machining车削加工 LMG：Lathe Machining高级加工 AMG：Advanced Part MachiningSTL快速成型 STL：STL Rapid Prototyping知识工程顾问 KWA：Knowledge Advisor知识工程专家 KWE：Knowledge Expert产品工程优化 PEO：Product Engineering Optimizer产品知识模板 PKT：Product Knowledge Template业务流程知识模板 BKT：Business Process Knowledge Template 产品功能定义 PFD：Product Function Definition产品功能优化 PFO：Product Function OptimizerDMU 漫游器 DMN：DMNDMU NavigatorDMU 运动机构模拟 KIN：DMU Kinematics SimulatorDMU 空间分析 SPA：DMU Space AnalysisDMU装配模拟 FIT：DMU Fitting SimulatorDMU优化器 DMO：DMU OptimizerDMU工程分析审查 ANR：DMU Engineering Analysis Review DMU空间工程助手 SPE：DMU Space Engineering Assistant人体模型构造器 HBR：Human Builder人体模型测量编辑 HME：Human Measurements Editor人体姿态分析 HPA：Human Posture Analysis人体行为分析 HAA：Human Activity Analysis装配设计(ASS)CATIA装配设计可以使设计师建立并管理基于3D零件机械装配件。
CATIA_全模块介绍
CATIA最新版本全模块介绍CATIA V5R17CATIA全模块介绍(最新版本CATIA V5R17)关键词：CATIA,CATIA V5,CATIA V4,CATIA V5R17CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写。
是世界上一种主流的CAD/CAE/CAM 一体化软件。
在70年代Dassault Aviation 成为了第一个用户，CATIA 也应运而生。
从1982年到1988年，CATIA 相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATIA 软件分为V4版本和 V5版本两个系列。
V4版本应用于UNIX 平台，V5版本应用于UNIX和Windows 两种平台。
V5版本的开发开始于1994年。
为了使软件能够易学易用，Dassault System 于94年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。
法国 Dassault Aviation 是世界著名的航空航天企业。
其产品以幻影2000和阵风战斗机最为著名。
CATIA的产品开发商Dassault System 成立于1981年。
而如今其在CAD/CAE/CAM 以及PDM 领域内的领导地位，已得到世界范围内的承认。
其销售利润从最开始的一百万美圆增长到现在的近二十亿美圆。
雇员人数由20人发展到2，000多人。
CATIA是法国Dassault System公司的CAD/CAE/CAM一体化软件，居世界CAD/CAE/CAM领域的领导地位，广泛应用于航空航天、汽车制造、造船、机械制造、电子\电器、消费品行业，它的集成解决方案覆盖所有的产品设计与制造领域，其特有的DMU电子样机模块功能及混合建模技术更是推动着企业竞争力和生产力的提高。
CATIA中的选项设置
CATIA V5中的OPTION配置20. CATIA V5中的OPTION配置目标和概念CATIA V5中的Option是将CATIA V5的各个功能模块的使用环境和使用目标的调整。
其目的是提高各功能模块适用不同使用目标的效率。
影响能够正确地掌握option功能将会极大地提高CATIA V5的应用效率。
20. CATIA V5中的OPTION配置OPTION 总体构架1、进入CATIA然后打开点击TOOLSOption出现以下对话框。
基本配置基本配置机械设计配置工作区曲面配置分析仿真厂房设计数控加工数字化样机设备和系统20. CATIA V5中的OPTION配置OPTION 总的基本配置General 点鱐OOLSOptionGeneralNavigation 出现以下对话框。
预先选择功能。
选择该功能可使鼠标在滑过模型时被预选的模型会产生高亮浏览时产生预选的时间面和边界产生高亮包含零件的矩形边界高亮显示多个矩形边界导航过程中重力的影响视点改变时动态模拟有冲突检查鼠标的敏感程度20. CATIA V5中的OPTION配置OPTION 总的基本配置General 点击TOOLSOptionGeneralPerformances 出现以下对话框。
闭塞选择3D模型的显示精度2D模型的显示精度以比例表示的3D显示精度以固定值表示3D显示精度以比例表示的2D显示精度以固定值表示2D显示精度详细等级静态动态20. CATIA V5中的OPTION配置OPTION 总的基本配置General 点击TOOLSOptionGeneralThicknessFont 出现以下对话框。
表明不同点阵大小对应的真实大小20. CATIA V5中的OPTION配置OPTION 总的基本配置General 点击TOOLSOptionGeneralTree 出现以下对话框可对结构历史树进行配置。
结构历史树的类型传统的windows风格结构型构造历史型关系型历史树的方向垂直/水平历史树的项目大小依据文本大小大小采用固定值树的显示/隐藏当激活该选项时在树上被隐藏的项目呈现灰色20. CATIA V5中的OPTION配置OPTION 总的基本配置General 点击TOOLSOptionGeneralVisualization 出现以下对话框。
Catia结构设计模块自定义截面库总结
（1）创建参数化零件和设计表以创建圆截面为例，进入零件设计模块（如图1）图1将零件命名为Cycle选取xy平面开始绘制草图（一定要在xy平面绘制，否则之后绘制框架的时候会出现如图2所示情况，即生成的为一个片而不是实体）图2绘制的草图如图3所示图3点“公式”这个按钮，弹出对话框,如图4所示图4点击左下角的“新类型参数”，注意类型选为：长度，具有：单值。
如图5和图6所示（这一步的目的是在之后要生成的设计表中出现“半径”这一参数）图5图6接下来要将草图中的那个尺寸标注与刚才生成的“半径”这个参数对应，右键“直径”这个尺寸，选择最下面的“半径1对象”，然后选“编辑公式”图7点选左侧特征树中的“参数”-“半径”如图8所示。
说明：草图中的尺寸是直径，为什么要和半径参数对应：因为回看图7可知:对直径右键后，对象是半径，所以要和“半径”这个参数对应。
（如果特征树中没有参数显示，需要定制一下，工具-选项-基础结构-零件基础结构，然后把约束、参数、关系都勾选上如图9所示）图8图9自此，参数化零件就做完了，这只是一个圆，所以参数不是很多，至于其他较复杂的截面，比如铝型材，创建方法是一样的，只不过需要多定义一些参数。
创建完之后注意保存。
保存的地点：D:\Program Files\CatiaV5R19\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\AISC\Models接下来要创建设计表。
设计表的目的：1 是将参数化零件加入目录的必要条件，2 可以利用Excel创建系列化零件参数点击“设计表”图标，弹出如图10对话框名称：自定义，注释：自定义，下面有两个选择：“从预先存在的文件中创建设计表”和“使用当前的参数值创建设计表”，前者的目的是使用已存在的设计表，后者是创建新的设计表方向：垂直和水平决定生成的设计表中数据的方向图10点击确定之后弹出如图11对话框，过滤器类型中选择：用户参数，然后双击刚才创建的“半径”参数，点击确定图11确定之后弹出设计表另存为的对话框，格式有表格以及写字板文档两种。
catia设定工程图模板
catia设定工程图模板安装CATIA后，在制图时能够符合国标需进行的相关设置9 }; J$ Y" j, s' X9 _9 ]我公司CATIA制图标准参照Q/SQR.04.333—2006; v1 K0 r" b/ T) e5 g"计算机设置 4 Z8 X& o" u/ e0 s9 X设置方法如下：; C: r6 s; o! 2 u4 }% @1.我的电脑－工具－文件夹选项－查看－勾选在地址栏中显示全部路径0 ^7 D2 y. A# V- G' J e2.设置CATIA图标属性，以进入Administrator状态，但先不启动CATIA。
/ ?" C6 A6 p9 {; t1 M3 |5 方法如下：桌面上CATIA图标右键－属性－快捷方式－目标5 z3 N/ @6 `' g% T2 P/ M2 {. r1 q0 }# H6 [# F$ I-做一下更改：红字部分& ~ z4 q- Y8 }+ `1 V'如："E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe " -env ldh -direnv "C:\Documents andSettings\Administrator\ApplicationData\DassaultSystemes\CATEnv"-nowindow改为："E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env ldh -direnv "C:\Documents and Settings\Administrator\ApplicationData\DassaultSystemes\CATEnv"-nowindow" C+ P( A/ r' L. O启动 CATIA V5 Administrator 模式，设定共享的设定环境的步骤于 C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes 目录下建立ReferenceSettingPath 数据夹于 C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes 路径下建立CollectionStandard数据夹; x& ?6 R7 v6 G' p" u+ D2.于 C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes\ReferenceSettingPath 目录下建立B14 的数据夹，此数据夹是用来储存CATIA V5 管理者的共享设定，一般 User 无法更改这些设定值) {2 O: W" |0 S/ |13.开启C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes\CATEnv\CATIA_P3.V5R10.B14.txt4.修改CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSe ttings为CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSe ttings\B14，如果同时安装多个版本的CATIA 这个动作是必要的，避免设定混乱，确时的路径为C:\Documents and Settings\登入名称\ApplicationData\DassaultSystemes\CATSettings\B145.增加 CATReferenceSettingPath= 的路径 C:\Documents and Settings\All Users\Application Data\DassaultSystemes\ReferenceSettingPath\B14，此设定即指定管理者模式时CATIA V5的设定文件储存的路径，CATIA V5 会先读取此处的设定才会读取 CATUserSettingPath路径中的设定6. 加入 CATCollectionStandard= 的路径为 C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CollectionStandard. e6 y2 Y5 Q4 b3 S$ ]; ?# S* N7. 存档二、CATIA标准设置进入CATIA管理模式后修改CATIA制图标准为国标工具－标准更改类别为drafting 直接修改文件ISO.xml5 \* k$ y9 r9 e % {! N k) G* z需要修改的有：样式、常规、修饰和维，其他可以默认ISO: Q v' }; l1 L+ ]( L5 a样式! x2 A" f 4 n5 {4 l- @7 @, D$ D5 b7 c. j5 j" m: E/ {) n%其中修改A4 ISO为常用的纵向修改长度/距离、角度、半径、直径等Symbols中Symbol1和Symbol2箭头Type 为FilledArrow，Font中Size为4" F1 A O( n X* |- l( G+ ?3 I修改文字更改字大小为常用4号字更改字间间隙,否则字间隙较小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA对低配置计算机也是可以跑好的。
CATIA是有很多的模块，只需安装需要的就可以了。
呵呵！以下就是自定义模块简写。
零件设计PDG：Part Design
装配设计ASD：Assembly Design
交互式工程绘图IDR：Interactive Drafting
创成式工程绘图GDR：Generative Drafting
结构设计STD：Structure Design
线架和曲面设计WSF：Wireframe and Surface
钣金设计SMD：Sheetmetal Design
航空钣金设计ASL：Aerospace Sheetmetal Design
钣金加工设计SHP：Sheetmetal Production
三维功能公差与标注设计FTA：3D functional Tolerancing & Annotation
模具设计MTD：Mold Tooling Design
阴阳模设计CCV：Core & Cavity Design
焊接设计WDG：Weld Design
自由风格曲面造型FSS：FreeStyle Shaper
自由风格曲面优化FSO：FreeStyle Optimizer
基于截面线的自由风格曲面造型FSP：FreeStyle Profiler
基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer
创成式外形设计GSD：Generative Shape Design
创成式曲面优化GSO：Generative Shape Optimizer
汽车白车身接合ABF：Automotive Body In White Fastening
数字化外形编辑DSE：Digitized Shape Editor
汽车A级曲面造型ACA：Automotive Class A
快速曲面重建QSR：Quick Surface Reconstruction
创成式零件结构分析GPS ：Generative Part Structural Analysis
创成式装配件结构分析GAS ：Generative Assembly Structural Analysis
变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly
Elfini 结构分析EST：Elfini Solver Verification
电路板设计CBD：Circuit Board Design
电气系统功能定义EFD：Electrical System functional Definition
电气元件库管理员ELB：Electrical Library
电气线束安装EHI：Electrical Harness Installation
电气线束布线设计EWR：Electrical Wire Routing
电气线束展平设计EHF：Electrical Harness Flattening
管路和设备原理图设计PID：Piping & Instrumentation Diagrams
HV AC 图表设计HVD：HV AC Diagrams
电气连接原理图设计ELD：Electrical Connectivity Diagrams
系统原理图设计SDI：Systems Diagrams
管线原理图设计TUD：Tubing Diagrams
波导设备原理图设计WVD：Waveguide Diagrams
系统布线设计SRT：Systems Routing
系统空间预留设计SSR：Systems Space Reservation
电气缆线布线设计ECR：Electrical Cableway Routing
设备布置设计EQT：Equipment Arrangement
线槽与导管设计RCD：Raceway & Conduit Design
波导设备设计WA V：Waveguide Design
管路设计PIP：Piping Design
管线设计TUB：Tubing Design
HV AC设计HV A：HVAC Design
支架设计HGR：Hanger Design
结构初步布置设计SPL：Structure Preliminary Layout
结构功能设计SFD：Structure functional Design
设备支撑结构设计ESS：Equipment Support Structures
厂房设计PLO Plant Layout
数控加工审查NCG：NC Manufacturing Review
数控加工验证NVG：NC Manufacturing Verification
2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining
3轴曲面加工SMG：3 Axis Surface Machining
多轴曲面加工MMG：Multi-Axis Surface Machining
车削加工LMG：Lathe Machining
高级加工AMG：Advanced Part Machining
STL快速成型STL：STL Rapid Prototyping
知识工程顾问KWA：Knowledge Advisor
知识工程专家KWE：Knowledge Expert
产品工程优化PEO：Product Engineering Optimizer
产品知识模板PKT：Product Knowledge Template
业务流程知识模板BKT：Business Process Knowledge Template
产品功能定义PFD：Product function Definition
产品功能优化PFO：Product function Optimizer
DMU 漫游器DMN：DMNDMU Navigator
DMU 运动机构模拟KIN：DMU Kinematics Simulator
DMU 空间分析SPA：DMU Space Analysis
DMU装配模拟FIT：DMU Fitting Simulator
DMU优化器DMO：DMU Optimizer
DMU工程分析审查ANR：DMU Engineering Analysis Review
DMU空间工程助手SPE：DMU Space Engineering Assistant
人体模型构造器HBR：Human Builder
人体模型测量编辑HME：Human Measurements Editor
人体姿态分析HPA：Human Posture Analysis
人体行为分析HAA：Human Activity Analysis。
