第5讲 反相器
《L反相器原理》PPT课件
两个重要参数：
(1) 输入短路电流IIS 当uI = 0V时，iI从输入端流出。
iI =－(VCC－UBE1)/R1 =－(5－0.7)/4 ≈－ 1.1mA
(2) 高电平输入电流IIH 当输入为高电平时，VT1的发射结反偏，集电 结正偏，处于倒置工作状态，倒置工作的三极管电 流放大系数β反很小(约在0.01以下)，所以
iI = IIH =β反 iB2
IIH很小，约为10μA左右。
2021/5/27
2. 输入负载特性
TTL反相器的输入端对地接上电阻RI 时，uI随
RI 的变化而变化的关系曲线。
2021/5/27
图2-12 输入负载特性曲线 〔a〕测试电路 〔b〕输入负载特性曲线
虚框内为TTL反相器的部分内部电路
UOFF UON 在保证输出为额定低电平的条件下，允许的最 小输入高电平的数值，称为开门电平UON。 在保证输出为额定高电平的条件下，允许的最大 输入低电平的数值，称为关门电平UOFF。
2021/5/27
(5) 阈值电压UTH 电压传输特性曲线转折区中点所对应的uI值称为 阈值电压UTH〔又称门槛电平〕。通常UTH≈1.4V。 (6) 噪声容限〔 UNL和UNH 〕 噪声容限也称抗干扰能力，它反映门电路在多 大的干扰电压下仍能正常工作。 UNL和UNH越大，电路的抗干扰能力越强。
出器)，其输出电阻很小，带负载能力很强。 可见，无论输入如何，VT3和VT4总是一管导通
而另一管截止。 这种推拉式工作方式，带负载能力很强。
2021/5/27
TTL反相器的电压传输特性及参数
电压传输特性：输出电压uO与输入电压uI的关
系曲线。
1. 曲线分析
VT4截止，称关门
反相器的工作原理
反相器的工作原理反相器是一种常见的电子电路元件，其工作原理主要是利用输入信号的反相输出。
在实际电路中，反相器通常由晶体管或运算放大器构成。
在这篇文档中，我将详细介绍反相器的工作原理，以及其在电子电路中的应用。
首先，让我们来看一下反相器的基本结构。
一个简单的反相器电路由一个输入端和一个输出端组成。
输入信号通过输入端输入，经过反相器内部的放大和反相处理后，从输出端输出。
在理想情况下，输出信号与输入信号完全反向，即输入信号增大时，输出信号减小，反之亦然。
那么，反相器是如何实现这一工作原理的呢？这涉及到反相器内部的放大器和反相电路。
在晶体管反相器中，晶体管的放大特性决定了输入信号的放大倍数，而晶体管的工作状态决定了输出信号的相位。
在运算放大器反相器中，运算放大器的反相输入端和非反相输入端的连接方式决定了输出信号的相位。
无论是晶体管反相器还是运算放大器反相器，其工作原理都是基于电子元件的放大和相位反转特性。
通过合理设计电路结构和选择合适的元件参数，可以实现输入信号的反向输出，从而实现反相器的功能。
在实际应用中，反相器有着广泛的用途。
比如在放大器电路中，反相器可以用于信号放大和相位反转；在振荡器电路中，反相器可以用于频率稳定和波形调整；在滤波器电路中，反相器可以用于频率选择和信号处理。
可以说，反相器是电子电路中不可或缺的重要元件之一。
总的来说，反相器的工作原理是基于电子元件的放大和相位反转特性。
通过合理设计电路结构和选择合适的元件参数，可以实现输入信号的反向输出，从而实现反相器的功能。
在实际应用中，反相器有着广泛的用途，可以用于信号放大、相位反转、频率稳定、波形调整、频率选择和信号处理等方面。
希望本文对你理解反相器的工作原理有所帮助。
反相器电路
•
(3)CD段：Ui进一步增大且满足 UO+|UTHP|≤Ui≤UO+UTHN 时，两管的栅去和漏区都处于预夹断状态，NMOS和PMOS管同时恒流导通，输出 电阻很大，此时反相器相当于一个有源负载电路很大的反响放大器，增益极 大，随着Ui增大，UO急剧下降传输特性的斜率很大，接近与垂直线(反相器的 阀值电压UiT)此时的N管和P管电流相等根据电流方程
反相器电路
反相器的直流特性
CMOS与MOSFET
• CMOS反相器相当与非 门，是数字集成电路 最基本的单元电路， 了解CMOS反相器先从 ,MOS场效应管 (MOSFET)说起 • 常用的MOS管符号如 下图所示
NMOS管简介
• 如右图，该器件制作在P型 衬底上，两个重掺杂N区 形成源区和漏区，重掺杂 多晶硅区作为栅极，一层 薄SiO2绝缘层作为栅极和 衬底的隔离。 • NMOS管的有效作用就发 生在栅氧下的衬底表面— —导电沟道上。
随着Ui由大变小， 反向器的工作状态 可分为5个阶段，如 左图
• (1)AB段：0<Ui<UTHN，IDN=0,N管截止P管非恒流导通有 • UO=UH=UDD
• (2)BC段：UTHN<Ui<UO+|UTHP| • 即N管饱和导通，P管非饱和导通其输出电阻很小，反相器 相当于一个增益很小的放大器，随着Ui增大UO但减小很慢 中间某一点的增益为-1.
CMOS反相器
• 下图给出了一些反相 器电路
• (a)为电阻负载反相器，集成电路中一般不被采用； • (b)为增强型NMOS做负载的反相器，（称之为E/E电路），为使负载管 导通，其栅极接UDD,V2管相当于共栅组态，等效负载电阻很小，增益 很小，而且为保证沟道与衬底隔离衬底要接到全电路的最低点，因此 V2管存在背栅效应，此电路当Ui=0时,V1管截止，输出高电平,电路当 Ui=1时,V1管导通，输出低电平； • (c)所示电路用耗尽型NMOS做负载管，（称之为E/D电路）其栅源极之 间短路，UGS2=0等效负载为rds2,阻值较大，增益较大，而且V2也存 在背栅效应； • (d)所示电路为CMOS反相器，P管衬底接UDD，N管衬底接地，栅极与各 自的源级相连，消除了背栅效应，而且P管N管轮流导通截止，输出的 不是0就是UDD.
《反相器工作原》课件
提高传输速度
优化电路设计
通过改进电路结构，降低信号传输过程中的延迟，从 而提高传输速度。
选择高速器件
选用具有低寄生参数和低电容的器件，以减小信号传 输过程中的延迟。
降低电源电压
适当降低电源电压可以减小电路中的电流，从而减小 信号传输过程中的能量损失，提高传输速度。
减小功耗
01
02
03
降低工作电压
03 反相器的应用
在数字电路中的应用
逻辑门
反相器是最基本的逻辑门之一，用于实现逻辑非运算。在数字电路 中，反相器常与其他逻辑门一起使用，实现更复杂的逻辑功能。
时序逻辑电路
反相器在时序逻辑电路中也有广泛应用，如触发器、寄存器等。它 们在时钟信号的控制下，实现数据的存储和传输。
编码器和译码器
在数字系统中，编码器和译码器是常见的组合逻辑电路，反相器在它 们的实现中扮演着重要角色。
优化电路布局
合理安排电路元件的布局，减小信号传输过程中 的电磁干扰，提高噪声容限。
采用差分信号传输
差分信号传输可以有效抑制共模噪声，提高反相 器的噪声容限。
06 反相器的挑战与展望
反相器的挑战与展望
• 反相器是一种电子器件，其作用是实现信号的反相。当输入信号通过反相器时，输出信号的相位与输入信号的相位相差180 度。反相器广泛应用于数字电路和模拟电路中，是构成各种逻辑门、运算放大器等电路的基础元件之一。
反相器工作原理
目录
• 反相器概述 • 反相器的基本原理 • 反相器的应用 • 反相器的实现方式 • 反相器的性能优化 • 反相器的挑战与展望
01 反相器概述
定义与特点
定义
反相器是一种电子器件，其输出信号 与输入信号的相位相反。
2.1-反相器(1学时)PPT课件
• 输出高电平和低电平分别为VDD和GND。换言之， 电压摆幅等于电源电压。因此噪声容限很大。
• 逻辑电平与器件的相对尺寸无关，所以晶体管可以 采用最小尺寸。具有这一特点的门称为无比逻辑。
它不同于有比逻辑，在有比逻辑中逻辑电平是由组 成逻辑的晶体管的相对尺寸来决定的。
• 稳态时在输出和VDD或GND之间总存在一条具有有 限电阻的通路。因此一个设计良好的CMOS反相器 具有低输出阻抗，这使它对噪声和干扰不敏感。
GND
7
一级近似直流分析
VDD
VDD
Rp
Vout
Vout
Rn
Vin = VDD
Vin = 0
在Vout和接地节点之
在VDD和Vout之间存
间存在一个直接通路
在一条通路，产生了
，形成一个稳态值0V2021/3/12 一个高电平输出电压
VOL = 0 VOH = VDD VM = f(Rn, Rp)
8
C urrent
亚阈值电流
亚阈值电流是低功耗电路设 S u b -计T h中r e s最h o重ld 要C u的rre考n t虑D o之m 一in a。n t F a c to r
t /t
sin sout
电流在界定的范围内
。
降低电源电压时短路
电流的影响减小。
2021/3/12
17
静态电流
V in = 5V
Vdd
I s ta t Vout
CL
P s ta t = P (In = 1 ).V d d . Is ta t
• D o m in a t轨e s在线o没v之e有r间d开y流n关a动m活的ic 动电c o存流n s在u。m时p 在t io电n 源两条

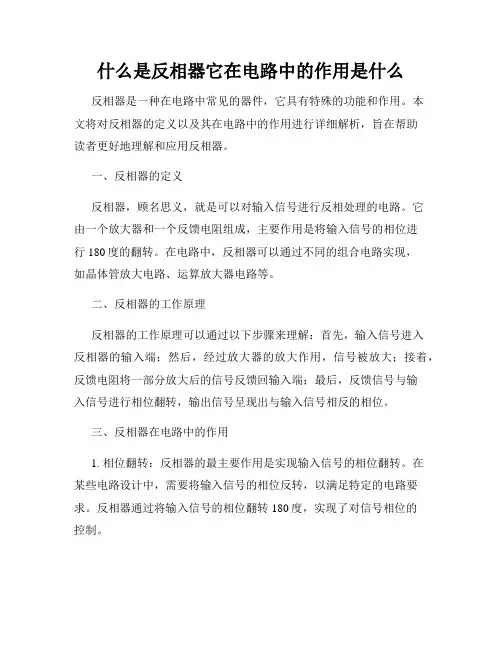

什么是反相器它在电路中的作用是什么
什么是反相器它在电路中的作用是什么反相器是一种在电路中常见的器件，它具有特殊的功能和作用。
本文将对反相器的定义以及其在电路中的作用进行详细解析，旨在帮助读者更好地理解和应用反相器。
一、反相器的定义反相器，顾名思义，就是可以对输入信号进行反相处理的电路。
它由一个放大器和一个反馈电阻组成，主要作用是将输入信号的相位进行180度的翻转。
在电路中，反相器可以通过不同的组合电路实现，如晶体管放大电路、运算放大器电路等。
二、反相器的工作原理反相器的工作原理可以通过以下步骤来理解：首先，输入信号进入反相器的输入端；然后，经过放大器的放大作用，信号被放大；接着，反馈电阻将一部分放大后的信号反馈回输入端；最后，反馈信号与输入信号进行相位翻转，输出信号呈现出与输入信号相反的相位。
三、反相器在电路中的作用1. 相位翻转：反相器的最主要作用是实现输入信号的相位翻转。
在某些电路设计中，需要将输入信号的相位反转，以满足特定的电路要求。
反相器通过将输入信号的相位翻转180度，实现了对信号相位的控制。
2. 波形放大：除了相位翻转外，反相器还具有波形放大的作用。
经过反相器放大后的输出信号的幅度将比输入信号的幅度更大。
这对于一些需要波形增益的电路来说非常有用，如音频放大器、功率放大器等。
3. 信号反向控制：当输入信号经过反相器后，输出信号与输入信号的相位相反。
这意味着当输入信号的幅度为高电平时，输出信号的幅度为低电平，反之亦然。
这种特性使得反相器在数字电路中具有控制信号反向的能力，广泛应用于逻辑门电路、时序电路等。
4. 滤波器设计：反相器在滤波器设计中也发挥了重要的作用。
通过合理选择反馈电阻和外接电容等元件，可以构建出不同特性的滤波器电路，用于对输入信号进行滤波和频率选择。
综上所述，反相器是一种常见的电路器件，主要用于对输入信号的相位进行翻转。
它在电路中有着广泛的应用，包括相位翻转、波形放大、信号反向控制和滤波器设计等方面。
通过合理应用反相器，可以实现电路的多种功能和特性，从而满足不同的设计需求。
第5章MOS反相器讲解
填空题解答题请给出NMOS晶体管的阈值电压公式，并解释各项的物理含义及其对阈值大小的影响（即各项在不同情1、况下是提高阈值还是降低阈值）。
【答案：】2、什么是器件的亚阈值特性，对器件有什么影响【答案：】器件的亚阈值特性是指在分析MOSFET时，当Vgs<Vth时MOS器件仍然有一个弱的反型层存在，漏源电流Id并非是无限小，而是与Vgs呈现指数关系，这种效应称作亚阈值效应。
影响：亚阈值导电会导致较大的功率损耗，在大型电路中，如内存中，其信息能量损耗可能使存储信息改变，使电路不能正常工作。
3、M OS晶体管的短沟道效应是指什么，其对晶体管有什么影响【答案：】短沟道效应是指：当MOS晶体管的沟道长度变短到可以与源漏的耗尽层宽度相比拟时，发生短沟道效应，栅下耗尽区电荷不再完全受栅控制，其中有一部分受源、漏控制，产生耗尽区电荷共享，并且随着沟道长度的减小，受栅控制的耗尽区电荷不断减少的现象影响：由于受栅控制的耗尽区电荷不断减少，只需要较少的栅电荷就可以达到反型，使阈值电压降低；沟道变短使得器件很容易发生载流子速度饱和效应。
4、请以PMOS晶体管为例解释什么是衬偏效应，并解释其对PMOS晶体管阈值电压和漏源电流的影响【答案：】对于PMOS晶体管，通常情况下衬底和源极都接最高电位，衬底偏压，此时不存在衬偏效应。
而当PMOS中因各种应用使得源端电位达不到最高电位时，衬底偏压>0，源与衬底的PN结反偏，耗尽层电荷增加，要维持原来的导电水平，必须使阈值电压（绝对值）提高，即产生衬偏效应。
影响：使得PMOS阈值电压向负方向变大，在同样的栅源电压和漏源电压下其漏源电流减小。
5、什么是沟道长度调制效应，对器件有什么影响【答案：】MOS晶体管存在速度饱和效应。
器件工作时，当漏源电压增大时，实际的反型层沟道长度逐渐减小，即沟道长度是漏源电压的函数，这一效应称为“沟道长度调制效应”。
影响：当漏源电压增加时，速度饱和点在从漏端向源端移动，使得漏源电流随漏源电压增加而增加，即饱和区D和S之间电流源非理想。
5反相器-PPT文档资料
PMOS
Vin = 0.5
Vin = 2
NMOS
Vin = 1
Vin = 1.5 Vin = 2 Vin = 2.5 Vin = 1.5
Vin = 1.5
Vin = 1 Vin = 1
Vin = 0.5
Vin = 0 Vout
图5.4 静态CMOS反相器中NMOS和PMOS管的负载曲线(VDD=2.5V)
CMOS反相器. 5
*
回顾：短沟道 I-V图 (NMOS)
2.5 2
X 10-4
Early Velocity Saturation
VGS = 2.5V
ID (A)
1.5 1 0.5 0 0 0.5 1 1.5
Linear
Saturation
VGS = 1.5V
VGS = 1.0V
2
2.5
VDS (V)
数字集成电路设计
2019
第5章 CMOS反相器
许晓琳 (xu.xiaolin163) 合肥工业大学电子科学与应用物理学院
本章重点
• • 反相器完整性、性能和能量指标的定量分析 反相器设计的优化
CMOS反相器. 2
*
5.1 引言
• • • • 成本：用复杂性和面积来表示 完整性和稳定性：用静态(即稳态)特性来表示 性能：由动态(即瞬态)响应决定 能量效率：由能耗和功耗决定
0 -0.2 ID(A)
VGS = -1.0V
VGS = -1.5V VGS = -2.0V
-0.4
-0.6
-0.8 V = -2.5V GS -1 -2.5
-2
-1.5 -1 VDS(V)
数字集成电路第5章 CMOS反相器的设计
特点：
Vin作为PMOS和NMOS的共栅极； Vout作为共漏极； VDD作为PMOS的源极和体端； GND作为NMOS的源极和体端
第一章 概
论
5.1 CMOS反相器的直流特性
第一章 概
论
5.1 CMOS反相器的直流特性
对称的电流方程
第一章 概
论
电流方程如下：设 Vtn = -Vtp
0 V in VTN 0截止 2 I n K N V in VTN VS VTN V in V out VTN 饱和 2 2 K N V in V V V in V V D V out VTN V in线性 TN S TN
I DN I DP
Vout V in V TP V in V TP V
DD
2
1
0
V V
in TN
2
12
其中
0 K P K N
叫做CMOS反相器的比例因子，它是CMOS反相器的重要设计参数，在一定工艺条
件下其决定于PMOS管和NMOS管的宽长比。
2
由此得到
这就使CMOS反相器的输出低电平，因此CMOS反相器的输出低电平为
VOL 0
第一章 概
论
理想CMOS反相器的直流电压传输特性曲线
V0
Vdd
a----b b----c c----d d----e e----f
Vi Vth
第一章 概
论
引入归一化输入、输出电平表示CMOS反相器的电压传输特性。定义归一化 电平：
第一章 概
反相器 电流
反相器电流摘要：一、反相器的概念二、反相器的工作原理三、电流在反相器中的作用四、反相器在电子电路中的应用五、反相器的优缺点分析六、反相器的发展趋势正文：反相器，作为电子电路中的一种基本元件，具有重要的应用价值。
本文将详细介绍反相器的概念、工作原理、电流在反相器中的作用，以及反相器在电子电路中的应用、优缺点分析和发展趋势。
一、反相器的概念反相器（Inverter）是一种非线性电子元件，它具有一个输入端和一个输出端。
当输入端为低电平时，输出端为高电平；当输入端为高电平时，输出端为低电平。
反相器的作用是将输入信号的极性反转，从而实现信号的放大、开关等功能。
二、反相器的工作原理反相器的工作原理基于PN结的特性。
当输入端为低电平时，PN结处于截止状态，输出端为高电平；当输入端为高电平时，PN结处于导通状态，输出端为低电平。
通过改变输入信号的电压，可以实现输出信号的极性反转。
三、电流在反相器中的作用电流在反相器中起到关键作用。
首先，电流决定了反相器的导通和截止阈值。
其次，电流流过PN结时，会产生一定的热量，影响反相器的性能。
因此，在设计和使用反相器时，需要充分考虑电流的大小和方向。
四、反相器在电子电路中的应用反相器在电子电路中应用广泛，如在逻辑门、触发器、计数器等电路中都有反相器的身影。
此外，反相器还可以与其他元件组合，实现诸如信号放大、滤波等功能。
五、反相器的优缺点分析反相器的优点包括：结构简单、成本低廉、工作稳定等。
然而，反相器也存在一定的局限性，如输入和输出信号的电压范围有限、功耗较大等。
在实际应用中，需要根据具体需求权衡使用。
六、反相器的发展趋势随着科技的进步，反相器的性能和应用范围将不断提高。
未来反相器的发展趋势包括：新型材料的应用、低功耗技术的发展、集成度的提高等。
反相器
无穷大的扇出（大扇出会增加延迟）；
CMOS Inverter: Transient Response
V DD
V DD
Rp
V out CL
Rn
tpHL = f(Ron.CL) = 0.69 RonCL
V out CL
Vin = 0 (a) Low-to-high
dVin
lnknVDSATn (Vin
VTn
VDSATn 2
)
lpk Vp DSATp (Vin
VDD
VTp
VDSATp 2
)
Vin＝VM，并忽略二次项
关键参数是沟道长度调
制参数λ;
VDD和器件尺寸影响很小;
Inverter Gain
gain
0
-2
-4
-6
-8
-10
-12
-14
数字集成电路
第五讲 反相器
5.1 简介
反相器是所有数字设计的核心 一旦清楚了反相器的工作原理和性质，设计其 它逻辑门和复杂逻辑（加法器、乘法器和微处 理器等）就大大简化了。
简介
CMOS反相器的分析： 成本：复杂度和面积 完整性和可靠性：静态特性 性能：动态特性 能耗
按比例缩小技术的影响 反相器是分析组合逻辑和时序逻辑的基石
knVDSATn (Vin
VTn
VDSATn 2
)(1
lnVout
)
k Vp DSATp (Vin
VDD
VTp
VDSATp 2
)(1
l pVout
反相器如何操作方法
反相器如何操作方法
反相器是一种基本的电子器件，它能够将输入信号的电平反转，并输出反相的信号。
反相器的操作方法如下：
1. 连接电源：将反相器的正极和负极分别连接到电源的正极和负极。
确保电源的电压与反相器的工作电压一致。
2. 连接输入信号：将要反相的输入信号连接到反相器的输入引脚。
输入信号可以来自其他电路或信号源。
3. 连接输出负载：将输出信号连接到负载电阻或其他负载设备。
负载可以是其他电路或接收器。
4. 确定电平：根据反相器的输入电平要求，确定输入信号的电平范围。
例如，如果反相器工作在0V和5V之间的电压范围，输入信号应在此范围内。
5. 检查接线：确保所有电源和信号线正确连接，没有短路或断路。
6. 启动电源：打开电源开关，开始供电给反相器。
7. 观察输出：观察输出信号，检查是否与预期的反相结果一致。
需要说明的是，反相器一般有多种类型和架构，如晶体管反相器、运算放大器反相器等等，在具体操作时可能会有一些细微的差别，需要根据具体的反相器型号和规格进行操作。
此外，反相器也需要根据具体的应用场景和要求进行调整和优化。
反相器工作原理Microsoft Word 文档
∙CM OS反相器由一个P沟道增强型MOS管和一个N沟道增强型MOS管串联组成。
通常P沟道管作为负载管，N沟道管作为输入管。
这种配置可以大幅降低功耗，因为在两种逻辑状态中，两个晶体管中的一个总是截止的。
处理速率也能得到很好的提高，因为与NMOS型和PMOS型反相器相比，CMOS反相器的电阻相对较低。
目录∙CMOS反相器工作原理∙CMOS反相器主要特性∙CMOS反相器特点CMOS反相器工作原理∙两个MOS管的开启电压V GS(th)P<0，V GS(th)N >0，通常为了保证正常工作，要求V DD>|V GS(th)P|+V GS(th)N。
若输入v I为低电平(如0V)，则负载管导通，输入管截止，输出电压接近V DD。
若输入v I为高电平(如V DD)，则输入管导通，负载管截止，输出电压接近0V。
综上所述，当v I为低电平时v o为高电平；v I为高电平时v o为低电平，电路实现了非逻辑运算，是非门——反相器。
CMOS反相器主要特性∙１．电压传输特性和电流传输特性(1)CMOS反相器的电压传输特性曲线可分为五个工作区。
工作区Ⅰ：由于输入管截止，故vO=VDD，处于稳定关态。
工作区Ⅲ：PMOS和NMOS均处于饱和状态，特性曲线急剧变化，vI值等于阈值电压Vth。
工作区Ⅴ：负载管截止，输入管处于非饱和状态，所以vO≈0V，处于稳定的开态。
(2)CMOS反相器的电流传输特性曲线，只在工作区Ⅲ时，由于负载管和输入管都处于饱和导通状态，会产生一个较大的电流。
其余情况下，电流都极小。
２．输入特性和输出特性３．电源特性CMOS反相器特点∙(1) 静态功耗极低。
在稳定时，CMOS反相器工作在工作区Ⅰ和工作区Ⅴ，总有一个MOS管处于截止状态，流过的电流为极小的漏电流。
(2) 抗干扰能力较强。
由于其阈值电平近似为0.5VDD，输入信号变化时，过渡变化陡峭，所以低电平噪声容限和高电平噪声容限近似相等，且随电源电压升高，抗干扰能力增强。
《反相器工作原》课件
在模拟电路中的应用
放大器
反相器可以作为放大器的 输入级，用于放大微弱的 信号。
滤波器
在模拟滤波器中，反相器 用于实现特定的频率响应 。
振荡器
在振荡器设计中，反相器 用于产生正弦波或方波等 周期性信号。
在其他领域的应用
传感器
控制系统
反相器在传感器电路中用于信号的放 大和传输。
在控制系统中，反相器用于信号的转 换和传输，实现系统的自动控制。
CMOS反相器
总结词
CMOS反相器是一种基于场效应管的逻辑门电路，具有低功耗、高噪声抑制能力和高可靠性等特点。
详细描述
CMOS反相器由NMOS和PMOS场效应管组成，通过控制场效应管的栅极电压来控制场效应管的开关 状态，从而实现逻辑门的反转功能。由于其低功耗和高可靠性特性，CMOS反相器在微处理器、存储 器和数字信号处理器等高可靠性数字逻辑电路中得到了广泛应用。
05 反相器的设计与优化
电路设计
确定输入和输出信号
根据应用需求，确定反相器的输入和输出信号类型、幅度和频率 等参数。
选择合适的元件
根据电路性能要求，选择合适的电子元件，如电阻、电容、电感等 ，以满足反相器的性能要求。
设计电路结构
根据元件的特性和应用需求，设计反相器的电路结构，确保其正常 工作。
性能优化
发展
随着电子技术的不断发展，反相器的性能不断提高，应用领域也不断扩大。目 前，反相器已经成为现代电子系统中的重要组成部分，尤其在高速数字电路和 微波通信领域中具有广泛的应用前景。来自02 反相器的基本原理
电压传输特性
01
输入电压为高电平时，输出电压 为低电平；输入电压为低电平时 ，输出电压为高电平。
随着芯片集成度的提高，反相器的功 耗问题愈发突出，如何降低功耗成为 技术瓶颈。
反相器 电流
反相器电流
摘要：
1.反相器的定义与作用
2.反相器对电流的影响
3.反相器的应用领域
正文：
反相器是一种电子元件，主要作用是将输入信号的极性进行反转。
在数字电路和模拟电路中，反相器被广泛应用，因为它可以实现对电流的控制，从而改变电路的工作状态。
反相器对电流的影响主要表现在两个方面。
首先，反相器可以改变电流的方向。
在电路中，电流的方向对于电路的工作效果非常重要。
通过使用反相器，我们可以将电流的方向进行反转，从而实现对电路的控制。
其次，反相器可以改变电流的大小。
通过调整反相器的工作状态，我们可以改变电路中的电流大小，从而实现对电路的精细控制。
反相器在多个领域都有广泛的应用。
在数字电路中，反相器常用于实现逻辑运算，如与门、或门、非门等。
在模拟电路中，反相器可以用于实现信号的反转，如用于音频处理中的反相器，可以将音频信号的极性进行反转，从而改变音频的效果。
此外，反相器还被广泛应用于通信领域，如用于光纤通信中的光纤调制器，可以实现对光信号的调制和反相。
总的来说，反相器是一种重要的电子元件，它可以通过改变电流的方向和大小，实现对电路的控制。
反相器电路原理
反相器电路原理哎呀，说起反相器电路，这玩意儿可真是个神奇的小东西。
你知道吗，我小时候第一次接触电路，就是从这个反相器开始的。
那时候，我爸爸是个电子工程师，家里总是堆满了各种电子元件和工具。
我记得有一次，他给我展示了一个简单的电路板，上面就有一个反相器。
这个反相器啊，它的作用就是把输入的信号给反过来。
比如说，如果输入是高电平，输出就变成低电平；如果输入是低电平，输出就变成高电平。
听起来是不是挺有趣的？就像你对着镜子笑，镜子里的你却是在哭一样。
我记得那天，我爸爸给我演示的时候，他拿了两个LED灯，一个接在反相器的输入端，另一个接在输出端。
然后他给我一个开关，让我控制输入端的LED灯。
我一按开关，输入端的LED灯亮了，输出端的LED 灯就灭了；我再按一下，输入端的LED灯灭了，输出端的LED灯就亮了。
我当时觉得这真是太神奇了，就像变魔术一样。
后来，我长大了，开始学习电子学，才知道这个反相器的原理其实挺简单的。
它其实就是一个晶体管，通过控制晶体管的基极电流，来改变集电极和发射极之间的导通状态。
当输入端是高电平时，基极电流增加，晶体管导通，输出端就变成了低电平；反之，当输入端是低电平时，基极电流减少，晶体管截止，输出端就变成了高电平。
但是，你别看它简单，这反相器在电子电路中的作用可大了。
它不仅可以用于信号的反转，还可以作为缓冲器、驱动器，甚至在数字电路中，它还是构建逻辑门的基础呢。
现在，每当我看到那些复杂的电路图，我就会想起小时候那个简单的反相器电路。
它就像是电子世界的一扇门，带我走进了这个充满神奇和奥秘的世界。
虽然现在我已经能设计更复杂的电路了，但那个简单的反相器，永远是我记忆中最温馨、最有趣的一部分。
所以啊，别看反相器小，它可是电子世界里的大英雄呢。
就像生活中的小事情，有时候也能给我们带来大大的惊喜和快乐。
这就是我今天想和你分享的，一个小小的反相器，却有着大大的魔力。
5 CMOS 反相器
第五讲 CMOS 反相器一、实现反相器功能的MOS电路有哪些？比较其性能。
答：图(a) 图(b) 图(c)1）电阻负载型反相器：电路结构如图(a)所示，当NMOS器件截止时，电阻将输出上拉到V OH；当NMOS导通时，将和上拉器件一起组成一个电阻分压器，产生一个低输出V OL，从而可以实现基本的反相器功能。
性能：电阻负载占用很大的芯片面积，同时会产生一个很大的上升时间，增大了电路的延迟和功耗，而且很难显著地改善噪声容限。
因此，在MOS数字电路中，几乎不用传统的电阻器作负载，通常要用NMOS执行上拉电阻的功能。
2）饱和负载NMOS反相器：电路结构如图(b)所示，栅漏两极连接在一起的单个NMOS作为上拉负载，使输出节点上拉V OH；另一个NMOS将输出节点下拉，以尽量使其放电。
这两个MOS管的尺寸比例决定了输出电压的大小，因此也被称为有比反相器。
性能：与电阻负载型相同，其输出高电平V OH不等于V DD，最高只能到达V DD - V TL。
因此，在使用低电源电压的时候，很难设计出能够自安全的噪声容限范围内正常工作的电路。
另外，在输出为低电平时，电流直接由电源V DD流到地端，导致电路中存在较大的直流功耗。
3）线性负载NMOS反相器：电路结构如图(c)所示，将负载晶体管的栅极连接到一个高于V DD的直流电压V GG上，可使输出高电平V OH有所提高，即V GG > V DD + V TL(V DD)。
满足这个条件的MOS电路即为E/D线性负载反相器。
性能：当用于静态反相器和逻辑门的时候，线性增强型负载存在几个缺点：由于额外的电压源V GG，所以需要增加互连线，从而占用更多的芯片面积；在输出为低的情况下，电路中存在直流功耗。
4）CMOS反相器：电路结构如图(d)所示，上面的PMOS的栅极和下面的NMOS的栅极连接在一起，PMOS的忖底连接到电源V DD，而NMOS的忖底连接到地Gnd，使漏/源反向偏置。
