一、串联电路

把用电器各元件逐个顺次连接起来,接入电路就组成了串联电路。我们常见的装饰用的“满天星”小彩灯,常常就是串联的。串联电路有以下一些特点:

⑴电路连接特点:串联的整个电路是一个回路,各用电器依次相连,没有“分支点”。

⑵用电器工作特点:各用电器相互影响,电路中一个用电器不工作,其余的用电器就无

法工作。

⑶开关控制特点:串联电路中的开关控制整个电路,开关位置变了,对电路的控制作用

没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。

二、并联电路

把用电器各元件并列连接在电路的两点间,就组成了并联电路。家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。并联电路有以下特点:

⑴电路连接特点:并联电路由干路和若干条支路组成,有“分支点”。每条支路各自和

干路形成回路,有几条支路,就有几个回路。

⑵用电器工作特点:并联电路中,一条支路中的用电器若不工作,其他支路的用电器仍

能工作。

⑶开关控制特点:并联电路中,干路开关的作用与支路开关的作用不同。干路开关起着

总开关的作用,控制整个电路。而支路开关只控制它所在的那条支路。

三、识别串联电路与并联电路的方法

⑴路径法:从电源的正极出发,沿开关、用电器等元件“走”回电源负极的路径中,若

只有一条通路即为串联电路,如果有两条或两条以上的路径即为并联电路。

⑵拆除法:若拆除一个用电器,另一用电器也不工作,说明这两个用电器是串联的;如

果另一用电器仍然工作,说明这两个用电器是并联的。

⑶支点法:只要电路中没有出现分支点的,用电器肯定是串联的。若出现分支点,用电器可能是串联,也可能是并联的。这还要用上面的两个方法进一步加以判别。例如:在图1中,只闭合开关S1时,电流通过灯L1、L2、L3,它们是串联的。当S1、S2闭合时,电流只通过灯L3。当S1、S3闭合时,电流只通过灯L1。当S1、S2、S3都闭合时,电流通过灯L1、L2、L3,它们是并联的。看,通过开关的通断,也能够改变电路的连接情况。

应该注意的是,不能仅凭开关能控制所有用电器,就说电路是串联的。因为并联电路中在干路的开关也能控制整个电路。例:如图2所示,在桌面上有两个小灯泡和一个开关,它的连接电路在桌面下,无法看到。某同学试了一下,闭合开关时两灯泡都亮,断开开关时,两灯泡都熄灭,这两个小灯泡究竟是串联连接,还是并联连接。单凭这些无法做出判断。最简单的方法是:闭合开关,两灯泡都亮,然后拧去一只灯泡,看另一只是否发光。若发光,

说明是并联;若不发光,说明是串联。

二.

1.串联电路:把元件逐个顺次连接起来组成的电路。如图,特点是:流过一个元件的电流同时也流过另一个。例如:节日里的小彩灯。

在串联电路中,闭合开关,两只灯泡同时发光,断开开关两只灯泡都熄灭,说明串联电路中的开关可以控制所有的用电器。

2.并联电路:把元件并列地连接起来组成的电路,如图,特点是:干路的电流在分支处分两部分,分别流过两个支路中的各个元件。例如:家庭中各种用电器的连接。

在并联电路中,干路上的开关闭合,各支路上的开关闭合,灯泡才会发光,干路上的开关断开,各支路上的开关都闭合,灯泡不会发光,说明干路上的开关可以控制整个电路,支路上的开关只能控制本支路

3.串联电路和并联电路的特点:

在串联电路中,由于电流的路径只有一条,所以,从电源正极流出的电流将依次逐个流过各个用电器,最后回到电源负极。因此在串联电路中,如果有一个用电器损坏或某一处断开,整个电路将变成断路,电路就会无电流,所有用电器都将停止工作,所以在串联电路中,各几个用电器互相牵连,要么全工作,要么全部停止工作。

在并联电路中,从电源正极流出的电流在分支处要分为两路,每一路都有电流流过,因此即使某一支路断开,但另一支路仍会与干路构成通路。由此可见,在并联电路中,各个支路之间互不牵连。

4.怎样判断电路中用电器之间是串联还是并联:

串联和并联是电路连接两种最基本的形式,它们之间有一定的区别。要判断电路中各元件之间是串联还是并联,就必须抓住它们的基本特征:具体方法是:

(1)用电器连接法:分析电路中用电器的连接方法,逐个顺次连接的是串联;并列在电路两点之间的是并联。

(2)电流流向法:当电流从电源正极流出,依次流过每个元件的则是串联;当在某处分开流过两个支路,最后又合到一起,则表明该电路为并联。

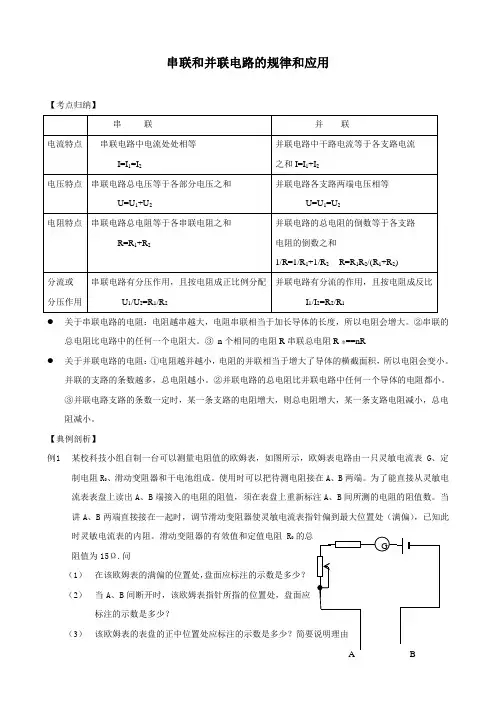

功率、电压、电流之间的所有公式

⑴串联电路P(电功率)U(电压)I(电流)W(电功)R(电阻)T(时间)电流处处相等I1=I2=I

总电压等于各用电器两端电压之和U=U1+U2

总电阻等于各电阻之和R=R1+R2

U1:U2=R1:R2

总电功等于各电功之和W=W1+W2

W1:W2=R1:R2=U1:U2

P1:P2=R1:R2=U1:U2

总功率等于各功率之和P=P1+P2

⑵并联电路

总电流等于各处电流之和I=I1+I2

各处电压相等U1=U2=U

总电阻等于各电阻之积除以各电阻之和R=(R1R2)/(R1+R2)

总电功等于各电功之和W=W1+W2

I1:I2=R2:R1

W1:W2=I1:I2=R2:R1

P1:P2=R2:R1=I1:I2

总功率等于各功率之和P=P1+P2

⑶同一用电器的电功率

①额定功率比实际功率等于额定电压比实际电压的平方Pe/Ps=(Ue/Us)的平方

2.有关电路的公式

⑴电阻R

①电阻等于材料密度乘以(长度除以横截面积)R=ρ×(L/S)

②电阻等于电压除以电流R=U/I

③电阻等于电压平方除以电功率R=U²/P

⑵电功W

电功等于电流乘电压乘时间W=UIT(普式公式)

电功等于电功率乘以时间W=PT

电功等于电荷乘电压W=QU

电功等于电流平方乘电阻乘时间W=I²RT(纯电阻电路)

电功等于电压平方除以电阻再乘以时间W=U²T/R(同上)

⑶电功率P

①电功率等于电压乘以电流P=UI

②电功率等于电流平方乘以电阻P=I²R(纯电阻电路)

③电功率等于电压平方除以电阻P=U²/R(同上)

④电功率等于电功除以时间P=W:T

⑷电热Q

电热等于电流平方成电阻乘时间Q=I²Rt(普式公式)

电热等于电流乘以电压乘时间Q=UIT=W(纯电阻电路)
