神码防火墙配置RIPv2和ospf 防火墙设置NAT转换

合集下载

华为USG6600防火墙NAT地址转换配置实例

华为USG6600防火墙NAT地址转换配置实例

华为USG6600防火墙NA T地址转换配置实例[NAT-FW]配置19:19:25 2015/11/02#interface GigabitEthernet0/0/0alias GE0/MGMTip address 192.168.0.1 255.255.255.0 dhcp select interfacedhcp server gateway-list 192.168.0.1 #interface GigabitEthernet0/0/1ip address 10.221.183.2 255.255.255.0 #interface GigabitEthernet0/0/2ip address 10.196.212.3 255.255.255.0#interface GigabitEthernet0/0/3ip address 10.146.22.98 255.255.255.252#interface GigabitEthernet0/0/4#interface GigabitEthernet0/0/5#interface GigabitEthernet0/0/6#interface GigabitEthernet0/0/7#interface GigabitEthernet0/0/8#interface NULL0alias NULL0#firewall zone localset priority 100#firewall zone trustset priority 85add interface GigabitEthernet0/0/0add interface GigabitEthernet0/0/2#firewall zone untrustset priority 5add interface GigabitEthernet0/0/3#firewall zone dmzset priority 50#firewall zone name ivmsset priority 10add interface GigabitEthernet0/0/1#aaalocal-user admin password cipher %$%$A`_&-qU7951.=&&W!Jj-y2)}%$%$ local-user admin service-type web terminal telnetlocal-user admin level 15authentication-scheme default#authorization-scheme default#accounting-scheme default#domain default##nqa-jitter tag-version 1#ip route-static 10.0.0.0 255.0.0.0 10.146.22.97ip route-static 10.196.202.0 255.255.255.0 10.196.212.1ip route-static 10.196.204.0 255.255.255.0 10.196.212.1ip route-static 10.221.0.0 255.255.0.0 10.221.183.1#banner enable#user-interface con 0authentication-mode noneuser-interface vty 0 4authentication-mode noneprotocol inbound all#slb#right-manager server-group#sysname NAT-FW#l2tp domain suffix-separator @#firewall packet-filter default permit interzone local trust direction inboundfirewall packet-filter default permit interzone local trust direction outboundfirewall packet-filter default permit interzone local untrust direction inboundfirewall packet-filter default permit interzone local untrust direction outboundfirewall packet-filter default permit interzone local dmz direction inboundfirewall packet-filter default permit interzone local dmz direction outboundfirewall packet-filter default permit interzone local ivms direction inboundfirewall packet-filter default permit interzone local ivms direction outboundfirewall packet-filter default permit interzone trust untrust direction inboundfirewall packet-filter default permit interzone trust untrust direction outboundfirewall packet-filter default permit interzone trust dmz direction inboundfirewall packet-filter default permit interzone trust dmz direction outboundfirewall packet-filter default permit interzone trust ivms direction inboundfirewall packet-filter default permit interzone trust ivms direction outboundfirewall packet-filter default permit interzone dmz untrust direction inboundfirewall packet-filter default permit interzone dmz untrust direction outboundfirewall packet-filter default permit interzone ivms untrust direction inboundfirewall packet-filter default permit interzone ivms untrust direction outboundfirewall packet-filter default permit interzone dmz ivms direction inboundfirewall packet-filter default permit interzone dmz ivms direction outbound#ip df-unreachables enable#firewall ipv6 session link-state checkfirewall ipv6 statistic system enable#dns resolve#firewall statistic system enable#pki ocsp response cache refresh interval 0pki ocsp response cache number 0#undo dns proxy#license-server domain #web-manager enable#nat-policy interzone trust ivms outbound policy 0action source-nateasy-ip GigabitEthernet0/0/1#return[TMIS-SW]配置#sysname TMIS-SW#cluster enablentdp enablendp enable#drop illegal-mac alarm#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http#interface Vlanif1ip address 10.196.212.1 255.255.255.0ip address 10.196.202.1 255.255.255.0 sub ip address 10.196.204.1 255.255.255.0 sub #interface MEth0/0/1#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3 #interface GigabitEthernet0/0/4 #interface GigabitEthernet0/0/5 #interface GigabitEthernet0/0/6 #interface GigabitEthernet0/0/7 #interface GigabitEthernet0/0/8 #interface GigabitEthernet0/0/9 #interface GigabitEthernet0/0/10 #interface GigabitEthernet0/0/11 #interface GigabitEthernet0/0/12 #interface GigabitEthernet0/0/13 #interface GigabitEthernet0/0/14 #interface GigabitEthernet0/0/15 #interface GigabitEthernet0/0/16 #interface GigabitEthernet0/0/17 #interface GigabitEthernet0/0/18 #interface GigabitEthernet0/0/19 #interface GigabitEthernet0/0/20 #interface GigabitEthernet0/0/21 #interface GigabitEthernet0/0/22 #interface GigabitEthernet0/0/23 #interface GigabitEthernet0/0/24 #interface NULL0#ip route-static 10.0.0.0 255.0.0.0 10.196.212.3#user-interface con 0user-interface vty 0 4#return[TMIS-SHU]配置#sysname TMIS-SHU#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher "'(XSjA>n4=H)H2[EInBak2# local-user admin service-type http#firewall zone Localpriority 16#interface Ethernet0/0/0#interface Ethernet0/0/1#interface Serial0/0/0link-protocol ppp#interface Serial0/0/1link-protocol ppp#interface Serial0/0/2link-protocol ppp#interface Serial0/0/3link-protocol ppp#interface GigabitEthernet0/0/0ip address 10.146.22.97 255.255.255.252#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#wlan#interface NULL0#interface LoopBack0ip address 10.192.4.11 255.255.255.255#ip route-static 10.196.0.0 255.255.0.0 10.146.22.98 #user-interface con 0user-interface vty 0 4user-interface vty 16 20#return[IVMS-SW]配置#sysname IVMS-SW#cluster enablentdp enablendp enable#drop illegal-mac alarm#diffserv domain default#drop-profile default#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple admin local-user admin service-type http#interface Vlanif1#interface MEth0/0/1#interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#interface GigabitEthernet0/0/4#interface GigabitEthernet0/0/5#interface GigabitEthernet0/0/6#interface GigabitEthernet0/0/7#interface GigabitEthernet0/0/8#interface GigabitEthernet0/0/9#interface GigabitEthernet0/0/10#interface GigabitEthernet0/0/11#interface GigabitEthernet0/0/12#interface GigabitEthernet0/0/13#interface GigabitEthernet0/0/14#interface GigabitEthernet0/0/15#interface GigabitEthernet0/0/16#interface GigabitEthernet0/0/17#interface GigabitEthernet0/0/18#interface GigabitEthernet0/0/19#interface GigabitEthernet0/0/20#interface GigabitEthernet0/0/21#interface GigabitEthernet0/0/22#interface GigabitEthernet0/0/23#interface GigabitEthernet0/0/24#interface NULL0#user-interface con 0user-interface vty 0 4#Return[IVMS-R]配置#sysname IVMS-R#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher %RnRIyYTPRpe}@HMNPn@fma# local-user admin service-type http#firewall zone Localpriority 16#interface Ethernet0/0/0#interface Ethernet0/0/1#interface Serial0/0/0link-protocol ppp#interface Serial0/0/1link-protocol ppp#interface Serial0/0/2link-protocol ppp#interface Serial0/0/3link-protocol ppp#interface GigabitEthernet0/0/0ip address 10.221.183.1 255.255.255.0 #interface GigabitEthernet0/0/1#interface GigabitEthernet0/0/2#interface GigabitEthernet0/0/3#wlan#interface NULL0#interface LoopBack0ip address 10.192.4.11 255.255.255.255 #user-interface con 0user-interface vty 0 4user-interface vty 16 20#return。

神州数码DCFW-1800防火墙快速配置

神州数码DCFW-1800防火墙快速配置

神州数码DCFW-1800防火墙快速配置多核防火墙快速配置手册防火墙配置一:SNAT配置 (2)防火墙配置二:DNAT配置 (5)防火墙配置三:透明模式配置 (11)防火墙配置四:混合模式配置 (14)防火墙配置五:DHCP配置 (17)防火墙配置六:DNS代理配置 (19)防火墙配置七:DDNS配置 (21)防火墙配置八:负载均衡配置 (24)防火墙配置九:源路由配置 (26)防火墙配置十:双机热备配置 (28)防火墙配置十一:QoS配置 (32)防火墙配置十二:Web认证配置 (36)防火墙配置十三:会话统计和会话控制配置 (44)防火墙配置十四:IP-MAC绑定配置 (46)防火墙配置十五:禁用IM配置 (48)防火墙配置十六:URL过滤配置 (50)防火墙配置十七:网页内容过滤配置 (54)防火墙配置十八:IPSEC VPN配置 (58)防火墙配置十九:SSL VPN配置 (65)防火墙配置二十:日志服务器配置 (74)防火墙配置二十一:记录上网URL配置 (76)防火墙配置二十二:配置管理及恢复出厂 (79)防火墙配置二十三:软件版本升级 (82)防火墙配置一:SNAT 配置一、网络拓扑Internet网络拓扑二、需求描述配置防火墙使内网192.168.1.0/24网段可以访问internet三、配置步骤第一步:配置接口首先通过防火墙默认eth0接口地址192.168.1.1登录到防火墙界面进行接口的配置通过Webui 登录防火墙界面输入缺省用户名admin ,密码admin 后点击登录,配置外网接口地址内口网地址使用缺省192.168.1.1第二步:添加路由添加到外网的缺省路由,在目的路由中新建路由条目添加下一条地址成0.0.0.0,防火墙会自动识别第三步:添加SNAT策略在网络/NAT/SNAT中添加源NAT策略第四步:添加安全策略在安全/策略中,选择好源安全域和目的安全域后,新建策略关于SNAT ,我们只需要建立一条内网口安全域到外网口安全域放行的一条策略就可以保证内网能够访问到外网。

防火墙路由设置方法

防火墙路由设置方法

防火墙路由设置方法防火墙是保护计算机网络安全的重要设备,防火墙可以过滤和监控网络传输,阻挡非法入侵和攻击,并提供网络安全策略。

防火墙的路由设置是对网络流量进行管理和控制的重要步骤,下面我将详细介绍防火墙路由设置的方法。

一、了解网络拓扑结构在进行防火墙路由设置之前,我们首先要了解网络的拓扑结构。

网络拓扑结构是指网络中各设备之间的连接方式,如星型、总线型、环型等。

只有了解网络的拓扑结构,才能有效地设置防火墙的路由。

二、选择合适的防火墙设备根据网络规模和需求,选择合适的防火墙设备。

防火墙设备有硬件和软件两种形式,硬件防火墙常用于大型企业和数据中心,软件防火墙适用于小型网络和家庭用户。

选择防火墙时需要考虑设备的性能、功能和价格等因素。

三、连接防火墙设备将防火墙设备与网络中的各个设备进行连接。

通常情况下,防火墙应位于网络和外网之间,起到隔离和保护的作用。

将网络中的主机、交换机、路由器等设备与防火墙进行连接,构建一个完整的网络拓扑。

四、配置防火墙路由1. 登录防火墙管理界面:使用浏览器访问防火墙的管理地址,输入用户名和密码登录防火墙管理界面。

2. 创建防火墙策略:在管理界面中,选择“策略管理”或类似的选项,在防火墙上创建策略。

根据网络规模和需求,设置防火墙的入站和出站规则。

3. 设置路由:在管理界面中,选择“路由管理”或类似的选项,设置防火墙的路由。

根据网络拓扑结构和需求,配置合适的路由规则。

4. 配置地址转换:在管理界面中,选择“地址转换”或类似的选项,配置防火墙的地址转换。

地址转换可以隐藏内部网络的真实IP地址,增加安全性。

5. 保存配置并生效:在完成以上步骤后,保存配置并使其生效。

防火墙会根据设置的策略和路由规则进行流量过滤和管理。

五、测试与优化完成防火墙路由设置后,进行测试和优化。

测试防火墙的连接和传输速度,检查网络是否正常。

根据测试结果进行优化,如调整策略规则、修改路由配置等。

六、经常更新和维护防火墙路由设置完成后,需要进行定期的更新和维护。

网络防火墙的网络地址转换(NAT)配置指南(六)

网络防火墙的网络地址转换(NAT)配置指南(六)

网络防火墙的网络地址转换(NAT)配置指南随着互联网的普及和发展,网络防火墙在保护企业网络安全方面扮演着至关重要的角色。

而网络地址转换(NAT)作为一种网络安全机制,被广泛应用于网络防火墙的配置中。

本文旨在为读者提供一个网络地址转换配置指南,帮助企业理解和实施该机制。

引言在介绍NAT的配置指南之前,我们先要明确NAT的基本概念及其在网络安全中的作用。

NAT是一种将一个IP地址转换为另一个IP地址的技术,它主要用于在私有网络与公共网络之间进行通信。

通过将私有IP地址转换为公共IP地址,可以提高网络的安全性,同时实现更高效的资源利用。

一、了解NAT的基本原理在配置NAT之前,我们应该先了解NAT的基本原理。

NAT主要包括源NAT和目标NAT。

源NAT用于将内部网络的私有IP地址转换为公共IP地址,以在公共网络上进行通信。

目标NAT则是将公共IP地址转换为内部网络的私有IP地址,以使公共网络上的数据包能够正确传递到内部网络中的特定主机。

二、配置源NAT源NAT的配置是非常关键的,它需要在企业防火墙设备上进行。

以下是配置源NAT的步骤:1. 确定需要进行源NAT的内部网络。

根据企业的实际情况,确定哪些内部网络需要进行源NAT转换以与公共网络通信。

2. 为每个需要进行源NAT的内部网络选择一个公共IP地址池。

这个公共IP地址池可以是由企业自己拥有的IP地址,也可以是从ISP 提供的IP地址中选择。

确保公共IP地址池能够满足企业的需求,并且不会与其他网络冲突。

3. 配置源NAT规则。

在防火墙设备上,设置源NAT规则,将内部网络的私有IP地址映射到相应的公共IP地址。

这样当内部网络发起外部通信时,数据包将会被源NAT转换,并以公共IP地址为源地址进行传输。

三、配置目标NAT与源NAT类似,配置目标NAT也需要在企业防火墙设备上进行。

以下是配置目标NAT的步骤:1. 确定需要进行目标NAT的公共网络。

根据企业的需求,确定哪些网络需要进行目标NAT转换以与内部网络通信。

防火墙双机热备配置及组网指导

防火墙双机热备配置及组网指导

防火墙双机热备配置及组网指导防火墙双机热备,主要是提供冗余备份的功能,在网络发生故障的时候避免业务出现中断。

防火墙双机热备组网根据防火墙的模式,分路由模式下的双机热备组网和透明模式下的双机热备组网,下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。

1 1:防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置,VGMP的配置,以及VRRP的配置,防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整,下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。

1.1 1.1 HRP命令行配置说明HRP是华为的冗余备份协议, Eudemon 防火墙使用此协议进行备份组网,达到链路状态备份的目的,从而保证在设备发生故障的时候业务正常。

HRP协议是华为自己开发的协议,主要是在VGMP协议的基础上进行扩展得到的;VGMP是华为的私有协议,主要是用来管理VRRP的,VGMP也是华为的私有协议,是在VRRP的基础上进行扩展得到的。

不管是VGMP的报文,还是HRP的报文,都是VRRP的报文,只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文,HRP的报文,或者是普通的VRRP的报文.在Eudemon防火墙上,hrp的作用主要是备份防火墙的会话表,备份防火墙的servermap表,备份防火墙的黑名单,备份防火墙的配置,以及备份ASPF模块中的公私网地址映射表和上层会话表等.两台防火墙正确配置VRRP,VGMP,以及HRP之后,将会形成主备关系,这个时候防火墙的命令行上会自动显示防火墙状态是主还是备,如果命令行上有HRP_M的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙,如果命令行上有HRP_S的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。

防火墙的主备状态只能在两台防火墙之间进行协商,并且协商状态稳定之后一定是一台为主状态另外一台为备状态,不可能出现两台都为主状态或者都是备状态的。

神州数码典型ospf配置

神州数码典型ospf配置

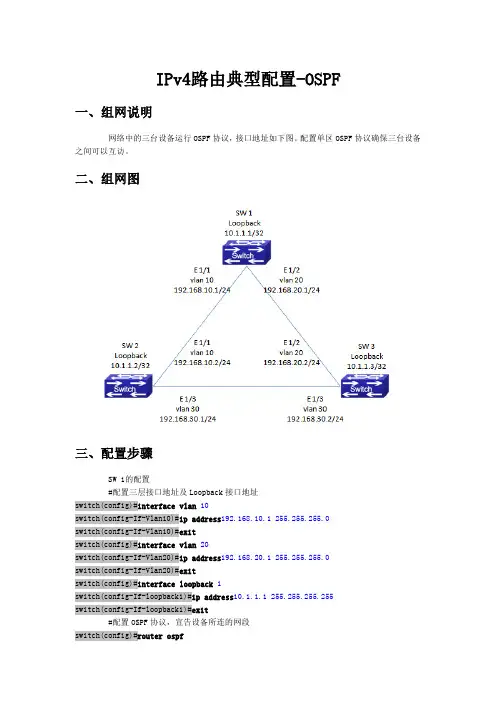

IPv4路由典型配置-OSPF一、组网说明网络中的三台设备运行OSPF协议,接口地址如下图。

配置单区OSPF协议确保三台设备之间可以互访。

二、组网图三、配置步骤SW 1的配置#配置三层接口地址及Loopback接口地址switch(config)#interface vlan10switch(config-If-Vlan10)#ip address192.168.10.1 255.255.255.0switch(config-If-Vlan10)#exitswitch(config)#interface vlan20switch(config-If-Vlan20)#ip address192.168.20.1 255.255.255.0switch(config-If-Vlan20)#exitswitch(config)#interface loopback 1switch(config-If-loopback1)#ip address10.1.1.1 255.255.255.255switch(config-If-loopback1)#exit#配置OSPF协议,宣告设备所连的网段switch(config)#router ospfswitch(config-router)#router-id10.1.1.1switch(config-router)#nework192.168.10.1/24 area 0switch(config-router)#nework192.168.20.1/24 area 0switch(config-router)#exitSW 2的配置#配置三层接口地址及Loopback接口地址switch(config)#interface vlan10switch(config-If-Vlan10)#ip address192.168.10.2 255.255.255.0 switch(config-If-Vlan10)#exitswitch(config)#interface vlan30switch(config-If-Vlan30)#ip address192.168.30.1 255.255.255.0 switch(config-If-Vlan30)#exitswitch(config)#interface loopback 1switch(config-If-loopback1)#ip address10.1.1.2 255.255.255.255 switch(config-If-loopback1)#exit#配置OSPF协议,宣告设备所连的网段switch(config)#router ospfswitch(config-router)#router-id10.1.1.2switch(config-router)#nework192.168.10.1/24 area 0switch(config-router)#nework192.168.30.1/24 area 0switch(config-router)#exitSW 3的配置#配置三层接口地址及Loopback接口地址switch(config)#interface vlan20switch(config-If-Vlan20)#ip address192.168.20.2 255.255.255.0 switch(config-If-Vlan20)#exitswitch(config)#interface vlan30switch(config-If-Vlan30)#ip address192.168.30.2 255.255.255.0 switch(config-If-Vlan30)#exitswitch(config)#interface loopback 1switch(config-If-loopback1)#ip address10.1.1.3 255.255.255.255 switch(config-If-loopback1)#exit#配置OSPF协议,宣告设备所连的网段switch(config)#router ospfswitch(config-router)#router-id10.1.1.3switch(config-router)#nework192.168.20.1/24 area 0switch(config-router)#nework192.168.30.1/24 area 0switch(config-router)#exit四、注意事项无本手册版权为DCN所有,欢迎传阅如果有任何意见或建议,请联系 400-810-9119。

神码防火墙配置-配置步骤

神码防火墙配置-配置步骤

1800 E/S 网桥模式的配置步骤(本部分内容适用于:DCFW-1800E 和DCFW-1800S系列防火墙)在本章节我们来介绍一下1800E和1800S防火墙网桥模式的配置方法以及步骤。

网络结构:内网网段为:10.1.157.0 /24,路由器连接内部网的接口IP地址为:10.1.157.2 ,内网主机的网关设为:10.1.157.2pc1 IP地址为:10.1.157.61防火墙工作在网桥模式下,管理地址为:10.1.157.131 ,防火墙网关设为:10.1.157.2管理主机设为:10.1.157.61要求:添加放行规则,放行内网到外网的tcp,udp,ping ;外网能够访问pc1 的http,ftp,ping 服务。

地址转换在路由器上作。

注意:1800E和1800S在启用网桥模式后,只能在内网口上配置管理ip地址,外网口不能配置IP 地址,DMZ口在网桥模式下不能用。

并且启用网桥后只能在内网中管理防火墙!!!。

实验步骤:说明:防火墙的网络地址的默认配置:内网口192.168.1.1 , 外网口192.168.0.1 ,DMZ口192.168.3.1系统管理员的名称:admin 密码:admin.一根据需求更改防火墙IP地址,添加管理主机,然后进入web管理界面1.1进入超级终端,添加管理防火墙的IP地址:( 超级终端的配置)点击确定,然后按数下回车,进入到1800E/S防火墙的超级终端配置界面:Welcome to Digital China DCFW (C)Copyright 2003 Digital China, All rights reservedlogin: admin输入正确的用户名admin ,然后回车。

1.2 根据网络环境更改防火墙的内网口的IP地址和防火墙的网关说明:if0 为防火墙的外网口;if1 为防火墙的内网口;if2 为防火墙的DMZ口1.3 为了验证我们刚才的配置,可以在超级终端中运行如下的命令:1.4完成上面的配置后,我们就可以在管理主机上(也就是IP地址为10.1.157.61的那台机器上)通过WEB 的方式来管理防火墙了首先将管理主机的pc机的IP地址更改为:10.1.157.61然后打开浏览器,进入到防火墙的web管理界面模式,如下图:在IE的地址栏中输入:https://防火墙地址:1211也就是:https://10.1.157.131:1211进入web管理页面后我们就可以在图形界面下对防火墙进行其他复杂的操作了。

测试实例(两台防火墙NAT 一对一地址转换)

测试实例(两台防火墙NAT 一对一地址转换)

测试实例一.测试拓扑:二.测试需求:1.通过防火墙做NAT地址一对一转换。

2.PC1 和PC2互访,经过两个防火墙,经过两次NAT转化,互通。

3.地址转换关系:172.18.1.1 <--------->192.168.1.101172.18.180.100<------->192.168.1.100三.防火墙设备配置步骤:FW1,FW2用的是juniper防火墙FW1配置:1.接口区域配置e0/0 192.168.1.2/24 truste0/1 172.18.1.10/16 dmz2. NAT配置:MIP配置e0/0口配置e0/1口配置3.策略配置FW2配置:1.接口,区域配置e0/0 192.168.1.1/24 Trust e0/1 172.18.1.10/16 DMZe0/1和e0/0地址配置方法一样,区域选DMZ ,地址172.18.1.10/16(下图以e0/0为例)2. 接口配置MIPE0/1,MIP 配置192.168.1.100 172.18.180.1003.策略配置:配置策略前,在Policy Elements--->Addresses--->List 中,在相应的区域加入相应区域的IP地址,或地址段。

Trust -----> DMZ ANY--------MIP(192.168.1.100)------ANYDMZ ---->Trust ANY--------MIP(172.18.1.1)------ANY四.测试现象:用PC1 ping 172.18.180.100,可以ping通,在两台防火墙上可以看到相应的地址转换信息FW1:FW2:用PC2 ping 172.18.1.1 ,可以ping通,在两台防火墙上可以看到相应的地址转换信息FW1FW2把防火墙FW1和FW2的E0/1口地址改为/24,一样可以ping通FW1FW2用PC1 ping 172.18.180.100,可以ping通,在两台防火墙上可以看到相应的地址转换信息FW1:FW2:用PC2 ping 172.18.1.1 ,可以ping通,在两台防火墙上可以看到相应的地址转换信息FW1FW2。

DCFW1800防火墙(v4.1)地址转换配置指南

DCFW1800防火墙(v4.1)地址转换配置指南

DCFW1800E/S防火墙(V4.1)地址转换配置指南DCFW1800E/S防火墙支持双向地址转换,下面的配置案例给出了动态地址转换、静态地址转换及端口映射的配置。

1、拓扑图2、实现需求z允许trust和DMZ 区域的机器访问互联网(案例里放开了any服务,具体放开的服务根据实际需要选择)DMZ区域通过转换为防火墙的外网接口地址(eth0口)访问互联网trust区域通过转换为指定范围的地址[172.16.11.4-172.16.11.10]访问互联网。

z将公网地址172.16.11.3静态映射到DMZ区域的WEB Server上,并将web server 的tcp 80端口对互联网开放。

z将防火墙外网接口(eth0)地址的tcp21、20端口映射到trust zone的ftp server 的tcp21、20端口,并将ftp server的ftp服务对互联网开放3、配置步骤配置接口地址, 在 接口-〉物理接口 下点击各接口后的修改按钮可修改IP地址添加缺省网关。

网络-〉路由-〉缺省路由添加DMZ访问untrust的动态NAT。

NAT->动态NAT->新增(注意 源、目的IP的设置)添加trust访问untrust的动态NAT。

NAT->动态NAT->新增添加对web server的静态NAT(一对一的地址映射)。

NAT->静态NAT->新增注意分清转换前IP和转换后IP转换前IP是web server上实际配置的地址—即私网IP转换后IP是互联网上的用户访问web server时要使用的地址—即公网IP映射端口21映射端口20添加策略,允许trust 访问untrust 服务any。

策略->策略设置->新增添加策略,允许DMZ访问untrust 服务 any。

策略->策略设置->新增添加策略,允许互联网用户访问DMZ区域Web server的tcp80端口。

【精品】网络交换路由防火墙等技术要求

【精品】网络交换路由防火墙等技术要求

四、计算机网络系统主要设备技术参数要求一、XX专网1.1、路由器*1、电源、主控等关键模块支持1:1冗余备份,所有单板支持热拔插,插槽数≥6个*2、包转发率≥12Mpps,交换容量≥40Gbps*3、内存≥4G,FLASH≥4G4、支持GESFP、GERJ45、GECombo、FE、155MPOS、155M通道化POS、E1/CE1等接口类型,支持Wlan、10GE接口*5、整机最大支持三层GE接口数≥84,整机最大支持POS/CPOS接口数≥166、支持RIP1/2、OSPF、IS-IS、BGP等路由协议,整机IPV4FIB表项≥512K7、支持RIPng、OSPFv3、IS-ISv6、BGP4+等IPv6协议,整机IPV6FIB表项≥128K8、支持IPv4/IPv6双协议栈,支持IPv4/v6过渡机制:手工通用隧道和自动6To4隧道、6PE、NAT-PT等9、完备的VPN功能,包括BGP/MPLSVPN、二层MPLSVPN(VPLS/VPWS)、L2TPVPN、IPsecVPN、GREVPN等。

10、支持丰富的队列技术、拥塞避免技术、调度技术,支持CAR,可以为用户提供完善的QOS保障措施11、支持防火墙功能,支持应用代理和应用过滤等技术,支持防DDOS攻击,减轻或解除网络攻击的威胁12、通过了CE认证,包括EMC测试等13、通过了IPV6READY金牌认证14、提供信息产业部的电信设备IPV4和IPV6进网许可证及入网检测报告*15、与交换机、防火墙、WLAN同一品牌,便于管理1.2、防火墙1、*网络接口≥10个,其中千兆接口≥2个,百兆接口≥8个2、*防火墙吞吐量≥1.5Gbps,并发会话数≥1M,每秒新建会话数≥20K/s,策略数≥4K3、支持接口DHCP和PPPoE接入,支持静态路由设置4、支持基于源地址策略路由功能。

支持IP/MAC地址绑定。

5、*支持RIPv1,RIPv2,OSPF,BGP,组播路由等动态路由设置6、*支持IPv6,支持IPv4与IPv6混合环境7、*支持本地数据库,LDAP,RADIUS,TACACS+,RSASecureID等认证方式8、*支持VoIP协议(SIP,SCCP)的NAT穿越9、*支持并提供防病毒模块,支持对HTTP、FTP、SMTP、POP3等协议的病毒检测和过滤10、*支持虚拟防火墙系统(虚拟域)的功能,并提供8个以上虚拟防火墙许可。

使用ensp模拟器中的防火墙(USG6000V)配置NAT(网页版)

使用ensp模拟器中的防火墙(USG6000V)配置NAT(网页版)

使⽤ensp模拟器中的防⽕墙(USG6000V)配置NAT(⽹页版)使⽤ensp模拟器中的防⽕墙(USG6000V)配置NAT(⽹页版)⼀、NAT介绍NAT(Network Address Translation,⽹络地址转换):简单来说就是将内部私有地址转换成公⽹地址。

在NAT中,涉及到内部本地地址、内部全局地址、外部本地地址、外部全局地址。

它们的含义是:内部本地地址:内⽹中设备所使⽤的 IP 地址,此地址通常是⼀个私有地址。

内部全局地址:公有地址,通常是 ISP 所提供的,由内⽹设备与外⽹设备通信时所使⽤到的。

外部本地地址:外⽹中设备所使⽤的地址,这个地址是在⾯向内⽹设备时所使⽤的,它不⼀定是⼀个公⽹地址。

外部全局地址:外⽹设备所使⽤的真正的地址,是公⽹地址。

NAT的分类:根据转化⽅式的不同,NAT可以分为三类:源NAT:源地址转化的NAT。

如NO—PAT, NAPT, Easy_ip⽬的NAT:将⽬的地址进⾏转化的NAT。

如NAT-Server双向NAT:即将源地址和⽬的地址都做NAT转换。

NAT的优缺点:优点:1、减缓了可⽤的IP地址空间的枯竭。

2、隐藏了内部⽹络的⽹络结构,避免了来⾃外部的⽹络攻击。

缺点:1、⽹络监控的难度加⼤2、限制了某些具体应⽤NAT所⾯临的问题:1、NAT违反了IP地址结构模型的设计原则。

因为IP地址结构模型的基础是每个IP地址均标识了⼀个⽹络的连接,⽽NAT使得有很多主机可能同时使⽤相同的地址。

2、NAT使得IP协议从⾯向⽆连接变成⾯向连接。

NAT必须维护专⽤IP地址与公⽤IP地址以及端⼝号的映射关系。

在TCP/IP协议体系中,如果⼀个路由器出现故障,不会影响到TCP协议的执⾏。

⽽当存在NAT时,最初设计的TCP/IP协议过程将发⽣变化,Internet可能变得⾮常脆弱。

3、NAT违反了基本的⽹络分层结构模型的设计原则。

因为在传统的⽹络分层结构模型中,第N层是不能修改第N+1层的报头内容的。

第三章 神州数码DCFW-1800系列防火墙配置

第三章  神州数码DCFW-1800系列防火墙配置
增加进DMZ的安全规则
增加出DMZ的安全规则
完成后的安全规则
动态NAT配置
注意事项
注意: 1800s防火墙的这里有两个选项: [指定转换地址范围] 和 [转换成外网地址] 1800E中只有[指定转换地址范围] 如果是1800E防火墙,将内网网段转换成外网口ip地址,可以选择[指定转换地址范围] 在起始地 址处输入防火墙的外网口ip地址就可以,终止地址不用填写。 如果是1800s防火墙,并用adsl拨号方式或者通过dhcp方式获得地址,那么在作动态地址转换的 时候,此处一定要选择[转换成外网地址]; 对于1800s防火墙来说,如果外网口是固定ip地址,将内网网段转换成外网口ip地址时,也可以直 接选择[转换成外网地址]
拨号用户到网关的VPN
202.1.1.1
Internet
192.168.1.254
ISP
拨号用户 192.168.1.1 PC#1
192.168.1.0
配置流程图
配置流程 设置PPTP选项 设置安全策略 应用 保存
界面配置路径 VPN→ 选项 VPN →安全策略 应用 保存
192.168.2.254
192.168.1.1 PC#1
192.168.1.0
192.168.2.1 PC#2
192.168.2.0
配置流程图
配置流程 设置IPsec选项 设置密钥 设置安全策略 应用 保存 界面配置路径 VPN→ 选项 VPN →密钥 VPN →安全策略 应用 保存 apply save 命令行
配置流程 配置端口 设置缺省路由 增加管理主机地址 设置网络对象 设置安全规则 设置NAT 应用 保存 界面配置路径 防火墙(系统)→ 端口设置 防火墙(系统)→端口设置 →缺省网关 防火墙(系统)→端口设置→防火墙 管理员IP→修改 网络对象→新增 安全规则→新增 命令行 ifconfig route add default adminhost add netobj add policy add nat add

防火墙之地址转换SNATDNAT

防火墙之地址转换SNATDNAT

防⽕墙之地址转换SNATDNAT防⽕墙之地址转换SNAT DNAT⼀、SNAT源地址转换。

1、原理:在路由器后(PSOTROUTING)将内⽹的ip地址修改为外⽹⽹卡的ip地址。

2、应⽤场景:共享内部主机上⽹。

3、设置SNAT:⽹关主机进⾏设置。

(1)设置ip地址等基本信息。

(2)开启路由功能:sed -i '/ip-forward/s/0/1/g'sysctl -p(3)编写规则:iptables -t nat -I POSTROUTING -o 外⽹⽹卡 -s 内⽹⽹段 -j SNAT --to-source 外⽹ip地址 #适⽤于外⽹ip地址固定场景iptables -t nat -I POSTROUTING -o 外⽹⽹卡 -s 内⽹⽹段 -j MASQUERADE #适⽤于共享动态ip地址上⽹(如adsl拨号,dhcp获取外⽹ip)(4)做好安全控制:使⽤FORWARD时机进⾏控制,严格设置INPUT规则。

⼆、DNAT⽬的地址转换:1、原理:在路由前(PREROUTING)将来⾃外⽹访问⽹关公⽹ip及对应端⼝的⽬的ip及端⼝修改为内部服务器的ip及端⼝,实现发布内部服务器。

2、应⽤场景:发布内部主机服务。

3、设置DNAT:⽹关主机上设置。

(1)设置ip、开启路由、设置SNAT(2)编写防⽕墙规则:iptables -t nat -I PREROUTING -i 外⽹⽹卡 -d 外⽹ip tcp --dport 发布的端⼝ -j DNAT --to-destination 内⽹服务ip:端⼝NAT network address translation仅从报⽂请求来看,可以分为:SNAT 源地址转换DNAT ⽬标地址转换PNAT 端⼝转换并⾮是⽤户空间的进程完成转换功能,靠的是内核中的地址转换规则私有IP客户端访问互联⽹的⽅法SNAT 、PROXYSNAT:主要⽤于实现内⽹客户端访问外部主机时使⽤(局域⽹上⽹⽤)定义在POSTROUTING链上iptables -t nat -A postrouting -s 内部⽹络地址或主机地址 -j SNAT --to-source NAT服务器上的某外部地址另外⼀个targetMASQUERADE地址伪装(适⽤于PPPOE拨号上⽹,假设eth1是出⼝)iptables -t nat -A postrouting -s 内部⽹络或主机地址 -o eth1 -j MASQUERADEDNAT:主要⽤于内部服务器被外⽹访问(发布服务)定义在PREROUTINGiptables -t nat -A PREROUTING -d NAT服务器的某外部地址 -p 某协议 --dport 某端⼝ -j DNAT --to-destination 内⽹服务器地址[:port]注意:NAT服务器需要打开数据转发echo 1 > /proc/sys/net/ipv4/ip_forward或者修改/etc/sysctl.conf net.ipv4.ip_forward = 1实验操作SNAT、DNATSNAT规划主机A 作为SNAT servereth0 ip地址172.20.1.10(外部地址),eth1 192.168.1.1(内部地址)主机B当做局域⽹内主机eth0 ip地址192.168.1.2 默认路由要指向192.168.1.1SNAT server:[root@localhost ~]# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j SNAT --to-source 172.20.1.10#上⾯和我们实例操作相同[root@localhost ~]# echo 1 > /proc/sys/net/ipv4/ip_forward主机B ping外部的其它主机(172.20.1.20模拟互联⽹上的主机)DNAT[root@nat ~]# iptables -t filter -F[root@nat ~]# iptables -t nat -F[root@nat ~]# iptables -t nat -A PREROUTING -d 10.1.249.125 -p tcp --dport 80 -j DNAT --to-destination 192.168.2.4 Chain PREROUTING (policy ACCEPT)target prot opt source destinationDNAT tcp -- 0.0.0.0/0 10.1.249.125 tcp dpt:80 to:192.168.2.4[root@nat ~]# netstat -tln | grep "\<80\>" 此时本机上并没有开放80端⼝hello --> 此时我们访问为 nat 主机上的80端⼝由上⾯可知,此服务器上并没有开放80,⽽是将请求送往后端服务器我们有⼀台机器A可以上外⽹,配置eth0=192.168.1.1,eth1=222.13.56.192有6台机器只有内⽹IP ,分别是192.168.1.102~192.168.1.108,想让这6台机器通过机器A上⽹在机器A 防⽕墙上配置如下即可/sbin/iptables -t nat -I POSTROUTING -s 192.168.1.101 -j SNAT --to-source 222.13.56.192 /sbin/iptables -t nat -I POSTROUTING -s 192.168.1.102 -j SNAT --to-source 222.13.56.192 /sbin/iptables -t nat -I POSTROUTING -s 192.168.1.103 -j SNAT --to-source 222.13.56.192 /sbin/iptables -t nat -I POSTROUTING -s 192.168.1.104 -j SNAT --to-source 222.13.56.192 /sbin/iptables -t nat -I POSTROUTING -s 192.168.1.105 -j SNAT --to-source 222.13.56.192 /sbin/iptables -t nat -I POSTROUTING -s 192.168.1.108 -j SNAT --to-source 222.13.56.192在 6台机器上路由显⽰route -nKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface192.168.1.0 0.0.0.0 255.255.255.0 U 0 0 0 em1169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 em10.0.0.0 192.168.1.1 0.0.0.0 UG 0 0 0 em1iptables中DNAT转发的配置⽅法1.⼀对⼀流量完全DNAT⾸先说⼀下⽹络环境,普通主机⼀台做防⽕墙⽤,⽹卡两块eth0 192.168.0.1 内⽹eth1 202.202.202.1 外⽹内⽹中⼀台主机 192.168.0.101现在要把外⽹访问202.202.202.1的所有流量映射到192.168.0.101上命令如下:#将防⽕墙改为转发模式echo 1 > /proc/sys/net/ipv4/ip_forwardiptables -t nat -Xiptables -t mangle -Xiptables -A INPUT -i lo -j ACCEPTiptables -A OUTPUT -o lo -j ACCEPTiptables -P INPUT ACCEPTiptables -P OUTPUT ACCEPTiptables -P FORWARD ACCEPTiptables -t nat -A PREROUTING -d 202.202.202.1 -j DNAT --to-destination 192.168.0.101iptables -t nat -A POSTROUTING -d 192.168.0.101 -j SNAT --to 192.168.0.12.多对多流量完全DNAT说是多对多,实际上这⾥的配置是指定了多个⼀对⼀环境:eth0 192.168.0.1 内⽹eth1 202.202.202.1 、202.202.202.2 外⽹内⽹中2台主机 192.168.0.101、192.168.0.102现在要把外⽹访问202.202.202.1的所有流量映射到192.168.0.101上,同时把把外⽹访问202.202.202.2的所有流量映射到192.168.0.102上这⾥顺便提⼀下如何为⽹卡配置多个IPifconfig eth1:1 202.202.202.2 netmask 255.255.255.0 up#将防⽕墙改为转发模式echo 1 > /proc/sys/net/ipv4/ip_forwardiptables -Fiptables -t nat -Fiptables -t mangle -Fiptables -Xiptables -t nat -Xiptables -t mangle -Xiptables -A INPUT -i lo -j ACCEPTiptables -A OUTPUT -o lo -j ACCEPTiptables -P INPUT ACCEPTiptables -P OUTPUT ACCEPTiptables -P FORWARD ACCEPTiptables -t nat -A PREROUTING -d 202.202.202.1 -j DNAT --to-destination 192.168.0.101iptables -t nat -A POSTROUTING -d 192.168.0.101 -j SNAT --to 192.168.0.1iptables -t nat -A PREROUTING -d 202.202.202.2 -j DNAT --to-destination 192.168.0.102iptables -t nat -A POSTROUTING -d 192.168.0.102 -j SNAT --to 192.168.0.13.⼀对多根据协议DNAT这个最常⽤,⼀般是内⽹或DMZ区内有多个应⽤服务器,可以将不同的应⽤流量映射到不同的服务器上环境:eth0 192.168.0.1 内⽹eth1 202.202.202.1 外⽹192.168.0.102上命令如下:#将防⽕墙改为转发模式echo 1 > /proc/sys/net/ipv4/ip_forwardiptables -Fiptables -t nat -Fiptables -t mangle -Fiptables -Xiptables -t nat -Xiptables -t mangle -Xiptables -A INPUT -i lo -j ACCEPTiptables -A OUTPUT -o lo -j ACCEPTiptables -P INPUT ACCEPTiptables -P OUTPUT ACCEPTiptables -P FORWARD ACCEPT#Web访问设置iptables -t nat -A PREROUTING -d 202.202.202.1 -p tcp --dport 80 -j DNAT --to-destination 192.168.0.101:80iptables -t nat -A POSTROUTING -d 192.168.0.101 -p tcp --dport 80 -j SNAT --to 192.168.0.1#邮件访问设置iptables -t nat -A PREROUTING -d 202.202.202.1 -p tcp --dport 25 -j DNAT --to-destination 192.168.0.102:25iptables -t nat -A POSTROUTING -d 192.168.0.102 -p tcp --dport 25 -j SNAT --to 192.168.0.1iptables -t nat -A PREROUTING -d 202.202.202.1 -p tcp --dport 110 -j DNAT --to-destination 192.168.0.102:110iptables -t nat -A POSTROUTING -d 192.168.0.102 -p tcp --dport 110 -j SNAT --to 192.168.0.1SNAT:源地址转换,代理内部客户端访问外部⽹络⽬标地址不变,重新改写源地址,并在本机建⽴NAT表项,当数据返回时,根据NAT表将⽬的地址数据改写为数据发送出去时候的源地址,并发送给主机,⽬前基本都是解决内⽹⽤户⽤同⼀个公⽹IP地址上⽹的情况。

网络防火墙的网络地址转换(NAT)配置指南(十)

网络防火墙的网络地址转换(NAT)配置指南(十)

网络防火墙的网络地址转换(NAT)配置指南随着互联网的不断发展,网络安全问题日益突出。

网络防火墙作为一种重要的安全设备,能够有效保护企业网络中的信息安全。

在网络防火墙中,网络地址转换(NAT)是实现网络安全的关键技术之一。

本文将详细介绍网络防火墙中NAT的配置指南,帮助读者了解NAT的原理和配置方法。

一、NAT的原理和功能NAT的原理NAT是一种将内部网络的私有IP地址转换为公有IP地址的技术。

当内部主机通过防火墙访问外部网络时,防火墙会将内部主机的私有IP地址转换为公有IP地址,以便与外部网络进行通信。

NAT通过修改IP报文的源IP地址和目的IP地址,实现了内外网之间的地址转换。

NAT的功能NAT在网络防火墙中发挥着重要的作用,主要有以下几个方面的功能:(1)保护内部网络的安全性:NAT可以隐藏内部网络的真实IP地址,有效防止外部网络对内部网络进行攻击。

(2)节约IP地址资源:由于IPv4地址资源的有限性,NAT可以将多个内部主机共享一个公有IP地址,节约了IP地址资源的使用。

(3)实现虚拟专线:通过NAT技术,企业可以通过公有网络建立虚拟专线,实现分支机构之间的安全通信。

(4)支持IP多播和QoS:NAT可以对多播流量进行有效的管理,同时支持QoS技术,优先保障重要数据的传输。

二、NAT配置的基本步骤网络拓扑规划在进行NAT配置之前,需要进行网络拓扑规划。

确定需要进行NAT转换的内部网络和对应的公有IP地址。

可以根据实际需求,划分内部网络的子网,并为每个子网分配一个私有IP地址段。

同时,选择一个网络边界设备作为防火墙,该设备需要拥有至少一个公有IP地址。

配置网络地址转换规则在防火墙上配置网络地址转换规则是进行NAT的关键步骤。

具体的配置方法根据不同的防火墙厂商可能会有所差异,但基本步骤如下:(1)确定内部网络的IP地址段和对应的公有IP地址。

(2)配置静态NAT规则:将内部网络中的某个私有IP地址与一个公有IP地址进行一对一的映射。

防火墙公网IP设置及端口映射方法

防火墙公网IP设置及端口映射方法

防火墙公网IP设置及端口映射方法一、防火墙公网IP设置:1.获取公网IP地址首先,我们需要获取防火墙的公网IP地址。

您可以登录到防火墙设备的管理界面,一般在网络设置或接口配置页面可以找到公网IP地址的相关信息。

2.设置公网IP地址登录防火墙的管理界面,找到网络设置或接口配置页面,根据提示设置防火墙的公网IP地址。

一般而言,您需要提供一个可以被外部访问到的IP地址,并根据需要设置子网掩码和默认网关等参数。

3.配置NAT规则防火墙一般会采用网络地址转换(NAT)技术,将本地网络的私有IP 地址转换成公网IP地址。

您需要在防火墙设备上配置相应的NAT规则,以实现内外网之间的通信。

二、端口映射方法:1.确定需要映射的服务端口首先,您需要确定需要映射的服务端口,例如Web服务的80端口、FTP服务的21端口等等。

2.登录防火墙管理界面使用浏览器访问防火墙的公网IP地址,并使用管理员账号和密码登录防火墙的管理界面。

3.配置端口映射规则找到防火墙管理界面中的端口映射或端口转发设置页面。

根据界面提示,设置需要映射的服务端口和映射后的端口,以及映射的IP地址。

4.保存配置并生效完成端口映射规则的配置后,一般需要点击保存或应用按钮,将配置信息保存到防火墙的配置文件中,并使配置信息生效。

5.测试端口映射配置完成后,您可以尝试通过公网IP地址和映射后的端口访问相应的服务,例如使用浏览器访问Web服务的公网IP地址和映射后的端口,查看能否正常访问到相应的网页。

总结:防火墙公网IP设置及端口映射是一项复杂的任务,需要根据具体的设备和网络环境进行相应的配置。

在进行配置之前,请务必备份当前的防火墙配置,并确保明确了所需的设置和规则,以避免对网络安全和正常运行造成影响。

如果您对防火墙的配置不熟悉,建议寻求专业人员的帮助进行配置。

Firefly Perimeter 虚拟防火墙

Firefly Perimeter 虚拟防火墙

产品简介产品说明瞻博网络的Firefly Perimeter 提供了一种新型虚拟防火墙,它超越了传统的安全设备, 采用虚拟机(VM)形式,并且基于瞻博网络的Junos 操作系统和SRX 业务网关。

Firefly Perimeter 提供可扩展、高可用和细粒度的安全保护,其分区功能能够在部门、业务线、用户组、应用类型和多种连接特性(如NAT 、路由和VPN )之间划出明确的界线。

Firefly Perimeter 能够运行在虚拟化fabric 中,利用多级策略控制来提供多层防御和安全连接,以保护工作负载、流量和内容中的动态变化,允许企业和电信运营商为其内部和外部的客户安全而高效地提供IT 服务。

特性和优势Firefly Perimeter 能够提供防火墙保护,并在虚拟机级别应用策略。

Firefly Perimeter 的特性包括:• 完整的防火墙,采用灵活的虚拟机格式,具有状态分组处理和应用层网关(ALG)特性• 丰富的连接特性,具有广泛的路由功能、NAT 和VPN ,并基于强大的Junos 操作系统• 利用瞻博网络的Junos Space Security Director 为物理和虚拟防火墙提供业内领先的管理,利用Junos Space Virtual Director 来进行部署和监控。

Junos Space 还提供一套丰富的API ,支持与第三方管理平台的自定义集成。

易于配置Firefly Perimeter 使用了二种特性—分区和策略。

默认的配置至少包含一个“信任”分区 和一个“不信任”分区。

此“信任”分区用于配置和将内部网络连接到Firefly Perimeter 。

“不信任”分区一般用于不信任的网络。

为了简化安装和方便配置,一个默认的策略将允许来自“信任”分区的流量流向“不信任”分区。

该策略将阻止来自“不信任”分区的流量流向“信任”分区。

传统的路由器在转发所有流量时不会考虑防火墙(会话感知)或策略(会话的起点和终点)。

10防火墙实训-实例配置

10防火墙实训-实例配置

《信息安全产品配置与应用》课程之防火墙篇
分别点击防火墙物理接口的“交换”按钮,做如下设置:
防火墙高级应用-TRUNK环境 及VLAN间的路由
注意选择TRUNK类型 802.1q 或 ISL
《信息安全产品配置与应用》课程之防火墙篇
防火墙高级应用-TRUNK环境 及VLAN间的路由
例二:
用防火墙做VLAN间的路由
作为DHCP 客户端,从DHCP 服务器获取动态IP 地址; 作为DHCP 服务器,集中管理和维护客户网络主机IP 地址分配;
作为DHCP 中继,转发DHCP 报文;
同时作为DHCP 服务器和DHCP 客户机(需工作在网络卫士防火墙的不 同接口上)。
《信息安全产品配置与应用》课程之防火墙篇
RIP协议: RIP(Routing Information Protocol),路由信息协议,是推出时间最长的 路由协议,也是最简单的路由协议。RIP 通过广播或多播UDP 报文来交换路 由信息,每30秒发送一次路由信息更新,同时根据收到的RIP 报文更新自己 的路由表。RIP 提供跳跃计数(hop count)作为尺度来衡量路由距离,跳跃计 数是一个包到达目标所必须经过的 路由器的数目。网络卫士防火墙支持RIP 的v1、v2 版本。
《信息安全产品配置与应用》课程之防火墙篇
防火墙高级应用-TRUNK环境 及VLAN间的路由
配置步骤: 1、创建VLAN TopsecOS# network vlan add id 10 TopsecOS# network vlan add id 高级应用-TRUNK环境 及VLAN间的路由
《信息安全产品配置与应用》课程之防火墙篇
防火墙高级应用-策略/动态路由
动态路由:防火墙支持OSPF、RIP动态路由协议 OSPF 协议是一个基于链路状态的动态路由协议,其基本原理是:在一个OSPF 网络中,每一台路由器首先与自己的邻居建立邻接关系,然后向形成邻接关系 的邻居之间发送链路状态通告(LSA),链路状态通告描述了所有的链路信息, 每一个路由器接收到LSA 都会把这些通告记录在链路数据库中,并发送一个副 本给他的邻居,通过LSA 泛洪到整个区域,所有的路由器都会形成相同的链路 状态数据库,当所有路由器链路状态数据库相同时,会以自己为根,通过SPF 算法计算出一个无环的拓扑,从而计算出自己到达系统内部可达的最佳路由。

网络防火墙的网络地址转换(NAT)配置指南(一)

网络防火墙的网络地址转换(NAT)配置指南(一)

网络防火墙是当今网络安全的重要组成部分,它通过限制来自外部网络的未经授权访问,保护内部网络的安全。

而网络地址转换(NAT)作为网络防火墙的一项关键功能,起着连接内部网络和外部网络的桥梁作用。

在本文中,我们将详细讨论网络防火墙中NAT的配置指南。

一、什么是网络地址转换(NAT)网络地址转换(Network Address Translation,简称NAT)是一种网络协议,它将内部网络(Local Area Network,简称LAN)中的私有IP地址转换为对外公网IP地址。

通过NAT的配置,内部网络的计算机就可以与外部网络进行通信,同时也可以隐藏内部网络的真实IP地址,提高网络安全性。

二、NAT的配置方法1. 配置静态NAT静态NAT是将内部网络中的固定IP地址映射到公网IP地址上,使得外部网络可以通过公网IP地址访问内部网络的特定主机。

配置步骤如下:(1)确定内部网络中需要映射的主机的IP地址。

(2)在网络防火墙的配置界面中,找到NAT配置选项,并添加一条新的NAT规则。

(3)在NAT规则中,指定内部主机的IP地址和对应的公网IP地址。

(4)保存配置并重启网络设备,使得NAT规则生效。

2. 配置动态NAT动态NAT是将内部网络中的私有IP地址动态地映射到外部网络中的可用公网IP地址上,以实现内部网络多个主机与外部网络进行通信。

配置步骤如下:(1)设置NAT地址池,指定可用的公网IP地址范围。

(2)在防火墙配置界面中,添加一条新的NAT规则,并指定内部网络IP地址范围。

(3)配置地址转换规则,将内部网络的私有IP地址映射到地址池中的公网IP地址。

(4)保存配置并重启网络设备,使得NAT规则生效。

三、NAT的相关注意事项1. 内外网IP地址的选择在进行NAT配置时,需要合理选择内外网IP地址。

内部网络的IP地址应该使用私有IP地址,例如/8、/12和/16。

而外部网络的IP地址则应该是由互联网服务提供商分配的公网IP地址。

网络防火墙的网络地址转换(NAT)配置指南(三)

网络防火墙的网络地址转换(NAT)配置指南(三)

网络防火墙的网络地址转换(NAT)配置指南随着互联网的快速发展,网络安全成为了一个日益重要的议题。

作为网络安全的重要组成部分,网络防火墙在保护网络免受恶意攻击的同时,也面临着一系列的配置和管理挑战。

其中,网络地址转换(NAT)作为网络防火墙中的一种重要功能,为企业提供了一种有效的方式来管理和保护内部网络。

一、NAT的概述网络地址转换(NAT)是一种将私有IP地址转换为公共IP地址的技术。

它允许内部网络使用私有IP地址,而无需公共IP地址,从而提供了更灵活的网络管理和更有效地利用IP地址资源的方式。

NAT通过在网络防火墙上配置转换规则,将内部网络请求映射为公共IP地址,实现内外网络之间的通信。

二、NAT的配置步骤1. 确定内部和外部网络接口在配置NAT之前,首先需要确定内部和外部网络接口。

内部网络接口通常是指连接到企业内部网络的网络接口,而外部网络接口则是指连接到公共互联网的网络接口。

正确地确定内部和外部网络接口对于后续的配置和管理至关重要。

2. 创建NAT转换规则在网络防火墙上创建NAT转换规则是配置NAT的关键步骤。

根据企业的具体需求,可以创建多个转换规则来满足不同的网络需求。

例如,可以创建一个基本的转换规则,将内部网络的请求映射到公共IP地址,实现对外部网络的访问;同时可以创建一个高级转换规则,实现内部网络的更复杂的映射和访问控制。

3. 配置端口映射和转换策略除了基本的IP地址转换外,NAT还允许配置端口映射和转换策略。

端口映射可以将内部网络的某个端口映射到公共IP地址的不同端口,实现内外网络之间的特定端口的通信。

转换策略可以根据具体的网络需求,灵活地配置内外网络之间的通信方式,如源地址转换、目标地址转换等。

4. 设置NAT的安全策略NAT的配置除了满足网络需求外,还需要考虑网络安全方面的因素。

网络防火墙可以配置NAT的安全策略,限制外部网络对内部网络的访问,并实施访问控制,保护内部网络的安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
神码防火墙配置 RIPv2 和 ospf
ip vrouter trust-vr router ospf net 1.1.1.0/24 area0 route rip version 2 net 1.1.1.0 255.255.255.0 防火墙设置 NAT 转换 例如:内网地址为 192.168.0.0/24;外网地址为 A.A.A.A/29。 第一步:将各接口分配安全域并配置 IP 地址。 hostname# configure hostname(config)# interface ethernet0/1 hostname(config-if-eth0/1)# zone trust hostname(config-if-eth0/1)# ip address 192.168.0.1/24 hostname(config-if-eth0/1)# exit hostname(config)# interface ethernet0/2 hostname(config-if-eth0/2)# zone untrust hostname(config-if-eth0/2)# ip address A.A.A.A/29 hostname(config-if-eth0/2)# exit 第二步:配置地址条目。 hostname(config)# address addr1 hostname(config-addr)# ip 192.168.0.1/24 hostname(config-addr)# exit hostname(config)# address addr2 hostname(config-addr)#ip A.A.A.A/29 hostname(config-addr)# exit 第三步:配置安全策略规则。 hostname(config)# policy from trust to untrust hostname(config-policy)# rule from addr1 to any service any permit hostname(config-policy)# exit 第四步:配置 NAT 规则。 hostname(config)# nat hostname(config-nat)# snatrule from addr1 to any eif ehternet0/2 hostname(config-nat)# exit ps:最后新建一条缺省路由,下一跳为 e0/2
