如何计算电流互感器的饱和点

合集下载

浅谈电流互感器误差及影响

浅谈电流互感器误差及影响

浅谈电流互感器误差及影响摘要:电流互感器是一次系统和二次系统电流间的联络元件,将一次回路的大电流转换为小电流,供给测量仪表和保护装置使用。

电流反应系统故障的重要电气量,而保护装置是通过电流互感器来间接反应一次电流的,因此电流互感器的性能直接决定保护装置的运行。

然而从互感器本身和运行使用条件方面来看,电流互感器存在不可避免的误差,本文分别从这两个方面分析了误差,并结合实际工作阐述了误差带来的影响,以便在工作中加强重视,并做出正确的分析。

关键词:电流互感器 励磁电流 误差一、电流互感器的误差在理想条件下,电流互感器二次电流I 2=I 1/Kn ,Kn=N 2/ N 1 ,N 1 、N 2 为一、二次绕组的匝数,不存在误差。

但实际上不论在幅值上(考虑变比折算)和角度上,一二次电流都存在差异。

这一点我们可以从图中看到。

从图一看,实际流入互感器二次负载的电流I’2 =I 1-Ie ,其中I’2 = I 2 * Kn,Ie 为励磁电流,即建立磁场所需的工作电流。

正是因为励磁损耗的存在,使得I 1 和I’2 在数值上和相位上产生了差异。

正常运行时励磁阻抗很大,励磁电流很小,因此误差不是很大,经常可以被忽略。

但在互感器饱和时,励磁阻抗会变小,励磁电流增大,使误差变大。

图二相量图,以I’2 为基准,E 2 较-I’2超前φ角(二次总阻抗角,即Z 2 和Z 阻抗角),如果不考虑铁磁损耗,励磁阻抗一般被作为电抗性质处理,Ie 超前E 2 为90度, I’2与Ie 合成I 1。

图中I’2与I 1不同相位,两者夹角δ即为角度误差。

对互感器误差的要求一般为,幅值误差小于10%,角度误差小于7度。

二、电流互感器的饱和电流互感器的误差主要是由励磁电流Ie 引起的。

正常运行时由于励磁阻抗较大,因此Ie 很小,以至于这种误差是可以忽略的。

但当CT 饱和时,饱和程度越严重,励磁阻抗越小,Z图一 等值电路E 图二 相量图励磁电流极大的增大,使互感器的误差成倍的增大,影响保护的正确动作。

电流互感器饱和问题知识讲解

电流互感器饱和问题知识讲解

电流互感器饱和引起的保护误动分析及试验方法近年来,广东省内多个发电厂出现过高压厂用变压器或起动-备用变压器在区外故障时或厂用大容量电动机起动时差动保护误动作的情况。

究其原因,除个别是因为整定值的问题外,大多数是因电流互感器特性不理想甚至饱和而导致的。

众所周知,设计规程中对电流互感器的选型有严格的规定,要求保护用的电流互感器在通过15倍甚至是20倍额定电流的情况下,误差不超过5%或10%,即不出现饱和。

而上面提及的出现差动保护误动的情况,无一例外地都选用了保护级的电流互感器。

经过对几个电厂的大容量电动机起动电流的核算,最大容量的电动机起动时电流大概是变压器额定电流的3~5倍,远达不到电流互感器额定电流的15倍。

那为什么差动保护还会因为电流互感器饱和而误动呢?下面就电流互感器的工作原理、工作特性对保护的影响及其检验方法进行探讨。

1电流互感器工作原理简述电流互感器的工作原理与变压器基本相同,因此可以使用变压器的等值电路分析电流互感器。

电流互感器的等值电路如图1所示[1]。

图1中,Z1为电流互感器原方漏抗,Z2为电流互感器副方漏抗,ZL为电流互感器二次回路的负载阻抗,其次侧的参量。

正常运行时,漏抗Z1和Z2很小,负载阻抗ZL也很小,而励磁阻抗Zm因为电流互感器铁心磁通不饱和而很大。

因此,可忽略励磁电流Im。

根据磁势平衡原理,原、副方电流成固定的比例关系为其中N1和N2分别为原、副方绕组匝数。

当铁心磁通密度增大至饱和时,励磁阻抗Zm会随着饱和的程度而大幅下降。

此时Im 已不可忽略,即I1与I2不再是线性的比例关系。

电流互感器饱和的原因有两种[2]:一是一次电流过大引起铁心磁通密度过大;二是二次负载(即ZL)过大,在同样的一次电流下,要求二次侧的感应电动势增大,也即要求铁心中的磁通密度增大,铁心因此而饱和。

原、副方绕组感应电动势有效值与磁通的关系为2确定电流互感器饱和点的方法要研究电流互感器的工作特性,确认其在保护外部故障通过大电流时是否会饱和而影响保护动作的正确性,可通过一些试验方法进行检测。

电流互感器伏安特性试验与误差曲线详解-伏安特性测试仪

电流互感器伏安特性试验与误差曲线详解-伏安特性测试仪

电流互感器伏安特性试验与误差曲线详解王兰芳武汉市华英电力科技有限公司1 概述在电力系统中针对于保护用电流互感器最常见的试验项目是伏安特性试验,在很多地方电力部门还要求对保护用电流互感器绘制误差曲线,并将误差曲线数据上报至相关的管理部门。

伏安特性试验对应于国家标准和IEC标准的准确称呼是励磁特性试验,执行励磁特性试验的目的是获取电流互感器励磁特性曲线,并根据励磁特性曲线计算电流互感器的相关参数以判断电流互感器是否能达到要求。

误差曲线是根据励磁特性曲线和电流互感器二次线圈电阻计算而来的曲线,误差曲线建立了电流互感器最大允许误差和所连接二次负荷的关系,只要确保电流互感器所在系统的短路电流和所接二次负荷落在误差曲线的允许区间内,保护用电流互感器就能正常工作,否则电流互感器则可能发生磁饱和而失效2 励磁特性试验2.1 励磁曲线的定义图1 HYVA-405测量的电流互感器励磁特性曲线在不同的标准中,电流互感器励磁曲线的绘制要求也不同,在IEC60044-1/GB1208中励磁曲线的Y轴是电流互感器二次端电压有效值,X轴是电流互感器二次端电流有效值;在IEC60044-6/GB16847电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值,X轴是电流互感器的二次电流的峰值;在IEEE C57.13中电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值,X轴是电流互感器二次电流有效值取对数后的值。

因此针对不同标准的电流互感器,其励磁特性曲线的绘制方法也不同,由于我国的标准遵从与IEC 体系,因此针对我国的保护用电流互感器励磁特性曲线主要有IEC60044-1/GB1208和IEC60044-6.GB16847两种。

在完成励磁特性曲线后通常要计算励磁特性曲线的拐点电压,拐点电压反映的是电流互感器进入磁饱和区域的阈值,拐点电压以后电流互感器进入深度磁饱和状态,如果电流互感器运行时其二次端电压达到或超过拐点电压,则互感器进入磁饱和状态而失效。

电流互感器饱和

电流互感器饱和

抗电流互感器饱和电流继电器的研究与应用摘要:提出了新的电流互感器饱和判据——间断角饱和判别法,介绍了根据此原理研制的JL—K抗饱儿电流继电器原理及实际应用,并说明该产品的应用前景。

关键词:电流互感器;间断角;JL—K抗饱和电流继电器电流互感器(TA)广泛应用于电力系统,供测量及保护装臵采样用。

测量、保护系统根据TA二次值换算成一次侧电流值。

TA工作于非饱和区时,比值误差小于10% 。

当TA一次电流大于额定值数十倍时,铁芯饱和,输出波形畸变,有效值减小,误差增大,电流继电器触点抖动。

TA深度饱和时无输出,电流继电器不动作,会造成拒动或越级跳事故。

1 、抗TA饱和方案目前国内外研究或应用的抗TA饱和方案:(1)波形判据法:以电流量为判别量,采用瞬时值算法,对饱和电流进行波形相位比较,判别区内、区外故障。

(2)局部测算法:利用过零点后2~3ms真实传变区采点计算,推算电流有效值。

(3)基于采样值的TA饱和同步识别法与电流比相法,在TA 饱和时闭锁差动保护出口躲过故障非周期分量,避免母差保护误动。

(4)国外有采用中阻抗原理或“饱和发生器”抗TA 饱和,避免装臵在TA 饱和时误动,如ABB公司及瑞典ASEA公司部分保护装臵。

(5)其他方案:利用速饱和变换器延时将电流送人差动回路以躲开故障电流的暂态过程来实现抗TA 饱和目的;利用饱和时有较大谐波量作为TA 饱和检测判别等。

上述方案各有侧重,主要针对非周期暂态分量进行判别,适用于微机型母线差动保护,大多应用于高压、超高压输电线路中,一般中低压输电系统中采用电流继电器作为继电保护装臵的启动元件,电流继电器在TA饱和时触点抖动或拒动,由电流继电器启动的时间继电器便处于启动→返回→启动→返回…,保护无法出口跳闸,导致越级跳闸事故。

目前电力系统主要从两方面着手解决中低压输电系统TA 饱和问题:一是更换TA,增大变比或采用有气隙TA:二是提高TA带载能力,同时降低TA二次负载,避免TA饱和。

保护用电流互感器的准确级及误差限值如何计算90

保护用电流互感器的准确级及误差限值如何计算90

保护用电流互感器的准确级及误差限值如何计算?(1)各类准确级误差限值(a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称,标准准确级为:5P,10P,5PR,10PR。

电流互感器在额定频率及额定负荷下,电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差(%)额定一次电流下的相位差额定准确限值一次电流下的复合误差(%)(‘)(rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。

其他回路可采用10P或10PR级电流互感器。

P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数,Kalf一般可取5、10、15、20、25、30和40。

必要时,可与制造厂家协商,采用根大的Kalf值。

(b) TP类电流互感器:TP类电流互感器一般用在220KV级以上高压和超高压系统中,在这里不予说明。

(2)P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器,只校验其稳态性能。

电流互感器通过规定的保护校验故障电流Ipef时,其误差应在规定范围内,Ipef和Ipn之比称为故障校验系数Kpef。

Ipef按以下原则确定:(a)按可信赖性要求,Ipef应按区内最严重的短路电流确定,对于过流保护和距离保护,应考虑两种情况:(1)在保护区内末端故障时,Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时,允许电流互感器的误差超过规定值,但必须保证保护装置的可靠性和快速性。

(b) 按安全性要求,Ipef应按区外最严重的短路电流确定。

按下列条件进行计算:1)一般选择计算:电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef,必要时,还应考虑电流互感器暂态饱和的影响,即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数;电流互感器的额定二次负荷应大于实际二次负荷。

10kV电流互感器变比的选择

10kV电流互感器变比的选择

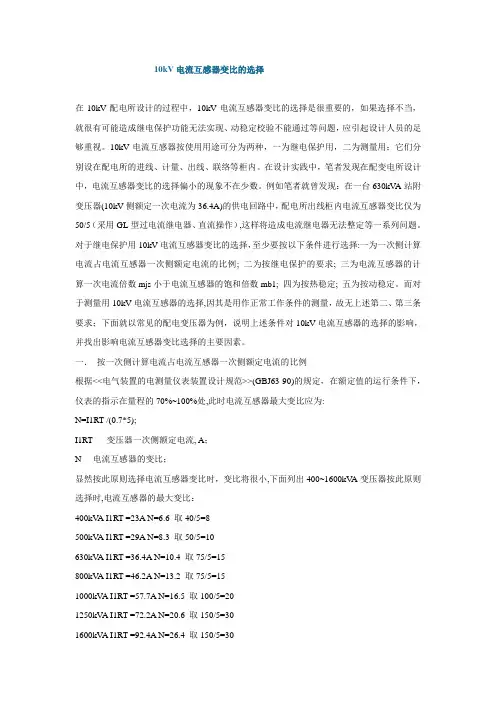

10kV电流互感器变比的选择在10kV配电所设计的过程中,10kV电流互感器变比的选择是很重要的,如果选择不当,就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题,应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种,一为继电保护用,二为测量用;它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中,笔者发现在配变电所设计中,电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现:在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中,配电所出线柜内电流互感器变比仅为50/5(采用GL型过电流继电器、直流操作),这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择,至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1; 四为按热稳定; 五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量,故无上述第二、第三条要求;下面就以常见的配电变压器为例,说明上述条件对10kV电流互感器的选择的影响,并找出影响电流互感器变比选择的主要因素。

一.按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定,在额定值的运行条件下,仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A;N----电流互感器的变比;显然按此原则选择电流互感器变比时,变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比:400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15,当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

电流互感器额定短时热电流计算公式(IEEE C57.13)

电流互感器额定短时热电流计算公式(IEEE C57.13)

额定短时热电流计算---IEEE C57.13短时条件下的绕组温升的计算是基于以下假设:该加热是绝热的,即所有的能量,在绕组中的短期间内电路(5秒或更少)被存储在绕组热。

还假设,当发生短路时,绕组的起始温度是最大最热的热点温度的缠绕在30°C环境温度下连续加载(1)连续热额定电流电流互感器或(2)的最大额定标准负担110%的额定电压为电压互感器。

在这最热的现场绕组温度不通过试验确定的限制最热的点的温度上升(表4中规定)为30°C的环境温度条件下,应被使用。

计算出的绕组短路时达到的最高温度不得超过6.6.2用于电流互感器或电压互感器在7.7规定的范围。

短路条件下的绕组温度一般方程是最方便的表达随着电流密度的使用,将在绕组中产生的最大允许温度根据上述规定的条件。

因此,式中:I 是短路电流,安培A 是导体截面平方厘米C 是平均每单位体积的热容,在的wattseconds/(度×厘米立方)ρ在20℃下的比电阻欧姆 - 厘米(cm)20t 为短路持续时间,以秒为单位T 是234.5℃的铜225°C的铝为起始温度,以摄氏度为单位θs为最终温度,以摄氏度为单位θMK 为比所有的杂散导体损失绕组的直流I2R损耗在起跑线温度θs的Ln 为自然对数这是一般的公式可以简化为最实用的应用程序,因为短时间的热额定值的基础上的短路持续时间1秒,除了大电流变压器初级酒吧,K是通常忽略不计。

对于铜(100%IACS):并且,为上述条件,对于铝(EC,62%IACS):并且,为上述条件,为250℃下为铜和200℃的EC铝(见6.6.2节),如果θs的取95℃,55℃上升类型,如果θM110℃±5℃上升类型,140°C,80°C上升类型(见表4),则:铜:I / A=14 260 A/cm2的55℃上升类型I / A=13 420 A/cm2的65℃上升类型I / A=11 660 A/cm2的80℃上升类型铝:I / A=8110 A/cm2的55℃上升类型I / A=7430 A/cm2的65℃上升类型I / A=5940 A/cm2的80℃上升类型8.6.3额定短时热电流互感器分配电流互感器的短时热评分应是这样的:允许电流密度,确定适用8.6.2方程,不会超出任何绕组。

电流互感器饱和波形

电流互感器饱和波形

电流互感器饱和波形1. 什么是电流互感器?电流互感器(Current Transformer,简称CT)是一种用来测量高电压电流的装置。

它通过将高电压线路中的电流转换为低电压,使得测量和保护设备能够安全、准确地进行工作。

2. 电流互感器的原理电流互感器基于法拉第定律和磁感应定律,利用线圈的磁场与被测电流的磁场相互作用来实现电流的测量。

具体来说,电流互感器由一个一次线圈(主线圈)和一个二次线圈组成。

一次线圈串联在被测电路中,当通过被测电路的电流发生变化时,一次线圈中产生的磁场也随之变化。

这个磁场将通过铁芯传导到二次线圈中,从而在二次线圈中诱导出一个与一次线圈中磁场变化成正比的信号。

3. 什么是饱和?在物理学中,当一个系统达到其能力极限时,无法再继续响应外部激励或输入时,被称为饱和。

在电流互感器中,饱和是指当被测电流过大时,导致互感器无法准确地进行电流测量的现象。

4. 电流互感器的饱和波形当被测电流超过电流互感器的额定测量范围时,会导致电流互感器发生饱和。

这种情况下,电流互感器的输出波形将出现明显的失真。

饱和波形通常表现为波形扁平化或削峰现象。

具体来说,在正半周中,波形会出现上升缓慢、平顶、下降急剧的特点;而在负半周中,波形会出现下降缓慢、平底、上升急剧的特点。

这种失真会导致测量误差增大,严重时甚至可能无法正确地测量电流值。

5. 饱和原因及影响因素5.1 饱和原因•超过额定测量范围:当被测电流超过电流互感器的额定测量范围时,将导致饱和。

•高频干扰:高频干扰信号会对电流互感器的测量造成影响,可能导致饱和。

•非线性磁芯:电流互感器使用的磁芯材料存在非线性特性,当被测电流较大时,非线性效应会导致饱和。

•磁通密度过高:当磁通密度达到磁芯材料的饱和磁感应强度时,将导致饱和。

5.2 影响因素•频率:电流互感器的饱和特性随着频率的增加而变化。

一般来说,高频信号更容易导致饱和。

•负载:电流互感器的负载对饱和特性有一定影响。

关于电流互感器10%误差曲线计算的几个问题

关于电流互感器10%误差曲线计算的几个问题

关于电流互感器10%误差曲线计算的几个问题【摘要】本文简述了电流互感器误差的产生原因,简单分析了影响电流互感器误差的因素及减小误差的措施,介绍了10%误差曲线的计算方法。

【关键词】电流互感器误差10%误差计算措施前言:随着电网的不断发展,系统的短路容量不断增大。

对继电保护用电流互感器的要求越来越严格。

电流互感器的误差问题越来越明显地暴露出来。

如果电流互感器不满足10%误差要求就会给继电保护带来巨大的影响,给电网的安全稳定运行带来一系列的安全隐患。

电流互感器的工作原理电流互感器的作用:将一次回路的大电流变为二次回路的标准值。

(5A、1A)测量设备的绝缘较易实现,连接方便。

二次回路不受一次回路的限制,因此接线灵活。

二次设备和工作人员与高电压部分隔离,保证了设备与人员的安全。

CT的等值电路及向量:其中:Z1=R1+jX1Z2'=R2'+jX2'电流互感器产生误差的原因由图2求得励磁电流Im为:Im= I1[(Z2'+Zf')/(Z2'+Zf'+Zm)](1)通过式(1)可以看出,减小负荷阻抗Zf'、增大励磁阻抗Zm、限制一次电流I1均可减小CT的角误差、变比误差。

CT本身因素造成的误差励磁电流Im 的存在造成了变比误差的存在;由于励磁电流除在铁芯中产生磁通Φ外,还包括有涡流损耗、磁滞损耗,因此也造成了I1与I2之间的角差。

CT外部因素造成的误差一次电流I1增大造成铁芯饱和励磁电流增大;二次负载Zf'过大;电流互感器的饱和特性由于电流互感器铁心具有逐渐饱和的特性,在短路电流下,电流互感器的铁心趋于饱和,造成励磁电流急剧上升,励磁电流在一次电流中所占的比例大为增加,使比差逐渐移向负值增大。

当电流增大至使比差恰好等于-10%时,这一电流与额定电流的比(I1/I1e)称为电流互感器的饱和倍数。

电流互感器10 %误差曲线计算步骤现场数据的测试和应注意的问题:电流互感器V A曲线测试测试CT-V A曲线时首先应将电压输出调整在0位,调整试验时应缓慢升高电压,不得来回调节,防止由于铁芯磁滞现象造成的测试误差,如果需要重新测试时。

电流互感器的接线方式、饱和及伏安特性,值得收藏!

电流互感器的接线方式、饱和及伏安特性,值得收藏!

电流互感器的接线方式、饱和及伏安特性,值得收藏!电流互感器(CT)是电力系统重要的电气设备,它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。

在系统的保护、测量、计量等设备的正常工作中扮演着极其重要的角色。

整理了关于CT的相关知识点与大家分享,具体内容包括以下四个方面:1.电流互感器二次回路接线方式2.电流互感器的饱和3.电流互感器伏安特性4.电流互感器回路接线错误案例分析01电流互感器二次回路接线方式在变电站中,常用的电流互感器二次回路接线方式有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等,它们根据需要应用于不同场合。

现将各种接线的特点及应用场合介绍如下。

(1)单相接线方式单相式接线,这种接线只有一只电流互感器组成,接线简单。

它可以用于小电流接地系统零序电流的测量,也可以用于三相对称电流中电流的测量或过负荷保护等。

(2)两相星形接线方式两相星形接线,这种接线由两相电流互感器组成,与三相星形接线相比,它缺少一只电流互感器(一般为B相),所以又叫不完全星形接线。

它一般用于小电流接地系统的测量和保护回路,由于该系统没有零序电流,另外一相电流可以通过计算得出,所以该接线可以测量三相电流、有功功率、无功功率、电能等。

反应各类相间故障,但不能完全反应接地故障。

对于小电流接地系统,不完全星形接线不但节约了一相电流互感器的投资,在同一母线的不同出线发生异名相接地故障时,还能使跳开两条线路的几率下降了三分之二。

只有当AC相接地时才会跳开两条线路,AB、BC相接地时,由于B相没有电流互感器,则B相接地的一条线路将不跳闻。

由于小接地电流系统允许单相接地运行2小时,所以这一措施能够提高供电可靠性。

需要指出的是,同一母线上出线的电流互感器必须接在相同的相,否则有些故障时保护将不能动作。

(3)三相星形接线方式三相星形接线又叫全星形接线,这种接线由三只互感器按星形连接而成,相当于三只互感器公用零线。

电流互感器饱和倍数测定方法

电流互感器饱和倍数测定方法

电流互感器饱和倍数测定方法电流互感器饱和倍数测定方法引言电流互感器是电力系统中常用的测量装置之一,用于将高电流转换为低电流以进行测量和保护。

然而,在实际应用中,电流互感器可能会出现饱和现象,导致输出信号失真。

因此,准确测定电流互感器的饱和倍数对于保证电力系统的正常运行至关重要。

本文将介绍一些常用的电流互感器饱和倍数测定方法。

方法一:开环测定法开环测定法是一种常用的测定电流互感器饱和倍数的方法。

具体步骤如下:1.首先,将电流互感器的主回路与负载回路分开,形成一个开环结构。

2.施加一系列等幅且频率逐渐增大的电流信号作为输入,记录相应的输出电压信号。

3.根据输入电流和输出电压的关系曲线,通过拟合或计算得到电流互感器的饱和倍数。

开环测定法的优点是操作简单,无需复杂的设备和算法,但其缺点是只能测定电流互感器饱和倍数的近似值,不够准确。

方法二:闭环测定法闭环测定法是一种更为精确的测定电流互感器饱和倍数的方法。

具体步骤如下:1.首先,将电流互感器的主回路与负载回路连接,形成一个闭环结构。

2.施加一系列等幅且频率逐渐增大的电流信号作为输入,记录相应的输出电压信号。

3.根据输入电流和输出电压的关系曲线,通过拟合或计算得到电流互感器的饱和倍数。

闭环测定法相对于开环测定法而言,更加准确,但需要更复杂的设备和算法支持,操作较为繁琐。

方法三:数值模拟法数值模拟法是一种使用电磁场仿真软件进行电流互感器饱和倍数测定的方法。

具体步骤如下:1.首先,使用电磁场仿真软件建立电流互感器的几何模型和材料参数。

2.在仿真软件中施加一系列等幅且频率逐渐增大的电流信号作为输入。

3.通过仿真软件计算得到电流互感器结构内的电流分布和输出电压信号。

4.根据输入电流和输出电压的关系,通过拟合或计算得到电流互感器的饱和倍数。

数值模拟法具有高精度和高灵活性的优点,可以模拟不同工况下的电流互感器性能,并且在实际应用中可以节约时间和成本。

然而,它也需要较高的计算资源和专业知识支持。

考虑线性区大小的电流互感器饱和识别方法研究

考虑线性区大小的电流互感器饱和识别方法研究

考虑线性区大小的电流互感器饱和识别方法研究刘 义(国家电投集团协鑫滨海发电有限公司)摘 要:本文分析了区外和区内故障时差流的波形特征,指出区外故障时差流出现时刻与故障发生时刻不同步是由于CT传变存在线性区导致的,从而考虑利用线性区大小作为转换性故障时开放保护的判据。

通过对CT的等效电路进行分析,得到励磁电流的函数关系表达式,同时给励磁电流设定一个阈值,当励磁电流超过该阈值时,判断CT进入饱和,根据饱和时刻与故障时刻的差值实现了线性区大小的量化。

最后结合时差法,引入一个与线性区大小相关的门槛值辅助判据,在保护闭锁期间对系统进行监测,当发生区外转区内故障时解除闭锁信号,快速开放保护。

基于PSCAD/EMTC的仿真结果证明了该判据的有效性。

关键词:电流互感器;差流;波形特征0 引言电流差动保护原理简单,速动性好,具有很高的灵敏度,已被广泛用于线路及电气设备的主保护。

差动保护能否可靠识别出区内故障,主要取决于对应的电流互感器(CT)是否能够正确地传变故障和非故障电流。

当CT发生铁心饱和时,其二次电流会产生畸变,从而影响差动保护的正确动作。

目前,国内外学者提出了多种CT饱和识别方案,包括时差法、小波变换法、谐波比法等。

其中,应用较多的是时差法。

该方法通过识别故障发生时刻与差流出现时刻是否存在时间差来区分区外和区内故障,当判别为区外故障时,将保护闭锁一段固定时间。

但是当闭锁期间发生区内故障时,保护将延时动作。

针对这一问题,有学者提出CT线性区开放保护的方法,即在CT进饱和时刻闭锁保护,在CT 退饱和时刻开放保护。

但是如何正确判断CT进饱和时刻与退饱和时刻,判别出CT的线性传变区是实现此方法的难点。

1 CT饱和产生原理和波形特征1.1 CT饱和产生原理CT的等效电路图如图1所示,图中Z1为CT的一次阻抗,R2为二次电阻,L2为二次电感,R为CT的二次负载电阻, L为CT的二次负载电感,Lμ为CT的励磁电感。

CT铁芯由铁磁材料做成,铁芯中磁通与磁感应强度呈非线性关系。

电流互感器励磁曲线

电流互感器励磁曲线

电流互感器励磁曲线
电流互感器励磁曲线是指在一定的电压条件下,电流互感器输出电流与输入电流之间的关系。

电流互感器励磁曲线可以用一个曲线来表示,通常为非线性曲线。

这是由于电流互感器的励磁特性是非线性的,且会受到一些因素的影响,如励磁电压的大小、频率等。

在励磁曲线中,通常会存在两个重要的点,即起始点和饱和点。

起始点是指当励磁电压增大到一定程度时,输出电流开始出现明显的变化。

饱和点是指当励磁电压继续增大,输出电流不再随之线性变化,而是趋于饱和状态。

电流互感器励磁曲线的形状和特性会对电流互感器的应用产生重要影响。

因此,在电流互感器的选型和使用过程中,需要对其励磁曲线进行充分的了解和考虑,以确保其在实际应用中能够满足要求并提供准确可靠的输出信号。

220kV电流互感器交接试验作业指导书

220kV电流互感器交接试验作业指导书

XX变电站220kv xx电流互感器交接试验作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验日期_____ 年—月—日—时至________ 年—月—日—时
XX供电公司XXX
1适用范围
本作业指导书适用于XX变电站220kV XX油式电流互感器试验现场交接试验2引用文件
GB 1208 --1997 电流互感器
GB 50150 --1992 电气装置安装工程电气设备交接试验标准
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3 .1准备工作安排
3. 2人员要求
3 . 3仪器仪表和工具
3 . 4危险点分析
3 . 5安全措施
4试验程序4. 1开工
4 . 2试验项目和操作标准
5试验总结
6作业指导书执行情况评估
7附录。

电流互感器和电压互感器选择及计算规程--注册电气注册工程师(发输变电专业)

电流互感器和电压互感器选择及计算规程--注册电气注册工程师(发输变电专业)

4 测量用电流互感器选择
4.1 类型选择 4.1.1 电流互感器类型应根据电力系统测量和计量系统的实际需要合理选 择。在工作电流变化范围较大情况下作准确计量时应选用S类电流互感器。 为保证二次电流在合适的范围内,可采用复合变比或二次绕组带抽头的电 流互感器。 4.1.2 电能关口计量装置应设置S类专用电流互感器或专用二次绕组。对 于发供电企业内部经济技术指标分析,以及考核用的电能计量装置,在满 足准确度条件下,可与常规测量仪表共用一个二次绕组。
没有一次绕组和一次绝缘。直接安装在绝缘的电缆上使用的电流互感 器。 2.1.5 分裂铁心电流互感器 split core type current transformer
没有一次导体和一次绝缘,其磁路可以铰链方式打开(或以其他方式 分为两个部分),套在载有被测电流的绝缘导线上,然后闭合电流互感器。
2.术语和符号
4 测量用电流互感器选择
4.2 额定参数选择 4.2.1 测量用电流互感器二次负荷不应超出规定的保证准确级的负荷范 围。 4.2.2 测量用电流互感器额定一次电流应接近但不低于一次回路正常最 大负荷电流。对于指示仪表,为使仪表在正常运行和过负荷运行时能有适 当指示,电流互感器额定一次电流不宜小于1.25倍一次设备的额定电流或 线路最大负荷电流,对于直接起动电动机的测量仪表用电流互感器额定一 次电流不宜小于1.5倍电动机额定电流。 4.2.3 为适应电力系统的发展变化或测量仪表与继电保护的不同要求, 测量用电流互感器可选用较小变比互感器或二次绕组带抽头的互感器。 4.2.4 为在故障时一次回路短时通过大短路电流不致损坏测量仪表,测 量用电流互感器宜选用具有仪表保安限值的互感器,仪表保安系数宜选择 10,也可选择5。 4.2.5 当采用具有电流扩大值特性的电流互感器时,其连续热电流可选 用额定一次电流的120%,特殊情况可选用150%或200%。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何计算电流互感器的饱和点点击次数:380 发布时间:2010-3-14 10:22:101前言保护用电流互感器要求在规定的一次电流围,二次电流的综合误差不超出规定值。

对于有铁心的电流互感器,形成误差的最主要因素是铁心的非线性励磁特性及饱和。

电流互感器的饱和可分为两类:一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和);另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。

这两类饱和的特性有很大不同,引起的误差也差别很大。

在同样的允许误差条件下,考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。

因而对互感器造价及安装条件提出了严峻的要求。

以往在中低压系统和发电机容量较小的情况下,互感器暂态饱和的影响较轻,一般未采取专门对策。

而对当前的超高压系统和大容量机组,为保证继电保护的正确动作,暂态饱和已成为必须考虑的因素。

由于互感器暂态饱和的机理和计算较复杂,要求互感器暂态不饱和所需代价很高,因而在实际工程中应用情况较混乱。

本文根据国外的标准和应用经验,提出较规的考虑暂态饱和的互感器选择和计算方法,供工程应用参考。

作为示例,本文给出大型发电机变压器组差动保护用电流互感器的选择计算及参数选择的建议。

2电流互感器的稳态饱和特性及对策当电流互感器通过的稳态对称短路电流产生的二次电动势超过一定值时,互感器铁心将开始出现饱和。

这种饱和情况下的二次电流如图1所示,其特点是:畸变的二次电流呈脉冲形,正负半波大体对称,畸变开始时间小于5ms(1/4周波),二次电流有效值将低于未饱和情况。

对于反应电流值的保护,如过电流保护和阻抗保护等,饱和将使保护灵敏度降低。

对于差动保护,差电流取决于两侧互感器饱和特性的差异。

例如某一1200/5的电流互感器,制造部门提供的规为[1]:5P20,30VA。

其中5P为准确等级,30VA为二次负荷额定值,20为准确限值系数(ALF)。

电流互感器在额定负荷下的二次极限电动势E s=(ALF)·I sn·(R ct+R bn),此时综合误差应不超过5%。

综合误差也可选用10%。

选择保护用电流互感器时,一般要求ALF与额定一次电流乘积大于保护校验用短路电流,二次负荷小于互感器额定负荷,实际二次电动势不超过极限二次电动势。

当前工程中经常遇到的问题是短路电流过大,ALF不满足要求,但实际负荷比额定负荷小得多。

对于低漏磁电流互感器[2],可以在实际负荷下的二次电动势不超过极限值的条件下,适当提高ALF的可用值。

但应指出,对于某些不符合低漏磁要求的互感器,如U型电流互感器、一次多匝的互感器等,在一次短路电流倍数超过ALF时,由于铁心局部饱和可能引起二次极限电动势降低,不能在降低二次负荷时,按反比提高ALF。

有些制造厂提供的ALF 与负荷的关系曲线,未认真考虑上述局部饱和影响,使用时应慎重。

3电流互感器的暂态饱和短路电流一般含有非周期分量,这将使电流互感器的传变特性严重恶化。

原因是电流互感器的励磁特性是按工频设计的,在传变等效频率很低的非周期分量时,铁心磁通(即励磁电流)需要大大增加。

图2表示电流互感器在完全偏移的故障电流(非周期分量幅值达100%)下铁心磁通的增长情况,互感器带电阻性负荷。

图中Φac代表传变故障电流工频分量所需的磁通,而Φdc则代表传变暂态(非周期)分量所需的磁通,其值远大于传变工频分量的Φac。

磁通暂态分量Φdc是系统一次回路时间常数T p和电流互感器二次回路时间常数T s的函数。

Φdc 开始时是按T p增长。

磁通达到最大值的时间和数值与T p、T s等有关。

按是否考虑短路电流的暂态过程,电流互感器分为P和TP两大类。

P 类电流互感器要求在Φac情况下不饱和,而TP类电流互感器则要求在整个工作循环中的总磁通Φ=Φac+Φdc情况下不饱和。

因此要求TP类电流互感器的铁心远大于P类电流互感器。

要求增大的倍数即暂态面积增大系数K dc。

由标准[2]可知,对于全偏移短路电流,在C_t_O工作循环时,所需暂态面积系数为:电流互感器暂态面积系数K td与一次时间常数T p有密切关系,对于P 级、TPS和TPX级电流互感器,T p T s,短路电流为全偏移情况下,短路后不同时间t的K tf与T p关系见图3(图中T s=10s)。

在T p较大时,K td可达几十倍。

当一次电流存在非周期分量导致互感器暂态饱和时,二次电流的波形示例如图4。

图中T p为50ms,R2n为4Ω,R2为2Ω。

图4(a)为互感器无剩磁的情况,图4(b)为互感器有75%剩磁的情况。

由图4可知,非周期分量导致互感器暂态饱和时二次电流波形是不对称的,开始饱和的时间较长,如图4(a)为30ms。

但铁心有剩磁时,将加重饱和程度和缩短开始饱和时间,如图4(b),饱和开始时间为6ms。

对铁心中剩磁的影响必须给予足够的注意,因为电流互感器由于短路电流引起暂态饱和形成剩磁后,在正常运行的电流情况下,剩磁很难消除。

文献[3]列举了在一个230kV系统141组电流互感器的调查结果如表1,可见各种程度的剩磁存在概率都是很大的。

为了减缓暂态饱和对继电保护的影响,需要采取必要的措施。

这种措施有两类:一类是保护装置具备减缓饱和影响的能力;另一类是选择适当的电流互感器类型和参数。

4保护装置减缓互感器暂态饱和影响的措施[BT)]母线外部故障时,各支路的短路电流分布可能很不均匀,饱和情况可能很不一致。

为保证母线差动保护的正确动作,要求母线差动保护装置必须采取措施减缓暂态饱和影响,并不对电流互感器提出特殊要求。

这已成为定论并得到普遍执行。

对于其它保护,如发电机差动保护、变压器差动保护等,则未有明确规定。

当前国生产的保护装置一般未采取专门措施,而需要在选择电流互感器时,考虑暂态饱和的影响。

某些国外产品已声明采取了相应措施,而不再对互感器提出特殊要求。

保护装置采取的措施,使用较广泛的有高阻抗母线保护,以提高差动继电器阻抗和利用饱和互感器分流来防止区外故障误动。

还有利用互感器暂态饱和有一定时延来区别差动保护中的差电流是由部故障产生还是由饱和产生等等。

本文不准备详细讨论保护装置防止互感器饱和引起误动的各种措施。

只想着重指出,在当前普遍应用微机保护条件下,保护装置完全有可能采用多种有效措施来减缓暂态饱和的影响,因而可对互感器选择不提出特殊要求。

这样可产生重大经济效益。

所以,希望继电保护开发制造部门能在这方面取得更积极有效的成果。

还需要指出的是互感器暂态饱和与稳态饱和的特性有很大差别,反映在二次电流的波形也很不相同,因而采取的措施也应注意区别对待。

例如利用故障与饱和出现的时间差时,暂态饱和与故障时差可能较明显,而稳态饱和与故障时差则较小(<5ms)。

5考虑暂态饱和的电流互感器选择原则电流互感器暂态饱和问题是普遍存在的,但不同情况下严重程度有所差别,所导致的后果也不同。

如普遍要求选用的电流互感器保证暂态过程中不致饱和,则将大大增加投资。

实际上,许多工程中选用的一般电流互感器虽未能完全满足暂态特性要求,但也可能有一定暂态储备,运行经验表明,很多情况下采用一般互感器也是可接受的。

因此,选择保护用电流互感器时,应根据互感器所在系统暂态问题的严重程度,所用保护装置的特性及暂态饱和可能引起的后果等因素,慎重确定。

(1)500kV系统电流互感器选择500kV系统和高压侧为500kV的变压器或发电机变压器组,由于一次时间常数较大(100ms以上),电流互感器暂态饱和可能较严重,由此导致保护误动或拒动的后果严重。

因此,除保护装置本身能保证不受互感器暂态饱和影响的情况外,所选电流互感器应能满足暂态性能要求。

500kV线路一般保护宜选用带小气隙的TPY级电流互感器,按考虑重合闸的两次工作循环进行暂态特性验算。

断路器失灵保护不宜使用TPY级电流互感器,可选用TPS级或5P等电流可较快衰减的互感器,但应注意防止互感器饱和时电流检测元件拒动。

高压侧为500kV的发电机变压器组,高压侧母线一般为一个半断路器接线,差动保护回路500kV侧宜选用TPY级电流互感器,低压侧发电机中性点及出线端空间较紧,装设TP类电流互感器可能存在困难,但穿越故障电流较小,一般不超出3倍额定电流。

因此,为与高压侧匹配,差动保护用电流互感器在满足暂态特性要求下可选用带小气隙的5PR级电流互感器[4]。

暂态性能可按外部三相短路C-O工作循环进行验算。

高压侧为500kV的降压变压器的差动保护回路各侧均宜选用TPY级电流互感器。

高、中压侧宜按外部线路故障C-O-C-O工作循环校验暂态特性。

低压侧为三角接线时,可按外部三相短路C-O工作循环校验。

(2)220kV系统电流互感器选择220kV系统的暂态问题(T p≈60ms)及其影响后果比500kV系统相对较轻,适当降低保护用电流互感器的暂态特性要可以接受的。

以往在220kV系统有大量按稳态特性选用的电流互感器运行经验,但通常这些互感器的短路电流倍数和二次负荷选择留有一定裕度。

因此,220kV 系统一般可按稳态特性选用P类、PR类和PX类电流互感器,但宜适当提高所选用电流互感器的准确限值系数(ALF)以减少暂态饱和影响。

根据运行经验,所选互感器的准确限值系数宜大于保护校验故障电流与互感器额定电流之比的两倍,即用户给定暂态系数K≥2。

参见IEEE Std C37.110-1996等规定。

高压侧为220kV的发电机变压器组或主变压器,虽然外部故障穿越短路电流倍数不大,但一次时间常数可能较大(发电机和发电机变压器组的T p可能达150~250ms),短路暂态可能较严重。

其差动保护的各侧电流互感器除参照上述220kV重要线路,在按稳态特性选用电流互感器时,适当提高所选的ALF外。

还应特别注意各侧电流互感器特性及二次负荷的协调匹配。

(3)母线保护用电流互感器的选择由于高压母线短路电流很大,而且外部故障时流过各互感器的电流差别也可能很大,母线差动保护用电流互感器的选择,很难满足各种外部故障下的暂态特性要求。

一般需要保护装置采取必要的减轻互感器暂态饱和影响的措施。

工程应用中可根据保护装置的特定要求采用适当的电流互感器。

(4)110kV及以下系统电流互感器选择110kV及以下系统由于暂态问题及其影响相对较轻,电流互感器一般按稳态条件选择,采用P类互感器。

对于发电机或发电机变压器组,可参照上节的原则选用适当的电流互感器。

6发电机变压器组差动保护电流互感器的选择示例设发电机组容量为600MW,机端电压为20kV,cos[WTBX]θ=0.9。
