电力电子技术基础参考资料

思考题与习题

1. 独立思考以下各小题,分别从“SCＲ、ＧTO、GTR、功率ＭOSEFT 和IGBT”中选择合适的词填写在各小题的括号里。

（1)( )是半控器件,( )和（）是全控器件。

（２）（)和( )所需驱动电路的静态功耗接近于0。

（３)如果希望导通电流为１5Ａ时，器件主回路的导通压降小于220ｍV,则应选用（)作为主开关器件。

(4）除功率MOSＦET外，（)的输入特性与功率MOSFET的输入特性类似。

(5)( )在导通电流为500A条件下,为了将它关断,它的控制极所需反向关断电流之峰值的绝对值需超过100A。

（6）( )的输入特性与双极型三极管的输入特性类似。

（７）如果希望制做一个升压型DＣ-DC变换电路，将４50V直流电源升高为６５０V直流电源,最大输出电流为２０0A，斩波频率为15ＫＨｚ,则应选用（)作为主开关器件。

(８）（）如果已经导通,在主回路电流大于10Ａ条件下,即使控制信号变为负值，它也不能关断。

2．分析比较SＣR(普通晶闸管）、双向ＳCＲ（双向晶闸管）、GTO （可

关断晶闸管）、GTＲ（电力双极型晶体管)、功率MＯＳFＥT和IGBT等电力电子器件的性能，回答下列问题：

（１）哪种器件的工作频率最高？

（2）哪种器件的容量较小?

（３)哪种器件既可由控制信号正向开通,也可由控制信号反向开通？

(4)哪些是半控器件?

(5)哪些是全控器件？

（６)Roｎ是哪种器件的参数？

(7)哪种器件的输入特性与功率ＭOSFＥＴ的输入特性类似,而且它的输出特性与GTR的输出特性类似？

(８)在器件的通态电流与3０0A条件下,为了将它关断，哪种器件的控制极所需反向关断电流之峰值的绝对值应超过6０A？

（９)如果在静态(电流、电压、控制信号的幅值和电路参数保持不变）条件下,测得一个器件的控制极电压为+10V，主电路的电流为2０A,主回路的管压降为２00mV。问:它属于哪种器件？

（10）如果希望在每个工作周期内，器件导通和关断的持续时间各为约10ms，那么,哪些可控器件相应的控制信号为高电平的持续时间必须大于5ms？而另外哪些可控器件相应的控制信号为高电平的持续时间可小于5ｍs?

3. 普通晶闸管(SCR）与负载电阻串联接单相交流市电,其标称值为220V（有效值),电网电压波动不超过2０%。试计算晶闸管实际承受的最高反向电压是多少？若考虑晶闸管的安全裕量电压(安全裕量可按2.5倍考虑),则应选用额定电压不少于多少伏的晶闸管?

4. 设上题中晶闸管的通态平均电流为１０0Ａ,若晶闸管的电流安全裕量按1．5或2倍考虑，试分别计算导通角为18０°和90°时,允许流过晶闸

管的峰值电流各是多少?

５．设①单相桥式②单相双半波③三相桥式二极管整流电路④单相桥式全控⑤单相桥式半控⑥三相桥式可控整流电路的交流输入相电压之有效值为U IN，频率为５0Hz，负载为RＬ，试分析比较这6种整流电路（不包括电流变压器和滤波元件）的性能,回答下列问题:

（1）哪几种整流电路输出电压的纹波因数最小？

（２)哪几种整流电路输出电压的纹波因数最大?

（3)哪几种整流电路最简单?

(4）哪几种整流电路最复杂?

（5)哪几种整流电路的效率最高?

（６）哪几种整流电路输出电压的最低次谐波的频率最高?它是多少H ｚ？

(７）哪几种整流电路输出电压的平均值最高？

（8)哪几种整流电路输出电压的平均值可调(设ＵIN和RＬ不变）？

(９)当U IN变化20%时，哪几种整流电路输出电压平均值的变化可小于3％？

(10）哪几种整流电路的功率因数低？

(1１）哪几种整流电路的对交流输入电源造成的干扰小？

（１2）如果在整流电路的输出与R L之间串接平波电感L，并希望在ＩＲL达1００Ａ时ＲL两端电压的纹波因数小于1%,问:选用哪种整流电路所需L的电感量最小?

6. 单相桥式二极管整流电路的交流输入电压有效值为２2０V,分别计算

下列两种不同负载条件下整流输出电压的平均值Ｕd、负载电流的平均值I d、每只整流二极管电流的平均值I DT和有效值I T:

（1）负载为纯阻性，R=10Ω。

（2)负载为电阻与电感相串联,R=1０Ω，Ｌ可视为无穷大。

7. 由晶闸管构成的单相桥式全控整流电路的交流输入电压之有效值

为100V,负载R=2Ω,L可视为无穷大,反电动势E=５0V。试求α＝３０°时整流输出电流的平均值Ｉd、每只晶闸管电流的平均值ＩdT和有效值ＩT。

８. 设晶闸管三相桥式可控整流电路输出带阻感负载,Ｒ=１0Ω,Ｌ可视为∞？,它的三相交流输入线电压之有效值和全控整流输出电压之平均值分别为ＵlL和U d,U lL随电网电压波动的变化范围是32０Ｖ至420V，晶闸管的导通压降可视为０，试求：

（1）若α=0,Uｄ的变化范围是什么?

(2）若希望通过调节α，使U d稳定在４00V，那么α应在什么范围内调节？在这种情况下下流过每只晶闸管的电流之最大有效值是多少？

（4）设控制器通过恰当调节T１和T２的控制角α使

u的平均值等于

d

150V不变,则T1的额定电流临界值(不包括安全裕量)约为何值？

9．电力电子技术中的逆变器和变频器的基本功能各是什么？它们主电路的基本原理各是什么?它们具有什么共同的理论基础?

１0．变频可分为哪两大类?各有何特点?

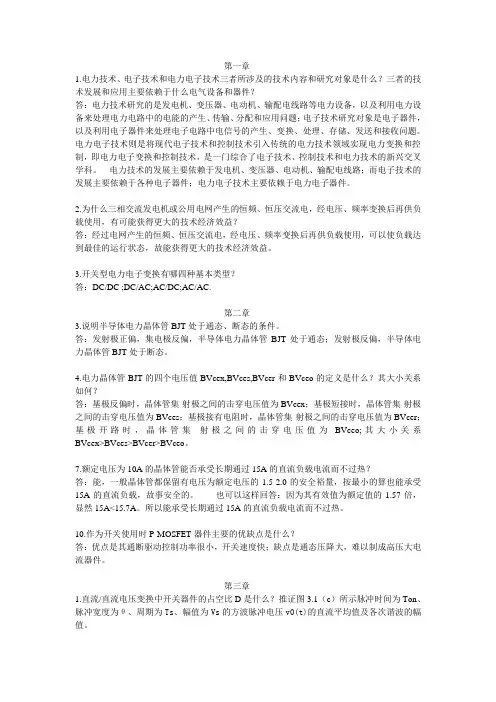

第一章

填空题:ﻫ１.电力电子器件一般工作在____＿___状态。

2.在通常情况下,电力电子器件功率损耗主要为__＿__＿__，而当器件开关频率较高时,功率损耗主要为＿____＿__。ﻫ３.电力电子器件组成的系统，一般由________、__＿_＿＿__、_＿_＿__＿＿三部分组成,由于电路中存在电压和电流的过冲，往往需添加______＿_。ﻫ

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为____＿＿＿＿、______＿_、________三类。

5.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 _＿＿_ 。ﻫ

6.对同一晶闸管,维持电流I H与擎住电流ＩL在数值大小上有ＩL__＿_____ＩH。ﻫ7．晶闸管断态不重复电压UＤRM与转折电压Ｕbo数值大小上应为，ＵDRM________Ubo。

8.逆导晶闸管是将__＿_____与晶闸管____＿___(如何连接）在同一管芯上的功率集成器件。ﻫ9.GTO的＿__＿__＿_结构是为了便于实现门极控制关断而设计的。

10.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为_____＿__。ﻫ1１.MOSFET的漏极伏安特性中的三个区域与GTＲ共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的_＿______、前者的非饱和区对应后者的＿__＿____。ﻫ12.电力MOSＦＥＴ的通态电阻具有__＿_____温度系数。ﻫ13.IGBT 的开启电压ＵGE(tｈ)随温度升高而__＿

____＿,开关速度___＿__＿_电力MOSFET 。ﻫ1４.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为＿_＿_____和___＿_＿＿_两类。

15．在如下器件：电力二极管(Power Diode)、晶闸管(SＣR）、门极可关断晶闸管(GTO）、电力晶体管(GTR）、电力场效应管（电力MOSFEＴ)、绝缘栅双极型晶体管(IGB Ｔ）中,属于不可控器件的是____＿___,属于半控型器件的是_＿＿_____，属于全控型器件的是___＿____;属于单极型电力电子器件的有__＿_____，属于双极型器件的有__＿___＿_,属于复合型电力电子器件得有________;在可控的器件中，容量最大的是＿___＿___，工作频率最高的是__＿__＿_＿，属于电压驱动的是＿＿_____＿,属于电流

驱动的是＿＿_____＿。ﻫ简答题:ﻫ

16.使晶闸管导通的条件是什么？

17.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？

１8.GTＯ和普通晶闸管同为ＰＮＰN结构,为什么GTO能够自关断,而普通晶闸管不能?

１9.GTＲ的安全工作区是如何定义的？如题图１-３3所示，GTＲ带电感性负载时，如果不接二极管VＤ会产生什么问题？有了二极管VD是否还要加缓冲电路呢？
