光衰减器的和功率计的使用
光衰减器的使用方法
光衰减器的使用方法
光衰减器是一种非常有用的光学器件，可以用来调节光信号的强度，通常在光通信、光纤传感等领域中使用。
下面是光衰减器的使用方法：
1. 了解光衰减器的原理和类型。
光衰减器基本上是通过吸收或反射部分光信号来降低光的强度。
常见的光衰减器类型包括可调式、固定式、内置式等。
2. 确定需要衰减的光功率。
首先需要测试光信号的输入功率，以便选择合适的光衰减器。
3. 选择光衰减器。
根据需要衰减的功率和衰减量，选择合适的光衰减器。
可调式和固定式光衰减器的衰减量通常在0~30dB之间，内置式光衰减器的衰减量则相对较小。
4. 连接光衰减器。
将光衰减器连接到光信号的输入端，确保连接稳固。
5. 调节光衰减量。
对于可调式光衰减器，可以通过旋转调节器来实现不同的衰减量。
对于固定式和内置式光衰减器，则需要根据不同的型号和规格来选择合适的衰减量。
6. 测试光信号的输出功率。
使用光功率计或其他测试仪器来测试光信号的输出功率，确保衰减量达到预期效果。
总之，光衰减器是一种非常有用的光学器件，在实际应用中需要根据具体的需求来选择合适的类型和衰减量，确保光信号的稳定性和可靠性。
光功率计使用方法
光功率计使用方法光功率计是一种用来测量光功率的仪器。
它广泛应用于光学通信、激光设备以及光纤传感等领域。
使用光功率计可以准确地测量光源的输出功率，从而帮助用户了解光源的性能和稳定性。
在这篇文章中，我们将介绍光功率计的使用方法。
首先，使用光功率计之前，我们需要确保设备的准备工作。
确认光功率计的电源已经连接，并且仪器已经打开，并等待一段时间，以确保仪器的稳定性。
同时，检查测量所需的光纤连接是否牢固，以避免光线的损失和误差。
接下来，我们需要进行校准。
光功率计的准确度取决于其是否经过校准。
所以在使用之前，我们需要校准仪器。
校准的方法通常包括两个步骤：零点校准和灵敏度校准。
首先是零点校准。
将光功率计的探头与空气或黑色表面接触，调整仪器的探头使其读数为零。
然后按下零点校准按钮，进行零点校准。
这个过程旨在消除环境光的影响，确保测量值的准确性。
接下来是灵敏度校准。
此步骤是为了校准光功率计的灵敏度，使其能够正确读取不同功率的光源输出。
我们需要使用已知功率的标准光源，将光纤连接到标准光源的输出端口，并将光功率计的探头对准光源。
然后将标准光源的功率调整到所需的范围，并记录下光功率计的读数。
根据标准光源的功率和光功率计的读数，我们可以计算得到一个校准因子。
然后按下灵敏度校准按钮，并输入校准因子进行灵敏度校准。
完成了准备工作和校准之后，我们就可以开始使用光功率计。
将测量的光源与光功率计的探头连接，确保光线的传输路径没有明显的损伤和杂质。
仔细调整光源的位置和光束的对准，确保光线准确地进入光功率计的探头。
然后，观察和记录仪器显示屏上的读数，这就是所测量的光源的功率。
在使用过程中，需要注意一些细节。
首先，要避免持续暴露于强光下，因为这可能会损坏光功率计。
其次，要注意避免触碰探头，因为这可能会引起误差。
最后，使用完毕后要及时关闭光功率计，并将其放置在干净、干燥和适宜的环境中，以确保仪器的长期稳定性和可靠性。
总结起来，正确使用光功率计需要进行设备准备、校准、光源的连接和对准以及注意使用过程中的细节。
光功率计、衰减器、光源培训讲义
光学器件的校准广州广电计量测试技术有限公司计量中心：计量中心：叶坚舜叶坚舜 20120133年1月主要内容•1、光的概述•2、光在生活中的应用•3、光通信•4、光学仪器的检定光的概述•光分为可见光（380 - 780nm)、不可见光。
•传统光学只研究可见光，现代光学已扩展到对全波段电磁波的研究。
•光学分为三个部分，几何光学、物理光学、量子光学。
•几何光学：反射、折射。
（微粒说）•物理光学：干涉、衍射、偏振。
（电磁说）•量子光学：光的波粒二象性。
（光子）光在生活中的应用•1、清洁能源（太阳能）•2、成像（电脑、电视、投影仪、相机等）•3、通信（光纤）•4、医疗保健（γ光刀、B超仪、光波房、光波发汗房、X光机）等。
光通信•最基本的光通信系统：数据源、光发送端、光学信道和光接收机。
•数据源：话音、图象、数据等经过信源编码所得到的信号；•光发送端：将信号转变成适合于在光纤上传输的光信号，使用波长850nm、1310nm、1550nm。
•光学信道：光纤，中继放大器。
•光接收机：接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。
•原理：全反射、光电效应。
光源（激光）•光通信中为避免因传输损耗，色散造成的信号失真，光通信中一般使用波长为850nm、1310nm、1550nm的光源（对于同一根光纤来说，这三个波长的损耗是较小的）。
•对于光源稳定性的要求：长期稳定度>5h:优于±0.2dB，短期稳定度>15min:优于±0.02dB.稳定光源的检定（稳定光源的检定（JJG958-2000JJG958-2000JJG958-2000））•1、环境条件•温度（20±5）℃、相对湿度≤85%.•实验室无剧烈震动及影响测量结果的电磁干扰。
•2、需检定项目•外观、工作正常性、输出功率、短期稳定度（必检）•长期稳定度、中心波长、光谱带宽（选检）•3、仪器设备：光功率计、光谱分析仪、可调光衰减器、标 准光纤、光波长计331∑==i iP out P 稳定光源光功率计•输出功率的检定：• 1、按图通过光纤连接组成测量系统••2、开启光源，使其处于连续输出状态。
实验十__可调光衰减器参数测量实验
实验十 可调光衰减器参数测量实验一、 实验目的1．了解光衰减器、性能参数及其用途；2．实验操作可调光衰减器参数测量。
二、 实验仪器用具手持式光源1套；手持式光功率计一台；可调光衰减器1只；单模光纤跳线（FC/PC）2根。
三、 学习和实验内容1．光衰减器简介光衰减器是一种用来降低光功率的光无源器件。
根据不同的应用，它分为可调光衰减器和固定光衰减器两种。
在光纤通信中，可调光衰减器主要用于调节光线路电平，在测量光接收机灵敏度时，需要用可调光衰减器进行连续调节来观察光接收机的误码率；在校正光功率计和评价光传输设备时，也要用可调光衰减器。
固定光衰减器结构比较简单，如果光纤通信线路上电平太高就需要串入固定光衰减器。
光衰减器不仅在光纤通信中有重要应用，而且在光学测量、光计算和光信息处理中也都是不可缺少的光无源器件。
可调光衰减器一般采用光衰减片旋转式结构，衰减片的不同区域对应金属膜的不同厚度。
根据金属膜厚度的不同分布，可做成连续可调式和步进可调式。
为了扩大光衰减的可调范围和精度，采用衰减片组合的方式，将连续可调的衰减片和步进可调衰减片组合使用。
可变衰耗器的主要技术指标是衰减范围、衰减精度、衰耗重复性、插入损耗等。
对于固定式光衰减器，在光纤端面按所要求镀上有一定厚度的金属膜即可以实现光的衰耗；也可以用空气衰耗式，即在光的通路上设置一个几微米的气隙，即可实现光的固定衰耗。
2．光衰减器的主要类型及特性参数（1）固定式光连接型衰减器特点：高回波损耗、结构简单、最大承载功率(1W )、波长相关性小、低偏振相关损耗、结构紧凑。
适用于：光配线架、光纤网络系统、高速光纤传输系统、有线电视（CATV）系统、长途干线密集波分复用（DWDM）系统，光分插复用器（OADM）.主要性能指标：z衰减量： 1,2,3,4,5,6,7,8,9, 10,15,20,25,30dBz衰减精度：≤5dB ±0.3dB；≤10dB ±0.5dB；>10dB ±10%z回波损耗： PC：>40dB, UPC：>50dB, APC：>60dBz工作波长： 1310nm 和1550nm (SM) 1550nm (DSF)z可提供连接头类型：FC, SC, ST, LC, MU型（2）1～ 30dB可调式光连接型衰减器特点：衰减值可调、与波长变化无关、衰减精度高，附加损耗低，性价比优、可实现适配器和衰减器的双重功能、适用于：光配线架 、光纤网络系统 、低速光纤传输系统主要性能指标z衰减量（可调）： 1～30dBz 衰减精度：< 5dB±0.3dB<10dB±0.5dB<20dB±1.0dB>20dB±2.0dBz 可提供衰减器类型：FC, SC, ST, FC-SC, FC-ST 型 四、 实验操作可调光衰减器的特性参数测量，根据具体的操作内容，示意图如下。

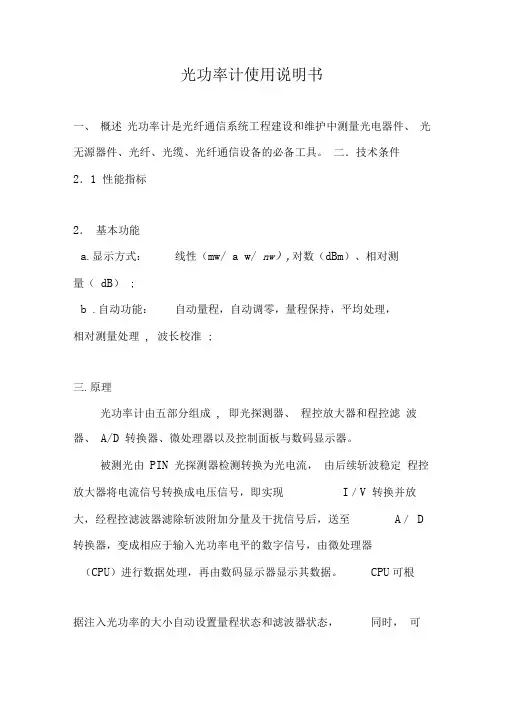

光功率计使用说明书详尽细致版
光功率计使用说明书一、概述光功率计是光纤通信系统工程建设和维护中测量光电器件、光无源器件、光纤、光缆、光纤通信设备的必备工具。
二．技术条件2．1 性能指标2．基本功能a.显示方式：线性（mw/ a w/ nw）,对数（dBm）、相对测量（dB）;b .自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三.原理光功率计由五部分组成, 即光探测器、程控放大器和程控滤波器、A/D 转换器、微处理器以及控制面板与数码显示器。
被测光由PIN 光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V 转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令(通过CPU)控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用4．1 面板说明1)前面板(1)P OWER 电源开关。
(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“ W ”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3)d(REL) 相对测量按键。
按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值Pref，第二次测量的光功率显示值是相对于Pref 的相对值。
按“ W dBm”键便解除了此测量方式。
(4)入SEL波长选择键。
按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方nm 指示器发光，示意单位为“纳米” 。
此时，面板上其它控制键，除“ MEAS'和“ RMT”外，均不起作用。
(9)数码显示窗五位LED数码显示窗口。
显示光功率测量值或者(在波长选择期间)波长数。
光功率计使用方法2篇
光功率计使用方法2篇第一篇：光功率计使用方法光功率计是一种用于测量光信号强度的工具。
它可以测量光的功率、能量、波长、频率等，广泛应用于光通信、光传感、光信号处理等领域。
光功率计的使用方法如下：1. 准备工作首先需要将光功率计放在一个稳定的位置上，避免受到环境因素的干扰。
同时需要准备一个光源，如激光器或LED灯，将其连接至光功率计的入口端。
在进行测量前将光功率计调零，以保证测量结果的准确性。
2. 连接光源将光源与光功率计的输入端口连接。
通常，光功率计带有两个端口：输入端口和输出端口。
将光源与输入端口连接，将输出端口连接至相应的接收器或数据采集系统。
3. 调整测量范围光功率计通常具有多个测量范围，需要根据需要进行选择。
通常情况下，较小的测量范围可以提供更高的测量精度，但不能满足测量需求时可以调整为较大的测量范围。
4. 执行测量将光源开启，将光指向光功率计的输入端口，并开始执行测量。
跟随光功率计的指令和显示屏上的提示进行操作。
根据需要可以进行多次测量，以获得更加准确的结果。
5. 记录测量结果测量完成后，应记录测量结果，包括测量时间、测量范围、测量数值以及其他相关信息。
记录结果可以用于后续数据分析、比较和评估。
同时应该关闭光源并将光功率计归位，以免对周围环境产生影响。
总之，光功率计是测量光信号强度的重要工具，使用方法简单，需要根据实际需求进行调整和操作。
准确测量光信号强度可以帮助提高光信号传输的可靠性和稳定性，推动光通信和光传感技术的发展。
第二篇：光功率计使用技巧光功率计是一种非常常见的测试工具，广泛应用于光通信、光传感、光信号处理等相关领域。
在使用光功率计时，有一些技巧可以帮助提高测量精度和可靠性，下面是一些使用技巧：1. 使用合适的探头探头是与测量对象直接接触的部件，直接关系到测量结果的准确性和稳定性。
不同的探头适用于不同的测量范围和类型，应根据实际需求选择最合适的探头。
2. 避免光源温度变化当使用激光器或其他光源时，其发射功率可能会随着温度变化而发生变化。
光功率计使用方法
光功率计使用方法光功率计是一种用于测量光源输出功率的仪器。
它广泛应用于光通信、光传感、光学研究等领域。
光功率计的使用方法常常是新用户所关心的问题。
下面我们将详细介绍光功率计的使用方法，希望对您有所帮助。
首先，使用光功率计前需要了解一些基本知识。
光功率是指光源单位时间内向外辐射的能量。
功率通常用瓦特（W）作为单位。
光功率计的测量范围一般比较广，可以测量从纳瓦特（nW）到毫瓦特（mW）级别的光功率。
接下来，准备工作是非常重要的。
首先，确保光功率计的电源充足，可以通过电池或外部电源供电。
接着，将光功率计的探头与测量设备连接好，注意接口的对应。
如果是使用光纤输入，需要将光纤与光功率计连接，并保持良好的连接状态。
接触面干净整洁，没有污渍或损伤。
在进行光功率计的使用之前，需要进行一些校准工作。
校准目的是为了确保测量的准确性和可靠性。
校准一般有两种方式：零校准和比较校准。
零校准是将探头放在没有光源的环境中进行调零，保证测量时的零点准确。
比较校准则需要将光功率计与已知功率的光源进行比较，确保读数的准确性。
在进行实际测量之前，需要设置测量范围，选择合适的量程。
过高的功率可能会损坏光功率计，过低的功率则可能导致读数不准确。
根据实际情况，选择合适的量程，确保测量的准确性。
当准备工作完成后，开始进行测量。
将探头对准待测光源，保持适当的距离和角度，以确保光信号垂直进入探头。
观察测量值的变化，等待数秒钟以稳定读数。
如果需要连续测量，可以设置测量时间间隔，以便更好地观察变化趋势。
测量完成后，及时记录和保存测量结果。
可以使用笔记本、电子表格等方式记录数据，便于后续分析和比对。
同时，还需及时关闭光源和光功率计，以节省能源，延长设备寿命。
最后，定期进行光功率计校准和维护是非常重要的。
光功率计的稳定性和准确性会随着时间的推移而下降，定期的校准可以确保测量结果的准确性。
此外，还需注意保养光功率计设备，保持外观干净，并避免探头损坏。
以上就是光功率计的使用方法的详细介绍。
教案-知识点 光衰减器、光源、光功率计使用2
情境四
知识点光衰减器、光源、光功率计使用
一、教学目标：
通过实际使用相关常见光仪表，使学员掌握各种光仪表的使用方法和注意事项
二、教学重点、难点：
光功率、衰耗等概率的准确掌握
三、教学过程设计：
1.引入：
光通信设备常见的光指标包含发光功率、收光灵敏度等，光缆线路存在衰耗等。
这些指标在日常维护中如何测试？
2.测试用工具仪表：
光源、光功率计、光衰耗器、光跳线、酒精棉球等
3.仪表使用：
通过实物使用，使学员掌握常用光仪表的使用方法
光源：可发出850、1310、1550等常见光波长的恒定光信号，同时可叠加幅度调制信号
光功：可测试光设备发出的光信号的强度，并可解调光源叠加的调制信号
光衰耗：可使接收到的光信号衰减固定的倍率。
四、课后作业或思考题：
1）光源光功叠加解调调制信号的目的？
2）如何使用光源、光功测试线路衰耗？
五、本节小结：
对本节内容进行小结。
光功率计使用方法
光功率计使用方法
光功率计是一种用来测量光功率的仪器，它在光通信、光电子设备制造和科研实验中都有着广泛的应用。
正确的使用光功率计不仅可以确保测量结果的准确性，还可以延长仪器的使用寿命。
下面将介绍光功率计的使用方法。
首先，使用光功率计之前，需要先检查仪器是否完好。
检查仪器的外观是否有损坏，是否有灰尘或污垢，以及仪器的电源是否正常。
确保仪器处于正常工作状态后，才能进行后续的操作。
接下来，连接光功率计与光源。
将光纤连接到光功率计的输入端口，并将光源连接到光纤的另一端。
在连接过程中要注意光纤的接口是否干净，避免灰尘或污垢影响测量结果。
然后，打开光功率计并进行校准。
在打开仪器后，需要进行零点校准和波长校准。
零点校准是将仪器的读数调整到零，波长校准是根据实际测量的光源波长进行调整。
正确的校准可以确保测量结果的准确性。
接着，进行光功率测量。
在连接好光源后，可以通过仪器的显
示屏或软件界面来读取光功率的数值。
在测量过程中，要确保光源
的输出稳定，并注意避免光纤受到外界干扰。
最后，完成测量后，关闭光功率计并进行清洁。
在使用完毕后，要关闭仪器的电源，并将光纤接口盖好，避免灰尘或污垢进入仪器
内部。
定期清洁仪器的外部和内部，可以延长仪器的使用寿命。
总之，正确的使用光功率计需要注意仪器的检查、连接、校准、测量和清洁等步骤。
只有严格按照操作规程进行，才能确保测量结
果的准确性和仪器的稳定性，从而更好地为光通信和光电子设备制
造提供支持。
光源光功率计的使用方法
光适配器接头故障或 污浊
检测光适配器接头连接是 否正确；清洁传感器端面
5.2 日常维护保养
1、仪表使用完毕后，请及时切断电源，盖上光纤接头防尘帽，保 护端面清洁，防止附着灰尘而产生测量误差，置于通风干燥处。 2、经常清洁光纤连接器保持光路干净。 3、小心拔插光适配器接头，不要插入非标准适配器接头及抛光面 差的端面，否则会损坏传感器端面。 4、外接电源需使用配套产品，以免造成永久性损坏。 5、长期不使用时请取出电池，以免电池腐烂。 6、每年校准一次，以确保测量精度。 7、请勿自行拆卸设备，这可能导致永久性损坏并失去保修资格。
1、操作步骤
（1）开机检查电源能量情况，并预热光源5-10分钟。 （2）按需要设置光源性质、波长选择、功率单位，确认一致性。 （3）校表：用标准尾纤连接光源、光功率计，记录入射功率P1。 （4）测量：在需测链路的两端测试记录功率值为出射功率P2。 （5）计算：A（dB)=P1-P2,此值为该链路的衰耗值。
2、单位：dB：光衰减值（相对值） dBm：光功率值（绝对值）
2.9 光功率计算
单位
■ w/mw：瓦/毫瓦，光功率常 用计量单位。
■ dBm：分贝毫瓦，表示功率 绝对值的值，是为了便于计算 而引入的光功率计量单位。 dBm可以认为是以1mW功率 为基准的一个比值，以分贝表 示的绝对功率电平。计算公式 为：10log（功率值/1mw）。
2.6 光功率计按键功能说明
ON/OFF键：按ON/OFF键，可以开/关光功率计，如果按下 该键保持在2秒钟以上，则开机后不会自动关机，否则开机后在10分 钟内未按任何键则自动关机。在开机状态下，按下该键，即可关机。光。 在背光状态时按动Light键即关闭背光。
2.7 光功率计操作方法
光功率计使用说明
光功率计使⽤说明光功率计使⽤说明ON/OFF 为关闭或接通电源⼊/Select 按键⼀次则显⽰另⼀个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm 为单位显⽰,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显⽰。
...光功率计的使⽤要和光源配合使⽤，要想知道光源发出的光是多少个DB,就⽤⼀条尾纤的A端链接光源B端连接光功率计计，显⽰在光功率计的数值，就是光源发出的光是多少个DB，⼀般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发⽣故障时，因设备还在发光，⼀般不要⽤OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要⽤光功率计测试，OTDR⼀般测试备⽤纤芯，因为主要还要看在⽤纤芯的好坏，就需要先把⼀条尾纤连接光功率计与在⽤纤芯，看是否能受到光，收到光是多少个DB。
⼀般基站⼩于36DB或者更⼩，就达到最⼤值了，若是⼀般的直放站就要10个DB左右。
若是监控、光纤上⽹等⼀般需要数据的，还要更⼩，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使⽤说明书⼀、概述本仪器测量精度⾼，稳定可靠。
是⼀种智能化的、⾼性能的通⽤光功率计。
采⽤了精确的软件校准技术，可测量不同波长的光功率，具有好的性价⽐。
是光电器件、光⽆源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统⼯程建設和维护的必备测量⼯具。
⼆．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显⽰分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）⾮线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：⼯作温度 0 ～55℃⼯作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显⽰⽅式：线性（mw/µw/ nw），对数（dBm）、相对測量（dB）;b．⾃动功能：⾃动量程，⾃动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放⼤器和程控滤波器、A/D转换器、微处理器以及控制⾯板与数码显⽰器。
光功率计使用方法
光功率计使用方法
光功率计是一种多用途的仪器，它可以测量光的功率。
它可以应用于从光源的性能诊断到光学系统的实验分析，以及日常的光学仪器校准等。
使用光功率计的步骤主要分为三步：准备、测量和结果分析。
首先，要准备好所需的仪器和配件，确保光功率计可以正常工作。
如果使用了网线，请确保网线已连接，并且网线无破损，以免影响测量结果。
其次，将光功率计连接到光源，并启动测量程序。
根据测量程序的要求，将光功率计放置在测量距离上，并调整角度，以最大程度地捕捉发射光的功率。
最后，等待测量结果，并将测量结果与标准值进行比较，以判断光源的性能是否符合要求。
总之，光功率计是一种多功能仪器，使用它测量光的功率是非常容易的，只需要正确准备、测量和结果分析步骤即可。
此外，在使用时，也要注意安全，避免发生意外。
测光衰的方法和步骤
测光衰的方法和步骤《测光衰的方法和步骤》嘿，朋友们！今天咱来唠唠测光衰的事儿。
说起测光衰，第一步得准备好工具。
像光功率计那是少不了的，这就好比战士上战场得有把好枪。
然后，打开光源，让光顺着光纤跑起来。
这时候光功率计就开始工作啦，它会告诉咱们光的功率有多大。
记好这个数值，这就是初始的光功率。
再经过一段距离或者时间后，在同样的位置再测一次光功率。
把前后两次测的数值一对比，差值就是光衰啦。
比如说，第一次测是 10 个单位，第二次变成了 8 个单位，那光衰就是 2 个单位。
是不是挺简单的？不过这里面每一步都得仔细认真，不然得出的数据可就不准喽。
多练几次，您就能熟练掌握测光衰的方法啦！《测光衰的方法和步骤》朋友们，今天咱们一起学学怎么测光衰。
您得有家伙什儿。
光功率计得准备好，这是咱测光衰的重要工具。
然后呢，咱们要确定测量的位置。
比如说光纤的起点、中间或者终点，找个容易测量而且能反映真实情况的地方。
找好位置，就把光功率计给接上，一定要接牢固了，可别掉链子。
过一会儿，在相同的位置，再用光功率计测一次。
两次测量的数值一减，得到的就是光衰的大小。
这里要提醒您，测量的时候手别抖，眼睛也得看准了，不然数据错了可就麻烦啦。
还有哦，多测几次，取个平均值，这样结果更准确。
怎么样，学会了吗？只要按照这些步骤来，测光衰就不是难事！《测光衰的方法和步骤》嗨呀，小伙伴们！今天来给大家讲讲测光衰到底咋弄。
咱先把要用的东西准备齐全。
光功率计得有一个，这可是关键的工具。
东西备好了，就开始找测量的地方。
比如说光纤的这头那头，或者中间某个位置，反正得是能测准的地儿。
位置找好，就把光功率计稳稳地接上，千万别马虎。
接好了，打开光源，让光跑起来。
这时候光功率计上就会有个数字，记住这个数。
等过一会儿，还在这个地方，再测一次。
把第一次测的数和第二次测的数拿来比较，少了多少，那就是光衰啦。
比如说第一次是 5，第二次是 3，那光衰就是 2 呗。
这过程里，每一步都得认真，不能瞎糊弄。
光功率计的使用说明
国 电 联 合 动 力 技 术 有 限 公 司
GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD.
1 / 1
光功率计的使用说明
器材：两根光纤（ST-ST 0.5）、光源、光功率计、终端盒。
使用说明：两根光纤分别插在光缆接头盒取下红帽后的两端，见下图所示，然后将光纤的另外两端分别插在光源和光功率计的两端(注意勿插入过紧以免造成光纤插头的损坏)，分别开启光源和光功率计的电源开关，光功率计和光源的波长都设定为1310nm,光源的频率设定为0Hz 。
测量结果：观察光功率计的衰减值的绝对值，若是长距离，衰减值的绝对值小于12dBM,即为正常值；若是短距离，衰减值的绝对值小于10dBM,即为正常值。
光功率计使用说明
ON/OFF 为关闭或接通电源入/Select 按键一次则显示另一个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm为单位显示,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显示。
...光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。
一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。
若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件2．1 性能指标a．光波长围： 850 ～1550 nmb．光功率测量围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。
光缆通信工程中常用仪表介绍
③ 动态范围的表示方法：有峰-峰值 （又称峰值动态范围）和信噪比（SNR＝1） 两种表示方法。
图1.16 OTDR动态范围示意图
④ 动态范围的应用
动态范围大小决定仪器可测量光纤的 最大长度。
图1.17 动态范围的应用示意图
表 5-2 需 要 信 噪 比 电 平 值
4.2 原理及相关术语
1．原理
图1.12 OTDR原理框图
2．基本术语
在OTDR光纤测试中经常用到的几个 基本术语为背向散射、非反射事件、反射 事件和光纤尾端。
（1）背向散射
光纤自身反射回的光信号称为背向散 射光（简称背向散射）。
（2）非反射事件
光纤中的熔接头和微弯都会带来 损耗，但不会引起反射。由于它们的 反射较小，我们称之为非反射事件。
注 ： 动 态 范 围 是 指 SN R＝ 1 时 的 动 态 范 围 。
⑥ 距离刻度 距离刻度是表示OTDR测量光纤的长 度指标，是OTDR的主要参数。
（2）盲区
① 定义
由活动连接器和机械接头等特征点产生反 射（菲涅尔反射）后，引起OTDR接收端 饱和而带来的一系列“盲点”称为盲区。
② 衰减盲区 ③ 事件盲区
图1.5示出了实现输出光功率稳定的激 光二极管式稳定光源的原理框图。
图1.5 激光二极管式稳定光源
2.3 使用方法
1．M921A光源 2．LP-5250光源
图1.6 M921A稳定化光源面板图
图1.7 LP－5250光源的面板图
3 光功率计
3.1 用途及分类
光功率计是用来测量光功率大小、线 路损耗、系统富裕度及接收机灵敏度等的 仪表，是光纤通信系统中最基本，也是最 主要的测量仪表。
光功率计使用方法
光功率计 光功率计（optical powermeter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。
在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
产品概述光功率计HW3208[1]可自校准型手持式光功率计是为安装、运营和维护光纤网络专门设计的一种精准、耐用、便捷的便携式测试仪表。
具有灵巧的外形、可选择开关的背光显示、自动关机功能、超宽的光功率测试范围、精准的测试精度以及全新的用户自校准功能和通用接口设计。
光功率模块设有850nm、980nm、1300nm、1310nm、1490nm、1550nm、1625nm 7个波长校准点。
可线性和非线性显示光功率，既可用于光功率的直接测量，也可用于光链路损耗的相对测量。
深圳华天成的该仪器具有外壳坚固，体积小，重量轻，便于携带和低功耗的特点，大LCD显示屏，使测量工作更加方便快捷。
是有线电视系统，光纤通信等领域施工及维修的必不可少的仪器设备。
产品特性－用户可以自校准（无需连接电脑），也可恢复工厂校准值；－背光和自动关机功能可设定- 波长关机后记忆功能；- 每个波长都有参考值记忆功能；- 实时显示电池电量；－光端口使用通用接口，可连接FC、SC、ST，无需转换－两节AA电池（可选用充电电池），低功耗设计，超长使用时间；－橡胶外壳，增加防护性能，适合野外作业应用范围1. 光纤CATV工程2. 光纤通信工程3. 综合布线系统4. 光器件生产与研究5. 光通信教学与试验6. 其他光纤工程NF-906A型光功率计诺方舟电子NF-906ANF-906A型光功率计是一款多功能新型光功率测试仪表，本系列光功率计功耗低体积小、重量轻、便于携带，可广泛应用于单模/多模LAN、FDDI、WAN、FTTH、CATV等领域的施工、维修、监测，既可用于光功率的直接测量，也可用于光链路损耗的相对测量，还可用于光信号监测等。
光功率计使用方法
光功率计 光功率计（optical powermeter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。
在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
产品概述光功率计HW3208[1]可自校准型手持式光功率计是为安装、运营和维护光纤网络专门设计的一种精准、耐用、便捷的便携式测试仪表。
具有灵巧的外形、可选择开关的背光显示、自动关机功能、超宽的光功率测试范围、精准的测试精度以及全新的用户自校准功能和通用接口设计。
光功率模块设有850nm、980nm、1300nm、1310nm、1490nm、1550nm、1625nm 7个波长校准点。
可线性和非线性显示光功率，既可用于光功率的直接测量，也可用于光链路损耗的相对测量。
深圳华天成的该仪器具有外壳坚固，体积小，重量轻，便于携带和低功耗的特点，大LCD显示屏，使测量工作更加方便快捷。
是有线电视系统，光纤通信等领域施工及维修的必不可少的仪器设备。
产品特性－用户可以自校准（无需连接电脑），也可恢复工厂校准值；－背光和自动关机功能可设定- 波长关机后记忆功能；- 每个波长都有参考值记忆功能；- 实时显示电池电量；－光端口使用通用接口，可连接FC、SC、ST，无需转换－两节AA电池（可选用充电电池），低功耗设计，超长使用时间；－橡胶外壳，增加防护性能，适合野外作业应用范围1. 光纤CATV工程2. 光纤通信工程3. 综合布线系统4. 光器件生产与研究5. 光通信教学与试验6. 其他光纤工程NF-906A型光功率计诺方舟电子NF-906ANF-906A型光功率计是一款多功能新型光功率测试仪表，本系列光功率计功耗低体积小、重量轻、便于携带，可广泛应用于单模/多模LAN、FDDI、WAN、FTTH、CATV等领域的施工、维修、监测，既可用于光功率的直接测量，也可用于光链路损耗的相对测量，还可用于光信号监测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全使用注意事项： •仪表使用温度为0-50度，使用时应注意防潮湿 ，防灰尘，防震动，防热源； •当仪表在低温条件下长期存放或使用后，再放 入温室条件下，仪表会发生冷凝，如立即开机使 用，会引起短路，损坏仪表，应在温室下放置一 段时间后再使用； •超量程的输入光信号会损坏探测器，不可超量 程输入光； •定期用牙签缠绕脱脂棉清洗探头内部，并注意 用无纤摖拭纸清洁连接器插入端，避免测试不准
在设定REF值选项下，按下 Menu/Enter键，进入参考值设定菜单， 按 或 键，选择项目（此处选择编 辑REF值） 按 或 键，修改每一位数值的大 小，按下Menu/Enter键，选择要修改 的数字位
按下Menu/Enter键，显示所有的功 能设置：编辑波长 设定REF值 显示绝对/相对值 LCD背光调节 按 或 键，选择要修改项目(此 处选择设定显示相对值)
按下Menu/Enter键，显示所有的功 能设置：编辑波长 设定REF值 显示绝对/相对值 LCD背光调节 按 或 键,改变液晶背光的亮度
设定好之后，旋转旋转拨盘，仪表 上显示出光路此时的相对衰减值（假 定为-19.15dBr）
附：若要查看光路的绝对衰减值，可按下 Menu/Enter键，进入菜单，用 选择绝 对/相对值选项，再按下Menu/Enter键确 定，进入绝对/相对值菜单，选择“显示 绝对值”，按下Menu/Enter键确定，界面 显示出绝对衰减值为“21.65dB” 参考公式：相对值=绝对值—参考值
5> CANCEL键：退出/取消选择 6>波长调节键：进行波长的切换 7>旋转拨盘键：逆时针旋转，衰减 少；顺时针旋转，衰减增加。旋转步 长：0.05dB
实例 分析
设定参数如下 波长：1550nm REF:2.5dB 显示方式：显示相对值 打开防尘帽，接入光路 后，进行如下操作
按下“开/关机”键。打开仪表； 按下Menu/Enter键，显示所有的功 能设置：编辑波长 设定REF值 显示绝对/相对值 LCD背光调节 按 键或 键，选择要修改项目 （此处选择为“编辑波长”）；
第三步：按住dBr键2到3秒存储参考值进行
测量归零 第四步：从光功率计上取下测试线的端头 ，接上法兰盘及长光纤链路的光纤 第五步：在长光纤链路的另一端（远端） 将光纤接入光源，此时光功率计上的读数 dBr就是被测跳线的插入损耗值，单位为 dB
测量注意事项：
注意 事项
仪器测试范围；电池的使用； 电池不足显示；电池安装及 更换步骤；自动关机；清零； 量程溢出显示。
仪器介绍
光衰减器的介绍
光功率计的介绍
第 一 部
JW3303手持式 光衰减器
分
JW3303手持式光衰减器能 够对光信号进行连续可变衰 减 该衰减器主要是对激光进 行在线测试，适用于通信设 备的数字体系（PDH,SDH）应 用和采用模拟调制（CATV） 的系统
JW3303采用一个中性的 密度滤波器对光信号进行 衰减 衰减范围：2.5—60dB
长光纤链路的测量
假设长光纤链路的长度很长，以至于无 法在同一点进行测试，这时可进行如下操 作进行测量： 第一步：在长光纤链路的本（近）端的地 方，用一条合适（最短3米）的测试跳线 将光源和光功率计接上 第二步：将光源的工作方式设置为连续光 CW，光功率计的波长设置为与光源相应 的工作波长
长光纤链路的测量
5>SET波长键：选择合适的波长，默认波 长为1310nm 6>LIGHT键：按下可打开背光源，再按下 关闭背光源，电池电压低于2.7V，背光源 自动关闭 7>测试口连接适配器：旋转此连接适配器 可以取下，以便更换不同的连接适配器 8>显示窗口：数据显示
光器件插入损耗的测量 实例 分析
长光纤链路的测量
在编辑波长选项下，按Menu/Enter 键，显示1310/1490/1550/1625nm这 四个波长状态按 键或 键，选择所 需要的波长(此处选择1550nm) ，再按 下Menu/Enter键，进行波长状态（显 示 ，隐藏）修改，当设为隐藏状态时， 在进行波长切换时不显示。
按下Menu/Enter键，显示所有的功 能设置：编辑波长 设定REF值 显示绝对/相对值 LCD背光调节 按 键或 键，选择要修改项目 （此处选择设定REF值）
JW3303各键功能说明
1>“开/关机”键：长按开启/关闭仪 表，短按开启/关闭自动关机功能 如果自动关机打开，仪表在无按键 操作10分钟后自动关闭； 在仪表外接电源使用时，不能使用 自动关机功能。
2>Menu/Enter键:菜单/确认 说明：1.开机后，按下Menu/Enter键， 显示所有的功能设置（编辑波长，设 定参考值REF,显示绝对/相对值，LCD 背光调节） 3> 键：功能选择，使数值递增 4> 键：功能选择，使数值递减
测试结束，关机，盖紧防尘帽 测试前，必须确保光纤连接 注意 头的清洁； 事项 不使用JW3303时，请盖好防 尘帽； 必须使用随机配套的充电器 仪器的电池充电，否则会造成 严重的损坏
。
第 二 部
PM5XX光功率计
分
此系列的手持式光功率计常 PM5XX光功率计系列产品， 与系列手持式光源配套使用， 用于测量绝对光功率或通过一 可完成如下相关测量： 段光纤的光功率相对损耗的仪 光器件插入损耗的测量； 器主要用于连续光信号功率的 长光纤链路的测量； 测量 双波长光器件损耗的测量
3>dBREF键：进行相对光功率测量 相对光功率测量是以按下键时的光功 率值作为参考值，显示值为实际测量 值相对于该值的光功率的变化值dB 4>dBr键：进行相对于参考值的相对 光功率测量值
该参考值最后一次存入EEPROM的光功 率值，保持按下该键2到3秒，当前仪 器测量到的绝对光功率值存入EEPROM 中，显示“归0”，同时将进行新的相 对于参考值的相对光功率值的测量， 参考值在仪器断电后仍然不丢失，直 到存入新的参考值
PM5XX 特性
大液晶显示功能，显示衰减率及 其相对值； 0.001dB显示分辨率； 多波长测量； 可存储每一种波长的测量参考值 ； 可自动量程转换； 光线插入损耗测量； 自动清零，关机； 电池不足警告； 电池供电，方便野外现场作业。
技术 指标
PM500各键功能说明
2>W/dBm键：转换绝对光功率值单位dBm （对数）,W（线性） 1> ON/OFF键：打开或关闭电源 此功能键还有第二功能，保持按下该键2 到3秒后，对仪器电路的漂移进行调零， 当被测光功率>=-60dBm（PM500）或40dBm（PM501）时，可不进行调零。 注意：在进行调零前必须保证光功率计 输入口没有接收到任何光
光器件插入损耗的测量
光器件插入损耗的测量中的光器件可以 是光纤光缆或连接器，衰减器，分路器， 波分复用器等器件。 以下举例为在1310nm波长下测量光纤跳 线的插入损耗，步骤如下： 第一步：用一条合适（约2-3米）的测试光 纤跳线将光源和光功率计接上；
光器件插入损耗的测量
第二步：将光源的工作方式设置为连接光
CW，光功率计的波长设置为1310n； 第三步：按dBREF键进行测量归零，也可以 按住dBr键2-3秒存储参考值进行测量归零 第四步：从光功率计上取下测试线的端头 ，接上法兰盘及被测跳线的一端，被测跳 线的另一端接入光源，此时光功率计上的 读数（dB或dBr）值就是被测跳线的插入 损耗值，单位为dB
