(整理)备用电源自动投入装置问答题

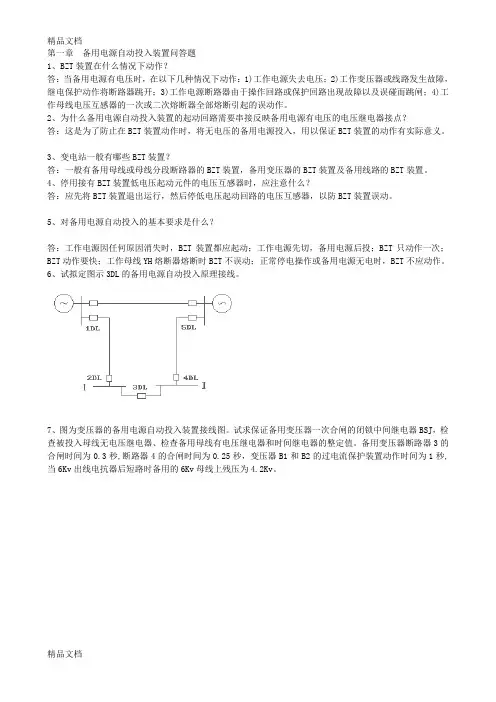

第一章备用电源自动投入装置问答题

1、BZT装置在什么情况下动作？

答：当备用电源有电压时，在以下几种情况下动作：1)工作电源失去电压；2)工作变压器或线路发生故障，继电保护动作将断路器跳开；3)工作电源断路器由于操作回路或保护回路出现故障以及误碰而跳闸；4)工作母线电压互感器的一次或二次熔断器全部熔断引起的误动作。

2、为什么备用电源自动投入装置的起动回路需要串接反映备用电源有电压的电压继电器接点？

答：这是为了防止在BZT装置动作时，将无电压的备用电源投入，用以保证BZT装置的动作有实际意义。

3、变电站一般有哪些BZT装置？

答：一般有备用母线或母线分段断路器的BZT装置，备用变压器的BZT装置及备用线路的BZT装置。

4、停用接有BZT装置低电压起动元件的电压互感器时，应注意什么？

答：应先将BZT装置退出运行，然后停低电压起动回路的电压互感器，以防BZT装置误动。

5、对备用电源自动投入的基本要求是什么？

答：工作电源因任何原因消失时，BZT装置都应起动；工作电源先切，备用电源后投；BZT只动作一次；BZT动作要快；工作母线YH熔断器熔断时BZT不误动；正常停电操作或备用电源无电时，BZT不应动作。

6、试拟定图示3DL的备用电源自动投入原理接线。

7、图为变压器的备用电源自动投入装置接线图。试求保证备用变压器一次合闸的闭锁中间继电器BSJ，检查被投入母线无电压继电器、检查备用母线有电压继电器和时间继电器的整定值。备用变压器断路器3的合闸时间为0.3秒,断路器4的合闸时间为0.25秒，变压器B1和B2的过电流保护装置动作时间为1秒,当6Kv出线电抗器后短路时备用的6Kv母线上残压为4.2Kv。

答：求继电器BSJ的延时返回时限，应保证备用变压器断路器的可靠合闸。

ｔBSJ=ｔhz+Δｔ=0.3+0.2=0.5秒(取ｔｈｚ=0.3秒)

为了当引出线发生短路引起电压降低时，能限制备用电源自动投入装置的动作范围，以及当短路切除后电动机自起动时，使备用电源自动投入装置不动作，低压继电器常闭接点接通时的电压(动作电压)，应取为Ud. =25伏。

过电压继电器的动作电压可按下式确定

Ud. =Ug.zx/KkKf 取Kk=1.2 Kf=0.9 Ug.zx=90v 可得

Ug.zx=90/1.2×0.9=83.3(v)

取时间继电器的动作时间比B1和B2的过电流保护装置的动作时间高一个时限级差，应为1.5秒。

8、采用备用电源自动投入装置有何优点？

答：提高供电可靠性；简化继保；限制短路电流，提高母线残压。

9、BZT装置中低电压元件动作电压整定应考虑什么因素？

答：接在工作母线上的集中阻抗后发生短路故障时，母线残压较高，此时低压元件应不动；母线的引出线上发生短路时，故障由引出线DL切除后，此时低压元件应躲过电动机自起动时的最低母线电压。

10、为了节省投资，在一些小电站或变电所常采用简易的BZT接线，如图所示，试分析工作原理。

答：工作电源正常时，ZJ励磁，ZJ1闭合，接触器1ZC合上，母线由工作电源供电，ZJ2断,2ZC未励磁，备用电源不投入。

工作电源消失时，ZJ失压返回，ZJ1断，1ZC主触头断开，切断工作电源回路，ZJ2通，2ZC线圈励磁，母线转由备用电源供电。

工作电源恢复供电时，ZJ再励磁，ZJ2断开2ZC线圈供电回路，2ZC跳开,1ZC线圈又励磁,母线恢复由工作电源供电。
