电力备自投装置基本原理
有关电力系统中备自投装置的原理简述
有关电力系统中备自投装置的原理简述在社会生产生活中电力需求逐渐增多的发展趋势下，变电站的运行压力逐渐加大，供电企业需要保障安全稳定供电。
在变电站中安装备自投装置，能够有效的保障电力系统的正常运行。
基于此，本文就备自投装置的基本原理做出简要阐述。
标签：电力系统;备自投装置;基本原理一、前言随着电网规模不断扩大，电网结构日趋复杂，对供电可靠性要求越来越搞，在厂站使用备用电源自投装置（以下简称备自投），它是提高供电可靠性、降低供电损耗和保证电网安全稳定运行的有效措施和重要技术手段，已在电网中得到广泛应用。
备自投的作用是系统内失去工作电源时，实现无间断地电压保持功能。
逻辑紧密，环环相接，任何一个环节出现问题，都会引起备投功能失败。
因此对备自投装置如何正确动作进行分析，熟悉备自投装置地动作机理，对分析事故具有很大作用。
下文主要对备自投的简单分類、基本要求及常见备自投实现地动作逻辑进行概述。
二、备自投的简单分类110kV备自投方式可以分为进线备自投与母联分段备自投。
备自投方式如下图所示。
备自投常用开关状态、检修压板、线路电流等判断依据，以SCJ-500型号地备自投装置为例，阐述备自投的原理。
元件状态可以分为主供、可备投、检修、不可备投四种状态，该四种状态指备自投原件状态，而非对应开关的状态。
不可备投状态不满足主供、可备投或检修状态的线路。
不满足主供、可备投或检修状态的线路。
备自投可以分为充电状态、启动状态和放电状态，如下表2所示，正确地使用好这些功能就能实现备自投装置正确可靠的动作。
以进线备自投图1为例分析备投前状态，至少一条线路（线路1）在主供状态，至少一条线路（线路2）在可备投状态，当线路1失电后，判断满足启动条件，备自投装置动作合上线路2开关为线路1供电，实现无间断供电。
根据备自投装置的动作原理，要使备自投装置正确动作，必须是在装置已充电，且满足动作条件而又无闭锁条件的情况下。
一般而言，备自投装置基本要求如下：（1）应保证在工作电源或设备断开后才投入备用电源或设备。
国网技术培训备用电源自投装置.pptx
❖二、备自投装置一次接线方式
❖按接线方式可分为：
❖明备用、暗备用两种方式
❖变电所内主要有四种典型方式：
❖
1.桥开关备自投
❖
2.进线备自投
❖
3.变压器备自投
❖
4.分段开关备自投
❖何为明备用？
备用电源或备用设备不工作，处于备用状态，成 为明备用；
❖何为暗备用？
系统正常时，备用电源也投入工作 ，称为暗备用。 暗备用实际上是两个工作电源互为备用。
自动投入条件 。
LOGO
最后祝各位同学： 在新的工作岗位上 工作顺利，心想事成！ 谢谢大家 ！
LOGO 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。24.6.52
4.6.5Wednesday, June 05, 2024 10、人的志向通常和他们的能力成正比例。15:22:3315:22:3315:226/5/2024 3:22:33 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。24.6.515:22:3315:22Jun-245-Jun-24 12、越是无能的人，越喜欢挑剔别人的错儿。15:22:3315:22:3315:22Wednesday, June 05, 2024 13、志不立，天下无可成之事。24.6.524.6.515:22:3315:22:33June 5, 2024
备投－方式2
❖ 动作过程：
当充电完成后,Ⅰ母、
Ⅱ母均无压，I1 无流
起动，经延时Tt1，跳
开2DL；
确认2DL 跳开后，且 合闸
跳闸
Ⅰ母、Ⅱ母均无压，
合上1DL。
LOGO
10kv备自投工作原理
10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。
一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。
2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。
3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。
4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。
总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。

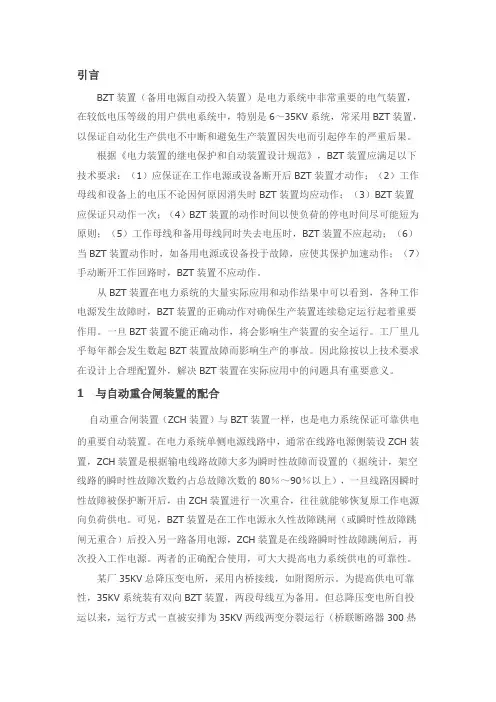

备自投工作原理
引言BZT装置（备用电源自动投入装置）是电力系统中非常重要的电气装置，在较低电压等级的用户供电系统中，特别是6～35KV系统，常采用BZT装置，以保证自动化生产供电不中断和避免生产装置因失电而引起停车的严重后果。
根据《电力装置的继电保护和自动装置设计规范》，BZT装置应满足以下技术要求：（1）应保证在工作电源或设备断开后BZT装置才动作；（2）工作母线和设备上的电压不论因何原因消失时BZT装置均应动作；（3）BZT装置应保证只动作一次；（4）BZT装置的动作时间以使负荷的停电时间尽可能短为原则；（5）工作母线和备用母线同时失去电压时，BZT装置不应起动；（6）当BZT装置动作时，如备用电源或设备投于故障，应使其保护加速动作；（7）手动断开工作回路时，BZT装置不应动作。
从BZT装置在电力系统的大量实际应用和动作结果中可以看到，各种工作电源发生故障时，BZT装置的正确动作对确保生产装置连续稳定运行起着重要作用。
一旦BZT装置不能正确动作，将会影响生产装置的安全运行。
工厂里几乎每年都会发生数起BZT装置故障而影响生产的事故。
因此除按以上技术要求在设计上合理配置外，解决BZT装置在实际应用中的问题具有重要意义。
1与自动重合闸装置的配合自动重合闸装置（ZCH装置）与BZT装置一样，也是电力系统保证可靠供电的重要自动装置。
在电力系统单侧电源线路中，通常在线路电源侧装设ZCH装置，ZCH装置是根据输电线路故障大多为瞬时性故障而设置的（据统计，架空线路的瞬时性故障次数约占总故障次数的80％～90％以上），一旦线路因瞬时性故障被保护断开后，由ZCH装置进行一次重合，往往就能够恢复原工作电源向负荷供电。
可见，BZT装置是在工作电源永久性故障跳闸（或瞬时性故障跳闸无重合）后投入另一路备用电源，ZCH装置是在线路瞬时性故障跳闸后，再次投入工作电源。
两者的正确配合使用，可大大提高电力系统供电的可靠性。
某厂35KV总降压变电所，采用内桥接线，如附图所示。

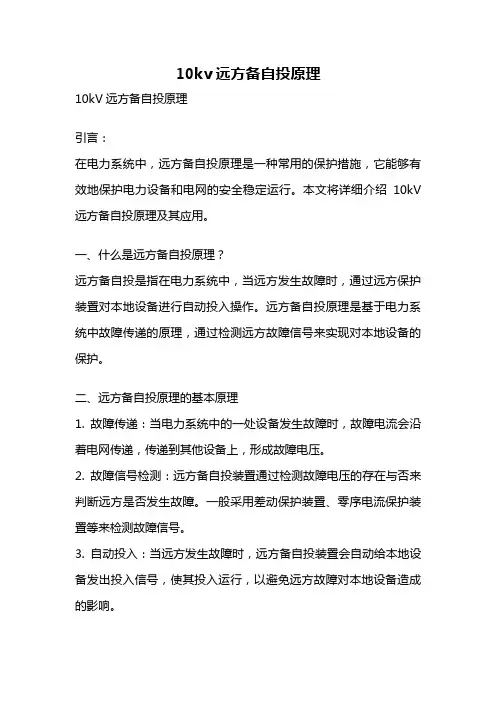

10kv远方备自投原理
10kv远方备自投原理10kV远方备自投原理引言：在电力系统中，远方备自投原理是一种常用的保护措施，它能够有效地保护电力设备和电网的安全稳定运行。
本文将详细介绍10kV 远方备自投原理及其应用。
一、什么是远方备自投原理？远方备自投是指在电力系统中，当远方发生故障时，通过远方保护装置对本地设备进行自动投入操作。
远方备自投原理是基于电力系统中故障传递的原理，通过检测远方故障信号来实现对本地设备的保护。
二、远方备自投原理的基本原理1. 故障传递：当电力系统中的一处设备发生故障时，故障电流会沿着电网传递，传递到其他设备上，形成故障电压。
2. 故障信号检测：远方备自投装置通过检测故障电压的存在与否来判断远方是否发生故障。
一般采用差动保护装置、零序电流保护装置等来检测故障信号。
3. 自动投入：当远方发生故障时，远方备自投装置会自动给本地设备发出投入信号，使其投入运行，以避免远方故障对本地设备造成的影响。
三、远方备自投原理的应用1. 电力变电站：在电力变电站中，远方备自投原理被广泛应用于各类电力设备的保护。
当远方发生故障时，远方备自投装置能够及时将本地设备投入运行，避免故障扩大，确保电力系统的连续供电。
2. 输电线路：在输电线路中，远方备自投原理可以用于保护线路的绝缘子串、导线等设备。
当线路发生故障时，远方备自投装置能够自动将本地设备投入运行，保护线路设备的安全运行。
3. 发电机组：在发电机组中，远方备自投原理可以用于保护发电机组的转子、定子等关键部件。
当发电机组远方发生故障时，远方备自投装置能够及时将本地设备投入运行，保护发电机组的安全运行。
四、远方备自投原理的优势1. 快速响应：远方备自投装置可以实现迅速的故障检测和投入操作，提高了电力设备的保护速度，有效减少了故障对设备的影响。
2. 自动化操作：远方备自投装置能够实现自动化操作，减少了人工干预，提高了电力系统的稳定性和可靠性。
3. 灵活性：远方备自投原理可以根据不同的电力系统和设备特点进行调整和优化，具有较高的灵活性和适用性。
电力备自投装置原理修订稿
电力备自投装置原理 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。
①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。
②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。
③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。
一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。
1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；b. 2DL、5DL在合位,4DL在分位；c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。
以上条件均满足，经备自投充电时间后充电完成。
2、放电条件：a.#2主变检修状态投入；b.4DL在合位；c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL；e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；g.2DL、4DL位置异常；母或II母TV异常，经10s延时放电；i.#1主变拒跳；j.#2主变自投动作；k.主变互投硬压板退出；l.主变互投软压板退出。
上述任一条件满足立即放电。
3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。
确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开4DL。
设置“加速备投”投退控制字。
当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。
备自投装置原理
备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。
本文将介绍备自投装置的原理和工作机制。
一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。
它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。
二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。
下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。
2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。
3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。
4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。
5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。
6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。
三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。
以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。
2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。
3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。
4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。
5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。
四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。
备用电源自动投入装置实验指导书
备用电源自动投入装置实验指导书
备用电源自动投入实验
一、实验目的
1) 了解备用电源自动投入装置的工作原理。
2) 测试备用电源自动投入装置的动作性能。
二、实验原理及实验说明
三、备自投装置基本原理
备用电源自动投入装置（AAT，简称：备自投装置）是当电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备自投装置的动作条件如下：
1) 工作电源确实断开（无电流、无电压），备用电源有电（有电压），母线无电压；
2) 备自投必须充满电，充电时间可设置为10~15s。
备自投充电条件为：
1) 工作电源和备用电源均有电压
2) 工作侧断路器在合位，备用侧断路器在分位
四、实验说明
本实验中，如果检测到1#10KV电源进线有电压，2#10KV电源进线无电压，QF013母联联络开关自动投入工作。
如果检测到2#10KV电源进线有电压，
1#10KV电源进线无电压，QF013母联联络开关自动投入工作。
五、实验内容
六、实验接线
实验接线与正常操作时同，只是在启用母联联络母线投入时，要一个触发开关信号。
我们把这个信号作为I3.4作为输入。
程序如下图所示。
图7-1 立即触发程序梯形图
图7-2 定时触发程序梯形图
七、实验步骤
1) 可以立即触发。
2) 对备自投装置进行定值整定：备自投动作时间一般按躲开重合闸时间整定，可整定时间。
(完整版)备用电源自投装置原理
备用电源自投装置原理一、备自投(BZT)的基本原则1)除发电厂备用电源快速切换外，应保证在工作电源或设备断开后，才投入备用电源或设备。
2)工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。
3)由人工或远方遥控切除工作电源时，BZT如不需动作，应该手跳闭锁。
4）因BZT的备用对象故障，保护动作时应闭锁BZT。
5) 当工作电源失去后， BZT应保证只动作一次，因此要设BZT一次动作闭锁或增加充电条件。
6) BZT的动作延时应躲过引出线故障造成的母线电压下降，故跳闸延时应大于最长的外部故障切除时间。
同时，BZT的动作延时应考虑使负荷停电的时间尽可能短。
7) 应考虑全站的电源分布情况，为防止BZT动作造成非同期合闸等故障，应在BZT装置动作时切除相关小电源。
8）当自动投入装置动作时，如备用电源投于故障，应有保护加速跳闸。
9) 应校核备用电源自动投入时过负荷及电动机自起动的情况，如过负荷超过允许限度或不能保证自起动时，应有BZT动作时自动减负荷的措施。
10) BZT动作前可检查备用电源是否有压。
二、备自投方案的分类根据运行方式的不同，可以分为两种形式的自投：1）分段（桥）开关自投：若正常运行时，每路进线各带一段母线运行，以分段开关分开，互为备用，称为分段自投。
2）进线（主变）自投：若正常运行时，一路进线带母线上所有负荷运行，另一回进线作为备用电源，称为进线自投。
运行方式的识别：引入电源开关和母联开关的开关位置接点，判断当前系统运行方式，还可以引入相应开关的电流来校验开关位置的正确性。
运行方式的转换有主备方式，当主供电源失电，备用电源自动投入，当主供电源恢复后，仍由主供电源供电；无主备方式，双侧电源互为备用，当前电源失电时，自动切换为另一电源供电；根据自动化程度和用户要求不同，选择的供电恢复方式也不同。
在一些对自动化要求比较高的电网或供电可靠性要求较高的负荷中心，用户可选择双电源多次自动切换的方式；其他用户可以选择只允许备自投动作一次，在排除故障后，由人工干预再次投入备自投。
备自投工作原理及动作条件
备自投工作原理及动作条件备自投（BST）工作原理及动作条件。
一、BST工作原理。
备自投（BST）是一种自动化的生产工艺，其工作原理主要包括以下几个方面：1. 传感器检测，BST系统通过安装在生产线上的传感器，对产品进行实时监测和检测。
传感器可以检测产品的大小、形状、颜色等特征，从而实现对产品的准确识别。
2. 数据处理，传感器采集到的数据将传输到BST系统的数据处理模块中，经过处理和分析后，系统可以对产品进行分类、分拣和定位。
3. 机械执行，根据数据处理的结果，BST系统会指导机械手臂、输送带等设备进行相应的动作，将产品按照要求进行分拣、装配或包装。
4. 控制系统，BST系统通过控制系统对整个生产线进行自动化的控制和调度，确保生产过程的高效、稳定和可靠。
二、BST动作条件。
BST系统的正常工作需要满足一定的动作条件，主要包括以下几个方面：1. 环境条件，BST系统需要在相对稳定的环境条件下进行工作，包括温度、湿度、光照等方面的要求。
特别是对于一些对环境条件较为敏感的产品，需要更加严格的环境控制。
2. 电力供应，BST系统需要稳定的电力供应，以保证设备的正常运行。
对于一些对电力质量要求较高的设备，还需要进行额外的电力保护和滤波处理。
3. 维护保养，BST系统需要定期进行设备的维护保养，包括清洁、润滑、更换易损件等工作，以确保设备的长期稳定运行。
4. 人员配合，BST系统的工作还需要工作人员的配合和协助，包括设备的开启、关闭、故障处理等方面的工作。
5. 安全保障，BST系统需要具备完善的安全保障措施，包括防护装置、紧急停车装置、安全警示标识等，以保障工作人员和设备的安全。
总结：备自投（BST）作为一种自动化的生产工艺，其工作原理主要包括传感器检测、数据处理、机械执行和控制系统。
而BST系统的正常工作需要满足一定的动作条件，包括环境条件、电力供应、维护保养、人员配合和安全保障。
只有在这些条件的配合下，BST系统才能实现高效、稳定和可靠的生产工作。
低压备自投说明
低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。
备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。
二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。
当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。
在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。
三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。
2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。
3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。
4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。
四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。
在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。
五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。
2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。
3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。
缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。
2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。
3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。
备自投基本原理及应用PPT课件
备自投的分类
按照切换方式分类
可分为串联切换、并联切换和混联切换三种类型。串联切换是指在主电源或设备故障时，备自投装置 将主电源或设备切除，再接入备用电源或设备；并联切换是指在主电源或设备故障时，备自投装置同 时接入备用电源或设备，形成并联运行；混联切换则是串联切换和并联切换的结合。
按照功能分类
可分为简单备自投和复杂备自投两种类型。简单备自投只具备基本的自动切换功能，复杂备自投除了 自动切换功能外，还具备其他多种功能，如过流保护、电压保护等。
工厂供电系统中的应用
在工厂供电系统中，备自投装置 主要用于保证生产设备的正常运 行，提高工厂的生产效率和经济
效益。
当工厂的主电源出现故障时，备 自投装置会自动切换到备用电源， 保证生产设备的连续运行，避免
因电源故障导致的生产事故。
备自投装置的应用，可以提高工 厂供电系统的稳定性和可靠性， 减少维修和停机时间，提高工厂
提高系统稳定性
备自投的快速切换可以减少电 压波动和负荷损失，提高电力
系统的稳定性。
缺点分析
可能导致非故障区域停电
在某些情况下，备自投动作可能导致非故障 区域也失去电源。
对装置要求高
备自投装置需要具备高可靠性、快速响应等 特点，对设备的质量和维护要求较高。
可能引发连锁反应
备自投动作可能导致系统发生连锁反应，进 一步扩大故障范围。
的生产效益。
建筑配电系统中的应用
在建筑配电系统中，备自投装置主要 用于保证建筑的正常供电和用电安全。
备自投装置的应用，可以提高建筑配 电系统的稳定性和可靠性，减少因电 源故障导致的停电和火灾事故，保证 建筑的安全使用。
当建筑的电源出现故障时，备自投装 置会自动切换到备用电源，保证建筑 的正常供电和用电安全。
备自投装置工作原理
备自投装置工作原理备自投装置是一种常见的安全设备，主要用于防止人员在高处工作时发生意外坠落。
其工作原理是通过一系列的传感器和控制系统，监测人员的位置和动作，一旦发现有坠落的危险，自动触发安全保护措施，将人员稳定住，避免伤害事故的发生。
备自投装置的工作原理可以分为三个主要步骤：检测、判断和保护。
首先，通过传感器对人员的位置和动作进行实时监测。
这些传感器可以是压力传感器、加速度传感器、位移传感器等，它们可以感知人员所处的位置、姿态、速度等信息。
传感器将采集到的数据传输给控制系统，进行进一步的处理和分析。
在判断阶段，控制系统会根据传感器采集到的数据，对人员的状态进行评估和判断。
例如，如果人员处于高处且没有采取安全措施，或者出现了失去平衡的迹象，控制系统会认定存在坠落的危险。
此外，控制系统还可以根据设定的安全参数，对人员的动作进行分析，判断是否存在意外坠落的风险。
一旦判断出存在坠落的危险，备自投装置会立即触发保护措施，以保护人员的安全。
常见的保护措施包括：紧急停止装置、安全带、安全网、避免坠落的防护设施等。
例如，紧急停止装置可以迅速切断电源，停止高处作业的设备运转，以减少事故的发生。
安全带可以通过绑扎人员的腰部或腿部，将其固定在高处，避免坠落。
安全网可以布置在高处，起到防护的作用，防止人员坠落到地面或其他危险区域。
除了以上的基本工作原理外，备自投装置还可以配备其他的辅助功能，以提高安全性。
例如，可以安装声光报警装置，当发生坠落危险时，及时发出警报，提醒人员注意安全。
还可以配备远程监控系统，实时监测高处作业的情况，及时发现并处理潜在的安全隐患。
备自投装置通过传感器和控制系统的配合，实现对人员高处作业的监测和保护。
它的工作原理是通过检测人员的位置和动作，判断是否存在坠落的危险，一旦发现危险，立即触发相应的安全保护措施。
备自投装置的应用可以有效地预防和减少高处作业发生的意外事故，保护人员的生命安全。
在实际应用中，还应注意对备自投装置的定期维护和检查，确保其正常工作和可靠性。
备自投工作原理
6
装置引入1DL，2DL
开关位置接点（TWJ），加上装置自 带操作回路产生的分段开关位置接点（TWJ），用于系统 运行方式判别，自投准备及自投动作。 装置将1DL 和2DL 的KKJ 串连后接入KKJ 闭锁备投开入 用作给备自投放电，另外还引入一个闭锁备自投输入接点
当装置工作在方式1、2 时， 1DL、2DL 在合位，3DL 在分位。 301～302：跳进线1 开关 出口； 303～304：跳进线2 开关 出口。
4
2、模拟量输入
外部电流及电压输入经隔离互感器隔离变换后，由低通滤
波器输入模数变换器。
5
Ia、Ib、Ic
为过流保护用模拟量输入，I1、I2 为两进线一 相电流，用于防止PT 断线时装置误起动。 UA1、UB1、UC1 为Ⅰ母电压输入，UA2、UB2、UC2 为 Ⅱ母电压输入。 装置引入二段母线电压，用于有压、无压判别，每个进线 开关各引入一相电流，是为了防止PT 三相断线后造成分 段开关误投，也是为了更好地确认进线开关已跳开。
备用电源自动投入装置是当工作电源因故障断开以 后，能自动而迅速地将备用电源投入到工作或将用 户切换到备用电源上去，从而使用户不至于被停电 的一种自动装置，简称备自投装置。
3
二、备自投原理
1、备自投的主要形式有： 桥备投、分段备投、母联备投、线路备投、变压器备投。 （1）若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备 用，采用进线（变压器）备自投；若正常运行时，两段母线分列运行，每 台主变各带一段母线，两段母线互为暗备用，采用分段备自投。 （2）若正常运行时，一条进线带两段母线并列运行，另一条进线作为明备 用。采用进线备自投；若正常运行时，每条进线各带一段母线，两条进线 互为暗备用，采用分段备自投。
备自投基本原理及应用
备用电源断路器上需装设相应的继电保护装置（如：自动投入故障母线或故障设备的保护措施），并应与上、下相邻的断路器保护相配合，以保障系统的稳定运行。
调度部门应结合每年远切负荷、紧急事故拉闸序位表、低周方案等稳定措施确定各站备自投的方式，主要是不允许使用备用电源自动投入装置将以上措施所切除的负荷恢复。
备自投装置 的基本原理及应用
CLICK TO ADD TITLE
单/击/此/处/添/加/副/标/题
汇报人姓名
两条电源进线、两段母线、两台主变
两条电源进线、两段母线、两台主变
备自投装置的作用
备用电源自动投入装置,是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置(简称备自投装置)。它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。 备自投装置是电力部门为保证用户连续可靠供电的重要手段。
图4、 两条电源进线，两段110kV母线， 两台主变运行
①运行条件 电源进线一和电源进线二皆运行，分别带两段110kV母线，110kV分段断路器热备用，两台主变运行或一运行一备用。
110kV内桥接线方式
图5、 110kV内桥接线
110kV内桥接线方式 此接线方式一般考虑配置两套备自投装置，一套为进线/高压分段备自投装置、另一套为低压分段备自投装置。
变电站一次接线方式较多，但备自投原理比较简单，不管多复杂的备自投方式，都是下面介绍的两种备自投方式的组合：
01
、变压器备自投方式及低压分段开关自投方式
02
、进线备自投方式及高压分段开关备自投方式
03
三、变电站常用的备自投方式
㈠、变压器备自投方式及低压分段开关自投方式 图A.1 两条电源进线、 两段母线、两台主变 图A.2 一条电源进线、 两段母线、两台主变
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《备自投装置》
备自投装置由主变备自投、母联备自投和进线备自投组成。
①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。
②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。
③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。
一、#2主变备自投
#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。
1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；
b. 2DL、5DL在合位,4DL在分位；
c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。
以上条件均满足，经备自投充电时间后充电完成。
2、放电条件：a.#2主变检修状态投入；
b.4DL在合位；
c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;
d.手跳2DL或5DL；
e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；
f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；
g.2DL、4DL位置异常；
h.I母或II母TV异常，经10s延时放电；
i.#1主变拒跳；
j.#2主变自投动作；
k.主变互投硬压板退出；
l.主变互投软压板退出。
上述任一条件满足立即放电。
3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。
确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开
4DL。
设置“加速备投”投退控制字。
当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。
如果启动跳2DL且2DL合位不消失，经Tjt延时报“#1变拒跳”，并对备投放电。
4、#2主变备自投逻辑框图
① #2主变备自投充、放电逻辑框图
②#2主变备自投动作逻辑框图
二、母联备自投
当两段母线分列运行时，装置选择母联备自投方案，采用两种方式的低压启动母联开关备自投及母联偷跳方式启动母联开关备自投。
1、充电条件：a.66千伏Ⅰ母、Ⅱ母均三相有压；
b.2DL、4DL在合位,5DL在分位。
以上条件均满足，经15秒后充电完成。
2、放电条件：a.5DL在合位；
b.Ⅰ、Ⅱ母均无压，持续时间大于无压放电延时“Twyfd”；
c.手跳2DL 或4DL；
d.其它外部闭锁信号；
e.2DL、4DL、5DL的位置异常；
f. I母或II母TV异常，经10s延时放电；
g.#1变拒跳或#2变拒跳；
h. 母联备自投动作；
i. 母联自投硬压板退出；
j. 母联自投软压板退出；
上述任一条件满足立即放电。
3、动作过程：a.方式1：
Ⅰ母无压、#1变低压侧无流，Ⅱ母有压，延时Tt1后跳开#1变高、低压侧开关1DL与2DL，联切Ⅰ母小电源线路及负荷，确认2DL跳开后，经延时Th1合上5DL。
装置设置“加速备投”投退控制字。
当充电完成后，#1变高、低压侧开关1DL与2DL跳开，Ⅰ母无压、#1变低压侧无流，Ⅱ母有压，加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL与2DL，联切小电源线路及负荷。
确认
2DL跳开后，经延时Th1合上5DL。
如果启动跳2DL且2DL合位不消失，经Tjt延时报“#1变拒跳”，同时备投放电。
b.方式2：
Ⅱ母无压、#2变低压侧无流，Ⅰ母有压，延时Tt2后跳开#2变高、低压侧开关3DL与4DL，联切Ⅱ母小电源线路及负荷。
确认4DL跳开后，经延时Th1合上5DL。
装置设置“加速备投”投退控制字。
当充电完成后，#2变高、低压侧开关3DL与4DL跳开，Ⅱ母无压、#2变低压侧无流，加速备投控制字投入则延时Tjsbzt 跳#2变高、低压侧开关3DL与4DL，联切小电源线路及负荷。
确认4DL跳开后，Ⅰ母有压，经延时Th1合上5DL。
如果启动跳4DL且4DL合位不消失，经Tjt延时报“#2变拒跳”，同时备投放电。
4、母联备自投逻辑框图
①母联备自投充、放电逻辑框图
②母联备自投动作逻辑框图
三、进线备自投
1、充电条件:a.#1主变低压侧开关合位或#2主变低压侧开关合位；
b. 联络线1开关分位；
c. 联络线2开关分位；
d.Ⅰ母或Ⅱ母任一母线有压。
2、放电条件:a.闭锁进线备投开入；
b. #1主变低压侧开关、#2主变低压侧开关、联络线1、联络线2跳位异常；
c. 联络线1开关合位；
d. 联络线2开关合位；
e.手跳2DL且2#变检修压板投入；
f.手跳4DL且1#变检修压板投入；
g.I母或II母TV异常，经10s延时放电；
h.#1变拒跳、或#2变拒跳、或母联拒跳；
i. 进线备自投动作；
j. 进线备投硬压板退出；
k. 进线备投软压板退出。
上述任一条件满足立即放电。
3、动作过程:
a.方式1：变压器备自投不成功
Ⅰ母、Ⅱ母均无压，#1、#2主变低压侧均无流，则经延时Ttbl(躲过变压
器备自投动作时间)跳#1、#2主变低压侧开关2DL和4DL以及母联开关5DL,并联切小电源线路及负荷，确认2DL、4DL 和5DL开关均跳开后，经整定延时Thz合上联络线1、联络线2开关。
b.方式2：变压器检修或母联检修
1#主变检修状态：
1#主变检修硬压板投入时，Ⅰ母、Ⅱ母均无压，1＃、2＃主变低压侧均无流，则经延时Ttb跳2＃主变低压侧开关4DL以及母联开关5DL,确认4DL和5DL开关均跳开后，经整定延时Thz合上联络线1、联络线2开关。
2#主变检修状态：
2#主变检修硬压板投入时，Ⅰ母、Ⅱ母均无压，1＃、2＃主变低压侧均无流，则经延时Ttb跳1＃主变低压侧开关4DL以及母联开关5DL,确认2DL和5DL开关均跳开后，经整定延时Thz合上联络线1、联络线2开关。
母联检修状态：
母联检修硬压板投入时，Ⅰ母、Ⅱ母均无压，1＃、2＃主变低压侧均无流，则经延时Ttb跳1#、2#主变低压侧开关2DL和4DL,确认2DL和4DL开关均跳开后，经整定延时Thz合上联络线1、联络线2开关。
对于方式2，装置设置“加速备投”投退控制字。
当充电完成后，满足启动条件且加速备投控制字投入则延时Tjsbz t跳1＃、2＃主变低压侧开关2DL 和4DL以及母联开关5DL,并联切小电源线路及负荷，确认2DL、4DL和5DL开关均跳开后，经整定延时Thz合上联络线1、联络线2开关。
以上两种方式：如果启动跳2DL、4DL和5DL且2DL或4DL或5DL合位不消失，经Tjt延时报“1#变拒跳”、“2#变拒跳”或“母联拒跳”，同时备自投放电。
4、母联备自投逻辑框图
①进线备自投充、放电逻辑框图
②进线备自投动作逻辑框图。
