简易制作电容储能式电池点焊机

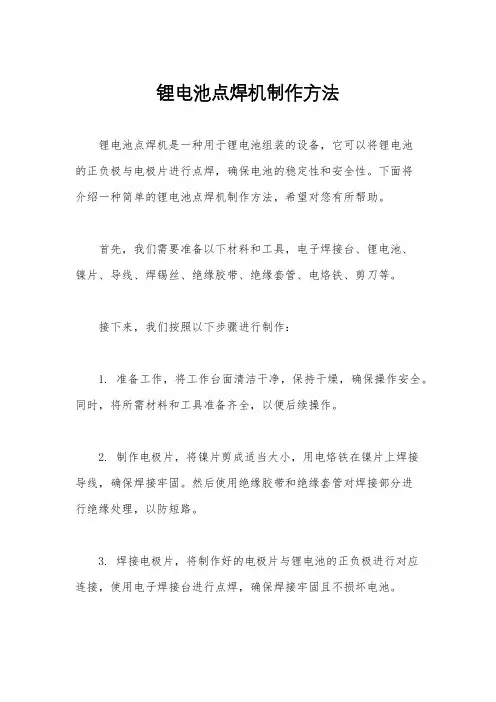

锂电池点焊机制作方法

锂电池点焊机制作方法锂电池点焊机是一种用于锂电池组装的设备，它可以将锂电池的正负极与电极片进行点焊，确保电池的稳定性和安全性。

下面将介绍一种简单的锂电池点焊机制作方法，希望对您有所帮助。

首先，我们需要准备以下材料和工具，电子焊接台、锂电池、镍片、导线、焊锡丝、绝缘胶带、绝缘套管、电烙铁、剪刀等。

接下来，我们按照以下步骤进行制作：1. 准备工作，将工作台面清洁干净，保持干燥，确保操作安全。

同时，将所需材料和工具准备齐全，以便后续操作。

2. 制作电极片，将镍片剪成适当大小，用电烙铁在镍片上焊接导线，确保焊接牢固。

然后使用绝缘胶带和绝缘套管对焊接部分进行绝缘处理，以防短路。

3. 焊接电极片，将制作好的电极片与锂电池的正负极进行对应连接，使用电子焊接台进行点焊，确保焊接牢固且不损坏电池。

4. 检查和测试，完成焊接后，使用万用表对焊接部分进行导通测试，确保焊接良好。

同时，对锂电池进行放电和充电测试，确保电池性能正常。

5. 安全措施，在使用锂电池点焊机时，要注意安全防护，避免触电和烫伤。

在操作过程中，要注意防止短路和过热，确保操作安全。

通过以上步骤，我们可以制作出一台简单的锂电池点焊机。

当然，这只是一个简单的制作方法，实际制作中可能还需要根据具体情况进行调整和改进。

希望这个制作方法对您有所帮助，祝您成功制作出理想的锂电池点焊机。

总结，锂电池点焊机的制作并不复杂，只要掌握了正确的制作方法和技巧，就可以轻松制作出符合要求的点焊机。

在制作过程中，要注意安全和质量，确保焊接牢固和电池性能稳定。

希望本文介绍的制作方法对您有所帮助，祝您在锂电池点焊机制作中取得成功！。

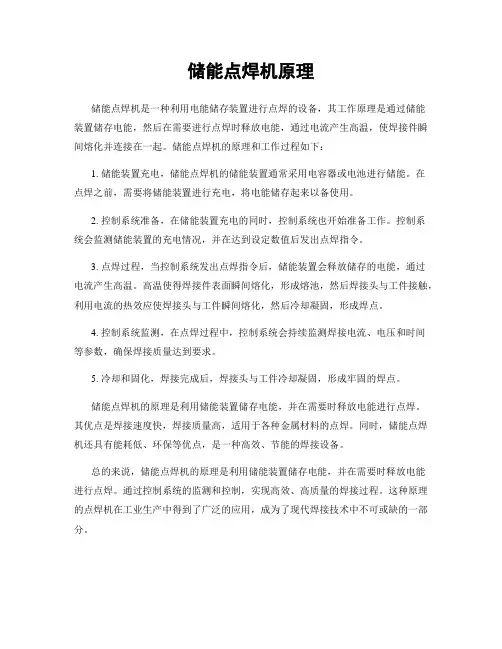

储能点焊机原理

储能点焊机原理
储能点焊机是一种利用电能储存装置进行点焊的设备，其工作原理是通过储能
装置储存电能，然后在需要进行点焊时释放电能，通过电流产生高温，使焊接件瞬间熔化并连接在一起。

储能点焊机的原理和工作过程如下：
1. 储能装置充电，储能点焊机的储能装置通常采用电容器或电池进行储能。

在
点焊之前，需要将储能装置进行充电，将电能储存起来以备使用。

2. 控制系统准备，在储能装置充电的同时，控制系统也开始准备工作。

控制系
统会监测储能装置的充电情况，并在达到设定数值后发出点焊指令。

3. 点焊过程，当控制系统发出点焊指令后，储能装置会释放储存的电能，通过
电流产生高温。

高温使得焊接件表面瞬间熔化，形成熔池，然后焊接头与工件接触，利用电流的热效应使焊接头与工件瞬间熔化，然后冷却凝固，形成焊点。

4. 控制系统监测，在点焊过程中，控制系统会持续监测焊接电流、电压和时间
等参数，确保焊接质量达到要求。

5. 冷却和固化，焊接完成后，焊接头与工件冷却凝固，形成牢固的焊点。

储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能进行点焊。

其优点是焊接速度快，焊接质量高，适用于各种金属材料的点焊。

同时，储能点焊机还具有能耗低、环保等优点，是一种高效、节能的焊接设备。

总的来说，储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能
进行点焊。

通过控制系统的监测和控制，实现高效、高质量的焊接过程。

这种原理的点焊机在工业生产中得到了广泛的应用，成为了现代焊接技术中不可或缺的一部分。

电容点焊机制作方法

电容点焊机制作方法电容点焊机是目前市场上唯一能够将连接头固定在PCB板上的焊接设备。

它可以将电阻或电感作为热源，通过电容来发热，从而将连接头焊接到PCB板。

电容点焊机的制作方法一般需要准备以下材料：一台稳定的可调节电压供应器，一把热上接线器，一台低功率调节电压电容器，一台可调节的电子电路变压器，一个抗磨擦的电容，一台功率直流调节放大器，一台电极，一个焊接电极和一种金属（金属可以是铜，铁，铝或者是其他种类）。

首先，调整电压供应器，以满足不同焊接任务的电压和频率要求，并打开电源，以为后续的焊接做准备。

然后，将热上接线器连接到调节电压电容器和可调节电子电路变压器上，它们用来控制装置的热源。

接着，将抗磨擦电容连接到功率直流调节放大器上，以提供更好的发热能力。

焊接电极也要连接到电源上，以便充分发挥其作用，这非常重要。

最后，将要焊接的金属放入特定的容器中，并在金属上浇上一层清洁的水，以保持湿润状态。

接着，将焊接电极放入水中，使其与金属紧密接触，并向电源中输入一定的电压，以提供热源。

之后，就可以开始焊接PCB板上的连接头了，每一步都要按先后顺序，尤其是焊接的精度要高，以保证焊接的质量。

在焊接过程中，一定要注意安全问题，以避免出现任何事故发生。

其中很重要的一点是要远离电源，在使用电容点焊机时，一定要小心，以免发生意外伤害。

此外，还要注意空气温度，一般不宜超过45摄氏度，否则可能会影响焊接质量，出现虚焊等现象。

电容点焊机制作方法就是这样，在正确的准备下，可以顺利地焊接电子元器件，也可以更精准地完成任务。

做到正确的方法，有助于提高工作效率，也更有利于确保安全。

因此，在使用电容点焊机时，一定要注意安全，尤其是要掌握正确的制作方法，以便在工作中取得更好的效果。

电容储能式逆变点焊机的研制

维普资讯
第３６卷Leabharlann 第９期２００６年９月
雹晖俄
ＥｌｃｃＷｅｄｎｃｉｅｅｌｉｇＭａｈｎ
Ｖ０．６Ｎｏ９１．３Ｓｐ．０６ｅｔ０２
电容储能式逆变点焊机的研制
李铜。明宇２刁志宏，刘，张稷，静漪杨
Ｌｏｇ，Ｉｎ — ｕ，ＡＯＺｉｏｇ，ＨＡＮＧｉ，ＩＴｎＬＵＭｉｇｙＤＩｈ — ｎＺｈＪＹＡＮＧＪｎ —ｉｉｇｙ
（ＰｎｓｎｌｉｇＳｓｍ（ａｇｈｎＣ．ｔ．Ｔｎｓａ６００Ｃｉａ２Ｃｌｇｆｃａｉｌｎｉｅｒｇ１ａａｏｉＷｅｄｎｙｔＴｎｓａ）ｏ，ｄ，ａｇｈｎ０３２，ｈｎ；．ｏｌｅｏｈｎｃｇｅｉ，．ｃｅＬｅＭｅａＥｎｎ
焊技术可以消除 “ 火”现象０将电容储能焊与逆变技术相结合，功研制了电容储能式逆变点焊打成机试验表明该焊机完全满足桥带的焊接工艺要求，且消除了焊接飞溅和 ‘ －并＇火”现象０－ｈ
关键词：高频脉冲电流；点焊；逆变技术；飞溅
Ｃｉａ４ＴｎｓａａｙａｕｏｅｙｔｍＣ．Ｌｄ，ａｇｈｎ０３２，ｈｎ）ｈｎ；．ａｇｈｎＫｉｎＡｔｗｌＳｓｏ，ｔ．ｎｓａ６００ＣｉａｕｄｅＴ
ＡｂｔａｔＴｈｓｅｉｌｔｃｒａｄｍｔｒｌｅｉｇｐｒｒａｃｆａｓａｅｉｔｇｉｒｔｅｋｙｗｌｉｇｐｏｌｓｔｅｓｒｃ：ｏｔｅｅｐｃａｙｓｕｔｅｎａｅａｗｌｎｅｏｍｎｅｏｐｃｆｇｎｅ，ｅｅｎｒｂｅｉｈｌｒｕｉｄｆｌｈｉｔｈｄｍ

电焊机制作方法

电焊机制作方法1. 简介电焊机是一种用于焊接金属材料的工具，通过电流的通电使金属材料熔化并连接在一起。

制作一个简单的电焊机可以帮助您进行家庭维修和小规模焊接项目。

本文将介绍一种简便的DIY电焊机制作方法。

2. 材料准备在制作电焊机之前，需要准备以下材料：•一块大功率变压器•电线•电焊棒•小型电瓶或大功率电源适配器•开关•电焊面具•螺丝刀•包绳3. 制作步骤3.1 准备工作首先，确保您的工作区域安全，并戴上电焊面具以保护眼睛。

接下来，按照以下步骤进行电焊机的制作。

3.2 拆卸变压器使用螺丝刀将大功率变压器拆卸。

在拆卸过程中，要小心不要触摸任何暴露的电线或电部件以避免触电。

3.3 将电线连接到变压器上将电线剥离一段外皮，并连接到变压器的两个接线端口上。

确保连接牢固。

一端连接到变压器的一脚，另一端连接到另一脚。

3.4 连接电焊面具将电焊面具的连接线连接到变压器的输出端口。

这样，当电焊机工作时，面具会自动启动以保护您的眼睛。

3.5 连接电源适配器将小型电瓶或大功率电源适配器连接到变压器的输入端口。

电源适配器提供所需的电流，以便变压器能够正常工作。

3.6 安装开关将开关连接到电源适配器和变压器之间，以便在使用电焊机时能方便地打开和关闭电流。

3.7 修整电线使用包绳将电线的杂乱部分固定整齐，以确保电线不会被绊倒或纠缠在其他物品上。

3.8 完成电焊机检查所有连接是否牢固，并确保电焊机的组装正确。

当您准备好进行焊接时，确保戴上合适的防护装备，如手套和长袖衬衫。

4. 使用注意事项在使用自制的电焊机时，需要注意以下事项：•请确保操作环境的通风良好，以避免焊接产生的有害气体聚集。

•使用防护设备，如焊接面具、手套和长袖衬衫，以保护您的眼睛、手和身体。

•确保电焊机的连接牢固，并随时注意电线和电源适配器的安全状态。

•当电焊机不使用时，请及时关闭开关和断开电源供应。

5. 总结通过按照以上步骤制作电焊机，您可以在家中进行小型焊接修理工作。

自制锂电池点焊机的详细方法

自制锂电池点焊机的详细方法
嘿，咱今天就聊聊自制锂电池点焊机的详细方法哈。

有一回啊，我看到网上有人自己做了个锂电池点焊机，觉
得可牛了，我也心痒痒想试试。

咱先说说准备材料吧。

得有变压器啊、电容啊、电路
板啥的。

我就像个小松鼠收集松果一样，到处找这些东西。

变压器我是从一个旧电器上拆下来的，电容是在电子市场
淘来的。

找齐这些东西可不容易，费了我好大的劲呢。

然后就是组装啦。

这就像搭积木一样，得小心翼翼的。

我先把变压器固定好，这变压器可重了，就像个大铁疙瘩。

然后把电容一个一个地焊接到电路板上，那焊接的时候可
得小心，不能把电容给弄坏了。

我拿着电烙铁，就像拿着
一把小画笔，一点一点地把它们连接起来。

接着就是调试啦。

这就像给新做的玩具试试好不好玩
一样。

我接上电源，小心翼翼地按下开关。

哎呀呀，一开
始还不太对劲，噼里啪啦地响。

我心里那个紧张啊，就怕
出啥问题。

后来我仔细检查了一下，发现是有个地方没接好。

我赶紧重新焊接了一下，嘿，这下好了。

等调试好了，我就迫不及待地拿了几个锂电池试试。

哇，真的能点焊呢。

看着那小小的焊点，我心里可高兴了。

就像自己完成了一件了不起的大事一样。

嘿，经过这么一番折腾，我自己做的锂电池点焊机还
真不错。

以后要是再需要点焊锂电池，就不用去买现成的啦。

这就是我自制锂电池点焊机的经历啦。

电容储能式螺柱焊机的研制

北京工业大学硕士学位论文电容储能式螺柱焊机的研制姓名：欧特伦申请学位级别：硕士专业：机械电子工程指导教师：殷树言;刘嘉20070501摘要摘要众所周知，电弧螺柱焊作为焊接学科的一个分支是各国工业领域广泛应用的加工和装配方法，对于板材的螺柱焊接相当方便实用，而电容储能式螺柱焊在薄板焊接方面更是得到突出应用。

电容放电螺柱焊是螺柱焊接中的一个大类，其特点是焊接过程短（，Ｊ、于５ｍｓ），热影响区小，生产率高，焊缝质量好，适用于直径小于等于１０ｍｍ的碳钢、不锈钢、铝、铜等材料的螺柱焊接。

这种焊接方法依靠储能电容器提供能量，通过焊枪操作，将特殊设计的螺钉在极短的时间内焊接在板材上。

随着数字技术和现代通信技术的迅速发展，为数字化技术在焊接领域的逐步渗透和提高焊接设备的技术含量提供了广泛的应用前景。

而数字化的实现更使得弧焊电源的控制精度得到显著的提高。

采用Ｃ１６７作为核一Ｉｉ，控制芯片，该芯片具有较强的事件管理和数据处理能力，同时片上还集成了丰富的外设资源，能够提高系统的集成度、抗干扰性能，并且降低成本。

逆变技术的应用使得电容储能焊接电源能更趋向于小型化和便携式。

逆变电源采用ｄ、ＭＯＳ管或ＩＧＢＴ等开关元件能达到较高的逆变频率，并且功率因数可达９５％以上，节能和节材。

经实验结果证明，该焊机输出特性满足技术指标的要求，操作方便，焊接过程中不出现误动作，焊接成功率较高，焊接性能稳定。

关键词螺柱焊；逆变：电容储能；Ｃ１６７单片机金属打标机/独创性声明本人声明所呈交的论文是我个人在导师指导下进行的研究工作及取得的研究成果。

尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京工业大学或其它教育机构的学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

签名：敌特彳龟／日期：竺］：三：望关于论文使用授权的说明本人完全了解北京工业大学有关保留、使用学位论文的规定，即：学校有权保留送交论文的复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容，可以采用影印、缩印或其他复制手段保存论文。

diy点焊机制作方法

diy点焊机制作方法点焊机是一种常见的电焊设备，它可以用来焊接金属零件，通常用于制造业和修理业。

在一些情况下，我们可能需要一台点焊机来完成一些小型焊接任务，但是购买一台成品的点焊机可能会比较昂贵。

因此，我们可以尝试自己动手制作一台点焊机，下面我将介绍一种简单的diy点焊机制作方法。

首先，我们需要准备以下材料和工具：1. 电源变压器。

2. 电烙铁。

3. 电缆。

4. 电磁铁。

5. 电烙铁支架。

6. 开关。

7. 电线。

8. 铜线。

9. 铁皮。

10. 绝缘胶带。

11. 螺丝刀。

12. 钳子。

13. 手套。

14. 护目镜。

接下来，我们开始制作diy点焊机。

首先，我们需要将电源变压器的两端分别连接到电烙铁的两端，这样就可以将电源变压器转换为点焊机的电源。

然后，我们需要将电磁铁固定在电烙铁支架上，这样就可以通过控制开关来控制电磁铁的通断，从而实现点焊的操作。

接下来，我们需要将电缆连接到电磁铁上，这样就可以将电磁铁与电源变压器连接起来。

然后，我们需要将铜线固定在铁皮上，这样就可以用铜线来传导电流，实现点焊的功能。

最后，我们需要使用绝缘胶带将所有的电线和电缆进行绝缘处理，以确保安全。

在制作完成后，我们需要进行一些测试，确保diy点焊机的正常工作。

我们可以使用一些废旧的金属零件来进行点焊测试，检查焊接效果和电路连接是否正常。

在测试过程中，一定要佩戴好手套和护目镜，确保安全。

通过以上的制作步骤，我们就可以完成一台简单的diy点焊机。

当然，这种diy点焊机可能无法满足一些大型焊接任务，但对于一些小型的焊接任务来说，它是完全可以胜任的。

同时，制作过程中需要特别注意安全，避免触电和烫伤等意外情况的发生。

总的来说，diy点焊机的制作并不复杂，只要准备好材料和工具，并且按照上述步骤进行操作，就可以轻松完成一台点焊机的制作。

希望以上内容对您有所帮助，祝您制作成功！。

电容储能点焊

电容储能点焊
电容储能点焊机是一种利用电容储能，然后瞬间释放电能进行点焊的设备。

它主要由以下几部分组成：
1．储能部分：由电容器和充电装置组成。

电容器用于储存电能，充电装置用于将电容器充满电。

2．放电部分：由变压器、整流器和触发器组成。

变压器用于将电容器储存的电能转换成高压脉冲电流，整流器用于将交流电转换成直流电，触发器用于控制放电的时机。

3．焊接头：由两个电极组成，用于将焊接电流引入被焊工件。

电容储能点焊机的基本工作原理是：先将电容器充满电，然后通过触发器控制放电，使高压脉冲电流流过被焊工件的接触点，在接触点处产生电阻热，使被焊工件熔化形成焊点。

一、电容储能点焊机具有以下优点：
1．焊接电流大，焊接效率高。

2．焊接热影响区小，焊点质量好。

3．可焊接不同材质的金属。

4．操作简单，易于维护。

5．电容储能点焊机广泛应用于电子元器件、汽车制造、航空航天等行业。

二、电容储能点焊机的焊接工艺参数主要包括：
1．焊接电流：焊接电流的大小决定了焊点的熔深和熔宽。

2．焊接时间：焊接时间决定了焊点的热量输入。

3．焊接压力：焊接压力决定了焊点的接触电阻和熔化状态。

在选择电容储能点焊机时，应根据被焊工件的材质、厚度、形状等因素进行综合考虑。

超级电容点焊机制作方法

超级电容点焊机制作方法超级电容点焊机是一种常见的焊接设备，它利用超级电容器的高能量释放特性来完成焊接过程。

接下来，我将介绍一下超级电容点焊机的制作方法。

我们需要准备以下材料和工具：1. 超级电容器：超级电容器是超级电容点焊机的核心部件，它具有高能量密度和瞬间放电的特点。

我们需要选择适合的超级电容器，一般可以在电子零件商店或在线购买。

2. 焊接电极：焊接电极是将超级电容器的能量传递到焊接材料上的工具。

可以使用金属电极或者特殊的焊接头来完成这个任务。

3. 控制电路：超级电容点焊机需要一个控制电路来控制放电时间和电流大小。

可以利用微控制器或者可编程逻辑控制器（PLC）来设计和制作控制电路。

4. 电源：超级电容点焊机需要一个稳定的电源来为超级电容器充电。

可以使用直流电源或者电池组来提供电源。

接下来，我将详细介绍超级电容点焊机的制作步骤：第一步，搭建焊接电路。

将超级电容器与焊接电极连接起来，可以使用导线和连接器来完成连接。

确保连接牢固可靠，避免出现接触不良或者断裂的情况。

第二步，设计和制作控制电路。

根据焊接需求，设计一个合适的控制电路来控制超级电容器的放电时间和电流大小。

可以使用电阻、电容、开关和电路板等元件来设计和制作控制电路。

第三步，搭建电源。

选择一个合适的电源来为超级电容器充电。

一般情况下，我们可以使用直流电源或者电池组来提供电源。

确保电源的稳定性和安全性，避免出现电压不稳定或者电源过载的情况。

第四步，调试和测试。

完成超级电容点焊机的搭建后，需要进行调试和测试。

首先，检查焊接电路和控制电路的连接是否正确。

然后，使用测试电极和焊接材料进行焊接测试，检查焊接效果和焊接质量是否符合要求。

根据实际需求进行优化和调整。

根据实际使用情况，对超级电容点焊机进行优化和调整。

可以调整焊接电流、放电时间和电极间距等参数，以获得更好的焊接效果。

总结一下，超级电容点焊机是一种利用超级电容器的高能量释放特性进行焊接的设备。

通过准备材料和工具，搭建焊接电路和控制电路，设计合适的电源，完成调试和测试，最终可以制作出一台功能稳定、焊接效果良好的超级电容点焊机。

diy移动电容点焊机

DIY移动电容点焊机我的简易点焊机控制板制作成功后受到一些DIY爱好者的喜爱，不少爱好者用它制作了点焊机，自己也为此沾沾自喜了一阵子，但后来上网发现部分网友晒出了使用电容制作的点焊机，其焊点十分漂亮，是微波炉变压器点焊机所不能比的，于是就留心这方面的文章，汲取经验，积累知识，设计电路，构思结构，适逢淘宝上PCB样板厂双十一搞活动，就仓促打了样板，并购置所需元件及外壳，在业余时间动手制作，经反复测试，性能已初步达到设计要求。

因近阶段单位和家中事务太多，虽样第一台电容点焊机已做好，但一直没有时间书写文字，眼见大赛收稿截止日期临近，随仓促上阵，文中定有文字及语句差错之处，敬请包涵为盼。

一、大致原理与基本构成 1.点焊原理。

直流电源经限流后给电容阵列充电，充到合适电压，经场效应管阵列控制，通过焊针向被点焊部件瞬间放电，因点焊处接触电阻很小，瞬间巨大的放电电流烧融点焊处的金属形成融核，从而使金属焊接在一起。

2.基本构成。

锂电池组、充电电压调整电路、限流电路、储能电容阵列、场效应开关管阵列、放电时间控制电路、指示电路、焊极引线、点焊控制开关、焊针及焊针夹具、外壳等。

二、电路原理图见下图。

三、电路构成简介：为便于携带使用，直流电源我使用2并4串18650锂电池组，电池组也装入点焊机壳子，这样方便携带，移动性更强。

因业余条件下点焊量不大，使用2并4串18650电池组充满电后足够短时间的使用了。

4串锂电池组电压围12.8-16.8V，因降压电路采用了DC-DC电路，实际供电围可以高到20V，如果不要求移动的话，也可以采用其他电压合适的直流电源。

P型场效应管Q4构成电子开关电路，机械开关K4通过的电流很小，可以延长开关的寿命及降低开关电阻。

U3（MP2307）构成DC-DC降压电路，配合U4A（LM393）进行限流充电，充电电流取样来自于限流电阻R25（0.1欧姆）上的电压，充电电流设定在2A，充电电压围在5-11V可调。

简易点焊机制作方法

简易点焊机制作方法
要制作一个简易的点焊机，你需要以下材料和步骤：
材料：
1. 大功率电源（12V 或以上）
2. 焊接变压器或电源变压器
3. 电焊笔
4. 电线和插头
5. 开关
6. 焊接钳
7. 电焊片
步骤：
1. 首先，将电源连接至焊接变压器或电源变压器。

确保电源的电压与焊接变压器或电源变压器的额定电压相匹配。

2. 将焊接变压器或电源变压器连接至电焊笔。

确保连接正确，以确保焊接电流的稳定输出。

3. 将电线连接至电焊笔和大功率电源上的插头。

不同国家的电线颜色可能不同，请确保正确连接电线。

4. 安装一个开关在电线上，以便在使用时可以方便地打开或关闭电焊机。

5. 将电焊片连接至电焊笔的钳子上，确保牢固连接，以便进行焊接时可以夹住工件。

6. 开启电源，打开开关，然后将电焊片的钳子夹持住待焊接的两个工件。

7. 确保焊接区域干燥，没有任何可燃物或易燃物，以及足够的通风。

8. 使用点焊机将两个工件焊接在一起，确保焊接时间和力度适当。

根据焊接材料和工件的不同，可能需要进行多次点焊。

请注意，这是一个简易的点焊机，其焊接能力和效果可能不如专业的点焊机。

对于较重要的焊接任务，建议使用专业的设备。

同时请按照相关安全规范操作，以确保个人和环境的安全。

用电容做点焊机的方法

用电容做点焊机的方法
电容点焊机是一种简单易制作的点焊机，可以使用一些常见的电子元件来制作。

具体步骤如下：
1. 准备材料：需要一个220V电容器（电容值不小于1000μF），一个手动按压开关，两个弹簧钢片，两根导线等。

2. 组装电容焊机：将导线分别连接到电容器和手动按压开关，注意极性。

然后将两个弹簧钢片分别连接到导线的另一端。

将电容器与手动按压开关连接在一起。

3. 测试电容焊机：接通电源，手动按压开关，钢片与被焊接的工件接触，将二者夹紧。

当电容器内的电荷全部放出时，会在被夹持的工件上产生瞬时高温，达到点焊的效果。

4. 注意安全：使用电容焊机时，应戴手套、护目镜等防护用品，以免引起电击或眼睛受伤。

电容点焊机制作简单，成本低，但需要注意的是，其点焊质量与手动操作有关，需要熟练掌握。

同时，焊接的材料、电容电压等也对焊接效果有影响，需要根据实际情况进行调整。

电焊机的制作方法

电焊机的制作方法简介电焊机是一种常见的工业设备，主要用于将金属材料进行焊接，使其连接在一起。

它利用电弧的高温将金属材料熔化，并通过熔化的金属形成强力的连接。

本文将介绍一个简单的电焊机的制作方法。

材料清单以下是制作电焊机所需的材料清单：1.电源变压器2.整流二极管3.电解电容器4.电焊棒5.电线6.铁片7.开关8.电焊面罩9.电焊手套10.螺丝刀11.铅锡焊制作过程步骤1：组装电源变压器首先，我们需要将电源变压器组装起来。

从电器店购买一个合适的电源变压器，并根据说明书正确地连接主要部件。

确保所有的连接都牢固可靠，并且没有松动的部分。

步骤2：添加整流二极管和电解电容器电焊机需要一个直流电源来产生电弧，因此我们需要添加整流二极管和电解电容器来将交流电转换为直流电。

将整流二极管和电解电容器根据电路图连接到电源变压器上。

确保每个部件的正负极连接正确，并且连接紧固。

使用铅锡焊在电路连接处焊接以确保电流的通畅。

步骤3：安装开关和控制面板为了方便操作电焊机，我们需要安装一个开关和控制面板。

选择一个合适的开关，将其连接到电路中断线上。

将控制面板放置在适当的位置，并将开关和其他控制元件连接到面板上。

确保开关可以方便地打开和关闭，并且面板上的控制元件可以操作。

步骤4：制作焊接头电焊机的焊接头是用于将电焊棒与工件连接的部分。

使用铁片制作一个焊接头，确保焊接头是平整的，并且能够稳固地夹住电焊棒。

将焊接头连接到电焊机的输出端，并确保连接牢固可靠。

根据需要调整焊接头的形状。

步骤5：测试和调整在使用电焊机之前，需要进行测试和调整。

首先，确保电焊机的所有连接都牢固可靠，没有松动的部分。

然后，连接电焊机并打开开关。

测试电焊机的输出是否正常，并根据需要调整电流强度。

确保电焊机能够正常工作并产生理想的焊接效果。

注意事项在制作和使用电焊机时，需要注意以下事项：1.安全第一：使用电焊机时必须佩戴电焊面罩和电焊手套以保护眼睛和手部免受电弧的伤害。

点焊机原理及自制

点焊机原理及自制
点焊机是一种利用电流将金属两个接触面局部加热的设备。

其原理是利用电流经过接点时产生的焊接热量，使接点处的金属迅速升温并熔化，然后通过压力将两个金属材料连接在一起。

点焊机的自制可以分为以下几个步骤：
1. 材料准备：准备两块需要焊接的金属材料、铜头电缆、电源线以及电阻和电容等。

2. 搭建焊接电路：将电源线的两个端口与电阻连接，再将电容连接至电阻的一端。

然后将这一端连接至铜头电缆的一端，另一端连接至电源。

通过这样的电路搭建可以实现电流传输和控制。

3. 调试电流：通过调整电源的电流大小来控制焊接时的热量。

电流过小无法达到熔化金属的温度，电流过大则会导致过度热熔并可能烧毁焊接材料。

因此需要根据具体的材料特性来调试合适的电流。

4. 进行焊接：将需要焊接的两个金属材料放在电极头的两侧，然后按下按钮使电流通过金属接触点进行加热。

加热时需将适当的压力施加在接触面上，以确保金属材料能够完全接触并达到熔化温度。

5. 完成焊接：当金属接触点瞬间达到熔化温度时，释放按钮停止电流传输。

金属瞬间凝固后就完成了焊接。

此时可以松开压
力，并用其他方法加固焊接部位，以保证焊接的牢固性和可靠性。

通过以上步骤，我们可以自制一个简易的点焊机来实现金属材料的焊接。

但是在自制过程中需要注意安全问题，尽量使用绝缘材料保护自己，确保电路和设备的可靠性。

储能式点焊机原理

储能式点焊机原理储能式点焊机原理是一种常见的电阻点焊机组合。

通过储能方式存储高压电位，释放高压电位，完成物体的点焊过程。

在车身制造、电气设备制造、电池制造、电子器件制造等行业中广泛应用，下面就来详细了解该原理的具体步骤。

第一步：储能储能式点焊机首先需要将能量储存起来。

这时，交流电源将电能输送到储能电抗器中，使电抗器内部的磁场能量不断增加，直到储能电容器完全充电，储存了电能。

储能电容器通常使用的是大容量的电容器，其容量大小可根据实际需要进行选择。

第二步：放电当需要进行点焊操作时，储能器内储存的高电压电能需要释放出来，此时需要使用高压开关。

高压开关具有快速的响应速度和高耐受电流，可以将储能器内的高电压电能通电导线进行电流放电。

高电压电能的快速流动，在储能器内建立了一个高强度的电弧，使导线表面的金属过渡到液态状态，形成了点焊点。

第三步：控制点焊操作完成后，需要对点焊过程进行控制。

通过高精度的控制器，可以控制点焊电流、时间等参数。

控制器可以根据需求对点焊功率和点焊时间进行调整。

这种储能式点焊机可以快速进行反复的点焊操作，提高生产效率，同时还可以实现同一产品批次中点焊焊点规格的一致性。

不同点焊机具有不同的主要特点。

储能式点焊机具有快速点焊速度、较大的点焊力度和长时间的操作时间。

因此，它们可以在较短的时间内完成高效的点焊操作。

此外，储能式点焊机的使用寿命较长，且维护容易。

总体而言，储能式点焊机原理是通过将电能储存起来，在需要进行点焊操作时将电能释放出来，通过高压开关使导线表面的金属过渡到液态状态，形成点焊点完成点焊操作的过程。

在实际应用中，这种点焊机类型具有高效、长寿、易于维护等优点。

简易制作电容储能式电池点焊机

电容储能式电池点焊机真是太简单了,家里随便清出的电子垃圾都能做一个。

这里给大家介绍一下，人人都能自己焊电池。

电源部分，可以随便找家里没用的电子垃圾，比如路由器、光猫、笔记本电脑等电源置配器，如果这些你都没有,那就直接从电池引12—60V 电压出来也可以,从变换器引出12V电压也可以。

电容部分最好是找到老旧功放机电源部分，那里面几颗大电容就够用了。

总容量20000UF以上最好。

请看我的试验图。

我这里用24—40伏电压，24000UF电容，可以焊0.1—0.2厚的镍带。

原理电路图如下，通过电阻R给电容充电，这个电阻的作用是点焊时保护电源，不让电源因为短路而损坏，电容充满电后按下开关,给焊针大电流放，达到焊接目的。

如果用接触器切换充放电，这个电阻是可以去掉的，那样充电的时间就更快。

这电路的好处是放电时由电容的容量控制放电电流和放电时间，只要调整接入的电容个数，不需要另外增加时间控制电路，这样制作就非常简单，成本低廉。

简易电焊机的制作方法

简易电焊机的制作方法电焊是一种常见的焊接方法，可以有效地连接金属部件。

简易电焊机是一种简单易制作的电焊设备，适用于家庭和小型工作场所。

下面介绍一种制作简易电焊机的方法。

步骤一：准备工具和材料制作简易电焊机需要以下工具和材料：- 电缆- 电焊头- 铁板- 电阻丝- 热缩管- 镊子- 焊接剂- 满足电焊电流要求的电源（电池或变压器）步骤二：剪切和整理电缆用剪刀或钳子将电缆剪成所需的长度。

然后，用剥线钳去掉电缆两端的绝缘层。

将裸露的铜线用镊子捏成一个弯曲的环，以便连接到电焊头。

步骤三：制作电阻丝加热器将电阻丝缠在铁板上，将两端的铜线焊接到电阻丝上。

这样就可以制作出一个简单的电阻丝加热器。

可以通过改变电阻丝的长度和电阻来调节电焊机的功率。

用裁剪好的热缩管包裹电阻丝，以保护人体免受触电的风险。

步骤四：连接电焊头将电缆和电焊头连接在一起。

将裸露的铜线插入电焊头中，然后紧固螺钉以保持连接。

请注意，电焊头必须正确接线，否则电焊效果不好，甚至可能造成人身伤害。

步骤五：搭建电焊机将电源（电池或变压器）连接到电焊机上。

连接电缆和电源，注意极性。

将电阻丝加热器连接到电源上，然后连接电焊头。

步骤六：测试电焊机将两个金属部件放在一起，用电焊剂涂抹在接缝处，然后将电焊头轻轻按在金属部件上。

打开电源，就可以进行焊接了。

总结制作简易电焊机需要一些手工技能和电子知识。

需要注意安全，尽量避免触电。

对于初学者来说，可以购买现成的电焊机，或者在有经验的人的指导下制作电焊机。

电焊是一种有用的技能，可以用于修理和制造许多物品。

制作点焊机的最简单方法

制作点焊机的最简单方法嘿，你知道点焊机吗？那可是个超级实用的小工具呢！想自己动手制作一个点焊机？没问题，今天就来给你分享制作点焊机的最简单方法。

咱先说说点焊机的作用吧。

它就像一个神奇的小魔法师，能把两个金属片紧紧地焊接在一起。

这可太厉害了，有了它，你可以自己动手修理一些小物件，或者制作一些有趣的小玩意儿。

想象一下，你拿着自己制作的点焊机，把那些零散的金属片变成一个坚固的整体，那该有多有成就感啊！制作点焊机，首先得准备好材料。

你需要一个变压器，这就好比点焊机的心脏，为它提供强大的动力。

还需要一些电线、电极、开关等。

电线就像点焊机的血管，把电流输送到各个部位。

电极呢，就像是点焊机的手，直接和金属片接触，进行焊接。

开关则是点焊机的指挥官，控制着电流的通断。

准备好了材料，接下来就开始动手制作吧。

把变压器的次级线圈拆下来，根据自己的需要调整线圈的匝数。

这就像给点焊机量身定制一套衣服，要合适才行。

然后，把电线连接到变压器的次级线圈上，注意要连接牢固哦，不然电流可就不听话了。

接着，安装电极，可以用一些铜棒或者石墨棒来制作电极，它们的导电性都非常好。

最后，装上开关，一个简单的点焊机就大功告成啦！制作点焊机的过程中，一定要注意安全哦。

电流可不是闹着玩的，一不小心就会被它“咬”一口。

所以，在操作的时候，一定要戴上绝缘手套，穿上绝缘鞋。

还要确保周围环境干燥，避免发生触电事故。

这就好比在战场上，你要穿上铠甲，才能保护自己不受伤害。

制作好点焊机后，你可以试着用它来焊接一些小金属片，看看效果怎么样。

如果焊接不牢固，可以调整一下电极的压力或者电流的大小。

这就像在画画的时候，你可以不断地调整颜色和笔触，直到画出一幅满意的作品。

总之，制作点焊机并不难，只要你有耐心，有动手能力，就一定能成功。

自己动手制作的点焊机，不仅实用，还能让你感受到创造的乐趣。

还等什么呢？赶紧行动起来吧！。

P2805储能式电焊机的电路图

P2805储能式点焊机的电路图本文介绍一种储能式点焊机的电路部分，本图只是用于维修用切勿用于产品制造，转载请说明出处。

图1. 点焊机的控制板电路上图为点焊机的控制电路，弱电部分的。

控制可控硅的导通以及焊接时放电。

下面简单说一下各个插头的作用：1.插头J1用于控制充电电压的调节及反馈。

J1的3，4，5脚接一个电位器，用于设定充电的高低。

2脚接的是充电电容的正端，检测充电电压。

1脚用于焊接期间关断充电电路。

2.插头J2由于控制充电可控硅。

1，2脚输入交流20伏的控制电源。

3，4，5，6脚接可控硅触发脚，控制可控硅的导通。

3.插头J3用于控制焊接期间的放电。

3，2脚接一个微动开关，控制焊接时放电，1脚接焊接时放电可控硅的触发脚。

下图为点焊机的供电电源部分电路图:图2.主供电电源电路220伏交流电经过16安的断路器加到主变压器上，其中短路器电源指示灯，辅助电源保险装在有控制面板上。

主变压器输出两路电压，20Vac去控制控制板的控制电源端，380Vac去可控整流桥给储能电容充电。

图3是点焊机的主电路的电路图。

380Vac经过可控整流桥，再通过1500W的炉丝给三组电容充电。

每组电容有10个330uF耐压450V的电容并联组成。

每组电容正端接有16安培的保险丝，用于一旦电容短路时的保护。

而放电时，则从电容的正端，经过保险，到焊接变压器的一端，而变压器的另一端则由3,4,5,6脚接入控制箱，在控制箱内经过一半桥的一个二极管，再接到焊接放电可控硅，然后经由13,14,15,16脚出控制箱，接到电容的负端。

焊接时放电的电流流过焊接变压器的初级，在焊接变压器的次级感应出低压的大电流流过焊接缝，从而产生热量融化金属，将器件上下壳焊接上。

焊接时将选择开关拨到充电一侧，这时整流桥的可控硅可以正常触发，而重新调节充电电压时，先将开关拨到放电端，将电容上的电压降低，然后拨回充电端进行调节。

图3. 点焊机的主电路机器不用或则维修时，将开关拨到放电端，以免被电容上残存的电荷被电击。
