模板水滴式粉碎机介绍
流水式粉碎机

流水式粉碎机流水式粉碎机产品介绍落地流水式粉碎机又名高性能粉碎机、体积小、造型美观、移动便利、操作简单,特别构架运转振动、噪音、安全性高、性能稳定、卫生干净、损耗极低、效率高、细度精准可调;与药物接触部分用不锈钢制作,符合卫生标准,除制细粉外,还可制煎汤剂用的粗颗粒饮片(用粗颗粒饮片煎煮汤药,可提高饮片有效成分的溶出率,节省大量药材),对中西药物、珍珠、化工原料子、食品原料子、矿物、土壤、粮食、煤炭、试验原料子有极理想的粉碎效果,是粉碎脆性物料的首先机型。
是诊所、门诊部、小型医院、专科医院、医院药房药店,讨论所、试验室、试制室、大中专院校、科研单位、商场、家庭粉碎的理想设备。
型号:LX—08A电机功率:1500W电压:220V主轴转速:12000r/min产品细度:60—80mm生产本领:3—15kg/h重量:8kg外形尺寸:300*170*400流水式粉碎机流水式粉碎机流水式粉碎机使用注意事项1、检查粉碎腔内是否有异物(开机前必须为空),接通电源。
2、拧紧上盖和粉碎腔的蝶形螺帽。
3、启动电机,空机转动1—2分钟,然后从进料盘中渐渐喂入所打物料,喂料不宜过快过多。
4、如遇物料卡住,电机不转,请立刻关闭,以免电机烧毁,待清除所卡物料后,连续使用。
5、本机在使用过程中严禁打开上盖和用手伸入粉碎腔内。
6、本机系干式粉碎机,不宜粉碎潮湿物和油腻物。
7、请用户依据所需更换不同筛网。
8、本机采纳过热保护器,如电机负载过大,会自动停机,如连续操作,请重新按下保护器。
9、在本机工作过程中,电流不得大于15安培。
流水式粉碎机流水式粉碎机常见故障产生原因及排出方法故障产生原因排出方法(必须切断电源才略进行以下操作)通电后电机不转动1、电源接触不良或插头松动。
2、电源开关接触不良3、微动开关接触不良4、热保护器失灵1、修复电源或调换接头2、修理或更换开关3、调整微动开关4、更换热保护器通电后电机转动过慢或不转并产生振动1、机械部分卡住(粉碎机槽内有异物)2、离心器没有打开3、电源电压过低1、清除粉碎槽内异物,开机先空转半分钟后再渐渐喂料2、调正电源电压电机机壳表面过热1、负荷过大2、电机潮湿3、电源电压过低1、削减工作压力2、干燥电机3、调正电源电压换向器表面产生环火或较大火花1、换向器表面不止滑1、清除换向器表面杂物。
水滴粉碎机工作原理

水滴粉碎机工作原理一、引言水滴粉碎机是一种常见的粉碎设备,广泛应用于农业、饲料加工、制药等领域。
本文将介绍水滴粉碎机的工作原理及其重要组成部分,以便更好地理解其工作过程。
二、水滴粉碎机的工作原理水滴粉碎机主要由进料口、粉碎腔、排料口、电机等组成。
其工作原理可以概括为:通过电机带动转子高速旋转,进料口引入物料后,物料在转子的作用下受到撞击、剪切和摩擦力的作用,从而达到粉碎的目的。
具体来说,水滴粉碎机的工作过程可以分为以下几个阶段:1. 物料进料阶段物料通过进料口进入粉碎腔,在进入之前需要经过预处理,如除杂、除铁等操作。
进料口通常设置有进料导板,以引导物料进入粉碎区域。
2. 物料粉碎阶段物料进入粉碎腔后,受到转子高速旋转的冲击力,物料与转子上的锤片产生剧烈的碰撞,同时受到锤片的剪切和摩擦作用。
这些作用力使物料逐渐粉碎,并通过筛网的作用,将符合要求的颗粒通过排料口排出。
3. 物料排出阶段粉碎后的物料通过排料口排出,初步完成了粉碎过程。
排料口通常设置有排料导板,以控制物料的排出速度和方向,确保物料的顺利排出。
4. 电机驱动整个过程中,水滴粉碎机的转子由电机驱动。
电机通过皮带、联轴器等传动装置,将动力传递给转子,使其高速旋转。
电机的功率和转速是影响粉碎效果的重要因素之一。
三、水滴粉碎机的重要组成部分1. 转子转子是水滴粉碎机的核心部件,由主轴、锤片、轴承等组成。
转子的设计和制造直接关系到粉碎效果和设备的可靠性。
锤片是转子上的重要部件,其数量、形状和材料的选择会影响粉碎效果。
2. 筛网筛网是水滴粉碎机的另一个重要组成部分,其作用是控制物料的粒度大小。
筛网的孔径大小可以根据需要进行调整,以满足不同颗粒大小的物料要求。
3. 进料口和排料口进料口和排料口是物料进出水滴粉碎机的通道。
其设计和布置对物料的流动和粉碎效果有重要影响。
进料口和排料口通常配有导板,以控制物料的进出方向和速度。
4. 电机电机是驱动水滴粉碎机转子旋转的动力来源。
水滴式饲料粉碎机的设计

摘要锤片式粉碎机是转子在高速旋转工况下工作的机械,如其他高速旋转机械一样,存在静态不平衡问题,也存在旋转工况下的动态不平衡问题,这不可避免地要在运转产生振动和噪声,从而对粉碎机的安装基础、自身结构、使用性能(能耗、效率)及工环境带来不利影响。
根据动静平衡原理,采用了改变锤片的在轴上的布置方式,将原来的非对称式改为较易建立动静平衡的对称交错排列,并运用了传统的平衡校验方法对改进后的转子进行了验算,从而建立了基本上的动静平衡。
考虑了不平衡量大小和不平衡位置对转子系统振动的影响;校核了结构的强度,得到了机座结构的静刚度值和动刚度值。
分析结果表明不平衡度对整机的震动和强度有较大影响。
应用机械优化设计理论,探讨了利用动静平衡原理进行结构动态优化设计,优化效果比较显著;最后针对影响锤片式机动态特性的其它因素,提出了减振措施。
所得结论为粉碎机产品的减振降噪设计以及转子的动静平衡校验提供理论依据时,通过对锤片式粉碎机结构动态优化设计方法的研究,为今后相似类型旋转机械的优化设计提供一个工程参考。
关键词:锤片式粉碎机;动态特性;动态优化设计;动静平衡。
AbstractHammer mill is a high-speed rotation of rotor operating conditions in the work of machinery, like other high-speed rotating machinery, the existence of static imbalance, but also the dynamics of rotating unbalanced conditions, which inevitably arise in the operation vibration and noise, so the installed base of the mill, its own structure, the use of performance (energy efficiency) and a negative impact on work environment. According to the principle of static and dynamic balance, using a hammer to change the axis of the layout in the original non-symmetric static and dynamic balance changed to be easier to establish symmetry with staggered, and the use of the traditional method of checking the balance of the improved rotor were checked,Basically, in order to set up the static and dynamic balance. Taking into account the size and imbalance unbalance location of the vibration of rotor system; check the structural strength, by the base structure of the value of static stiffness and dynamic stiffnes s values. Analysis of results showed that the imbalance of the whole intensity of the shock and have a greater impact. Application of mechanical optimal design theory, to explore the use of static and dynamic balance between the principle of dynamic optimization of structural design and optimization of a significant effect; final hammer against the impact of the dynamic characteristics of machines and other factors, the measures proposed by the vibration.The conclusions for the mill products, as well as noise and vibration reduction design of static and dynamic balance of rotor check and provide a theoretical basis, through the hammer mill on the structural dynamic optimization design study for future similar to the type of optimum design of rotating machinery to provide a reference works.Keywords: hammer mill;dynamic characteristics;dynamic optimization of the design;static and dynamic balance.目录摘要.................................. 错误!未定义书签。

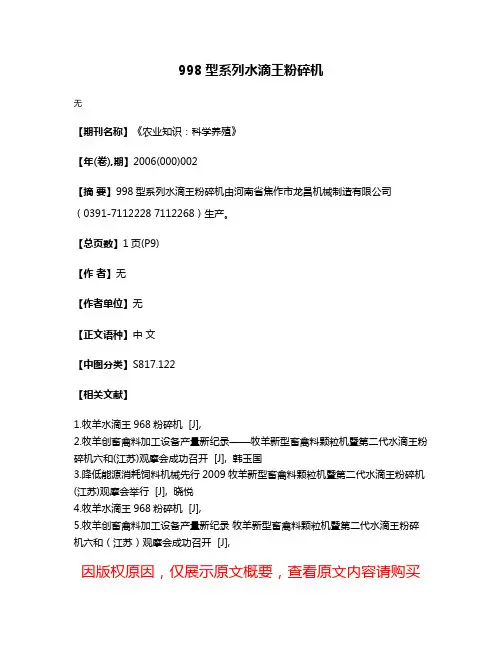

998型系列水滴王粉碎机

998型系列水滴王粉碎机
无
【期刊名称】《农业知识:科学养殖》
【年(卷),期】2006(000)002
【摘要】998型系列水滴王粉碎机由河南省焦作市龙昌机械制造有限公司(0391-******* 7112268)生产。
【总页数】1页(P9)
【作者】无
【作者单位】无
【正文语种】中文
【中图分类】S817.122
【相关文献】
1.牧羊水滴王968粉碎机 [J],
2.牧羊创畜禽料加工设备产量新纪录——牧羊新型畜禽料颗粒机暨第二代水滴王粉碎机六和(江苏)观摩会成功召开 [J], 韩玉国
3.降低能源消耗饲料机械先行2009牧羊新型畜禽料颗粒机暨第二代水滴王粉碎机(江苏)观摩会举行 [J], 晓悦
4.牧羊水滴王968粉碎机 [J],
5.牧羊创畜禽料加工设备产量新纪录牧羊新型畜禽料颗粒机暨第二代水滴王粉碎机六和(江苏)观摩会成功召开 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。
水滴式粉碎机

水滴式粉碎机简述摘要:锤片式粉碎机是目通用性最广对饲料湿度敏感性小,调节粉碎度方便、质量好、使用维护方便。
水滴形粉碎室又有提高生产效率降低电耗的优点。
本文介绍了粉碎机的发展过程。
并通过图及文字说明介绍了水滴式粉碎机基本组成、各构件的主要作用、锤片排列方式、工作原理、工作过程。
还有水滴式粉碎机的优点和缺点。
关键词:水滴形粉碎机;粉碎;锤片前言在中国,公元前两千多年就出现了最简单的粉碎工具——杵臼。
杵臼进一步演变为公元前200~前100年的脚踏碓。
这些工具运用了杠杆原理,初步具备了机械的雏形,不过,它们的粉碎动作仍是间歇的。
最早采用连续粉碎动作的粉碎机械是公元前四世纪由公输班发明的畜力磨,另一种采用连续粉碎动作的粉碎机械是辊碾,它的出现时期稍晚于磨。
公元二百年之后,中国杜预等在脚踏碓和畜力磨的基础上研制出了以水力为原动力的连机水碓、连二水磨、水转连磨等,把生产效率提高到一个新的水平。
这些机械除用于谷物加工外,还扩展到其他物料的粉碎作业上。
近代的粉碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。
1806年出现了用蒸汽机驱动的辊式破碎机;1858年,美国的布莱克发明了破碎岩石的颚式破碎机;1878年美国发展了具有连续破碎动作的旋回破碎机,其生产效率高于作间歇破碎动作的颚式破碎机;1895年,美国的威廉发明能耗较低的冲击式破碎机。
与此同时,粉磨机械也有了相应的发展,19世纪初期出现了用途广泛的球磨机;1870年在球磨机的基础上,发展出排料粒度均匀的棒磨机;1908年又创制出不用研磨介质的自磨机。
二十世纪30~50年代,美国和德国相继研制出辊碗磨煤机、辊盘磨煤机等立轴式中速磨煤机。
这些粉碎机械的出现,大大提高了粉碎作业的功效。
但是,由于各种物料的粉碎特性互有差异,不同行业对产品的粒度要求也彼此不同,于是又先后创制出按不同工作原理进行粉碎作业的多种粉碎机械,如轮碾机、振动磨、涡轮粉碎机、气流粉碎机、风扇磨煤机、砂磨机、胶体磨等。
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理

水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理水滴式锤片粉碎机是一种专门用于粉碎颗粒材料的设备。
其工作原理是将需要粉碎的材料放入粉碎机的进料口,通过旋转的锤片将材料击打碾磨,使其变为较小的颗粒。
具体工作流程如下:1.进料:将需要粉碎的材料通过进料口投入粉碎机。
通常,材料会通过给料装置均匀地投入,以保证粉碎效果的均匀性。
2.粉碎:一旦材料进入粉碎机,它会被旋转的锤片击打和碾磨。
锤片通常有多片,装在旋转的轴上,以增加击打的效果。
3.过筛:被击碎的颗粒经过旋转的筛网,较大的颗粒会被筛网挡住,只有较小的颗粒通过筛孔,形成所需的粉碎颗粒大小。
4.出料:通过筛孔通过的粉碎颗粒从出料口排出,而较大的颗粒则会被重新送回粉碎机进行再次粉碎。
CPM 3000型制粒机CPM 3000型制粒机是一种用于将材料制成颗粒状的设备。
其工作原理主要包括以下几个步骤:1.打湿料进料:制粒过程的第一步是将干燥的材料放入制粒机的进料口。
有时需要将材料打湿,以增加粒子的粘合力。
2.挤压颗粒:材料从进料口进入制粒机后,会与刀片或压板接触,切割或压制成一定形状的颗粒。
3.切割:切割刀或切割系统会将挤出的材料切割成所需的颗粒长度。
4.干燥:切割后的颗粒通常会有一定的水分,需要通过烘干设备将其去除,使颗粒变得干燥。
5.冷却和筛分:干燥的颗粒通过冷却设备,以降低其温度,然后通过筛分设备,分离出不同粒径的颗粒。
BLT系列空压机BLT系列空压机是一种用于产生高压气体的设备,其工作原理如下:1.空气进气:空气经过进气口进入空压机。
通常,空气需要经过过滤装置,去除其中的固体颗粒和水分,以保护设备。
2.压缩气体:进入空压机的空气经过压缩装置,通过一个或多个压缩机,使气体被压缩到所需的压力。
3.气体冷却:压缩后的气体通常会升高温度,需要通过冷却装置,将气体冷却至设定的工作温度。
常用的冷却方式有空冷和水冷两种。
4.气体储存:冷却后的气体会进入气体储存设备,通常是一个气体储罐或压力容器。
流水式粉碎机设备工艺原理

流水式粉碎机设备工艺原理流水线粉碎机是一种专门用于各种物料粉碎和再造的工业设备,具有很高的自动化程度和高效率。
它广泛用于化工、食品制造、医药、造纸、塑料、橡胶等行业。
本文将介绍流水式粉碎机的基本设备工艺原理,包括其结构、工作原理和应用范围。
设备结构流水式粉碎机主要由粉碎腔、旋转刀盘、定刀、喷嘴、材料输送系统、集尘系统等部分组成。
其中,粉碎腔为钢制,其内部工作表面覆盖有耐磨钢板,以保证其耐用性。
旋转刀盘和定刀间相互配合,并由电机驱动,以实现粉碎过程中物料的加工和输出。
喷嘴用来喷洒液体或气体,以减少粉尘的产生。
材料输送系统用来将需要粉碎的物料输送到粉碎腔内。
集尘系统则是收集剩余的小颗粒,减少粉尘污染。
工作原理在正常的使用过程中,材料输送系统将物料输送到粉碎腔内。
物料经过粉碎腔前部喷口喷出液体或气体,制造薄膜状物料,使得物料与刀片的接触面积越大,从而达到更有效的粉碎效果。
物料在粉碎腔内被旋转刀盘和定刀剪断、撕碎,同时受到强烈的撞击力,使其变成小颗粒状。
此时,粉碎腔内也将产生大量的粉尘,通过适当加强侧部的气流,粉尘被集中收集到集尘系统中。
由于流水式粉碎机的制造工艺比较复杂,因此漏粉量较低,而生产效率也会得到很大的提高。
此外,利用粉碎机产生的小颗粒,可以通过其他工艺部件进行分离和再利用,大大减少了原材料的浪费,也促进了资源利用的效率。
应用范围流水式粉碎机被广泛应用于以下几个领域:医药行业在药品生产过程中,制造出一些原料通常需要进行特定的粉碎工序,以达到所需的粒度和扩散效应。
例如,医药品制造过程中的中药提取、微粉制备、药片制造等,都需要流水式粉碎机来完成。
食品制造业在食品制造业中,流水式粉碎机通常用于谷物粉碎、食品、香料、食用菌的加工和加工等。
例如,在豆腐生产过程中,通过粉碎过的黄豆才能更好地制造出口感更佳的豆腐。
此外,在巧克力工业中,用于将固体巧克力破碎成小颗粒,以便于制作的过程。
化工和塑料行业在这些行业中,流水式粉碎机通常用于制造塑料颗粒、密封材料、橡胶、再生塑料以及其他化学制品等。
改进水滴形粉碎室结构初探

改进水滴形粉碎室结构初探钱月仁;周家新【期刊名称】《饲料工业》【年(卷),期】1991(12)11【摘要】我厂是生产9SJ-750、9SJ-600型配合饲料加工机组以及多种饲料粉碎机的专业厂家。
其中9SJ-750型配合饲料加工机组中的粉碎机,进料方式采用轴向自吸,粉碎室结构采用了水滴形结构。
这种粉碎室结构是较为先进的,但是否还有再改进的可能呢?对此,我们做了初步试验和探索。
为了仍能保持破坏物料环流层的作用及以在粉碎室顶部保持非规律性碰撞的特性,故而改动时,对水滴形粉碎室的形状,基本上保持了原样,只在水滴形粉碎室顶部的筛片夹板作了改动(见图1),以及在室顶部增加了一块顶齿板(见图2)。
顶齿板两侧有长的方槽,可以方便地装进改动后的筛片夹板上。
改动后的筛片夹板形状要比原来的筛片夹板大一些,目的是使顶齿板能保持一定的大小,从而能保证达到一定的使用功能。
改进后的水滴形粉碎室的结构,见图3。
【总页数】2页(P44-45)【关键词】饲料;加工机械;配合饲料;粉碎机【作者】钱月仁;周家新【作者单位】浙江省德清机械厂【正文语种】中文【中图分类】S817.121【相关文献】1.柴油机超小型水滴形预燃室的研究 [J], 常汉宝;李育学;安士杰2.不同边界条件下水滴形钢结构主塔斜拉桥地震响应研究 [J], 程金泉3.高效水滴型锤片式粉碎机的原理与应用初探 [J], 赵刚;郑立群;杨树森;荆琪4.独塔斜拉桥水滴形钢结构主塔力学特性 [J], 周长青;赵锐;崔德永;梁斌;聂宁波5.FSSP8020型水滴形齿爪粉碎机的设计 [J], 崔相全;李寒松;贺晓东;张宗超;赵峰;郭大勇因版权原因,仅展示原文概要,查看原文内容请购买。
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理

水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理水滴式锤片粉碎机:水滴式锤片粉碎机是一种广泛应用于粉体、颗粒物料制备的设备。
其主要由机体、转子、锤片、进料口、出料口等部分组成。
工作原理是利用锤片对物料的高速撞击和剪切力,使物料破碎、粉碎。
这种粉碎机的工作模式类似于水滴击打石头,锤片犹如水滴,以极高的速度和能量冲击物料,使其受到撞击和剪切力的双重作用而破碎。
CPM 3000型制粒机:CPM 3000型制粒机是一种专门用于制备颗粒状物料的设备。
其工作原理是首先将原料粉体通过投料口进入转动的滚筒中,滚筒内壁装有多个突起物,可以促进原料的粘附和团块的形成。
随后,通过调整滚筒的速度和温度等因素,可以将团块进一步固化,形成所需的颗粒状物料。
这种制粒机能够有效地将粉体原料转化为易于储存和运输的颗粒状产品。
BLT系列空压机:BLT系列空压机是一种提供压缩空气的设备。
它通过吸入空气并将其压缩后,提供压力较高的空气输出。
这种压缩空气可以用于驱动气动设备、充气等。
其工作原理主要是通过电动机和压缩机构成的系统,将空气吸入后进行压缩,然后输出。
BLT系列空压机的性能和效率可以通过不同的参数进行调整,如工作压力、排气量、效率等。
总结:以上三种设备各自有着独特的工作原理,适用于不同的生产需求。
水滴式锤片粉碎机适合于对物料进行轻度破碎和粉碎;CPM 3000型制粒机则适用于将粉体原料转化为颗粒状产品;BLT系列空压机则是提供压缩空气的主要设备。
在实际生产中,要根据具体需求和条件选择合适的设备,并合理运用其工作原理,以达到最佳的生产效果。
流水式中药粉碎机

流水式中药粉碎机基本介绍流水式中药粉碎机、低噪音物料粉碎机,又名高性能中药粉碎机、锤式粉碎机、锤片式粉碎机、多功能粉碎机,体积小,造型美观,特别构架,运转绝无震惊,性能稳定,操作简洁,卫生干净,噪音低,粉碎机价格低,细度精确可调,药物损耗低,效率高,平安性高,与药物接触部分用不锈钢制作,符合卫生标准,除细粉外,还可以煎汤剂用的粗颗粒饮片(用粗颗粒饮片煎煮汤药,可提高饮片有效成分的溶出率,节约大量药材)对中西药物、珍宝化工原料、食品原料、矿物、土壤、粮食、煤炭、试验原料有极抱负的粉碎效果。
是粉碎脆性物料的首先机型。
诊所,门诊部、小型医院、专科医院、医院药房、药店、讨论所、试验室、试制室、大中专院校、科研单位、商场、家庭粉碎的抱负设备。
留意事项1、检查粉碎腔内是否有异物(开机前必需为空),接通电源。
2、拧紧上盖和粉碎腔的蝶形螺帽。
3、启动电机,空机转动1-2分钟,然后从进料盘中慢慢喂入所打物料,喂料不宜过快过多。
4、如遇物料卡住,电机不转,请马上关闭,以免电机烧毁,待清除所卡物料后,连续使用。
5、本机在使用过程中严禁打开上盖和用手伸入粉碎腔内。
6、本机系干式粉碎机,不宜粉碎潮湿物和油腻物。
7、请用户依据所需更换不同筛网。
8、本机采纳过热爱护器,如电机负载过大,会自动停机,如连续操作,请重新按下爱护器。
9、在本机工作过程中,电流不得大于15安培。
常见故障故障产生缘由排解方法(必需切断电源才能进行以下操作)通电后电机不转动1、电源接触不良或插头松动。
2、电源开关接触不良3、微动开关接触不良4、热爱护器失灵1、修复电源或调换接头2、修理或更换开关3、调整微动开关4、更换热爱护器通电后电机转动过慢或不转并产生振动1、机械部分卡住(粉碎机槽内有异物)2、离心器没有打开3、电源电压过低1、清除粉碎槽内异物,开机先空转半分钟后再渐渐喂料2、调正电源电压电机机壳表面过热1、负荷过大2、电机潮湿3、电源电压过低1、削减工作压力2、干燥电机3、调正电源电压换向器表面产生环火或较大火花 1、换向器表面不光滑1、清除换向器表面杂物技术参数型号电机功率(kw)转速(r/min)电压(v)细度(目)产量kg/h重量(kg)体积(mm)HJ-102.2284022060-20010-3025500×170×550。
粉碎机详细分类

粉碎机详细分类粉碎机的分类按粉碎机的进料方向,可分为切向喂料式、轴向喉料式和径向暇料式二种。
按某些部件的变异分类可分为两种类型:水滴形粉碎式粉碎机和元筛式粉碎机。
①切向喂人式粉碎机。
该机型是一种通用型粉碎帆,出切线方向喂人物料,在卜机体亡安有齿板,故筛片包角一般为180。
u可以粉碎谷粒、泊饼粒、秸秆等各种物料,常附有卸料用的集料简和风机、广泛用于农村及小型物料粉碎加工企业中。
②轴向喂入式粉碎机:多为自吸喂入式(靠转子内安装的四个叶片起风机作用),转子周围内有包角为360。
的筛片(环筛或水滴形筛)。
这类粉碎机若在进料斗勺机壳衔接处装有动刀和定刀,秸秆物料进入粉碎室时先被切城碎段,以利于加工秸秆物料。
本文出自:③径向(项部)喂入式粉碎机:该机型的特点是整个机体左朽对称,转子可正反转工作*当锤片一侧磨损后,可改变进料的进料导向机构,以改变物料喂料方向.同时改受转子旋转方向,可不需停车拆卸即可实现锤片倒换;筛片边角较大(约300。
),有利于出料;进出料口可功界隔绝,便于白动控制生产过程,多用于大、小型物料粉碎厂缺点是只能用于粒料的粉碎。
④水滴形粉碎式粉碎机:水滴形粉碎可以破坏影响筛理能力的环流层,从而提高了粉碎效率,降低了能耗。
按结构个同又有全筛式和部分齿板式。
部分齿板式270。
角的筛片,共余的上部直线部分为齿板⑤大筛式粉碎机:出机体、转子、控制室和风机等组成。
作业时,物料靠白重及负压从喂入门进入粉碎空,受到高速回转的转7—的锤片和粉碎家上的齿板的作用,而被击碎、剪切碎和磨碎,粉粒在风机的负压作用下沿轴向被吸出,当经过控制轮时被补充粉碎。
成品的粒度通过调节控制轮与衬套的间隙控制。
它主要用于经过预粉碎的贝壳的粉砷。
用该机粉碎贝壳pJ减少锤片的磨损,并可提高产量,减少电耗。
1、超微粉碎机工作原理物料与研磨介质同装入弹簧支撑的磨筒内,电动机通过挠性轴套带动激振器中的偏心轮旋转,产生周期性的激振力,使磨机简体在支撑弹簧上产生高频振动,磨机简体获得了近似圆的椭圆运动,通过研磨介质本身的高频振动、自转运动及旋转运动,使研磨介质之间、研磨介质与筒体内壁之间产生强烈的冲击、研磨、剪切等作用而对物料进行有效粉碎。
高效水滴式粉碎机设备工艺原理

高效水滴式粉碎机设备工艺原理引言粉碎是一种广泛应用于工业生产中的加工方法,常用于将固体物料加工成微粉或粉末。
在这些应用中,粉碎机设备是不可或缺的,它们以不同的方法将原料加工成所需的颗粒大小和形态。
随着科技的发展,粉碎机的种类不断增加、技术不断改良和完善。
其中,水滴式粉碎机具有加工效率高、处理范围广、粉碎质量好等优点,逐渐成为很多行业的选择。
本文将介绍水滴式粉碎机设备的工艺原理。
水滴式粉碎机的基本结构水滴式粉碎机通过高速旋转的锤头将物料加工成所需的细小颗粒。
它由主机、进料装置、振动筛、风机、控制柜等部分组成,其中主机包括腔体、锤头、筛网和调整装置等。
腔体部分有专门的设计,可以使物料在被锤头粉碎时得到充分的冲撞和撞击,提高了加工效率和粉碎质量。
锤头采用优质合金材料制造,具有防磨损、耐用和经济的优点。
筛网可以根据加工所需颗粒的大小和形态进行更换。
调整装置是为了调节粉碎机的产量和颗粒大小等参数。
水滴式粉碎机的加工工艺水滴式粉碎机的加工工艺因物料特性、设备结构和要求颗粒大小等因素而有所不同。
一般来说,它的加工工艺可以分为以下几个步骤:第一步:准备工作在进行粉碎加工前,需要进行一些准备工作。
例如,清理粉碎机设备、检查锤头和筛网是否正常等。
如果有未被清理掉的物料,应先清理干净,以免影响加工效果。
第二步:进料加工将原料放入进料装置中,通过振动将原料均匀地输送到腔体中。
随着锤头的高速旋转,物料在腔体中不断受到冲击,最终被粉碎成所需的颗粒大小。
在这个过程中,水滴式粉碎机的产量和颗粒大小可以通过调整装置来进行控制。
第三步:筛分过程加工完成后,粉碎机将物料输送到振动筛中,将小颗粒和大颗粒进行分离。
通过不同筛孔的组合,可以得到所需的颗粒大小。
第四步:脱附脱附是指将未粉碎成所需颗粒大小的物料重新输送到腔体中,进行二次粉碎,直到达到所需的粉碎质量。
通过这个过程,可以大大提高粉碎机的加工效率和粉碎质量。
第五步:粉碎物质的收集、输送和包装。
水滴式锤片粉碎机

目录1 用途和特点 (1)2 主要技术参数和性能指标 (1)3 主要结构和工作原理 (1)4 机器的安装 (2)5 操作注意事项 (3)6 调整和保养 (3)7 一般故障分析及排除方法 (5)8 运输、贮存 (6)9 易损零件 (6)10 随机文件 (10)11粉碎机安装小样图 (10)12粉碎机控制电路 (13)13重要提示 (15)14重要说明 (15)15人身保护:事故的防范措施 (16)16防爆:粉尘爆炸与火灾的防范措施 (17)17其他 (18)注:①本说明书解释权属江苏牧羊集团,受中国法律和国际条约的保护。
②本产品有关技术及参数若有更改,恕不另行通知。
③未经许可,任何单位和个人均不得复制、发行、使用或向他人提供。
1 用途和特点1.1水滴式系列粉碎机可粉碎各种颗粒状饲料原料,如玉米、高梁、麦类、破碎后的饼类及其它物料。
1.2本粉碎机采用钢板焊接结构,电动机与粉碎机转子安装在同一底座上,采用柱销联轴器直联传动,转子经动平衡校验,并可正反向工作,操作门有安全互锁装置以保证转子转动时操作门不能打开,进料口在粉碎机顶部,可与各种形式的喂料机构相配,锤片为对称排列。
1.3本机转子经特殊设计,具有两种不同的锤筛间隙,一种用于粗粉碎,一种用于细粉碎,可解决部分用户要生产畜禽饲料,又想生产鱼饲料的需求。
1.4本机结构合理、坚固耐用、安全可靠、安装容易、操作方便、振动微小、生产率高。
为充分发挥粉碎效率,建议选用本公司生产的粉碎机自动控制喂料器与之相配套。
2 主要技术参数和性能指标2.1主要技术参数见表1:2.2性能指标见表23 主要结构和工作原理3.1主要结构见图一:3.1.1底座:起到联接和支承粉碎机各部件的作用,使其形成一个整体。
粉碎后的物料由底座下面排出。
3.1.2转子:由主轴、锤架板、销轴、轴承等零件组成,是粉碎机的主要运动部件。
转子转速较高,装配后在不装销轴和锤片的情况下须进行动平衡校验。
3.1.3操作门:更换筛板或锤片时须开启操作门。
流水式粉碎机操作流程

流水式粉碎机操作流程
操作流水式粉碎机嘛,就像给食物来个变身游戏,轻松几步搞定,听我细细道来:
开机前瞅一眼:先别急吼吼地开机,打开粉碎机的门,看看里面干不干净,有没有啥杂物,咱要的是细粉,不是惊喜包。
检查完,门记得关紧。
锁紧部件:就像打包行李前得检查拉链一样,粉碎机的上盖啊,还有里面那个调节的螺帽,都要拧紧了,别让它们在工作中乱晃悠,安全第一嘛。
先让机器跑跑:插上电,按开关,让它空转个一两分钟,权当是热身,看看跑得顺不顺,有没有啥奇怪的动静。
慢慢喂食:机器热完身,就开始喂料吧,但得慢慢来,从专门的进料口一点点加,别急着一次性全倒进去,那样子机器容易噎着或者累坏了。
边看边调:粉碎的时候,你得时不时看看粉碎效果怎么样,听听声音对不对劲。
要是发现出料慢了,或者机器声音怪怪的,赶紧停下来查查看,别硬来。
收尾清洁:粉碎完,先熄火,等机器彻底停了,再打开门,清理干净粉碎腔,这样下次用的时候还是清爽如新。
就这么简单几步,每一步都得细心,安全操作,机器才能用得长久,效率也高。
