电压型馈线自动化系统应用与实践
实现配电网馈线自动化的方式及应用
摘要：针对配电自动化系统分层次发展的思路，探讨了馈线自动化技术及其在配电网中的应用，介绍了一种新型的馈线自动化设备及其应用效果。
关键词：配电网；馈线自动化；FTU终端1 配网自动化的发展方向和过程配电系统及其设备的分布量大面广，配电自动化系统涉及的费用大部分为可遥控操作的开关设备的费用，以及控制系统、数据采集系统和通讯系统的费用。
就国情而言，目前还缺乏大规模实现中低压配电网络配电自动化的物质基础，但配电自动化肯定是今后的发展方向。
为了实现配电自动化应充分考虑本地区社会经济的发展水平，根据配网的实际情况及远景规划，在经济能力能够承受的范围内运作，有目的地进行城网改造，分阶段投资和分阶段实施配电自动化，并使各配电自动化子系统最终有可能构成一个健全的配电自动化大系统。
2 实现馈线自动化方式的选择长期以来，由于我国10kV线路以架空线路为主，因此在配网改造的工作中，实现10kV架空线路的馈线自动化是首要任务。
面对量大面广的10kV配电线路，如何既经济又高效地实现自动化的基本功能，是当前的主要任务。
当前国内外电网中常采用的馈线自动化系统有两种:一种是采用配电自动化开关设备相互配合的馈线自动化系统;另一种为基于馈线终端设备（FTU）的馈线自动化系统。
（1）基于馈线终端设备（FTU）的馈线自动化系统是以计算机和通信网络为基础的馈线终端设备（FTU）的馈线自动化系统。
该系统所需的主要设备为FTU、通信网络区域工作站、配电自动计算机系统。
它的主要优点集中体现在:①故障时隔离故障区域，正常时监控配网运行，可优化运行方式，实现安全经济运行;②恢复健全区域供电时，可以采取安全和最佳措施;③可以和GIS等联网，实现全局信息化。
该系统的主要缺点是结构复杂、建设费用高，同时还需要建设通信网络。
（2）基于配电自动化开关设备相互配合的馈线自动化系统关键设备为重合器和分段器。
重合器是一种自具控制及保护功能的开关设备，它能按预定的开断和重合顺序自动开断和重合操作，并在其后自动复位或闭锁。
10kV配电网馈线自动化的方式及应用探究
10kV配电网馈线自动化的方式及应用探究【摘要】随着国民经济的迅速发展和改革的深入，电力工业也在迅速的发展，而人们对于电力的需求也在日益增加，同时对于供电的可靠性和稳定性及质量性的要求也越来越高。
而配电网中应用的馈线自动化技术，则是提高供电可靠性和稳定性的直接有效的方法。
本文介绍了10kV配电网馈线自动化的基本模式，总结了这些方式的特点和基本应用。
【关键词】配电网;馈线自动化;方式及应用1.引言随着社会的进步和经济的发展，配电网的发展在很大程度上取决于配电网结构的可靠性、经济性、灵活性和合理性，随之建设投资和政策的出台，市场也给配电网自动化技术带来了前所未有的发展机遇。
因此电力企业实现配电网自动化是势在必行的，而馈线自动化可实现每条馈线运行方式和数据的监视，同时也让供电更可靠、服务更全面、投资更节省，是自动化的重要内容之一。
2.实现馈线自动化的方式因为我国10kV配电网线路主要以架空为主，所以实现馈线自动化是首要任务，它能够经济、高效地实现其功能。
基于馈线自动化系统最重要的是重合器和分段器。
重合器是一种具有控制和保护功能的开关设备，能够按照预定顺序来自动实现开断和重合动作，并且在其后还能自动恢复或闭锁。
分段器是一种与电源测前级开关配合，在失压或无压电流情况下自动分闸的开关设备。
因为大多数的电线故障都属于是瞬间故障，所以使用重合器隔离能够极大的提高供电的可靠性，减少人为的复杂化;由于重合器的智能程度高，所以能让配电网独立运行，不依赖通信系统等，故重合闸是发生瞬间故障后快速排除故障并恢复供电的有效手段。
3.馈线自动化系统功能3.1 远程控制远程控制是指馈线自动化主站在一次接线图上对馈线上的开关进行分合操作。
首先需要检查人员具有相应的操作权限，继而才能检查操作对象是否能够进行遥控操作。
然后操作人员将操作对象的名字逐一核实，并向另一操作人员发送请求监护的命令。
当另一操作人员审核无误后才能继续。
当发送了“预置”命令后，如果远方的自动化装置在指定时间内没有收到返校信息，则认为远方开关或自动化装置异常。

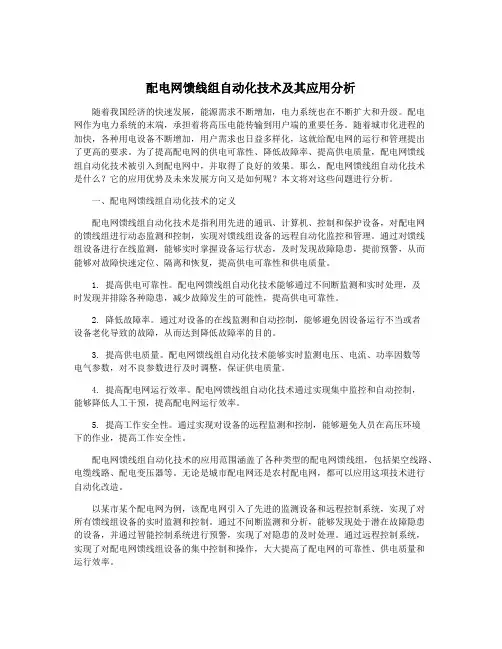

配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析随着我国经济的快速发展，能源需求不断增加，电力系统也在不断扩大和升级。
配电网作为电力系统的末端，承担着将高压电能传输到用户端的重要任务。
随着城市化进程的加快，各种用电设备不断增加，用户需求也日益多样化，这就给配电网的运行和管理提出了更高的要求。
为了提高配电网的供电可靠性、降低故障率、提高供电质量，配电网馈线组自动化技术被引入到配电网中，并取得了良好的效果。
那么，配电网馈线组自动化技术是什么？它的应用优势及未来发展方向又是如何呢？本文将对这些问题进行分析。
一、配电网馈线组自动化技术的定义配电网馈线组自动化技术是指利用先进的通讯、计算机、控制和保护设备，对配电网的馈线组进行动态监测和控制，实现对馈线组设备的远程自动化监控和管理。
通过对馈线组设备进行在线监测，能够实时掌握设备运行状态，及时发现故障隐患，提前预警，从而能够对故障快速定位、隔离和恢复，提高供电可靠性和供电质量。
1. 提高供电可靠性。
配电网馈线组自动化技术能够通过不间断监测和实时处理，及时发现并排除各种隐患，减少故障发生的可能性，提高供电可靠性。
2. 降低故障率。
通过对设备的在线监测和自动控制，能够避免因设备运行不当或者设备老化导致的故障，从而达到降低故障率的目的。
3. 提高供电质量。
配电网馈线组自动化技术能够实时监测电压、电流、功率因数等电气参数，对不良参数进行及时调整，保证供电质量。
4. 提高配电网运行效率。
配电网馈线组自动化技术通过实现集中监控和自动控制，能够降低人工干预，提高配电网运行效率。
5. 提高工作安全性。
通过实现对设备的远程监测和控制，能够避免人员在高压环境下的作业，提高工作安全性。
配电网馈线组自动化技术的应用范围涵盖了各种类型的配电网馈线组，包括架空线路、电缆线路、配电变压器等。
无论是城市配电网还是农村配电网，都可以应用这项技术进行自动化改造。
以某市某个配电网为例，该配电网引入了先进的监测设备和远程控制系统，实现了对所有馈线组设备的实时监测和控制。
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析
随着电力系统的不断发展，电网的稳定性和安全性越来越受到重视。
配电网馈线组自
动化技术就是一种通过自动化系统对馈线组的运行状态进行监测与控制的技术，在保证电
网安全稳定运行的同时，提高了运行效率和可靠性。
馈线组自动化技术主要包括线路保护、远距离自动控制、自动制导、自动检测等技术。
其中，线路保护是保障系统稳定运行的核心技术之一，主要涉及到保护继电器、断路器等
设备的使用和配电系统的动作方式。
远距离自动控制是通过微处理技术实现的，可以实现
对馈线组的远程控制和自动调节功率等。
自动制导技术通过智能控制系统，对输电线路进
行自动巡检和智能分析，从而实现自动化巡检，提高运行效率和安全性。
自动检测技术则
采用先进的传感器技术，对系统进行自动监测和检测，从而提高系统的完整性和稳定性。
实际应用中，馈线组自动化技术主要应用于配电系统的构建和管理。
它可以监测馈线
组的支路电流、电压等参数，实现动态调节，减少支路短路故障。
在保障电网安全的同时，可以实现电网的自动化管理，提高电力系统的运行效率和整体效益。
总之，馈线组自动化技术是电力系统不可缺少的一部分。
通过各项技术手段的应用，
能够提高电网的安全稳定性和运行效率，进一步推动电力系统的现代化建设。
浅谈10KV馈线自动化的设计方案与应用
则第一次重合后须经过 ２ １ ｓ 才会重合到故障段，这样满足了重合闸的充 １馈线 自动化应用 原则 馈线 自动化作为配网自动化 的基础就是在能够完成对配电网运行 电时间（ 约１ ５ 秒左右） ， 为第二次重合 闸恢复故障前端线路供 电做好准。 ３馈线 自动化配 电 自动化 系统 的升级 工况的 日 常监视睛况下 ， 具备对配电网络发生故障时的 速响应， 即当供 在配电自动化系统完全建立后， Ｅ 述过程的实现可以通过设备 自身 电线路的某一区段发生故障时， 配电系统具备 自 动隔离故障区段、 自 动恢 复非故障区段的供电的能力， 从而达到缩小停电范围和减少用户的停电 自动化功能和计算机后台主站系统配合完成。其故障处理和恢复可以通 个步骤来完成： 时间， 提高对用户供电可靠 ｌ 生 的 目的。 根据国电公司（ １ ０ 千伏配网 自动化 过以下 ５ ３ ． １故障区间的隔离。 在故障发生后 ， 根据线路的故障状况 ， 首先利用 发展规划要点》 中所提出的目标， 在配电网馈线 自 动化阶段规划选型将从 以下 几 个方面考虑 ： ｆ １ 姣 贼Ⅱ 要点》 中的要求， 接入 １ ０ Ｋ Ｖ公用线路 匕 的 现场开关没备的控制器通过对电压信 息 和开关状态进行监测 ， 在相应的 自动闭锁故障区段前后级开关。这时 ， 系统的线路画面 用户具有两个以上电源供电的可能性，其中应使 ２ ／ ３ 及 以上的用户享有 开关设备开断后， Ｎ 一 １ 可靠 Ｉ 生 准则的能力， 因此 ， 线路选择和设计首先应当具备互带能力。 以绿色 显示 ３ ２ 电涮 瞰 障区间的供电恢复。在站内一次重合闸后 ， 故障前端 ｃ ２ ｌ 通过实施线路分段原则， 缩小个别用户或线路故障带来的整体停电， 通 通过 自 动关合恢复供电。此时， 正常 过合理的线路分段数量和设置合理分段点 ， 使用户享有尽可能高的供电 的开关控制器进行线路的检测确认 ， 可靠陛。ｆ ３ ） 干线的分段原则按 ： ａ 负荷均等原则； 度均等原则 ； 凋 区段恢复正常供电颜色， 故障区段显示报警颜色。 ３ ３负荷侧非故障区间的负荷转移。 在现场的测控装置将现场的开关 户数量均等原则中符合具． 体应用条件的原则执行。 择设备具备满足 ｊ 羞人 摇 Ｊ 中心， 控制中心又 撤陴 主 彳 亍 定 － 后， 并以线 当线路故障时 ， 能自动隔离故障区段 、 自动恢复非故障区段的供电功能。 状态及有关故障信启 小时内负荷能力为判据 ， 进行负荷转移优化决策。 其负荷转移的故障 （ ５ ） 选择设备应当具备由满足馈线 自动化向配网 自动化升级要求从 而能 路 ２ 完成故障区段后端 够实现配网设备运行工况的远方监视和监测及与系统配合完成网络重 后端的开关通过主站向开关发出相应的分合 闸命令 ， 构和负荷转带等功能。 荷较重的分支线路尽量布置分段分支开关 ， 以 的供电恢复 ，其故障后端的恢复过程是在故障线路前端开关投 ＾后 ６ ｓ ， 关联的联络开关列故障后端第—段正常线路恢复供电。 此后 ， 控制器在无 保证隔离分支故障， 保证主干线畅通； 开关按合理的位置布置。 通信条件下的时间设置不起作用， 开关以２ ｓ 间隔逐级投 入到相应的正常 ２ 实现馈线 自动化功 能的设计方 案 系统配合采用站内断路器实现二次重合闸方式进行配合。 建议站内 区间。负荷转移恢复供电的区间显示系统内部设定的转移供电颜色。 ３ ４故障区间解除及恢复送电。 控制中心根据故障报警信号进行故障 次重合闸时间为 ５ ｓ ， 二次重合闸时间为 ５ ｓ 。系统负荷的自动转移通过 安排维修。在检修完成后 ， 系统恢复该区域为绿色正常线路 的停电 开关控制器延时时间设计来实现。分段点开关的时间设计遵循整条线路 分析， 尽量缩短停 电时间的原则。由于环网点时间的设置是保证联络电源不发 状态 。 ３ ５原供电网络的恢复。在故障解除后， 系统自动生成恢复到原供电 生误投、 扩大事故的关键， 因此 ， 环网点时间的设定要遵循保证事故 因可 方式的操作票 ， 通过操作人员的确认和指示 ， 自动控制现场自动开关设备 被锁扣确认后 ， 联络电源才能投入的原则。基本公式如下： 将系统 恢复到正常状态下运行。 ｔ 述过程的实现， 除现场故障需要人工排 环网点时间设置 ＝ （ Ｔ ｇ ＋ Ｔ １ ＋ Ｔ ｇ ＋ Ｔ ２ ＋ ｚ ｘ ｎ ） Ｘ １ ． １ 其余的操作过程完全由杆 Ｅ 设备和计算机系统配合 自 动完成， 在最 其中， Ｔ ｇ 为线路短路到断路器跳闸间隔的时间（ ｛ 段 设０ ２ ｓ ） ； Ｔ ｌ 为第一 除外， 使系统在最大范围内实 次重合闸时间ｆ 没定５ ｓ ） ； Ｔ ２ 为第二次重合闸时间泼 定５ ￣ ； Ｘ １ 至ｘ ｎ 为沿 大限度上避免了人工参与有可能带来的误操作 ， 现计算机管理的自动化。 线开关控制器 Ｆ Ｄ Ｒ设置时间。 ４效益 分析 倍的乘数是为了避免因时间误差而引起的故障的加权 。 系统整僻方 电力系统配网投资效益是通过提高配网运行的可靠率、经济性等方 案 自动化设备的布置和数量可以根据线路长度 、 负荷状况、 或等杆数管理 ＮＺ ｂ ＂ 电量损失 、 减！ 啵 备损坏、 减少维修费用等 等因素综合考虑没计。 为了保证线路负荷 自动转移时， 正常站在向停电站 面来达到增加电量销售 、 的负荷供电过程中， 避免将电送至停电站内， 馈线出Ｅ ｌ 处开关的连线方式 目 标， 其最终体现在增加企业直接的经济效益和广泛的社会效益。 ４ ． １社会效益分析。 ４ ． １ ． １ 促进电力系统技术水平的提高。 馈线 自动化 推荐采用单 Ｆ ｒ ｒ 投入方式。本套设备与站内出线断路器实现二次重合闸 使电力系统一次设备应用由简单满足电网要求的开关功能上升 配合使用 ， 第一次重合闸， 判定故障区间并闭所故障线路前后开关， 第二 的实施， 将最新的计算 次重合闸恢复故障前端正常线路的供电。同时因为控制器有—个 ３ ５秒 到设备智能化应用的层面。通过配电自动化系统的实施 ， 的故障确认时间， 此故障时间与各种锁扣关系密切相关， 故重合时间一般 机 、 通信 、 电力、 电子技术的应用于电力工程 ， 使电力系统的整体技术水平 升—个新台阶。 ４ ． １ ２为电力系统走向市场化提供良好的基础。自动化 设定为 ５ 秒， 大于 ３ ５秒的故障确认时间。 变电站的出线保护重合闸时间 Ｅ 技术的应用 ， 大大提高 了电力系统的管理水平 ， 通过提供有效的电力供 的没 定垠据出 线保护配置的类型可分为三种隋 况。 （ １ 废 电站内 馈线保护 为社会作＝ ｊ 卿艮 务， 同时也 为电力系统走 向市场化扣‘ 好 了经济基础。 配置是微机保护， 并目 微机保护装置具备两次重合闸的功能 ， 当控制器与 应 ， ４ ２经济效益分析。 ４ ２ ． １提高配网运行可靠率， 经济效益明显。 配网实 站内断路器实现二次重合闸运行相配合时， 建议站内第一次和第二次重 能及时准确地查找故障点 ， 缩小事故范围， 及时恢复供 合闸时间设为 ５ ｓ 。 此时与变电站出Ｖ Ｉ 相连的第—个控制器时间可设为最 现监控或监视后 ， 短， 其余各分殴点相配的控制器时间根据具体情况而设定。 电站线路 电， 减少用户停电时间， 提高了配网运行的可靠率 ， 同样可以增加供电量。 ２ ２及时发现事故隐患， 节约运行费用。配网实现监视或监控后， 能及时 保护装置是微饥保护 ， 但只有一次重合闸的功能， 此时可考虑把微秽 护 ４ 快速查找故曦 ， 缩短事故处理范围及时间， 能避免因事 装置的重合闸充电时间设为 １ 秒钟左右，并且重合闸延时时间可设为 ５ 发现事故隐患， 停电等， 从而提高运行 ＾员工ｆ 乍 效率， 节约各项人工、 材料等 秒。 ｆ ３ ） 女 Ⅱ 果站内断路器保护不具备两次重合闸功能 ， 并为常规的继电器保 故引起检修、 也达到增加企业经济效益的目的。 护， 则将出线第—个开关控制器设为 ２ １ 秒， 这样 ， 如果出线断路器外第一 运行费用 ，
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用配电网馈线自动化技术是一种通过使用信息技术和通信技术实现自动化控制配电网馈线运行和维护的方法。
该技术包括智能终端、通信网络、控制中心等组成部分，通过测量传感器实时采集馈线状态、采用智能算法进行数据处理和控制，实现电力系统的智能自动化。
配电网馈线自动化技术的应用，可以提高配电网的安全性、可靠性、智能化程度和经济性，具有以下几个优点：一、提高供电可靠性配电网馈线自动化技术可以实现全流程自动化，包括故障检测、故障定位、故障隔离、设备告警等功能，从而提高供电可靠性，减少停电时间和停电范围。
二、提高运行效率配电网馈线自动化技术可实现对馈线的在线检测，及时发现故障，隔离故障点，同时也可以进行人工干预，实现馈线运行的高效率，减少人为因素对馈线的影响。
三、提高管理水平配电网馈线自动化技术通过对馈线的远程监测和控制，实现了配电网的智能化管理，包括实时监测、历史记录、统计分析等功能，可以进行数据可视化呈现，方便管理人员进行决策分析。
四、提高服务质量配电网馈线自动化技术能够对电网系统的故障进行快速定位，提高抢修速度，为用户提供快速可靠的服务，保证电量供应稳定，提高电网服务质量。
在馈线自动化技术的应用过程中，需要注意以下几点：一、合理设计控制逻辑在馈线自动化技术应用的过程中，需要根据电网工作原理，合理设计控制逻辑，保证实时运行的稳定性和可靠性。
二、建立稳定的通信网络配电网馈线自动化技术需要建立稳定的通信网络，保证馈线监控数据安全、可靠地传输到控制中心，确保控制中心及时接收到馈线故障信息和控制指令。
三、完善的应急预案在应用馈线自动化技术的过程中，需要建立完善的应急预案，包括故障处理流程、应急响应措施、备用电源配备等方面的计划。
预案的建立可以确保在故障发生时，能够及时、有效地进行应急响应和处置。
综上所述，配电网馈线自动化技术是提高配电网安全、可靠性、智能化和经济性的一种重要手段。
在实际应用过程中，需要注意技术设计、通信网络建设和应急预案等方面的要求，确保实时运行的稳定性和可靠性。
电压电流型馈线自动化原理
电压电流型馈线自动化原理引言电力系统的发展使得馈线的规模越来越大，运行和管理馈线的难度也越来越高。
为了提高馈线的运行效率和可靠性，电压电流型馈线自动化系统应运而生。
本文将介绍电压电流型馈线自动化的原理和应用。
一、电压电流型馈线自动化的原理电压电流型馈线自动化系统是通过监测和控制馈线上的电压和电流来实现对馈线的自动化管理。
其基本原理如下：1. 馈线监测电压电流型馈线自动化系统会安装各种监测设备，如电压监测装置、电流监测装置和温度监测装置等，用于实时监测馈线上的电压、电流和温度等参数。
监测数据会传输给监控中心进行分析和处理。
2. 数据传输监测设备采集到的数据会通过通信网络传输到监控中心。
通信网络可以是有线网络，也可以是无线网络。
传输过程中需要保证数据的准确性和及时性。
3. 数据分析和处理监控中心会对从馈线上获取的数据进行分析和处理，根据预设的算法和规则判断馈线是否存在异常情况。
如果发现异常情况，系统会及时发出警报，并采取相应的措施。
4. 控制操作根据监测数据的分析结果，监控中心可以远程控制馈线上的设备，如开关、断路器等。
通过控制操作，可以实现对馈线的自动化管理，例如故障隔离、负荷调节等。
二、电压电流型馈线自动化的应用电压电流型馈线自动化系统广泛应用于电力系统中，其主要应用包括以下几个方面：1. 故障检测与定位通过监测馈线上的电压和电流等参数，可以及时发现馈线上的故障，并定位故障位置。
系统会自动发出警报，并通知维修人员前往处理，缩短了故障处理的时间，提高了供电可靠性。
2. 负荷管理电压电流型馈线自动化系统可以实时监测馈线上的负荷情况，根据负荷变化情况进行调节。
当负荷过大时，系统可以自动调节负荷分配，避免负荷过载，保证供电的稳定性。
3. 节能减排通过对馈线上的电压和电流进行监测和控制，可以实现电力系统的优化运行，减少能量的损耗和浪费。
同时，系统还可以根据负荷情况进行灵活调度，降低发电厂的负荷，减少污染物的排放。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用随着社会的发展和电力需求的增长，配电网的稳定和安全变得越来越重要。
而随着科技的发展，配电网馈线自动化技术应运而生，并被广泛应用于实际生产中。
本文将从配电网馈线自动化技术的原理、特点、应用以及未来发展趋势等方面进行详细介绍。
一、配电网馈线自动化技术的原理配电网馈线自动化技术主要是通过对配电网的监测、继电保护、远动管理等方面进行自动化改造，以实现对配电网的智能化控制和管理。
其原理主要包括对配电网各环节的监测和控制，确保配电网各个环节的安全运行。
配电网馈线自动化技术的原理可以简单概括为：通过监测系统对配电网的工作状态进行实时监测，当出现故障或异常情况时，通过自动化系统进行快速处置，保证配电网的安全稳定运行。
1.智能化管理：配电网馈线自动化技术采用先进的监测系统和自动化设备，能够实现对配电网各个环节的实时监测和智能化管理，大大提高了配电网的运行效率和稳定性。
2.快速响应：配电网馈线自动化技术能够实现对配电网故障的快速识别和处理，大大缩短了故障处理时间，提高了配电网的可靠性和稳定性。
3.灵活性：配电网馈线自动化技术可以根据不同的配电网需求进行灵活配置，适应不同类型的配电网和不同工作环境的需求。
4.节能环保：配电网馈线自动化技术能够提高配电网的运行效率，减少能源消耗，从而达到节能环保的效果。
随着科技的不断发展和配电网的不断完善，配电网馈线自动化技术也在不断创新和发展。
未来，配电网馈线自动化技术的发展趋势主要表现在以下几个方面：1. 人工智能技术的应用：未来，随着人工智能技术的发展，配电网馈线自动化技术将更加智能化，能够实现对配电网的智能化管理和控制。
3. 全面覆盖：未来，随着配电网馈线自动化技术的不断完善，将实现对配电网的全面覆盖，提高了配电网的整体运行效率和安全稳定性。
随着配电网馈线自动化技术的不断创新和发展，将为配电网的安全稳定运行提供更强有力的保障，有利于推动配电网的智能化管理和控制，提高配电网的整体运行效率和可靠性。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用随着社会经济的快速发展和城市化进程的加快，对电力供应的需求越来越大。
传统的电力配网往往存在着很多问题，如配电网故障率高、供电可靠性低、故障定位时间长等。
为了解决传统电网存在的问题，提高供电可靠性和维护效率，配电网馈线自动化技术应运而生。
本文将从配电网馈线自动化技术的基本原理、应用现状和发展趋势等方面进行探讨。
一、配电网馈线自动化技术的基本原理配电网馈线自动化技术是指通过先进的通信、计算机、自动控制等技术手段，实现对配电网馈线设备的监测、控制、故障定位和恢复等操作，从而提高配电网的供电可靠性和投资效益。
1.监测和控制功能馈线自动化系统通过安装传感器和智能设备，实时监测馈线设备的运行状态和电气参数。
一旦发现异常情况，系统即可自动进行相应控制操作，例如切换负载、故障分段隔离、跳闸刀闸等，保证配电网的正常运行。
2.故障定位和恢复功能当馈线设备发生故障时，自动化系统可以通过故障信号定位、智能分析等手段，快速准确地确定故障位置，并自动进行分段隔离和恢复操作，缩短供电中断时间，提高供电可靠性。
3.智能控制和运维管理馈线自动化系统可以通过先进的计算机和通信技术，实现对配电网设备的智能控制和运维管理，提高管理效率和节约运行成本。
目前，我国城市配电网馈线自动化技术已经得到了广泛应用，取得了明显的效果。
主要体现在以下几个方面：1.设备智能化配电网馈线自动化技术通过引入智能终端设备和传感器，实现对配电设备的实时监测和数据采集，为运维管理提供了有效的数据支持。
2. 运行效率提升通过自动化系统的监控和控制功能，可以降低人工巡检频率，减少了运维成本，提高了运行效率。
3. 供电可靠性提高馈线自动化技术可以实现快速准确的故障定位和恢复，缩短了供电中断时间，提高了供电可靠性。
4. 运维管理智能化通过自动化系统的智能控制和运维管理功能，提高了运维管理的智能化水平，减轻了运维管理人员的工作负担。
5.经济效益突出自动化系统的应用大大提高了供电可靠性，减少了停电损失，增加了经济效益。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用随着社会经济的快速发展和人民生活水平的不断提高，电力需求量也越来越大，为了满足人们对电力的需求，电力系统必须不断进行升级和改造。
在电力系统中，配电网是连接输电网和用户的关键环节，其运行状态直接关系到用户用电质量和电网的安全稳定运行。
为了提高配电网的运行效率和可靠性，配电网馈线自动化技术应运而生。
本文将结合实际情况，对配电网馈线自动化技术及其应用进行介绍。
一、配电网馈线自动化技术概述配电网馈线自动化技术是指通过先进的电力信息技术，实现对配电网馈线设备和线路的自动化监控、控制和保护，从而达到提高配电网运行效率、降低故障率和提高供电可靠性的目的。
配电网馈线自动化技术的基本组成包括智能终端设备、通信网络和上位监控系统。
智能终端设备负责对配电网的实时监测和控制，通信网络负责实现智能终端设备之间的信息交换和连接上位监控系统，上位监控系统则负责对配电网的运行状态进行监控、分析和调度。
通过这一整套系统，可以实现对配电网的全面自动化管理和控制。
配电网馈线自动化技术主要包括以下几个方面的内容：一是自动化配电设备的应用，包括自动化开关、自动化保护装置等；二是智能化监控系统的建设，包括智能终端设备和上位监控系统；三是通信网络的建设，包括各种通信设备和通信协议；四是配电网络智能化协调调度系统的建设，包括远程监控、故障定位和故障隔离等技术；五是应急决策与保障系统的建设，包括配电网应急决策支持系统和保障措施。
1. 配电网智能化监控系统智能终端设备是配电网智能化监控系统的核心组成部分，它可以对配电设备进行实时监测和控制。
通过智能终端设备，可以实现对配电设备的远程调控、实时监测、故障定位和故障隔离等功能，从而提高配电网的运行效率和可靠性。
智能终端设备还可以对配电线路进行故障诊断和在线监测，保障用户的安全用电。
2. 通信网络建设通信网络是配电网馈线自动化技术的重要支撑，它可以通过各种通信手段实现配电设备之间的信息交换和连接上位监控系统。
电压时间型馈线自动化xy时限
电压时间型馈线自动化xy时限
（实用版）
目录
1.电压时间型馈线自动化的概念
2.XY 时限的含义及其应用
3.电压时间型馈线自动化 xy 时限的优缺点
4.我国在电压时间型馈线自动化 xy 时限方面的发展
正文
一、电压时间型馈线自动化的概念
电压时间型馈线自动化是一种根据电网故障时电压和时间的变化情况，实现自动判断故障类型、位置和范围，并采取相应措施的智能化技术。
它能够显著提高电力系统的可靠性和稳定性，降低故障处理时间和人力成本。
二、XY 时限的含义及其应用
XY 时限是指在电压时间型馈线自动化中，根据故障时电压和电流的相位差来判断故障位置和类型的一种方法。
其中，X 表示电压和电流的相位差，Y 表示故障点距离电源点的距离。
通过分析 XY 时限，可以快速准确地定位故障，为电力系统的故障处理提供依据。
三、电压时间型馈线自动化 xy 时限的优缺点
1.优点：
（1）能够实现快速、准确地故障定位，提高故障处理效率；
（2）降低电力系统的故障率，提高供电可靠性；
（3）减轻电力系统维护人员的工作负担，降低人力成本。
2.缺点：
（1）技术要求较高，对设备和系统的稳定性有一定要求；
（2）故障判断的准确性受限于电压和电流的测量精度；
（3）系统初始投入成本较高。
四、我国在电压时间型馈线自动化 xy 时限方面的发展
近年来，我国在电压时间型馈线自动化 xy 时限方面取得了显著成果。
不仅在技术研究上取得了一系列重要突破，而且在实际应用中取得了良好的效果。
目前，我国已经制定了一系列相关技术标准和规范，并在多个地区开展了试点工程。
电压型馈线自动化系统在南防铁路的应用
线路 的零序 电压为 “ ” 而 当线路 发生 单相 接地 故 障 ０，
时， 线路 的平衡 环境 被打 破 ． 即刻 出现较 大 的零 序 电 压 （ 序 电压 的大 小 由接 地 电阻决 定 ） 这 样 在关 合 零 ， 该 故 障区段 的分 段开 关 时 ，通 过对 零 序 电压 的检测 就 会产 生一个 跃 变 。 正是 基 于这个 跃 变和 Ｒ Ｕ 的故 Ｔ 障检测 、 认 功能 。 Ｕ 使该 位 置 的开关 迅速 跳 闸 。 确 ＲＴ 确保 故 障 的可 靠 隔离 。 图 ２所 示 ， 如 本线 路 单相 接地 故 障时零 序 电压量 和 开关状 态 的 时序 图 。
Ｒ Ｕ 的配 合 ， Ｔ 自动 完成 单相 接 地故 障 的隔 离 和非故
障区段 的恢 复供 电 。 功 能 的 实 现基 于对 线 路 零 序 电 压 量 的 准 确 提
取 ， Ｒ Ｕ在 开关 合前 的 ｘ 时 间 内（～ ｓ检测 到 没 当 Ｔ ０ ７） 有 零 序 电压 ， 开关 合 后 的 Ｙ 时 间 内（～ 产生 超 在 ０ ５ｓ ）
时间设 置 为 ７ ， 表示 当各 级开 关在 感 受 到一 端来 电 Ｓ
时 ， 过 ７ 延 时后 完成 关 合 。 通 Ｓ
防 城港 变 电所
饮 州
变 电所
薪 蝗 塑 ＃二
开状 ： 关态
— — — — — — — — — —
图 ４ 防城 港 至 钦 州 电力 贯 通 线 自动 化 系统 示 意 图
的问题
运行 工作原 理是 基 于电压～ 延 时方式 。 即在 Ｒ Ｕ检 Ｔ
测到单 边 来 电之 后 ， 过设 定 的 ｘ 时间控 制 线路 开 经 关 闭合 。如果 由于 闭合某 段开关 导致 变 电站 出 口断
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术是为了提高配电网的运行效率和可靠性而发展的一种技术，它通过引入先进的通信与控制技术，实现对配电网馈线组的远程监测与控制，使馈线组的运行更加智能化、自动化。
1. 馈线组状态监测与故障检测：自动化技术可以对馈线组的电压、电流、功率等参数进行实时监测，能够及时发现馈线组的故障，如过流、过载、短路等，并通过报警信号向运维人员发送告警信息，以便及时采取措施进行处理。
2. 馈线组远程控制与操作：自动化技术可以实现对馈线组的分、合闸操作，可以通过远程控制终端对馈线组的开关状态进行调节，从而实现远程控制和管理。
3. 馈线组保护与自动重启：自动化技术可以为馈线组配置各种电力保护装置，如过流保护、过载保护、短路保护等，可以及时对馈线组进行保护，防止故障扩大。
在故障发生后，自动化技术还可以实现对馈线组的自动重启，提高了馈线组的可靠性和可用性。
4. 馈线组数据采集与分析：自动化技术可以实现对馈线组的数据采集和存储，可以记录馈线组的运行状态、故障信息以及其他相关数据。
通过对这些数据的分析，可以了解馈线组的运行情况，及时发现问题，并提供决策参考。
5. 馈线组运行优化与节能管理：自动化技术可以对馈线组的运行进行优化，通过对馈线组的负载、功率因数等参数进行监控和调节，实现馈线组的节能管理，降低能耗，并提高电网的运行效率。
需要指出的是，配电网馈线组自动化技术的应用是一个系统工程，需要结合配电网的实际情况和具体需求进行设计和实施。
随着智能电网的不断发展，配电网馈线组自动化技术的应用将会越来越广泛，为配电网的运行管理提供更多的便利和支持。
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析引言随着社会的不断发展，电力需求量不断增加，配电网的安全可靠运行变得尤为重要。
而馈线组是配电网的重要组成部分，其自动化技术的应用对于提高配电网的可靠性、安全性和经济性具有重要意义。
本文将对配电网馈线组自动化技术进行分析，并探讨其在实际应用中的优势和挑战。
一、馈线组自动化技术的概念和原理1.1 概念馈线组自动化技术是指利用先进的电气设备、智能控制系统和现代通信技术，对配电网的馈线组进行自动监测、控制和调度，以提高其运行效率、可靠性和安全性的一种技术手段。
1.2 原理馈线组自动化技术主要包括以下几个方面的内容：（1）监测技术：通过智能仪表和传感器等设备对馈线组的电压、电流、功率等参数进行实时监测，获取配电网的运行状态信息。
（2）控制技术：通过智能控制器对馈线组进行实时控制，实现供电装置的远程操作或自动控制。
（3）保护技术：通过保护装置对馈线组进行实时保护，当出现故障时能够立即切除故障部分，保障配电网的安全运行。
（4）通信技术：通过现代通信技术实现馈线组之间、以及馈线组与配电网调度中心之间的信息传输和数据交换，实现远程监控和调度。
二、馈线组自动化技术的应用优势2.1 提高运行效率馈线组自动化技术能够实现对配电网的实时监测、控制和调度，能够及时发现和处理故障，提高配电网的运行效率，降低故障处理时间，减少停电损失。
2.2 提高供电质量通过馈线组自动化技术，能够实现对电压、频率等供电质量参数的实时监测和调节，提高供电质量，降低谐波、电压波动等问题，保障用户电力设备的安全运行。
2.3 提高系统可靠性通过自动化技术实现馈线组的远程监测和控制，可以减少人为因素对系统的影响，提高系统的可靠性和稳定性，确保配电网的安全运行。
2.4 降低管理成本自动化技术的应用可以减少人力资源的投入，降低管理成本，提高管理效率，降低运行维护成本，实现电网的智能运行与管理。
三、馈线组自动化技术的应用挑战3.1 技术成熟度目前，我国配电网自动化技术仍处于发展的初期阶段，各种技术标准和设备规格尚未统一，技术成熟度还有待提高。
配电网馈线自动化的方式及应用(2)
２实馈 自化 方 现 线 动 的式
能
。
耋 为肝发、 长直实馈自化 着来自展 足远接现线动 立 目前 ， 国 内 在 馈 线 自动 化 系 统 的 应 用 上 大 致 分 为 电 压 型 系 统 和 电 流 型 系 统 。２个 系 统 各 有 优 缺 点 ， 电压 型 系 统 比 较 适
关 设 备 的 费 用 ，以及 控 制 系统 、数 据 采 集 系 统 和通 讯 系 统
的费 用 。就 我 国 国情 而 言 ， 目前 还 缺 乏 大 规模 实 现 中低 压 配 电 网 络 自动化 的物 质 基 础 。 为 了实 现 配 电 自动 化 ，应 充 分 考 虑 本 地 区社 会 经 济 的发 展 水 平 ，根 据 配 网的 实 际情 况 及 远 景 规 划 ，在 经 济 能 力 能够 承受 的范 围内 运 作 ，有 目的
● 广 东省佛 山三水供 电局 张 卫东
１ 己自化 发方 程 电动 的展 过 酉
配 电 自动 化 主要 是 针 对 中低 压 系统 而 言 的 。配 电 自动 化 又 称 为 馈 线 自动 化 ，一 般 实 现 配 电 自动化 是 指 １ｋ 配 ０Ｖ 电 网 实 现 馈 线 自动 化 。配 电 系统 及 其 设 备 的 分 布 量 大 面 广 ，配 电 自动 化 系 统 涉 及 的费 用 大 部 分 为 可 遥控 操 作 的开
地 进 行 城 网 改造 ，分 阶 段 投 资 和 分 阶段 实施 配 电 自动 化 ， 并 使 各 配 电 自动 化子 系 统 最终 有可 能 构 成 一 个 健 全 的 配 电
自动 化 大 系统 。
到 监 控 作 用 ； 能 优 化 网 络 运 行 方 式 ； 次 重 合 ， 设 备 不 多 对 冲 击 大 等 缺 点 。 但 它 因 较 低 的 建 设 成 本 和 方 便 的 维 护 措
电压时间型馈线自动化xy时限
电压时间型馈线自动化xy时限摘要：一、背景介绍1.馈线自动化技术的应用2.电压时间型馈线自动化在其中的作用3.xy 时限在馈线自动化中的重要性二、电压时间型馈线自动化的原理1.电压时间型馈线自动化的基本概念2.系统构成及工作原理3.关键技术三、xy 时限的设定与调整1.xy 时限的定义与作用2.xy 时限的设定方法与流程3.xy 时限的调整策略与实践四、电压时间型馈线自动化xy 时限在我国的应用1.我国电压时间型馈线自动化的发展历程2.xy 时限在我国馈线自动化中的应用现状3.我国电压时间型馈线自动化xy 时限的未来发展趋势五、结论1.电压时间型馈线自动化xy 时限在保障供电可靠性方面的贡献2.面临的问题与挑战3.对未来研究的展望正文：一、背景介绍随着电力系统的快速发展，提高供电可靠性和供电质量成为当务之急。
馈线自动化技术作为解决这一问题的关键手段，在我国得到了广泛的应用。
电压时间型馈线自动化作为一种具有优越性能的馈线自动化技术，在提高供电可靠性和供电质量方面发挥着重要作用。
而xy 时限作为电压时间型馈线自动化中的一个关键参数，对于实现馈线自动化的快速、准确、稳定运行具有重要意义。
二、电压时间型馈线自动化的原理电压时间型馈线自动化是一种利用电压和时间两个参数来实现馈线自动化的技术。
其基本原理是：在发生故障时，根据馈线两端的电压和故障发生的时间，判断故障位置并自动隔离故障区域，以减小故障对电力系统的影响。
系统构成主要包括终端单元、通信网络、自动化装置和主站等部分。
通过这些部分的协同工作，实现馈线的自动化运行。
三、xy 时限的设定与调整xy 时限是电压时间型馈线自动化中的一个关键参数，它直接影响到馈线自动化的响应速度和准确性。
xy 时限的设定需要综合考虑系统的运行状态、故障类型、通信条件等多方面因素。
在设定xy 时限时，需要遵循一定的流程，如采集数据、分析计算、仿真验证等。
此外，xy 时限的调整也是一个持续的过程，需要根据系统的实际运行状况进行实时调整。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用随着社会的不断发展和人们对电力需求的增加，配电网的可靠性和安全性越来越受到人们的关注。
而配电网馈线自动化技术的引入，为提高配电网运行的可靠性和安全性提供了有力的保障。
本文将介绍馈线自动化技术的相关概念、技术原理以及在实际应用中的优势和作用。
一、馈线自动化技术的概念馈线自动化技术是指通过先进的电力自动化装置和系统，对配电网的馈线进行检测、控制和保护，以实现对配电网运行状态的实时监测和调控。
其基本原理是利用先进的电力自动化装置和远程通信技术，对配电网的故障信息、负荷信息等进行采集和处理，从而实现对配电网的远程监控和智能化运行。
1. 智能检测：馈线自动化系统利用智能感知技术对配电网的运行状态进行实时监测和检测，能够快速准确地发现电网的故障、负荷异常等情况，为故障处理和运行调度提供准确的信息支持。
2. 远程通信：配电网馈线自动化系统通过远程通信技术，可以实现对配电网的远程监控和远程操作，无需人工现场操作，可以大大提高工作效率和安全性。
3. 智能控制：配电网馈线自动化系统可以通过智能控制装置对电网的开关、负荷等进行自动控制，实现对配电网的智能化运行和自动化调度。
1. 实时监测：配电网馈线自动化系统可以实现对配电网运行状态的实时监测和实时数据采集，为配电网的运行管理提供准确的数据支持。
3. 故障处理：配电网馈线自动化系统可以快速准确地发现和定位电网的故障信息，为故障处理提供及时的支持，快速恢复电网的供电能力。
1. 提高配电网的可靠性和安全性：配电网馈线自动化技术的引入，可以实现对配电网的智能化运行和实时监控，大大提高了配电网的可靠性和安全性。
3. 降低电网的运行成本：配电网馈线自动化技术可以实现对电网的智能化调度和控制，优化了电网的运行方式，降低了电网的运行成本。
5. 提升电网的智能化水平：配电网馈线自动化技术的引入，使得配电网的运行更加智能化，能够自动完成很多工作任务，提升了电网的智能化水平。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用1. 引言1.1 配电网馈线自动化技术的重要性随着电力系统的发展，配电网馈线自动化技术变得日益重要。
该技术能够实现对配电网的实时监测和控制，提高了配电网的可靠性和运行效率。
馈线自动化技术可以实现故障快速定位和隔离，减少了故障持续时间，提高了供电可靠性，缩短了恢复时间，降低了电网损失。
该技术可以实现负荷均衡和节能优化，通过智能调度和优化配置，降低了电网运行成本，提高了能效。
馈线自动化技术还能够实现对配电设备的远程监控和管理，减少了人工操作弊端，提高了运行安全性。
配电网馈线自动化技术的重要性在于可以提高配电网的运行效率和可靠性，降低能源消耗，促进电力系统的可持续发展。
在未来的智能电网建设中，配电网馈线自动化技术将发挥更加重要的作用，成为电力系统的重要组成部分。
1.2 配电网馈线自动化技术的发展现状配电网馈线自动化技术的发展现状可以说是非常迅速的。
随着能源需求的不断增长和智能电网的推广，配电网馈线自动化技术的应用已经成为不可或缺的一部分。
目前，许多国家和地区都在加快推进配电网馈线自动化技术的研究和应用，取得了一系列显著的成果。
随着科技的不断进步，各种先进的传感器、控制器和通信技术的应用，使得配电网馈线自动化技术的可靠性和精准度得到了极大的提升。
现代的配电网馈线自动化系统可以实现对电网的实时监测、故障诊断和远程控制，大大提高了电网的运行效率和稳定性。
配电网馈线自动化技术的应用案例也逐渐增多。
一些先进的配电网馈线自动化系统已经在城市或工业园区进行了成功的应用实践，为用户提供了更加可靠和稳定的电力供应，提高了电网的负载率和供电质量。
配电网馈线自动化技术的发展现状非常令人振奋。
随着各种新技术的不断涌现和应用，配电网馈线自动化技术将会在未来发挥越来越重要的作用，为实现智能电网和能源互联网提供强有力的支撑。
1.3 本文的研究目的本文的研究目的是深入探讨配电网馈线自动化技术的重要性和发展现状，分析其在现代配电网中的应用案例和影响，探讨其未来发展的方向。
配电网馈线自动化技术及其应用
配电网馈线自动化技术及其应用配电网馈线自动化技术是指利用现代信息技术和通信技术，对配电网进行监控、控制、调度和保护等操作，从而实现配电网的智能化管理。
这项技术具有较高的可靠性、安全性和经济性，能够提高配电网的运行效率和质量，减少故障停电的发生，提高供电可靠性，同时减少运维成本，是当前配电网改造和升级的重要方向。
馈线自动化技术主要应用于中压和低压配电网，其核心是对馈线设备进行智能化监测和控制。
配电网馈线自动化系统通常由数据采集终端、通信网络、管理终端和智能设备组成。
数据采集终端能够实时监测馈线上的电压、电流、功率等参数，并将数据通过通信网络传输到管理终端，管理终端则对数据进行处理与分析，对馈线的运行状态进行监控、预警和故障诊断，同时根据需要发出控制指令，智能设备则负责接收指令，并调整设备的工作状态。
配电网馈线自动化技术的应用可以提供实时的状态监控和故障诊断功能。
通过对馈线设备的实时监测，可以及时发现设备的异常情况，并及时采取措施防止设备故障的发生，从而减少停电时间。
对于已经发生的故障，配电网馈线自动化系统能够快速确定故障的位置，并向运维人员提供详细的故障信息，方便运维人员进行故障的排除和修复。
配电网馈线自动化技术还可以对设备进行智能化控制，根据实时的电力需求和设备参数，调整设备的运行状态，提高设备的效率和运行质量。
配电网馈线自动化技术的应用还可以提供更加精确和可靠的配电服务。
通过对配电网的实时监测与控制，能够实现对电能的有效分配和调度，减少局部过载和电压不平衡的情况发生，提高配电设备的利用率和供电质量。
配电网馈线自动化技术还可以实现对配电负荷的智能分析和预测，根据负荷变化的规律，调整配电系统的工作状态，提高供电可靠性和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２１ ０ １年 ３月
佛 山科 学技术 学 院学报 （ 自然 科学版 ）
Ｊ ｕ ｎ ｌ ｆＦ ｓ ａ ｉｅ ｓｔ （ ｔ ｒ ｌ ｃｅ ｃ ｉｉｎ ｏ ｒ ａ ｏ ｈ ｎ Ｕｎｖ ｒｉｙ Ｎａｕ ａ ｉｎ ｅＥｄｔｏ ） ｏ Ｓ
Ｖｏ． Ｏ １ ２９ Ｎ ．２
５ Ｏ
佛 山科 学技 术 学 院 学 报 （ 自然 科 学 版 ）
第 ２ 卷 ９
顺德 供 电局伦教供 电所 １ Ｖ北海线 与 １ Ｖ新 塘线 的环 网接 线 为例来具 体说 明 ， Ｏｋ ０ｋ 无联络 开关 的单 辐 射线 路原 理相 同 ， 只是缺少非 故障段 的供 电恢复过 程 。 图１ 为两条 １ Ｖ 线路环 网示意 图。 １中 ＃１ ＃２ ＃４ ＃６ ０ｋ 图 、 、 ～ 开关 为干线分 段开关 ， ＃７开关 为支 线开 关 ， 开关 为联络 开关 （ 网线 路解 环点 ， 开） ＃３ 环 常 。羊 额站北 海线 至羊 额站新塘 线各开 关参数设 置
低 。 此 ， 线 路 发 生 接 地 故 障 后 ， 何 快 速 自动 地 判 别 、 离 故 障 区段 ， 速 恢 复 非 故 障 区 段 的 供 电 ， 因 在 如 隔 迅 是 必 须 解 决 的 主 要 问题 。 ・
佛 山顺 德供 电局从 ２ ０ ０ ７年 开始 在伦 教 供 电所 试 用基 于 电压 时 间型 的馈线 自动化 开 关 （ Ｚ ８ Ｆ ｗ２ — １ （ Ｐ ） ， 过 ３年 的跟踪 发现 运行 情况 较好 ， ２ ＶＳ Ｓ ） 经 对快 速查 找 故 障、 速恢 复供 电 ， 快 改善 供 电服 务 ， 高 提 配 网 供 电可靠 性和 自动化 水平起 到 了积极 的作 用 。本文 将 电压 时 间型馈线 自动化 开关 的理 论应用 于佛 山市 顺德 区 配 网 自动化上 ， 并从 实 际工作 中总结 出一些经 验 以供 同行 参考 。
３ 应 用 案 例
架 空 配 电线 路 最 常 见 的 接 线 方 式 有 两 种 ， 环 网 接 线 和 树 干 式 接 线 （Ｏ 单 辐 射 接 线 ） 下 面 以佛 山 即 ｔ称 。
收 稿 日期 ： ０ １ ０ — ２ ２ １ －２２
作 者 简 介 ： 盛 辉 （ ９ ３ ） 男 ， 东 佛 山 人 ， 东 电 网公 司 助理 工 程 师 。 李 １ ８一 ， 广 广
摘 要 ： 几 年 来 ， 网 自动 化 技 术 的 应 用 和 发 展 已成 为 各 供 电企 业 较 为 关 注 的 热 点 问题 。 佛 山 市顺 德 区 为 例 ， 近 配 以
在 结 合 配 网 自动 化 试 点 应 用 运 行 情 况 的 基 础 上 ， 述 了 电压 时 间 型 的馈 线 自动 化 开 关 的 技 术 特点 、 作 原理 ， 阐 工 总 结 了该 技 术 的应 用 与 实 践 情 况 。
１ 电压 时 间型 馈 线 自动 化 开 关 的 组 成
每 套 电 压 时 间 型 馈 线 自动 开 关 由 柱 上 真 空 负 荷 开 关 ＶＳ ５ 以 下 简 称 ＶＳ Ｓ 、 源 变 压 器 Ｓ Ｓ 故 Ｐ （ Ｐ ）电 Ｐ、
障搜 查 控制 器 Ｆ ＤＲ（ 以下 简称 Ｆ ＤＲ） 部 分组 成 。 ３
Ｍ ａ．２ １ ｒ ０１
文 章 编 号 ： ０ ８ Ｏ ７ （ ０ １ ０ — ０ ９０ １ ０一１ １ ２ １ ）２０ ４ —４
电压 型 馈 线 自动 化 系 统 应 用 与 实 践
李 盛 辉
（ 东 电 网公 司 佛 山 顺德 供 电局 ， 东 佛 山 ５ ８ ０ ） 广 广 ２ ３ ０
如表 １ 示 。 所
羊 额 站
７
表 ｌ 羊 额 站 北 海 线 一羊 额 站 新塘 线 各 开关 参数 设 置
＃ ３
羊 额 站
７
联 络 开 关
图 １ 羊 额 站北 海 线 一 羊额 站 新 塘 线 示意 图
３ １ 相 问 故 障 ．
（） １ 当线 路 上发 生瞬 时故 障时 ， 以图 １中 的 Ｂ 段 为 例 ， 电站 出线 开关 保护 动作 第一 次跳 闸， 变 线 路上 的所有 ＶＳ ５开关均 失压跳 闸 ， 电站 出线开 Ｐ 变 关 经 ５Ｓ延 时第一 次 重 合［ ， １ 电源送 至 线路 上 ＃１ ］ ＶＳ ５开关 的一侧 ， 关 控制 器 开始 计 时 ， １Ｓ Ｐ 开 ２ 计
２ 电压 时 间型 馈 线 自动 化 开 关 的 技 术 特 点
电压 时 间型馈 线 自动化 开关 作 为馈 线 自动 化开 关 中的一 种 ， 由于需 要 在户 外使 用 ， 计要 求 全 密 设 封 ， 维 护 ， 技术 特点 包括 ： ） 免 其 １ 电压 时间 型馈 线 自动 化 开关采 用 真 空灭 弧 ， Ｆ Ｓ ６气体 外绝 缘 ， 灭弧 和 绝 缘 介 质无油 化 ， 安全性 好 ； ） 用“ 电关 合 ， ２采 来 无压 释放 ” 的原 理 ， 正实 现户外设 备 的免维 护 ； ） 真 ３ 可手 动 、
关 键 词 ： 电 网 ； 网 自动 化 ； 用 与实 践 配 配 应
中 图 分 类 号 ： ７ ＴＭ ６ 文献 标 志 码 ： Ａ
佛 山市 顺 德 区 １ Ｖ 配 网架 空 线 路 常 年受 雷 击 、 雨 、 Ｏｋ 暴 台风 等 自然 灾 害 的影 响 ， 路 频 繁 出现 故 线 障 。 出现 故 障后 ， 由于 １ Ｖ 配网 线路 比较 复 杂 ， 取传 统 的人工 逐一 分 断、 ０ｋ 采 隔离 方法 排查 故 障效率 很
自动 操作 ， 能化 就地 保护 ， 智 与变 电站 馈线 开关 保 护配 合可 自动隔离 故 障段 ， 缩小 故 障查 找 范 围从 而 缩 短查 找 时间 ， 自动 恢复 非故 障段 的供 电 ， 小停 电范 围 ， 高重 合成 功率 ， 低线 路跳 闸率 ， 缩 提 降 提高供 电可
靠 性 ；） 电 延 时 自动 关 合 ， 时 时 间 最 少 为 ７ｓ 无 压 瞬 时 释 放 （ 闸 ） ４来 延 ， 跳 。
