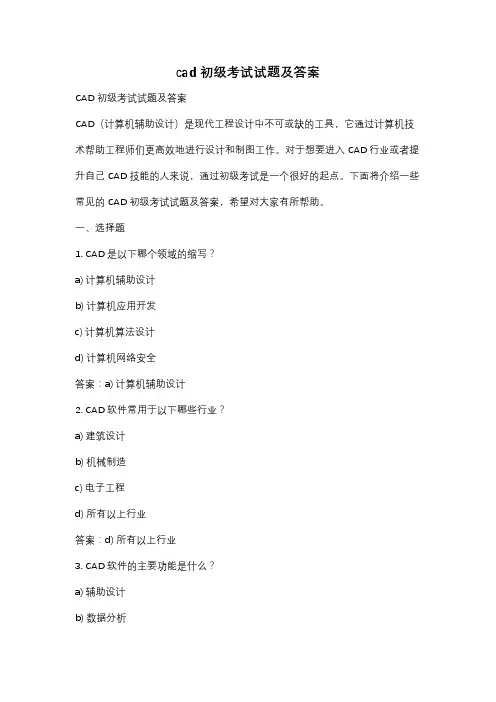

cad初级考试试题及答案

cad初级考试试题及答案

cad初级考试试题及答案CAD初级考试试题及答案CAD(计算机辅助设计)是现代工程设计中不可或缺的工具,它通过计算机技术帮助工程师们更高效地进行设计和制图工作。

对于想要进入CAD行业或者提升自己CAD技能的人来说,通过初级考试是一个很好的起点。

下面将介绍一些常见的CAD初级考试试题及答案,希望对大家有所帮助。

一、选择题1. CAD是以下哪个领域的缩写?a) 计算机辅助设计b) 计算机应用开发c) 计算机算法设计d) 计算机网络安全答案:a) 计算机辅助设计2. CAD软件常用于以下哪些行业?a) 建筑设计b) 机械制造c) 电子工程d) 所有以上行业答案:d) 所有以上行业3. CAD软件的主要功能是什么?a) 辅助设计b) 数据分析c) 网络安全d) 游戏开发答案:a) 辅助设计二、填空题1. CAD软件中的2D表示什么意思?答案:二维,即平面表示。

2. CAD软件中的3D表示什么意思?答案:三维,即立体表示。

3. CAD软件中的图层是什么作用?答案:图层可以用来分离不同的元素,方便编辑和控制可见性。

三、简答题1. 请简要介绍CAD软件的优势。

答:CAD软件可以提高设计效率和准确性,减少设计错误和重复工作。

它还可以方便地进行修改和更新,节省时间和成本。

此外,CAD软件还可以进行模拟和分析,帮助设计师更好地理解和优化设计。

2. 请简要介绍CAD软件中的坐标系。

答:CAD软件中的坐标系用于确定和定位图形元素的位置。

通常有三种坐标系:绝对坐标系、相对坐标系和极坐标系。

绝对坐标系是以原点为参考点,通过指定X、Y、Z轴上的数值来确定位置。

相对坐标系是以上一个点为参考点,通过指定相对于上一个点的偏移量来确定位置。

极坐标系是以原点为参考点,通过指定距离和角度来确定位置。

四、实践题1. 请使用CAD软件绘制一个简单的机械零件图纸。

答:这道题目需要读者具备一定的CAD软件操作能力,通过绘制机械零件图纸来展示自己的技能。

2023大学CAD期末考试练习题及答案

2023大学CAD期末考试练习题及答案

2023大学CAD期末考试练习题及答案1、有关多段线的说法错误的是A、是圆弧和直线的复合体B、首尾相连的多段线可以进行合并C、只有在画直线时才可以设置两端的宽度答案:C2、下列哪一项不属于"图案填充'命令中的参数A、比例B、旋转C、关联D、角度答案:B3、属性和块的关系,不正确的是:A、属性和块是公平的关系B、属性必需包含在块中C、属性是块中非图形信息的载体D、块中可以只有属性而无图形对象答案:A4、关于REVOLVE(旋转)生成图形的命令,不正确的是:A、可以对面域旋转B、旋转对象可以跨越旋转轴两侧C、可以旋转特定角度D、根据所选轴的方向进行旋转答案:B5、使用"多段线编辑'命令将直线、圆弧等添加到打开的多段线端点,应当采纳哪项A、合并B、闭合C、编辑顶点D、拟合答案:A6、在进行单行文字输入时,修改其对正方式,其中的"调整'选项用来:A、指定文字由两点和高度定义的方向,布满指定的区域B、通过指定基线端点来指定文字基线端点来指定文字的.高度和方向C、从基线的水平中点和指定高度的垂直中点上对齐D、使文字在基线的水平中点和指定高度的垂直中点上对齐答案:A7、下列哪项不属于"图案填充'中的填充选项A、ISOB、ANSIC、其他预定义D、纹理答案:D8、表面模型和实体模型比较:A、数据结构相对简洁B、无法显示出遮挡效果C、没有体的信息D、A和C答案:D9、在用ZOOM命令时输入"2X',结果如何:A、图纸空间放大2倍B、图形范围放大2倍C、图形边界放大2倍D、相对于当前视图显示比例放大2倍答案:D10. 下面哪种对象不能用于OFFSET偏移命令A、直线B、多边形C、样条曲线D、面域答案:D11. 标注倾斜直线的实际长度,应当选用A、线性标注B、对齐标注C、快速标注D、基线标注答案:B12. 将面域对象拉伸形成三维图形的快捷键是A、RegB、ExtC、LaD、Tr答案:B13、下列命令中,属于修改工具的命令有A、LEB、BC、APD、MI答案:D14、下列符号含义中,不能作为形位公差标注的有A、直段落B、圆度C、圆弧度D、垂直度答案:A15、下列哪项不属于绘制多边形的正确方法A、内接法B、长度测量C、外切法D、由边长确定答案:B16、下列捕获方式中,不能够作为目标捕获方式的是A、中心捕获B、圆心捕获C、凹凸点捕获D、交点捕获答案:C17、AUTOCAD中文版的界面组成,下列选项中不属于的是A、命令栏B、扩展栏C、属性栏D、状态栏答案:B18、下列不属于图层设置的范围是A、颜色B、线宽C、过滤器D、线型答案:C19、下列选项中,不属于图层状态掌握的是A、冻结/解冻B、修改C、开/关D、解锁/锁定答案:B20、下列选项中,不能作为坐标系统的是A、肯定直角坐标系统;B、世界坐标系统;C、用户坐标系统;D、笛卡儿坐标系统; 答案:A【2023高校CAD期末考试练习题及答案】。

张晓华 控制系统数字仿真与CAD课后答案

张晓华  控制系统数字仿真与CAD课后答案

质量的技术。
控制系统 CAD 可以解决以频域法为主要内容的经典控制理论和以时域法为
kh
现代控制测略都可利用 CAD 技术实现有效的分析与设计。
答:虚拟现实技术是一种综合了计算机图形技术,多媒体技术,传感器技术,显 示技术以及仿真技术等多种学科而发展起来的高新技术。 1-7 什么是离散系统?什么是离散事件系统?如何用数学的方法描述它们? 答:本书所讲的“离散系统”指的是离散时间系统,即系统中状态变量的变化仅 发生在一组离散时刻上的系统。它一般采用差分方程,离散状态方程和脉冲 传递函数来描述。
(2) 零极点增益: 编写程序
7
24
24 ],D=[0]
w .c
7
24
w w
得到结果 num = 0 den =1.0000 4.0000 14.0000 4.0000 6.2500
w
G( s ) =
若侵犯了您的版权利益,敬请来信通知我们! ℡
kh
(2) 零极点增益模型参数:编写程序>> A=[2.25 -5 -1.25 -0.5 2.25 -4.25 -1.25 -0.25
案 网
.c
om
课后答案网
行非实时仿真。 (5) 易于和实物相连。 1-5 什么是 CAD 技术?控制系统 CAD 可解决那些问题? 答:CAD 技术,即计算机辅助设计(Computer Aided Design),是将计算机高速
断以及创造性思维结合起来,用以快速设计进程,缩短设计周期,提高设计
om
得到结果 Z =-1.0000 + 1.2247i -1.0000 - 1.2247i
P= -0.5000 + 0.8660i K = 4.0000 -0.5000 - 0.8660i

计算机仿真技术与CAD第1章仿真软件-MATLAB

计算机仿真技术与CAD第1章仿真软件-MATLAB
路的时域响应。
频域分析
通过傅里叶变换等方法,将 时域信号转换为频域信号, 进而分析电路的频率响应特
性。
传输函数分析
对于线性时不变电路,可以 通过求解传输函数来分析电 路的性能,如幅频特性、相 频特性等。
非线性电路仿真设计实例
非线性电阻电路仿真
通过搭建包含非线性电阻元件的 电路模型,并使用MATLAB进行 仿真分析,可以研究非线性电阻 对电路性能的影响。
02
三维线图与曲面图
使用plot3()函数绘制三维线图, 通过surf()或mesh()函数绘制三 维曲面图。
03
视图调整与色彩映 射
利用view()函数调整三维图形视 角,通过colormap()函数设置色 彩映射。
图像处理基本操作
图像读取与显示
使用imread()函数读取图像文件,通过imshow()函 数显示图像。
应仿真等。
多领域融合仿真:随着多学科 交叉融合的不断深入,
MATLAB有望进一步拓展其在 多领域融合仿真方面的能力, 提供更加全面、综合的解决方
案。
实时仿真和硬件在循环(HIL)仿真: 随着实时仿真和硬件在循环(HIL) 仿真技术的不断发展,MATLAB有望 提供更加高效、精确的实时仿真和 HIL仿真支持,满足复杂系统仿真的
利用系统的输入输出数据,通过一定 的数学方法确定系统的模型结构和参 数。这种方法不需要了解系统的内部 机制,但需要大量的实验数据。
03
混合建模法
结合机理建模和系统辨识的方法,充 分利用已知的系统信息和实验数据, 建立更准确的系统模型。
线性系统时域分析法
经典控制理论
基于传递函数和频率响应的方法,通过求解系统的微分方程或差分方程,得到系统的时域响应。这种方法适用于 单输入单输出(SISO)线性定常系统。

CAD考试试题库及参考答案

CAD考试试题库及参考答案

CAD考试试题库及参考答案[注意:以下是CAD考试的试题库及参考答案,仅供参考,详细的考试内容请参考相关教材和考试官方指南。

]试题一:1. CAD是什么的缩写?参考答案:CAD是计算机辅助设计(Computer-Aided Design)的缩写。

2. CAD广泛应用于哪些领域?参考答案:CAD广泛应用于建筑、机械、电子等多个工程领域。

3. CAD软件有哪些常见的类型?参考答案:常见的CAD软件类型包括AutoCAD、SolidWorks、CATIA等。

4. CAD软件的主要功能是什么?参考答案:CAD软件的主要功能是用于创建、修改和分析设计图纸和模型。

试题二:1. AutoCAD是哪家公司开发的?参考答案:AutoCAD是由美国Autodesk公司开发的。

2. AutoCAD的基本操作包括哪些?参考答案:AutoCAD的基本操作包括绘制线段、创建多边形、编辑对象等。

3. AutoCAD中常用的绘图命令有哪些?参考答案:常用的绘图命令包括线段(Line)、圆(Circle)、矩形(Rectangle)等。

4. AutoCAD中如何实现图形的编辑和修改?参考答案:AutoCAD中可以使用编辑命令如移动(Move)、旋转(Rotate)、缩放(Scale)等来编辑和修改图形。

试题三:1. CAD设计中常用的三维建模技术是什么?参考答案:常用的三维建模技术包括实体建模、曲面建模、网格建模等。

2. SolidWorks是哪家公司开发的?参考答案:SolidWorks是由法国达索系统公司(Dassault Systèmes)开发的。

3. SolidWorks支持哪些常见的文件格式?参考答案:SolidWorks支持常见的文件格式包括STEP、IGES、STL等。

4. SolidWorks中如何进行装配设计?参考答案:在SolidWorks中,可以使用装配功能进行零件的组合和装配设计。

【注意:以上试题及参考答案仅供参考,具体考试内容以实际为准。

计算机仿真课后答案

计算机仿真课后答案

第二章2.1x=[15 22 33 94 85 77 60]x(6)x([1 3 5])x(4:end)x(find(x>70))2.2T=[1 -2 3 -4 2 -3] ;n=length(T);TT=T';for k=n-1:-1:0B(:,n-k)=TT.^k;endBtest=vander(T)2.3A=zeros(2,5);A(:)=-4:5L=abs(A)>3islogical(L)X=A(L)2.4A=[4,15,-45,10,6;56,0,17,-45,0]find(A>=10&A<=20)2.5p1=conv([1,0,2],conv([1,4],[1,1]));p2=[1 0 1 1];[q,r]=deconv(p1,p2);cq='商多项式为'; cr='余多项式为';disp([cq,poly2str(q,'s')]),disp([cr,poly2str(r,'s')])2.6A=[11 12 13;14 15 16;17 18 19];PA=poly(A)PPA=poly2str(PA,'s')第三章3.1n=(-10:10)';y=abs(n);plot(n,y,'r.','MarkerSize',20)axis equalgrid onxlabel('n')3.2x=0:pi/100:2*pi;y=2*exp(-0.5*x).*sin(2*pi*x);plot(x,y),grid on;3.3t=0:pi/50:2*pi;x=8*cos(t);y=4*sqrt(2)*sin(t);z=-4*sqrt(2)*sin(t);plot3(x,y,z,'p');title('Line in 3-D Space');text(0,0,0,'origin');xlabel('X'),ylable('Y'),zlable('Z');grid;3.4theta=0:0.01:2*pi;rho=sin(2*theta).*cos(2*theta); polar(theta,rho,'k');3.5[x,y,z]=sphere(20);z1=z;z1(:,1:4)=NaN;c1=ones(size(z1));surf(3*x,3*y,3*z1,c1);hold onz2=z;c2=2*ones(size(z2));c2(:,1:4)=3*ones(size(c2(:,1:4))); surf(1.5*x,1.5*y,1.5*z2,c2); colormap([0,1,0;0.5,0,0;1,0,0]);grid onhold off第四章4.1for m=100:999m1=fix(m/100);m2=rem(fix(m/10),10);m3=rem(m,10);if m==m1*m1*m1+m2*m2*m2+m3*m3*m3 disp(m)endend4.2function[s,p]=fcircle(r)s=pi*r*r;p=2*pi*r;4.3y=0;n=100;for i=1:ny=y+1/i/i;endy4.4s=0;for i=1:5s=s+factor(i);ends4.5sum=0;i=1;while sum<2000sum=sum+i;i=i+1;end;n=i-24.6function k=jcsum(n)k=0;for i=0:nk=k+2^i;end或function k=jcsum1(n)k=0;i=0;while i<=nk=k+2^i;i=i+1;end第五章5.1A=[2,1,-5,1;1,-5,0,7;0,2,1,-1;1,6,-1,-4];b=[13,-9,6,0]';x=A\b5.2[U,fmin]=fminsearch('fxyz',[0.5,0.5,0.5])function f=fxyz(u)x=u(1);y=u(2);z=u(3);f=x+y.^2./x/4+z.^2./y+2./z;5.3X=linspace(0,2*pi,50);Y=sin(X);P=polyfit(X,Y,3)AX=linspace(0,2*pi,50);Y=sin(X);Y1=polyval(P,X)plot(X,Y,':O',X,Y1,'-*')5.4x=0:2.5:10;h=[0:30:60]';T=[95,14,0,0,0;88,48,32,12,6;67,64,54,48,41];xi=[0:0.5:10];hi=[0:10:60]';temps=interp2(x,h,T,xi,hi,'cubic');mesh(xi,hi,temps);第六章6.1syms xy=finverse(1/tan(x))6.2syms x yf=1/(1+x^2); g=sin(y);fg=compose(f,g)6.3syms xg=(exp(x)+x*sin(x))^(1/2);dg=diff(g)6.4F=int(int('x*exp(-x*y)','x'),'y')6.5syms xF=ztrans(x*exp(-x*10))6.6a=[0 1;-2 -3];syms sinv(s*eye(2)-a);6.7f=solve('a*x^2+b*x+c')6.8f=solve('x+y+z=1','x-y+z=2','2*x-y-z=1')6.9y=dsolve('D2y+2*Dy+2*y=0','y(0)=1','Dy(0)=0') ezplot(y),grid on6.10a=maple('simplify(sin(x)^2+cos(x)^2);')6.11f=maple('laplace(exp(-3*t)*sin(t),t,s);')6.12syms t xF=sin(x*t+2*t);L=laplace(F)第七章7.17.27.37.47.57.67.7第八章8.1(1)num=[5]; den=[1,2,2];sys=tf(num,den)(2)s = tf('s');H = [5/(s^2+2*s+2) ];H.inputdelay =2(3)h=tf([0.5,0],[1,-0.5,0.5],0.1)8.2num=2*[1,0.5];den=[1,0.2,1.01];sys=tf(num,den)[z,p,k]=tf2zp(num,den);zpk(z,p,k)[A,B,C,D]=tf2ss(num,den);ss(A,B,C,D)8.3num=[1,5]; den=[1,6,5,1]; ts=0.1;sysc=tf(num,den);sysd=c2d(sysc,ts,'tustin')8.4r1=1;r2=2;c1=3;c2=4;[A,B,C,D]=linmod('x84');[num,den]=ss2tf(A,B,C,D);sys=tf(num,den)8.5A=[1,1,0;0,1,0;0,0,2];B=[0,0;1,0;0,-2];n=size(A)Tc=ctrb(A,B);if n==rank(Tc)disp('系统完全能控');elsedisp('系统不完全能控');end第九章9.1num=[2,5,1];den=[1,2,3];bode(num,den);grid on ;figure;nyquist(num,den);9.2num=5*[1,5,6];den=[1,6,10,8];step(num,den);grid on ;figure;impulse(num,den);grid on ;9.3kosi=0.7;wn=6;num=wn^2;den=[1,2*kosi*wn,wn^2];step(num,den);grid on ;figure;impulse(num,den);grid on ;9.4den=[1,2,8,12,20,16,16];[rtab,info]=routh(den)a=rtab(:,1)if all(a>0)disp('系统是稳定的');elsedisp('系统是不稳定的');end9.5num=7*[1,5];den=conv([1,0,0],conv([1,10],[1,1]));[gm,pm,wg,wc]=margin(num,den)第十章10.1ng0=[1]; dg0=10000*[1 0 -1.1772];g0=tf(ng0,dg0); %满足开环增益的为校正系统的传递函数s=kw2s(0.7,0.5) %期望的闭环主导极点ngc=rg_lead(ng0,dg0,s);gc=tf(ngc,1)g0c=tf(g0*gc);rlocus(g0,g0c);b1=feedback(g0,1); %未校正系统的闭环传递函数b2=feedback(g0c,1); %校正后系统的闭环传递函数figure,step(b1,'r--',b2,'b'); grid on %绘制校正前后系统的单位阶跃响应曲线10.2KK=20;s1=-2+i*sqrt(6);a=1ng0=[10];dg0=conv([1,0],[1,4]);g0=tf(ng0,dg0);[ngc,dgc,k]=rg_lag(ng0,dg0,KK,s1,a);gc=tf(ngc,dgc)g0c=tf(KK*g0*gc);b1=feedback(k*g0,1);b2=feedback(g0c,1);step(b1,'r--',b2,'b');grid on10.3KK=128;s1=-2+i*2*sqrt(3);a=2ng0=[10];dg0=conv([1,0],conv([1,2],[1,8]));g0=tf(ng0,dg0);[ngc,dgc,k]=rg_lag(ng0,dg0,KK,s1,a);gc=tf(ngc,dgc)g0c=tf(KK*g0*gc);rlocus(g0,g0c);b1=feedback(k*g0,1);b2=feedback(g0c,1);figure,step(b1,'r--',b2,'b');grid on10.4ng0=[1];dg0=conv([1,0,0],[1,5]);g0=tf(ng0,dg0);w=logspace(-3,3);KK=1;Pm=50;[ngc,dgc]=lead4(ng0,dg0,KK,Pm,w);gc=tf(ngc,dgc);g0c=tf(KK*g0*gc);bode(KK*g0,w);hold on,bode(g0c,w);grid on,hold off [gm,pm,wcg,wcp]=margin(g0c)Kg=20*log10(gm)g1=feedback(g0c,1);bode(g1),grid on,[mag,phase,w]=bode(g1);a=find(mag<=0.707*mag(1));wb=w(a(1))max(mag)b=find(mag==max(mag))wr=w(b)10.5KK=40; Pm=50;ng0= KK *[1]; dg0=conv([1,0],conv([1,1],[1,4]));g0=tf(ng0,dg0) ;w=logspace(-2,4);[ngc,dgc]=fg_lead_pm(ng0,dg0,Pm,w)gc=tf(ngc,dgc),g0c=tf(g0*gc);b1=feedback(g0,1); b2=feedback(g0c,1);step(b1,'r--', b2,'b'); grid onfigure, bode(g0,'r--',g0c,'b',w), grid on,[gm,pm,wcg,wcp]=margin(g0c), Km=20*log10(gm)10.6KK=200; bp=0.3; ts=0.7; delta=0.05;ng0=[1];dg0=conv([1,0],conv([0.1,1],conv([0.02 1],conv([0.01,1],[0.005 1]))));g0=tf(ng0,dg0);w=logspace(-4,3);t=[0:0.1:3];[mag,phase]=bode(KK*g0,w);[gm0,pm0,wg0,wc0]=margin(mag,phase,w),gm0=20*log10(gm0)%gm0 = -15.6769%2、确定期望的开环传递函数mr=0.6+2.5*bp;wc=ceil((2+1.5*(mr-1)+2.5*(mr-1)^2)*pi/ts), h=(mr+1)/(mr-1)w1=2*wc/(h+1), w2=h*w1w1=wc/10; w2=25;ng1=[1/w1,1]; dg1=conv([1/w2,1],conv([1,0],[1,0]));g1=tf(ng1,dg1);g=polyval(ng1,j*wc)/polyval(dg1,j*wc); K=abs(1/g); %剪切频率处幅值为1,求K值g1=tf(K*g1)%3、确定反馈环节传递函数h=tf(dg1,ng1); Kh=1/K;h=tf(Kh*h) %期望频率特性的倒特性%4、验算性能指标g2=feedback(KK*g0,h); %校正后,系统的开环传递函数b1=feedback(KK*g0,1); b2=feedback(g2,1);bode(KK*g0,'r--',g2,'b',h,'g',w);grid onfigure,step(b1, 'r--',b2, 'b',t); grid on,[pos,tr,ts,tp]=stepchar(b2,delta)。

(完整版)《计算机仿真技术与CAD》习题答案

(完整版)《计算机仿真技术与CAD》习题答案

第0章绪论0-1 什么是仿真?它所遵循的基本原则是什么?答:仿真是建立在控制理论、相似理论、信息处理技术和计算机技术等理论基础之上的,以计算机和其他专用物理效应设备为工具,利用系统模型对真实或假想的系统进行试验,并借助专家经验知识、统计数据和信息资料对试验结果进行分析和研究,进而做出决策的一门综合性的试验性科学。

它所遵循的基本原则是相似原理。

0-2 仿真的分类有几种?为什么?答:依据相似原理来分:物理仿真、数学仿真和混合仿真。

物理仿真:就是应用几何相似原理,制作一个与实际系统相似但几何尺寸较小或较大的物理模型(例如飞机模型放在气流场相似的风洞中)进行实验研究。

数学仿真:就是应用数学相似原理,构成数学模型在计算机上进行研究。

它由软硬件仿真环境、动画、图形显示、输出打印设备等组成。

混合仿真又称数学物理仿真,它是为了提高仿真的可信度或者针对一些难以建模的实体,在系统研究中往往把数学仿真、物理仿真和实体结合起来组成一个复杂的仿真系统,这种在仿真环节中有部分实物介入的混合仿真也称为半实物仿真或者半物理仿真。

0-3 比较物理仿真和数学仿真的优缺点。

答:在仿真研究中,数学仿真只要有一台数学仿真设备(如计算机等),就可以对不同的控制系统进行仿真实验和研究,而且,进行一次仿真实验研究的准备工作也比较简单,主要是受控系统的建模、控制方式的确立和计算机编程。

数学仿真实验所需的时间比物理仿真大大缩短,实验数据的处理也比物理仿真简单的多。

与数学仿真相比,物理仿真总是有实物介入,效果直观逼真,精度高,可信度高,具有实时性与在线性的特点;但其需要进行大量的设备制造、安装、接线及调试工作,结构复杂,造价较高,耗时过长,灵活性差,改变参数困难,模型难以重用,通用性不强。

0-4 简述计算机仿真的过程。

答:第一步:根据仿真目的确定仿真方案根据仿真目的确定相应的仿真结构和方法,规定仿真的边界条件与约束条件。

第二步:建立系统的数学模型对于简单的系统,可以通过某些基本定律来建立数学模型。

《计算机仿真技术和CAD》习题答案解析

《计算机仿真技术和CAD》习题答案解析

第0章绪论0-1 什么是仿真?它所遵循的基本原则是什么?答:仿真是建立在控制理论、相似理论、信息处理技术和计算机技术等理论基础之上的,以计算机和其他专用物理效应设备为工具,利用系统模型对真实或假想的系统进行试验,并借助专家经验知识、统计数据和信息资料对试验结果进行分析和研究,进而做出决策的一门综合性的试验性科学。

它所遵循的基本原则是相似原理。

0-2 仿真的分类有几种?为什么?答:依据相似原理来分:物理仿真、数学仿真和混合仿真。

物理仿真:就是应用几何相似原理,制作一个与实际系统相似但几何尺寸较小或较大的物理模型(例如飞机模型放在气流场相似的风洞中)进行实验研究。

数学仿真:就是应用数学相似原理,构成数学模型在计算机上进行研究。

它由软硬件仿真环境、动画、图形显示、输出打印设备等组成。

混合仿真又称数学物理仿真,它是为了提高仿真的可信度或者针对一些难以建模的实体,在系统研究中往往把数学仿真、物理仿真和实体结合起来组成一个复杂的仿真系统,这种在仿真环节中有部分实物介入的混合仿真也称为半实物仿真或者半物理仿真。

0-3 比较物理仿真和数学仿真的优缺点。

答:在仿真研究中,数学仿真只要有一台数学仿真设备(如计算机等),就可以对不同的控制系统进行仿真实验和研究,而且,进行一次仿真实验研究的准备工作也比较简单,主要是受控系统的建模、控制方式的确立和计算机编程。

数学仿真实验所需的时间比物理仿真大大缩短,实验数据的处理也比物理仿真简单的多。

与数学仿真相比,物理仿真总是有实物介入,效果直观逼真,精度高,可信度高,具有实时性与在线性的特点;但其需要进行大量的设备制造、安装、接线及调试工作,结构复杂,造价较高,耗时过长,灵活性差,改变参数困难,模型难以重用,通用性不强。

0-4 简述计算机仿真的过程。

答:第一步:根据仿真目的确定仿真方案根据仿真目的确定相应的仿真结构和方法,规定仿真的边界条件与约束条件。

第二步:建立系统的数学模型对于简单的系统,可以通过某些基本定律来建立数学模型。

《计算机仿真技术》试卷A(含答案)

《计算机仿真技术》试卷A(含答案)

《计算机仿真技术》考试试卷(A卷)班级姓名学号一.填空题。

(每空1分,共20分)1、计算机仿真中系统由_________________、_________________、________________等三个要素组成。

2、常见的系统实验建模法有________________、________________、________________、________________等几种方法。

3、叙述simulink中常见的可变步长的仿真算法有:________________、________________、________________、________________。

(任举四种)4、MA TALB的Comand windows窗口中可以显示workspace中的全部变量的命令是_________________、_________________。

5、计算机仿真算法的算法引起的误差是________________、________________。

6、三维立体绘图中,________________ 是三维曲线绘图命令,________________是三维网格线绘图命令,________________着色表面图绘图命令。

7、符号运算中,泰勒级数计算的函数是________________傅里叶变换的函数________________二.简答题。

(本题5小题,每题8分,共40分)1、计算机仿真的目的和作用2、列举几种计算机仿真软件,并简要介绍一下(要求4种以上)3、matlab主界面主要包括那些窗口,分别有什么样的功能4、局部变量和全局变量之间的区别5、计算机仿真技术中相似性主要包含那几个方面三.编程题 (本题6小题、共40分)根据下面要求,写出程序代码。

1、(5分)设(2E -C -1B)A T =C -1,其中E 是4阶单位矩阵,A T 是4阶矩阵A 的转置。

求矩阵A2、(5分)输入下面的矩阵,求出特征多项式和特征根,并求出特征多项式的微分。

计算机cad技能大赛标准试题及答案

计算机cad技能大赛标准试题及答案

计算机cad技能大赛标准试题及答案第一部分:CAD基础知识(共300字)1. CAD是什么的缩写?答案:CAD是计算机辅助设计(Computer-Aided Design)的缩写。

2. 请简要介绍CAD的定义及作用。

答案:CAD是一种利用计算机技术进行设计和绘图的辅助工具。

它通过代替传统的手工绘图方式,提供了更高效、更精确的设计过程。

CAD能够实现设计图纸的快速绘制、修改和存储,大大提升了设计效率和质量。

3. CAD软件的常见应用领域有哪些?答案:CAD软件广泛应用于机械制造、建筑设计、电子电气、航空航天等领域。

它在产品设计、工艺规划、结构分析等方面起到了重要的作用。

第二部分:CAD技能试题(共800字)试题一请用CAD软件绘制一张简单的正方形。

要求边长为10个单位。

(回答:使用CAD软件打开绘图界面,选择“线”工具,根据坐标点绘制四条边长为10单位的线段,连接它们构成一个正方形。

)试题二在CAD软件中,如何进行图形的平移操作?(回答:首先选择需要平移的图形,然后点击“编辑”菜单中的“平移”选项。

接下来,在绘图界面中选择一个基准点,再选择目标点,即可完成图形的平移操作。

)试题三请用CAD软件创建一个有填充颜色的圆形。

圆心坐标为(0,0),半径为5个单位,填充颜色为红色。

(回答:使用CAD软件打开绘图界面,选择“圆”工具,在圆心坐标为(0,0)的位置绘制一个半径为5单位的圆。

然后选择“填充”工具,将圆填充为红色。

)试题四如何在CAD软件中实现图形的缩放操作?(回答:首先选择需要缩放的图形,然后点击“编辑”菜单中的“缩放”选项。

接下来,在绘图界面中选择一个基准点,再选择缩放的比例,即可完成图形的缩放操作。

)第三部分:答案解析(共400字)试题一答案解析绘制正方形的方法是使用“线”工具,根据给定的边长绘制四条边。

注意选择合适的起点和方向,保证正方形四条边长度相等。

试题二答案解析图形平移操作的步骤是选择图形后,点击“编辑”菜单中的“平移”选项。

专升本《计算机图形学与CAD技术》_试卷_答案,DOC

专升本《计算机图形学与CAD技术》_试卷_答案,DOC

专升本《计算机图形学与CAD技术》一、(共70题,共150分)1.CAD的一个未来发展方向是实现跨部门(或行业)、跨地域的企业协同产品开发。

描述的是:()(2分)A.集成化B.网络化C.智能化D.标准化.标准答案:B2.有限元的基本思想是()(2分)A.弹性力学B.结构离散C.机构分析与综合D.面向对象编程.标准答案:B3.以下()是计算机辅助制造软件(2分)A.ACISB.PARASOLIDC.MasterCAMD.Ansys.标准答案:C4.以下属于CSG表达特点的是()(2分)A.以边界表示形体B.以二叉树表示形体C.数据结构复杂D.形体更新快.标准答案:B5.以下结构划分合理的网格是()(2分)A.B.C..标准答案:C6.AutoCAD中,r是()命令的缩写(2分)A.REMOVEB.COPYC.CIRCLED.ZOOM.标准答案:A7.以下不是形体在计算机内部表示的是()(2分)A.线框模型B.表面模型C.实体模型D.二叉树模型.标准答案:D8.()可以计算实体的质量和惯性矩(2分)A.物性分析B.装配干涉检查C.装配树D.爆炸图。

.标准答案:A9.以下不属于Bezier曲线性质和特点的是:()(2分)A.曲线通过首末点且与首末控制多边形边相切B.曲线在控制多边形边的凸包内C.改变首末起始点顺序不改变曲线形状D.采用B样条基函数.标准答案:D10.空间曲面的显式表示可以一般化为()(2分)A.B.C.D..标准答案:C11.数据元素之间存储顺序与逻辑顺序一致的数据结构为()。

(2分)A.线性表B.树C.二叉树D.图.标准答案:A12.B样条曲线采用的是()(2分)A.显式表示B.隐式表示C.参数形式.标准答案:C13.产品设计的核心是()(2分)A.加工仿真B.刀具轨迹规划C.有限元分析D.几何形状.标准答案:D14.以下()不是数据库管理系统(2分)A.ACCESSB.ORACLEC.SQLSeverD..标准答案:D15.以下不属于几何约束的是()(2分)A.点固定B.点在线上C.线线平行D.尺寸值相等.标准答案:D16.适合建立图形库进行重复使用的是()(2分)A.标准件B.自制件C.装配件D.机加件.标准答案:A17.以下说法正确的是()(2分)A.链表不允许插入和删除B.栈只能在表的一端进行插入和删除C.顺序表可以在表中任意位置进行插入和删除D.栈只能在表的一端进行插入,在表的另一端进行删除.标准答案:B18.以下关于PDM描述中,正确的是()(2分)A.PDM是产品信息传递的桥梁B.PDM与CIMS没有关系C.PDM只管理产品数据D.PDM进行针对设计人员的人力资源管理.标准答案:A19.下列算法不是()递推的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第0章绪论0-1 什么是仿真?它所遵循的基本原则是什么?答:仿真是建立在控制理论、相似理论、信息处理技术和计算机技术等理论基础之上的,以计算机和其他专用物理效应设备为工具,利用系统模型对真实或假想的系统进行试验,并借助专家经验知识、统计数据和信息资料对试验结果进行分析和研究,进而做出决策的一门综合性的试验性科学。

它所遵循的基本原则是相似原理。

0-2 仿真的分类有几种?为什么?答:依据相似原理来分:物理仿真、数学仿真和混合仿真。

物理仿真:就是应用几何相似原理,制作一个与实际系统相似但几何尺寸较小或较大的物理模型(例如飞机模型放在气流场相似的风洞中)进行实验研究。

数学仿真:就是应用数学相似原理,构成数学模型在计算机上进行研究。

它由软硬件仿真环境、动画、图形显示、输出打印设备等组成。

混合仿真又称数学物理仿真,它是为了提高仿真的可信度或者针对一些难以建模的实体,在系统研究中往往把数学仿真、物理仿真和实体结合起来组成一个复杂的仿真系统,这种在仿真环节中有部分实物介入的混合仿真也称为半实物仿真或者半物理仿真。

0-3 比较物理仿真和数学仿真的优缺点。

答:在仿真研究中,数学仿真只要有一台数学仿真设备(如计算机等),就可以对不同的控制系统进行仿真实验和研究,而且,进行一次仿真实验研究的准备工作也比较简单,主要是受控系统的建模、控制方式的确立和计算机编程。

数学仿真实验所需的时间比物理仿真大大缩短,实验数据的处理也比物理仿真简单的多。

与数学仿真相比,物理仿真总是有实物介入,效果直观逼真,精度高,可信度高,具有实时性与在线性的特点;但其需要进行大量的设备制造、安装、接线及调试工作,结构复杂,造价较高,耗时过长,灵活性差,改变参数困难,模型难以重用,通用性不强。

0-4 简述计算机仿真的过程。

答:第一步:根据仿真目的确定仿真方案根据仿真目的确定相应的仿真结构和方法,规定仿真的边界条件与约束条件。

第二步:建立系统的数学模型对于简单的系统,可以通过某些基本定律来建立数学模型。

而对于复杂的系统,则必须利用实验方法通过系统辩识技术来建立数学模型。

数学模型是系统仿真的依据,所以,数学模型的准确性是十分重要。

第三步:建立仿真模型即通过一定算法对原系统的数学模型进行离散化处理,就连续系统言,就是建立相应的差分方程。

第四步:编制仿真程序对于非实时仿真,可用一般高级语言或仿真语言。

对于快速的实时仿真,往往需要用汇编语言。

第五步:进行仿真实验并输出仿真结果通过实验对仿真系统模型及程序进行校验和修改,然后按系统仿真的要求输出仿真结果。

0-5 什么是CAD技术?控制系统CAD可解决哪些问题?答:CAD技术,即计算机辅助设计(Computer Aided Design),是将计算机高速而精确的计算能力、大容量存储和数据处理能力与设计者的综合分析、逻辑判断以及创造性思维结合起来,以加快设计进程、缩短设计周期、提高设计质量的技术。

控制系统CAD可以解决以频域法为主要内容的经典控制理论和以时域法为主要内容的现代控制理论。

此外,自适应控制、自校正控制以及最优控制等现代控制策略都可利用CAD技术实现有效的分析和设计。

第1章仿真软件——MATLAB1-1 对于矩阵A=[1 2;3 4],MATLAB以下四条命令:A.^(0.5);A^(0.5);sqrt(A);sqrtm(A)所得结果相同吗?它们中哪个结果是复数矩阵,为什么?答:A.^(0.5)=[1.0000 1.4142;1.7321 2.0000];A^(0.5)= [0.5537 + 0.4644i 0.8070 - 0.2124i;1.2104 - 0.3186i 1.7641 + 0.1458i];sqrt(A)= [1.0000 1.4142;1.7321 2.0000];sqrtm(A) = [0.5537 + 0.4644i 0.8070 - 0.2124i;1.2104 - 0.3186i 1.7641 + 0.1458i];其中,“A.^(0.5)”表示向量的乘方,“A^(0.5)”表示矩阵的乘方,“sqrt(A)”只定义在矩阵的单个元素上,即分别对矩阵的每个元素进行运算,“sqrtm(A)”表示对矩阵(方阵)的超越函数进行运算。

1-4 求二元函数方程组:sin(x-y)=0,cos(x+y)=0 的解。

答:>>[x,y]=solve('sin(x-y)=0','cos(x+y)=0','x','y')x =-1/4*pi1/4*piy =-1/4*pi1/4*pi1-5 求函数y(t)=exp(-t)*|sin[cost]|的最大值(0<=t<inf)。

答:>>f='(-1)*exp(-(abs(x)))*abs(sin(cos(abs(x))))';>>x=fminsearch(f,0),ymax=exp(-(abs(x)))*abs(sin(cos(abs(x))))x =ymax =0.84151-6 设D2y-3Dy+2y=x,y(0)=1,Dy(0)=0,求y(0.5)的值。

答:>> f='D2y-3*Dy+2*y=x';g=dsolve(f,'y(0)=1,Dy(0)=0','x');x=0.5;y=eval(g)y =0.61001-7 求方程cos(t)^2*exp(-0.1t)=0.5t的解。

答:>>t1=solve('cos(t)^2*exp(-0.1*t)=0.5*t','t');t=eval(t1)t =0.83291-8 求方程组:x^2+y^2=1,xy=2 的解。

答:>>[x,y]=solve('x^2+y^2=1','x*y=2','x','y')x =-1/2*(1/2*5^(1/2)+1/2*i*3^(1/2))^3+1/4*5^(1/2)+1/4*i*3^(1/2)-1/2*(1/2*5^(1/2)-1/2*i*3^(1/2))^3+1/4*5^(1/2)-1/4*i*3^(1/2)-1/2*(-1/2*5^(1/2)+1/2*i*3^(1/2))^3-1/4*5^(1/2)+1/4*i*3^(1/2)-1/2*(-1/2*5^(1/2)-1/2*i*3^(1/2))^3-1/4*5^(1/2)-1/4*i*3^(1/2) y =1/2*5^(1/2)+1/2*i*3^(1/2)1/2*5^(1/2)-1/2*i*3^(1/2)-1/2*5^(1/2)+1/2*i*3^(1/2)-1/2*5^(1/2)-1/2*i*3^(1/2)1-9 求f(kT)=kexp(-akT)的Z变换表达式。

答:>>syms k t z;f=k*exp(-a*t);F=ztrans(f,t,z)f =k*z/exp(-a)/(z/exp(-a)-1)1-10 求一阶微分方程Dx=ax+by(t),x(0)=x0 的解。

答:>>f='Dx=a*x+b*y';x=dsolve(f,'x(0)=x0','t')x =-b*y/a+exp(a*t)*(b*y+x0*a)/a1-12 求以下方程组边值问题的解。

Df=3f+4g, Dg=-4f+3g, f(0)=0, g(0)=1答:>>f='Dx1=3*x1+4*x2,Dx2=-4*x1+3*x2';[x1,x2]=dsolve(f,'x1(0)=0,x2(0)=1','t') x1 =exp(3*t)*sin(4*t)x2 =exp(3*t)*cos(4*t)第2章 控制系统的数学模型及其转换2-1 已知系统的传递函数为()23216116s s G s s s s ++=+++ 试用MATLAB 建立其状态空间表达式。

答:>>num=[1 1 1];den=[1 6 11 6];[A,B,C,D]=tf2ss(num,den)A =-6 -11 -61 0 00 1 0 B =10 C = 1 1 1D =2-2 已知系统的状态空间表达式为()()()()()()()()()11122212 0 1 1 0-2 -3 1 11 01 1x t x t u t x t u t x t x t y t x t ⎧⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎪⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎪⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎪⎣⎦⎣⎦⎢⎥⎣⎦⎨⎪⎡⎤⎡⎤⎪=⎢⎥⎢⎥⎪⎣⎦⎢⎥⎣⎦⎩试用MATLAB 求其传递函数阵。

答:>> A=[0 1;-2 -3];B=[1 0;1 1];C=[1 0;1 1];D=zeros(2,2);>> [num1,den1]=ss2tf(A,B,C,D,1),[num2,den2]=ss2tf(A,B,C,D,2)num1 =0 1.0000 4.00000 2.0000 2.0000den1 =1 3 2num2 =0 0.0000 1.00000 1.0000 1.00001 3 22-3 已知两子系统的传递函数分别为()()()1112G s s s =++,()()213G s s s =+ 试利用MATLAB 求两子系统串联和并联时系统的传递函数。

答:>> num1=1;den1=[1 3 2];num2=1;den2=[1 3 0];>>[num,den]=series(num1,den1,num2,den2)num =0 0 0 0 1den =1 6 11 6 0>> num1=1;den1=[1 3 2];num2=1;den2=[1 3 0];>>[num,den]=parallel(num1,den1,num2,den2)num =0 0 2 6 2den =1 6 11 6 02-4 设系统的状态空间表达式为()()()()()()[]()()112212 0 11-2 -323 0x t x t u t x t x t x t y t x t ⎧⎡⎤⎡⎤⎡⎤⎡⎤⎪⎢⎥=+⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦⎪⎢⎥⎣⎦⎣⎦⎢⎥⎪⎣⎦⎢⎥⎣⎦⎨⎪⎡⎤⎪=⎢⎥⎪⎢⎥⎣⎦⎩若取线性变换阵 1 11 -1P ⎡⎤=⎢⎥⎣⎦ 设新的状态变量为1x P x ∧-=,则利用MA TLAB 求在新状态变量下,系统状态空间表达式。
