高精度的电流控制型开关电源
高精度开关电源的设计

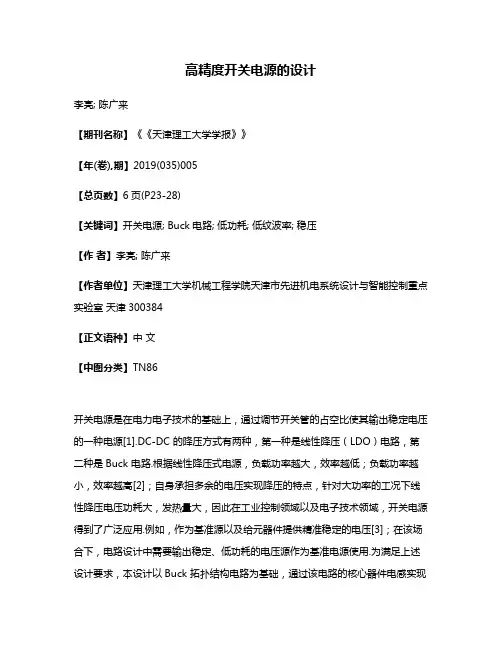

高精度开关电源的设计李亮; 陈广来【期刊名称】《《天津理工大学学报》》【年(卷),期】2019(035)005【总页数】6页(P23-28)【关键词】开关电源; Buck电路; 低功耗; 低纹波率; 稳压【作者】李亮; 陈广来【作者单位】天津理工大学机械工程学院天津市先进机电系统设计与智能控制重点实验室天津300384【正文语种】中文【中图分类】TN86开关电源是在电力电子技术的基础上，通过调节开关管的占空比使其输出稳定电压的一种电源[1].DC-DC 的降压方式有两种，第一种是线性降压（LDO）电路，第二种是Buck 电路.根据线性降压式电源，负载功率越大，效率越低；负载功率越小，效率越高[2]；自身承担多余的电压实现降压的特点，针对大功率的工况下线性降压电压功耗大，发热量大，因此在工业控制领域以及电子技术领域，开关电源得到了广泛应用.例如，作为基准源以及给元器件提供精准稳定的电压[3]；在该场合下，电路设计中需要输出稳定、低功耗的电压源作为基准电源使用.为满足上述设计要求，本设计以Buck 拓扑结构电路为基础，通过该电路的核心器件电感实现能量的搬运，实现输入24 V 电压到12 V 的稳定输出.1 原理分析Buck 拓扑结构电路，主要由开关S、电感L、电容C 和二极管D 组成，Buck 拓扑结构电路的原理图如图1所示.由于电感L 是阻碍电流变化的器件，电感上的电流变化会产生感应电动势.当开关S 闭合时，电感上的电流发生改变会产生感应电动势，此时输入电压通过电感L 对电容C 进行充电，电感上的电流持续增加，电容C 上的电压维持输出电压稳定，最终负载RZ 上的电压等于电容C 两端的电压.当开关S 断开时，电感L 上的电流发生改变，电感L 上会产生与原电感极性相反的感应电动势，电感上的电压通过负载RZ 和续流二极管D 回到电感自身，当负载RZ 发生变化时，所需的电流变大，电容通过放电来维持负载RZ 的电流稳定.图1 Buck 拓扑结构电路Fig.1 Buck topological circuit通过开关S 的闭合与关断，使Buck 电路工作在稳定状态[4]，电感工作在连续模式[5-6]下，电感L 上的电流IL 波形如图2所示.由于电感上的电流不能激变，当开关S 闭合时，电感上的电流以一定的变化速率来维持电感L 上感应电压的不变，此时电感上的电流一直增加到Imax；当开关S 断开时，电感上的电流以一定的变化速率来维持电感L 上感应电压的不变，此时电感上的电流一直减小到Imin，再闭合开关S，当电感L 上的电流增加到Imax，再断开开关S 直到电感L 上的电流减小到Imin，往复进行.当开关S 闭合时，电源通过电感给电容充电，给负载提供能量；当开关S 断开时，电感上的能量还会继续给电容和负载提供能量，当电感L 上的能量为零时，负载上的能量需要电容来维持，保证输出稳定，这样负载上的纹波小.图2 电感工作在连续模式下电感上的电流波形图和对应的占空比Fig.2 Current waveform and duty cycle of inductor operating in continuous mode根据伏秒法则[7]，当开关S 闭合时，其中，占空比为即其中：Von 为开关闭合加在电感两端的电压；ton 为电感的导通时间；toff 为电感的关断时间；VL 为开关闭合时电感两端电压；Vin 为输入电压；Vout 为输出电压；VD 为二极管两端电压；Voff为开关关断时电感两端电压.2 电路设计该系统主要由驱动电路、Buck 电路、PWM 波产生电路、过压保护电路、过流保护电路组成，电路的总体设计框图如图3所示.其中PWM 波产生电路模块包括软启动电路和三角波发生电路，该模块能够实现占空比可调，电平电位可调，PWM 波的频率为20 kHz.图3 电路的总体设计Fig.3 Overall design of circuit2.1 驱动电路和Buck电路MOS 管具有开关速度快，导通电流大，耐压高，功耗低的优点，故采用MOS 管做为开关管.为了加快MOS 管的开通速度和关断速度来降低开关损耗[8]，故在开关管的前级加上驱动电路实现MOS 管的快速开关，如图4所示.比较器是OC 输出需要接上拉电阻R9，比较器输出为PWM 波，当比较器输出端的电压为高电平时三极管Q2 导通，大电流流经三极管Q2 和电阻R10，MOS 管快速开启.当比较器输出低电平时，三极管Q3 导通，MOS 管GS 之间的电压通过电阻R10，在三极管Q3 上产生大电流使MOS 管迅速关断.MOS 管的GS 之间可能会存在静电故在上电之前通过电阻R12 进行放电，避免上电过程中GS 之间的电压值过高影响MOS 管的寿命.在没有上电前比较器输出端是高阻态，假设比较器输出端电压为高电平时，三极管Q2 导通，通过限流电阻R10，使MOS 管的GS 间产生电压，该电压通过电阻R12 释放MOS 管GS 之间的电压.图4 Buck 电路和驱动电路Fig.4 Buck circuit and drive circuit当MOS 管开通24 V 电压通过电感时，由于电感的自感效应，电感上的电流持续增加，对电容充电，并为负载供电.当MOS 管关断时，由于电感的自感效应，电感上的电压通过负载和二极管会产生续流作用，保证负载上的电流稳定输出.如此反复进行，能够使负载上的电压和电流维持在稳定状态.2.1.1 电感参数的计算电感上的电流纹波率为γ=ΔI/IL，如图2所示，电感上的感应电压由电感上的电流变化率引起的，根据该特性对电感参数的计算进行了详细的推导和计算说明，推导过程见公式（5）.其中，γ 为电感上电流纹波率；IL 为电感上的电流；L为电感量；ΔIoff 为开关关断时电感上电流变化量；toff为电感的关断时间；T 为开关电源的周期；f 为开关电源的频率；Vc 为电容两端电压；VO 为输出电压.根据电感的计算公式（6）可以看出，电感量与开关电源的频率，占空比，输出电压，输出电流以及电感上的电流纹波率有关；为了保证输出电压的高精度，既要考虑实际MOS 管存在米勒效应，还要考虑电感上的电流纹波率的取值问题.当占空比一定的情况下，如果开关电源的频率越高，MOS 管的开通和关断的次数越多，MOS 管发热大，随着温度的升高，MOS 管导通，电流下降，负载电流仍然很大，会造成MOS 管损坏，温度更高处于极温下，寿命降低以及米勒效应的存在都会引起电感上的纹波率变大；当开关电源的频率过低时，MOS 管的开通和关断的次数低，这会直接引起电感上的电流纹波率变大；故开关电源的频率取为20 kHz，电感上电流的纹波率取0.1，电感上的电流纹波率小，保证电压输出电压纹波率低.输出电压为Vo=12 V，电感上电流纹波率γ=0.1，占空比D=0.5，输出最大电流IO=200 mA，开关电源频率f=20 kHz.计算得电感量L=15 mH，实际取值需要将电感量放1.2 倍的余量.电感上额定电流最小值IL=IO×（1+γ/2）=0.21 A，故电感取值L=60 mH，电感上额定电流取值IL=250 mA.2.1.2 输出电容参数的计算Buck 结构拓扑电路，输出电容上的电压纹波主要是由ESR 引起的，纹波率越大，发热越大，选择低ESR 成本高，体积大；低纹波率电容大，成本高；根据电源滤波输出波纹系数公式（7）[9]计算输出电容值.还要考虑输出电容的电流耐受能力，输出电容可以采用多个电容进行并联，这样既可以得到较小的ESR，还可以承受更大的纹波电流.纹波电流为纹波电压为输出电容的电容值为考虑实际情况下，系统可能出现瞬态过冲以及周围环境出现干扰，将电容值放一定的余量，将取电容值为100 μF，保证输出电压的纹波小.2.2 三角波发生电路设计三角波发生电路由OC 级输出的LM339 比较器组成，如图5所示.当比较器输出为高时，比较器正端的电压等效为R3 和R4 的串联，然后和R1 并联，再与电阻R2 串联，对电源进行分压.此时比较器正端输入电压为9V 并且电压源通过R4、R5 对电容C2 进行充电，当电容C2 两端的电压高于比较器正端电压时，比较器的输出为低，电容C2 开始放电.此时比较器正输入端的等效电压为电阻R2 和电阻R3的并联，再与电阻R1 串联，进行分压，比较器正输入端的电压为5V.通过改变电阻R1 到R5 的阻值以及电容C2 的容值，实现三角波频率可调[10].图5 三角波发生电路Fig.5 Triangular wave generating circuit2.3 软启动电路三角波发生电路电压上升速度低于电平电路的电压上升速度，比较器输出的PWM 波的占空比为100%，此过程中开关管会保持开通，导致电感上的电流持续增加，当电流过大时，会导致电感烧毁，为避免该现象的发生，故采用软启动电路[11].软启动电路如图6所示.在电路开始上电的过程中，电源通过R7 和R8 对电源进行分压，产生一个稳定的电压，其中三极管基极的电位可通过调节R7 的电阻值改变三极管基极电位，同时，电源通过电阻R6 对电容C3 进行充电[12].因此，刚开始上电的过程中，三角波电压上升速度高于电容C3 两端电压上升速度，故比较器不会输出高电平，避免了电感出现烧毁现象.由于三极管基极和发射极存在0.7 V 的压差，当电容电压上升到比三极管基极电压高0.7 V时，三极管导通，电容开始放电；当电容上的电压放到低于三极管基极电压时，三极管关断.该设计能够实现比较器正输入的电压稳定，使得比较器输出的PWM 波稳定且可调.图6 软启动电路Fig.6 Soft start circuit2.4 上电启动电路和自举充电电路上电启动电路和自举充电电路如图7所示.该电路采用MOS 管的N 管作为开关管，由于MOS 管的N 管开关速度和输出电流能力大于P 管，三极管的功耗大，IGBT 导通速度比MOS 管慢.采用悬浮电路可以大大简化MOSFET 驱动电路[13-14]，故采用悬浮设计的思路.当MOS 管导通时，MOS 管的源极S 的电压约为24 V，此时电容C5 的电压会悬浮在24 V，当稳定工作时，电容C5 两端电压维持在12 V，此时，电容C5 正极的绝对电压为36 V，电容C5 负端的绝对电压为24 V.图7 上电充电电路和自举充电电路Fig.7 Power on charging circuit and bootstrap charging circuit自举电容C5 在达到稳定工作要保持驱动电路电压为12 V，PWM 波产生电路提供稳定的电压源.当开始上电时，24 V 电压通过电阻R16 给自举电容C5 进行充电，由于三极管be 之间存在10 V 稳压管以及0.7 V 的压降，当自举电容上的电压充到11.7 V时，三极管Q5 开始导通，三极管Q5 的集极电压为11.4 V，此时电压通过电阻R14 到三极管Q4，使三极管Q4 导通，此时三极管Q4 的集电极一直保持在0.3 V，自举电容能够给驱动电路和PWM 波产生电路进行供电.刚开始上电过程中，PWM 波产生电路的速度远大于上电充电电路中自举电容电压电压下降的速度，这样可以保证开关电源稳定输出.当开关管闭合时，自举电容的绝对电压为36 V，高于12 V，由于电容C4 上的电压一直保持在绝对的12 V 不变，无法实现对自举电容充电.但是当开关管断开时，自举电容上的绝对电压值低于12 V，此时电容C4 上12 V 的电压通过二极管对自举电容充电.图8 过压保护电路和过流保护电路Fig.8 Overvoltage protection circuit and over-current protection circuit2.5 过压保护电路和过流保护电路过压保护电路和过流保护电路如图8所示.当开关管开通时，电感上的电流持续上升，此时电感上的电流等于电阻R13 上的电流，故采用电阻R13 进行电流采样.为了降低功耗，采用2Ω 的电阻进行采样.当电阻R13 上的电流过大时，电阻R13 上的电压上升，使三极管Q7 导通，此时三极管Q7 集电极上的电压会迅速降到0.3V，使PWM 波输出为低电平，开关管断开，此时电感上的电流下降，避免电感上电流过大，导致烧毁[15].自举充电电路采用悬浮设计思想，直接检测电容C4 的电压会导致电路过于复杂.当开关管闭合时，电容C4 上的电压高于自举电容C5 上的电压值，对自举电容C5 进行充电，自举电容C5 上的电压值最终等于电容C4 上的电压值，故可以通过检测自举电容上的电压值进行过压保护.当输出电压过高时，自举电容上的电压升高，当电压值高于稳压管D4 的导通电压时，三极管Q8 导通时，集电极电压会降为0.3 V，使比较器AR2 的正输入端降低，PWM 波产生电路的输出为低电平，开关管闭合，故电容C4 上的输出电压降低[16].3 结论根据电源要满足低纹波率，高可靠性以及低功耗等应用场合，本文设计了一种基于Buck 电路的降压式开关电源.本设计由Buck 电路、驱动电路、三角波产生电路、软启动电路、自举充电电路、过压保护电路和过流保护电路组成.Buck 电路实现能量的搬运.驱动电路起到MOS 管的快速关断和开通作用.三角波电路和软启动电路实现频率和占空比可调的PWM 波.自举充电电路为驱动电路和三角波产生电路进行供电.过压保护电路为避免输出电压过高导致被供电系统出现故障.过流保护电路为避免电感上电流过大，导致电感烧毁.该开关电源电感上电流纹波率控制在10%，最终输出电压纹波率小于0.8%.输入电压为24 V，输出电压为12 V，最大输出电流在0.2 A.该开关电源具有纹波率低，稳压精度高、稳流，功耗低，成本低，体积小，重量轻，过流保护和过压保护等特点.该开关电源可以广泛应用于工业自动化控制、仪器仪表、医疗设备、通讯设备等领域.参考文献：【相关文献】［1］Luo P，Wang D，Peng X L.An adaptive voltage scaling buck converter with preset circuit［J］.Chinese Journal of Electronics，2019，28（2）： 229-236.［2］魏泰鸣，杨毅.一种高效率低纹波的Buck 电路改进方案［J］.价值工程，2018，37（22）：176-178.［3］Paul F.Buck converter powers 5-v circuits from 12-v solar-cell array［J］.Electronic Design，2009，57（19）：45-46.［4］张宏伟，张九根，施丹.基于 L4970A 芯片的直流电源设计［J］.电子器件，2019，42（01）： 126-131.［5］张双，冀苗苗，李怡潜，等.基于 TL494 的开关稳压电源设计［J］.电脑与电信，2019（Z1）： 9-12，24.［6］王兵，梅盼，陈跃.基于 LM5117 芯片的降压电路设计与性能优化［J］.通信电源技术，2016，33（6）：101-103.［7］王学梅，易根云，丘东元，等.基于伏秒平衡原理的Buck-Boost 变换器分析［J］.电气电子教学学报，2012，34（2）：61-64.［8］Bhattacharya R，Kumar S，Biswas S.Resource optimization for emulation of behavioral models of mixed signal circuits on FPGA： a case study of DC-DC buck converter［J］.International Journal of Circuit Theory and Applications，2017，45（11）：1701-1741.［9］刘丽媗.Buck 电路的分析及其输出参数的设计［J］.嘉应学院学报，2016，34（2）： 45-48.［10］廖良，王敬，许云，等.一种用于 DC/DC 控制器的三角波发生电路［J］.微电子学，2007（5）： 696-699.［11］Li J，Yang M，Sun W F，et al.A fast novel soft-start circuit for peak current-mode DC-DC buck converters［J］.Journal of Semiconductors，2013，34（2）： 93-97.［12］付贤松，张明哲.一种用于升压型 DC-DC 变换器的新型软启动电路［J］.固体电子学研究与进展，2018，38（5）： 367-371，387.［13］秦杨，田民.一种基于分立元件的低成本自举驱动电路［J］.电子元器件与信息技术，2019（1）： 45-47，64.［14］栾盈盈，王省科，廖仲伟.直流无刷电机自举驱动控制研究［J］.工业控制计算机，2018，31（5）： 157-158.［15］熊浩.开关电源过流保护电路设计［J］.江苏科技信息，2019，36（1）：49-51，62. ［16］冯庆胜，沈培富，戴淑军.基于有源钳位和动态负反馈相结合的IGBT 过压保护［J］.大连交通大学学报，2018，39（1）： 115-120.。
uc3844开关电源电路图解
uc3844开关电源电路图解
UC3844是一种高性能的单端输出的电流控制型脉宽调制器芯片由美国Unitrode公司生产。
控制脉宽调制开关电源的总电压相比，开关电源组成的集成电路，具有外围电路简单等优点，电压调整率好，良好的频率响应特性，稳定幅度大等等。
具有过电流限制，过电压保护和欠压锁定。
UC3844是一种单端输出电流型控制器，共内部框图如图3所示。
1脚为补偿端子，外接RC网络可补偿识差放大器的频率响应。
2脚是电压反馈端，取样电压加在误差放大器的反相输入端，与2.5V的基准电压进行比较，产生谈差电压。
3脚为电流检测输入脚，外接过流检测电阻，可构成过流保护电路，当3脚电乐等丁或高T 1V时，电流检测比较器输出高电平，复位PWM锁存器，从而关闭输出脉冲。
4脚外接定时电阻和电容，用以确定振荡器的I.。
第三节 开关电源电压型控制和电流型控制基本原理
电压型控制的优点
• 1。单环控制，易于设计和分析； • 2。噪声裕量大； • 3。多路输出时，交叉调节性能好。
负载
0
x
PWM比较器 + C1 z=xy
R3
PI调节器
X为误差信号
+
Vref
将前面各个环节的传递函数代入上述控制系统，并进行 归一化后可以得到博德图。从博德图可知，电压模式控 制的开关电源，其稳定性和动态特性之间的矛盾比较突 出。（参阅教材和参考书得到此问题的详尽解释）
电压型控制的过电流保护形式 及其常用控制芯片
一、电压控制模式和电流控制模式
开关电源的控制模式分为：电压控制模式（Voltage Mode Control)和电流控制模式(Current Mode Control)两种。 电压控制模式：仅有一个输出电压反馈控制环。 电流控制模式：输出电压反馈控制外环和电流控制内环。 电流控制模式分类：峰值电流、滞环电流和平均电流控 制模式三种。
t=0
Qs =
π ( M1 − M 2 + 2M c )
2( M 1 + M 2 )
, 通过合理选择 M c，就可以使 Qs > 0,
MC − M2 n ] e0 从而保证系统的稳定。 此时误差en = [ M C + M1
峰值电流控制的优缺点及其 集成电路芯片
优点：（1）系统得稳定性增强，响应速度快（能够直接将干
开关电源设计(精通型)
开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。
它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。
在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。
2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。
（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。
二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。
（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。
（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。
2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。
（2）电压和电流等级：确保开关器件能承受最大电压和电流。
（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。
（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。
3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。
（2）精度：提高控制电路的采样精度，降低输出电压的波动。
（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。
三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。
3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。
4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。
5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。
开关电源电压和电流两种控制类型

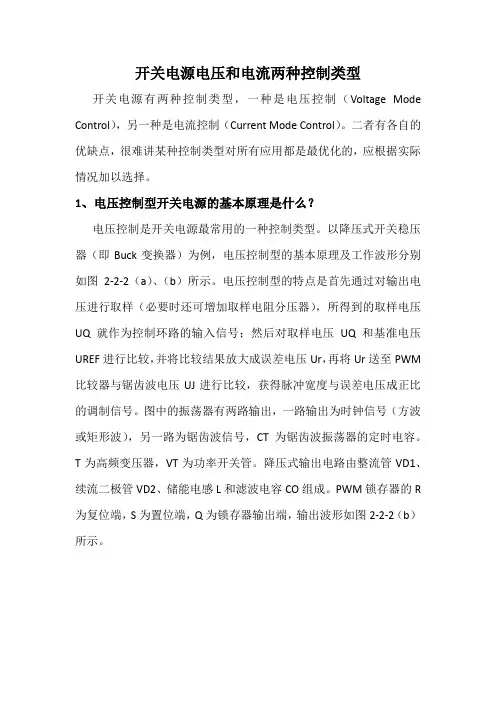

开关电源电压和电流两种控制类型开关电源有两种控制类型，一种是电压控制（Voltage Mode Control），另一种是电流控制（Current Mode Control）。
二者有各自的优缺点，很难讲某种控制类型对所有应用都是最优化的，应根据实际情况加以选择。
1、电压控制型开关电源的基本原理是什么？电压控制是开关电源最常用的一种控制类型。
以降压式开关稳压器（即Buck变换器）为例，电压控制型的基本原理及工作波形分别如图2-2-2（a）、（b）所示。
电压控制型的特点是首先通过对输出电压进行取样（必要时还可增加取样电阻分压器），所得到的取样电压UQ就作为控制环路的输入信号；然后对取样电压UQ和基准电压UREF进行比较，并将比较结果放大成误差电压Ur，再将Ur送至PWM 比较器与锯齿波电压UJ进行比较，获得脉冲宽度与误差电压成正比的调制信号。
图中的振荡器有两路输出，一路输出为时钟信号（方波或矩形波），另一路为锯齿波信号，CT为锯齿波振荡器的定时电容。
T为高频变压器，VT为功率开关管。
降压式输出电路由整流管VD1、续流二极管VD2、储能电感L和滤波电容CO组成。
PWM锁存器的R 为复位端，S为置位端，Q为锁存器输出端，输出波形如图2-2-2（b）所示。
图2-2-2电压控制型开关电源的基本原理及工作波形（a）基本原理；（b）工作波形2、电压控制型开关电源有哪些优点？电压控制型开关电源具有以下优点：（1）它属于闭环控制系统，且只有一个电压反馈回路（即电压控制环），电路设计比较简单。
（2）在调制过程中工作稳定。
（3）输出阻抗低，可采用多路电源给同一个负载供电。
3、电压控制型开关电源有哪些缺点？电压控制型开关电源的主要缺点如下：（1）响应速度较慢。
虽然在电压控制型电路中使用了电流检测电阻RS，但RS并未接入控制环路。
因此，当输入电压发生变化时，必须等输出电压发生变化之后，才能对脉冲宽度进行调节。
由于滤波电路存在滞后时间，输出电压的变化要经过多个周期后才能表现出来。
一种低成本高精度直流可调功率电源设计
2.6 供电部分
本系统需要对 MCU 主控芯片、斩波电路、检测电路等部分进 行供电。选用以 ME6203A50M3G 线性稳压器、XC6206P332MR 线 性稳压器为主的电路作为辅助电源。图 7 为系统的供电框图。
3 系统软件程序设计
3.1 PID控制算法
本系统中 PID 控制算法主要用于斩波电路稳压环节中，根据其

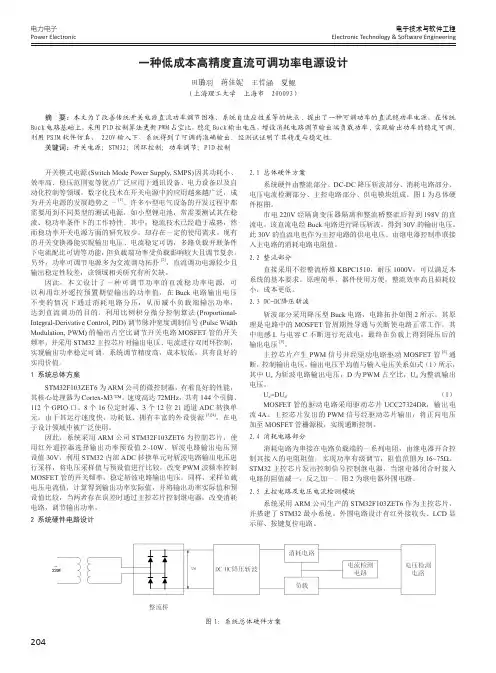

电力电子 Power Electronic
电子技术与软件工程 Electronic Technology & Software Engineering
一种低成本高精度直流可调功率电源设计
田璐羽 蒋佳妮 王哲涵 夏鲲 （上海理工大学 上海市 200093）
摘 要：本文为了改善传统开关电源直流功率调节困难、系统自适应性差等的缺点 , 提出了一种可调功率的直流稳功率电源，在传统 Buck 电路基础上，采用 PID 控制算法更新 PWM 占空比，稳定 Buck 输出电压，增设消耗电路调节输出端负载功率 , 实现输出功率的稳定可调。 利用 PSIM 软件仿真， 220V 输入下，系统得到了可调的准确输出。经测试证明了其精度与稳定性。
上电后进行定时器、IO 口等寄存器、显示、PWM 等的参数 初 始 化。 输 出 闭 环 处 于 关 闭 状 态， 初 始 占 空 比 0.15。 控 制 频 率 20kHz，每次进入 PWM 中断后对电压、电流值进行采样，主控芯 片对采集到的数据进行处理，利用 PID 算法计算并调整 PWM 输出 占空比，稳定斩波电路输出电压，同时计算出负载上的实际输出功 率，如果计算值与预定值存在一定范围的偏差，则调整消耗电路， 芯片发出信号控制继电器开合。若计算值大于预定值，则增加消耗 电路串联电阻个数，减小负载上的输出功率；反之，减小消耗电路 串联电阻个数。当计算值与预定值间的误差小于设定死区范围时， 不做调整，以保证输出值的稳定性 [9]。
一种用于高压开关电源的高精度电流采样电路
电子科技0 前言针对高压电源开关高精度电流采样控制能够提升整体的电路运行控制能力，并且能够在电流采样控制中，及时的按照其采样控制中的处理需求，进行电流采样控制整合，保障在整合实施中，能够将整体的电源控制能力优化。
本文以Boost变换电流采样为研究对象，按照其在高压环境下的电流变化，进行了采样精准度控制，通过对不同的采样精准度控制处理，实现了对整个电路运行闭合状态的科学化监督，同时还按照电流采样工作处理，对其采样控制中的电流运行环境，及电流限流功能分析进行了细化，这对于提升整个电流科学化控制能力具有重要性保障意义。
1 高精度电流采样必要性及意义分析■1.1 高精度电流采样必要性在现代化社会的高速发展中，对于电力的控制和处理越来越重视，无论是在人们的日常生活用电上，还是在汽车电子产品的电力处理上，都应该按照具体的用电处理工作实施，及时的进行电力采样处理，保障在电力采样处理实施中，能够按照具体的电流采样处理，将对应区域内的电流运行控制明确，这样才能为电力产品的应用奠定基础，保障其运行安全，实现整个电力产品电路的运行电流实施安全。
由此可见，对于高精度电流采样处理是很有必要的[1]。
■1.2 高精度电流采样意义高精度电流采样在电力产品的控制处理实施中，需要按照其电流运行控制进行科学的电流运行规划，将整个电路运行中的电流以科学的采样技术进行采样处理，通过采样处理得出具体的电流采样数据，分析其数据应用中的精准性，按照对应的数据分析，进行电路运行影响因素查找，及时的排除影响电路运行安全的控制因素，这样才能保障整个电路的运行安全，同时还能保障在电路运行中，其对应的电路内部电流传输正常，为整个电力产品的安全性应用提供保障。
2 高精度电流采样原理分析高精度电流采样工作在整个电流检测运行工作处理中，具有重要性研究意义，要想保障整体的电流电路运行环境控制安全，就应该注重对其研究控制中的电流采样原理控制，以科学的采样原理控制作为整个采样处理实施中的关键性因素。
l6599芯片工作原理 -回复
l6599芯片工作原理-回复l6599芯片是一款特殊的开关电源控制芯片，主要用于拓扑结构为半桥或全桥的开关电源电压模式控制。
本文将详细介绍l6599芯片的工作原理，并一步一步回答有关该主题的问题。
一、开关电源基本原理开关电源是一种将输入电压通过开关元件进行周期性开关，并通过滤波器和稳压电路获得所需电压的电源。
它具有高效率、体积小、重量轻的优点，广泛应用于各个领域。
开关电源主要由输入端、变压器、整流滤波电路、开关元件、控制电路和输出端组成。
二、l6599芯片介绍l6599芯片是一种高压开关电源控制芯片，采用双极型技术，适用于半桥、全桥拓扑结构的开关电源。
l6599芯片具有高精度的电流限制功能，可实现过电压、过电流保护。
它还具有外部频率调整功能，可适应不同的电子设备需求。
三、l6599芯片工作原理l6599芯片采用了一种称为“确定与比较”的控制策略，通过不同的输入信息，产生相应的开关信号，控制开关管的导通与关断。
1. 开关电源控制电路l6599芯片中的开关电源控制电路包括一个比对器和一个SR锁存器。
比对器将输入电压与参考电压进行比较，并输出控制信号，以实现电压调节。
SR锁存器用于存储比较器输出的信号，以控制开关管的导通与关断。
2. 正负半周工作原理l6599芯片可以工作在正负半周。
在正半周，芯片从S端接收PWM信号驱动开关管。
当输入电压大于参考电压时，比对器输出高电平信号，SR 锁存器置位，导致开关管导通。
当输入电压小于参考电压时，比对器输出低电平信号，SR锁存器复位，导致开关管关断。
在负半周，芯片从D端接收PWM信号，工作原理类似。
3. 外部频率调整l6599芯片支持外部频率调整功能，通过改变外部频率控制元件的值，可以改变控制电路的工作频率。
四、l6599芯片的应用场景l6599芯片广泛应用于各类开关电源中，特别适用于功率较大的开关电源设计。
由于其高精度的电流限制功能和强大的保护功能，l6599芯片在工业、通信、医疗等领域得到了广泛的应用。
UC3842开关电源电路图
1、UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装，其内部原理框图如图1所示。
主要由基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A 误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。
端1为COMP端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。
2、电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V直流电。
三路直流输出，分别为+5V/4A，+12V/和-12V/。
所有的二极管都采用快速反应二极管，核心PWM器件采用UC3842。
开关管采用快速大功率场效应管。
启动过程首先由电源通过启动电阻R 1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。
根据同名端标识情况，此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V，如图3所示。
在开启之前，UC3842消耗的电流在1mA以内。
电源电压接通之后，当7端电压升至16V 时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。
因为UC3842的启动电流在1mA以内，设计时参照这些参数选取R1，所以在R1上的功耗很小。
基于TL3842的开关电源设计
基于TL3842的开关电源设计胡珍玉【摘要】针对特殊条件下要求电源输出路数多、所用芯片对电源精度要求高的特点,应用TL3842设计出一套高精度、多路开关电源.自行设计一台开关电源用高频变压器；分析了开关电源的工作原理与工作过程；通过理论计算和实验研究,验证了本开关电源的可靠性和高性能,满足特殊条件对开关电源的要求,具有很强的实用性.【期刊名称】《应用能源技术》【年(卷),期】2013(000)001【总页数】4页(P22-25)【关键词】开关电源;TL3842;多路开关;高频变压器【作者】胡珍玉【作者单位】哈尔滨投资集团有限责任公司【正文语种】中文【中图分类】TM851.20 引言在通信设备、计算机、家用电器、控制装置等电子设备中，要求电源体积小、效率高、重量轻。
因此，开关电源得到广泛地应用。
目前，随着新器件、新材料以及新技术的发展，开关电源的体积减小，效率进一步提高，而且价格更低。
随着变频调速技术日益广泛的应用，对各种变频器用开关电源的要求也越来越高，不同条件下对开关电源的要求也各不相同［1］。
某些特殊的场合，对开关电源的要求相对比较复杂［2－3］。
例如，对于直流输出要求精度高、直流输出路数多等。
本设计主要针对以上两个问题进行设计。
1 高频变压器的设计高频变压器是开关电源中非常重要的部件，它和普通电源变压器一样也是通过磁耦合来传输能量的。
不同之处在于，这种高频变压器中实现磁耦合的磁路不是普通变压器用的硅钢片，而是在高频条件下工作的磁导率较高的铁氧体磁心或钕铁硼等磁性材料，其目的是为了获得较大的励磁电感、减小磁路中的功率损耗，使之能以最小的损耗和相位失真传输具有宽频带的脉冲能量。
1.1 最大占空比高频变压器的最大承受功率PM与磁芯截面积SJ(单位是cm2)之间存在下述关系式:设计实际输出功率40 W，高频变压器效率η=80%，则变压器输入功率为50 W。
为留有余地，取 PM=80 W，则 SJ=1.34 cm2。
开关电源中的电流型控制模式
开关电源中的电流型控制模式摘要：讨论了开关电源中电流反馈控制模式的工作原理、优缺点，以及与之有关的斜波补偿技术。
关键词：开关电源；电流型控制；斜波补偿1引言PWM型开关稳压电源是一个闭环控制系统,其基本工作原理就是在输入电压、内部元器件参数、外接负载等因素发生变化时，通过检测被控制信号与基准信号的差值，利用差值调节主电路功率开关器件的导通脉冲宽度，从而改变输出电压的平均值，使得开关电源的输出电压保持稳定。
以开关电源中的降压型变换为例（其它类型如正激型、推挽型等，均可由降压型派生得到），图1表示了该变换器的主电路的基本拓扑结构。
图1降压型开关电源根据选用不同的PWM控制模式，图1电路中的输入电压Uin、输出电压Uo、开关功率器件电流(可从A点采样)、输出电感电流(可从B或C点采样)均可作为控制信号，用于完成稳压调节过程。
目前在开关电源中广泛使用的控制方式是通过对输出电压或电流(功率开关器件或输出电感上流过的电流)进行采样，即形成2类控制方式：电压控制模式与电流控制模式。
2电流控制模式的工作原理图2为检测输出电感电流的电流型控制的基本原理框图。
它的主要特点是：将采样得到的电感电流直接反馈去控制功率开关的占空比，使功率开关的峰值电流直接跟随电压反馈电路中误差放大器输出的信号。
从图2中可以看出,与单一闭环的电压控制模式相比,电流模式控制是双闭环控制系统，外环由输出电压反馈电路形成，内环由互感器采样输出电感电流形成。
在该双环控制中，由电压外环控制电流内环，即内环电流在每一开关周期内上升，直至达到电压外环设定的误差电压阈值。
电流内环是瞬时快速进行逐个脉冲比较工作的，并且监测输出电感电流的动态变化，电压外环只负责控制输出电压。
因此电流型控制模式具有比起电压型控制模式大得多的带宽。
图2检测输出电感电流的电流型控制原理框图实际电路以单端正激型电源为例，如图3所示。
误差电压信号Ue送至PWM比较器后，并不是像电压模式那样与振荡电路产生的固定三角波状电压斜波比较调宽，而是与一个变化的、峰值代表功率开关上的电流信号(由Rs上采样得到)的三角状波形信号(电感电流不连续)或矩形波上端叠加三角波合成波形信号(电感电流连续)比较，然后得到PWM脉冲关断时刻。
CX7010 高精度原边反馈开关电源控制芯片 封装SOT23-6 最大功率25W
V 5.0
- 6-
/ Tele:13923751776 QQ:83263334
CX7010
深圳市诚芯微科技有限公司
九、典型应用
高精度原边反馈开关电源控制芯片
图1 V 5.0 - 7-
/ Tele:13923751776 QQ:83263334
R7
R7
图3
V 5.0
- 10-
/ Tele:13923751776 QQ:83263334
CX7010
深圳市诚芯微科技有限公司
高精度原边反馈开关电源控制芯片
工作频率 根据负载情况与工作模式的变化，CX7010的工作频率可以自行调整，并且不需要外部元件来设定。当 系统工作于最大输出功率时，工作频率由内部设定为 60KHz。对于工作于断续模式下的反激式系统，最大 输出功率由下式 1.3 给出：
单位 uA mA V V V V nS mV nS KΩ mS KHz KHz
INV=0V，COMP=5V -4 1.97 INV=2V,COMP=0V Io=20mA Io=20mA CL=0.5nF CL=0.5nF 8
14 4 2 60 42 1 650 40 16 2.03
% V dB uA V V nS nS V
高精度原边反馈开关电源控制芯片
范围 -0.3 to VDD_CLAMP 10 -0.3~7 -0.3~7 150 -55 to 150 260
单位 V mA V V ℃ ℃ ℃
注：如果器件工作条件超出上述各项极限值，可能对器件造成永久性损坏。上述参数仅仅是工作条件的极 限值，不建议器件工作在推荐条件以外的情况。器件长时间工作在极限工作条件下，其可靠性及寿命可能 受到影响。
- 4-
电流型控制UC3842开关电源原理图
是使用最广泛的电路，然而它的保护电路仍有几个问题： 好保护，这时需要个别调整R3的数值，给生产造成麻烦； 2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载 时输出电压下降不大，也很难调整R3到一个理想的数值； 3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟 输入电压HV的关系更大，也很难调整R3到一个理想的数值。 这时如果采用辅助电路来实现保护关断，会达到更好的效果。 辅助关断电路的实现原理：在过载或短路时，输出电压降低， 电压反馈的光耦不再导通，辅助关断电路当检测到光耦不再 导通时，延迟一段时间就动作，关闭电源。
•
用UC3842做的开关电源的典型电路见图1。过载和短路保护，一般是通过在开关管的源极串一个 电阻（R4），把电流信号送到3842的第3脚来实现保护。当电源过载时，3842保护动作，使占空 比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路 关闭，然后靠R1、R2开始下一次启动过程。这被称为“打嗝”式（hiccup）保护。在这种保护 状态下，电源只工作几个开关周期，然后进入很长时间（几百ms到几s）的启动过程，平均功率 很低，即使长时间输出短路也不会导致电源的损坏。由于漏感等原因，有的开关电源在每个开关 周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅 助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。仔细调 整这个电阻的数值，一般都可以达到满意的保护。使用这个电路，必须注意选取比较低的辅助电 压Vaux，对3842一般为13～15V，使电路容易保护。 图2、3、4是常见的电路。图2采取拉低第1脚的方法关闭电源。图3采用断开振荡回路的方法。图 4采取抬高第2脚，进而使第1脚降低的方法。在这3个电路里R3电阻即使不要，仍能很好保护。 注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动 作。在过载或短路保护时，它也起延时保护的左右。在灯泡、马达等启动电流大的场合，C4的取 值也要大一点。
