钻孔变形法测试岩体变形参数
岩体力学-第8章岩体的力学性质--贺虎
2
σ3=0
1m
3
2(C j 3tg j ) (1 tg jctg )sin 2
当β＝45°＋φj／2时，岩体强度取得最低值
1 3 min
2(C j 3tg j ) 1 tg 2 j tg j
耶格（Jaeger）单结构面理论
含多组结构面，且假定各组结构面具有相同的性质时，可分步运用单结构面 理论确定岩体强度包线及岩体强度。
二、岩体变形参数估算
一是在现场地质调查的基础上，建立适当的岩体地质力学模型 ，利用室内小试件试验资料来估算。
二是在岩体质量评价和大量试验资料的基础上，建立岩体分类 指标与变形参数之间的经验关系，并用于变形参数估算。
1、层状岩体变形参数估算
层状岩体的地质力学模型 假设各岩层厚度相等为S，且性质
D—圆(方)板直径(边长)。
定，裂隙越不均匀则要求面积 越大，一般0.25~1.00m2。
ω是与承压板形状与刚度有关的系数。
对于圆形板ω＝0.785；对于方形板ω＝0.886
2、钻孔变形法
优点：①对岩体扰动小；②可以在 地下水位以下和相当深的部位进行；
Hale Waihona Puke Emdp(1 Um )
③试验方向基本上不受限制，而且
第六章 岩体的力学性质
§6.1 岩体的变形性质 §6.2 岩体的强度性质 §6.3 岩体的动力学性质 §6.4 岩体的水力学性质
§6.1 岩体的变形性质
•在受力条件改变时岩体的变形是岩块变形和结构变形的总和， 而结构变形通常包括结构面闭合、充填物的压密及结构体转动和 滑动等变形。从岩体的定义：岩块+结构面=>岩体 •岩体变形=岩块变形+结构面闭合+充填物压缩+其他变形 •在一般情况下，岩体的结构变形起着控制作用。
《岩体力学》第六章岩体的力学性质
图6.1 岩体的压力--变形曲线第六章 岩体的力学性质岩体的力学性质包括岩体的变形性质、强度性质、动力学性质和水力学性质等方面。
岩体在外力作用下的力学属性表现出非均质性、非连续、各向异性和非弹性。
岩体的力学性质取决于两个方面： 1）受力条件；2）岩体的地质特征及其赋存环境条件。
其中地质特征包括岩石材料性质、结构面的发育情况及性质（影响岩体的力学性质不同于岩块的本质原因）；赋存环境条件包括天然应力和地下水。
第一节 岩体的变形性质一、 岩体变形试验及其变形参数确定变形参数包括变形模量和弹性模量。
按静力法得到静E ，动力法得到动E 。
⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧法波地震声波法动力法轴压缩试验法双单水压洞室法钻孔变形法扁千斤顶法狭缝法承压板法静力法按原理和方法分原位岩体变形试验)()()( )(1．承压板法刚性承压板法和柔性承压板法 各级压力P －W （岩体变形值）曲线 按布西涅斯克公式计算岩体的变形模量E m （Mpa ）和弹性模量E me （Mpa ）。
⎪⎪⎩⎪⎪⎨⎧-=-=e m mem m W W PD E W W PD E )1()1(22μμ式中：P —承压板单位面积上的压力（Mpa ）； D —承压板的直径或边长（cm ）；W，W e—为相应P下的总变形和弹性变形；ω—与承压板形状、刚度有关系数，圆形板ω=0.785，方形板ω=0.886。
μm—岩体的泊松比。
★定义：岩体变形模量（E m）：岩体在无侧限受压条件下的应力与总应变之比值。
岩体弹性模量（E me）：岩体在无侧限受压条件下的应力与弹性应变之比值。
图6.2 钻孔变形试验装置示意图②可以在地下水位以下笔图6.3 狭缝法试验装置如图6.3所示。
二、岩体变形参数估算现场原位试验费用昂贵，周期长，一般只在重要的或大型工程中进行，因此，岩体变形参数的很多情况下必须进行估算。
两种方法：① 现场地质调查→建立适当的岩体地质力学模型→室内小试件试验资料→进行估算； ② 岩体质量评价和大量试验资料→建立岩体分类指标与变形参数间的经验关系→进行估算。
岩体变形试验

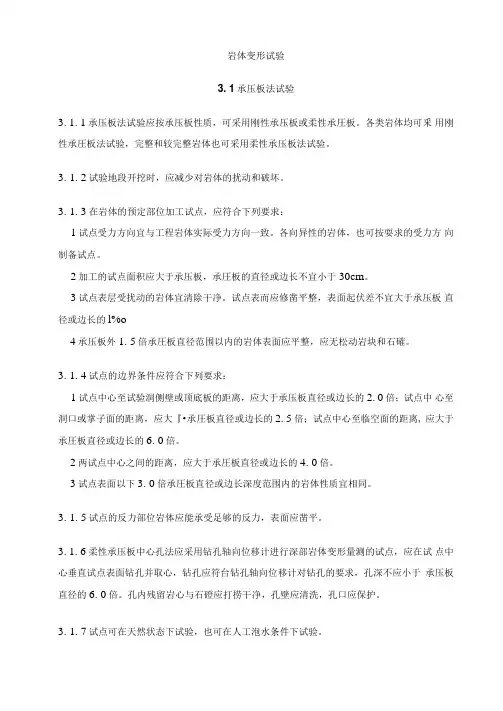

岩体变形试验3. 1承压板法试验3. 1. 1承压板法试验应按承压板性质，可采用刚性承压板或柔性承圧板。
各类岩体均可釆用刚性承圧板法试验，完整和较完整岩体也可采用柔性承压板法试验。
3. 1. 2试验地段开挖时，应减少对岩体的扰动和破坏。
3. 1. 3在岩体的预定部位加工试点，应符合下列要求：1试点受力方向宜与工程岩体实际受力方向一致。
各向异性的岩体，也可按耍求的受力方向制备试点。
2加工的试点面积应大于承压板，承圧板的直径或边长不宜小于30cm。
3试点表层受扰动的岩体宜清除干净。
试点表而应修凿平整，表面起伏差不宜大于承压板直径或边长的l%o4承压板外1. 5倍承圧板直径范围以内的岩体表面应平整，应无松动岩块和石確。
3. 1. 4试点的边界条件应符合下列要求：1试点中心至试验洞侧壁或顶底板的距离，应大于承压板直径或边长的2. 0倍；试点中心至洞口或掌子面的距离，应大『•承圧板直径或边长的2. 5倍；试点中心至临空面的距离, 应大于承圧板直径或边长的6. 0倍。
2两试点中心之间的距离，应大于承圧板直径或边长的4. 0倍。
3试点表面以下3. 0倍承圧板直径或边长深度范围内的岩体性质宜相同。
3. 1. 5试点的反力部位岩体应能承受足够的反力，表面应凿平。
3. 1. 6柔性承压板中心孔法应采用钻孔轴向位移计进行深部岩体变形量测的试点，应在试点中心垂直试点表面钻孔并取心，钻孔应符台钻孔轴向位移计对钻孔的要求，孔深不应小于承压板直径的6. 0倍。
孔内残留岩心与石磴应打捞干净，孔壁应清洗，孔口应保护。
3. 1. 7试点可在天然状态下试验，也可在人工泡水条件下试验。
3. 1. 8试点地质描述应包括下列内容：1试段开挖和试点制备的方法以及出现的情况。
2岩石名称、结构及主要矿物成分。
3岩体结构面的类型、产状、宽度、延伸性、密度、充填物性质，以及与受力方向的关系等。
4试段岩体风化状态及地下水情况。
5试验段地质展示图、试验段地质纵横削面图、试点地质素描图和试点中心钻孔柱状图。
钻孔内测试岩体工程力学参数方法
2012年09月23日
16
美国爱荷华州立大学所进行边坡软岩钻孔剪切试验结果
8 ( ' = 9 o, c' =3.97 MPa) (RBST) o BH8, 11.43m, S.W.Sh ( ' =19 , c' =0.55 MPa) (RBST) o BH9, 8.90m, S.W.Sh ( ' =27 , c' =0.086 MPa) (BST-H) BH7, 7.80m, S.W.Sh 6
正应力 剪应力 （MPa） （MPa） 3.5 3.1 9.5 8.5 12.5 10.6 6.5 5.4 3.5 3.0 6.5 5.1 9.5 5.8 12.5 6.1 12.5 7.8 3.5 3.0 6.5 4.7 9.5 5.8 12.5 8.0
试验组 第一组试验 钻孔编号： RBX-7
f
2012年09月23日
17
美国爱荷华州立大学所进行的软弱岩体钻孔剪切试验结果
2012年09月23日
18
试验步骤
放臵剪切头到孔内指定深度； 剪切头和入孔连杆及油管重量的测试； 施加座压； 施加法向力，然后施加剪应力； 回缩剪切板，提升剪切头； 重新开始下一轮试验。
向家坝水电站坝基岩体钻孔剪切试验应用
钻孔内岩体工程力学参数原 位测试
贾志欣 2012年09月23日
主要内容
前言 钻孔力学试验技术的发展 新型岩体钻孔测试设备的开发研制 结论
2012年09月23日
2
主要内容
前言 钻孔力学试验技术的发展 新型岩体钻孔测试设备的开发研制 结论
2012年09月23日
3
前言
岩体变形特征参数
岩体变形特征参数
岩体(见岩石和岩体)在外力作用下体积和形状的变化。
它是岩体力学的研究对象。
岩体变形受岩性、岩体结构、环境(围压、孔隙水压力)、应力作用时间等因素的影响。
岩体力学研究的岩体变形是，工程活动如岩体开挖或表面加载条件下的变形。
岩体变形和岩石变形既有联系，又有区别。
岩体变形特征参数一是由原位岩体变形实验法(静力法:承压板法钻孔变形法狭缝法水压洞室法单(双)轴压缩试验法动力法:声波法地震波法)等确定的岩体变形模量Em和弹性变形模量Eme参数.二是由岩体变形参数估算(1)在现场地质调查的基础上,建立适当的岩体地质力学模型利用岩块的资料估算岩体的(2)在岩体质量评价和大量实验资料的基础上,建立分类指标与岩体变形参数之间的关系,并用于岩体变形参数的估算.利用此方法可以确定出表征层状岩体变形性质的5个参数:Emn μnt Emt μtn Gmt
岩体的变形通常包括结构面变形和结构体变形两个部分。
一般建筑物的荷载远达不到岩体的极限强度值，因此，设计人员所关心的主要是岩体的变形特性。
岩体变形参数是由变形模量或弹性模量来反映的。
岩体工程力学参数钻孔原位测试新方法-概述说明以及解释
岩体工程力学参数钻孔原位测试新方法-概述说明以及解释1.引言1.1 概述岩体工程力学参数的测试是岩石工程领域中的重要工作，传统的测试方法存在一些局限性，如测试过程中可能会破坏岩体结构，导致测试结果不够准确。
针对这些问题，本文介绍了一种新的岩体工程力学参数测试方法，即钻孔原位测试方法。
该方法通过在岩体内部进行原位测试，不仅可以避免对岩体结构的破坏，还可以获得更准确的测试结果。
本文将详细介绍这一新方法的原理及其应用，并探讨其在岩体工程中的潜在优势和可能存在的局限性，最后展望了该方法的未来发展方向。
通过本文的介绍，读者将能够更全面地了解岩体工程力学参数测试的新方法，并认识到其在岩石工程领域中的重要意义和应用前景。
1.2 文章结构文章结构部分应该包括对整篇文章的结构安排和各个部分内容的简要描述。
具体可写为：文章结构包括引言、正文和结论三个部分。
引言部分主要概述了本文的研究背景和意义，以及新方法的应用前景。
正文部分将介绍传统岩体工程力学参数测试方法和新方法的原理及优势，并探讨新方法在岩体工程中的实际应用情况。
结论部分将总结新方法的优势和可能存在的局限性，以及展望未来可能的研究方向和应用前景。
通过这样的结构安排，读者可以清晰地了解本文的研究内容和逻辑结构。
1.3 目的：本文的目的在于介绍一种新的岩体工程力学参数钻孔原位测试方法，通过对该方法的介绍和分析，探讨其在岩体工程中的应用前景和优势。
同时，也对可能存在的局限性进行了探讨，为该方法的进一步改进和完善提供参考。
最终目的是为了推动岩体工程领域的技术创新和发展，提高岩体工程力学参数测试的准确性和可靠性，为工程实践提供更科学、更可靠的技术支持。
2.正文2.1 传统岩体工程力学参数测试方法岩体工程力学参数的测试一直是岩土工程领域中的重要研究内容，传统的岩体工程力学参数测试方法主要包括室内试验和野外测试两种。
