iec61850规约SCL文件属性详解

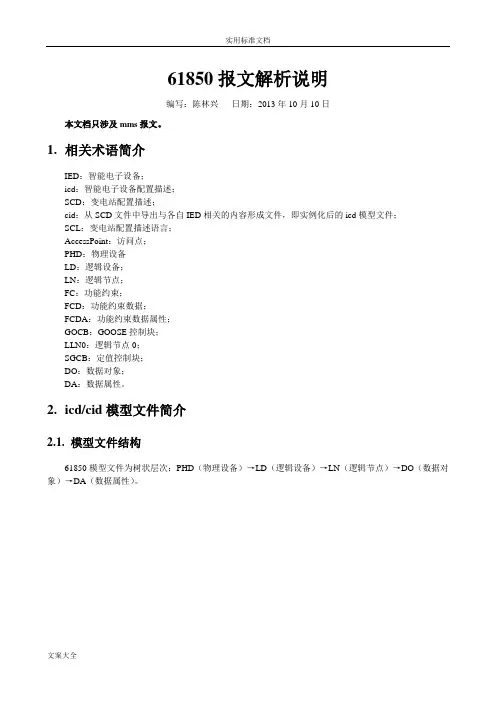

61850报文解析汇报-深瑞版-131016
61850报文解析说明编写：陈林兴日期：2013年10月10日本文档只涉及mms报文。
1.相关术语简介IED：智能电子设备；icd：智能电子设备配置描述；SCD：变电站配置描述；cid：从SCD文件中导出与各自IED相关的内容形成文件，即实例化后的icd模型文件；SCL：变电站配置描述语言；AccessPoint：访问点；PHD：物理设备LD：逻辑设备；LN：逻辑节点；FC：功能约束；FCD：功能约束数据；FCDA：功能约束数据属性；GOCB：GOOSE控制块；LLN0：逻辑节点0；SGCB：定值控制块；DO：数据对象；DA：数据属性。
2.icd/cid模型文件简介2.1.模型文件结构61850模型文件为树状层次：PHD（物理设备）→LD（逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。
图2-1-1 61850模型文件树状结构… 图2-1-2 icd 配置文件结构LDevice2LN1 LDevice1LNnAccessPointCommunication LN0 Authentication ServerServices IEDHeaderSCL DataTypeTemplatesLNodeTypeDOType DA Type EnumType图2-1-3 icd配置文件结构示例其中AccessPoint下面包含S1（mms服务）、G1（GOOSE服务）、M1（SV服务）访问点。
以前的程序导入icd时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。
2.2.icd模型文件内容与数据库信号的对应2.2.1.遥测信号图2-2-1-1 7741导入icd后遥测信号遥测UC，其mms引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$fPRS7741：IEDName；MEAS：LDName，MEAS表示测量LD；MMXU1：逻辑节点类LNClass+序号Inst，MMXU表示测量量数据；MX：功能约束MX；U$phsC：DOName，表示C相电压；cVal$mag$f：DAName表示C相电压幅值。
智能变电站配置描述文件详细解读SCL-南瑞
1
2 3 4
1
概述
SCL语言介绍 SCL模型介绍 SCL文件介绍
5
6 7
数字化站实施过程
系统配置工具示例 兰溪数字化站工程示例
概述
什么是SCL语言？
基于XML的变电站配置描述语言，根据XML 提供的规则，根据变电站自动 化系统的需要，在这里即IEC61850 标准，定义的特定用途的置标语言。 SCL 语言是XML 语言在变电站系统中的特定应用。
概述
SCL文件有哪些？
SSD（Substation Specification Description） ICD（IED Capability Description） SCD（Substation Configuration Description） CID（Configured IED Description） IID（Instantiated IED Description）IEC61850第二版引入 SID（System Exchange Description） IEC61850第二版引入
5
6 7
数字化站实施过程
系统配置工具示例 兰溪数字化站工程示例
数字化站SCL文件发展
国内数字化变电站实施中经历了两个阶段
1. 二次设备厂家各自扩充模型，模型中只体现了站控层访问 接口的模型信息，没有考虑GOOSE访问接口和采样值访 问接口的模型信息。
检测的目标是什么？
在开发和工程实施阶段，使用此模型检测工具检测要使用的模型文件，保
持模型文件的一致性、正确性和稳定性，可以减少系统配置工具的冲突次
数，提示出添加和更改的功能，减少使用标准模型检测工具测出的错误个 数，缩短数字化变电站的实施周期，减少工程的重复劳动。
iec61850规约SCL文件属性详解
SCL文件属性详解目录0 前言 (5)1 术语 (5)2 概述 (5)2.1SCL语言介绍 (5)2.2SCL文件分类 (6)3 工程实施过程 (8)3.1公共部分 (8)3.2我们监控与我们装置 (8)3.3我们监控与外厂家装置 (8)3.4我们装置与外厂家监控 (9)4 文件错误验证规则 (9)4.1验证规则概述 (9)4.2语法验证细则 (9)4.2.1 SCL节点 (9)4.2.2 Header节点 (10)4.2.3 History节点 (10)4.2.4 Hitem节点 (10)4.2.5 Communication节点 (11)4.2.6 SubNetwork节点 (11)4.2.7 BitRate节点 (11)4.2.8 ConnectedAP节点 (11)4.2.9 Address节点 (12)4.2.10 P节点 (12)4.2.11 GSE节点 (12)4.2.12 MinTime、MaxTime节点 (12)4.2.13 SMV节点 (12)4.2.14 PhysConn节点 (13)4.2.15 IED节点 (13)4.2.16 Services节点 (14)4.2.17 DynAssociation节点 (14)4.2.18 SettingGroups节点 (14)4.2.19 GetDirectory节点 (15)4.2.20 GetDataObjectDefinition节点 (15)4.2.21 DataObjectDirectory节点 (15)4.2.22 GetDataSetValue节点 (15)4.2.23 SetDataSetValue节点 (15)4.2.24 DataSetDirectory节点 (15)4.2.25 ConfDataSet节点 (15)4.2.26 DynDataSet节点 (15)4.2.27 ReadWrite节点 (16)4.2.28 TimerActivatedControl节点 (16)4.2.29 ConfReportControl节点 (16)4.2.31 ConfLogControl节点 (16)4.2.32 ReportSettings节点 (16)4.2.33 LogSettings节点 (16)4.2.34 GSESettings节点 (17)4.2.35 SMVSettings节点 (17)4.2.36 GSEDir节点 (17)4.2.37 GOOSE节点 (17)4.2.38 GSSE节点 (17)4.2.39 SMV节点 (18)4.2.40 FileHandling节点 (18)4.2.41 ConfLNs节点 (18)4.2.42 ClientServices节点 (18)4.2.43 ConfLdName节点 (18)4.2.44 AccessPoint节点 (18)4.2.45 Server节点 (19)4.2.46 Authentication节点 (19)4.2.47 LDevice节点 (19)4.2.48 LN0节点 (20)4.2.49 DataSet节点 (20)4.2.50 FCDA节点 (21)4.2.51 FCCB节点 (21)4.2.52 ReportControl节点 (21)4.2.53 TrgOps节点 (22)4.2.54 OptFields节点 (22)4.2.55 RptEnabled节点 (23)4.2.56 ClientLN节点 (23)4.2.57 LogControl节点 (23)4.2.58 DOI节点 (24)4.2.59 SDI节点 (24)4.2.60 DAI节点 (24)4.2.61 Val节点 (25)4.2.62 Inputs节点 (25)4.2.63 ExtRef节点 (25)4.2.64 Log节点 (26)4.2.65 GSEControl节点 (26)4.2.66 SampledValueControl节点 (26)4.2.67 SmvOpts节点 (27)4.2.68 SettingControl节点 (27)4.2.69 SCLControl节点 (27)4.2.70 LN节点 (27)4.2.71 AccessControl节点 (28)4.2.72 Association节点 (28)4.2.73 ServerAt节点 (28)4.2.75 Sunject节点 (29)4.2.76 IssuerName节点 (29)4.2.77 SMVSecurity节点 (29)4.2.78 DataTypeTemplates节点 (29)4.2.79 LNodeType节点 (30)4.2.80 DO节点 (30)4.2.81 DOType节点 (30)4.2.82 SDO节点 (31)4.2.83 DA节点 (31)4.2.84 DAType节点 (31)4.2.85 BDA节点 (32)4.2.86 EnumType节点 (32)4.2.87 EnumVal节点 (32)4.3标准验证细则 (33)4.3.1 概述 (33)4.3.2 检查没有引用的LNType[告警] (33)4.3.3 检查没有引用的DOType[告警] (33)4.3.4 检查没有引用的DAType[告警] (33)4.3.5 检查没有引用的EnumType[告警] (33)4.3.6 检查重复的LNType [告警] (33)4.3.7 检查重复的DOType [告警] (33)4.3.8 检查重复的DAType [告警] (33)4.3.9 检查重复的EnumType [告警] (33)4.3.10 检查LN引用的type类型[错误] (33)4.3.11 检查DO引用的type类型[错误] (34)4.3.12 检查SDO引用的type类型[错误] (34)4.3.13 检查DA引用的type类型[错误] (34)4.3.14 检查BDA引用的type类型[错误] (34)4.3.15 检查DA引用的type类型的存在性[错误] (34)4.3.16 检查BDA引用的type类型的存在性[错误] (34)4.3.17检查DataSet中的成员[错误] (34)4.3.18检查BSC中的btype类型是不是Tcmd [错误] (35)4.3.19检查DPS错误[错误] (35)4.3.20检查数据类型EntryTime [错误] (35)4.3.21检查CDC-ING(ENG)-INC(ENC)-INS(ENS) [错误] (35)4.3.22检查ReportControl控制块中的属性name和datSet同名[告警] (35)4.3.23检查LNType扩充的情况[告警] (35)4.4应用验证细则 (35)4.4.1概述 (35)4.4.2检查rptID的唯一性 (35)4.4.3检查LLN0的存在性 (35)4.4.4检查LPHD的存在性 (35)4.4.5检查LLN0实例号 (36)4.4.7检查ClientLN中的iedName在通讯中是否配置 (36)5 常见问题说明 (36)5.1ICD文件错误 (36)5.2系统配置错误 (37)6 参考文献 (37)0 前言随着数字化工程的逐渐增多，我们也应该为数字化普及所涉及到的技术，由原来的少部分人掌握，普及到每个人的身上。
iec61850规约SCL文件属性详解
iec61850规约SCL⽂件属性详解SCL⽂件属性详解⽬录0 前⾔ 51 术语 52 概述 52.1 SCL语⾔介绍 52.2 SCL⽂件分类 63 ⼯程实施过程 83.1 公共部分 83.2 我们监控与我们装置 83.3 我们监控与外⼚家装置 83.4 我们装置与外⼚家监控 94 ⽂件错误验证规则 94.1 验证规则概述 94.2 语法验证细则 94.2.1 SCL节点 94.2.2 Header节点 104.2.3 History节点 104.2.4 Hitem节点 104.2.5 Communication节点 114.2.6 SubNetwork节点 114.2.7 BitRate节点 114.2.8 ConnectedAP节点 114.2.9 Address节点 124.2.10 P节点 124.2.11 GSE节点 124.2.12 MinTime、MaxTime节点 124.2.13 SMV节点 124.2.14 PhysConn节点 134.2.16 Services节点 144.2.17 DynAssociation节点 144.2.18 SettingGroups节点 144.2.19 GetDirectory节点 154.2.20 GetDataObjectDefinition节点 15 4.2.21 DataObjectDirectory节点 15 4.2.22 GetDataSetValue节点 154.2.23 SetDataSetValue节点 154.2.24 DataSetDirectory节点 154.2.25 ConfDataSet节点 154.2.26 DynDataSet节点 154.2.27 ReadWrite节点 164.2.28 TimerActivatedControl节点 16 4.2.29 ConfReportControl节点 16 4.2.30 GetCBValue节点 164.2.31 ConfLogControl节点 164.2.32 ReportSettings节点 164.2.33 LogSettings节点 164.2.34 GSESettings节点 174.2.35 SMVSettings节点 174.2.36 GSEDir节点 174.2.37 GOOSE节点 174.2.38 GSSE节点 174.2.39 SMV节点 184.2.40 FileHandling节点 184.2.41 ConfLNs节点 184.2.42 ClientServices节点 184.2.43 ConfLdName节点 184.2.44 AccessPoint节点 184.2.45 Server节点 194.2.46 Authentication节点 194.2.47 LDevice节点 194.2.48 LN0节点 204.2.49 DataSet节点 204.2.50 FCDA节点 214.2.52 ReportControl节点 214.2.53 TrgOps节点 224.2.54 OptFields节点 224.2.55 RptEnabled节点 234.2.56 ClientLN节点 234.2.57 LogControl节点 234.2.58 DOI节点 244.2.59 SDI节点 244.2.60 DAI节点 244.2.61 Val节点 254.2.62 Inputs节点 254.2.63 ExtRef节点 254.2.64 Log节点 264.2.65 GSEControl节点 264.2.66 SampledValueControl节点 26 4.2.67 SmvOpts节点 27 4.2.68 SettingControl节点 274.2.69 SCLControl节点 274.2.70 LN节点 274.2.71 AccessControl节点 284.2.72 Association节点 284.2.73 ServerAt节点 284.2.74 GOOSESecurity节点 284.2.75 Sunject节点 294.2.76 IssuerName节点 294.2.77 SMVSecurity节点 294.2.78 DataTypeTemplates节点 29 4.2.79 LNodeType节点 30 4.2.80 DO节点 304.2.81 DOType节点 304.2.82 SDO节点 314.2.83 DA节点 314.2.84 DAType节点 314.2.85 BDA节点 324.2.86 EnumType节点 324.2.87 EnumVal节点 324.3 标准验证细则 334.3.1 概述 334.3.2 检查没有引⽤的LNType[告警] 334.3.3 检查没有引⽤的DOType[告警] 334.3.4 检查没有引⽤的DAType[告警] 334.3.5 检查没有引⽤的EnumType[告警] 334.3.6 检查重复的LNType [告警] 334.3.7 检查重复的DOType [告警] 334.3.8 检查重复的DAType [告警] 334.3.9 检查重复的EnumType [告警] 334.3.10 检查LN引⽤的type类型[错误] 334.3.11 检查DO引⽤的type类型[错误] 344.3.12 检查SDO引⽤的type类型[错误] 344.3.13 检查DA引⽤的type类型[错误] 344.3.14 检查BDA引⽤的type类型[错误] 344.3.15 检查DA引⽤的type类型的存在性[错误] 344.3.16 检查BDA引⽤的type类型的存在性[错误] 344.3.17检查DataSet中的成员[错误] 344.3.18检查BSC中的btype类型是不是Tcmd [错误] 354.3.19检查DPS错误 [错误] 354.3.20检查数据类型EntryTime [错误] 354.3.21检查CDC-ING(ENG)-INC(ENC)-INS(ENS) [错误] 35 4.3.22检查ReportControl控制块中的属性name和datSet同名[告警] 35 4.3.23检查LNType扩充的情况[告警] 354.4 应⽤验证细则 354.4.1概述 354.4.2检查rptID的唯⼀性 354.4.3检查LLN0的存在性 354.4.4检查LPHD的存在性 354.4.5检查LLN0实例号 364.4.6检查logName与LD⼀致 364.4.7检查ClientLN中的iedName在通讯中是否配置 365 常见问题说明 365.1 ICD⽂件错误 365.2 系统配置错误 376 参考⽂献 370 前⾔随着数字化⼯程的逐渐增多，我们也应该为数字化普及所涉及到的技术，由原来的少部分⼈掌握，普及到每个⼈的⾝上。

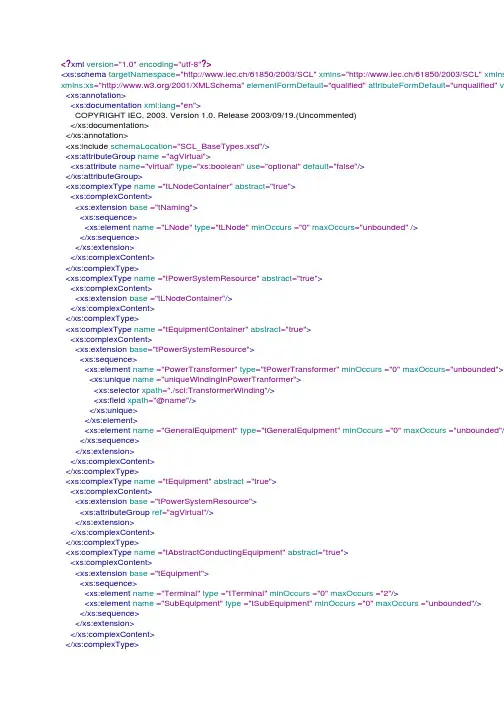

IEC61850规约SCL定义
<?xml version="1.0" encoding="utf-8"?><xs:schema targetNamespace="http://www.iec.ch/61850/2003/SCL" xmlns="http://www.iec.ch/61850/2003/SCL" xmlns xmlns:xs="/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified" ve <xs:annotation><xs:documentation xml:lang="en">COPYRIGHT IEC, 2003. Version 1.0. Release 2003/09/19.(Uncommented)</xs:documentation></xs:annotation><xs:include schemaLocation="SCL_BaseTypes.xsd"/><xs:attributeGroup name ="agVirtual"><xs:attribute name="virtual" type="xs:boolean" use="optional" default="false"/></xs:attributeGroup><xs:complexType name ="tLNodeContainer" abstract="true"><xs:complexContent><xs:extension base ="tNaming"><xs:sequence><xs:element name ="LNode" type="tLNode" minOccurs ="0" maxOccurs="unbounded" /></xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tPowerSystemResource" abstract="true"><xs:complexContent><xs:extension base ="tLNodeContainer"/></xs:complexContent></xs:complexType><xs:complexType name ="tEquipmentContainer" abstract="true"><xs:complexContent><xs:extension base="tPowerSystemResource"><xs:sequence><xs:element name ="PowerTransformer" type="tPowerTransformer" minOccurs ="0" maxOccurs="unbounded"> <xs:unique name ="uniqueWindingInPowerTranformer"><xs:selector xpath="./scl:TransformerWinding"/><xs:field xpath="@name"/></xs:unique></xs:element><xs:element name ="GeneralEquipment" type="tGeneralEquipment" minOccurs ="0" maxOccurs ="unbounded"/ </xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tEquipment" abstract ="true"><xs:complexContent><xs:extension base ="tPowerSystemResource"><xs:attributeGroup ref="agVirtual"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tAbstractConductingEquipment" abstract="true"><xs:complexContent><xs:extension base ="tEquipment"><xs:sequence><xs:element name ="Terminal" type ="tTerminal" minOccurs ="0" maxOccurs ="2"/><xs:element name ="SubEquipment" type ="tSubEquipment" minOccurs ="0" maxOccurs ="unbounded"/></xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tConductingEquipment"><xs:complexContent><xs:extension base ="tAbstractConductingEquipment"><xs:attribute name ="type" type ="tCommonConductingEquipmentEnum" use="required"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tSubEquipment"><xs:complexContent><xs:extension base ="tPowerSystemResource"><xs:attribute name ="phase" type ="tPhaseEnum" use="optional" default="none"/><xs:attributeGroup ref ="agVirtual"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tPowerTransformer"><xs:complexContent><xs:extension base ="tEquipment"><xs:sequence><xs:element name ="TransformerWinding" type ="tTransformerWinding" maxOccurs ="unbounded"/> </xs:sequence><xs:attribute name ="type" type ="tPowerTransformerEnum" use ="required" fixed ="PTR"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tTransformerWinding"><xs:complexContent><xs:extension base ="tAbstractConductingEquipment"><xs:sequence><xs:element name ="TapChanger" type ="tTapChanger" minOccurs="0"/></xs:sequence><xs:attribute name ="type" type ="tTransformerWindingEnum" use ="required" fixed ="PTW"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tTapChanger"><xs:complexContent><xs:extension base ="tPowerSystemResource"><xs:attribute name ="type" type ="xs:Name" use ="required" fixed ="LTC"/><xs:attributeGroup ref ="agVirtual"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tGeneralEquipment"><xs:complexContent><xs:extension base ="tEquipment"><xs:attribute name ="type" type ="tGeneralEquipmentEnum" use ="required"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tSubstation"><xs:complexContent><xs:extension base ="tEquipmentContainer"><xs:sequence><xs:element name ="voltageLevel" type="tVoltageLevel" maxOccurs="unbounded"><xs:unique name ="uniqueBayInVoltageLevel"><xs:selector xpath="./scl:Bay"/><xs:field xpath="@name"/><xs:unique name ="uniquePowerlEquipmentInVoltageLevel"><xs:selector xpath ="./scl:PowerEquipment"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueGeneralEquipmentInVoltageLevel"><xs:selector xpath ="./scl:GeneralEquipment"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueChildNameInVoltageLevel"><xs:selector xpath ="./*"/><xs:field xpath ="@name"/></xs:unique></xs:element><xs:element name ="Function" type="tFunction" minOccurs ="0" maxOccurs ="unbounded"> <xs:unique name ="uniqueSubFunctionInFunction"><xs:selector xpath ="./scl:SubFunction"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueGeneralEquipmentInFunction"><xs:selector xpath ="./scl:GeneralEquipment"/><xs:field xpath ="@name"/></xs:unique></xs:element></xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tVoltageLevel"><xs:complexContent><xs:extension base ="tEquipmentContainer"><xs:sequence><xs:element name ="voltage" type ="tVoltage" minOccurs ="0"/><xs:element name ="Bay" type ="tBay" maxOccurs ="unbounded"><xs:unique name ="uniquePowerTransformerInBay"><xs:selector xpath ="./scl:PowerTransformer"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueConductingEquipmentInBay"><xs:selector xpath ="./scl:ConductingTransformer"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueGeneralEquipmentInBay"><xs:selector xpath ="./scl:GeneralEquipment"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueChildNameInBay"><xs:selector xpath ="./*"/><xs:field xpath ="@name"/></xs:unique></xs:element></xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tBay"><xs:complexContent><xs:extension base ="tEquipmentContainer"><xs:element name ="CoductingEquipment" type="tConductingEquipment" minOccurs ="0" maxOccurs ="unboun <xs:element name ="ConnectivityNode" type="tConnectivityNode" minOccurs ="0" maxOccurs ="unbounded"/> </xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tLNode"><xs:complexContent><xs:extension base ="tUnNaming"><xs:attribute name ="lnInst" type ="tAnyName" use ="optional"/><xs:attribute name ="lnClass" type ="tLNClassEnum" use ="required"/><xs:attribute name ="iedName" type ="tName" use ="optional" default ="none"/><xs:attribute name ="ldInst" type ="tAnyName" use ="optional"/><xs:attribute name ="prefix" type ="tAnyName" use ="optional"/><xs:attribute name ="lnType" type ="tName" use ="optional"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tFunction"><xs:complexContent><xs:extension base ="tPowerSystemResource"><xs:sequence><xs:element name ="SubFunction" type ="tSubEquipment" minOccurs ="0" maxOccurs ="unbounded"><xs:unique name ="uniqueGeneralEquipmentInSubFunction"><xs:selector xpath ="./scl:GeneralEquipment"/><xs:field xpath ="@name"/></xs:unique></xs:element><xs:element name ="GeneralEquiment" type ="tGeneralEquipment" minOccurs ="0" maxOccurs ="unbounded"/> </xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tSubFunction"><xs:complexContent><xs:extension base ="tPowerSystemResource"><xs:sequence><xs:element name ="GeneralEquipment" type ="tGeneralEquipment" minOccurs ="0" maxOccurs ="unbounded" </xs:sequence></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tConnectivityNode"><xs:complexContent><xs:extension base ="tLNodeContainer"><xs:attribute name ="pathName" type ="tRef" use ="required"/></xs:extension></xs:complexContent></xs:complexType><xs:complexType name ="tTerminal"><xs:complexContent><xs:extension base ="tUnNaming"><xs:attribute name ="name" type ="tAnyName" use ="optional"/><xs:attribute name ="connectivityNode" type ="tRef" use ="required"/><xs:attribute name ="substationName" type ="tName" use ="required"/><xs:attribute name ="voltageLevelName" type ="tName" use ="required"/><xs:attribute name ="bayName" type ="tName" use ="required"/><xs:attribute name ="cNodeName" type ="tName" use ="required"/></xs:extension></xs:complexContent></xs:complexType><xs:element name ="Substation" type ="tSubstation"><xs:unique name ="uniqueVoltageLevelInSubsation"><xs:selector xpath ="./scl:VoltageLevel"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniquePowerTransformerInSubsation"><xs:selector xpath ="./scl:PowerTransformer"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueGeneralEquipmentInSubsation"><xs:selector xpath ="./scl:GeneralEquipment"/><xs:field xpath ="@name"/></xs:unique><xs:unique name ="uniqueFunctionInSubsation"><xs:selector xpath ="./scl:Function"/><xs:field xpath ="@name"/></xs:unique><xs:key name ="ConnectivityNodeKey"><xs:selector xpath =".//scl:ConnectivityNode"/><xs:field xpath ="@pathName"/></xs:key><xs:unique name ="uniqueLNode"><xs:selector xpath =".//scl:LNode"/><xs:field xpath ="@lnInst"/><xs:field xpath ="@lnClass"/><xs:field xpath ="@iedName"/><xs:field xpath ="@ldInst"/><xs:field xpath ="@prefix"/></xs:unique><xs:unique name ="uniqueChildNameInSubsation"><xs:selector xpath ="./*"/><xs:field xpath ="@name"/></xs:unique><!-- This identity constraint must he removed, as there is a problem with the (according to part 6 text) predefined connectivity node grounded. If a terminal references this node, whichis naturally NOT defined explicitely in the SCL file, verificatian fails.<xs:keyref name ="ref2ConnectivityNode" refer ="ConnectivityNodeKey"><xs:selector xpath =".//scl:Terminal"/><xs:field xpath ="@connectivityNode"/></xs:keyref>--></xs:element></xs:schema>。
61850报文解析_深瑞版_131016
61850报文解析说明编写：陈林兴日期：2013年10月10日本文档只涉及mms报文。
1.相关术语简介IED：智能电子设备；icd：智能电子设备配置描述；SCD：变电站配置描述；cid：从SCD文件中导出与各自IED相关的内容形成文件，即实例化后的icd模型文件；SCL：变电站配置描述语言；AccessPoint：访问点；PHD：物理设备LD：逻辑设备；LN：逻辑节点；FC：功能约束；FCD：功能约束数据；FCDA：功能约束数据属性；GOCB：GOOSE控制块；LLN0：逻辑节点0；SGCB：定值控制块；DO：数据对象；DA：数据属性。
2.icd/cid模型文件简介2.1.模型文件结构61850模型文件为树状层次：PHD（物理设备）→LD（逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。
图2-1-1 61850模型文件树状结构… 图2-1-2 icd 配置文件结构LDevice2LN1 LDevice1LNnAccessPointCommunication LN0 Authentication ServerServices IEDHeaderSCL DataTypeTemplatesLNodeType DOType DA Type EnumType图2-1-3 icd配置文件结构示例其中AccessPoint下面包含S1（mms服务）、G1（GOOSE服务）、M1（SV服务）访问点。
以前的程序导入icd时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。
2.2.icd模型文件内容与数据库信号的对应2.2.1.遥测信号图2-2-1-1 7741导入icd后遥测信号遥测UC，其mms引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$fPRS7741：IEDName；MEAS：LDName，MEAS表示测量LD；MMXU1：逻辑节点类LNClass+序号Inst，MMXU表示测量量数据；MX：功能约束MX；U$phsC：DOName，表示C相电压；cVal$mag$f：DAName表示C相电压幅值。
IEC61850模型介绍剖析
后台的四遥信息。
1个IED
1-3个访问点Accesspoint（S G M）
1个服务器Server 0-N个LDevice逻辑设备 1个LLN0逻辑节点零 0-N个LN逻辑节点
逻辑设备LDevice：1个LLN0，1-N个LNs
国网对逻辑设备进行规范：
S访问点下：LD0、MEAS、PROT、CTRL、RCD
二、IEC61850全站配置流程
三、IEC61850全站配置流程
二、IEC61850全站配置流程
全站系统配置 文件
装置模板配置 文件
ICD
装置模板组态工具
SCD
SSD
系统组态工具
装置实例组态工具
系统图组态工具 一次系统配置 文件 装置实例组态工具
CID: Configured IED Description.
XML configuration for a specific IED.
二、IEC61850全站配置流程
ICD:智能电子设备能力描述文件. 配置内容 LD、LN、DO、DA定义及LN类型模板的定义 数据集dataset定义 控制块的配置如brcb、urcb、sgcb、lcb等定义 文件结构 有且只有一个IED元素，且名称必须为TEMPLATE 可以有Substation，Communication元素 包括DataTypeTemplates定义
