solidworks2014-实例教程

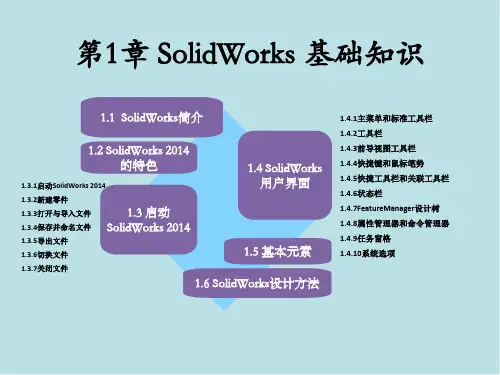

SolidWorks 2014机械设计基础与实例第1章
1.2 SolidWorks 2014的特色
1.保持草图轮廓比例 2.路径长度尺寸 3.样式样条曲线 4. 从孔向导创建槽口 . 多个焊件配置文件配置为库特 征 8. 钣金角撑板 9. 装配体中创建槽配合 10. 装配体中的曲线驱动阵列 11. 已使用的视图可以再次使用 12. 表格水平自动分割
1. 主菜单
1.4.1 主菜单和标准工具栏
2.标准工具栏
1. 显示工具栏
1.4.2 工具栏
2. 工具栏说明及摆放
1.4.3 前导视图工具栏
前导视图工具栏在用户绘图区域的正上方。如图1-32所示,它包含了许多常 用的视图操作命令,例如视图放大/缩小、剖视图、视图定向、视图显示样 式、隐藏/显示样式、编辑外观、应用布景等,这些命令都是SolidWorks操作 中需要经常应用的命令。这些命令都通过下拉图标的方式包含了其他命令的 弹出工具按钮,用户可以下拉图标中访问其他相关的命令。
1.1 SolidWorks简介
SolidWorks Piemium功能包括:1) 零件和装配体建模;2) 数据交换;3) 2D工程图;4) 标注尺寸;5) 材料明细表 (BOM);6) 成本估算;7) 消除干涉;8) 公关叠加分析;9) 管理系统;10) 管道管筒设计;11) 可制造性设计;12) 拔 模、底模和壁厚检查;13) 钣金设计;14) 输出制造数据; 15) 输出2D制造数据;16) 简化生产准备工作。
1.3.4 保存并命名文件
方式如下: 单击SolidWorks主菜单中的“文件”命令→“保存”命令。 单击标准工具栏中的“保存”按钮。 按〈Ctrl+S〉键。
1.3.4 打开与导入文件
在SolidWorks 2014中打开文件的方法有以下几种方式。 单击SolidWorks主菜单中的“文件”命令→“打开”命令→弹出“打开”对话框。 单击标准工具栏中的“打开”按钮→弹出“打开”对话框。 按〈Ctrl+O〉键,弹出“打开”对话框。 双击想要打开的SolidWorks文件图标。
《中文版SolidWorks 2014案例教程》(第九章)
16
9.2 结构构件
【大小】下拉列表框 用于选择结构构件轮廓的大小。
【新组】按钮 单击此按钮后可新增加一组草图线作 为结构构件的路径线段。
【缝隙距离】编辑框 用于选择一组草图线作为结构构件 的路径线段。
【路径线段】列表框 此列表框显示选择好的路径线段。
9.2.1 创建结构构件
17
9.2 结构构件
使用结构构件 功能可以设计 出各种焊件框 架。
使用剪裁/延伸 功能可以对结 构构件进行剪 裁和延伸。
创建角撑板和 顶端盖。
能够设计出相 应的焊缝,真 实地体现了焊 件的焊接方式。
设计好焊件后 生成焊件工程 图,在工程图 中生成焊件零 件的切割清单。
9.1.1 焊件设计概述
6
ห้องสมุดไป่ตู้
9.1 焊件概述
使用SolidWorks 2014创建焊件的一般过程如下:
中文版 SolidWorks 2014
案例教程
中文版SolidWorks2014
2
目录 CONTENTS
01 焊件概述
05 圆角焊缝
02 结构构件
06 焊件切割清单
03 角撑板
07 子焊件
04 顶端盖
3
过渡页
TRANSITION PAGE
4
9.1 焊件概述
焊件是指通过焊接技术将多个零件焊接在一起而形成的零件。由于焊件具有方便灵活、价
20
9.2 结构构件
SolidWorks中的结构构件库中提供的结构构件轮廓的种类和大小是有限的,这时就需 要用户下载结构构件轮廓或自定义结构构件轮廓。 自定义结构构件轮廓就是自己绘制结构构件的轮廓草图,然后通过文件转换将绘制的轮 廓草图保存为能够被【结构构件】命令所调用的结构构件轮廓。下面通过一个创建自定 义轮廓的结构构件的实例,来学习自定义结构构件轮廓的方法。

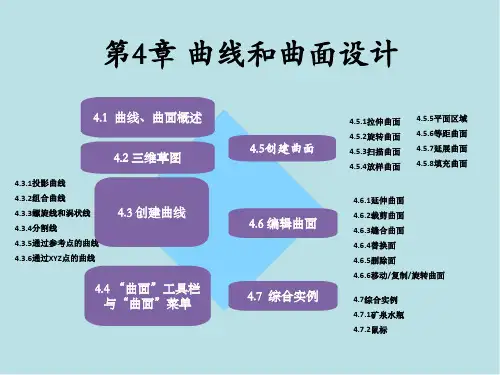

SolidWorks 2014机械设计基础与实例第4章
4.1 曲线、曲面概述
4.2 三维草图
4.3.1投影曲线 4.3.2组合曲线 4.3.3螺旋线和涡状线 4.3.4分割线 4.3.5通过参考点的曲线 4.3.6通过XYZ点的曲线
4.3 创建曲线
4.4 “曲面”工具栏 与“曲面”菜单
4.5创建曲面 4.6 编辑曲面 4.7 综合实例
使用延展曲面命令,可以通过沿指定平面方向延展所选边线来生成曲面。
4.5.8 填充曲面
填充曲面是将现有模型的边线、草图或曲线定义为边界,在其内部构建任意边数的 曲面修补,
4.6 编辑曲面
在曲面创建完成后,还需要对曲面进行逐步的修改和编辑,才能绘制 出符合要求的曲面模型,这就需要用到曲面的编辑工具,本节主要介 绍延伸曲面、裁剪曲面、缝合曲面、替换面、删除面、移动/复制/旋 转曲面。
4.3.2 组合曲线
组合曲线就是将现有的、相互连接的草图线、实体பைடு நூலகம்线、3D曲线等进行组合连 接,从而生成一条单一的组合曲线。
4.3.3 螺旋线和涡状线
螺旋线和涡状线都是以一个已存在的圆为参考,然后根据设置参数的不同生成的两 种规则性曲线。在机械设计中,螺旋线和涡状线通常用于创建螺纹、弹簧、发条、 蚊香片等零部件。
4.5.1 拉伸曲面
拉伸曲面是通过对草图曲线在指定方向进行拉伸生成的曲面,在SolidWorks 2014 中,还可以通过选择的面对面的边线进行拉伸曲面,
4.5.2 旋转曲面
旋转曲面是将曲面绕中心线旋转所形成的曲面
4.5.3 扫描曲面
扫描曲面是将轮廓曲线沿一条路径或引导线进行移动所产生的曲面。
4.6.1 延伸曲面
曲面延伸是通过一条或多条边来对曲面进行延伸一定距离,延伸出来的曲面同原曲 面保持一定的几何关系。
SOLIDWORKS2014机械设计实例教程教程
打开文件
另外,SolidWorks也可导入其他工程软件(如AutoCAD、Pro/E、 UG等)制作的模型文件,只需在打开文件时,在“打开”文件对 话框的“文件名”下拉列表中选择相应的文件类型即可,如下图 所示 。
可根据需要选 择要导入的文 字类型
保存文件
文件的保存十分简单,选择“文件”→“保存”菜单或单击工具 条中的“保存”按钮,即可完成文件的保存。 如果需要将当前图形另存为一个文件,可选择“文件”→“另存 为”菜单,打开“另存为”对话框,如下图所示,重新设置文件 名、保存位置和文件类型,然后单击“保存”按钮将文件保存。
SolidWorks、AutoCAD、Pro/E、UG和CATIA是目前CAD领 域应用最广的几个软件,AUTOCAD属于低端CAD软件, SolidWorks属于中端CAD软件,Pro/E、UG和CATIA属于高 端CAD软件。
SolidWorks的特征建模方式
SolidWorks建立三维模型主要是通过“特征”来实现的 ,如 下图所示:
使用工具按钮调整视图
除了可以利用鼠标和按键快速调整视图外,通过单击前导视图工 具栏中的工具按钮还可对视图进行更多的调整。
剖视图按钮:该按钮被按下后,将在“属性管理器”中显示“ 剖面视图”的属性设置操作界面,通过相应设置后,可创建模型 的剖面视图 ,如下图所示。
使用工具按钮调整视图
“视图定向”按钮:该按钮被按下后,将弹出视图定向选择下 拉菜单,如下图所示,通过单击此菜单栏中的按钮,可将视图调 整到上、下、左、右、前、后和轴测视图进行显示。
利用鼠标和按键调整视图的方法
按住【Ctrl】键和鼠标滚轮,然后移动鼠标:平移视图,如下 面左图所示。
按住【Shift】键和鼠标滚轮,然后移动鼠标:沿垂直方向平滑 缩放视图,如下面右图所示。
《中文版SolidWorks-2014案例教程》很好PPT课件
下图所示轴承座零件就是由拉伸特征、筋特征和孔特征经过叠加、切割而形成的。
轴承座及其各组成特征
② 继续创建拉伸特征
④ 创建孔特征
③ 创建筋特征
① 创建拉伸特征的创建顺序,SolidWorks 2014将构成零件的特征分为基础特征和附 加特征两类。最先建立的特征为基础特征,它通常是零件最重要的特征。在建立好
8
过渡页
TRANSITION PAGE
9
3.2 拉伸特征
拉伸特征是创建三维模型时最常用的一种基础特征,它通过将截面草图沿 指定方向拉伸一定距离而得到。SolidWorks中的拉伸特征包括拉伸凸台/基体 和拉伸切除两种。
10
3.2 拉伸特征
拉伸凸台/基体是指按照给定数值将一个截面草图沿指定方向拉伸一段距
完全贯穿
从截面草图的草绘平面处开始拉伸,直到贯穿几何体的所有部 分,如18页图(a)所示
成形到一顶点 成形到一面
拉伸到所选顶点所在的平面或基准面处,如18页图(b)所示 拉伸到所选的平面、曲面或基准面处,如18页图(c)所示
到离指定面指定的 距离
拉伸到距离指定面一定距离的位置,如18页图(d)所示
成形到实体 两侧对称
中文版
SolidWorks 2014
案例教程
中文版SolidWorks2014
2
目录 CONTENTS
01 特征建模概述
04 扫描特征
02 拉伸特征
05 放样特征
03 旋转特征
06 编辑特征参数
3
过渡页
TRANSITION PAGE
4
3.1 特征建模概述
《中文版SolidWorks 2014案例教程》(第四章)
【部分预览】单选钮 选中该单选钮,将只显示1条边线的圆角 预览。可通过按【A】键来依次观看每 个圆角预览。 【多半径圆角】复选框 选中此复选框后,单击选取1条边线,输 入半径值,然后单击选取第2条边线,输 入半径值,以此类推,最后单击【确定 】按钮 ,可同时创建不同半径的圆角 。
8
【无预览】单选钮 选中该单选钮,将不显示圆角预 览。这样可释放内存,缩短复杂 模型的重建时间。
在【逆转参数】选项组的【距离】编辑 框 中输入逆转距离10,然后单击该 选项组中的【设定所有】按钮,为各顶 点指定相等的逆转距离,圆角预览效果 如下方右图所示。
预览圆角效果
浮动文本框
14
4.1 圆角特征
2
逆 转 圆 角
步骤六
单击【圆角】属性管理器中的【确定】按钮
角,如12页下方右图所示。
,在所选顶点处创建逆转圆
步骤一
步骤二
在命令管理器的【特征】选项卡中单击【抽壳】按钮 , 或者选择【插入】>【特征】>【抽壳】菜单,弹出【抽壳 】属性管理器。
在图形区域单击选择抽壳操作后要移除的面,如图33页下 方左图所示,此时在【移除的面】列表框中将显示所选的 要移除的面,如右图所示。 在【抽壳】属性管理器的【厚度】编辑框 中输入壳的厚 度值0.5,如右图所示,然后单击【确定】按钮 ,生成抽 壳特征,如图33页下方右图所示。
边线进行倒角。
值进行倒角。
31
过渡页
TRANSITION PAGE
32
4.3 抽壳特征
【抽壳】命令用于抽空实体零件,使所选择的面移除,并在剩余的面上生成薄
壁特征,如下图所示。下面是创建下方右图所示抽壳特征的操作过程。 抽壳特征实例
操作后要 移除的面
SolidWorks 2014机械设计基础与实例第2章
2.3 草图几何元 素
2.4 推理、反 馈和捕捉
2.4.1推理线 2.4.2反馈 2.4.3自动捕捉
2.5 尺寸约束 及操作
2.5.1尺寸约束 2.5.2尺寸标注 2.5.3角度尺寸 2.5.4尺寸的修改和删除 2.5.5驱动尺寸与从动尺寸
2.6 草图几何 关系
2.6.1几何关系类型 2.6.2显示/删除几何关系 2.6.3添加几何关系
2.2.3 激活草图
2.2.4 草图指示器
当草图被激活或打开时,“确定角”处会显示两个符号:一个符号是类似于 草图绘制工具按钮的草图符号,另一个是红色的取消符号“×”。单击草图符 号保存对草图所做的任何修改并退出草图绘制状态;单击取消符号将退出草图 绘制状态并放弃对草图所做的任何修改,如图2-6a所示。
第2章 二维草图设计
2.1.1零件处理流程
2.1.2二维草图绘制的 2.1 零件处理流程及草图
ห้องสมุดไป่ตู้
基本原则
绘制基本原则
2.2.1新建零件 2.2.2单位调整 2.2.3激活草图 2.2.4草图指示器
2.2 创建草图
2.3.1绘制直线 2.3.2绘制矩形 2.3.3绘制圆、圆弧和椭圆 2.3.4绘制样条曲线 2.3.5绘制多边形 2.3.6绘制槽口 2.3.7绘制圆角和倒角 2.3.8绘制点 2.3.9构造线 2.3.10添加文字
2.3.3 绘制圆、圆弧和椭圆
1.圆的绘制
命令
绘制点的个数
圆
2
周边圆
3
2.圆弧的绘制
选点说明 第1点为圆心 第2点为圆周上任意一点 第1、2、3点均为圆周上任意点
命令 圆心/起/终 点画弧
2.3.1 绘制直线
1. 直线
SOLIDWORKS2014机械设计实例教程最新版本ppt课件
焦距 长度
起点
终点
矩形
3点中心矩形 : “3点中心矩形”是通过矩形中心点和两个角点 绘制矩形的方式。在“矩形”属性管理器的“矩形类型”卷展栏中 单击“3点中心矩形”按钮,可以“3点中心矩形”方式绘制矩形, 如下图所示 。
矩形
平行四边形 : “平行四边形”与“3点中心矩形”方式基本相 同,都是通过三个角点来确定矩形,只是此命令可以用于绘制平行 四边形。在“矩形”属性管理器的“矩形类型”卷展栏中单击“平 行四边形”按钮,可以“平行四边形”方式绘制平行四边形,如下 图所示 。
圆
周边圆 :此种方法是通过拾取3个点来创建圆,在工作区中3个不 共线的位置各单击一次,即可创建一个圆 ,如下图所示 。
圆弧
在SolidWorks中绘制圆弧主要有“圆心/起/终点圆弧”、“切线 弧”和“三点圆弧”三种方法,下边分别介绍其绘制过程。
圆心/起/终点圆弧 :此种方式是通过选取弧圆心和端点来创建圆弧。 单击 “圆心/起/终点圆弧”按钮,在草绘区单击指定一点作为弧的圆心 ,再在两个不同位置各单击一次确定弧的两个端点,即可绘制一段圆弧 ,如下图所示 。
圆弧
切线弧:如果绘图区有直线、弧或者样条曲线存在,可以创建一段在 其端点处与这些图元相切的弧,单击“草图”工具栏中的“切线弧”按 钮,在某一直线或圆弧的一个端点处单击,确定切线弧的起始点,移动 指针在适当的位置再次单击,确定切线弧的方向、半径及终止点,即可 完成切线弧的绘制,如下图所示 。
切线弧的 起点
欢迎同学们学习 “Solidworks”课
程
第2章 草图绘制
1. 草图基本操作 2. 草图绘制实体 3.草图绘制工具 4.标注尺寸和几何关系
1.草图基本操作
进入和退出草绘环境 草图工具栏
SolidWorks 2014机械设计基础与实例第3章
3.3.6 扫描切除
与生成凸台的扫描特征类似,下面通过实例说明扫描切除特征的操作过程 和注意事项。
3.3.7 放样切割
与放样凸台特征类似,下面通过实例说明放样切割特征的操作过程和注 意事项。
3.3.8 边界切除
与边界凸台特征类似,下面通过实例说明边界切除特征的操作过程和注 意事项。
3.4 应用特征创建
在SolidWorks中,零件模型的创建不仅是通过创建凸台实体来实现,还需 要通过对凸台实体进行切除,共同作用,才能实现用户的设计意图。与凸 台特征创建命令类似,实现特征切除的命令包括拉伸切除、旋转切除、扫 描切除、放样切割和边界切除等。
3.3.5 旋转切除
“旋转切除”命令也是常用的特征切除命令,“切除-旋转”属性管理 器相关选项用法同“旋转”属性管理器类似。
3.1.1特征建模基础 3.1.2模型的显示方式 3.1.3模型视图的控制 3.1.4模型的视图定向 3.1.5参考几何体创建
第3章 零件设计
3.1 零件设计基础
3.5 镜像与阵列
3.5.1镜像 3.5.2线性阵列 3.5.3圆周阵列
3.2.1拉伸凸台特征 3.2.2旋转凸台特征
3.2 基础特征创建
3.2.2 旋转凸台特征
旋转凸台特征是通过先绘制或选定用来进行旋转的截面草图,沿指定的轴 旋转一定角度后所形成的特征。一般具有中心轴的实体,如圆柱体、圆锥 体和圆筒等都可以由旋转凸台特征来生成。
3.3 高级特征创建
在零件的基础特征之上的其他特征称之为高级特征。高 级特征的创建主要包括拉伸切除、旋转切除、扫描凸台 /扫描切除、放样凸台/放样切除、边界凸台/边界切除、 筋、拔模和抽壳等。总的来讲,SolidWorks提供的特征 命令是有限的,但是用户能灵活使用这些特征命令,将 能完成各种复杂的零件模型。
《中文版SolidWorks 2014案例教程》(第五章)
另一种是在两个相交的基准面上分别绘制草图,两个草图沿各自所在平面的垂直方向进行投影 得到两个曲面,这两个曲面的交线即为投影曲线。下面来看一个关于创建投影曲线的实例。
素材
步骤一
打开本书配套素材中的“ch05\素 材\投影曲线.SLDPRT”文件,如右 图所示。
要投影的曲线
投影面
5.1.2 投影曲线
11
作为扫描或放样的路径、引导线、轮廓线。 下面来看一个关于创建组合曲线的实例。 素材
步骤一
边线1
打开本书配套素材中的“ch05\素材
边线2
\组合曲线.SLDPRT”文件,如右图
所示。
边线6
边线3
边线5
边线4
5.1.4 组合曲线
20
5.1 创建曲线
步骤二
在命令管理器的【曲面】选项卡中单 击【曲线】按钮 下方的下拉按钮 ,在弹出的下拉列表中单击【组合曲 线】按钮 ,或选择【插入】>【曲 线】>【组合曲线】菜单,弹出【组 合曲线】属性管理器。 选择要组合的曲线、草图曲线或模 型边,在此我们选择边线1~6,所 选的对象会显示在【组合曲线】属 性管理器的【要连接的实体】列表 框中,如右图所示。
选中此复选框往1 个方向投影生成分 割线
5.1.1 分割线
7
5.1 创建曲线
步骤三
在【分割线】属性管理器的【分割 类型】选项组中选中【投影】单选 钮,先选择步骤一中的图中所示的 草图作为要投影的对象,然后选择 要分割的面。 单击【分割线】属性管理器中的【 确定】按钮 ,即可创建分割线并 分割所选的面,如右图所示。
分割线
步骤四
5.1.1 分割线
8
5.1 创建曲线
【分割线】属性管理器中的【分割类型】选项组用于选择创建分割线的方式, 各方式的作用如下。 【投影】 将所选投影对象投影到所选的面 上以生成分割线。 【轮廓】方式生成分割线
《中文版SolidWorks 2014案例教程》(第八章)
10
8.2 钣金法兰
基体法兰是新钣金件的第1个特征,它是1个钣金件的“基础”,其他钣金特征都是在此“基础 ”上创建的。因此,基体法兰特征是整个钣金件中最重要的部分。基体法兰特征与实体建模中 的凸台-拉伸特征类似,都是由草图截面拉伸而成的。法兰基体特征的草图截面可以是单一开 环草图、单一闭环草图或多重闭环草图,如下图所示。
1
基 体 法 兰
【矩形】 在需要进行折弯释放的边上生成1个矩 形切除,如图1所示。 【撕裂形】 在需要撕裂的边和面之间生成1个撕裂 口,而不是切除,如图2所示。 【矩圆形】 在需要进行折弯释放的边上生成1个矩 圆形切除,如图3所示。
释放槽类型
图1
图2
图3
15
8.2.1 基体法兰/薄片
8.2 钣金法兰
创建边线法兰前
【切口】形式
【延伸】形式
8.2.2 边线法兰
33
8.2 钣金法兰
使用【斜接法兰】命令,可以将一系列法兰添加到钣金件的1条或多条边线上 ,如下图所示。 斜接法兰
斜接法兰的 附着边
用于生成斜接法 兰的草图
8.2.3 斜接法兰
34
8.2 钣金法兰
生成斜接法兰之前首先要绘制法兰草图,斜接法兰的草图必须遵循以下条件。
如果使用圆弧生成斜接法兰,圆弧不 能与钣金件的厚度边线相切,如图1所 示。可以通过圆弧与长度边线相切 (图2),或通过在圆弧和厚度边线之 间放置一小段的草图直线(图3)来生 成斜接法兰。
草图只可由直线和圆弧 组成,草图可以包括1 条以上的连续直线,如 L形轮廓。
草绘平面必须垂直于 生成斜接法兰的第1条 边线。
8.2.2 边线法兰
26
8.2 钣金法兰
(3)【法兰长度】选项组
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
个三角形→画一个三角形顶点到盘中心的线(作为扫描路径线)→拉伸扫描(三角形为轮廓线)拉伸切除多余部分(两个方向完全贯穿)→圆周阵列(选择扫描特征、切除特征和据新华社电特征)12个→旋转阶梯轴→圆角(变半径、外缘5、内缘3)→外圆圆角5。
图67 图68图67提示:画中心杆(中心)轨迹→建立两个基准面→画圆草图→扫描中心杆(薄壁特征)在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。
图68提示:绘缺点3D封闭曲线→建立基准面→画圆草图→扫描。
图69 图70图69提示:画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。
图70提示:旋转主体→生成筋板→切孔→倒角。
图71 图72图71提示:拉伸两端圆柱(两侧对称)→拉伸中间杆(两侧对称)→圆角→倒角。
12图72提示:旋转轴→建立基准面→切除键槽。
图73 图74图73提示:旋转主体→切横孔→切阶梯孔。
图74提示:旋转主体→切孔。
图75 图76 图75提示:旋转。
图76提示:拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。
图77 图78图77提示:拉伸底板→建立基准面→拉伸斜圆柱→切孔。
图78提示:拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。
3图79 图80图79提示:旋转→切孔。
图80提示:拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切底板孔。
图81 图82图81提示:拉伸中间圆套→切键槽→旋转一个手把→阵列。
图82提示:拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。
图83 图84图83提示:右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。
图84提示:拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。
4图85 图86图85提示:拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。
图86提示:拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。
图87 图88图87提示:拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。
图88提示:旋转180度主体(带圆角)→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台(带孔)→圆角中间凸台。
图89 图90图89提示:拉伸底板(带孔)→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。
图90提示:旋转主体→切孔。
图91图91提示:按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。
图925图92提示:画椭圆草图→画截面草图→扫描→画右切除草图(带回转中心线)→旋转切除。
图93图93提示:按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。
图94图94提示:旋转底部圆台→拉伸筋板→旋转切除上部球面。
67图95图95提示:拉伸立方体→分别画两头半圆草图(两个草图)→画两个导导线草图(两个草图)→放样曲面(用两条引导线)→用曲面切除→隐藏曲面。
图96图96提示:画一段螺旋线→画叶片草图→沿螺旋线扫描叶片→切除叶片→旋转风扇中间体→阵列三个叶片。
图97图97提示:旋转主体→加一个筋板→阵列三个筋板。
8图98图98提示:拉伸底板→拉伸一个小方块→阵列全部方块。
图99图99提示:拉伸板(拔模10度)→拉伸三个圆柱(草图中画三个圆,拉伸时不合并实体)→圆角圆柱→压凹(选定切除,间隙为1mm )→圆角上表面→抽壳(厚度1mm )。
图100图100提示:拉伸六棱柱→弯曲(扭曲100度,基准面1剪裁距离20mm )9图101图101提示:拉伸圆柱体→倒下角→建立等距曲面(选择立柱、下倒角、底面)→用包覆切除凹坑→用包覆加文字→扫描加手把→曲面切除内腔→倒上角。
图102图102提示:旋转圆台→建立基准面(曲面切平面)→拉伸键。
图103图103提示:旋转主体(或拉伸主体)→画样条曲线→拉伸曲面→用曲面切除→隐藏曲面。
10图104图104提示:拉伸(或旋转)阶梯轴→切除平台→切除凹坑→切除中间孔。
图105图105提示:拉伸右视图所示的弧形板→拉伸弯板(不选定合并结果)→插入特征(组合)→选择共同→选择两个实体并确定→拉伸其它凸台→节孔。
图106图106提示:画椭圆草图(轮廓)→画直线草图(路径)→画样条曲线(引导线)→插入凸台/基体扫描→等距曲面→画耳朵扫描路径→生成基准面→画耳朵截面草图→扫描耳朵→打开Photoworks→设置渲染背景→设置零件材料→渲染。
图107 装配子图1图107提示:拉伸立柱主体→切附后立柱上部台阶→拉伸右横圆柱→拉伸左横柱体→旋转切除中间竖孔→切除右横孔→切除左横孔→圆角→拉伸左上耳→加筋板图108 装配子图3 图109 装配子图4 图108提示:旋转(或拉伸)阶梯轴→切除横孔→倒角图109提示:旋转球缺→用特征钻孔1112图110 装配子图2图110提示:拉伸手把主体(不含螺纹部分)→拉伸手把圆柱→切孔→拉伸螺纹部分圆柱→加螺纹装饰线(插入注解)图111 装配体总图一、识读图107、108、109、110所示的零件图样,完成零件实体造型(螺纹造型不做),将4个零件依次保存,并以准考证号加a1、a2、a3、a4为文件名保存.x_t 格式(Parasolid 9.0以下)实体文件(60分)。
二、对图111的零件进行装配,根据三维设计模型自动生成装配图的全剖主视图(视向和阀体座零件一致,不要标注和标题栏,图线要求符合正投影规则),并以准考证号加b 为文件名保存.dwg 格式图形文件,并用软件功能算出压杆零件的转动角度范围是 (以图2压杆零件所示为基准位置)(20分)。
三、根据第二题所确定的压杆零件的转动角度范围,完成压杆零件的转动动画仿真,要求出现压杆零件转动时的两个极限位置但不能出现干涉,生成主视图视向(和阀体座零件主视图视向一致)avi 文件(25帧/秒 800×600像素)(20分)。
装配提示:建立装配图文件→插入现有零件主体(图107)→插入现有零件销轴(图108)→配合关系同轴→配合关系重合→插入现有零件手把(图110)→配合关系同轴→配合关系重合→插入现有零件球→配合关系同轴→配合关系重合→手把与主体用角度配合。
工程图提示:建立工程图文件→插入视图→画剖视图构造线→生成剖面视图(手把不剖)→加球局部剖视图→保存为.DWG文件。
动画提示:打开装配图→切换到动画功能→拖动时间杆到一定位置(视图方向)→双击角度配合→输入角度→再拖动时间杆到下一个适当位置→双击角度配合→输入角度→播放动画→保存动画为.AVI文件。
各种动画制作说明:1. 装配体爆炸动画制作制作装配爆炸视图(如图112所示)→切换到动画标签→拖动时间杆1个小距离→用动画向导生成爆炸动画→再次拖动时间杆1个小距离→用动画向导取消爆炸→播放动画。
图112爆炸视图2. 移动零件动画(图113)切换到动画标签→拖动时间杆1个距离→用鼠标拖动零件到B点→拖动时间杆→用鼠标拖动零件到C点→拖动时间杆→用鼠标拖动零件到D点→拖动时间杆→用鼠标拖动零件到E 点→→拖动时间杆→用鼠标拖动零件到F点→拖动时间杆→用鼠标拖动零件到G点→播放动画。
图113移动零件生成动画3. 移动给定距离动画将装配体中需要移动给定距离的零件与下动的零件设置配合→切换到动画→拖动时间杆到某一位置→双击动画界树中的距离角度并输入角度值→播放动画。
1314图114 用距离生成动画4. 转动角度动画将要转动的零件与固定不动的零件(或另画一个直线草图)设置角度配合→拖动时间杆→双击动画树中的角度并输入角度值→播放动画。
图115 用角度生成动画图116 用角度生成动画在图116中,为了使轴承一起转动可以在轴承和轴上各画一条构造直线草图,使两直线配合为平行,5. 旋转马达动画(模拟)如图117所示的机构制作旋转马达动画:单击模拟工具栏中的旋转马达按钮→弹出旋转马达15设置对话框→选择小齿轮轴→确定转动方向(图中选择为逆时针)→选择小齿轮→确定转动方向→择大齿轮轴→确定转动方向→选择大齿轮→确定转动方向(顺时针)→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
为了使两个齿轮的齿对齐,可以在两个齿轮端面上各绘制一条构造半径线,定义配合重合,定义后再将其重合关系删除图117 旋转马达动画6. 线性马达单击模拟工具栏中的线性马达按钮→弹出线性马达对话框→单击要移动零件上移动方向的边线→如果方向不合适可以改变方向→单击对话框中的确定按钮→单击计算模拟按钮→重拨模拟。
图118 线性马达动画7. 线性弹簧动画如图119所示的装配体生成线性弹簧动画:在两个支座之间绘制一条草图条直线→在直线的中点上绘制一个点→单击模拟工具栏中的线性弹簧按钮→弹出线性弹簧对话框→单击滑板的一个边→单击草图中的点→在图中出现弹簧→输入自由长度(如50)→输入弹簧常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
图119 线性弹簧动画8. 引力动画如图120所示的装配体生成引力动画:单击模拟工具栏中的引力按钮→弹出引力对话框→单击滑板的一个边→确定引力方向→可以修改引力常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
图120 引力动画16。
