可充电电池组智能低碳管理系统的设计

合集下载

零碳产业园建设顶层规划设计的研究

零碳产业园建设顶层规划设计的研究

零碳产业园建设顶层规划设计的研究产业园是现代化经济发展的重要载体,对于推动区域经济的快速发展和优化产业结构具有重要意义。

近零碳园区,是建立在数字化全面赋能的智慧产业园区基础之上,以数字化手段贯穿园区建设和运营全过程的项目。

我们一代书生工程咨询自2014年以来,通过对产业园区、绿色产业园区、数字产业园区的多方面研究与规划执行,我们总结出以下近零碳产业园区的特征与规划设计建议。

一、零碳产业园区的相关概念近零碳产业园,常称为零碳产业园,是指在一个产业园区内,直接或间接产生的二氧化碳排放总量,在一定周期内(通常为一年),通过清洁技术支持、碳回收技术、能源存储交换等方式全部予以抵消,从而实现碳元素“零排放”的现代化产业园区。

园区是产业和企业聚集的主要场所,由多样化的功能单元相互配合组成完整生态系统,存在工业、商业、建筑、物流交通等多种业态。

为维持园区生态系统正常运行,园区需要消耗大量的资源和能源,随之产生大量的温室气体。

因此,园区也是温室气体排放的重要空间载体。

在全球气候变化的压力下,园区的温室气体控制将是各国减排战略的关键靶点。

园区作为区域性平台,其减排路径对城市和国家等宏观组织都具有一定的参考意义。

目前,国内外园区已对低碳、近零碳、碳中和等目标做出了具有自身特色的尝试和实践,对环境、社会和园区自身都产生了显著的效益,并吸引更多的园区探索零碳发展路径。

总体趋势上,园区零碳转型已成为全球气候行动的重要任务。

二、零碳产业园区的发展趋势零碳园区的发展需要结合项目自身的发展情况与规划来设定,在能源的供给端与消费端控制用能是建设零碳园区的基础。

零碳园区发展经过低碳排放、近零排放、净零排放发展阶段,逐步实现园区内部碳排放与吸收的自我平衡。

1.0版零碳园区。

在园区的能源供应方面,源头上以利用绿色能源为主,叠加储能设施,使能源供应实现100%绿色化。

同时在能源利用方面,通过使用被动式建筑、光伏建筑等绿色建筑,降低能源的使用。

新能源汽车电动汽车动力及控制技术设计_毕业设计论文

新能源汽车电动汽车动力及控制技术设计_毕业设计论文

新能源汽车电动汽车动力及控制技术设计_毕业设计论文一、内容概述电动汽车动力系统设计概述了电动汽车动力系统的基本构成和关键参数,包括电池组、电机、电控系统等主要部件的选择与配置。

对不同类型的动力系统设计方案进行比较分析,旨在选择最优设计方案以实现电动汽车的高效、稳定和可靠运行。

电池管理技术是论文的核心内容之一,主要涉及电池的充电与放电特性分析,电池的容量及寿命评估等方面。

本文重点研究如何提升电池的储能性能和安全性能,降低电池成本,以实现电动汽车的可持续发展。

电机控制技术着重探讨电机的性能优化和效率提升方法,包括电机的控制策略、调节方式以及控制算法等。

还将对电机控制技术的智能化发展进行深入探讨,以期实现电机的高效、精确控制。

智能化能量管理策略是本论文的另一个重点研究方向。

通过对电动汽车运行过程中的能量消耗进行实时监测和优化管理,实现电动汽车的能量利用效率最大化。

还将探讨如何通过智能化技术实现电动汽车的自动驾驶和智能导航等功能。

1. 背景介绍:阐述新能源汽车的发展背景,电动汽车的重要性和发展趋势。

在当前社会,新能源汽车的发展已然成为全球汽车工业的大势所趋。

面对环境污染与能源短缺的双重压力,新能源汽车作为绿色、低碳、高效的交通方式,正日益受到全球各国的重视和推动。

尤其是电动汽车,由于其零排放、高效率的特性,已然成为新能源汽车领域中的领军角色。

发展背景:随着科技的进步和社会的发展,传统燃油汽车的排放问题日益凸显,对环境的污染和对资源的消耗引起了全球的关注。

为了应对这些问题,各国政府和企业纷纷转向新能源汽车的研发和生产。

新能源汽车应运而生,它的发展不仅是汽车工业技术进步的体现,更是人类社会对环境友好、可持续发展的追求。

电动汽车的重要性:电动汽车作为新能源汽车的一种,以其独特的优势在市场上占据了重要的地位。

电动汽车具有零排放的特点,它可以有效减少尾气排放,改善空气质量。

电动汽车的能效高,能源利用率远高于传统燃油汽车。

可充电电池组智能低碳管理系统设计

可充电电池组智能低碳管理系统设计

可充电电池组智能低碳管理系统的设计【摘要】本文提出了一种新的可充电电池组管理和维护方法。

在不拆解电池组的情况下,自动检测电池组中每个电池的电压、电量等参数,对电池组中任意存在问题的电池进行维护与激活,延长电池组使用寿命;同时,在条件允许时利用电池放电能量对需要充电的电池充电,可以节约能源,实现低碳、节能减排。

【关键词】电池组记忆效应自动检测核对性充放电低碳激活充电电池作为电能储备单元,具有容量大、内阻小、价格便宜等优点,在电力、通信、医疗、银行、铁路/空行/港口调度等许多领域有着广泛的应用,但都或多或少存在一定的记忆效应,而使用最多的铅酸电池更是具有明显的记忆效应,这就要求必须定期对其进行完全充放电操作,称为全核对性充放电。

核对性放电可以检查出电池组中蓄电池容量是否正常,并且及时发现老化电池和活化蓄电池。

对老化电池进行多次完全充放电使蓄电池内部化学物质活化的操作,称为激活。

电池组在对外供电时将所有的电池一起放电,再进行整体充电,由于电池的个体化差异,使得部分电池过充电或过放电,如果不能及时发现,将会极大降低电池的使用寿命,使电池组提前报废,造成很大浪费。

除此之外,铅酸电池中重金属铅占了整个电池组成成分的2/3以上,其生产和回收都对环境造成极大的危害。

传统的核对性充放电方法是用大功率电阻放电,这部分能量被直接消耗;传统的对老化电池激活需要拆解电池组,费时费力且容易造成短路打火事故。

本文提出在不拆解电池组的情况下,实现对电池组中任意单只或多只电池的自动检测、自动充放电、自动进行低碳激活、实时检测防止过充电过放电,延长电池使用寿命的目的;在核对性充放电及对老化电池激活时可利用放电能量,把需要放电电池的放电电量用来对需要充电的电池进行充电,这样既节约能源,又避免了使用电阻放电带来的温升以及散热问题,降低碳排放。

本文结构安排:首先进行系统的整体分析,然后是硬件设计,其次是软件设计,最后做了在不拆解电池组情况下检测任意单个电池的电压、电流、容量以及怎样实现电池组中一个电池给另外一个电池充电的实验,得出了新方法比传统的电池组管理方法效率高和节能的结论。

综合能源系统的设计与应用

综合能源系统的设计与应用

丝路技术·111·综合能源系统是整合多种能源的新型能源系统,实现热、气、电的综合调度和耦合,降低对传统石化燃料的依赖性,转变能源生产方式和消费模式,结合当地能源现状和禀赋,构建综合能源系统管控平台,实现综合能源服务的智慧化管理。

一、综合能源布局规划分析要以当地能源资源禀赋为依托,结合当地能源实际需求,构建协同的综合能源综合利用系统,充分利用当地的可再生能源资源,优化能源结构,较好地提升能效,降低输入能源消费的总量。

(一)综合能源布局规划对某区域进行综合能源布局规划,在主干道路设置综合管廊,内置电力电缆、给水管道、热力管道、供冷管道,对酒店、医院、商业综合体等稳定负载公共建筑提供电力、供暖、供热等综合能源,实现区域能源站和变电站的共址一体化建设。

并以10kV开闭所或配电室为能源路由核心,向区域居民提供电力、供暖、供热、供冷等综合能源。

另外,还要以电网为核心,利用光伏、地热、污水余热等可再生能源,构建多能源相互耦合、相互协同的区域综合能源系统。

(二)构建多能源协同网络(1)低碳建筑直流供电网络。

要以绿色、安全、高效、共享为理念,构建交、直流建筑低压电力网络,由小区网电、建筑光伏发电和储能电池为电力来源,构建低碳交流供电网络和直流供电网络。

同时,在综合能源管井内设置低压交流/直流通道,地下空间装设AC/DC双向变流器,以此作为楼宇交流/直流低压电网的补充和热备用装置;屋顶和幕墙光伏发电主要由AC/DC、DC/DC变流器接入直流/交流网络;地下空间要安装终端储能和充电桩设备,与直流/交流网络相接;管井内各层安装直流用电转换及管理装置,为用户提供入户直流电源,实现可再生能源的高效利用和可靠性供电。

(2)光储充一体化充电站网络。

可以构建光储充一体化充电站供电网络,与光伏并网发电及直流大功率充电桩搭配应用,涵盖有建筑光伏、储能电池组、电池管理系统、交直流耦合逆变器、直流充电桩、储能电站联合控制调度系统等部分,有效减少间歇负载对电源系统的冲击影响,降低运营成本,提高服务效益。

基于能量收集技术的5G基站绿色电源解决方案设计与实现

基于能量收集技术的5G基站绿色电源解决方案设计与实现

电源与节能技术5G基站绿色电源解决方案设计与实现王瑞东,庞彬(中通服咨询设计研究院有限公司,江苏基站建设数量和密度的增加,使基站电源容量需求不断激增。

为有效解决于复杂、建设空间相对有限缺陷问题,基于能量收集技术探讨了5G基站一体化智慧电源柜的设计方案等基站一体化智慧电源柜的设计特色,总结其方案功能实现结果。

基站;模块化设计;绿色电源;能量收集技术Design and Implementation of Green Power Solution for 5G Base Station Based onEnergy Harvesting TechnologyWANG Ruidong, PANG Bin(China Infomation Consulting&Designing Institute Co ,Ltd. Nanjing,Abstract: The increase in the number and density of domestic 5G base station construction has led to a continuous surge in base station power capacity demand. In order to effectively solve theis too complex, the construction space is relatively limited defects, the article based on energy harvesting technology to够显著减少基站运行的温室气体排放,为构建低碳经其次,采用绿色电源能够降低基站的运行成本。

相比传统的燃料发电机,太阳能和风能等可再生能源的使用成本更低。

同时,绿色电源系统的维护成本较低,且能源供应稳定可靠,通过使用绿色电源,电信基站绿色电源应用有助于推动可持续城市发展。

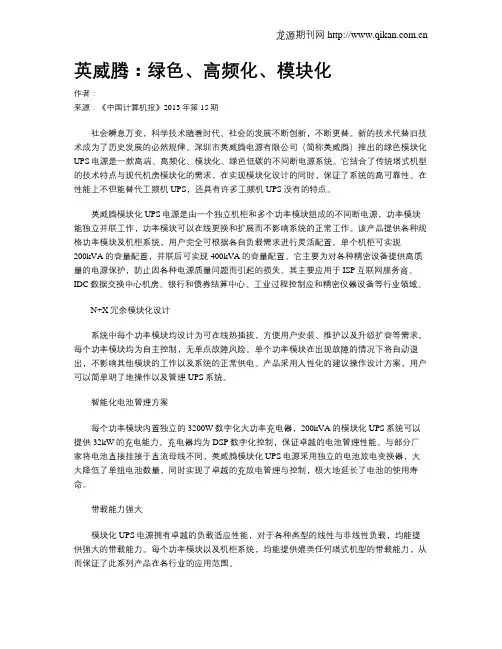

英威腾:绿色、高频化、模块化

英威腾:绿色、高频化、模块化

英威腾:绿色、高频化、模块化作者:来源:《中国计算机报》2013年第15期社会瞬息万变,科学技术随着时代、社会的发展不断创新,不断更替。

新的技术代替旧技术成为了历史发展的必然规律。

深圳市英威腾电源有限公司(简称英威腾)推出的绿色模块化UPS电源是一款高端、高频化、模块化、绿色低碳的不间断电源系统。

它结合了传统塔式机型的技术特点与现代机房模块化的需求,在实现模块化设计的同时,保证了系统的高可靠性。

在性能上不但能替代工频机UPS,还具有许多工频机UPS没有的特点。

英威腾模块化UPS电源是由一个独立机柜和多个功率模块组成的不间断电源,功率模块能独立并联工作,功率模块可以在线更换和扩展而不影响系统的正常工作。

该产品提供各种规格功率模块及机柜系统,用户完全可根据各自负载需求进行灵活配置。

单个机柜可实现200kVA的容量配置,并联后可实现400kVA的容量配置。

它主要为对各种精密设备提供高质量的电源保护,防止因各种电源质量问题而引起的损失。

其主要应用于ISP互联网服务商、IDC数据交换中心机房、银行和债券结算中心、工业过程控制应和精密仪器设备等行业领域。

N+X冗余模块化设计系统中每个功率模块均设计为可在线热插拔,方便用户安装、维护以及升级扩容等需求。

每个功率模块均为自主控制,无单点故障风险。

单个功率模块在出现故障的情况下将自动退出,不影响其他模块的工作以及系统的正常供电。

产品采用人性化的建议操作设计方案,用户可以简单明了地操作以及管理UPS系统。

智能化电池管理方案每个功率模块内置独立的3200W数字化大功率充电器,200kVA的模块化UPS系统可以提供32kW的充电能力。

充电器均为DSP数字化控制,保证卓越的电池管理性能。

与部分厂家将电池直接挂接于直流母线不同,英威腾模块化UPS电源采用独立的电池放电变换器,大大降低了单组电池数量,同时实现了卓越的充放电管理与控制,极大地延长了电池的使用寿命。

带载能力强大模块化UPS电源拥有卓越的负载适应性能,对于各种类型的线性与非线性负载,均能提供强大的带载能力。

电动汽车电池智能充电系统研究的开题报告

电动汽车电池智能充电系统研究的开题报告

电动汽车电池智能充电系统研究的开题报告一、选题背景和意义电动汽车是人们追求绿色、环保、低碳出行的选择,而电动汽车一大关键技术是电池的充电和管理。

随着选购电动汽车的人数不断增加,电动汽车充电设施的建设也在快速发展。

然而,由于传统的充电方式存在一些问题,如充电效率低、对电池寿命的影响大、充电站建设成本高等,因此需要研究一种更加智能、高效、环保的电动汽车电池智能充电系统。

本项目的研究主要目的是设计和实现一种电动汽车电池智能充电系统,以提高电动汽车的使用效率、延长电池寿命、减轻环境污染,并为我国电动汽车的发展提供技术支持。

同时,该系统也将为电动汽车生产企业提供更稳定可靠的充电解决方案,为社会提供更加便捷、高效、绿色的出行选择。

二、研究内容和方案本研究的主要内容是设计和实现一种电动汽车电池智能充电系统。

具体方案如下:1. 系统框架设计:根据电动汽车充电的需求和特点,设计一个充电系统的框架结构,包括充电站、充电桩、充电接口、车载充电装置等。

考虑到充电电器的参数标准、充电模式、安全保护等因素,建立系统功能模块之间的关系和交互流程。

2. 充电控制算法设计:设计一种充电控制算法,以充电电器的参数为基础,充分利用电动汽车电池的特点,控制充电流量和充电时间,实现高效充电和充电保护。

3. 电池管理系统设计:设计电池管理系统,实现对电池状态、温度、电量等各项指标的实时监测和分析,以提供更加准确、可靠的充电指导信息。

4. 软件系统开发:基于以上方案,开发一套完整的软件系统,实现充电控制算法和电池管理系统的功能,并提供用户界面和远程监控服务。

5. 实验验证:通过实验验证系统设计和实现的可行性和可靠性,并对系统性能进行评估和优化。

三、研究预期结果本研究预期达到以下结果:1. 设计和实现一种电动汽车电池智能充电系统,包括充电控制算法、电池管理系统和用户界面等,为电动汽车充电提供更加智能、高效、环保的解决方案。

2. 验证系统的可行性和可靠性,对系统性能进行评估和优化,提高电池使用效率和寿命,降低充电成本和环境污染。

锂电池组均衡充电电源设计与实现

锂电池组均衡充电电源设计与实现

锂电池组均衡充电电源设计与实现
锂电池组均衡充电电源设计与实现
概述
锂电池组是目前使用最广泛的可充电电池之一,其高能量密度和长寿命使其在很多领
域得到广泛应用。

由于锂电池组中单个电池之间的性能差异,常常会导致电池组的不平衡,从而降低了电池组的整体性能和寿命。

为了保证锂电池组的平衡充电,需要设计一种有效
的均衡充电电源。

设计原理
锂电池组均衡充电电源的设计原理是通过监测每个电池的电压,并根据电池之间的电
压差异来调节充电电流,以实现电池组的均衡充电。

当某个电池的电压超过设定的阈值时,均衡充电电源会降低该电池的充电电流,使其与其他电池保持相同的充电状态。

当某个电
池的电压低于阈值时,均衡充电电源会提高该电池的充电电流,以提高其电压。

设计方案
1. 电压监测电路:设计一个电压监测电路,用于监测每个电池的电压。

这个电压监
测电路可以使用电压比较器和参考电压源来实现。

2. 控制电路:设计一个控制电路,用于根据电池的电压差异来调节充电电流。

这个
控制电路可以使用微控制器来实现,通过读取电压监测电路的输出信号,并根据设定的充
电策略来控制均衡充电电流。

3. 设计充电电源:选择合适的开关电源,并根据充电电流的大小来选择开关电源的
输出功率。

将充电电源连接到每个电池的正极,以提供均衡充电电流。

4. 进行实验验证:将设计好的锂电池组均衡充电电源连接到一组锂电池上,调节充
电电流,并监测每个电池的电压变化。

根据实验结果,调整充电策略和充电电流,以得到
最佳的均衡充电效果。

绿色低碳产品评价 光储充综合能源管理系统-2023最新

绿色低碳产品评价 光储充综合能源管理系统-2023最新

绿色低碳产品评价光储充综合能源管理系统1范围本文件规定了光储充综合能源管理系统的绿色低碳产品评价要求和评价方法。

本文件适用于指导企业及第三方机构开展光储充综合能源管理系统的绿色低碳产品评价活动。

2规范性引用文件下列文件对于本规则的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本规则。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规则。

IEC61215地面用晶体硅光伏组件-设计鉴定和定型GB/T7725房间空气调节器GB/T9535地面用晶体硅光伏组件设计和定型GB/T16716.2包装与环境第2部分:包装系统优化GB17167用能单位能源计量器具配备和管理通则GB/T18487.1电动汽车传导充电系统第1部分:通用要求GB/T18487.2电动汽车传导充电系统第2部分:非车载传导供电设备电磁兼容要求GB/T18912光伏组件盐雾试验GB/T19001质量管理体系要求GB/T19277.1受控堆肥条件下材料最终需氧生物分解能力的测定采用测定释放的二氧化碳的方法第1部分:通用方法GB/T21431建筑物防雷装置检测技术规范GB/T23331能源管理体系要求GB/T23384产品及零部件可回收利用标识GB/T24001环境管理体系要求及使用指南GB/T24256产品生态设计通则GB/T26125电子电气产品六种限用物质(铅、汞、镉、六价铬、多溴联苯和多溴二苯醚)的测定GB/T27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB/T29786电子电气产品中邻苯二甲酸酯的测定气相色谱-质谱联用法GB/T31268限制商品过度包装通则GB/T33635绿色制造制造企业绿色供应链管理导则GB/T33761绿色产品评价通则GB/T34133储能变流器检测技术规程GB/T34160地面用光伏组件光电转换效率检测方法GB/T36276电力储能用锂离子电池GB/T45001职业健康安全管理体系要求NB/T33001电动汽车非车载传导式充电机技术条件NB/T33002电动汽车交流充电桩技术条件NB/T33008.1电动汽车充电设备检验试验规范第1部分:非车载充电机NB/T33008.2电动汽车充电设备检验试验规范第2部分:交流充电桩3术语和定义3.1光储充综合能源管理系统Solar energy storage and charging in integrated energy systems以帮助工业生产企业在扩大生产的同时,合理计划和利用能源,降低单位产品能源消耗,提高经济排放量为目的综合性管控系统。

电动汽车光伏充电桩系统研究与设计

电动汽车光伏充电桩系统研究与设计

电动汽车光伏充电桩系统研究与设计一、本文概述随着全球能源危机和环境问题的日益严重,电动汽车作为一种清洁、高效的交通方式,正受到越来越多的关注。

而光伏充电桩系统作为电动汽车的重要基础设施,其研究与设计对于推动电动汽车的普及和可持续发展具有重要意义。

本文旨在全面探讨电动汽车光伏充电桩系统的研究现状、设计原理以及实际应用,以期为相关领域的研发与实践提供有益参考。

本文将对电动汽车光伏充电桩系统的基本概念和原理进行介绍,阐述其工作原理、组成部分以及与传统充电桩相比的优势。

接着,文章将重点分析光伏充电桩系统的关键技术,包括光伏电池板的选型与配置、最大功率点跟踪技术、充电控制策略等,并探讨这些技术在提高充电效率、降低能耗等方面的作用。

本文还将对光伏充电桩系统的设计与实现进行详细阐述,包括系统设计原则、硬件设计、软件设计等方面。

在硬件设计方面,将重点关注光伏电池板的选型与安装、充电接口的设计与兼容性、安全防护措施等;在软件设计方面,将探讨充电控制算法、人机交互界面设计以及系统通信协议等。

本文将通过实例分析,探讨电动汽车光伏充电桩系统的实际应用情况,包括其在不同场景下的应用效果、用户体验反馈等。

通过案例分析,旨在为光伏充电桩系统的进一步优化和推广提供实践依据。

本文旨在全面系统地研究与设计电动汽车光伏充电桩系统,为电动汽车的普及和可持续发展提供有力支持。

二、电动汽车光伏充电桩系统基础理论电动汽车光伏充电桩系统是一种集成了光伏发电技术与充电桩设备的绿色能源系统。

其核心基础理论主要涉及光伏发电原理、充电桩工作原理以及两者的集成设计。

光伏发电原理基于光伏效应,即利用太阳能光子撞击光伏电池板上的半导体材料,产生光生电流。

光伏电池板中的硅材料吸收光能后,电子从束缚状态被激发到自由状态,形成光生电子-空穴对。

这些电子-空穴对在电池板内部电场的作用下分离,电子流向负极,空穴流向正极,从而形成电流。

光伏发电具有清洁、无污染、可再生的特点,是电动汽车充电桩的理想能源来源。

智慧变电站交直流一体化电源系统的设计与研究

智慧变电站交直流一体化电源系统的设计与研究

《装备维修技术》2021年第8期—111—智慧变电站交直流一体化电源系统的设计与研究郭 杰(杭州奥能电源设备有限公司,浙江 杭州 310011)常规的变电站控制器在我国当前的电力系统控制工程中仍然发挥着最重要的作用,并且是目前我国电力行业中最常用的现代电力控制方式。

尤其是在中国广大地区,其应用情况在复杂的情况下会更加广泛,根据地区的不同,工业技术水平也不均匀。

因此,普通的变电站控制器在中国的变电站控制项目中仍显示出其历史性的基本功能。

1、一般情况下电源系统应用原理分析尽管目前处于网络智能时代的后面,但许多传统的变电站仍在我国当前的社会电力行业中被广泛使用,尤其是在一些经济欠发达的地区。

这种类型的电源通常采用几种不同的方法,例如直流,交流和通信电源。

操作过程仍然存在很多弊端,主要体现在以下几个方面:首先,目前变电站的电源管理工作如下。

需要对四个不同的电源进行分类和维护,以进行人员维护和管理。

例如,变电站维护人员可以管理交流和直流电源。

USP 可以有一个专职管理人员,通信功率需要维护的人员进行通信工作。

其次,系统内容比较大,需要多个供应商提供子系统,不能同时考虑不同的资源,导致一次性投资比较大,以后要获得的经济效益比较差。

最后,从数字化开发和设计过程的角度来看,当前在活动变电站中集成自动化系统的安装越来越多地转向数字化。

许多自动化平台已经建立了完整的信息共享平台,但是它们与实际的管理过程有关。

在不断变化的过程中,子系统的数字化构建变得更加困难。

2、一体电源系统的组成一体化电源系统由交流电源、直流电源、不间断电源(UPS)、逆变电源(INV)、通信用直流电源(DC/DC)、监控系统等组成。

一体化电源系统采用组合式监控系统,分散控制、集中管理。

子监控单元采用模块化、积木式设计,可根据系统输出容量和馈线路数,通过配置相应数量的监控模块,满足智慧变电站的不同需求,组合方式更加灵活。

网络架构图 3、智慧变电站当前在一体电源系统的主要应用方式 我们正在谈论的智慧变电站是一种将交流和直流电源结合在一起的电源,专注于一种新型的电源控制,这种电源控制与常规电源控制有很大的不同。

电动汽车充电桩充电管理系统设计

电动汽车充电桩充电管理系统设计

电动汽车充电桩充电管理系统设计摘要:随着社会经济的快速发展,人们生活水平的不断提升,汽车数量持续不断增多,而汽车尾气会给环境造成非常严重的污染,现如今国家对低碳理念的倡导,就需要出现一种新型的汽车来代替以往传统污染严重的汽车类型,在此背景之下,电动汽车的数量越来越多,电动汽车作为一种比较环保的汽车类型,在具体应用的时候还需要专业充电桩的有效支持,这就需要对充电桩进行最为科学合理的设计和管理,只有这样才能对电动汽车的实际应用提供更加有效的保障和支持。

关键词:电动汽车;充电桩;充电管理系统;设计1电动汽车充电桩主要分类1.1交流电充电方式交流电充电方式是电动汽车最基本的充电方式。

其主要是合理利用220V或者是380V的交流电源直接引入充电桩之中,然后借助汽车自身的滤波装置以及整流装置,对汽车电池进行直冲,以此为电动汽车提供日常所需的电量能源。

但是交流电充电方式花费的时间比较长,并且充电量比较少,主要适用于一些小型的电动汽车。

1.2直流电充电方式一般情况下,直流电充电方式主要是合理利用地面充电站,从而获取直流电,并且建立充电桩,然后对电动汽车工作电池组进行直接充电,从而有效提升汽车的设计,将汽车运行中的自重进行有效降低,以此减轻电动汽车本身的负担。

由于这种充电方式是将电能直接进行输送,所以其蓄电能力相对比较强,从而可以进行快速充电,主要适用于一些耗电量相对比较大的电动汽车。

1.3直接更换电池方式更换电池的充电方式,其安全性相对比较高。

一般情况下,这种充电方式主要适用于两组蓄电池的电动汽车,其一组蓄电池可以为汽车提供所需的能源,保证汽车正常运行使用,而另一组蓄电池则可以取下来进行充电,合理将两组电池进行更换,从而保证汽车运行过程中,电池具有充足的电量能源。

但是,电池进行更换必须是建立在大量电池更换站的基础上,需要投入大量的人力资源,目前无法满足于这种智能化需求。

1.4非接触式充电方式非接触式充电方式主要是借助相应的感应器件,将其安装在汽车充电的位置上,从而实现汽车与充电设备彼此之间并未发生接触,满足汽车在行驶的过程中随时进行充电的需求,不再受制于充电桩的数量问题。

智能锂电池管理系统设计与控制

智能锂电池管理系统设计与控制

智能锂电池管理系统设计与控制使用锂电池的设备已经不再仅仅是移动设备和低功耗设备。

随着技术的飞速进步,锂电池已经被广泛的应用于电动汽车、储能系统等高要求领域。

同时,随着市场对于高效率、低维护的要求越来越高,设计一套智能化的锂电池管理系统(BMS)已经成为了一个必备的条件。

智能化的锂电池控制系统,可以大大提升锂电池的使用寿命、充电效率、放电安全,并且能够实现的电量监控和呈现,售后服务的智能化等多种功能。

一、智能锂电池管理系统的基本功能智能锂电池管理系统(BMS)作为锂电池的核心部件,具备以下几个主要功能。

1. 锂电池的充电管理充电是锂电池的一个非常关键的环节。

智能BMS通过监控锂电池电压、电流、温度等参数,综合算法对锂电池进行管理和控制,以保证充电效率和充电安全。

通过根据不同的充电环境和电池状态,自动调整充电电压和充电电流,充分利用充电过程中的时间,让电池有效补充电量,并且避免电池在充电过程中过度放热,延长电池寿命。

2. 锂电池的放电管理智能BMS通过监控电池电流、电压、温度等参数,综合算法控制电池的放电速率和放电电量,使电池有一个合理的放电范围,从而避免电池过度放电,延长电池的使用寿命。

3. 电池容量检测和电池寿命预测动力锂电池常常因为长期使用,电池化学材料的寿命不可避免地会出现损耗,导致容量、电压等参数的变化。

智能BMS通过电池容量检测和电池寿命预测算法,能够及时发现电池寿命变化的迹象,预测电池的使用寿命,促使用户及时更换电池,减少电池故障的风险,从而更好地保护电池。

二、智能锂电池管理系统的具体实现智能锂电池管理系统有很多的实现方式,这里简单介绍其中一种。

1. 采集系统智能锂电池管理系统的首要任务是采集电池信息,并将采集到的信息传输到控制平台进行处理。

因此,锂电池采集系统是整个BMS中一个非常重要的环节。

电池采集系统包含BMS主控制器、电池温度、电池电压检测、放电电流检测、充电电流检测等组成部分。

新能源汽车电池智能控制系统研究

新能源汽车电池智能控制系统研究

新能源汽车电池智能控制系统研究随着科技不断进步和环保意识的提高,新能源汽车逐渐成为人们选择出行方式的重要选项之一。

而电池作为新能源汽车的能量核心,其性能和寿命直接关系到整个车辆的性能和使用寿命。

因此,研究电池的智能控制系统,对于提高新能源汽车的使用效率和环保意识具有十分重要的意义。

一、新能源汽车电池控制系统介绍新能源汽车电池智能控制系统是指对新能源汽车电池进行管理和控制的系统,其作用是监测电池的状态、实时调整电池电量、使电池保持最佳工作状态,延长电池使用寿命,提高整个车辆的使用效率和环保意识。

电池智能控制系统由电池管理系统(BMS)和电池散热管理系统(BRM)组成。

其中,BMS主要用于监测电池的电量、电压、温度、SOC等状态参数,并根据这些参数来控制电池的充电、放电和平衡,防止电池过充、过放和串联失调等故障。

而BRM则主要是控制电池的温度,保证电池在较佳的工作温度范围内工作。

二、新能源汽车电池控制系统的主要技术1.电池管理系统(BMS)技术电池管理系统(BMS)是新能源汽车电池智能控制系统中的核心技术之一。

BMS通过监测电池的状态参数,实现对电池的准确控制和管理,从而提高电池的使用效率和寿命。

BMS技术的发展使得电池的安全性能得到了显著提高,同时也提高了电池的能量密度和电池组的性能。

2.温度控制技术温度控制技术是电池智能控制系统中必不可少的技术之一。

电池的工作温度对电池的使用效率和寿命有着非常重要的影响。

因此,通过对电池的温度进行实时监测和控制,使电池保持在适宜的温度范围内,能够提高电池的性能和寿命。

3.充电技术针对电池充电问题,近年来出现了许多快速充电技术,其中充电功率高达150kW,能够在30分钟内完成一次80%的充电。

同时,还有逐渐被广泛应用的无线充电技术,它可以依靠电磁感应进行充电,避免了繁琐的线缆连接,带来了更便捷和舒适的使用体验。

三、新能源汽车电池控制系统的发展趋势1.智能化电池智能控制系统将向更高的智能化水平发展,逐渐具有自主决策、优化控制、协同配合、远程操作等功能,能够对电池的状态进行更加精准的控制和管理。

智慧能源施工方案(3篇)

智慧能源施工方案(3篇)

第1篇一、项目背景随着全球能源需求的不断增长和环境保护意识的提高,智慧能源系统成为未来能源发展的趋势。

智慧能源系统通过集成物联网、大数据、云计算等先进技术,实现能源的智能化管理、优化配置和高效利用。

本方案旨在设计一套适用于某地区的智慧能源施工方案,以提高能源利用效率,降低能源消耗,促进可持续发展。

二、项目目标1. 提高能源利用效率,降低能源消耗;2. 实现能源的实时监测、智能调度和优化配置;3. 提升能源系统的稳定性和可靠性;4. 降低运维成本,提高能源系统的经济效益;5. 促进区域能源结构的优化和清洁能源的推广应用。

三、施工方案设计1. 系统架构设计智慧能源系统采用分层架构,包括感知层、网络层、平台层和应用层。

(1)感知层:负责收集能源系统运行数据,包括电力、热力、燃气等能源数据。

主要设备包括传感器、数据采集器等。

(2)网络层:负责数据传输,实现感知层与平台层的互联互通。

主要设备包括通信网络、无线网络等。

(3)平台层:负责数据处理、分析和决策,为应用层提供数据支持。

主要设备包括服务器、数据库等。

(4)应用层:负责能源系统的监控、调度、优化和决策。

主要设备包括能源管理系统、用户界面等。

2. 设备选型与施工(1)传感器选型与施工根据项目需求,选择适合的传感器,如电力传感器、温度传感器、湿度传感器等。

传感器施工应遵循以下原则:1)安装位置合理,确保数据采集的准确性和可靠性;2)布线规范,避免干扰和损坏;3)定期校准,确保数据采集的准确性。

(2)通信网络施工根据项目需求,选择合适的通信网络,如有线网络、无线网络等。

通信网络施工应遵循以下原则:1)网络覆盖全面,满足数据传输需求;2)网络速率满足实时性要求;3)网络安全可靠,防止数据泄露和攻击。

(3)服务器与数据库施工服务器与数据库是平台层的关键设备,施工应遵循以下原则:1)服务器配置合理,满足数据处理需求;2)数据库设计合理,确保数据存储的可靠性和安全性;3)服务器与数据库安全防护措施到位,防止恶意攻击和数据泄露。

基于KJ69J人员定位及管理系统改造优化

基于KJ69J人员定位及管理系统改造优化
2.1 CJJ02型环网接入器 选用CJJ02地面一般兼本安型环网接入器,与
井下千兆环网接入器通过原敷设的矿用阻燃通信 光缆组成千兆工业以太环网,满足矿井工业以太环 网的建设要求⑸,实现以太网光信号与以太网电信 号之间的相互交换。
系统分站至传感器采用MHYV 1x4x7/0.52 mm 信号线缆传输,分站至环网接入器采用MGXTS-
号,天线 边 以覆盖约400 m(直线 遮挡)。根据 青洼煤矿井下的实际情况,器线信号覆盖半
KDW16B-18型电源箱输入电压在AC 95〜
726 V,本安输岀1路,输 电压 DC 18 V,续航时
间不 于4 h,电源
用电源自动切换 ,转
换时间! 500 ms。
2.6 KJ69J-K2型标识卡
KJ69J-K2型标识卡选用的定位标识卡是米用
的环境。系统中最多可容纳65 535个定位标识卡,
编码固化不重码。
KJ69J-K2型标识卡自带电池,由可充电电池
组供电,每次充电连续工作时间不小于30 d。能发
送无线编码和
,供矿用本安型读卡器
。有

能,并支持
振动及声光报提。
2.7 KXB18A型声光报警器
用KXB18A矿用本安型声光报警器作为机
声光报警和 声光报
184
doi:l 0.3969/j.issn.l 672-9943.2021.03.071
能技术与管理
Energy Technology and Management
2021年第46卷第3期
Vol. 46 No.3
基于KJ69J人员定位及管理系统改造优化
李文亮1,杨艺帆2
(1.晋城蓝焰煤业有限公司古书院矿,山西晋城04%000;2.晟泰能源投资有限公司采掘三队,山西晋城04%000)

电动汽车充电系统设计与建模研究

电动汽车充电系统设计与建模研究

电动汽车充电系统设计与建模研究随着全球对可再生能源的日益关注以及汽车行业的转型,电动汽车已成为一种绿色低碳的交通选择。

为了满足不断增长的电动汽车数量,充电系统的设计和建模研究变得至关重要。

本文将重点讨论电动汽车充电系统的设计要素以及建模研究的关键方面。

1. 充电系统设计要素1.1 充电速度与电池寿命充电速度是电动汽车用户最关心的问题之一。

快速充电可以大大减少等待时间,并提高用户体验。

然而,过快的充电速度可能对电池寿命造成负面影响。

因此,在设计充电系统时需要权衡充电速度与电池寿命之间的关系。

1.2 充电设备选型电动汽车充电设备的选型取决于车辆的电池技术和规格。

常见的充电设备包括交流充电桩(AC)和直流充电桩(DC)。

交流充电桩适用于家庭和办公场所,而直流充电桩则适用于道路上的快速充电站。

在设计充电系统时,需要根据充电需求选择合适的充电设备。

1.3 充电功率管理充电功率管理是确保充电系统高效运行的重要环节。

通过动态调整充电功率,可以避免能量浪费和电网负荷过大的问题。

一种常见的充电功率管理方法是基于能源管理系统,根据充电需求和能源供应情况进行调整,以最大程度地提高能源利用效率。

2. 充电系统建模研究2.1 充电需求预测模型准确预测电动汽车的充电需求对于电网规划和峰谷电价管理至关重要。

建立充电需求预测模型可以帮助决策者更好地规划充电设施和电网扩展。

常见的充电需求预测模型包括基于统计学方法和机器学习方法。

根据历史充电数据和其他相关因素,这些模型可以预测未来的充电需求。

2.2 充电系统的建模和优化建立电动汽车充电系统的数学模型可以帮助研究人员更好地理解充电过程,并进行优化设计。

充电系统建模的关键因素包括充电速度、充电功率、电池状态等。

通过建立数学模型,可以分析充电过程中的能量损失、充电效率以及各种充电策略的效果,以指导充电系统的优化设计和运行策略。

2.3 充电系统的智能管理随着智能化技术的不断发展,充电系统的智能管理成为可能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

可充电电池组智能低碳管理系统的设计
【摘要】本文提出了一种新的可充电电池组管理和维护方法。

在不拆解电池组的情况下,自动检测电池组中每个电池的电压、电量等参数,对电池组中任意存在问题的电池进行维护与激活,延长电池组使用寿命;同时,在条件允许时利用电池放电能量对需要充电的电池充电,可以节约能源,实现低碳、节能减排。

【关键词】电池组记忆效应自动检测核对性充放电低碳激活
充电电池作为电能储备单元,具有容量大、内阻小、价格便宜等优点,在电力、通信、医疗、银行、铁路/空行/港口调度等许多领域有着广泛的应用,但都或多或少存在一定的记忆效应,而使用最多的铅酸电池更是具有明显的记忆效应,这就要求必须定期对其进行完全充放电操作,称为全核对性充放电。

核对性放电可以检查出电池组中蓄电池容量是否正常,并且及时发现老化电池和活化蓄电池。

对老化电池进行多次完全充放电使蓄电池内部化学物质活化的操作,称为激活。

电池组在对外供电时将所有的电池一起放电,再进行整体充电,由于电池的个体化差异,使得部分电池过充电或过放电,如果不能及时发现,将会极大降低电池的使用寿命,使电池组提前报废,造成很大浪费。

除此之外,铅酸电池中重金属铅占了整个电池组成成分的2/3以上,其生产和回收都对环境造成极大的危害。

传统的核对性充放电方法是用大功率电阻放电,这部分能量被直接消耗;传统的对老化电池激活需要拆解电池组,费时费力且容易造成短路打火事故。

本文提出在不拆解电池组的情况下,实现对电池组中任意单只或多只电池的自动检测、自动充放电、自动进行低碳激活、实时检测防止过充电过放电,延长电池使用寿命的目的;在核对性充放电及对老化电池激活时可利用放电能量,把需要放电电池的放电电量用来对需要充电的电池进行充电,这样既节约能源,又避免了使用电阻放电带来的温升以及散热问题,降低碳排放。

本文结构安排:首先进行系统的整体分析,然后是硬件设计,其次是软件设计,最后做了在不拆解电池组情况下检测任意单个电池的电压、电流、容量以及怎样实现电池组中一个电池给另外一个电池充电的实验,得出了新方法比传统的电池组管理方法效率高和节能的结论。

1 系统的整体分析
在不拆解电池组情况下,本系统可对2个以上同规格可充电电池组成的电池组进行日常维护与自动低碳激活。

通过电池选择模块从电池组中选择单个电池,通过检测模块检测出选中电池的各种参数。

当对电池组整体充电时,实时检测单个电池电压,可以检测出由于单个电池个体化差异所导致过充电和欠充的电池,
并对过充电池进行适当放电、对欠充电池进行补充充电;当电池组对外供电时,实时检测每个电池电压,防止电池过度放电;通过检测单个电池充放电速度,判断出充电或放电过快的电池都可能是电量严重减小的电池,再通过检测电池容量判断出是否需要对该电池进行激活。

如果有两个及以上的电池需要激活,那么就可以利用放电电池能量对需要充电的电池充电,达到低碳节能目的。

如果激活也不能使电池容量恢复正常,则告警更换该电池。

显示模块对系统的实时状态,检测的参数进行显示。

方框图如图1所示。

系统的主要难点是:在不拆解电池组的情况下,如何选中单个电池和放电能量利用时如何防止短路、如何实现分别控制充、放电电池两边的SOC的电位隔离。

解决方法是:运用继电器构成交换矩阵并且使用SOC控制继电器使不同的继电器闭合选中不同单个电池;欲实现一个电池对另一个电池充电,可以使两个电池并联,但是电池组本身的连接方式是串联,如果直接将两个电池并联,就会造成电池短路,因此选用变压器来防止电池短路。

变压器有两个作用:(1)防止电池短路。

(2)升压,两边的SOC是用两个不同的变压器做出的电源分别供电,两边的SOC的通信是用光电耦合器来实现隔离通信。

2 硬件设计
2.1 电池选择模块
在不拆解电池组的情况下,用由继电器构成的交换矩阵选择电池组中的单个电池(交换矩阵如图2所示)。

交换矩阵由4根纵线、n+1根横线(n为电池个数)和斜线开关(继电器)组成,SOCA和SOCB分别控制2根纵线上的继电器,通过SOC使相应的继电器常开触点闭合,使相应的横线与纵线实现电气连接,从而选中了电池组中相应位置上的单个电池。

例如,当使触点a1、b2和b3、c4闭合时,1、2两端分别选择了A、B电池。

此交换矩阵可同时选中电池组中的任意两个电池。

2.2 检测模块
检测模块分为电压检测、电流检测和容量检测三部分。

如果电池标称电压为12V,由于电压过高不能直接通过SOC处理,同时电池两端电压纹波系数比较大,直接用电阻分压采样会产生较大的误差,而采用由集成运放组成的减法电路能提高检测的分辨率,比如用8位的ADC来检测,直接用电阻降压4倍,分辨率为4*3/256,而先将12V减去9V时的分辨率为(12-9)/256,有效的减小测量误差,所以本文选择后者作为电压检测方案,使电池电压减去9V,余下SOC能处理的电压,送到SOC内部ADC即完成电压检测;在电池充放电组成回路的末端串联取样电阻作为实时采样的载体,而取样电阻两端的电压很小,采集到的电压信号经放大器放大后送到SOC内部ADC处理即完成电流检测;利用放电法测量容量,容量C等于能量W除以电池的电动势E,能量等于V乘以I在放电时间T内的积分。

2.3 能量利用模块
能量利用是系统的创新之处。

在不拆解电池组的情况下,用放电电池的能量对需要充电的电池进行充电,既可避免使用大功率电阻放电以及电阻放电导致温升带来的散热问题,又可实现放电能量的利用。

考虑到效率等问题,采用补充恒流源串联放电电池的方法,通过变压器对充电电池进行充电,达到节能减排、低碳的目的。

变压器两边分别用SOCA和SOCB控制,SOC之间用光电耦合实现隔离通信。

3 系统的软件设计
对由N个标称电压为12V的可充电电池构成的电池组。

首先检测到需要充放电的电池,然后选择需要操作的电池,利用检测模块检测电池的容量,如果电池容量正常则对下一个电池进行检测,如果电池不正常,对该电池进行激活处理,如果激活都不能使电池容量恢复正常,则告警更换该电池。

4 结语
铅酸蓄电池是一种重要的能源储备单元,然而对铅酸可充电电池组传统的维护方法存在着需要拆解、过充电过放电、耗能大等问题,从而缩短了电池的使用寿命使电池提前报废,造成巨大能源浪费和对环境的危害。

本系统对铅酸蓄电池传统维护方法存在的缺点进行改善,在不拆解电池组的情况下对单个电池自动进行检测及低碳激活,有效延长电池的使用寿命,同时能达到节能减排目的。

假如,对一组有20个12v 100Ah 的电池组成的电池组进行一次全核对性充放电,若对一个电池充电需要1.5kWh,传统的方法需要20*1.5kWh=30kWh,改进的方法是第一个电池电阻用电阻放电,用第二个电池给第一个电池充电,依此类推,第二十个电池给第十九个电池充电,最后一个电池用外部电源充电,只需要1.5kWh 的电能,节省了28.5kWh电能,节约的能量非常可观;除此之外,只需要修改系统相应参数就可以实现对其他种类的电池进行维护。

本系统符合建设节约型社会的需要。

参考文献:
[1]刘胜利.现代高频开关电源使用技术[M].北京:电子工业出版社,2001.
[2]胡信国.通信电源设备使用维护手册[M].北京:人民邮电出版社,2008.
[3]乔恩明,张双运.开关电源工程设计快速入门[M].北京:中国电力出版社,2010.
[4]Sanjaya Maniktala.Switching Power Supplies A to Z.
[5].America:Butterworth-Heinemann,2006.。
