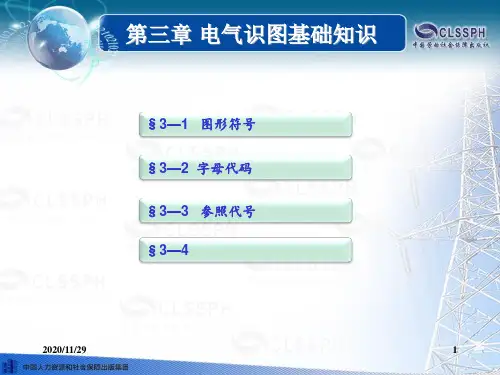

第三章电气识图基础知识机械与电气识图第三版 ppt课件
（2）图形符号的组合派生原则
当某些特定装置或概念的图形符号在标准中未被列出时，允许通 过标准中已规定的图形符号（如一般符号、限定符号、符号要素等） 进行适当组合，派生出新的图形符号。
想一想？ 图形符号进行组合派生的目的是什么？
2020/11/29
14
第三章 电气识图基础知识
3．图形符号的取向 （1）发光二极管图形符号的取向形式
（1）单字母文字符号
在电气系统中，把各种电气设备、装置和元器件等项目划分为23 大类，每一大类用一个专用的拉丁字母表示,这个专用的拉丁字母就 是单字母文字符号。
2020/11/29
25
第三章 电气识图基础知识
常用单字母文字符号
2020/11/29
26
第三章 电气识图基础知识
常用单字母文字符号
拉丁字母中的“I”和“O”容易同阿拉伯数字“1”和“0”相混
第三章 电气识图基础知识
3．边界线的参照代号标注位置
与边界线相关的参照代号应置于边界线上面左边缘，如图a所示； 或边界线左方上面边缘，如图b所示。
2020/11/29
2020/11/29
34
第三章 电气识图基础知识
二、参照代号的格式
1．单层参照代号 （1）认识单层参照代号
1）单相半波整流电路图中的参照代号
2）单层参照代号的基本定义
单层参照代号指对直接组成系统的特定项目给定的相对于系统的
参照代号。
2020/11/29
35
第三章 电气识图基础知识
（2）单层参照代号的常见格式
3．文字符号的作用
（1）为项目代号提供电气设备、装置和元器件种类字母代码和 功能字母代码。
（2）作为限定符号与一般图形符号组合使用，以派生新的图形 符号。
当某些特定装置或概念的图形符号在标准中未被列出时，允许通 过标准中已规定的图形符号（如一般符号、限定符号、符号要素等） 进行适当组合，派生出新的图形符号。
想一想？ 图形符号进行组合派生的目的是什么？
2020/11/29
14
第三章 电气识图基础知识
3．图形符号的取向 （1）发光二极管图形符号的取向形式
（1）单字母文字符号
在电气系统中，把各种电气设备、装置和元器件等项目划分为23 大类，每一大类用一个专用的拉丁字母表示,这个专用的拉丁字母就 是单字母文字符号。
2020/11/29
25
第三章 电气识图基础知识
常用单字母文字符号
2020/11/29
26
第三章 电气识图基础知识
常用单字母文字符号
拉丁字母中的“I”和“O”容易同阿拉伯数字“1”和“0”相混
第三章 电气识图基础知识
3．边界线的参照代号标注位置
与边界线相关的参照代号应置于边界线上面左边缘，如图a所示； 或边界线左方上面边缘，如图b所示。
2020/11/29
2020/11/29
34
第三章 电气识图基础知识
二、参照代号的格式
1．单层参照代号 （1）认识单层参照代号
1）单相半波整流电路图中的参照代号
2）单层参照代号的基本定义
单层参照代号指对直接组成系统的特定项目给定的相对于系统的
参照代号。
2020/11/29
35
第三章 电气识图基础知识
（2）单层参照代号的常见格式
3．文字符号的作用
（1）为项目代号提供电气设备、装置和元器件种类字母代码和 功能字母代码。
（2）作为限定符号与一般图形符号组合使用，以派生新的图形 符号。
机械图样的表达与识读 机械与电气识图(第三版)课件
明细栏
明细栏是装配图中列出机器或部件的所有零部件名称、规格、数量等信息的表格 ，以便于查阅和核对。
04
机械图样的绘制与识读实 例
实例一：齿轮泵的装配图识读
总结词
齿轮泵的装配图识读是机械图样绘制与识读的典型实例，通过识读齿轮泵的装配图，可以了解齿轮泵的结构和工 作原理。
详细描述
齿轮泵是一种常见的机械部件，其装配图包含了各个零件的位置和连接方式。通过识读装配图，可以了解齿轮泵 的主要组成部分，如齿轮、轴承、密封件等，以及它们之间的装配关系。此外，还可以了解齿轮泵的工作原理， 如齿轮的转动方向和啮合方式，以及如何通过装配来实现密封和润滑。
尺寸标注的要求
尺寸标注应完整、清晰、准确，标注必要的尺寸以满足制造 和检验的需要，同时避免遗漏和重复。
尺寸标注的类型
包括装配尺寸、外形尺寸、安装尺寸、其他重要尺寸等，以 满足不同的需要。
装配图的技术要求与明细栏
技术要求
技术要求是对机器或部件的性能、使用和安装等方面的特殊要求，应以简明扼要 的文字或符号标注在装配图中。
规范标注
尺寸标注、公差标注、粗糙度标 注等规范，确保图纸信息的准确 性和完整性。
投影原理与视图配置
投影原理
包括正投影、斜投影等原理，是理解三维物体在二维图纸上表达的基础。
视图配置
主视图、俯视图、左视图等配置，通过合理配置视图来完整表达物体的结构和 形状。
剖面、断面和局部放大
01
02
03
剖面
通过剖切物体，展示内部 结构和装配关系。
电路图种类
包括原理图、接线图、功能图等，每种图都有其 特定的用途和表达方式。
电路图的作用
帮助理解电路的工作原理，用于电路故障排查， 以及作为电路设计和优化的依据。
明细栏是装配图中列出机器或部件的所有零部件名称、规格、数量等信息的表格 ，以便于查阅和核对。
04
机械图样的绘制与识读实 例
实例一：齿轮泵的装配图识读
总结词
齿轮泵的装配图识读是机械图样绘制与识读的典型实例，通过识读齿轮泵的装配图，可以了解齿轮泵的结构和工 作原理。
详细描述
齿轮泵是一种常见的机械部件，其装配图包含了各个零件的位置和连接方式。通过识读装配图，可以了解齿轮泵 的主要组成部分，如齿轮、轴承、密封件等，以及它们之间的装配关系。此外，还可以了解齿轮泵的工作原理， 如齿轮的转动方向和啮合方式，以及如何通过装配来实现密封和润滑。
尺寸标注的要求
尺寸标注应完整、清晰、准确，标注必要的尺寸以满足制造 和检验的需要，同时避免遗漏和重复。
尺寸标注的类型
包括装配尺寸、外形尺寸、安装尺寸、其他重要尺寸等，以 满足不同的需要。
装配图的技术要求与明细栏
技术要求
技术要求是对机器或部件的性能、使用和安装等方面的特殊要求，应以简明扼要 的文字或符号标注在装配图中。
规范标注
尺寸标注、公差标注、粗糙度标 注等规范，确保图纸信息的准确 性和完整性。
投影原理与视图配置
投影原理
包括正投影、斜投影等原理，是理解三维物体在二维图纸上表达的基础。
视图配置
主视图、俯视图、左视图等配置，通过合理配置视图来完整表达物体的结构和 形状。
剖面、断面和局部放大
01
02
03
剖面
通过剖切物体，展示内部 结构和装配关系。
电路图种类
包括原理图、接线图、功能图等，每种图都有其 特定的用途和表达方式。
电路图的作用
帮助理解电路的工作原理，用于电路故障排查， 以及作为电路设计和优化的依据。
《机械制图》第三章电子课件1
AB//CD d
JAC大学
教育无他，爱与榜样而已
3.1.3
1.三投影面体系
三视图的分类
JAC大学
教育无他，爱与榜样而已
2.三视图的形成
俯视
Z
规定 : V面保持不动，H面向下向后绕 OX轴旋转900，W面向右向后绕OZ轴 旋转900。
z
V
x
X
0
y
左视
Y
y
JAC大学
主视
教育无他，爱与榜样而已
3. 三 视 图 之 间 的 度 量 对 应 关 系
JAC大学
教育无他，爱与榜样而已
3.2.3
点的三面投影规律
点的三面投影规律: 一点的两投影之间的连线垂直于投影轴；点 的一个投影到某投影轴的距离等于空间点到与该 投影轴相邻的投影面之间的距离。 因此在求作点的'投影时，应保证做到:点的V 面投影与H面投影之间的连线垂直于0X轴，即a'a 上0X ；点的V面投影与W面投影之间的连线垂直0Z 轴，即a' a"上0Z；点的H面投影到0X轴的距离及 点的W面投影到0Z 轴的距离两者相等，都反映点 到V面的距离。
V
Z
高
长
X
长
高 宽 长
O
H
JAC大学
Y
教育无他，爱与榜样而已
4.三视图与物体方位的对应关系
V
上 左 右 上
Z
上
下 后
后
X
O
后 下
前 下
左
左
右 前 右
JAC大学
前
Y
教育无他，爱与榜样而已
3.2 点的投影
3.2.1 3.2.2 3.2.3 3.2.4 3.2.5 点的三面投影 点的三面投影与直角坐标的关系 点的三面投影规律 两点间的相对位置 重影点及其可见性
JAC大学
教育无他，爱与榜样而已
3.1.3
1.三投影面体系
三视图的分类
JAC大学
教育无他，爱与榜样而已
2.三视图的形成
俯视
Z
规定 : V面保持不动，H面向下向后绕 OX轴旋转900，W面向右向后绕OZ轴 旋转900。
z
V
x
X
0
y
左视
Y
y
JAC大学
主视
教育无他，爱与榜样而已
3. 三 视 图 之 间 的 度 量 对 应 关 系
JAC大学
教育无他，爱与榜样而已
3.2.3
点的三面投影规律
点的三面投影规律: 一点的两投影之间的连线垂直于投影轴；点 的一个投影到某投影轴的距离等于空间点到与该 投影轴相邻的投影面之间的距离。 因此在求作点的'投影时，应保证做到:点的V 面投影与H面投影之间的连线垂直于0X轴，即a'a 上0X ；点的V面投影与W面投影之间的连线垂直0Z 轴，即a' a"上0Z；点的H面投影到0X轴的距离及 点的W面投影到0Z 轴的距离两者相等，都反映点 到V面的距离。
V
Z
高
长
X
长
高 宽 长
O
H
JAC大学
Y
教育无他，爱与榜样而已
4.三视图与物体方位的对应关系
V
上 左 右 上
Z
上
下 后
后
X
O
后 下
前 下
左
左
右 前 右
JAC大学
前
Y
教育无他，爱与榜样而已
3.2 点的投影
3.2.1 3.2.2 3.2.3 3.2.4 3.2.5 点的三面投影 点的三面投影与直角坐标的关系 点的三面投影规律 两点间的相对位置 重影点及其可见性
电子课件-《制图与机械常识(第三版)》-A06-4110 第一章 机械制图基础
平 面 截 割 圆 柱
§1—5 圆柱的截割与相贯
例1：补画左视图上的截交线
1．分析形体
形体是一个带有 圆孔的圆柱体， 其左、右两侧被 平面截割
§1—5 圆柱的截割与相贯
2．作图
（1）绘制平面P与圆柱 面截交线的的侧面投影
（2）绘制平面T与圆柱 面截交线的侧面投影
§1—5 圆柱的截割与相贯 二、圆柱的相贯
§1—1 制图基本规定
（3）尺寸数字
角度尺寸标 注单位代号
尺寸数字不允许被图线通过
线性尺寸不标单位
§1—1 制图基本规定
2．尺寸标注的基本规则
（1）机件的真实大小应以图样上所标注的尺寸 数值为依据，与图形的大小及绘图的准确度无关
（2）图样中所标注的尺寸，为该图样所示机件 的最后完工尺寸，否则应另加说明
§1—6 组合体
（3）综合类组合体
既有叠加，又有 切割的组合体
§1—6 组合体
一、绘制组合体的三视图
绘制座体三视图
1．分析形体
该形体由两个长方体叠加 而成，在形体的后面开矩 形槽，中间开矩形槽
§1—6 组合体
2．绘制三视图
（1）绘制上、下 长方体的三视图
（2）绘制形体后面割矩 形槽后形成的轮廓线
§1—2 投影与三视图
例2： 根据支架的两视图补画第三视图
1．分析形体
竖板上割矩形槽，底 板左、右割长方体
§1—2 投影与三视图
2．补画左视图
（1）绘制底板（割角前）的左视图
§1—2 投影与三视图
（2）绘制竖板（开槽前）的左视图
§1—2 投影与三视图
（3）绘底板割角后的左视图
§1—2 投影与三视图
§1—1 制图基本规定
§1—5 圆柱的截割与相贯
例1：补画左视图上的截交线
1．分析形体
形体是一个带有 圆孔的圆柱体， 其左、右两侧被 平面截割
§1—5 圆柱的截割与相贯
2．作图
（1）绘制平面P与圆柱 面截交线的的侧面投影
（2）绘制平面T与圆柱 面截交线的侧面投影
§1—5 圆柱的截割与相贯 二、圆柱的相贯
§1—1 制图基本规定
（3）尺寸数字
角度尺寸标 注单位代号
尺寸数字不允许被图线通过
线性尺寸不标单位
§1—1 制图基本规定
2．尺寸标注的基本规则
（1）机件的真实大小应以图样上所标注的尺寸 数值为依据，与图形的大小及绘图的准确度无关
（2）图样中所标注的尺寸，为该图样所示机件 的最后完工尺寸，否则应另加说明
§1—6 组合体
（3）综合类组合体
既有叠加，又有 切割的组合体
§1—6 组合体
一、绘制组合体的三视图
绘制座体三视图
1．分析形体
该形体由两个长方体叠加 而成，在形体的后面开矩 形槽，中间开矩形槽
§1—6 组合体
2．绘制三视图
（1）绘制上、下 长方体的三视图
（2）绘制形体后面割矩 形槽后形成的轮廓线
§1—2 投影与三视图
例2： 根据支架的两视图补画第三视图
1．分析形体
竖板上割矩形槽，底 板左、右割长方体
§1—2 投影与三视图
2．补画左视图
（1）绘制底板（割角前）的左视图
§1—2 投影与三视图
（2）绘制竖板（开槽前）的左视图
§1—2 投影与三视图
（3）绘底板割角后的左视图
§1—2 投影与三视图
§1—1 制图基本规定
《机械基础》第三版全部 ppt课件
2、常用机构：平面连杆机构、凸轮机构、其他常用机构
3、轴系零件：常用连接、轴、轴承、联轴器、离合器、 制动器
4、液压传动：基本概念、液压元件、液压回路、液压系 统
2020/11/29
6
§0-3概述
机器和机构 构件和零件 运动副 机械传动的分类
2020/11/29
7
机器和机构
1、机器
定义：是执行机械运动的装置，用来变换或传递能量、物 料、信息
4
§0-1引言
机械是人类劳动的主要工具，也是生产 力发展水平的重要标志。
2020/11/29
5
§0-2性质、任务、内容
性质：专业基础课
任务：
1、熟悉和掌握基本知识、工作原理、应用特点 2、掌握分析机械工作原理的基本方法
3、能做简单的计算
4、会查资料、会选 标准件
内容：
1、常用机械传动：带、螺旋、链、齿轮、蜗杆、轮系
注意：
（1）选用普通V带时，要注意带的型号和基准长度不 要搞错，以保证v带在轮槽中的正确位置。图1—13
（2）安装带轮时，各带轮轴线应相互平行，各带轮相 对应的V形槽的对称平面应重合，误差不得超过20‘ 。 图1—14
（3）V带的张紧程度要适当，不宜过松或过紧。（拇 指按下15mm）。
（4）对V带传动应定期检查并及时调整。（一组同换）
机械基础（第三版）
绪论 第一章 摩擦轮传动和带传动 第二章 螺旋传动 第三章 链传动和齿轮传动 第四章 轮系 第五章 平面连杆机构 第六章 凸轮机构 第七章 其他常用机构 第八章 轴系零件 第九章 液压传动的基本概念 第十章 液压元件 第十一章 2020/11/29 液压基本回路及液压系统实例 1
绪论
➢ §0-1引言 ➢ §0-2性质、任务、内容 ➢ §0-3概述
3、轴系零件：常用连接、轴、轴承、联轴器、离合器、 制动器
4、液压传动：基本概念、液压元件、液压回路、液压系 统
2020/11/29
6
§0-3概述
机器和机构 构件和零件 运动副 机械传动的分类
2020/11/29
7
机器和机构
1、机器
定义：是执行机械运动的装置，用来变换或传递能量、物 料、信息
4
§0-1引言
机械是人类劳动的主要工具，也是生产 力发展水平的重要标志。
2020/11/29
5
§0-2性质、任务、内容
性质：专业基础课
任务：
1、熟悉和掌握基本知识、工作原理、应用特点 2、掌握分析机械工作原理的基本方法
3、能做简单的计算
4、会查资料、会选 标准件
内容：
1、常用机械传动：带、螺旋、链、齿轮、蜗杆、轮系
注意：
（1）选用普通V带时，要注意带的型号和基准长度不 要搞错，以保证v带在轮槽中的正确位置。图1—13
（2）安装带轮时，各带轮轴线应相互平行，各带轮相 对应的V形槽的对称平面应重合，误差不得超过20‘ 。 图1—14
（3）V带的张紧程度要适当，不宜过松或过紧。（拇 指按下15mm）。
（4）对V带传动应定期检查并及时调整。（一组同换）
机械基础（第三版）
绪论 第一章 摩擦轮传动和带传动 第二章 螺旋传动 第三章 链传动和齿轮传动 第四章 轮系 第五章 平面连杆机构 第六章 凸轮机构 第七章 其他常用机构 第八章 轴系零件 第九章 液压传动的基本概念 第十章 液压元件 第十一章 2020/11/29 液压基本回路及液压系统实例 1
绪论
➢ §0-1引言 ➢ §0-2性质、任务、内容 ➢ §0-3概述
汽车机械基础课件第三章
第三章 机件常用表达方式
• 3. 1视图
• 3. 2剖视图 • 3. 3断面图
• 3. 4其他表达方法
3. 1视图
• 根据国标规定，用正投影法将机件向投影面投射所得的图形称为视 图，它主要用以表达机件的外部形状和结构。视图分为基本视图、向 视图、斜视图和局部视图。
• 3.1.1基本视图
•
• • • • •
• 2.重合断面 •
•
重合断面的轮廓线用细实线绘制，断面线应与断面图形的对称线或 主要轮廓线成45°。当视图的轮廓线与重合断面的图形线相交或重合 时，视图的轮廓线仍要完整地画出，不得中断，如图3-13所示。
上一页
返回
3.4其他表达方法
•
•
3.4.1局部放大图
当机件的某些局部结构较小，在原定比例的图形中不易表达清楚或 不便标注尺寸时，可将此局部结构用较大比例单独画出，这种图形称 为局部放大图，如图3-14所示。局部放大图可画成剖视、断面或视图。
•
•
上一页 下一页
返回
3.4其他表达方法
• • (5)当图形不能充分表达平面时，可用平面符号(相交的两细实线)表 示，如图3-18所示。 (6)较长的机件沿长度方向的形状不变或按一定规律变化时，可断 开后缩短绘制，如图3-19所示。
上一页
返回
图 3-1
返回
图 3-2
返回
图 3-3
返回
图 3-4
•
•
(2)剖切符号:指示剖切面起止和转折位置(用粗短实线表示)及投射 方向(用箭头或粗短画线表示)的符号。
(3)剖视图名称:一般应标注剖视图的名称“x-x“ (“x”为大写拉丁字 母或阿拉伯数字)。在相应的视图上用剖切符号表示剖切位置和投射 方向，并标注相同的字母。 剖视图的标注如图3-6所示。
• 3. 1视图
• 3. 2剖视图 • 3. 3断面图
• 3. 4其他表达方法
3. 1视图
• 根据国标规定，用正投影法将机件向投影面投射所得的图形称为视 图，它主要用以表达机件的外部形状和结构。视图分为基本视图、向 视图、斜视图和局部视图。
• 3.1.1基本视图
•
• • • • •
• 2.重合断面 •
•
重合断面的轮廓线用细实线绘制，断面线应与断面图形的对称线或 主要轮廓线成45°。当视图的轮廓线与重合断面的图形线相交或重合 时，视图的轮廓线仍要完整地画出，不得中断，如图3-13所示。
上一页
返回
3.4其他表达方法
•
•
3.4.1局部放大图
当机件的某些局部结构较小，在原定比例的图形中不易表达清楚或 不便标注尺寸时，可将此局部结构用较大比例单独画出，这种图形称 为局部放大图，如图3-14所示。局部放大图可画成剖视、断面或视图。
•
•
上一页 下一页
返回
3.4其他表达方法
• • (5)当图形不能充分表达平面时，可用平面符号(相交的两细实线)表 示，如图3-18所示。 (6)较长的机件沿长度方向的形状不变或按一定规律变化时，可断 开后缩短绘制，如图3-19所示。
上一页
返回
图 3-1
返回
图 3-2
返回
图 3-3
返回
图 3-4
•
•
(2)剖切符号:指示剖切面起止和转折位置(用粗短实线表示)及投射 方向(用箭头或粗短画线表示)的符号。
(3)剖视图名称:一般应标注剖视图的名称“x-x“ (“x”为大写拉丁字 母或阿拉伯数字)。在相应的视图上用剖切符号表示剖切位置和投射 方向，并标注相同的字母。 剖视图的标注如图3-6所示。
机械制图全部ppt课件精选全文
2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
33
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
34
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
平行、垂直、45度角……
6.绘图用具：
• 绘图铅笔（H、HB），削笔刀，砂纸 • 橡皮，毛刷、抹布 • 一副三角尺（200-250 mm） • 圆规
《机械制图》
第1章 绪论
7
要点小结
• 本课程的任务和主要内容
《机械制图》
第1章 绪论
8
1.2 投影的基本概念
1.2.1 基本概念
空间几何元素
投射中心 S
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
第1章机械制图基础知识精选全文完整版
PPT文档演模板
2024/10/16
第1章机械制图基础知识
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 我们把A系列幅面称为基本幅面，其尺寸如表1-1所示。
•表1-1 基本幅面的代号及尺寸（第一选择） 单位：mm
基本幅面代号
A0
A1
A2
A3
尺寸B×L
841×1 189 594×841 420×594 297×420
PPT文档演模板
•图1-2 用丁字尺画水平线
2024/10/16
第1章机械制图基础知识
1.1 绘图工具的使用
❖ 1.1.1 常用绘图工具的种类及使用方法
➢3．三角板 • 一副三角板是由两块组成的， 其中一块是两锐角均为45°的 直角三角形，另一块是两锐角 分别为30°、60°的直角三角 形。三角板与丁字尺配合，可 左右移动至画线位置，自下而 上画出一系列垂直线（图1-3）。
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
A3
A4
297×420 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
PPT文档演模板
2024/10/16
第1章机械制图基础知识
1.2 制图的国家标准简介
2024/10/16
第1章机械制图基础知识
1.1 绘图工具的使用
❖ 1.1.1 常用绘图工具的种类及使用方法
➢3．三角板
如将两块三角板配合使用，还可以画任意方向已知线的平行线 和垂直线（图1-5）。
电子课件-《机械制图(第三版) 》-A03-2612 制图-第三章
二、斜二轴测图
将坐标轴O0Z0放置成铅垂位置，并使坐标面X0O0Z0平 行于轴测投影面V，用斜投影法将物体连同其坐标轴一起 向V面投射，所得到的轴测图称为斜轴测图。
图3－48 斜二轴测图
1．轴间角和轴向伸缩系数
轴向伸缩系数p1=r1=1；
轴间角∠XOZ=90°。
轴测轴OY的方向和轴向伸缩系数q1，可随着投射方 向的变化而变化。为了绘图简便，国家标准规定，选取 轴间角∠XOY=∠YOZ=135°，q1=0.5。
一、平面切割平面体 二、平面切割回转曲面体
一、平面切割平面体
【例3－1】画出图示平面切割体的三视图。
图3－17 平面切割体的作图步骤
【例3－2】已知切割四棱柱的正面投影，参照 立体图，求作水平和侧面投影。
图3－18 四棱柱开通槽
二、平面切割回转曲面体
平面切割曲面体时，截交线的形状取决于曲面体表面 的形状以及截平面与曲面体的相对位置。
回转面——由一条母线（直线或曲线）围 绕轴线回转而形成的表面。
回转体——由回转面围成或回转面与平面 围成的立体。如圆柱、圆锥、球等。
1．圆柱 圆柱体由圆柱面与上、下两底面围成。圆柱面 可看作一条直母线绕与其平行的轴线回转而成。
圆柱面上任意一条平 行于轴线的直线，称为圆 柱面的素线。
图3－8 圆柱体的三视图
【例3－8】绘制如图所示连杆头的三视图。
§3－3 两回转体相交的投影作图
两回转体相交，常见的是圆柱与圆柱相 交、圆锥与圆柱相交以及圆柱与圆球相交， 其交线称为相贯线。
一、圆柱与圆柱相交 二、相贯线的特殊情况 三、综合举例
一、圆柱与圆柱相交
【例3－9】两个直径不等的圆柱正交，求作相 贯线的投影。
第三章 基本体及其表面交线
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）“视图”菜单
用于调整和管理视图， 以方便图形显示
（2）“编辑”菜单
用于对图形进行一些常规的 编辑，包括复制、粘贴等
（4）“插入”菜单
用于向当前文件中引用外部资源， 如块、参照、图像、布局等
§3—1 AutoCAD 2018入门
（5）“格式”菜单
用于设置与绘图环境有关的参 数和样式等，如绘图单位、颜 色、线型及文字、尺寸样式等
1．启动AutoCAD 2018
（1）双击快捷图标
（2）选择菜单命令
§3—1 AutoCAD 2018入门
AutoCAD 2018界面
§3—1 AutoCAD 2018入门
2．新建图形文件
（1）单击 “新建”按钮， 弹出“选择样板”对话框
§3—1 AutoCAD 2018入门
（2）单击“打开”按钮右侧 的箭头，单击“无样板-公 制”按钮
达式为（x，y）
（2）绝对极坐标
绝对极坐标是以原点作为极点，通 过相对于原点的极长和角度来定义
点的位置，其表达式为（L＜α）
§3—3 绘图前的准备
2．相对坐标
相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度
（@–13，8）和（@11<24）
相对极坐标中的角度是新点和上一点连线与X轴的夹角
§3—3 绘图前的准备
§3—3 绘图前的准备
例 创建机械制图图形样板
（1）新建图形文件
启动AutoCAD 2018，打开“选择样板”对话框，单 击“打开”按钮右侧的箭头，单击“无样板-公制”按钮
§3—3 绘图前的准备
（2）设置图层
启动“图层特性管理器”对话框，完成对图层的设置
§3—3 绘图前的准备
（3）设置绘图单位
制图与机械常识
中国劳动社会保障出版社
第三章 AutoCAD 2018绘图基础
§3—1 AutoCAD 2018入门 §3—2 创建基本二维图形 §3—3 绘图前的准备 §3—4 编辑图形 §3—5 绘图实例
第三章 AutoCAD 2018绘图基础
§3—1 AutoCAD 2018入门
一、认识AutoCAD 2018
例 绘制三角形
（1）单击 “直线”按钮 （2）输入绝对坐标（40,50） （3）输入相对直角坐标（@120,150） （4）按回车键，结束直线AB的绘制
§3—3 绘图前的准备
（5）按回车键，重启“直线”命令
（6）打开对象捕捉，捕捉A点，
单击鼠标左键
（7）输入相对极坐标（@150<12）， 按回车键
提示和显示用户当前的操作步骤
§3—1 AutoCAD 2018入门
6．状态栏
包括当前光标的坐标和辅助工具栏
栅格
动态 极轴 对象捕 输入 追踪 捉追踪
线宽
坐标
捕捉 模式
正交 等轴测 对象 模式 草图 捕捉
切换工 作空间
第三章 AutoCAD 2018绘图基础
§3—2 创建基本二维图形
§3—2 创建基本二维图形 一、绘制直线
（3）新建一个AutoCAD 2018的图形文件，系统自 动命名为“Drawing1.dwg”
§3—1 AutoCAD 2018入门
3．退出AutoCAD 2018
单击 “关闭”按钮
§3—1 AutoCAD 2018入门
4．AutoCAD 2018的工作空间
“草图与注释”工作空 间用于绘制二维图形， “三维基础”和“三维建 模”用于绘制三维图形
§3—3 绘图前的准备
2）单击“加载”按钮，打开“加载或重载线型”对话框
§3—3 绘图前的准备
3）选择“center”，单击“确定”。线型被加载到“选择线型”对话框
§3—3 绘图前的准备
4）选择线型，单击“确定”按钮，将线型加载给被选择的图层
§3—3 绘图前的准备
其他图层线型设置
§3—3 绘图前的准备
§3—4 编辑图形
§3—4 编辑图形
“修改”功能面板
一、移动对象
“移动”命令用于将选择的图形对 象从一个位置移动到另一个位置
§3—4 编辑图形
（1）单击 “移动”按钮 （2）选择圆 （3）按回车键，结束移动对象选择 （4）捕捉圆心作为移动基点 （5）移动光标到矩形的中心，单击鼠标左键
§3—4 编辑图形 二、旋转对象
将长度的类型设置成“小 数”，精度为“0.00”；角 度设置成“度/分/秒”， 精度设置成“0d00′00″”
§3—3 绘图前的准备
4．设置文字样式
将“Standard”的字体名设置成“宋体”
§3—3 绘图前的准备
5．设置标注样式
单击 “标注样式”按钮，弹出 “标注样式管理器”对话 框，单击“新建”按钮，弹出“创建新标注样式”对话框
1．单击辅助工具栏的“正交模式”按钮，启动正交模式 2．单击“默认”→“绘图”→“直线”命令按钮
§3—2 创建基本二维图形
3．在绘图区单击指定 第一点，鼠标向上移动
4．在命令行输入线段长度 （如500），按回车键
§3—2 创建基本二维图形
例1：绘制直角三角形
§3—2 创建基本二维图形
（1）打开 “正交”按钮 （2）单击“直线”按钮 （3）用鼠标在屏幕上单击拾取一点 （4）沿水平方向向右移动光标，输入120，按回车键 （5）沿竖直方向向上移动光标，输入30，按回车键 （6）输入“c”，按回车键
§3—2 创建基本二维图形
四、绘制矩形
（1）单击“矩形”按钮 （2）在适当位置拾取一点作为矩形的第一角点 （3）输入D （4）输入矩形的长度“200” （5）输入矩形的宽度“100” （6）单击鼠标左键确定矩形的位置
§3—2 创建基本二维图形 五、绘制正多边形
正多边形菜单
§3—2 创建基本二维图形
§3—3 绘图前的准备
2．设置图层
单击 “图层特性”按钮，打开“图层特性管理器”对话框
§3—3 绘图前的准备
（1）新建图层
单击 “新建图层”按钮，新图层以 “图层1”显示在列表中
§3—3 绘图前的准备
创建细实线、细虚线、细点画线、细双点画线等图层
§3—3 绘图前的准备
（2）设置图层线型
1）在线型按钮上单击，打开“选择线型”对话框
（2）“插入”功能区
§3—1 AutoCAD 2018入门
（3）“注释”功能区
§3—1 AutoCAD 2018入门
（4）“参数化”功能区
§3—1 AutoCAD 2018入门
4．绘图区
默认状态下绘图区是一个无限大的电子屏幕
十字光标
拾取点光标
§3—1 AutoCAD 2018入门
5．命令窗口
§3—2 创建基本二维图形 二、绘制圆
（1）单击 “圆”按钮，执行 “圆”命令 （2）在绘图区拾取一点作为圆心 （3）输入100，回车
§3—2 创建基本二维图形
三、绘制圆弧
（1）单击 “圆弧”按钮，执行 “圆弧”命令 （2）拾取一点作为圆弧的起点 （3）在适当位置拾取圆弧上的第二点 （4）在适当位置拾取圆弧上的第三点作为圆弧的端点
（2）“放弃”命令用于撤销所执行的操作，“重做” 命令用于恢复所撤销的操作
（3）“窗口控制”按钮在标题栏最右端，主要有“最小 化”“回复/最大化”“关闭”按钮，控制窗口大小和关闭
§3—1 AutoCAD 2018入门
2．菜单栏
§3—1 AutoCAD 2018入门
（1）“文件”菜单
用于对图形文件进行设置、 保存、清理、打印以及发布
§3—3 绘图前的准备
6．保存图形样板
选择“另存为”命令， 弹出“图形另存为”对 话框，输入文件名 “机械制图图形样板”， 在“文件类型”格式栏 中选择“.dwt”格式
§3—3 绘图前的准备
在“样板选项”对话 框中输入对该图形 样板的简短描述， 单击“确定”按钮
第三章 AutoCAD 2018绘图基础
（8）单击B点
（9）按回车键
§3—3 绘图前的准备 二、设置绘图环境
1．设置绘图单位
执行命令方法：菜单栏“格式”→“单位”命令
§3—3 绘图前的准备
☆ “长度” →“类型” ，设置长度的类型，默认为“小数” ☆ “长度” →“精度” ，设置单位的精度，默认为“0.000” ☆ “角度”→“类型” ，设置角度的类型，默认为“十进制度数” ☆“角度”→ “精度”下拉列表框，设置角度的精度，默认为“0”，用 户可以根据需要进行设置 ☆“角度”→“顺时针”，设置角度的方向，选中该按钮，顺时针为正 角度方向，否则逆时针为正角度方向 ☆ “插入时的缩放单位”，设置缩放插入内容的单位，默认为“毫米”
§3—1 AutoCAD 2018入门
二、AutoCAD 2018“草图与注释”工作界面
标题栏
菜单栏
功能区
绘图区
命令窗口 状态栏
§3—1 AutoCAD 2018入门
1．标题栏
菜单浏览器 快速访问工具栏
程序名称和文件名 窗口控制按钮
§3—1 AutoCAD 2018入门
（1）快速访问工具栏在窗口的左上方，包括新建、 打开、保存、另存为、打印、放弃以及重做等
（10）“参数”菜单
用于对图形进行修整、 编辑和完善
用于为图形添加几何 约束和标注约束等
（11）“窗口”菜单
用于对AutoCAD文档窗口 和工具栏状态进行控制
（12）“帮助”菜单
为用户提供一些 帮助性的信息
§3—1 AutoCAD 2018入门
3．功能区
（1）“默认”功能区
§3—1 AutoCAD 2018入门
§3—2 创建基本二维图形 六、绘制点
执行“单点”命令方式： 菜单栏“绘图”→“点”→“单点”
单击菜单栏“格式”→“点样式”， 打开“点样式”窗口
用于调整和管理视图， 以方便图形显示
（2）“编辑”菜单
用于对图形进行一些常规的 编辑，包括复制、粘贴等
（4）“插入”菜单
用于向当前文件中引用外部资源， 如块、参照、图像、布局等
§3—1 AutoCAD 2018入门
（5）“格式”菜单
用于设置与绘图环境有关的参 数和样式等，如绘图单位、颜 色、线型及文字、尺寸样式等
1．启动AutoCAD 2018
（1）双击快捷图标
（2）选择菜单命令
§3—1 AutoCAD 2018入门
AutoCAD 2018界面
§3—1 AutoCAD 2018入门
2．新建图形文件
（1）单击 “新建”按钮， 弹出“选择样板”对话框
§3—1 AutoCAD 2018入门
（2）单击“打开”按钮右侧 的箭头，单击“无样板-公 制”按钮
达式为（x，y）
（2）绝对极坐标
绝对极坐标是以原点作为极点，通 过相对于原点的极长和角度来定义
点的位置，其表达式为（L＜α）
§3—3 绘图前的准备
2．相对坐标
相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度
（@–13，8）和（@11<24）
相对极坐标中的角度是新点和上一点连线与X轴的夹角
§3—3 绘图前的准备
§3—3 绘图前的准备
例 创建机械制图图形样板
（1）新建图形文件
启动AutoCAD 2018，打开“选择样板”对话框，单 击“打开”按钮右侧的箭头，单击“无样板-公制”按钮
§3—3 绘图前的准备
（2）设置图层
启动“图层特性管理器”对话框，完成对图层的设置
§3—3 绘图前的准备
（3）设置绘图单位
制图与机械常识
中国劳动社会保障出版社
第三章 AutoCAD 2018绘图基础
§3—1 AutoCAD 2018入门 §3—2 创建基本二维图形 §3—3 绘图前的准备 §3—4 编辑图形 §3—5 绘图实例
第三章 AutoCAD 2018绘图基础
§3—1 AutoCAD 2018入门
一、认识AutoCAD 2018
例 绘制三角形
（1）单击 “直线”按钮 （2）输入绝对坐标（40,50） （3）输入相对直角坐标（@120,150） （4）按回车键，结束直线AB的绘制
§3—3 绘图前的准备
（5）按回车键，重启“直线”命令
（6）打开对象捕捉，捕捉A点，
单击鼠标左键
（7）输入相对极坐标（@150<12）， 按回车键
提示和显示用户当前的操作步骤
§3—1 AutoCAD 2018入门
6．状态栏
包括当前光标的坐标和辅助工具栏
栅格
动态 极轴 对象捕 输入 追踪 捉追踪
线宽
坐标
捕捉 模式
正交 等轴测 对象 模式 草图 捕捉
切换工 作空间
第三章 AutoCAD 2018绘图基础
§3—2 创建基本二维图形
§3—2 创建基本二维图形 一、绘制直线
（3）新建一个AutoCAD 2018的图形文件，系统自 动命名为“Drawing1.dwg”
§3—1 AutoCAD 2018入门
3．退出AutoCAD 2018
单击 “关闭”按钮
§3—1 AutoCAD 2018入门
4．AutoCAD 2018的工作空间
“草图与注释”工作空 间用于绘制二维图形， “三维基础”和“三维建 模”用于绘制三维图形
§3—3 绘图前的准备
2）单击“加载”按钮，打开“加载或重载线型”对话框
§3—3 绘图前的准备
3）选择“center”，单击“确定”。线型被加载到“选择线型”对话框
§3—3 绘图前的准备
4）选择线型，单击“确定”按钮，将线型加载给被选择的图层
§3—3 绘图前的准备
其他图层线型设置
§3—3 绘图前的准备
§3—4 编辑图形
§3—4 编辑图形
“修改”功能面板
一、移动对象
“移动”命令用于将选择的图形对 象从一个位置移动到另一个位置
§3—4 编辑图形
（1）单击 “移动”按钮 （2）选择圆 （3）按回车键，结束移动对象选择 （4）捕捉圆心作为移动基点 （5）移动光标到矩形的中心，单击鼠标左键
§3—4 编辑图形 二、旋转对象
将长度的类型设置成“小 数”，精度为“0.00”；角 度设置成“度/分/秒”， 精度设置成“0d00′00″”
§3—3 绘图前的准备
4．设置文字样式
将“Standard”的字体名设置成“宋体”
§3—3 绘图前的准备
5．设置标注样式
单击 “标注样式”按钮，弹出 “标注样式管理器”对话 框，单击“新建”按钮，弹出“创建新标注样式”对话框
1．单击辅助工具栏的“正交模式”按钮，启动正交模式 2．单击“默认”→“绘图”→“直线”命令按钮
§3—2 创建基本二维图形
3．在绘图区单击指定 第一点，鼠标向上移动
4．在命令行输入线段长度 （如500），按回车键
§3—2 创建基本二维图形
例1：绘制直角三角形
§3—2 创建基本二维图形
（1）打开 “正交”按钮 （2）单击“直线”按钮 （3）用鼠标在屏幕上单击拾取一点 （4）沿水平方向向右移动光标，输入120，按回车键 （5）沿竖直方向向上移动光标，输入30，按回车键 （6）输入“c”，按回车键
§3—2 创建基本二维图形
四、绘制矩形
（1）单击“矩形”按钮 （2）在适当位置拾取一点作为矩形的第一角点 （3）输入D （4）输入矩形的长度“200” （5）输入矩形的宽度“100” （6）单击鼠标左键确定矩形的位置
§3—2 创建基本二维图形 五、绘制正多边形
正多边形菜单
§3—2 创建基本二维图形
§3—3 绘图前的准备
2．设置图层
单击 “图层特性”按钮，打开“图层特性管理器”对话框
§3—3 绘图前的准备
（1）新建图层
单击 “新建图层”按钮，新图层以 “图层1”显示在列表中
§3—3 绘图前的准备
创建细实线、细虚线、细点画线、细双点画线等图层
§3—3 绘图前的准备
（2）设置图层线型
1）在线型按钮上单击，打开“选择线型”对话框
（2）“插入”功能区
§3—1 AutoCAD 2018入门
（3）“注释”功能区
§3—1 AutoCAD 2018入门
（4）“参数化”功能区
§3—1 AutoCAD 2018入门
4．绘图区
默认状态下绘图区是一个无限大的电子屏幕
十字光标
拾取点光标
§3—1 AutoCAD 2018入门
5．命令窗口
§3—2 创建基本二维图形 二、绘制圆
（1）单击 “圆”按钮，执行 “圆”命令 （2）在绘图区拾取一点作为圆心 （3）输入100，回车
§3—2 创建基本二维图形
三、绘制圆弧
（1）单击 “圆弧”按钮，执行 “圆弧”命令 （2）拾取一点作为圆弧的起点 （3）在适当位置拾取圆弧上的第二点 （4）在适当位置拾取圆弧上的第三点作为圆弧的端点
（2）“放弃”命令用于撤销所执行的操作，“重做” 命令用于恢复所撤销的操作
（3）“窗口控制”按钮在标题栏最右端，主要有“最小 化”“回复/最大化”“关闭”按钮，控制窗口大小和关闭
§3—1 AutoCAD 2018入门
2．菜单栏
§3—1 AutoCAD 2018入门
（1）“文件”菜单
用于对图形文件进行设置、 保存、清理、打印以及发布
§3—3 绘图前的准备
6．保存图形样板
选择“另存为”命令， 弹出“图形另存为”对 话框，输入文件名 “机械制图图形样板”， 在“文件类型”格式栏 中选择“.dwt”格式
§3—3 绘图前的准备
在“样板选项”对话 框中输入对该图形 样板的简短描述， 单击“确定”按钮
第三章 AutoCAD 2018绘图基础
（8）单击B点
（9）按回车键
§3—3 绘图前的准备 二、设置绘图环境
1．设置绘图单位
执行命令方法：菜单栏“格式”→“单位”命令
§3—3 绘图前的准备
☆ “长度” →“类型” ，设置长度的类型，默认为“小数” ☆ “长度” →“精度” ，设置单位的精度，默认为“0.000” ☆ “角度”→“类型” ，设置角度的类型，默认为“十进制度数” ☆“角度”→ “精度”下拉列表框，设置角度的精度，默认为“0”，用 户可以根据需要进行设置 ☆“角度”→“顺时针”，设置角度的方向，选中该按钮，顺时针为正 角度方向，否则逆时针为正角度方向 ☆ “插入时的缩放单位”，设置缩放插入内容的单位，默认为“毫米”
§3—1 AutoCAD 2018入门
二、AutoCAD 2018“草图与注释”工作界面
标题栏
菜单栏
功能区
绘图区
命令窗口 状态栏
§3—1 AutoCAD 2018入门
1．标题栏
菜单浏览器 快速访问工具栏
程序名称和文件名 窗口控制按钮
§3—1 AutoCAD 2018入门
（1）快速访问工具栏在窗口的左上方，包括新建、 打开、保存、另存为、打印、放弃以及重做等
（10）“参数”菜单
用于对图形进行修整、 编辑和完善
用于为图形添加几何 约束和标注约束等
（11）“窗口”菜单
用于对AutoCAD文档窗口 和工具栏状态进行控制
（12）“帮助”菜单
为用户提供一些 帮助性的信息
§3—1 AutoCAD 2018入门
3．功能区
（1）“默认”功能区
§3—1 AutoCAD 2018入门
§3—2 创建基本二维图形 六、绘制点
执行“单点”命令方式： 菜单栏“绘图”→“点”→“单点”
单击菜单栏“格式”→“点样式”， 打开“点样式”窗口
