MoldFlow在改善塑料齿环真圆度变形中的应用
基于MoldFlow分析的快速解决塑件变形方法
基于MoldFlow分析的快速解决塑件变形方法吴晓东;徐永;吴学驰【摘要】翘曲变形是塑件成型时常见的缺陷之一,随着塑胶行业的快速发展,消费者对塑件的外观及性能要求越来越高,翘曲变形程度作为评定塑件质量的重要指标之一,利用MoldFlow软件对塑件进行分析,分析塑件产生翘曲的原因,确定改模方案,减少试模次数,降低试模成本.【期刊名称】《模具制造》【年(卷),期】2016(016)005【总页数】4页(P60-63)【关键词】MoldFlow;缺陷;翘曲变形【作者】吴晓东;徐永;吴学驰【作者单位】东莞康佳模具塑胶有限公司,广东东莞523685;东莞康佳模具塑胶有限公司,广东东莞523685;东莞康佳模具塑胶有限公司,广东东莞523685【正文语种】中文【中图分类】TQ320.66当塑件在实际注射过程中发生变形无法满足图纸要求时，试模工程师通常先会从动、定模温、保压曲线、冷却时间等方面入手解决。
显然优化这些参数可以通过现场设备来调整是比较容易实现的，一方面调整起来方便；另一方面可以多次反复。
困难的在于当以上手段已经无法解决时，就不得不通过修改模具的方法来实现预期效果，那么面对变形塑件，改模方案如何确定呢？本文阐述的是如何利用MoldFlow软件，对实际生产中变形无法调试到客户要求的塑件进行模拟分析，对塑件变形引起原因进行排查，确定出产生翘曲的主要原因，通过试验评估的方案，从而综合出比较合理的改模方案，这也充分的体现了MoldFlow分析软件的运用在模具改模中的重要性和改模的高效性。
图1所示的打印机盖塑件是用UG软件进行造型的，塑件尺寸：391.593×943.716×84.378mm，塑件材料为HIPS，图2中虚框处为打印机上盖，与下盖装配，装配间隙要求控制在1.5mm以内。
塑件在实际成型过程中的变形值约3.7mm，无法满足客户对塑件的装配要求。
2.1 分析试验2.1.1 塑件产生翘曲变形主要由以下3个因素引起的（1）冷却不均匀：模具型腔表面温度分布不均匀，温度沿厚度方向变化较大等造成塑件的变形。
moldflow变形结果的收缩补偿应用介绍
标题：深度解析Moldflow变形结果的收缩补偿应用一、引言在注塑成型过程中，塑料制品的尺寸精度受到收缩和变形的影响。
Moldflow是一款常用的注塑成型仿真软件，可以模拟注塑成型过程中的温度场、应力场、流动场等，并输出变形结果。
在实际生产中，我们需要根据Moldflow的变形结果进行收缩补偿，以确保最终制品可以满足设计要求。
二、收缩补偿的基本原理收缩是塑料制品在冷却过程中由于温度下降而导致的体积减小。
而Moldflow中的变形结果包含了模拟的收缩情况。
在进行收缩补偿时，我们需要根据Moldflow的变形结果，通过修正模具尺寸或调整工艺参数来补偿收缩引起的尺寸变化，以达到设计要求的尺寸精度。
三、Moldflow变形结果的收缩补偿应用介绍1. 分析变形结果在收缩补偿之前，首先需要对Moldflow的变形结果进行深入分析。
我们需要关注零件的变形情况、收缩率分布、收缩方向等信息，这些信息将为收缩补偿提供重要参考。
2. 基于收缩率的修正根据Moldflow输出的收缩率分布图，我们可以对模具尺寸进行相应的修正。
通常情况下，收缩率高的区域需要进行放大修正，而收缩率低的区域需要进行缩小修正，以使最终零件的尺寸达到设计要求。
3. 调整模具温度和压力除了修正模具尺寸外，我们还可以通过调整模具的温度和压力来进行收缩补偿。
通过控制温度和压力的分布，可以在一定程度上改变塑料的收缩性能，从而达到理想的尺寸精度。
4. 实际应用场景在实际生产中，Moldflow的变形结果和收缩补偿方案需要与工艺技术、模具设计等因素相结合，才能真正实现尺寸精度的控制。
我们需要在收缩补偿过程中，充分考虑工艺条件、材料特性和模具结构等因素，以确保最终零件的尺寸精度和质量稳定。
四、总结与展望通过深入理解Moldflow的变形结果和收缩补偿原理，以及灵活运用收缩补偿的方法，我们可以更好地控制塑料制品的尺寸精度，提高生产效率和产品质量。
未来，随着模拟仿真技术的不断发展，我们可以预见收缩补偿方法将会更加智能化和精细化，为塑料制品制造带来更大的便利和效益。
Moldflow在产品预变形中的应用
烘烤设备 烤治具 烘烤人员 烘烤电费 烘烤合格率 共计：
2 4 4 15/h 98
THANK YOU 您的信任，支持，合作.
含有玻纤的材料，玻纤方向的收缩较小而垂直于玻纤方向收缩较大
3、冷却不均
4、产品结构
产品总是有向温度较高一侧变形的趋势
带有弧度的产品在成型过程中总有降低产品弧度的变形趋势
Page 6
假定产品的体积收缩一致，则体积收缩力F为常数，当产品弧度一定时， 那么 C点对O点的扭矩为：
M F*R*(1 cosθ ) 0 θ 20
(1 cos ) 2 M F * L * 0 3 sin
Moldflow应用原 则
有所为，无所为
1、流 动 分析
困气 /剪切速率/剪切应力
1、流 动 分析
流 动 平衡 V/P转换压力 Bulk温度 体 积 收缩 熔接 线位置
2、冷却分析
冷却 对于产品变形的影响
3、变 形分析
产品整体刚度较大，但产品某一端部柔性较大，例如
三角盖板尖端部容易翘曲变形
细长型、薄壳产品，相对于其他三类产品尾灯饰条结
尾灯饰条
轮圈盖
构更加异形，产品变形是三维的，除了X、Y、Z方向 的变形外还有旋转变形
圆形结构，产品面鼓起
Page 14
产品预变形措施
一次预变
d1
一次预变
二次预变
Page 18
仅 参考变形趋势及量级
2、保 压 分析
保 压优化
预变形应用原则
1、 预变形是为 了拓宽成型工艺窗口
2、 产 品弧 长 保持一致
外饰件产品分类
引擎盖饰条 牌照上/下饰条
车侧饰条 三角盖板
细长型、薄壳制品，产品具有一定的弧度，刚性较弱，
Moldflow的变形分析及其应用
丝里丝型丝皇笪堕堂蕉星些＿勉—ｌ篮盈＿譬冒＿重巨煦鲤鱼触．当今的注塑成型产品越来越精密、复杂，对产品的形状和尺寸精度要求也越来越高，这就对我们的产品设计人员、模具设计人员提出了更高的要求。
传统的设计方法以工程师的个人经验为基础，而这种经验在新产品的开发和定量控制方面有很大的局限性，产品的实际形状总是要等产品生产出来后才能知道。
这使得设计周期长，大量时间和成本被浪费在对产品和模具的反复修改中。
而基于ＣＡＥ技术的设计方法则能在实际的模具和产品被加工出来之前，预测产品的形状和尺寸，检测其是否符合设计要求。
如果不符合的话，还可以分析造成其不符合的原因，然后在计算机上对设计方案进行相应的修改，直到合格为止才进行真正的模具加工和产品生产。
这样就能大大地缩短了产品开发周期，节约了开发成本。
下面我们以注塑成型ＣＡＥ的专业软件Ｍｏｌｄｆｌｏｗ为例，来说明ＣＡＥ技术在产品开发中的应用。
１．产品变形原因分析塑料产品变形的根本原因是收缩不均匀。
其中包括产品各个区域的收缩差异、厚度方向的收缩差异、平行和垂直于分子或纤维取向方向的收缩差异等。
影响塑料收缩的因素则有材料的Ｐ、Ｖ、Ｔ（压力、体积、温度）性能，冷却速率，分子的取向方向及程度，温度差异，以及模具对产品的约束等。
在实际生产中，产品结构、制品材料、模具设计和成型工艺都对产品的变形有影响。
所以，在设计产品的初期就应该选择正确的制品材料，注意产品的几何结构，以使得产品不易变形。
下面我们简单讨论以上各种因素对产品变形的影响情况，如图１所示。
图１各种因素对产品变形的影响情况分祈及其应用Ｍｏｌｄｆｌｏｗ公司上海办事处陈戈陈建（１）在产品设计上，一般地讲，减小产品壁厚将增大分子取向程度，但将降低收缩。
所以，对于无定形材料的制品而言，减小壁厚将增大变形；而对半结晶材料，则相反。
当然，对于任何一个产品，无论使用何种材料，为减小变形，产品的壁厚都应该尽可能地均匀。
（２）在模具设计方面，主要是要注意浇口位置和冷却系统的分布。
Moldflow软件在塑料成型技术课程教学中的应用

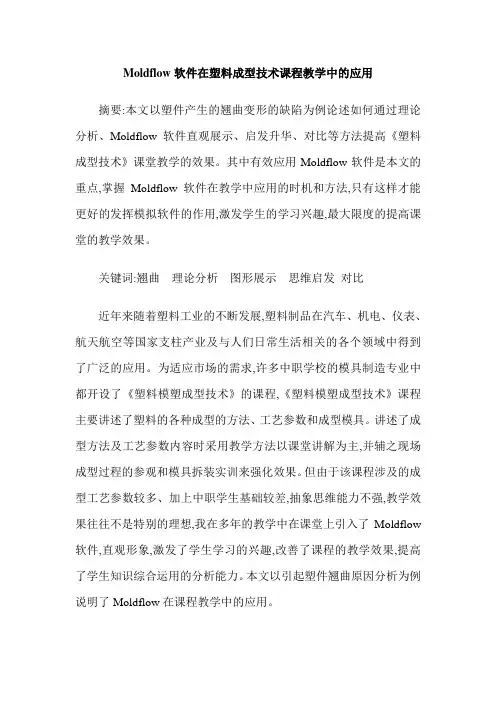

Moldflow软件在塑料成型技术课程教学中的应用摘要:本文以塑件产生的翘曲变形的缺陷为例论述如何通过理论分析、Moldflow软件直观展示、启发升华、对比等方法提高《塑料成型技术》课堂教学的效果。
其中有效应用Moldflow软件是本文的重点,掌握Moldflow软件在教学中应用的时机和方法,只有这样才能更好的发挥模拟软件的作用,激发学生的学习兴趣,最大限度的提高课堂的教学效果。
关键词:翘曲理论分析图形展示思维启发对比近年来随着塑料工业的不断发展,塑料制品在汽车、机电、仪表、航天航空等国家支柱产业及与人们日常生活相关的各个领域中得到了广泛的应用。
为适应市场的需求,许多中职学校的模具制造专业中都开设了《塑料模塑成型技术》的课程,《塑料模塑成型技术》课程主要讲述了塑料的各种成型的方法、工艺参数和成型模具。
讲述了成型方法及工艺参数内容时采用教学方法以课堂讲解为主,并辅之现场成型过程的参观和模具拆装实训来强化效果。
但由于该课程涉及的成型工艺参数较多、加上中职学生基础较差,抽象思维能力不强,教学效果往往不是特别的理想,我在多年的教学中在课堂上引入了Moldflow 软件,直观形象,激发了学生学习的兴趣,改善了课程的教学效果,提高了学生知识综合运用的分析能力。
本文以引起塑件翘曲原因分析为例说明了Moldflow在课程教学中的应用。
在讲述塑件翘曲变形缺陷时,首先讲述翘曲的特征是:制品的形状偏离了模具型腔的形状,它是塑料制品常见的缺陷之一;分析塑件翘曲形成的原因时,分析到引起翘曲的原因可能有以下几个方面:塑件本身的结构、成型工艺条件、塑料原料、模具结构等,但设计人员最容易调整的还是工艺条件,工艺条件中有:收缩不均、冷却不均、高分子取向因素等,讲述这些因素时学生往往觉得枯燥的条目很多,理解起来困难,但如果借用Moldflow来说明,效果则会好很多,也极易表现。
1 进行翘曲理论分析塑胶材料为:PC+ABS,制造商为GE;塑件制品的要求是强度高、尺寸稳定、敞口平整、外观光洁、无缩痕。
Moldflow在塑料注塑成型中的应用
Moldflow在塑料注塑成型中的应用摘要：本文简单介绍了注塑成型的背景及国内外的发展状况，并对注塑成型的工艺、影响因素及常见的缺陷进行了了解。
最后对注塑成型分析软件Moldflow 进行了一定的介绍。
关键字：注塑成型，塑料，Moldflow1.1引言在现代工业生产中，60%~90%的工业产品需要使用模具，模具工业已经成为工业发展的基础[1]。
早期的注塑成型方法主要用于热塑性塑料制品。
随着塑料工业的迅速发展以及塑料制品应用范围的不断扩大，注塑成型已经推广应用到热固性塑料和一些塑料复合材料制品的生产中。
传统的注射模设计和制造很大程度上依赖于设计者的经验和制造工人的技巧，设计的正确性只有通过试模才能知道，制造的缺陷主要依靠修模来纠正，有时还可能导致整套模具的报废，特别是对复杂的中高档模具，问题则为突出[2]。
随着计算机技术的发展和人们对计算力学、流体力、聚合物加工流变学、传热学等学科的深入，成型模拟(CAE)技术与注塑成型技术相结合，为改变这种状况提供了新的手段。
CAE技术通过建立高聚物成型的物理和数学模型，构造有效的数值计算方法，借助于计算机仿真模拟确定加工条件的变化规律、预测制品的结构和性能、确定高聚物制品和模具设计参数及工艺条件的最佳方案，使高聚物成型加工和模具设计建立在科学分析基础上，为优化模具设计和控制产品成型过程以获得理想的最终“定构”提供科学依据和设计分析手段，指导高分子模型，提高高分子材料使用水平。
成型模拟技术使高聚物成型加工过程在流场、力场、热场等作用下出现的各种物理现象和化学变化的描述更加数学化和定量化，从而使加工成型从一项使用技术变为一门应用科学。
掌握成型CAE技术对缩短产品的开发周期、提高塑料制品的质量、降低生产成本具有很重要的意义[3]。
注塑成型是一种主要的塑料制品成型方法，能够一次成型复杂外形的塑件，同时所生产的塑件尺寸精度高，是一种高效率，能大批量生产的加工方法。
长期以来，我国的注塑模具在设计过程中主要依赖设计员的直觉和经验，而产品结构、模具设计以及成型工艺参数的合理性都无法预知，因此一套模具生产出来的产品是否满足客户的需求，往往是在不断的试模与修模中进行改善的，这加大了模具的设计制造周期，延长了交付日期，同时也加大了模具制造成本，这在激烈的市场经济竞争中使得企业出于一个被动的位置，加大了企业的生存风险[3,4]。
基于MoldFlow分析解决实际生产变形问题
基于MoldFlow分析解决实际生产变形问题徐维强;胡洪军;吴学驰【摘要】实际注射成型出来的塑件存在一定的缺陷,利用MoldFlow分析塑件缺陷的真正原因,提出正确的解决方案,从而避免了解决问题时的盲目性,确保一次修模到位,提高生产效率,降低模具成本.【期刊名称】《模具制造》【年(卷),期】2013(013)010【总页数】4页(P53-56)【关键词】MoldFlow;变形;缺陷【作者】徐维强;胡洪军;吴学驰【作者单位】深圳康佳精密模具制造有限公司广东东莞523685;深圳康佳精密模具制造有限公司广东东莞523685;深圳康佳精密模具制造有限公司广东东莞523685【正文语种】中文【中图分类】TQ320.66变形是塑件常见而又令人头疼的问题。
变形指的是塑件出现弯曲或扭曲，它将影响塑件的尺寸精度甚至是装配。
传统的解决方法是根据传统经验从模温、料温、保压压力、保压时间、浇口尺寸、位置，甚至是加做夹具等方面着手，通过不断的修改模和反复的试验，来逐步解决的。
传统方法的弊端也是显而易见的，非但大大的浪费人力物力财力，有时甚至会越改越糟，无法解决实际问题。
因此只有正确的分析了塑件产生变形的原因，才能更快地找出解决方案。
而在分析翘曲原因方面，CAE 分析技术比起个人经验会更加准确和快速。
本文阐述的就是如何利用MoldFlow软件，对我司试模中产生变形的一个案例进行模拟分析，对实际变形的原因进行排查，确定主因，试验评估方案，进而制定出可行的解决方案的过程，这也充分的体现了MoldFlow分析软件在快速解决试模后发现的实际问题中所发挥的重要作用。
本案例中的塑件其结构如图1所示。
这是我司外单模具——佳能打印机上的一款塑件，塑件尺寸：90.6653×53.5048×3.5272mm，样件材料：PPE+PS-（GF+PS）35 FR（40），基于装配要求，塑件的平面度要求较高（见图2），变形要求在0.5mm以下，否则就会影响装配，NG的塑件客户是不接受的。
moldflow圆度测量方法-概述说明以及解释
moldflow圆度测量方法-概述说明以及解释1.引言1.1 概述本文旨在介绍moldflow圆度测量方法，该方法用于评估注塑成型过程中圆形零件的精度和质量。
圆度测量是指对圆形零件的直径、圆心位置和圆度误差进行测量和分析，以评估零件的几何形状是否符合设计要求。
在注塑成型过程中，圆度是一个重要的质量指标，因为许多零件需要具有高精度的圆形形状，如轴承、密封圈等。
圆度误差可能导致零件的不完全贴合、泄漏或摩擦增加，进而影响零件的正常使用。
因此，准确地测量和控制圆度误差对于保证产品的性能和质量是至关重要的。
本文将重点介绍三种常用的moldflow圆度测量方法。
第一种方法是基于投影仪的圆度测量方法，通过对圆形零件的投影图像进行分析，可以获得直径和圆度误差的信息。
第二种方法是使用三坐标测量机进行圆度测量，该方法可以对零件的三维形状进行全面测量，提供更详细的几何参数。
第三种方法是利用激光扫描仪进行圆度测量，该方法非接触式测量，具有高速度和高精度的特点。
本文将详细介绍上述三种测量方法的原理、优缺点以及适用范围，并根据实际应用场景进行比较分析。
此外，我们还将对现有方法的局限性和改进方向进行讨论，以期为圆度测量方法的进一步研究和应用提供一定的指导。
通过本文的阅读，读者将能够了解不同的moldflow圆度测量方法，并根据实际需求选择适合的方法来评估和改进圆形零件的精度和质量。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构本文将按照以下结构进行探讨和分析Moldflow圆度测量方法。
首先，在引言部分，我们将对文章进行简要概述，并明确文章的目的。
接下来，正文部分将介绍三种常用的Moldflow圆度测量方法，并详细介绍每种方法的原理、步骤和适用范围。
其中，第一种方法是基于XX原理的圆度测量方法，第二种方法是基于XX原理的圆度测量方法，第三种方法是基于XX原理的圆度测量方法。
在结论部分，我们将对整篇文章进行总结，并分析每种方法的优缺点及实际应用价值。
基于Moldflow的环状塑件浇注系统改进设计
基于Moldflow的环状塑件浇注系统改进设计陆宝山【摘要】以Moldflow为工具,针对环形塑件生产成本高的问题,改进浇注系统设计和成型工艺参数,在保证制品质量的前提下,使废料占注射重量由原先的35%降至18%,节约成本,取得了很好的经济效益.%In this paper,the gating and moulding process were reformed with the Moldflow to improve the problem of high cost for annular plastic parts,and with the quality guarantee the wastage is dropped from the original 35% to 18%,which obtained good economic benefits.【期刊名称】《苏州市职业大学学报》【年(卷),期】2012(023)003【总页数】4页(P31-34)【关键词】Moldflow;环状塑件;浇注系统;改进设计【作者】陆宝山【作者单位】苏州工业职业技术学院精密制造工程系,江苏苏州215104【正文语种】中文【中图分类】TG241;TP31注射模浇注系统设计中最重要的是浇口设计.浇口设计的优劣对成型塑件的质量有很大的影响，一方面要保证快速、均匀、平衡流动的充模模式；另一方面要避免喷射、滞流、凹陷等现象与缺陷的发生[1].浇口设计中主要包括浇口数量、位置、形状和尺寸，其中浇口数量和位置主要影响充填模式，浇口形状和尺寸主要影响熔体的流动.本文以环状塑件为例，应用Moldflow软件对塑件流动过程进行仿真分析，优化浇注系统设计和成型工艺参数，在保证制品质量的前提下，使废料占注射重量由原先的35%降至18%，节约了成本，取得了很好的经济效益.1 塑件结构特点分析以某厂生产的环状管道配件(见图1)为研究对象，该塑件外形结构呈环状，最大外圆直径为Φ84 mm，最小外圆直径为Φ56 mm，在2个大、小外圆之间用圆锥面过渡，其锥度为1∶5，在小外圆的内侧边缘均匀分布着5个大小相同的小圆锥台，在锥台顶部开有深度为6 mm的内螺纹孔，用于环状塑件与其他管道配件的连接.该产品壁厚较均匀，平均壁厚2.5 mm，最小壁厚0.8 mm，除装配螺孔边位置要求较高外，其他表面外观要求没有气泡、流痕、飞边、凹陷等缺陷.2 塑件成型模流分析2.1 塑件有限元前处理首先，将UG中创建的三维模型导出为Model文件，在不影响分析结果的前提下，经Moldflow CAD Doctor 3.0做简化处理，去掉一些小圆角、倒角等特征，以提高网格的匹配率，从而提高模拟精度；然后将保存为STL格式的文件导入Moldflow新建的项目文件中，利用Moldflow自带的网格划分功能进行网格划分.由于制品为薄壁外壳，且厚度均匀，为了使网格划分更合理，提高分析的精确性，故采用表面(Fusion)网格模型进行网格划分.采用默认的边长进行网格划分，网格统计信息显示：连通区域为1，自由边为0，相交单元为16，纵横比范围为1.167～101.374，匹配率为82.7%等信息.对于流动分析，为保证分析结果的有效性，单元匹配率最好能大于85%，纵横比一般应小于20[2].故该模型的匹配率与网格纵横比不符合要求，需进一步调整，划分的网格是不允许出现交叉和重叠的，利用“网格处理工具”中的“自动修补”命令，自动搜索并处理模型网格存在的交叉和重叠问题，同时可以改进单元的纵横比，经过修复后相交单元为0，满足分析要求.根据网格系统信息可以判断，如果要提高匹配率，最佳的办法就是修改网格边长，边长越小，网格精度就越高，匹配率也越高[3].这里将网格边长由默认的1.58 mm修改为0.8 mm，匹配率升至87.7%，满足了产品模流分析的要求，且三角网格的纵横比也得到了明显的下降，大大减少了网格处理的工作.2.2 塑件材料的选用由于该产品作为热管道中的连接件，长期在露天和冷热贮存条件下工作，因此塑件材料选用具有较好耐候性和耐老化性的Luran S778T塑料[4].其性能参数如表1所示.根据材料的物性，初步选用默认的工艺参数进行分析，即模具表面温度60 ℃；熔体温度250 ℃；顶出温度95 ℃等.表1 Luran S778T的性能参数性能参数制造商/商品名称 BASF/Luran S 778T材料名简称 ASA材料结构非结晶性推荐熔体温度/℃ 250推荐模具表面温度/℃ 60熔化温度/℃ 最小值：240 最大值：280凝固温度/℃ 最小值：40 最大值：80注射温度/℃ 95最大剪切压力/MPa 0.3最大剪切速率/s 50 0002.3 浇注系统设计分析2.3.1 原始浇注系统设计根据产品的结构特征，考虑到模具设计时浇口位置的可行性，鉴于以往类似产品的经验，由于担心产品在成型过程中出现充填困难，客户提出了12点的进胶方式(见图2)，以确保产品填充无碍.流道呈圆周式样排布，每个分流道的流程完全相同，以确保产品被平衡、均匀地填充.具体的流道尺寸设计为入口直径Φ3 mm，拔模角3o，主流道长度50 mm，分流道直径6 mm，12点侧浇口进胶，浇口直径Φ0.8 mm，长度1 mm[5].2.3.2 原始方案模拟结果分析为考察浇注系统设计方案对塑件成型质量的影响，选用MPI/Flow流动分析模块，根据Moldflow软件推荐的工艺和默认参数进行分析计算，提取分析结果中的充填时间、顶出温度时间、翘曲变形和熔接痕等结果进行分析，从而确定浇注系统设计的最佳方案.从图3可以看出，型腔内熔体的流动较均匀，没有出现充填不足以及流动不均造成型腔困气的情况，充模较好，容易获得质量好的制品.但制品充填时间较长，在4.62 s时，才填充完毕，易造成收缩不均并引发塑件翘曲变形.环形塑件达到顶出温度的时间如图4所示，从图4中看出，制品达到顶出温度的时间为326.3 s. 该时间较长，严重影响了产品的生产效率.查看翘曲分析结果得知，制品填充完毕后的最大收缩率为17.89%，其变形情况如图5所示，最大变形为4.153 mm，发生在制品边缘.从图6中看出，熔体流动均匀，主要外观面没有较明显的熔接痕，仅在塑件边缘处有短小的熔接痕.可通过加强该处的排气和提高模具温度的方法改善熔接痕现象[6]，图6的熔接痕基本上不会影响塑件的使用性能和外观质量.通过以上初步的流动分析结果可以看出，在实际注射条件下，不会出现短射现象，注射过程平稳，制件存在一定的变形和熔接痕，但可以被客户接受.存在的主要问题是，该种浇注系统的设计方案欠佳，制品的充填时间和达到顶出温度的时间较长，分别达到了4.62 s和326.3 s，严重影响了生产效率和效益.同时经模流分析初步测定，产品浇口冷凝料浪费较多，注射废料占整个浇注系统质量的35%，故需要对产品的浇注系统进行优化设计.客户随后改进了产品结构设计，将环状塑件结构由原不通风结构改为通风结构.企业借此机会重新考虑水口设计，以期大幅度降低塑件的水口料占注射重量的比例，节约生产成本.3 塑件浇注系统改进设计重新设计后的产品新结构如图7所示.为降低塑件的水口料，提出了3种浇注系统设计方案(见图8).综合考虑，选择(c)方案进行模流分析.改进水口后的塑件在充填时间、平均温度、达到顶出温度的时间、体积收缩率和变形等方面均比前期有较大的改善.具体从模流分析结果中可以看出，充填时间为2.947 s，比原先的4.62 s，缩短了1.673 s；制品平均温度在42.83 ℃～127.4 ℃；制品达到顶出温度的时间仅为30 s，比原始方案的326.3 s，大大缩短了；最大体积收缩率降至10%左右，变形减小为2.052 mm.由此可见，改进水口设计的新环形件，不仅显著地改进了充填时间和变形量，特别是节省了水口料，经过初步测算，水口料废料占整个浇注系统的比例由原先的35%降低至18%，同时产品的成型周期也较原始方案的1 min缩短至40～45 s，显著提高了生产效率和质量，降低了生产成本.图9为所生产的新环状塑件及水口.4 结论Moldflow是极为有效的模流分析软件，可以在生产实践中发挥很好的作用.本文案例借助于Moldflow模流分析软件，对环形塑件的水口设计进行改进，取得了很好的技术经济效果，没有Moldflow软件的支持，有关的改进是难以在短期内实现的.参考文献:【相关文献】[1]陈志新，黄凡. 基于Moldflow和Ansys的注塑模具变形模拟分析[J]. 机械设计与制造，2009(3)：51-54.[2]单岩，王蓓. Moldflow模具分析技术基础[M]. 北京：清华大学出版社，2004：15-25.[3]张文建，路鹏程. CAD/CAE技术在普通手机外壳注塑模具设计中的应用[J]. 塑料工业，2011(39)：62-65.[4]张春吉，唐跃. CAD/CAE 技术在塑料模具设计中的应用[J]. 现代塑料加工应用，2004，16(1)：34-35.[5]朱光力. 模具设计与制造实例[M]. 北京：高等教育出版社，2004.[6]徐金瑶，赵岩. CAD/CAE 在产品开发及塑料注射模具设计中的应用[J]. 机械研究与应用，2001，14(3)：51-53.。
运用Moldflow解决制品变形问题
工业技术科技创新导报 Science and Technology Innovation Herald69①基金项目：辽宁机电职业技术学院2020年院级教研课题：高职院校教师“双师”能力提升的策略研究。
（项目编号：JYLX2020010）。
作者简介：高洁（1970—），女，本科，高级工程师，研究方向为注塑模具设计及锻造模具设计。
DOI：10.16660/ki.1674-098X.2010-5640-8702运用Moldflow解决制品变形问题①高洁（辽宁机电职业技术学院 辽宁丹东 118009）摘 要：本文针对塑料产品在成型过程中由于壁厚不均且壁厚变化较大而产生严重变形问题进行分析。
使用Moldf low 3D网格进行模流分析，该产品产生较大的变形，最后解决方案是在模具结构上着手，修改模具进胶方式，不仅解决了注塑变形问题，还降低成型压力，提高模具寿命。
关键词：moldf low模拟分析 双层面网格 3D网格 牛角进胶 搭底进胶中图分类号：TP391文献标识码：A 文章编号：1674-098X(2021)01(b)-0069-03Using Moldflow to Solve the Problem of Product DeformationGAO Jie(Liaoning Mechatronics College, DanDong, Liaoning Province, 118009 China)Abstract: This paper analyzes the serious deformation of plastic products due to uneven wall thickness and large wall thickness variation in the molding process. Moldf low 3D mesh is used to analyze the mold f low, and the product has a large deformation. The f inal solution is to modify the mold structure and the way of glue feeding, which not only solves the problem of injection deformation, but also reduces the molding pressure and improves the life of the mold.Key Words: Moldf low simulation analysis; Two-layer grid; 3D grid; Corner feed; Underlay feed本文主要对汽车左右安全带固定件产品产生严重变形问题进行研究、优化。
Moldflow在塑料齿轮成型工艺设计中的应用
当今 的注塑 成 型 产 品越 来 越 精密 复 杂 ， 产 品 的 对 形状 和 尺 寸精 度 要求 也越 来 越 高 ， 就对 我 们 的产 品 这 设 计人 员和 模具 设计 人员 提 出了更 高 的要 求 。传统 的 注塑 方法 是 在正 式 生 产前 ， 由设 计人 员 凭 经验 与 直 觉 设 计 模具 ， 具装 配完 毕后 ， 常需 要 几 次试 模 ， 现 模 通 发 问题后 不 仅 需要 重 新设 置 工 艺参 数 ， 至还 需 要 修 改 甚 塑 料制 品设计 和模 具设 计 ， 这势 必增 加生产 成本 ， 长 延 产 品开发 周期 。 随着计 算 机技 术及Ｃ ＡＥ技术 的迅 速发 展 ， 别 是 Ｍｏｄｌｗ 软 件 的推 出与应 用 ， 以在模 具 特 ｌｆ ｏ 可 加工 前 ， 过计 算 机上 对 整 个 注塑 成 型过 程 进行 模 拟 通
０ 引 言
替 试模 。 Ａ Ｃ Ｅ技 术提供 了从 制 品设计 到 生产 的完整 解 决方案 ， 帮助 研 判潜 在 的 问题 ， 有效 地 防 止 问题 发 生 ， 大大缩 短 了产 品开发周 期 ， 降低 了生 产成 本 。
１ 基 于 Ｍ ｏｄｌｗ 的 注 塑 工 艺 模 拟 ｌｆ ｏ
理想 的塑 料制 品 。
分析 ， 确预 测 熔 体 的填 充 、 压 和冷 却 情况 ， 全 代 准 保 完
收 稿 日 期 ： ０ ７０ － ３ ２ ０ －１０
１ １ ２ 优化 塑料 模设计 ．．
基 金项 目： 江 省 自然 科 学 基 金 资 助 项 目 （ ０ ２ ７ 浙 Ｒ１ ４ ４ ） 作 者 简 介 ： 华 波 （９ ６ ）男 ， 江 宁 波 人 ， 士 ， 贺 １７一 ， 浙 博 宁波 大学 工 学 院 副 教 授 ， 要 从 事 模 具 Ｃ Ｄ／ ＡＭ／ ＡＥ 研 究 ， 核 心 期 刊 主 Ａ Ｃ Ｃ 在
Moldflow帮助解决注塑件常见成型缺陷
12、翘曲变形
塑料件设计和生产中遇到最多和最难解决的问题就是翘曲变形。 制品翘曲的主要原因包括： 1、模具结构：浇注系统、冷却系统与顶出系统等。 2、产品结构：塑件壁厚的变化、具有弯曲或不对称的几何形状、加强
筋及BOSS柱设计不合理等。 3、生产工艺：塑件尚未完全冷却就顶出，注射和保压曲线不合理等因
1、改变浇口的位置 2、增设排气槽
1、增加熔体温度 2、降低脱模剂的使用量
当熔接线的对接角度大于75℃，且料流前锋温度高， 熔接纹区域没有困气时，熔接纹较不明显。
DESIGN SOLUTIONS
20
熔接痕-案例
原始方案
优化方案
此处有明显的熔接纹和困气。
2.5mm->3mm
DESIGN SOLUTIONS
1、增大主流道、分流道和浇口尺寸
1、选择设计良好的螺杆，使塑化时温度分配更加均匀
1、降低料筒和喷嘴的温度 2、降低背压、螺杆转速和注塑速度 3、通过增加料温，加大注塑压力，提高熔解痕强度
DESIGN SOLUTIONS
7发脆-案例Fra bibliotek通过Moldflow分析，能准确的确定出该产品前端开裂的原因：熔接纹区域出现明 显潜流，并且残余应力较大，导致容易开裂。
➢ 流痕 ➢ 银纹 ➢ 凹痕 ➢ 熔接痕 ➢ 成型周期 ➢ 翘曲变形
DESIGN SOLUTIONS
2
引起注塑件常见成型缺陷的各种因素
树脂
干燥温度
厂家
含湿率 干燥时间
结晶性和非结晶性 粘度 种类
添加剂 收缩性能
注塑机
加热方式 螺杆
螺杆头
