单片机复位电路有关问题
单片机上电复位
单片机上电复位一、单片机的基本概念单片机（Microcontroller Unit，MCU）是一种集成了微处理器、存储器、输入输出接口和定时计数器等功能模块于一体的微型计算机系统。
它具有体积小、功耗低、可编程性强等特点，广泛应用于工业控制、家电控制、汽车电子等领域。
二、单片机上电复位的概念单片机在上电或者复位时，会执行一些初始化操作，例如清除寄存器内容、设置时钟源等。
这个过程就叫做上电复位。
三、单片机上电复位的原因1. 程序出错：当程序出现异常情况时，可能会导致程序死循环或者跑飞等问题。
此时需要通过上电复位来重新启动程序。
2. 芯片损坏：当芯片内部出现故障或者损坏时，可能会导致芯片无法正常工作。
此时需要通过上电复位来重新初始化芯片。
3. 供电波动：当供电波动或者短暂断电时，可能会导致芯片内部状态不稳定。
此时需要通过上电复位来恢复芯片状态。
四、单片机上电复位的流程1. 上电复位信号：当单片机上电时，会产生一个上电复位信号。
这个信号会使得芯片内部的复位电路被触发，从而启动上电复位流程。
2. 清除寄存器内容：在上电复位过程中，单片机会将所有寄存器的内容清零。
这个过程可以保证芯片内部状态的正确性。
3. 设置时钟源：在上电复位过程中，单片机需要设置时钟源。
一般来说，时钟源有内部RC振荡器、外部晶体振荡器等多种选择。
4. 初始化外设模块：在上电复位过程中，单片机需要初始化外设模块。
例如UART、SPI、I2C等通信接口，ADC、DAC等模拟输入输出接口等。
五、如何避免不必要的上电复位1. 程序设计：在程序设计中应该尽可能地避免死循环、跑飞等异常情况的出现。
同时，在程序中应该加入异常处理机制，以便及时发现和处理异常情况。
2. 供电稳定性：为了避免供电波动或者短暂断电对芯片造成影响，应该采用稳定可靠的供电方案。
例如使用稳压芯片或者UPS等设备。
3. 芯片选择：在选择单片机时，应该考虑芯片的稳定性、可靠性等因素。
51单片机复位电路有关问题
上电复位电路原理分析
5V电源通过MC34064的2脚输入，1脚便可输出一个上升沿，触发芯片的复位脚。电解电容C13
是调节复位延时时间的。当电源关断时，电解电容C13上的残留电荷通过D13和MC34064内部电路构成回路， 释放掉电荷。以备下次复位启用。
四、上电复位电路的关键性器件
振荡器稳定后，如果RST引脚 上有一个高电平并维持2个机器周期（24个振荡周期）以上，则CPU就可以响应并 将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位
1、手动按钮复位
手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一般采用的办法是在RST端和正
电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位
关键性器件有：MC34064。
的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒，
图1图2Байду номын сангаас
2、上电复位
AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到 地即可。对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将 外接电容减至1〃F。上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平
想问一下单片机复位电路问题
复位过程我明白，RST接高电平复位，接低电平单片机正常工作
但电路连接 不太理解什么意思，
想知道图中电解电容的作用，既然是按键高电平复位 为什么要加电解电容呢不
加可以吗？如果一定要加原因是什么？
另外想知道电容作用是隔直流通交流，是绝对的直流不通过 还是什么充电过程无 电流放电过程有电流，求指教
单片机不起振的原因
单片机不起振的原因以单片机不起振的原因为题目，我们需要从多个方面进行分析和探讨。
在单片机不起振的情况下，可能存在以下几个原因：1. 电源供电问题单片机启动需要稳定的电源供应。
如果电源电压不稳定或者电源接线不良，会导致单片机无法正常启动。
此时，我们可以通过检查电源电压是否正常以及检查电源接线是否牢固来解决问题。
2. 外部晶振问题单片机通常需要外部晶振来提供时钟信号。
如果外部晶振损坏或者连接不正确，将导致单片机无法起振。
此时，我们可以检查晶振是否损坏、晶振引脚是否连接正确以及晶振频率是否符合要求。
3. 复位电路问题单片机启动时，需要通过复位电路将单片机复位到初始状态。
如果复位电路存在问题，单片机无法正常启动。
我们可以检查复位电路的电源电压是否稳定、复位电路的元件是否损坏以及复位电路的接线是否正确。
4. 编程问题单片机不起振可能是由于程序存在问题。
我们可以检查程序是否正确、是否存在死循环或者逻辑错误等。
此外，还可以通过调试工具来查看单片机的运行状态，以便找出问题所在。
5. 硬件连接问题单片机启动还可能受到硬件连接问题的影响。
例如，如果单片机的引脚连接错误或者接触不良，将导致单片机无法正常启动。
在此情况下，我们需要检查硬件连接是否正确、引脚接触是否良好。
6. 其他原因除了以上几个常见原因外，单片机不起振还可能存在其他问题。
例如，单片机本身存在损坏或者是芯片供应商的问题等。
在这种情况下，我们可能需要更换单片机或者与芯片供应商联系解决问题。
单片机不起振可能存在多种原因，如电源供电问题、外部晶振问题、复位电路问题、编程问题、硬件连接问题以及其他原因。
正确排查和解决这些问题，可以使单片机正常起振并运行。

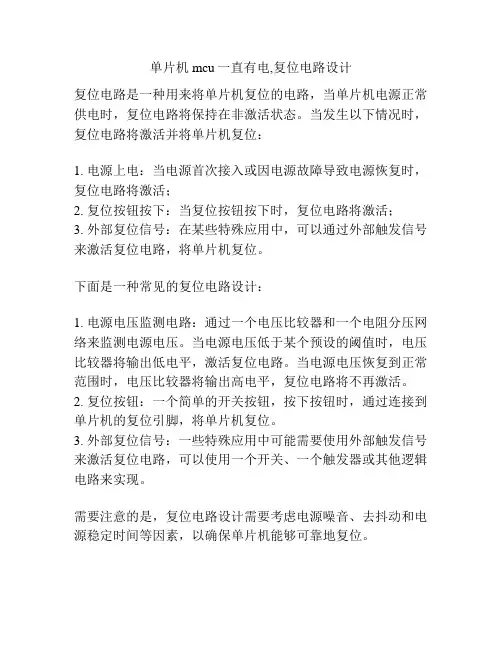

单片机mcu一直有电,复位电路设计
单片机mcu一直有电,复位电路设计
复位电路是一种用来将单片机复位的电路，当单片机电源正常供电时，复位电路将保持在非激活状态。
当发生以下情况时，复位电路将激活并将单片机复位：
1. 电源上电：当电源首次接入或因电源故障导致电源恢复时，复位电路将激活；
2. 复位按钮按下：当复位按钮按下时，复位电路将激活；
3. 外部复位信号：在某些特殊应用中，可以通过外部触发信号来激活复位电路，将单片机复位。
下面是一种常见的复位电路设计：
1. 电源电压监测电路：通过一个电压比较器和一个电阻分压网络来监测电源电压。
当电源电压低于某个预设的阈值时，电压比较器将输出低电平，激活复位电路。
当电源电压恢复到正常范围时，电压比较器将输出高电平，复位电路将不再激活。
2. 复位按钮：一个简单的开关按钮，按下按钮时，通过连接到单片机的复位引脚，将单片机复位。
3. 外部复位信号：一些特殊应用中可能需要使用外部触发信号来激活复位电路，可以使用一个开关、一个触发器或其他逻辑电路来实现。
需要注意的是，复位电路设计需要考虑电源噪音、去抖动和电源稳定时间等因素，以确保单片机能够可靠地复位。
51单片机复位电路原理
51单片机复位电路原理51单片机复位电路引言在嵌入式系统中，复位电路是一项非常重要的设计。
51单片机复位电路是指用于控制51单片机复位信号的电路。
本文将从浅入深地解释51单片机复位电路的相关原理。
什么是复位电路复位电路是一种用于将系统恢复到初始状态的电路。
在嵌入式系统中，由于硬件故障或异常情况的发生，需要将系统复位到初始状态，以确保其正常运行。
51单片机的复位电路设计原理51单片机复位电路的设计有以下几个主要原理：电源复位当系统启动时，复位引脚会检测电源电压，如果低于特定阈值，则会发出复位信号，将系统复位到初始状态。
这是最常见和基本的复位电路设计原理。
扩展复位除了电源复位之外，还可以通过外部信号触发复位。
例如，通过按下复位按钮来触发复位操作。
这种复位电路可以在系统故障或其他需要立即复位的情况下使用，以确保系统能够快速恢复。
独立看门狗复位独立看门狗复位是一种由独立的硬件电路触发的复位方式。
该电路通过定时器产生一个定时周期，如果在该周期内未收到特定信号，就会发出复位信号。
这种复位电路可以用于监控系统运行状态，并在系统崩溃或停止响应时进行复位。
外部看门狗复位外部看门狗复位是通过外部设备触发的复位方式。
这种复位电路通常与51单片机外部设备（如设备驱动器或传感器）相连，当外部设备检测到特定条件时，会触发复位操作。
如何设计51单片机复位电路设计51单片机复位电路需要考虑以下几个因素：复位信号的稳定性复位信号需要稳定且可靠。
在设计电路时，应该使用适当的稳压电路和滤波电路来确保复位信号的稳定性。
复位信号的时序复位信号的时序非常重要。
在复位电路设计中，需要确定复位信号的触发时间和持续时间，以确保系统能够在适当的时间内复位并恢复正常运行。
多重复位方式综合考虑系统的可靠性和稳定性，可以采用多重复位方式来设计51单片机复位电路。
例如，同时使用电源复位和独立看门狗复位，可以增加系统的安全性和可靠性。
结论通过本文的介绍，我们了解了51单片机复位电路的相关原理和设计要点。
单片机rc复位电路作用
单片机rc复位电路作用单片机RC复位电路作用一、什么是单片机RC复位电路？在单片机系统中，RC复位电路是指通过一个电阻（R）和一个电容（C）组成的复位电路。
这个电路提供了一种软件和硬件结合的方式来实现单片机的复位功能。
RC复位电路通过控制单片机的复位引脚，将其拉低或拉高来实现复位操作。
二、RC复位电路的作用是什么？RC复位电路在单片机系统中起到了非常重要的作用，主要有以下几个方面：1.软件复位触发机制RC复位电路可以通过软件控制，当单片机系统出现异常或需要复位时，软件可以通过相关操作将复位引脚拉低，从而强制执行复位操作。
这种软件复位触发机制可以让系统在出现故障或错误时快速恢复正常工作状态，提高系统的稳定性和可靠性。
2.硬件复位保护机制RC复位电路可以在单片机系统上电时自动执行复位操作，保证系统在上电后可以正确初始化。
在单片机系统上电瞬间，各个器件可能会出现不稳定的电压和电流情况，而这些不稳定因素有可能导致单片机系统无法正常启动。
RC复位电路可以通过控制复位引脚，确保系统在上电瞬间能够恢复到预定的初始状态，避免不稳定因素对系统正常工作的影响。
3.电源干扰屏蔽单片机系统中往往存在着各种电子器件，这些器件可能会受到电源线路中的电磁干扰影响，导致系统工作不稳定或出现错误。
RC复位电路的存在可以通过复位引脚将这些电磁干扰屏蔽在外，确保系统的稳定性和可靠性。
三、RC复位电路的设计考虑在设计单片机系统的RC复位电路时，需要考虑以下几个方面：1.计算合适的RC时间常数RC时间常数决定了RC复位电路的响应速度，一般需要根据实际需求来计算合适的值。
过小的时间常数会导致系统对干扰过于敏感，容易误触发复位；过大的时间常数则会导致复位响应时间过长，影响系统的反应速度。
因此，在设计RC复位电路时需要仔细选择合适的RC时间常数。
2.选择合适的复位电平和电源电压RC复位电路需要根据单片机的复位引脚输入电平要求和系统的电源电压来选择相应的电阻和电容数值。
51单片机复位电路设计方案
51单片机复位电路设计方案单片机复位电路是一个重要的设计方案，它负责在单片机系统上电或复位时提供稳定且可靠的复位信号。
在这篇文章中，我将详细介绍关于51单片机复位电路设计方案的内容。
首先，我们需要了解什么是复位电路以及其作用。
复位电路是一种用于将电路或系统恢复到初始状态的电路。
在单片机系统中，复位电路主要用于在上电或复位时将单片机恢复到初始状态，并使其能够正常运行。
设计一个稳定可靠的51单片机复位电路需要考虑以下几个方面：1.复位信号的稳定性：复位信号应在一定时间内保持稳定，以确保单片机能够正确复位。
在电源上电或复位时，电压会有漂移或干扰，因此需要使用适当的电源抗扰动技术来确保复位信号的稳定性。
2.复位电路的响应时间：复位电路应能够在尽可能短的时间内产生复位信号，以确保单片机能够及时进入复位状态。
通常情况下，复位信号的响应时间应小于单片机的启动时间。
3.复位电路的保护机制：复位电路应具有过压、过流和电源反接保护功能，以防止由于异常情况导致单片机受损。
基于以上几个方面的要求，下面是一种常见的51单片机复位电路设计方案：1.采用稳压芯片：稳压芯片可以提供稳定的电源电压，从而保证复位信号的稳定性。
常见的稳压芯片有LM7805、LM1117等，可以根据实际需求选择合适的稳压芯片。
2.使用电源滤波元件：电源滤波元件如电容和电感可以滤除电源中的噪声和干扰，保证复位电路高质量的输出。
可以使用合适的电容和电感组合构建一个有效的电源滤波电路。
3.添加复位延时电路：复位延时电路可以延迟复位信号的产生，在电源上电或复位时给单片机一定的启动时间。
可以使用RC电路或者定时器芯片等构建复位延时电路。
4.引入保护电路：保护电路可以保护复位电路不受异常情况的干扰，常见的保护电路包括过压保护电路、过流保护电路和反接保护电路等。
可以选择合适的保护元件，如稳压二极管、保险丝等来构建保护电路。
以上是一种基于常见设计要求的51单片机复位电路设计方案，可以根据实际应用需求进行调整和改进。
单片机的复位电路
单片机的复位电路
单片机的复位电路通常包括以下几个部分：
1.外部复位电路：外部复位电路一般采用复位电路芯片，例如
MAX809、MCP100等。
在电源上电和复位信号有效期间，复位电路芯片输
出一个低电平信号给单片机的复位引脚，将单片机强制复位。
2.电源监测电路：电源监测电路检测电源电压，当电源电压低于一定
范围时，会自动将单片机复位。
电源监测电路一般包括电源电压检测电路
和比较器电路。
3.内部复位电路：内部复位电路是单片机内部自带的复位电路，在单
片机上电后，内部复位电路自动将单片机复位。
内部复位电路一般由复位
电路逻辑电路和RC延迟电路组成。
4.手动复位电路：手动复位电路是用来人工复位单片机的，通常由一
个按键和一个电容组成。
当按键按下时，电容放电，产生一个低电平信号，给单片机的复位引脚，将单片机复位。
以上是单片机复位电路的主要组成部分，不同的单片机型号和应用场景，可能会有不同的复位电路设计。
c51单片机的复位电路
单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体<引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。
2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。
起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。
二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。
但解决不了电源毛刺<A 点）和电源缓慢下降<电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。
左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch可避免高频谐波对电路的干扰。
图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。
图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。
图4 是一个实例当 VCC x (R1/(R1+R2> > = 0.7V时，Q1截止使系统复位。
Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。
见图5，当VCC低于Vt(Vz+0.7V>时电路令系统复位。
单片机复位电路工作原理
单片机复位电路工作原理
单片机是一种集成了微处理器、存储器和输入输出功能的微型计算机系统，广
泛应用于各种电子设备中。
在单片机系统中，复位电路是非常重要的一部分，它能够确保单片机在启动时处于一个可靠的状态，从而保证系统的稳定性和可靠性。
复位电路的作用是在单片机系统上电或者复位时，将单片机的内部状态清零，
使其处于一个确定的初始状态，以便系统能够正常工作。
在单片机复位电路中，通常包括复位按钮、复位电路和复位控制器三个部分。
首先，复位按钮是用户手动按下的按钮，当按下复位按钮时，会引起复位电路
的动作，从而实现对单片机系统的复位。
复位按钮通常连接在单片机系统的外部，用户可以通过按下按钮来实现对系统的复位操作。
其次，复位电路是实现复位功能的关键部分，它通常由复位芯片和相关的电路
组成。
复位芯片是一种专门用于生成复位信号的集成电路，它能够监测单片机系统的电源状态和复位按钮的状态，并在需要时产生复位信号，从而实现对单片机系统的复位操作。
最后，复位控制器是单片机内部的一个模块，它接收来自复位电路的复位信号，并对单片机的内部状态进行清零操作，以确保系统处于一个可靠的初始状态。
复位控制器通常包括复位向量和复位延时两个部分，复位向量用于指示系统复位时的初始状态，而复位延时则用于确保系统在复位后能够稳定运行。
总的来说，单片机复位电路通过复位按钮、复位电路和复位控制器三个部分共
同工作，能够确保单片机系统在启动时处于一个可靠的状态，从而保证系统的稳定性和可靠性。
在实际的单片机系统设计中，合理设计和实现复位电路是非常重要的，它能够有效地提高系统的可靠性和稳定性，从而确保系统能够正常工作。
单片机复位电路分析
单片机复位电路分析单片机是一种高度集成的电子器件，具有处理和控制电子信号的能力。
在单片机工作中，复位电路是非常重要的一部分，它确保单片机启动和工作的可靠性。
本文将分析单片机复位电路的原理、设计和应用。
一、复位电路的原理复位电路是单片机系统中的一个重要电路，其主要功能是在单片机上电时将其内部各个逻辑单元置于初始状态，使单片机能够从设计好的程序的第一步开始执行。
复位电路主要用于以下几个方面：1.启动时复位：当单片机上电时，由于各个逻辑单元的初始状态不确定，复位电路将所有逻辑单元复位到初始状态，确保单片机从正确的程序入口开始执行。
2.系统异常复位：当系统出现异常情况，例如主频异常、IO端口错误等情况时，复位电路可以将单片机复位到初始状态，以恢复系统的正常工作。
3.软件复位：单片机内部通常有一些特殊指令可以触发软件复位，使单片机从程序的第一步开始执行。
复位电路通常由复位源、复位信号检测和复位控制三个基本部分组成。
复位源是指导致单片机复位的异常电子信号，常见的复位源有电源电压异常、晶振频率异常等。
复位信号检测是判断复位源信号的有效性，通常采用复位信号检测电路和复位信号延时电路。
复位控制是根据复位源和复位信号检测的结果，控制单片机逻辑单元的复位。
二、复位电路的设计复位电路的设计需要考虑以下几个因素：1.复位源的选择：根据具体应用需求选择复位源，常见的复位源有电源电压、晶振频率等。
复位电源通常采用稳压电源，并通过滤波电路和限流电路保证稳定的复位电压。
2.复位信号检测：复位信号检测电路用于检测复位源信号的有效性，并产生复位信号。
常见的复位信号检测电路有电压比较电路、门电路等。
复位信号延时电路用于保证在复位信号稳定后再进行复位操作，通常采用RC延时电路或者门延时电路。
3.复位控制：复位控制电路根据复位信号检测的结果，控制单片机各个逻辑单元的复位。
通常采用门电路实现复位控制，可以通过AND门或者OR门的连接实现复位控制逻辑。
51单片机复位电路原理(一)
51单片机复位电路原理(一)51单片机复位电路引言在嵌入式系统中，单片机的复位电路是一个非常重要的组成部分。
复位电路的设计合理与否，直接影响到单片机系统的稳定性和可靠性。
本文将从浅入深，介绍51单片机复位电路的相关原理。
什么是复位电路？复位电路是一种用于将电子设备或系统恢复到初始状态的电路。
在51单片机中，复位电路用于将单片机的内部寄存器及外部电路置为初始状态，使单片机能够正常启动和运行。
复位信号的来源复位信号可以来自多个渠道，下面是一些常见的复位信号来源：•手动复位按钮：通过按下手动复位按钮，可以发送一个复位信号给单片机。
•电源上电：当单片机的电源被打开时，会产生一个电源上电复位信号。
•看门狗定时器：当单片机的工作出现故障或死锁情况时，看门狗定时器会产生一个复位信号，将单片机重置。
•外部硬件复位信号：通过外部电路产生的复位信号，可以实现特定的复位功能。
单片机的复位过程单片机的复位过程可以分为以下几个阶段：1.复位激活：当复位信号被触发时，单片机内部的复位电路被激活，开始进行复位操作。
2.执行复位操作：复位电路会清零单片机的内部寄存器、标志位，将CPU的PC指针设置为复位向量地址。
3.初始化阶段：单片机在复位后，会执行初始化程序，完成一些必要的设置和初始化操作。
4.正常运行：完成初始化后，单片机会进入正常的程序执行阶段。
51单片机的复位电路设计原则设计一个稳定可靠的51单片机复位电路，需要考虑以下几个关键原则：1.复位信号的稳定性：复位信号必须稳定持续一段时间，以确保单片机能够完全复位。
2.复位电路的抗干扰能力：复位电路应具备一定的抗干扰能力，能够有效过滤噪声干扰信号。
3.复位电路的响应速度：复位电路应能够迅速响应并完成复位操作，以保证系统能够尽快恢复正常工作。
4.复位电路的可靠性：复位电路应经过充分的测试和验证，以确保其可靠性和正常工作。
复位电路设计实例下面是一个简单的51单片机复位电路设计实例：•使用一个稳压芯片产生5V电源供给单片机电路。
单片机上电复位电路
单片机上电复位电路
在单片机的运行中，如果出现异常状况，为了确保系统能够正常运行，就需要有一种称为“上电复位电路”的机制。
简言之，上电复位电路是一种用来重置单片机的电路，它可以在单片机上电时自动将其复位，确保系统在异常情况下能够恢复正常。
上电复位电路主要由电容和电阻构成。
当单片机上电时，电容会通过电阻形成一个RC电路，从而产生一个电压降。
当电容充电到一定程度时，它的电压将达到单片机的复位电压，并使复位引脚拉低，从而复位单片机。
此时，复位引脚将由低电平变为高电平，单片机开始重新运行。
需要注意的是，上电复位电路只能复位单片机，而不能解决其他异常问题。
例如，当系统出现软件故障时，只有重启程序才能恢复正常运行。
因此，在设计电路时，我们应该综合考虑各种可能的错误情况，并采取相应的措施，以确保系统能够稳定工作。
除了上电复位电路，还有一种称为“外部复位电路”的机制。
这种电路将复位引脚连接到一个外部触发源，例如手动按钮或传感器。
当外部触发源被触发时，复位引脚将被拉低，从而复位单片机。
这种机制可以在硬件故障或软件故障时提供一种紧急复位的手段，从而帮助我们及时恢复系统的正常工作。
通过上述讲解，我们可以看出，上电复位电路是保障单片机正常运行的重要组成部分之一。
只有在设计电路时充分考虑一切可能的异
常情况，并采取相应的预防措施和应急措施，才能确保系统的稳定运行。
proteus中复位电路问题
Proteu s中复位电路单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。
89系列单片机的复位信号是从RS T引脚输入到芯片内的施密特触发器中的。
当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。
单片机系统的复位方式有：手动按钮复位和上电复位。
1、手动按钮复位手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。
一般采用的办法是在RS T端和正电源VCC之间接一个按钮。
当人为按下按钮时，则VCC 的+5V电平就会直接加到R ST端。
手动按钮复位的电路如所示。
由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。
电路如图1-1按键复位电路。
图1-1 按键复位电路2、上电复位AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至VCC端，下接一个电阻到地即可。
对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1?F。
上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着VCC对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。
为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。
上电时，VCC的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10M Hz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。
在图2的复位电路中，当VCC掉电时，必然会使RS T端电压迅速下降到0V以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生损害。
51单片机最小系统复位电路
51单片机最小系统复位电路
51单片机是一款广泛应用的单片机，它的复位电路十分重要。
本文将介绍51单片机最小系统的复位电路设计。
复位电路的作用是在单片机启动时对其进行初始化，确保其能够正常工作。
51单片机的复位电路主要包括复位电源、复位电路元件和复位控制器三部分。
首先是复位电源，它是复位电路的基础。
复位电源可以是单独的电源，也可以是单片机电源的一部分。
在一般情况下，复位电源应该保证在单片机电源上电之前就能够正常工作。
如果复位电源是单片机电源的一部分，那么它的电源电压应该低于单片机的最小工作电压，以保证单片机能够正常工作。
接下来是复位电路元件，它是复位电路的核心。
复位电路元件主要包括电容器和电阻器两种。
其中，电容器用来储存电荷，电阻器用来限制电流。
在51单片机最小系统的复位电路中，电容器的电容量应该在1uf左右，电阻器的阻值应该在10k左右。
最后是复位控制器，它是复位电路的决策者。
复位控制器主要有两种类型，一种是基于电路的复位控制器，另一种是基于软件的复位控制器。
在51单片机最小系统的复位电路中，我们可以使用基于电路的复位控制器来实现复位功能。
综上所述，51单片机最小系统的复位电路设计需要注意复位电源、复位电路元件和复位控制器三个方面。
只有这三个方面都得到了充分的考虑和设计，才能保证51单片机最小系统的复位电路能够正
常工作。
单片机复位电路的可靠性与抗干扰分析
单片机复位电路的可靠性与抗干扰分析单片机复位电路的可靠性与抗干扰分析1复位电路的数学模型及可靠性分析1.1微分型复位电路微分型复位电路的等效电路如图3所示。
以高电平复位为例。
建立如下方程：电源上电时，可以认为Us为阶跃信号，即。
其中U0是由于下拉电阻R在CPU 复位端引起的电压值，一般为0.3V以下。
但在实际应用中，Us不可能为理想的阶跃信号。
其主要原因有两点：（1）稳压电源的输出开关特性；（2）设计人员在设计电路时，为保证电源电压稳定性，往往在电源的输入端并联一个大电容，从而导致了Us不可能为阶跃信号特征。
由于第一种情况与第二种情况在本质上是一样的，即对Us的上升斜率产生影响，从而影响了的URST的复位特性。
为此假Us的上升斜率为k，从0V～Us需要T时间，即：当T<<τ时，us上电时可等效为阶跃信号。
与前相同，当t>>τ时，令A=T/τ，则：即此时的复位可靠性较前面的好。
另一种情况就是设计人员将一些开关性质的功率器件，如大功率LED发不管与单片机系统共享一个稳压电源，而单片机系统的复位端采用微分复位电路，由此也将造成复位的不正常现象。
具体分析如图4所示。
将器件等效为电阻RL，其中开关特性即RL很小或RL很大两种工作状态。
而稳压电源的基本工作原理是：ΔRL→ΔI→ΔU→-ΔI→-ΔU。
从中可以看出，负载的变化必然引电流的变化。
为了分析简单，假设R>RL，并且R>>R0.这样，可以近似地钭以上电路网络看作两个网络的组合，并且网络之间的负载效应可以忽略不计。
第一个电路网络等效为一个分压电路。
当RL从RLmin→Rlmax时，使其变化为阶跃性持，则U一个赋的阶跃信号。
UA（t）=[Rlmax/(Rlmax+R0)]Ut≥0UA(t)=[Rlmin/(Rlmin+R0)]Ut<0用此阶跃信号作为第二个电路网络，一阶微分电路的输入，则可得下式：(d/dt)UA(t)=(1/RC)URST(t)+(d/dt)URST(t)URST(0)=0解之得：从上式可以看出，由于负载的突变和稳压电源的稳压作用，将在复位端引入一个类脉冲，从而导致CPU工作不正常。
单片机上电复位
单片机上电复位1. 介绍在单片机的开发过程中，上电复位是一个必须要了解的重要概念。
当单片机上电后，会进行一系列的初始化操作，其中一个重要的步骤就是复位。
通过复位，可以将单片机的内部寄存器和状态重置为初始状态，确保程序从一个稳定的起点开始执行。
2. 复位类型在单片机中，有多种复位类型可供选择。
常见的复位类型包括：上电复位、软件复位、硬件复位和看门狗复位等。
下面分别对这些复位类型进行详细介绍。
2.1 上电复位（Power-on Reset）当单片机上电时，会自动进行上电复位。
上电复位的作用是将单片机的内部寄存器和状态初始化为预定的初始值。
这样可以确保程序在一个可控的状态下运行，避免因为上电引起的不确定性。
2.2 软件复位（Software Reset）软件复位是通过软件执行指令来完成的。
通常情况下，软件复位都是由程序自身触发的，比如遇到某种异常情况时需要重新启动系统。
在软件复位过程中，程序会跳转到一个预定的地址，重新执行初始化操作。
2.3 硬件复位（Hardware Reset）硬件复位是通过外部硬件电路来触发的。
比较常见的硬件复位方式是通过RESET引脚实现，当RESET引脚被拉低时，单片机会进行硬件复位。
硬件复位可以用于强制性地将单片机重置为初始状态，以应对某些特殊情况。
2.4 看门狗复位（Watchdog Timer Reset）看门狗复位是一种特殊的复位方式，用于解决单片机在运行过程中可能出现的死循环或意外停止运行的情况。
通过配置看门狗定时器，当程序执行超过预设的时间时，看门狗定时器会触发复位操作，将单片机重置为初始状态。
3. 复位过程在单片机上电复位的过程中，会经历一系列的步骤，以完成对内部寄存器和状态的初始化工作。
下面是一个常见的单片机上电复位的过程：1.单片机通电。
2.上电复位电路将复位引脚拉低，触发上电复位。
3.单片机内部的复位电路检测到复位引脚为低电平后，开始执行复位操作。
4.复位电路会将复位引脚拉高，单片机认为复位操作已完成，开始执行初始化操作。
单片机系统复位电路允许最大电流
单片机系统复位电路允许最大电流单片机系统的复位电路是整个系统中非常重要的组成部分之一，它的作用是在系统上电或异常情况下将系统恢复到初始状态，以确保系统的正常运行。
复位电路是一种特殊的电路设计，它以一个零电平信号为输入，通过控制逻辑电路实现系统的复位或重新启动。
在设计复位电路时，需要考虑各种因素，其中最关键的是电流的限制。
复位电路允许通过的最大电流是指在复位过程中可以承受的最大电流值。
这个值的确定对于系统的稳定性和可靠性至关重要。
首先，复位电路的设计需要考虑系统中的环境条件和功耗。
如果系统运行在恶劣的环境条件下，如高温或湿度较大的环境中，复位电路应该能够承受更高的电流。
此外，系统的功耗也会影响复位电路的设计，如果系统功耗较大，那么复位电路应该能够提供足够大的电流以确保系统能够正常复位。
其次，复位电路的设计还需要考虑系统的复位速度和复位过程中的电流波动情况。
当系统复位时，由于各个模块的电源供电状态可能不同，会导致系统内部的电流波动。
复位电路需要能够在复位过程中稳定地提供所需的电流，以确保各个模块能够同时完成复位操作，避免出现电流波动过大的情况。
另外，在确定复位电路允许的最大电流时，还需考虑到系统中各个模块的电源供电能力。
如果某个模块的电源供电能力较弱，无法提供足够大的电流，那么复位电路应该能够提供相应的电流支持。
最后，为了确保系统的稳定性和可靠性，复位电路还应该考虑保护措施。
例如，可以在复位电路中加入过流保护电路，当复位电路中的电流超出允许范围时，及时切断电源供应，以避免对系统造成损坏。
综上所述，单片机系统复位电路允许的最大电流的确定对于系统的正常运行至关重要。
在设计复位电路时，需要考虑环境条件、功耗、复位速度和复位过程中的电流波动情况，并充分考虑系统中各个模块的电源供电能力，同时加入必要的保护措施。
只有在合理确定最大电流的基础上设计复位电路，才能保证系统的稳定性和可靠性。
单片机自动复位原因
单片机自动复位原因以单片机自动复位原因为标题，写一篇文章：单片机作为嵌入式系统中的重要组成部分，承担着控制和管理硬件设备的任务。
然而，有时候我们会遇到单片机自动复位的情况，导致系统无法正常工作。
那么，引起单片机自动复位的原因有哪些呢？一、供电问题供电是单片机正常工作的基础，如果供电不稳定或者出现异常，就会导致单片机自动复位。
供电问题可能包括以下几个方面：1.1 电源波动电源波动是指供电电压出现短时间的波动或者幅度超过了单片机能够接受的范围。
这种情况下，单片机会通过复位电路自动复位，以保护自身不受损害。
1.2 电源噪声电源噪声是指供电线路上出现的高频噪声信号，可能来自其他电子设备的干扰或者电源本身的问题。
当电源噪声超过了单片机能够接受的范围，单片机会自动复位以消除噪声对系统正常工作的影响。
1.3 电源负载问题如果单片机的供电电源无法提供足够的电流来满足系统的需求，就会导致电源电压下降，从而引起单片机自动复位。
这种情况下，可以通过增加电源容量或者优化系统设计来解决。
二、软件问题除了供电问题，软件问题也是导致单片机自动复位的一个重要原因。
软件问题可能包括以下几个方面：2.1 程序错误单片机的程序可能存在逻辑错误或者编码错误，导致系统无法正常执行。
当程序发生错误时，单片机会通过复位电路自动复位，以重新开始执行程序。
2.2 软件死循环软件死循环是指程序的一部分代码陷入了一个无限循环中，导致单片机无法执行其他任务。
当单片机无法响应其他中断请求时，它会通过复位电路自动复位，以恢复正常工作。
2.3 堆栈溢出堆栈溢出是指程序使用的堆栈空间超过了其分配的范围，导致数据覆盖或者程序崩溃。
当堆栈溢出发生时，单片机会通过复位电路自动复位，以清除堆栈中的错误数据。
三、硬件问题除了供电和软件问题，硬件问题也可能导致单片机自动复位。
硬件问题可能包括以下几个方面：3.1 外部信号干扰单片机的输入引脚可能会受到外部信号的干扰，导致系统无法正常运行。
单片机 nreset 低电平复位 电容1uf 上拉电阻10k -回复
单片机nreset 低电平复位电容1uf 上拉电阻10k -回复什么是单片机？为什么会需要复位电路？复位电路的工作原理是什么？这些问题都将在本文中一一回答。
单片机是一种集成电路，它由一个或多个处理器核心、存储器、输入/输出设备和定时/计数器等外设组成。
它有着体积小、功耗低、性能稳定等特点，被广泛应用于各种电子设备中，如手机、家电、航空航天等。
单片机的工作满足一个基本原则，即当它收到一条特殊的指令时，它就会执行特定的动作。
然而，由于各种原因，单片机可能会出现异常情况，需要进行复位操作。
复位是将系统恢复到初始状态的过程，以确保其正常工作。
当单片机处于错误状态时，通过复位电路可以强制将其重新初始化，使其恢复到正常工作状态。
复位电路是维持单片机系统正常工作的关键。
在以中括号内的内容为主题的说明中，复位电路由电容1μF和上拉电阻10kΩ组成。
其中，电容1μF 负责存储能量，上拉电阻10kΩ充当限制电流流动的阻尼器。
当单片机系统运行时，电容1μF的正极接地，负极通过上拉电阻10kΩ与nreset引脚相连。
在正常工作状态下，nreset引脚的电平为高电平，单片机能够正常运行。
当出现异常情况时，nreset引脚会被拉低，单片机就会执行复位操作。
电容1μF扮演了重要的角色。
它具有存储电能的特性，当nreset引脚电平从高电平变为低电平时，电容1μF快速放电，将存储的能量释放到nreset引脚。
这样，nreset引脚就会以低电平的方式向单片机发送复位信号。
在复位信号的作用下，单片机会执行特定的初始化程序，使其恢复到正常工作状态。
上拉电阻10kΩ的作用是限制电流流动，避免电容1μF瞬间放电时产生大电流。
这样可以保护电容和单片机系统免受电流冲击。
综上所述，单片机复位电路起到了确保系统正常运行的重要作用。
通过引入电容1μF和上拉电阻10kΩ，当单片机出现异常情况时，nreset引脚会被拉低，电容1μF快速放电，并向单片机发送复位信号，使其重新初始化，从而恢复到正常工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
想问一下单片机复位电路问题
复位过程我明白，RST接高电平复位，接低电平单片机正常工作
但电路连接不太理解什么意思，
想知道图中电解电容的作用，既然是按键高电平复位为什么要加电解电容呢不加可以吗？如果一定要加原因是什么？
另外想知道电容作用是隔直流通交流，是绝对的直流不通过还是什么充电过程无电流放电过程有电流，求指教
我认为绛红的蓝同学说的不太好。
电容确实可以起到按键去除抖动的作用，但是这里的电容还有一个更重要的作用就是上电复位，因为考虑到芯片刚刚上电时由于供电不稳定而做出错误的计算，所以增加一个上电复位以达到延时启动CPU的目的，使芯片能够正常工作。
虽然现在很多芯片自带了上电延时功能，但是我们一般还是会增加额外的上电复位电路，提高可靠性。
上电复位是如此工作的，此时不用考虑按键和你图中1K电阻的作用。
上电瞬间，电压VCC短时间内从0V上升到5V（比方说5V），这一瞬间相当于交流电，电容相当于导线，5V的电压全部加在10K电阻上，也就是说，这时RST的电平状态为高电平。
但是从上电开始，电容自己就慢慢充电，其两端电压呈曲线上升，最终达到5V，也就是说其正端电位为5V，负端电位为0V，其负端也就正好是RST，此时RST为低电平，单片机开始正常工作。
添加按键是为了手动复位，一般那个1K电阻可以不加。
当按键按下时，电容两端构成回路并放电，使RST端重新变为高电平，按键抬起时电容又充电使RST变回低电平。
复位电路的作用
在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。
无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。
而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。
许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。
基本的复位方式
单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。
89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。
当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。
单片机系统的复位方式有：手动按钮复位和上电复位
1、手动按钮复位
手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。
一般采用的办法是在RST端和正电源Vcc 之间接一个按钮。
当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。
手动按钮复位的电路如所示。
由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。
图1 图2
2、上电复位
AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。
对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1µF。
上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc 对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。
为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。
上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。
在图2的复位电路中，当Vcc掉电时，必然会使RST端电压迅速下降到0V以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生损害。
另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l”态。
如果系统在上电时得不到有效的复位，则程序计数器PC将得不到一个合适的初值，因此，CPU可能会从一个未被定义的位置开始执行程序。
2、积分型上电复位
常用的上电或开关复位电路如图3所示。
上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。
当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。
根据实际操作的经验，下面给出这种复位电路的电容、电阻参考值。
图3中：C：＝1uF，Rl＝lk，R2＝10k
图3 积分型上电复位电路
专用芯片复位电路：
上电复位电路在控制系统中的作用是启动单片机开始工作。
但在电源上电以及在正常工作时电压异常或干扰时，电源会有一些不稳定的因素，为单片机工作的稳定性可能带来严重的影响。
因此，在电源上电时延时输出给芯片输出一复位信号。
上复位电路另一个作用是，监视正常工作时电源电压。
若电源有异常则会进行强制复位。
复位输出脚输出低电平需要持续三个(12/fc s)或者更多的指令周期，复位程序开始初始化芯片内部的初始状态。
等待接受输入信号（若如遥控器的信号等）。
图4 上电复位电路原理图
上电复位电路原理分析
5V电源通过MC34064的2脚输入，1脚便可输出一个上升沿，触发芯片的复位脚。
电解电容C13是调节复位延时时间的。
当电源关断时，电解电容C13上的残留电荷通过D13和MC34064内部电路构成回路，释放掉电荷。
以备下次复位启用。
四、上电复位电路的关键性器件
关键性器件有：MC34064 。
图6 内部结构框图
输入输出特性曲线：
上电复位电路关键点电气参数
MC34064的输出脚1脚的输出(稳定之后的输出)如下图所示：
三极管欠压复位电路
欠压复位电路工作原理（图6）w 接通电源，＋5V电压从“0V”开始上升，在升至3.6V之前，稳压二极管DH03都处于截止状态，QH01(PNP管)也处于截止状态，无复位电压输出。
w 当＋5V电源电压高于3.6V以后，稳压二极管DH03反向击穿，将其两端电压“箝位”于3.6V。
当＋5V电源电压高于4.3V以后，QH01开始导通，复位电压开始形成，当＋5V电源电压接近＋5V时，QH01已经饱和导通，复位电压达到稳定状态。
图6 欠压复位电路图
看门狗型复位电路
看门狗型复位电路主要利用CPU正常工作时,定时复位计数器,使得计数器的值不超过某一值;当CPU不能正常工作时,由于计数器不能被复位,因此其计数会超过某一值,从而产生复位脉冲,使得CPU恢复正常工作状态。
典型应用的Watchdog复位电路如图7所示。
此复位电路的可靠性主要取决于软件设计,即将定时向复位电路发出脉冲的程序放在何处。
一般设计,将此段程序放在定时器中断服务子程序中。
然而,有时这种设计仍然会引起程序走飞或工作不正常。
原因主要是：当程序“走飞”发生时定时器初始化以及开中断之后的话,这种“走飞”情况就有可能不能由Watchdog复位电路校正回来。
因为定时器中断一真在产生,即使程序不正常,Watchdog也能被正常复位。
为此提出定时器加预设的设计方法。
即在初始化时压入堆栈一个地址,在此地址内执行的是一条关中断和一条死循环语句。
在所有不被程序代码占用的地址尽可能地用子程序返回指令RET代替。
这样,当程序走飞后,其进入陷阱的可能性将大大增加。
而一旦进入陷阱,定时器停止工作并且关闭中断,从而使Watchdog复位电路会产生一个复位脉冲将CPU 复位。
当然这种技术用于实时性较强的控制或处理软件中有一定的困难
图7 看门狗型复位电路
比较器型复位电路
比较器型复位电路的基本原理如图8所示。
上电复位时,由于组成了一个RC低通网络,所以比较器的正相输入端的电压比负相端输入电压延迟一定时间。
而比较器的负相端网络的时间常数远远小于正相端RC网络的时间常数,因此在正端电压还没有超过负端电压时,比较器输出低电平,经反相器后产生高电平。
复位脉冲的宽度主要取决于正常电压上升的速度。
由于负端电压放电回路时间常数较大,因此对电源电压的波动不敏感。
但是容易产生以下二种不利现象：（1）电源二次开关间隔太短时,复位不可靠;（2）当电源电压中有浪涌现象时,可能在浪涌消失后不能产生复位脉冲。
为此,将改进比较器重定电路,如图9所示。
这个改进电路可以消除第一种现象,并减少第二种现象的产生。
为了彻底消除这二种现象,可以利用数字逻辑的方法与比较器配合,设计如图9所示的比较器重定电路。
此电路稍加改进即可作为上电复位与看门狗复位电路共同复位的电路,大大提高了复位的可靠性。
图8 比较器型复位电路
图9 改进型比较器型复位电路。
