坐标系转换坐标系详细教程

合集下载

坐标系转换方法和技巧

坐标系转换方法和技巧

坐标系转换方法和技巧1.二维坐标系转换:二维坐标系转换是将平面上的点从一个坐标系转换到另一个坐标系中。

常用的方法有旋转、平移和缩放。

-旋转:通过改变坐标系的旋转角度,可以将点从一个坐标系转换到另一个坐标系。

-平移:通过改变坐标系的平移量,可以将点从一个坐标系平移到另一个坐标系。

-缩放:通过改变坐标系的比例尺,可以将点从一个坐标系缩放到另一个坐标系。

2.三维坐标系转换:三维坐标系转换是将空间中的点从一个坐标系转换到另一个坐标系中。

常用的方法有旋转、平移和缩放。

-旋转:通过改变坐标系的旋转角度,可以将点从一个坐标系转换到另一个坐标系。

-平移:通过改变坐标系的平移量,可以将点从一个坐标系平移到另一个坐标系。

-缩放:通过改变坐标系的比例尺,可以将点从一个坐标系缩放到另一个坐标系。

3.地理坐标系转换:地理坐标系转换是将地球表面点的经纬度坐标转换为平面坐标系(如UTM坐标系)或其他地理坐标系中的点。

常用的方法有投影转换和大地坐标转换。

-投影转换:根据不同的地理投影模型,将地理坐标系中的点投影到平面上。

常用的地理投影包括墨卡托投影、兰伯特投影等。

-大地坐标转换:根据椭球模型和大地测量的理论,将地理坐标系中的点转换为具有X、Y、Z三维坐标的点。

常见的大地坐标系包括WGS84和GCJ-02等。

4.坐标系转换的技巧:-精度控制:在坐标系转换过程中,需要注意精度的控制,以确保转换后的坐标满足要求。

-参考点选择:在坐标系转换过程中,选取合适的参考点可以提高转换的准确性和稳定性。

-坐标系转换参数的确定:在进行坐标系转换时,需要确定旋转角度、平移量和比例尺等参数,可以通过多点共面条件、最小二乘法等方法进行确定。

-转换效率优化:针对大规模的坐标系转换,可以采用分块处理、并行计算等技术来提高转换效率。

在进行坐标系转换时,需要根据具体的需求选择适当的方法和技巧,并结合具体的软件工具进行实现。

同时,还需要注意坐标系转换的精度和准确性,确保转换结果符合要求。

CAD中的坐标系和坐标转换教程

CAD中的坐标系和坐标转换教程

CAD中的坐标系和坐标转换教程在CAD软件中,坐标系是一个非常重要的概念。

它用来定位和测量对象在二维或三维空间中的位置。

理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。

在这篇文章中,我们将深入探讨CAD中的坐标系和坐标转换教程。

1. 定义坐标系在CAD软件中,一般使用笛卡尔坐标系(Cartesian coordinate system)来描述一个点的位置。

笛卡尔坐标系由三个坐标轴组成:x轴、y轴和z轴。

在二维空间中,只使用x和y轴。

坐标轴的交叉点被称为原点,通常表示为(0,0,0)。

2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法:绝对坐标和相对坐标。

- 绝对坐标:通过直接给出点在坐标系中的位置来定义。

例如,一个点的绝对坐标可以表示为(10, 20, 5),其中x坐标为10,y坐标为20,z坐标为5。

- 相对坐标:通过给出点到另一个点的距离和方向来定义。

例如,如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7),我们可以使用相对坐标表示为(5, 5, 2),其中x轴方向移动了5个单位,y轴方向移动了5个单位,z轴方向移动了2个单位。

3. 坐标转换在CAD软件中,我们经常需要进行坐标转换,以便在不同坐标系之间切换或进行准确测量。

- 绝对坐标到相对坐标的转换:如果我们知道两个点的绝对坐标,我们可以计算它们之间的相对坐标。

例如,我们知道点A的绝对坐标为(10, 20, 5),点B的绝对坐标为(15, 25, 7),我们可以计算从点A到点B的相对坐标为(5, 5, 2)。

这对于移动或复制对象非常有用。

- 相对坐标到绝对坐标的转换:如果我们知道一个点的绝对坐标和另一个点的相对坐标,我们可以计算出第二个点的绝对坐标。

例如,我们知道点A的绝对坐标为(10, 20, 5),点B相对于点A的坐标为(5, 5, 2),我们可以计算出点B的绝对坐标为(15, 25, 7)。

4. 坐标的旋转和缩放除了坐标的转换,CAD软件还提供了旋转和缩放的功能。

坐标转换方法范文

坐标转换方法范文

坐标转换方法范文坐标转换是指将一个坐标系上的点转换成另一个坐标系上的点的操作。

在地理信息系统(GIS)及其他相关领域中,坐标转换是非常重要的。

本文将详细介绍常见的二维坐标转换方法,包括平移、旋转、缩放和镜像。

1.平移:平移是将一个坐标系上的点沿一些方向按一定距离移动到新的位置。

平移操作可以用向量相加来表示。

设点A的坐标为(x1, y1) ,平移向量为(tx, ty),则点A'的坐标为(x1 + tx, y1 + ty)。

2.旋转:旋转是将一个坐标系上的点绕一些中心点按一定角度旋转。

旋转操作可以用矩阵运算来表示。

设点B的坐标为(x2, y2),旋转角度为θ,旋转中心为点C(cx, cy),则点B'的坐标为((x2 - cx) * cosθ - (y2 - cy) * sinθ + cx, (x2 - cx) * sinθ + (y2 - cy) * cosθ + cy)。

3.缩放:缩放是将一个坐标系上的点按照一定比例进行扩大或缩小。

缩放操作可以用矩阵运算来表示。

设点D的坐标为(x3, y3),在x轴和y轴上的缩放比例分别为sx和sy,则点D'的坐标为(x3 * sx, y3 * sy)。

4.镜像:镜像是将一个坐标系上的点相对于一些轴进行对称变换。

镜像操作可以用矩阵运算来表示。

设点E的坐标为(x4,y4),镜像轴为x轴,则点E'的坐标为(x4,-y4)。

以上是常见的二维坐标转换方法。

在实际应用中,我们常常需要综合使用多种方法进行坐标转换。

例如,当我们需要将一个点先平移,再旋转,最后进行缩放时,可以按照此顺序依次进行相应操作。

需要注意的是,不同的坐标系有不同的表示方法和计算规则。

因此,在进行坐标转换时,需要先了解两个坐标系的具体定义和规则,然后再选择合适的转换方法。

总之,坐标转换是GIS及其他相关领域中重要的一部分。

掌握多种坐标转换方法可以帮助我们更好地进行空间数据处理和分析。

坐标系转换步骤以及公式

坐标系转换步骤以及公式

一、各坐标系下椭球参数WGS84大地参数北京54大地参数西安80大地参数参考椭球体:WGS 84 长半轴:6378137短半轴:6356752.3142 扁率:1/298.257224 参考椭球体:Krasovsky_1940长半轴:6378245短半轴:6356863.0188扁率:1/298.3参考椭球体:IAG 75长半轴:6378140短半轴:6356755.2882扁率:1/298.257000二、WGS84转北京54一般步骤(转80一样,只是椭球参数不同)前期工作:收集测区高等级控制点资料。

在应用手持GPS接收机观测的区域内找出三个以上分布均匀的等级点(精度越高越好)或GPS“B”级网网点,点位最好是周围无电磁波干扰,视野开阔,卫星信号强。

并到测绘管理部门抄取这些点的54北京坐标系的高斯平面直角坐标(x、y),大地经纬度(B、L),高程h ,高程异常值ξ和WGS-84坐标系的大地经纬度(B、L),大地高H。

如果没有收集到WGS-84下的大地坐标,则直接用手持GPS测定已知点B、L、H值。

转换步骤:1、把从GPS中接收到84坐标系下的大地坐标(经纬度高程B、L, H,其中B为纬度,L为经度,H为高程),使用84坐标系的椭球参数转换为84坐标系下的地心直角坐标(空间坐标):式中,N为法线长度,为椭球长半径,b为椭球短半径,为第一偏心率。

2、使用七参数转换为54坐标系下的地心直角坐标(x,y,z):x = △x + k*X- β*Z+ γ*Y+ Xy = △y + k*Y + α*Z - γ*X + Yz = △z + k*Z - α*Y + β*X + Z其中,△x,△y,△z为三个坐标方向的平移参数;α,β,γ为三个方向的旋转角参数;k为尺度参数。

(采用收集到的控制点计算转换参数,并需要验证参数)在小范围内可使用七参数的特殊形式即三参数,即k、α、β、γ都等于0,变成:x = △x+ Xy = △y+ Yz = △z + Z3、根据54下的椭球参数,将第二步得到的地心坐标转换为大地坐标(B54,L54,H54)计算B时要采用迭代,推荐迭代算法为:4、根据工程需要以及各种投影(如高斯克吕格)规则进行投影得到对应的投影坐标,即平面直角坐标。

arcgis 变换坐标系

arcgis 变换坐标系

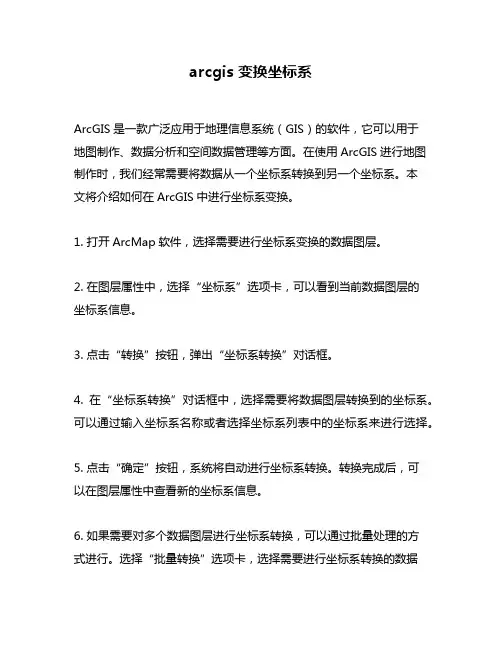

arcgis 变换坐标系
ArcGIS是一款广泛应用于地理信息系统(GIS)的软件,它可以用于
地图制作、数据分析和空间数据管理等方面。

在使用ArcGIS进行地图制作时,我们经常需要将数据从一个坐标系转换到另一个坐标系。


文将介绍如何在ArcGIS中进行坐标系变换。

1. 打开ArcMap软件,选择需要进行坐标系变换的数据图层。

2. 在图层属性中,选择“坐标系”选项卡,可以看到当前数据图层的
坐标系信息。

3. 点击“转换”按钮,弹出“坐标系转换”对话框。

4. 在“坐标系转换”对话框中,选择需要将数据图层转换到的坐标系。

可以通过输入坐标系名称或者选择坐标系列表中的坐标系来进行选择。

5. 点击“确定”按钮,系统将自动进行坐标系转换。

转换完成后,可
以在图层属性中查看新的坐标系信息。

6. 如果需要对多个数据图层进行坐标系转换,可以通过批量处理的方
式进行。

选择“批量转换”选项卡,选择需要进行坐标系转换的数据
图层,选择目标坐标系,点击“确定”按钮即可。

7. 在进行坐标系转换时,需要注意选择正确的坐标系。

如果选择错误的坐标系,将会导致数据位置偏移或者变形等问题。

总之,ArcGIS提供了方便快捷的坐标系转换功能,可以帮助我们在地图制作过程中更好地管理和处理空间数据。

在使用时,需要注意选择正确的坐标系,以确保数据的准确性和可靠性。

坐标转换最简单方法

坐标转换最简单方法

坐标转换最简单方法
坐标转换是一种将一个坐标系统中的坐标转换为另一个坐标系统中的坐标的技术。

在实际应用中,我们经常需要将一组坐标从一个坐标系统转换为另一个坐标系统,以满足不同的需求。

下面介绍最简单的坐标转换方法。

一、笛卡尔坐标系和极坐标系的转换
转换公式如下:
x=r*cosθ
y=r*sinθ
其中,r为半径,θ为极角。

二、笛卡尔坐标系和球坐标系的转换
转换公式如下:
x=r*sin(θ)*cos(φ)
y=r*sin(θ)*sin(φ)
z=r*cos(θ)
其中,r为半径,θ为极角,φ为方位角。

三、笛卡尔坐标系和地理坐标系的转换
转换公式如下:
x=(R+h)*cos(φ)*cos(λ)
y=(R+h)*cos(φ)*sin(λ)
z=(R*(1-e^2)+h)*sin(φ)
其中,R为地球半径,h为海拔高度,φ为纬度,λ为经度,e
为地球偏心率。

四、笛卡尔坐标系和UTM坐标系的转换
转换公式比较复杂,需要借助专业的软件或工具进行转换。

常用的软件有ArcGIS、QGIS等。

总体来说,坐标转换需要掌握一定的数学基础和专业知识,但随着科技的发展,现在已经有了很多方便快捷的坐标转换工具和软件,使得坐标转换变得更加简单和便捷。

测量中常见的坐标转换方法和注意事项

测量中常见的坐标转换方法和注意事项

测量中常见的坐标转换方法和注意事项在测量工作中,坐标转换是一个非常关键的步骤。

它可以将不同坐标系下的测量数据进行转换,以便更好地进行分析和比较。

本文将讨论测量中常见的坐标转换方法和注意事项,以帮助读者更好地理解和应用这些知识。

一、常见的坐标转换方法1. 直角坐标系与极坐标系的转换直角坐标系和极坐标系是我们常见的两种坐标系,它们在不同的情况下都有各自的优势。

当我们在进行测量时,有时需要将直角坐标系转换为极坐标系,或者反过来。

这时我们可以使用以下公式进行转换:直角坐标系 (x, y) 转换为极坐标系(r, θ):r = √(x^2 + y^2)θ = arctan(y/x)极坐标系(r, θ) 转换为直角坐标系 (x, y):x = r * cosθy = r * sinθ2. 地理坐标系与平面坐标系的转换在地理测量中,我们常常需要将地理坐标系与平面坐标系进行转换。

地理坐标系是以地球表面为基准的坐标系,而平面坐标系则是在局部范围内采用平面近似地球的坐标系。

转换的目的是为了将地球上的经纬度转换为平面上的坐标点,或者反过来。

这时我们可以使用专门的地图投影算法进行转换,例如常见的墨卡托投影、UTM投影等。

3. 坐标系之间的线性转换有时,我们需要将一个坐标系中的点的坐标转换到另一个坐标系中。

这时我们可以通过线性变换来实现。

线性变换定义了一个坐标系之间的转换矩阵,通过乘以这个转换矩阵,我们可以将一个坐标系中的点的坐标转换到另一个坐标系中。

常见的线性变换包括平移、旋转、缩放等操作,它们可以通过矩阵运算进行描述。

二、坐标转换的注意事项1. 坐标系统选择的准确性在进行坐标转换时,必须保证所选择的坐标系统是准确可靠的。

不同的坐标系统有不同的基准面和基准点,选择错误可能导致转换结果出现较大误差。

因此,在进行测量时,我们应该仔细选择坐标系统,了解其基本原理和适用范围。

2. 数据质量的控制坐标转换所依赖的输入数据必须具有一定的质量保证。

80坐标转2000坐标教程

80坐标转2000坐标教程

80坐标转2000坐标教程80坐标转2000坐标教程(500字)假设我们有一个坐标系,其中的坐标值范围是80,现在需要将这个坐标系的坐标转换为2000坐标系的坐标。

下面是简单的教程,帮助你学习如何进行这种转换。

第一步:了解两个坐标系的范围首先,需要明确80坐标系和2000坐标系的范围。

假设80坐标系的范围是0到80,而2000坐标系的范围是0到2000。

了解这些范围将有助于我们计算正确的转换值。

第二步:计算比例因子接下来,我们需要计算一个比例因子,用于将80坐标系中的坐标值映射到2000坐标系中的坐标值。

比例因子可以通过将2000坐标系的范围除以80坐标系的范围来计算得到。

在本例中,比例因子为25,计算方法为2000/80=25。

第三步:进行转换有了比例因子,我们现在可以将80坐标系中的坐标值转换为2000坐标系中的坐标值了。

转换的方法是将80坐标系中的坐标值乘以比例因子。

例如,如果要将80坐标系中的坐标值为40的点转换为2000坐标系中的坐标值,可以使用如下公式进行计算:40*25=1000。

这样,我们可以得到2000坐标系中的坐标值为1000的点。

同样的方法,你可以将80坐标系中的其他坐标值转换为2000坐标系中的坐标值。

第四步:进行逆转换(可选)如果你需要将2000坐标系中的坐标值转换回80坐标系中的坐标值,可以使用同样的方法进行逆转换。

即将2000坐标系中的坐标值除以比例因子。

例如,要将2000坐标系中的坐标值为1500的点转换为80坐标系中的坐标值,可以使用如下公式进行计算:1500/25=60。

这样,我们可以得到80坐标系中的坐标值为60的点。

总结通过上述步骤,你可以将80坐标系中的坐标转换为2000坐标系中的坐标,并且可以逆转换回来。

请记住计算比例因子的方法,以及将坐标值乘以或除以比例因子的转换方法。

希望本教程对你学习80坐标转2000坐标有所帮助!。

24 MapGIS 10.3国家2000坐标系转换 【MapGIS 10.3 教程-PPT】

24 MapGIS 10.3国家2000坐标系转换  【MapGIS 10.3 教程-PPT】
第三种:导入转换项
计算转换参数
导入完毕,点击“确定”
第三种:导入转换项
添加转换项
数据投影变换相关操作详见第二十三章《 10.3 投影变换》
单点投影添加转换项
批量投影添加转换项

椭球 克拉索夫斯基椭球 1975年I.U.G.G推荐椭球 中国2000椭球 1979年I.U.G.G推荐椭球
七参数bursawol法:即计算X平移,Y平移,Z平移,X旋转,Y旋转,Z旋转,尺度变化K
三参数直角平移法:即X平移,Y平移,Z平移,将X旋转,Y旋转,Z旋转,尺度变化K视为0,三参数是七参数的一种 特例。`
计算地理转换参数
选择添加转换项
计算转换参数
根据控制点计算方式,顾名思义,需要知道两个椭球体间的若干对应 控制点,可根据控制点计算地理转换参数,从而可获取两个椭球体间的转 换关系。
至少三组坐标点对,单点投影整理成以下格式,后缀.cpt
第一种:根据控制点文件计算
(注明:此控制点文件为虚构的示例数据)
计算转换参数
计算转换参数
导入转换项方式是通过导入已有的转换项文件(*.dat)来添加地理转换项的。 10.3的地理转换项信息记录在安装目录\ 10\Program\Config\Projection路径下的TransLst.dat文件中。导入转换项方式,可直
接导入之前备份的或从其他机器拷贝的TransLst.dat文件,实现地理转换项的快速还原或拷贝。
要实现各种成果坐标框架统一到 CGCS2000坐标框架下, 需要将原有成果 进行坐标转换, 即将原有成果坐标系转换 到CGCS2000。
数据来源
根据不同比例尺和转换区域选择合适的转换模型,选取两个坐标系下重合点(可选 用CGCS2000国家大地控制网点、国家大地测量控制点)计算模型转换参数,根据模型 残差进行精度评估和检核。

坐标转换最简单方法

坐标转换最简单方法

坐标转换最简单方法坐标转换是一种将一个坐标系中的点转换到另一个坐标系中的点的方法。

在现代科技中,坐标转换是非常重要的,因为它可以帮助我们在不同的坐标系中进行数据分析和处理。

在本文中,我们将介绍最简单的坐标转换方法。

我们需要了解两个坐标系之间的关系。

通常情况下,我们使用笛卡尔坐标系来表示二维平面上的点。

笛卡尔坐标系由两条互相垂直的轴组成,分别称为x轴和y轴。

在这个坐标系中,每个点都可以用一个有序对(x,y)来表示。

另一方面,地理坐标系是用来表示地球表面上的点的。

地球是一个球体,因此地理坐标系需要使用经度和纬度来表示一个点的位置。

经度是指一个点相对于本初子午线的角度,而纬度是指一个点相对于赤道的角度。

现在,我们来介绍最简单的坐标转换方法。

假设我们有一个点在笛卡尔坐标系中的坐标为(x,y),我们想要将它转换到地理坐标系中。

我们可以按照以下步骤进行转换:1. 确定地球的半径。

地球的半径约为6371公里。

2. 将笛卡尔坐标系中的x和y值转换为以地球中心为原点的三维坐标系中的x、y和z值。

具体方法是:x = x * cos(y) * cos(x)y = x * cos(y) * sin(x)z = y * sin(y)3. 计算该点相对于地球中心的距离。

具体方法是:distance = sqrt(x^2 + y^2 + z^2)4. 计算该点相对于本初子午线的经度。

具体方法是:longitude = atan2(y, x)5. 计算该点相对于赤道的纬度。

具体方法是:latitude = asin(z / distance)6. 将经度和纬度转换为度数。

具体方法是:longitude = longitude * 180 / pilatitude = latitude * 180 / pi7. 最后,我们得到了该点在地理坐标系中的坐标,即(longitude, latitude)。

以上就是最简单的坐标转换方法。

施工坐标系转换步骤

施工坐标系转换步骤

施工坐标系转换步骤引言在工程施工中,常常需要进行坐标系转换。

坐标系转换是将不同的坐标系之间的坐标互相转换的过程。

坐标系转换可以用于不同坐标系之间的数据对接,以及坐标系的转换与调整。

本文将介绍施工坐标系转换的基本步骤。

步骤一:坐标系的认识在进行施工坐标系转换之前,首先需要了解不同坐标系的概念和特点。

常见的坐标系包括地球坐标系(经纬度坐标系)、平面直角坐标系(笛卡尔坐标系)等。

不同坐标系的数学模型和坐标表示方法也不同,因此在进行坐标系转换时需要了解目标坐标系和源坐标系的基本特点和转换规则。

步骤二:数据采集进行坐标系转换的前提是要获得源坐标系和目标坐标系的原始数据。

在施工现场,可以使用GPS定位仪、全站仪等测量仪器采集现场的坐标数据。

采集到的数据需要准确、完整,并遵循一定的采样规则。

同时,还需要采集基准点和控制点的坐标数据,以保证坐标系转换的精度和可靠性。

步骤三:质量检查在进行坐标系转换之前,需要对采集到的原始数据进行质量检查。

质量检查包括数据的准确性、一致性、完整性等方面。

可以通过重复测量、交叉比对等方式来验证数据的准确性。

如果发现数据有误,需要进行数据修正或重新采集。

步骤四:坐标系转换坐标系转换是将源坐标系的坐标转换到目标坐标系的过程。

坐标系转换需要根据源坐标系和目标坐标系的特点和转换规则进行计算。

常见的坐标系转换方法包括平移、旋转、缩放等。

根据具体的坐标系转换需求,可以选择合适的转换方法进行计算。

步骤五:数据处理在完成坐标系转换之后,需要对转换后的数据进行处理和分析。

可以通过计算坐标差、坐标变换等方式对数据进行分析和统计。

此外,还可以进行图形显示和可视化分析,以便更直观地了解转换结果和变化趋势。

步骤六:结果验证完成数据处理后,需要对转换结果进行验证。

可以选择一些控制点或参考点,采用不同的坐标系转换方法进行计算,比较计算结果与实际测量值的差异。

如果结果符合预期并满足工程要求,即可认为坐标系转换是成功的。

坐标系怎么转换

坐标系怎么转换

坐标系怎么转换
打开你需要转换的图纸,以一张无定位的平面布置图为例
在纸上或者任意工具上标出你要转换的坐标,最好是对角线,进行下
列操做。

在图纸上用直线画出这两个点相交的直线,并标注坐标,进行下列操作。

AD中输入AL命令---选择对象,回车---选择第一个原点,--第一个
目标点(源点是起点的意思,目标点是你要移动到的位置。

进行下列操做。

选择第二个源点,--第二个目标点,回车,此时会弹出对话框(一定
要选择“是“),然后回车。

6
选择

以后,确定了,你就发现之前的图纸全部偏移到了你的指定的点上了(中间那根对角的白色的直线就是转换的时候过度使用的辅助工具线段,
红色圈为当时的坐标。

进行下列操做。

坐标转换最简单方法

坐标转换最简单方法

坐标转换最简单方法
如果需要将一个坐标从一个坐标系转换到另一个坐标系,可以使用以下方法:
1. 确定原始坐标系和目标坐标系的坐标轴方向和单位。

通常,坐标系有两种类型:笛卡尔坐标系和极坐标系。

笛卡尔坐标系是平面直角坐标系,其中x轴和y轴相互垂直,并且所有坐标轴的单位是相同的。

极坐标系由径向(r)和极角(θ)组成,其中r表示点到原点的距离,θ表示点与正半轴的夹角。

例如,如果需要将笛卡尔坐标系(x,y)转换为极坐标系(r,θ),则需要知道x轴和y轴的方向,该坐标系的单位以及每个点到原点的距离和夹角。

2. 计算坐标变换公式。

在确定坐标轴方向和单位后,可以使用几何和三角函数计算转换公式。

例如,在笛卡尔坐标系和极坐标系之间进行转换时,可以将x和y坐标转换为r和θ坐标:
r = sqrt(x^2 + y^2)
θ = atan(y/x)
其中,sqrt表示平方根,atan表示反正切函数(可以使用计算器或在线工具计算)。

其中,cos表示余弦函数,sin表示正弦函数。

3. 执行坐标转换。

最后,将原始坐标中的值代入公式并进行计算,以得到目标坐标。

计算θ:atan(4/3) ≈ 0.93(约为53度)
因此,点(3,4)在极坐标系中的坐标为(5,0.93)。

需要注意的是,坐标转换可能会涉及其他的变量和参数,如旋转角度、平移距离等。

因此,在执行坐标转换之前,需要确保所有参数和公式都正确、明确地定义,并按照正确的顺序执行转换的步骤。

坐标系转换方法 -回复

坐标系转换方法 -回复

坐标系转换方法-回复如何进行坐标系转换?在地理信息系统(GIS)和数学中,坐标系转换是将一个坐标系中的坐标转换为另一个坐标系的过程。

由于地球是一个三维球体,不同的地理位置使用不同的坐标系统来表示其地理位置信息。

在进行坐标系转换时,我们需要了解待转换的坐标系和目标坐标系,以及所使用的转换方法。

下面将介绍一些常见的坐标系转换方法。

1. 七参数转换法七参数转换法是一种常用的坐标系转换方法,适用于平面坐标系和高程坐标系的转换。

这种方法通过引入七个参数(平移参数、旋转参数和尺度参数)来实现坐标系之间的转换。

通过使用这些参数,可以将一个坐标系的坐标转换为另一个坐标系的坐标。

七参数转换法比较灵活,适用于不同的坐标系之间的转换。

2. 三参数转换法三参数转换法是一种简单的坐标系转换方法,适用于平面坐标系之间的转换。

这种方法通过引入三个参数(平移参数和尺度参数)来实现坐标系之间的转换。

三参数转换法常用于地图投影的转换,例如将高斯-克吕格投影转换为经纬度坐标系。

3. 四参数转换法四参数转换法是一种常用的坐标系转换方法,适用于二维平面坐标系的转换。

这种方法通过引入四个参数(平移参数)来实现坐标系之间的转换。

四参数转换法常用于地图的平移和旋转变换,可以将一个坐标系的坐标转换为另一个坐标系的坐标。

4. 常用坐标系转换软件和工具在进行坐标系转换时,可以使用各种软件和工具来辅助完成转换过程。

一些常用的坐标系转换软件包括ArcGIS、QGIS和MATLAB等。

这些软件提供了丰富的功能和工具,可以进行坐标系定义、转换参数设置和坐标转换等操作。

此外,还有一些在线坐标转换工具可供使用,如国家测绘地理信息局的坐标转换工具等。

5. 坐标系转换的注意事项在进行坐标系转换时,需要注意以下几个问题:- 坐标系的定义:了解待转换的坐标系和目标坐标系的定义,包括坐标原点、坐标单位和坐标轴方向等。

不同的坐标系可能使用不同的定义方式,因此在转换时需要准确理解坐标系的定义。

坐标转换与变换的使用方法

坐标转换与变换的使用方法

坐标转换与变换的使用方法在计算机领域中,坐标转换与变换是一个非常重要的概念。

它经常被用于图形处理、计算机视觉以及地理信息系统等领域。

简单的说,坐标转换与变换是将一个坐标点从一个坐标系(例如笛卡尔坐标系)转换到另一个坐标系的过程。

下面将介绍坐标转换与变换的使用方法,以及一些常见的应用案例。

1. 坐标转换坐标转换是将一个坐标点从一个坐标系转换到另一个坐标系的过程。

它包括两个主要步骤:坐标点的投影和坐标点的旋转。

坐标点的投影是将点从一个坐标系的平面投影到另一个坐标系的平面,而坐标点的旋转是将点在平面上进行旋转,改变坐标点的朝向。

在实际应用中,坐标转换经常被用于地理信息系统(GIS)中。

例如,将地球表面的经纬度坐标转换为笛卡尔坐标系的平面坐标,或者将一个点在地理坐标系中的坐标转换到另一个地理坐标系中。

这种转换可以帮助人们在地图上准确地标记位置,进行导航等。

2. 坐标变换坐标变换是在同一坐标系下对坐标点进行变换,改变坐标点的位置、尺度或方向。

常见的坐标变换包括平移、缩放和旋转。

平移是将坐标点在坐标系中沿着某个方向移动一定的距离。

通过平移,我们可以改变坐标点的位置,实现在图像中移动物体的效果。

缩放是通过改变坐标点的坐标轴比例来调整坐标点的尺度。

通过缩放,我们可以放大或缩小图像中的物体,实现比例变换的效果。

旋转是通过改变坐标点的朝向来实现坐标点的旋转。

通过旋转,我们可以改变物体的方向或角度,实现图像旋转的效果。

3. 应用案例坐标转换与变换在许多领域中都有广泛的应用。

下面将介绍一些常见的应用案例。

3.1 图形处理在图形处理中,坐标转换与变换被广泛用于图像的处理和变换。

通过坐标转换与变换,我们可以实现图像的缩放、旋转、平移等操作。

例如,可以将一张图像进行缩放,以适应不同大小的屏幕;或者将图像进行旋转,改变图像的朝向。

3.2 计算机视觉在计算机视觉中,坐标转换与变换被用于物体的检测、跟踪和识别等任务。

通过将物体在图像中的坐标转换到三维空间中的坐标,我们可以进行物体的三维姿态估计、运动估计等操作。

如何进行坐标系转换与坐标变换

如何进行坐标系转换与坐标变换

如何进行坐标系转换与坐标变换在我们的生活中,经常会涉及到坐标系转换与坐标变换的问题。

无论是在地理导航中确定位置,还是在机器人定位中进行路径规划,坐标系转换与坐标变换都扮演着重要的角色。

本文将深入探讨如何进行坐标系转换与坐标变换,并介绍一些常见的应用案例。

一、什么是坐标系转换与坐标变换坐标系转换是指从一个坐标系向另一个坐标系的转换,它是通过一组变换公式将一个点的坐标从一个坐标系转换到另一个坐标系。

坐标变换则是指在同一个坐标系中,通过一定的规则将原始坐标进行变换,以实现特定的目的。

二、坐标系转换的原理与方法1. 坐标系转换原理坐标系转换是基于坐标系的相对关系来实现的。

在进行坐标系转换时,我们需要明确两个坐标系之间的关系,比如它们的原点位置、方向以及坐标轴的长度和单位。

通过这些关系,我们可以建立起坐标系之间的变换公式。

2. 坐标系转换方法坐标系转换的方法有多种,常见的有仿射变换、欧式变换和相似变换等。

仿射变换是一种常用的坐标系转换方法,它保持了原始坐标系上的平行线在转换后仍然保持平行。

通过选择适当的仿射变换矩阵,我们可以将一个点的坐标从一个坐标系转换到另一个坐标系。

欧式变换是另一种常见的坐标系转换方法,它包括平移、旋转和缩放等操作。

通过将原始坐标系中的点进行平移、旋转和缩放等变换,我们可以将其转换到另一个坐标系。

相似变换是欧式变换的一种特殊情况,它保持了原始坐标系上的比例关系。

相似变换通常用于图像处理中,通过将原始图像进行平移、旋转和缩放等操作,可以得到与原图相似的图像。

三、坐标变换的原理与应用1. 坐标变换原理坐标变换是指在同一个坐标系中,通过一定的规则将原始坐标进行变换,以实现特定的目的。

坐标变换可以基于线性代数的原理,通过矩阵运算来实现。

2. 坐标变换的应用案例2.1 地图导航与定位在地图导航与定位中,坐标变换常用于将地理坐标转换为平面坐标,以便进行路径规划和位置确定。

通过选择适当的投影方式和坐标变换公式,我们可以将地球表面上的经纬度坐标转换为平面上的坐标,从而实现地图显示和导航定位。

北京54坐标系转西安80坐标系图文教程(1)-7页word资料

北京54坐标系转西安80坐标系图文教程(1)-7页word资料

"北京54坐标系"转"西安80坐标系"图文教程北京54坐标系和西安80坐标系其实是一种椭球参数的转换,作为这种转换在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密,因此不存在一套转换参数可以全国通用的,在每个地方会不一样,因为他们是两个不同的椭球基准。

那么,两个椭球间的坐标转换,一般而言比较严密的是用七参数布尔莎模型,即X平移,Y平移,Z平移,X 旋转(WX),Y旋转(WY),Z旋转(WY),尺度变化(DM)。

若求得七参数就需要在一个地区提供3个以上的公共点坐标对(即北京54坐标下x、y、z和西安80坐标系下x、y、z),如果区域范围不大,最远点间的距离不大于30km(经验值),这可以用三参数,即X平移,Y平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化面DM视为0。

方法:第一步:向地方测绘局(或其他地方)找本区域三个公共点坐标对(即北京54坐标下x、y、z和西安80坐标系下x、y、z);第二步:讲三个点的坐标对全部转换以弧度为单位。

(菜单:投影转换——输入单点投影转换,计算出这三个点的弧度值并记录下来);第三步:求公共点操作系数(菜单:投影转换——坐标系转换)。

如果求出转换系数后,记录下来;第四步:编辑坐标转换系数(菜单:投影转换——编辑坐标转换系数),最后进行投影变换,“当前投影”输入80坐标系参数,“目的投影”输入54坐标系参数。

进行转换时系统会自动调用曾编辑过的坐标转换系数。

详细步骤如下:首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换,一般而言比较严密的是用七参数布尔莎模型,即X 平移,Y 平移,Z 平移,X 旋转(WX),Y 旋转(WY),Z 旋转(WY),尺度变化(DM)。

工程测量坐标系转换另一个坐标系怎么转换

工程测量坐标系转换另一个坐标系怎么转换

工程测量坐标系转换另一个坐标系怎么转换在工程测量中,常常会涉及到不同坐标系之间的转换。

坐标系转换是将一个坐标系中的点的位置描述转换到另一个坐标系中的过程。

常见的坐标系转换包括从大地坐标系到平面坐标系的转换,以及从局部坐标系到全球坐标系的转换。

本文将介绍一些常见的工程测量坐标系转换方法。

大地坐标系到平面坐标系转换大地坐标系一般用经度、纬度和高程来表示地球上某一点的位置。

而平面坐标系则是在局部区域内采用笛卡尔坐标系来表示坐标点的位置。

将大地坐标系转换为平面坐标系一般需要进行以下步骤:1.选择适当的投影方式:根据工程测量的具体要求和区域特点,选择适当的地图投影方式。

常用的地图投影方式包括高斯-克吕格投影、UTM投影等。

2.计算投影中央子午线的经度:投影中央子午线是指在某一区域内,与该区域内的标准子午线的夹角。

3.计算投影平面的比例因子:比例因子是指在地球表面上的某一点在平面坐标系中所占的长度与该点在大地坐标系中所占长度的比值。

4.进行坐标转换计算:根据选定的投影方式、中央子午线经度和比例因子,通过一定的计算方法将大地坐标系中的点的位置转换到平面坐标系中。

局部坐标系到全球坐标系转换局部坐标系一般是在某一工程项目或建筑物上建立的坐标系,用来表示该项目或建筑物的各个点的位置。

全球坐标系则是用地心经纬度坐标系来表示地球上任意一点的位置。

将局部坐标系转换为全球坐标系一般需要进行以下步骤:1.确定局部坐标系的基准点:基准点是局部坐标系中的一个已知点,其在全球坐标系中的经纬度已知。

2.确定局部坐标系的坐标轴方向和转角:根据局部坐标系建立时的设定,确定局部坐标系中的坐标轴方向和转角。

3.进行坐标转换计算:利用基准点的经纬度、坐标轴方向和转角,可以通过一定的计算方法将局部坐标系中的点的位置转换到全球坐标系中。

坐标系转换的注意事项在进行坐标系转换时,需要注意以下几个问题:1.坐标精度的问题:在坐标系转换过程中,可能会存在一定的误差,导致转换后的坐标存在一定的偏差。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MAPGIS“北京54 坐标系”转“西安80坐标系”详细教程
北京54坐标系和西安80坐标系其实是一种椭球参数的转换,作为这种转换在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密,因此不存在一套转换参数可以全国通用的,在每个地方会不一样,因为他们是两个不同的椭球基准。

那么,两个椭球间的坐标转换,一般而言比较严密的是用七参数布尔莎模型,即X平移,Y平移,Z平移,X旋转(WX),Y旋转(WY),Z旋转(WY),尺度变化(DM)。

若求得七参数就需要在一个地区提供3个以上的公共点坐标对(即北京54坐标下x、y、z和西安80坐标系下x、y、z),如果区域范围不大,最远点间的距离不大于30km(经验值),这可以用三参数,即X平移,Y平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化面DM视为0。

方法:
第一步:向地方测绘局(或其他地方)找本区域三个公共点坐标对(即北京54坐标下x、y、z和西安80坐标系下x、y、z);
第二步:讲三个点的坐标对全部转换以弧度为单位。

(菜单:投影转换——输入单点投影转换,计算出这三个点的弧度值并记录下来);
第三步:求公共点操作系数(菜单:投影转换——坐标系转换)。

如果求出转换系数后,记录下来;
第四步:编辑坐标转换系数(菜单:投影转换——编辑坐标转换系数),最后进行投影变换,“当前投影”输入80坐标系参数,“目的投影”输入54坐标系参数。

进行转换时系统会自动调用曾编辑过的坐标转换系数。

详细步骤如下:
首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明
北京54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换,一般而言比较严密的是用七参数布尔莎模型,即X 平移,Y 平移,Z 平移,X 旋转(WX),Y 旋转(WY),Z 旋转(WY),尺度变化(DM)。

若得七参数就需要在一个地区提供3 个以上的公共点坐标对(即北京54 坐标下x、y、z 和西安80 坐标系下x、y、z),可以向地方测绘局获取。

二、“北京54 坐标系”转“西安80 坐标系”的操作步骤
启动“投影变换模块”,单击“文件”菜单下“打开文件”命令,将演示数据“演示数据_北京54.WT”、“演示数据_北京54.WL”、“演示数据_北京54.WP”打开,如图1 所示:
图1
1、单击“投影转换”“单下“S坐标系转换”“令,系统弹出“转换坐标值”“话框,如图2所示:
图2
⑴、在“输入”一栏中,坐标系设置为“北京54 坐标系”,单位设置为“线类单位-米”;
⑵、在“输出”一栏中,坐标系设置为“西安80 坐标系”,单位设置为“线类单位-米”;
⑶、在“转换方法”一栏中,单击“公共点操作求系数”项;
⑷、在“输入”一栏中,输入北京54 坐标系下一个公共点的(x、y、z),如图2 所示;
⑸、在“输出”一栏中,输入西安80 坐标系下对应的公共点的(x、y、z),如图2 所示;
⑹、在窗口右下角,单击“输入公共点”按钮,右边的数字变为1,表示输入了一个公共点对,
如图2所示;
⑺、依照相同的方法,再输入另外的2个公共点对;
⑻、在“转换方法”一栏中,单击“七参数布尔莎模型”项,将右边的转换系数项激活;
⑼、单击“求转换系数”菜单下“求转换系数”命令,系统根据输入的3 个公共点对坐标自动计算出7个参数,如图3 所示,将其记录下来;
然后单击“确定”按钮;
图3
2、单击“投影转换”菜单下“编辑坐标转换参数”命令,系统弹出“不同地理坐标系转换参数设置”对话框,如图4 所示;。
