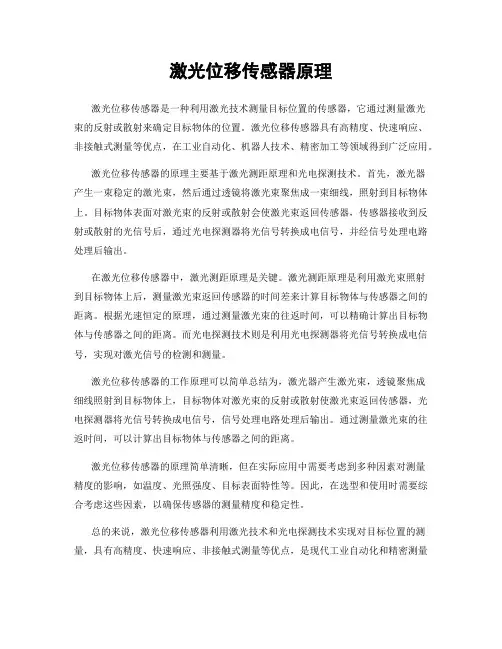

激光位移传感器原理激光位移传感器是一种利用激光技术测量目标位置的传感器,它通过测量激光束的反射或散射来确定目标物体的位置。

激光位移传感器具有高精度、快速响应、非接触式测量等优点,在工业自动化、机器人技术、精密加工等领域得到广泛应用。

激光位移传感器的原理主要基于激光测距原理和光电探测技术。

首先,激光器产生一束稳定的激光束,然后通过透镜将激光束聚焦成一束细线,照射到目标物体上。

目标物体表面对激光束的反射或散射会使激光束返回传感器,传感器接收到反射或散射的光信号后,通过光电探测器将光信号转换成电信号,并经信号处理电路处理后输出。

在激光位移传感器中,激光测距原理是关键。

激光测距原理是利用激光束照射到目标物体上后,测量激光束返回传感器的时间差来计算目标物体与传感器之间的距离。

根据光速恒定的原理,通过测量激光束的往返时间,可以精确计算出目标物体与传感器之间的距离。

而光电探测技术则是利用光电探测器将光信号转换成电信号,实现对激光信号的检测和测量。

激光位移传感器的工作原理可以简单总结为,激光器产生激光束,透镜聚焦成细线照射到目标物体上,目标物体对激光束的反射或散射使激光束返回传感器,光电探测器将光信号转换成电信号,信号处理电路处理后输出。

通过测量激光束的往返时间,可以计算出目标物体与传感器之间的距离。

激光位移传感器的原理简单清晰,但在实际应用中需要考虑到多种因素对测量精度的影响,如温度、光照强度、目标表面特性等。

因此,在选型和使用时需要综合考虑这些因素,以确保传感器的测量精度和稳定性。

总的来说,激光位移传感器利用激光技术和光电探测技术实现对目标位置的测量,具有高精度、快速响应、非接触式测量等优点,是现代工业自动化和精密测量领域不可或缺的重要传感器之一。

通过深入理解其原理和特性,可以更好地应用和优化激光位移传感器,为工业生产和科学研究提供更可靠的测量技术支持。
