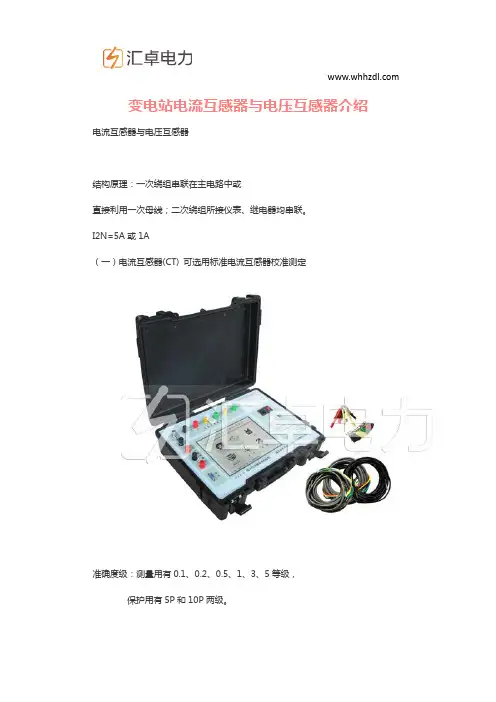

变电站电流互感器与电压互感器介绍电流互感器与电压互感器结构原理：一次绕组串联在主电路中或直接利用一次母线；二次绕组所接仪表、继电器均串联。

I2N=5A或1A（一）电流互感器(CT) 可选用标准电流互感器校准测定准确度级：测量用有0.1、0.2、0.5、1、3、5等级，保护用有5P和10P两级。

高压电流互感器一般制成两个铁心和两个二次绕组，其中准确度级高的二次绕组接测量仪表，其铁心易饱和；准确度级低的二次绕组接继电器，其铁心不应饱和。

一相式接线反应一次电路对应相的电流。

通常用在负载平衡的三相电路中测量电流，或在继电保护中作为过负荷保护接线。

两相V形接线广泛用于中性点不接地的三相三线制电路中，供用于三相电流、电能的测量及过电流继电保护。

三相星形接线反应各相电流，因此广泛用于中性点直接接地的三相三线制特别是三相四线制电路中，用于测量或过电流继电保护等。

（二）电压互感器 (PT) 可选用标准电压互感器校准测定结构原理：一次绕组并联在主电路中,二次绕组中仪表，继电器均并联连接。

有的电压互感器具有3个绕组（有2个二次绕组），其图形符号为准确度级：有0.2、0.5、1、3等级。

1) 一个单相电压互感器的接线2) 两个单相电压互感器接成V/V形常用接线方案有以下几种：可测量一个线电压可测量三相三线制电路的各个线电压，它广泛地应用于用户10kV高压配电装置中。

3）三个单相三绕组电压互感器或一个三相五心柱三绕组电压互感器接成Y0/Y0/L 形接成Y0的二次绕组可测量各个线电压及相对地电压，而接成开口三角形的辅助二次绕组可测量零序电压，可接用于绝缘监察的电压继电器或微机小电流接地选线装置。

220kV变电站二次接线标准

220kV变电站⼆次接线标准来源：螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。

运⾏变电站的扩建、改造⼯程，在确保施⼯安全和运⾏维护⽅便的基础上，可参照执⾏。

总体要求1、为防⽌主保护存在动作死区，两个相邻设备保护之间的保护范围应完全交叉；同时应避免当⼀套保护停⽤时，存在保护动作死区。

2、电流互感器的⼆次回路有且只能有⼀个接地点。

独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路，宜在开关场实现⼀点接地。

由⼏组电流互感器⼆次绕组组成的和电流回路，应在第⼀级和电流处⼀点接地。

电流互感器的备⽤⼆次绕组，应在开关场短接并⼀点接地。

3、对于保护、安全⾃动装置、测量、计量等和电流回路，和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号，和电流之后还有串接设备的，其电流回路按边断路器的电流互感器绕组继续标号。

4、三相四线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接；三相三线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。

每相电流互感器的⼆次回路应相互独⽴，各相的中性线在接地点处并接。

5、电压互感器的⼆次回路只允许有⼀点接地。

经零相母线（N600）连通的⼏组电压互感器⼆次回路，应在继电器及通信室将N600⼀点接地，各电压互感器的中性线不得接有可能断开的断路器或熔断器等。

独⽴的、与其他互感器没有电⽓联系的电压互感器，其⼆次回路可以在开关场实现⼀点接地。

6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆，不得共⽤。

7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路，避免形成寄⽣回路。

8、正负电源端⼦之间，跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。

9、正常运⾏⽅式下，直流负载宜平均分配在两段直流母线上。

10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线，且两组直流电源回路之间不允许采⽤⾃动切换。

变电站常用电压互感器的分析和探讨

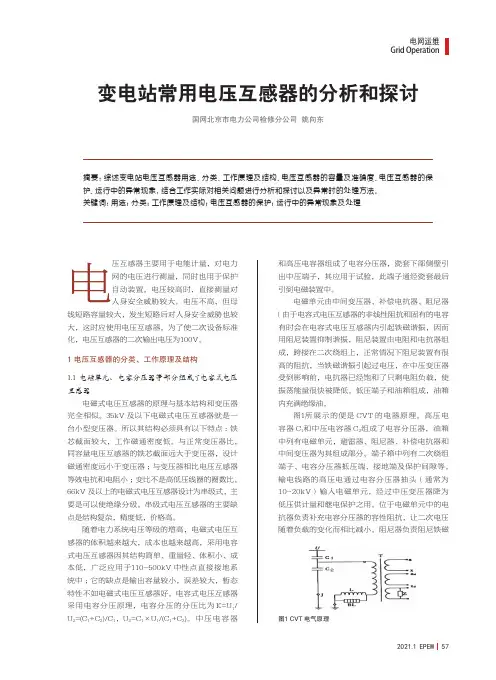

2021.1 EPEM 57变电站常用电压互感器的分析和探讨国网北京市电力公司检修分公司姚向东摘要：综述变电站电压互感器用途、分类、工作原理及结构、电压互感器的容量及准确度、电压互感器的保护、运行中的异常现象，结合工作实际对相关问题进行分析和探讨以及异常时的处理方法。
