高速铁路轨道病害分析与修理方法

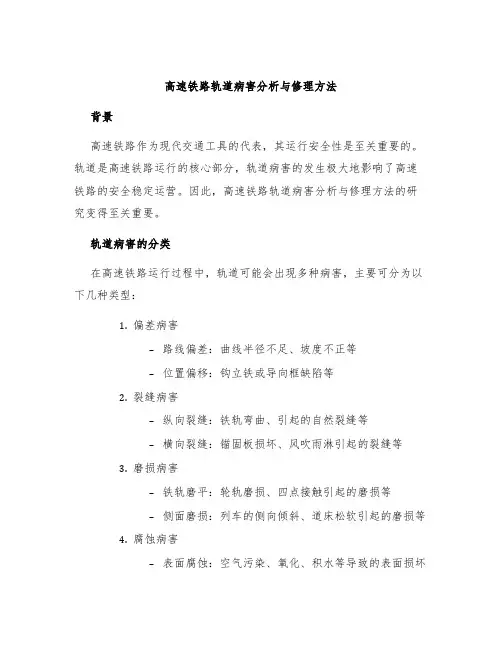

高速铁路轨道病害分析与修理方法背景高速铁路作为现代交通工具的代表，其运行安全性是至关重要的。
轨道是高速铁路运行的核心部分，轨道病害的发生极大地影响了高速铁路的安全稳定运营。
因此，高速铁路轨道病害分析与修理方法的研究变得至关重要。
轨道病害的分类在高速铁路运行过程中，轨道可能会出现多种病害，主要可分为以下几种类型：1.偏差病害–路线偏差：曲线半径不足、坡度不正等–位置偏移：钩立铁或导向框缺陷等2.裂缝病害–纵向裂缝：铁轨弯曲、引起的自然裂缝等–横向裂缝：锚固板损坏、风吹雨淋引起的裂缝等3.磨损病害–铁轨磨平：轮轨磨损、四点接触引起的磨损等–侧面磨损：列车的侧向倾斜、道床松软引起的磨损等4.腐蚀病害–表面腐蚀：空气污染、氧化、积水等导致的表面损坏–内层腐蚀：湿度过高、温度过低、基础结构不均等引入的损坏轨道病害分析方法针对高速铁路轨道病害，需要采用科学合理的分析方法，以快速、准确地识别出轨道病害，从而及时制定修理方案。
目视检查目视检查是最常用的识别轨道病害的方法之一。
检查人员需要通过观察铁轨的外观特征及与周围环境的结合，来判断铁轨是否存在异常。
目视检查虽然简单易行，但也有其局限性，仅适用于一些比较显著、外观明显的病害。
非损伤检测非损伤检测是一种通过测量轨道表面或内部的物理、机械、电磁、声学等信号，来判断铁轨是否存在病害的方法。
这种方法不会对铁轨造成二次伤害，具有快速、高效的识别病害能力。
损伤检测损伤检测是通过对铁轨进行切割、破坏性检测等方式，来确定铁轨是否存在病害。
损伤检测一般在非损伤检测无法判断时采用，因为这种检测方式会对铁轨造成二次伤害，并且工作时间长，效率低。
轨道病害的修理方法通过前面的轨道病害分析，我们可以确定轨道的病害类型，下面介绍几种常用的轨道病害修理方法。
替换式修理替换式修理是指将存在重大病害的铁轨，采用拆除、更换原有轨道的方式来进行修理。
该方法可以完整地更换被破坏的轨道，最大程度地保障了轨道的质量和安全。
地铁病害治理施工方案设计(3篇)
第1篇一、前言随着城市化进程的加快，地铁作为城市公共交通的重要组成部分，其运营安全与舒适度日益受到关注。
地铁隧道及车站结构在长期运营过程中，由于地质条件、环境因素、人为因素等影响，容易出现各种病害，如渗漏水、混凝土劣化、结构变形等。
为确保地铁运营安全，提高乘客出行体验，有必要对地铁病害进行及时治理。
本方案针对地铁常见病害，提出相应的治理施工方案设计。
二、病害类型及成因分析1. 渗漏水病害- 成因：地质条件复杂、施工质量不达标、防水材料老化等。
- 表现：隧道内壁出现渗漏水，影响隧道结构稳定性和运营环境。
2. 混凝土劣化病害- 成因：混凝土碳化、钢筋锈蚀等。
- 表现：混凝土强度降低，钢筋锈蚀严重，影响隧道结构安全。
3. 结构变形病害- 成因：地质条件变化、施工质量问题、长期运营荷载等。
- 表现：隧道结构出现裂缝、沉降等变形现象。
4. 轨道病害- 成因：轨道结构老化、维护不当等。
- 表现：轨道几何形位变化，影响列车运行平稳性和安全性。
三、治理方案设计1. 渗漏水病害治理方案- 施工前准备：对渗漏水区域进行详细勘察，确定渗漏水原因。
- 施工方法：1. 采用化学注浆法对渗漏水区域进行封堵。
2. 对隧道内壁进行防水涂料涂刷，提高防水性能。
3. 修复损坏的防水层，确保防水效果。
2. 混凝土劣化病害治理方案- 施工前准备：对劣化区域进行检测，确定劣化程度和范围。
- 施工方法：1. 采用喷射混凝土技术对劣化区域进行修复。
2. 对钢筋进行除锈处理，涂刷防锈漆。
3. 加强混凝土养护，提高混凝土质量。
3. 结构变形病害治理方案- 施工前准备：对变形区域进行监测，确定变形原因和程度。
- 施工方法：1. 采用注浆加固技术对变形区域进行加固。
2. 修复损坏的衬砌结构，确保结构完整性。
3. 对地质条件复杂区域进行加固处理，提高抗变形能力。
4. 轨道病害治理方案- 施工前准备：对轨道进行检测，确定轨道病害类型和程度。
- 施工方法：1. 采用轨道打磨技术对轨道进行修复。
浅谈道岔病害的形成及治理措施
浅谈道岔病害的形成及治理措施摘要：随着我国经济的发展，铁路线路里程越来越长，铁路越来越多，极大的方便了人们的出行，促进了全国各地的经济交流。
但是铁路的使用寿命并不是永久的，道岔和曲线是铁路当中的薄弱环节，也是很容易出现问题的环节，本文就对发生病害的原因进行分析，并提出一些解决措施。
关键词：道岔病害；形成；治理一.道岔病定形成的原因与解决方案1.钢轨病害引起的病害成因分析：道岔钢轨不均匀磨耗、焊缝抵扣、接头支嘴等病害，如果方向不良，就会形成这样一种循环：方向不良→钢轨不均匀磨耗→曲线横移、撞道→扣件松动失效→轨距及变化率超限→加剧方向不良。
道岔无缝化工作不彻底以及岔区内随意插入短轨长时间得不到焊复，也是形成晃车的重要原因。
工区日常对尖轨、基本轨、辙叉磨耗养护不当或磨耗超限不能及时做出调整和更换，也会造成晃车。
解决办法：工区安排专业技术人员做好钢轨整修工作，不间断地整修钢轨病害，坚持预防性打磨，以提高钢轨轨面的平顺性，养护、维修重点可以概括为6个字“去肥边、磨高点”。
重视岔区无缝化工作，对岔区内的临时开口及时焊复，消灭抵扣接头及接头高低左右错牙，特别重视接头上、下错口修磨。
由于辙叉心轨、翼轨均采用U20Mn钢材料制成，而与辙叉连接的钢轨均为“U75V普通轨”，这2种材料硬度与耐磨性不一致以在车辆运行中垂磨不一致。
另外辙叉与钢轨往往不是同寿命，钢轨使用寿命远大于辙叉使用寿命，这样就有新辙叉配旧钢轨的现象。
由于以上2种原因，在辙叉与钢轨的有缝连接处，有上、下错口较严重的病害。
如果这种错口现象不及时处理，很容易出现轨端掉块现象。
上下错口检查方法：用直尺或300mm钢板尺放在辙叉轨顶上往连接轨上推目测间隙。
如果接头上下错口超过0.5mm，就必须对辙叉跟端或趾端轨端轨顶进行倒角处理，处理方法用角磨机安装百叶片对轨端顶磨一个（2～3mm）×45°的倒角，以缓和车轮通过接头的冲击力，避免掉块产生，减少车轮的冲击，及时更换侧磨严重的曲尖轨和导曲上股钢轨。
浅谈地铁整体道床病害的成因分析与预防处理措施

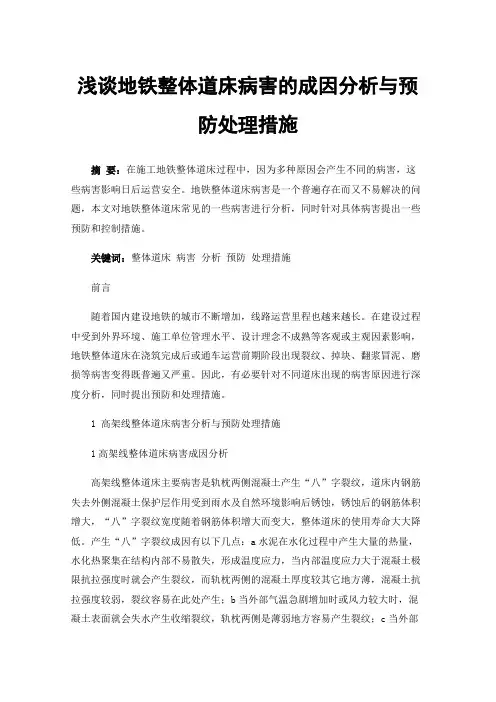

浅谈地铁整体道床病害的成因分析与预防处理措施摘要：在施工地铁整体道床过程中，因为多种原因会产生不同的病害，这些病害影响日后运营安全。
地铁整体道床病害是一个普遍存在而又不易解决的问题，本文对地铁整体道床常见的一些病害进行分析，同时针对具体病害提出一些预防和控制措施。
关键词：整体道床病害分析预防处理措施前言随着国内建设地铁的城市不断增加，线路运营里程也越来越长。
在建设过程中受到外界环境、施工单位管理水平、设计理念不成熟等客观或主观因素影响，地铁整体道床在浇筑完成后或通车运营前期阶段出现裂纹、掉块、翻浆冒泥、磨损等病害变得既普遍又严重。
因此，有必要针对不同道床出现的病害原因进行深度分析，同时提出预防和处理措施。
1 高架线整体道床病害分析与预防处理措施1高架线整体道床病害成因分析高架线整体道床主要病害是轨枕两侧混凝土产生“八”字裂纹，道床内钢筋失去外侧混凝土保护层作用受到雨水及自然环境影响后锈蚀，锈蚀后的钢筋体积增大，“八”字裂纹宽度随着钢筋体积增大而变大，整体道床的使用寿命大大降低。
产生“八”字裂纹成因有以下几点：a水泥在水化过程中产生大量的热量，水化热聚集在结构内部不易散失，形成温度应力，当内部温度应力大于混凝土极限抗拉强度时就会产生裂纹，而轨枕两侧的混凝土厚度较其它地方薄，混凝土抗拉强度较弱，裂纹容易在此处产生；b当外部气温急剧增加时或风力较大时，混凝土表面就会失水产生收缩裂纹，轨枕两侧是薄弱地方容易产生裂纹；c当外部气温急剧变化时，钢轨内部就会产生很大的温度应力，钢轨的温度应力通过扣件传递给轨枕，轨枕与混凝土相互作用就会在两侧产生“八”字裂纹。
2高架线整体道床病害预防处理措施浇筑高架线整体道床混凝土时初冬季外一般选择在晚上施工，减少外界温度对混凝土表面水分、内部温度应力和钢轨温度应力等不利影响。
一般情况下，高架线整体道床混凝土浇筑用时较短。
早上太阳出来前道床混凝土已经初凝，混凝土初凝后应迅速松开扣件，使得钢轨在温度应力作用下自由伸缩。
道岔结合部常见病害成因分析及整治措施
道岔结合部常见病害成因分析及整治措施我国高速铁路历经多年的研究与实践运用，道岔在制造工艺、铺设水平已达到国际领先行列，日常养护维修中对道岔结合部突出病害的成因分析及整治措施仍然不够全面、系统。
因此，道岔结合部的养护和维修一直是困扰工务系统的难点与重点。
针对道岔结合部突出病害，探究其成因分析及整治措施对铁路养护维修具有十分重要的意义。
通过长期实践和总结，道岔结合部常常出现以下病害：一、离缝病害离缝病害是指尖轨与基本轨、可动心轨与翼轨不密贴，尖轨、可动心轨轨底与滑床板、顶铁与尖轨、可动心轨离缝超过规定标准值，转辙部位存在“三道缝”等病害。
1、产生原因离缝病害主要发生在密贴段不密贴，列车经过道岔时挤压尖轨，产生横向冲击力。
产生原因如下：(1)直股方向不良、转辙部位高低不好;尖基轨胶垫压溃、失效;两基本轨内侧框架尺寸不符合标准，曲基本轨弯折点位置不对或是弯折尺寸不符合要求，尖轨尖端轨距超限。
(2)基本轨存在硬弯导致的方向不良。
(3)尖轨侧弯造成尖轨中部离缝。
(4)尖轨、可动心轨动程不符合规定标准，造成道岔不密贴。
(5)顶铁与尖轨、可动心轨离缝。
(6)滑床板与尖轨轨底、可动心轨轨底离缝。
2、整治措施(1)先调整各部位框架尺寸，误差不超过±1mm，调整前优先对肥边进行打磨和调整直股方向。
若依然存在离缝，要对尖轨、可动心轨进行“放劲归零调整”，检查尖轨自由状态下是否能够密贴，确定其是否存在硬弯或者拱腰，确定后再相应的采取矫直或烤制及更换尖轨的办法解决。
(2)调整基本轨间框架尺寸时，有缝道岔首先方正基本轨接头，检查曲基本轨弯折量，当误差超过±1mm时，应重新弯折;直股基本轨方向不良时，可用弦线测量，采用拨道或改道方法调整;对曲股进行轨距调整时，应结合测量两基本轨框架尺寸的方法进行调整。
(3)通过插入垫片或更换、打磨顶铁的方法调整尖轨(可动心轨)与顶铁间缝隙。
(4)尖轨(可动心轨)与滑床板离缝，采取捣固、垫板、更换磨耗的滑床板等措施，使各滑床板在同一水平面上。
[钢轨,病害,成因]关于对地铁钢轨病害成因及处理措施的探析
![[钢轨,病害,成因]关于对地铁钢轨病害成因及处理措施的探析](https://img.taocdn.com/s3/m/333ea1bd7e21af45b207a84a.png)
关于对地铁钢轨病害成因及处理措施的探析1 主要概况笔者以西安地铁为例，运营一、二号线正线合计104.247km，其中一号线正线全长50.665km，正线最小曲线半径400m，最大坡度28，采用U75V 钢轨;二号线正线全长53.582km，正线最小曲线半径350m，最大坡度26，采用U71Mn 钢轨。
目前对钢轨的运营维护主要是通过机械打磨修复和人工现场维护来实现，结合现场实际针对常见的病害进行处理。
2 钢轨的主要病害及成因分析电客车的运行状态是一个由多种独立运动叠加而成的复杂运动，钢轨主要承受垂向力、横向力、纵向爬行、温度应力和制动力的作用而形成病害。
(1)钢轨和焊缝及接头病害。
钢轨焊缝缺陷主要由于焊接工艺不良产生了各种伤损，其中典型伤损为灰斑、裂纹和烧伤缺陷，灰斑分布于焊缝接头的任何部位，北大街五路口下行K21+12# 左股发现接触焊轨底横向裂纹长度10mm，轨底部位危害较大。
产生的主要原因为前期焊机在焊接操作中焊接时间短、次级电压高、连续闪光出现中断等操作工艺不当造成的。
K19+30# 右股气压焊轨头踏面焊缝中心打磨亏损，长40mm，深2mm。
(2)磨：检查发现，西安地铁目前一二号线钢轨波型磨耗主要表现为波纹和波浪两种。
波浪形磨耗实质上是波浪型压溃，主要集中出现在R 450 以下的曲线及北客、会展折返地段;波纹形磨耗主要发生在直线地段和制动区段。
如不及时处理，波形磨耗会引起很强的轮轨动力作用，使电客车产生震动和噪声。
北客站P1004 号道岔导曲下股钢轨用内燃钢轨打磨机进行了轨面波浪型磨耗打磨，打磨前最大波深0.37mm，打磨后波深小于0.1mm。
(3)钢轨侧磨：主要是小半径的外股钢轨侧磨及内外股超高设置相对电客产生的蠕滑，造成钢轨病害，这与超高设置不当、行车速度、前期施工轨底坡不到位等原因有直接的关系。
目前主要集中在二号线北大街至永宁门区间。
分析此小半径曲线磨耗病害产生的原因。
一是曲线半径小，正线最小半径350m;二是均位于两区间中间段，列车运行速度相对较快接近70 公里;三是与线路坡道有关，均位于千分之三和千分之四的变坡点坡底位置(千分之四上坡在钟楼方向)，上行磨耗曲线下股产生鱼鳞伤，下行磨耗曲线上股产生波浪磨耗伤。
铁路线路常见病害原因及养护维修研究
铁路线路常见病害原因及养护维修研究铁路线路是交通运输的重要组成部分，但在使用过程中会出现各种病害问题。
这些病害不仅会影响列车运行安全，还会影响列车的正常运行速度和效率。
为了保障铁路线路的安全和稳定运行，我们需要对铁路线路的常见病害原因及养护维修进行研究，找到对应的解决方案，保障铁路线路的安全和运行效率。
一、常见铁路线路病害及原因1. 轨道变形轨道变形是铁路线路常见的病害之一，主要原因包括列车荷载、道床下沉、弯道变形、轨道固定松动等。
列车在轨道上通过后，轨道会受到荷载的作用而发生变形。
道床下沉会导致轨道的变形，同时弯道处由于受到较大的侧向力而导致轨道发生变形。
2. 腐蚀铁路线路在使用过程中，经常受到水蒸气、雨水、融雪水、河流水等腐蚀因素的影响，导致轨道、道口、桥梁、隧道等构造件受到腐蚀而发生破损，甚至丧失使用价值。
3. 疲劳裂纹列车在铁路线路上运行，会产生不断的载荷，长期的载荷作用会导致铁路线路产生疲劳裂纹，特别是在高速铁路、弯道等地段，更容易出现疲劳裂纹。
4. 沉降道床的沉降是影响铁路线路运行安全的一个重要因素。
道床沉降会导致轨道线路失稳，列车运行时产生振动和噪音，在严重情况下，会导致铁路线路受损。
5. 信号设备故障铁路线路上的信号设备是确保列车安全行驶的重要设备，一旦出现故障，会造成列车无法正常行驶，甚至发生交通事故。
信号设备故障的原因可能是由于设备老化、操作失误等因素引起。
二、铁路线路养护维修研究1. 加强轨道修整对于轨道的变形问题，可以通过加强轨道修整来解决。
定期对轨道进行修整，保持轨道的直线度和水平度，减少轨道的变形。
2. 防止腐蚀为了防止铁路线路受到腐蚀，可以通过防腐保护措施来延长铁路线路的使用寿命。
对于已经发生腐蚀的构造件，及时进行修复或更换。
3. 建立轨道疲劳监测系统针对轨道疲劳裂纹问题，可以建立轨道疲劳监测系统，对轨道进行长期监测，并采取相应的维修措施，及时防止疲劳裂纹的发生。
4. 加强道床维护道床的沉降是影响铁路线路运行安全的一个重要因素，加强道床的维护工作，定期检查和维修道床，保持道床的稳定性。
铁路线路常见病害原因及养护维修分析
铁路线路常见病害原因及养护维修分析摘要：随着我国交通运输事业的快速发展,铁路作为交通运输中非常重要的载体,为推动社会主义经济的快速发展发挥着极其重要的作用.所以为了有效地确保铁路运营的安全,则需要做好铁路线路的维修工作,确保铁路线路的完整性和高质量,使列车运行的安全性和稳定性能够得到有效的保证.文章对铁路线路常见病害进行了分析,并进一步对铁路线路常见病害整治及养护维修进行了具体的阐述.关键词：铁路线路，常见病害，引起原因，养护维修一、铁路线路常见病害分析1、道床板结的成因及危害道床板结产生的原因主要是建设以及装卸过程中产生的矿粉、泥土、石渣等不干净的粉末污染了道床，在列车长期运行的物理作用之下，与道碴混合形成一体，在道床形成了板结状的硬层道床形成了板结，使轨道的弹性降低，对地表的下水通道产生阻碍作用，增大了列车与轨道的摩擦，减短了轨道的使用寿命。
2、道口病害成因及危害道口内的道床处理下当，在机械装卸车辆等频繁往来的作用下，道口易出现下沉现象，道口的局部或整体下沉之后，对于曲线铁路道口的行车安全造成较大威胁，而且维修时需要对铁路进行封锁，对企业铁路的运营造成影响。
混凝土预制的道口板不平，或者经过车辆碾压之后又突起，就会造成道口板的破损。
道口板破损之后对通过道口的机动车辆造成损害，也会加大机动车辆对钢轨的损坏，减短轨道零件的使用寿命。
3、钢轨磨损病害的成因及危害由于曲线钢轨设置的下合理，轮轨之间的蠕滑、轮轨表面的污染，以及货物装载下良等多种原因，会造成曲线钢轨的侧面、垂直、波状磨损，这些磨损会大大降低钢轨的使用寿命，使线路维修的周期变短，还可能在行车产生巨大压力时断裂，造成列车脱轨，对行车安全产生极大威胁。
4、钢轨擦伤病害成因及危害在列车启动频繁以及坡道地段，钢轨极易发生擦伤病害由于起车时产生的巨大摩擦力会对钢轨造成损伤，坡道时牵引的定数增加，轮轨对钢轨也会产生擦伤，小半径曲线的钢轨擦伤是由于轮轨在曲线钢轨转弯时的局部作用力，以及离心力、摩擦力等综合作用产生的损伤，同时由于司机操作下当以及养护不及时，都会对钢轨产生擦伤钢轨擦伤。
轨道直线地段存在的病害和整改措施
轨道直线地段存在的病害和整改措施1.轨道几何病害：轨道直线地段的几何病害主要包括弯阻、速度衰减和高低差等问题。
其中，弯阻是指轨道在弯道处弯曲所造成的磨损，严重影响列车的行驶稳定性和运行速度；速度衰减指列车行驶时出现的速度减慢或者加速时的抖动现象；高低差是指轨道在直线地段上存在的高度不平整。
对于这些病害，可以采取以下整改措施：对于弯阻，可以通过调整轨道的曲线半径或者改变轨道的横断面曲率半径，来减少列车在弯道处的摩擦和震动；对于速度衰减，可以通过加强轨道支撑结构和增加轨道的修整周期，来提高轨道的平整度和稳定性；对于高低差，可以进行轨道的加固和修整，使得轨道的高度变化更加平稳。
2.轨道波状病害：轨道波状病害是指轨道在直线地段上产生的波浪状变形，严重影响列车的行驶安全和乘坐舒适度。
轨道波状病害主要有波浪状变形和轮挤病害。
对于轨道波状病害，可以采取以下整改措施：对于波浪状变形，可以通过增加轨道的修整周期、控制列车的速度和负载、调整轨道的横断面曲率半径等方式，来减少波浪状变形的产生；对于轮挤病害，可以通过修复轮挤点和调整轨道的横断面曲率半径，来减少轮挤病害的发生。
3.轨道连接件病害：轨道直线地段上常常存在连接件病害，主要包括钢轨连接板和轨道螺栓的断裂、磨损和松动等问题。
这些病害会导致轨道连接不牢固，容易出现断轨的情况。
对于轨道连接件病害，可以采取以下整改措施：对于断裂的连接板和螺栓，可以更换新的连接件，保证连接的牢固性；对于磨损和松动的连接件，可以进行紧固和调整，并加强连接点的维护保养。
4.轨道基础病害：轨道直线地段的基础病害主要包括基础沉降、地质灾害和水稳层问题等。
基础病害会导致轨道变形、断裂和塌方等严重后果。
对于轨道基础病害，可以采取以下整改措施：对于基础沉降，可以进行基础加固和加厚，以提高基础的稳定性和承载能力；对于地质灾害和塌方等问题，可以采取相应的地质探测和预警措施，以及加强排水和防护工程，来减少地质灾害对轨道的影响；对于水稳层问题，可以采取增加厚度和密实度，提高水稳层的稳定性和耐久性。
轨道工程质量病害分析及控制措施
轨道工程质量病害分析及控制措施为了进一步加强对上海轨道交通十二号线轨道工程施工质量的监管，确保轨道工程施工质量，客观创优目标，结合上海市轨道交通工务处公司上一轮检查出现的突出质量问题，针对存在的质量问题，监理站认真梳理分析制定预控措施，防范轨道工程施工质量及安全隐患的发生，杜绝同类质量问题的再次发生，特制定轨道工程施工质量病害分析及控制措施。
一、轨道工程施工质量病害分析及控制措施
1、道岔病害分析及影响、控制措施
2、钢轨伤损病害分析及影响、控制措施
3、线路沉降病害
4、轨道床病害
二、施工质量控制重点：（一）扣件安装
1、按照图纸要求放置轨距垫
2、LORDWJ-ZA控制锯齿块
3、严格控制铁垫板的内外侧
4、尼龙套管的质量和垃圾
5、特殊地段扣件调高的控制（二）钢轨焊接
1、钢轨型式实验
2、钢轨焊接控制
3、焊头打磨控制
4、应力放散管理
(三)道岔铺设
1、道岔转辙部位密贴控制
2、长枕使用吞零配件装配
3、道岔边的排水控制问题
4、道岔岔位严格控制问题（四）道床质量
1、轨底坡的严格控制
2、现浇浮置板地段标高问题
3、特殊地段的轨道铺设问题
4、道床异物的清理
（五）新技术
1、预制浮置板的定位
2、T型/纵向轨枕的铺设
3、预制道岔板、线路板的铺设。
《城市轨道线路养护与维修技术》 05 城市轨道交通线路设备病害防治
表5-3 钢轨轨顶面不平顺打磨作业验收标准
钢轨轨顶面病害
允许速度 ≤ 120/ℎ）（mm）
测量方法
打磨列车
小型打磨机
工作边肥边
<0.3
<0.5
直尺测
焊缝凹陷
<0.3
<0.5
1 m直尺测量矢度
钢轨母材轨顶面凹陷或鞍形 磨耗
<0.3
<0.5
波浪形磨耗
<0.2
—
任务2：钢轨接头病害防治
三、钢轨防断
3.注重线路养修质量，改善钢轨受力条件
长期的线路养修生产实践经验证明，线路养护质量的好坏直接影响着钢轨的使用寿命。 质量良好、平顺的
线路可以明显地改善钢轨的受力条件，可以推迟钢轨伤损的发生，减缓钢轨 伤损发展。
4.合理安排大修周期，提高轨道结构强度
按照钢轨防断系统管理的要求，合理、及时地进行线路大修，更换疲劳钢轨,根据运输强度 的需求恢复或
（5）轨枕纵向裂缝。
（6）轨枕的龟裂。
（7）轨枕中间部分斜裂及扭伤。
（8）轨枕挡肩破损。
（9）轨枕的腐蚀。
（10）轨枕底边掉块。
城市轨道线路养护与维修技术
任务3：轨枕、扣件常见病害及防治
一、轨枕常见病害及防治
轨下截面出现过
大的横向裂缝图
轨枕中间上部混
凝土压溃
轨下截面压溃
轨枕纵向裂缝
轨枕中间部分出现
一、钢轨伤损类型
钢轨表面的剥离掉块
钢轨侧磨及量测
钢轨侧磨及轨头侧面核伤
任务1：钢轨常见病害及防治
二、钢轨病害整治限度
应做好钢轨养护维修工作，预防和整治钢轨病害，延长钢轨使用寿命。当钢轨出现表5-1的病害
轨道直线地段存在的病害和整改措施
轨道直线地段存在的病害和整改措施在客货运输行业中铁路承载着重要的负担，是社会经济发展的主要动力。
但是，伴随着国民经济与国防建设更高要求的发展，使得铁路运输的能力得到了更深入的考验。
曲线地段是铁路线路设备的薄弱环节，一直做为铁路维护任务中的重点。
假设铁路线路设施运行状态不稳定，列车在运行中就受水平力的影响，导致列车车身震动，对列车安全运行构成了危险。
所以要解析铁路疾病，找出病因并及时纠正是保证铁路安全运行，延长铁路使用寿命的重要手段。
1、铁路线路中的曲线线路1.1曲线线路的形成原因铁路线路在列车运行过程中起到承载列车负荷和引导列车方向的作用。
理想状态的列车线是直的，即轨道上没有弯曲，纵向部分没有坡度。
但是，由于局限在自然条件下，由于受到山、水、沙、采矿和城区的影响，在铁路线路设计铺设过程中很难实现过于平直的列车线路。
为减少铁路建设期间的工程数量和工程质量，加快建设周期，在铁路设计工作时常常避免不了在的起伏和弯曲地形范围铺设线路，不可避免地造成了铁路曲线的设置。
为了降低列车运行过程中出现的铁路曲线病害，在进行线路设计时要尽量采用单曲线。
根据不同的地形条件，要设置合理的曲线半径和角度。
在列车运行过程中如果其转向角越小，其运行状况越好，所以应尽量采用大半径、小转向角的曲线。
1.2曲线线路的受力情况列车在曲线线路上行驶的进程当中，曲线轨道会经受比较复杂的力。
1.2.1竖直向下的力曲线线路会承受列车在行驶过程中所带来的竖直向下的力，这是因列车自身的重力而产生的。
同时，在一些曲线线路区域会出现因为外轨超高而产生的横向压力通过竖直向下的力进行分力的情况。
1.2.2横向水平力曲线将承受列车在行驶期间生成的横向力和水平力。
横向力由列车车轮在轨道上的侧向压力和曲线的总横向力产生。
火车行驶到曲线地段由于曲线超高的设置就有必定的向心力。
这些向心力是由横向力，向内轨道和重力的水平力产生的。
假如列车匀速行进并且曲线的半径很大，则所需的向心力将更小；如果曲线的半径较小，所需要的向心力将更大。
高速铁路轨道病害分析与修理方法
高速铁路轨道病害分析与修理方法近年来，我国的高速铁路发展迅速，对轨道的质量要求也越来越高。
目前，高速铁路的轨道病害仍是尚需解决的一道难题，对其处理技术也应提出更高的要求。
本文主要就高速铁路的轨道病害原因进行简要分析，并提出几点修理方法，希望对后期的工作实践能有所帮助，加快高速铁路的发展。
标签：高速铁路;轨道病害;病害分析;修理方法0 引言改革开放以来我国的高速铁路建设发展越来越快，现如今中国高铁遍布世界，取得了傲人的成绩，对于已经取得的成绩我们不能掉以轻心，因为随着高铁速度的不断提升，越来越多的轨道病害问题出现在技术人员面前，例如轨道的变形，轨道基础承载力不足等问题，这些病害轻则影响列车行驶状况，重则导致高铁事故，因此相关技术人员一定要科学分析，提前预防，探讨行之有效的防治与修理方法。
1 高速铁路轨道常见病害及原因分析1.1 钢轨变形病害在线路的曲线段，病害主要是由于钢轨质量不达标，或者设置不当引起的，在长时间的磨损后，就会在钢轨表面出现磨耗，继而列车经过时出现晃动现象。
从列车运行的角度来看，钢轨变形病害发生的原因有以下几点：轨道曲线段与直线段的缓和曲线设置不够缓和，在列车长时间的运行情况下，会加快轨道的磨损，最终会导致受力不均，产生轨道变形，不利于轨道车正常平稳行驶;安装轨道使用的原材料质量不达标，在列车长时间的作用下，容易产生形变，影响轨道安全。
1.2 轨道连接处病害轨道连接处是整个线路中的薄弱部位，列车经过时会出现向前的冲力，引起轨道振动，造成线路状态的改变。
而且接头处的病害一旦发生，就会加快轨道的损坏速度。
有研究结果显示，处于相同的环境和条件下，混凝土结构比钢轨接头的变化更明显，因此病害进展速度快。
实际施工作业中，接头病害主要表现在以下几个方面：第一，钢轨的更换会带来新旧高度差，此类接头问题难以避免。
第二，钢轨在长期应用中，因振动会导致接头螺栓逐渐松动。
第三，接頭夹板部位发生磨损，也会造成钢轨接头部位的损害。
轨道病害成因分析
郑州铁路局职工培训教师课堂教学教案首页，共6页任课老师签名：教育科长审阅签名：轨道病害成因分析导语：轨道检查车是铁路工务部门获得轨道状态信息，提供养修决策、指导现场作业、评价工作质量、实施科学管理，精修细养的重要手段，而了解轨道病害产生的原因是为更好的消灭病害，保证轨道几何状态的重点，这节课我们就以轨道病害成因分析对轨检车产生病害进行探讨分析一．高低不平顺病害的危害及成因分析高低不平顺（简称高低）会增加列车通过时的冲击动力，加速轨道结构和道床的变形，对车辆设备、列车行车安全构成危害，其危害大小与高低的幅值、变化率成正比，与高低波长成反比。
对车辆影响较大的高低有三种：1.波长在2m以内的高低，其特征幅值较小、波长较短，但是变化率较大，对车轮的作用力也较大；危害：如果列车速度为60~110km/h时，高低引起的激振频率接近客车转向架的自振频率，将产生很大的轴箱垂直振动加速度。
原因：引起这类高低的因素主要为接头低塌、大轨缝及钢轨接头打塌、掉块、鞍型磨耗等。
2.波长在10m左右的高低，现场比较常见。
其特征是幅值较大、波长较长，能使车体产生沉浮和点头振动。
危害：如果列车速度为60~110km/h时，高低引起的激振频率接近客车车体的自振频率，将产生较大的车体垂直振动。
原因：这种类型的高低易产生在桥头、道口、隧道、涵洞、道床翻浆地段软硬结合部。
3. 波长在20m左右的高低，其特征是幅值较大、波长较长，能使车体点头振动。
危害：当车体振幅方向与高低振幅方向相同时，将使车体产生较大振动，这种高低较少，现场工作人员如有忽视。
检测方法：现场检查高低时应使用20m的弦绳，在检查时用任意弦测量高低。
二、轨距病害的危害及成因分析轨距病害幅值过大或过小，在其他因素作用下，可能会引起列车脱轨或爬轨。
影响轨距偏差值主要有一下几个方面：1.轨道结构不良——如钢轨肥边、硬弯、曲线不均匀侧磨、木枕失效、道钉浮离、轨撑失效、扣件爬离、轨距挡板磨耗、提速道岔基本轨刨切等。
有砟轨道的道床病害类型、原因、防治措施
一、有砟轨道的道床病害类型：
1.道床脏污
2.道床翻浆
3.道床沉陷
4.飞砟现象
5.道床冻害
二、原因：
1.道砟质量不良
2.路基基床的密实度不足
3.路基面不平顺，排水不畅；
3、外部污染，沙尘、客车的垃圾及粪便严重污染道床
三、防治措施：
1、严格控制道砟质量及减小道砟破碎；
2、优化道砟级配；
3、提高道砟强度与耐久性；
4、降低捣固维修对有砟道床损耗；
5、全面起道、拨道、改道、捣固、稳定，调整几何形位，清筛枕盒不洁道床和边坡，改善轨道弹性。
（2）飞砟防治措施：
1、降低轨枕对道砟动力影响；
2、降低列车侧向风载：优化列车线形；
3、增强道砟之间咬合力：道床表面采用较大粒径道砟覆盖；使用道砟胶；密实道砟；利用轨枕槽限定道砟。
（3）防治冻害的措施：
1、对道床进行清筛,清除或减少道床内的细颗粒土含量,使之不能达到冻胀条件；
2、应用防渗技术,在道床与路基表面铺设土工膜,使路基表层形成封闭形式,外界水分不能够进入路基本体,阻止路基体内含水率的增大；
3、应用疏干排水管排水技术,排除路基体内的自由水,降低路基体内的含水率。
当冬季气温降低时,通过疏干排水孔群阻断路基体下部的水分向上迁移的路径,从而减少路基体的冻胀量；
4、在路基体表层铺设保温板,隔断路基体与外界温度进行热量交换,保持路基体内的温度为正温,从而减少或消除路基的冻害。
有砟道床维修的措施：
1、使用土工织物
2、设置底砟层。
轨道部件常见病害第四组
• 3：钢轨探伤
• 钢轨探伤就是使用钢轨探伤车河超声波探伤仪对钢轨内部 进行无损检测！来自轨道部件常见病害与状态检测
钢轨断成两部分
• • • • • • 原因 1，钢轨材质方面 存在先天不足 2，现场轨缝的焊 接强度低 3，养护维修的原 因 常发生地段 一般在线路不 平顺处发生的几 率较大，曲线地 段比直线地段多， 坡道上比平坡地 段多，制动地段 比其他地段多， 无缝线路固定区 较多。
钢轨掉块
• 成因:列车高速运 行时突遇偶发事故 而采用紧急制动措 施,强大的制动力 造成列车车轮与钢 轨踏面之间的摩擦 致使该区域突然升 温而后又降温,进 而发生相变生成马 氏体并形成裂纹。 随后在车轮的反复 碾压作用下最终造 成钢轨掉块。
• 成因分为 力学因素， 化学因素， 物理因素。
以下是一些常见轨枕病害
轨道沉降观测
• 沉降观测 内容：包 括桥梁， 涵洞各个 施工阶段 垂直沉降， 水平位移 监测。
轨道常见病害检查
• 1：轨枕状态检查
• 内容：轨枕顶面螺栓孔附近或两螺栓孔间的纵向裂纹，轨 枕顶面螺栓孔附近横向裂纹，轨枕挡肩处水平裂纹及挡肩 损坏，空吊枕等！
• 2：道床状态检查：
• 道床状态检查包括道床尺寸，道床污垢和板结程度。
软土地铁运营隧道病害现状及成因分析
一、铁路运营隧道病害现状
铁路运营隧道常见的病害包括渗漏水、裂缝、混凝土损伤等。以下将分别介 绍这些病害的典型案例。
1、渗漏水
渗漏水是铁路运营隧道中最为常见的病害之一。隧道渗漏水会导致隧道内部 设备腐蚀，影响隧道的使用寿命。此外，渗漏水还可能造成洞内积水，影响列车 运行安全。
2、裂缝
裂缝也是铁路运营隧道中常见的病害之一。裂缝的产生可能是由于隧道施工 缺陷、外部荷载变化等多种原因导致的。隧道裂缝不仅会影响隧道结构的稳定性， 还会加速混凝土的损伤和老化。
谢谢观看
二、软土地铁运营隧道病害现状
1、隧道结构损坏
软土地铁运营隧道的结构损坏主要包括裂缝、剥落、变形等。这些损坏主要 是由于隧道结构设计不合理、施工质量控制不严格、长期超载运行等原因引起的。 此外，地下水的侵蚀也会导致隧道结构损坏。
2、隧道防水失效
软土地铁运营隧道的防水失效是常见的病害之一。防水失效会导致隧道内部 潮湿，影响设备运行和乘客舒适度，严重时甚至会导致结构腐蚀和地基失稳。防 水失效的原因主要包括防水材料质量不过关、施工工艺不规范、维护保养不到位 等。
2、施工质量控制不严格
施工质量是影响软土地铁运营隧道病害的重要因素之一。施工质量控制不严 格会导致隧道结构不牢固、防水失效等问题。此外，施工过程中的缺陷也会导致 隧道在使用过程中出现病害。
3、设备老化及维护不当
软土地铁运营隧道内的设备种类繁多，包括供电、通风、照明等设备。这些 设备的老化及维护不当会导致隧道病害的发生。例如，供电设备老化会导致供电 不稳定，增加火灾事故的风险；通风设备维护不当会导致空气流通不畅，影响乘 客舒适度。
参考内容
随着铁路行业的快速发展，铁路运营隧道数量不断增加，然而隧道病害问题 也日益凸显。这些病害不仅影响铁路运营的安全性和可靠性，还会对铁路设施的 寿命产生影响。因此，针对铁路运营隧道病害的检测评估显得尤为重要。本次演 示将围绕铁路运营隧道病害现状及检测评估展开讨论，以期为相关工作人员提供 参考。
无缝线路曲线钢轨病害原因分析及防治钢轨病害线路病害分析及原因及成因分析及防
无缝线路曲线钢轨病害原因分析及防治摘要：本文对无缝线路曲线钢轨病害的原因进行分析，根据不同的病害原因采取相应的预防整治措施，以达到尽量延长钢轨寿命、节约成本投入和增强列车运行安全性的目的。
关键词：曲线；钢轨；病害；原因；防治中图分类号：U213文献标识码： A1.绪论长久以来我国铁路运输在交通运输系统中一直占据重要地位。
高速度、重荷载运营是我国铁路运输的基本特点。
通过提高列车行车速度、缩短发车间隔、改善设备承载能力等措施,不断满足日益增加的客货流需求。
但同时也加剧了对轨道结构的破坏作用,减少了轨道部件的使用寿命,增加了养护维修成本。
 我国地域辽阔，地形复杂，山区、丘陵地区占很大比例。
特别是成都铁路局地处中国西南地区，管辖铁路几乎都是处在山区、丘陵地带，曲线较多且半径较小，曲线成为了日常养护维修中难点，而曲线上直接承接轮对作用的钢轨，其受力特点决定了钢轨的损耗和病害的较为容易产生。
严重的钢轨病害消弱了钢轨的强度，缩短了钢轨的使用寿命，不仅浪费大量的资金，而且还干扰运输秩序，影响行车安全。
因此防治曲线钢轨病害，减缓钢轨更换的速率，从而延长钢轨使用寿命对于我国铁路具有重大的意义。
2、无缝线路曲线钢轨主要病害及原因2.1 主要钢轨病害情况钢轨作为铁路交通的主要承载部件,直接承受来自列车车轮的反复作用。
在高密度、大荷载和快速的运输条件下,钢轨特别是头部运行表面不可避免地会出现各种伤损。
据统计钢轨伤损主要包括裂纹、掉块、光斑、碎裂、剥离、核伤、侧磨和波磨等。
其中钢轨轨面疲劳裂纹、钢轨波磨、小半径曲线钢轨的侧磨和曲线钢轨下股压宽是曲线钢轨伤损的主要类型。
这些钢轨病害伤损如果处理不当,不仅会降低乘客乘车舒适度、产生轮轨噪声、增加列车运行能耗、增加养护维修成本,严重的甚至会引起断轨,危及行车安全。
因此,必须重视对铁路线路钢轨伤损病害的防治和处理。
2.2 钢轨病害的原因分析俗话说“看病得对症下药”，对钢轨的病害的防治和处理也得先找出“病症”，究其原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州铁路局职工培训
教师课堂教学教案
首页，共6页
任课老师签名：教育科长审阅签名：
轨道病害成因分析
导语：
轨道检查车是铁路工务部门获得轨道状态信息，提供养修决策、指导现场作业、评价工作质量、实施科学管理，精修细养的重要手段，而了解轨道病害产生的原因是为更好的消灭病害，保证轨道几何状态的重点，这节课我们就以轨道病害成因分析对轨检车产生病害进行探讨分析
一．高低不平顺病害的危害及成因分析
高低不平顺（简称高低）会增加列车通过时的冲击动力，加速轨道结构和道床的变形，对车辆设备、列车行车安全构成危害，其危害大小与高低的幅值、变化率成正比，与高低波长成反比。
对车辆影响较大的高低有三种：
1.波长在2m以内的高低，其特征幅值较小、波长较短，但是变化率较大，对车轮的作用力也较大；
危害：如果列车速度为60~110km/h时，高低引起的激振频率接近客车转向架的自振频率，将产生很大的轴箱垂直振动加速度。
原因：引起这类高低的因素主要为接头低塌、大轨缝及钢轨接头打塌、掉块、鞍型磨耗等。
2.波长在10m左右的高低，现场比较常见。
其特征是幅值较大、波长较长，能使车体产生沉浮和点头振动。
危害：如果列车速度为60~110km/h时，高低引起的激振频率接近客车车体的自振频率，将产生较大的车体垂直振动。
原因：这种类型的高低易产生在桥头、道口、隧道、涵洞、道床翻浆地段软硬结合部。
3. 波长在20m左右的高低，其特征是幅值较大、波长较长，能使车体点头振动。
危害：当车体振幅方向与高低振幅方向相同时，将使车体产生较大振动，这种高低较少，现场工作人员如有忽视。
检测方法：现场检查高低时应使用20m的弦绳，在检查时用任意弦测量高低。
二、轨距病害的危害及成因分析
轨距病害幅值过大或过小，在其他因素作用下，可能会引起列车脱轨或爬轨。
影响轨距偏差值主要有一下几个方面：
1.轨道结构不良——如钢轨肥边、硬弯、曲线不均匀侧磨、木枕失效、道钉浮离、轨撑失效、扣件爬离、轨距挡板磨耗、提速道岔基本轨刨切等。
2.几何尺寸不良——如轨距超限、轨距递减不顺、方向不良等
3.框架刚度减弱——扣件扣压力不足、轨道外侧扣件离缝弹性挤开（木枕线路地段尤其要重视）等。
4.轨距加宽值设置差异——准高速轨检车曲线轨距加宽值扣除与铁道部《铁路线路维修规则》一致道岔区轨距加宽值不扣除，由于曲线半径设置于实际曲线半径不一致，引起轨距加宽值扣除不一致。
三、轨向病害的危害及成因分析
轨向检测项目是评价直线轨道的平直度和曲线轨道的圆顺度。
轨向病害过大会使车轮受到横向冲击，引起车辆左右晃动和车体摇摆振动，对列车的平稳度和舒适度产生较大影响，加速轨道结构和道床的变形。
影响轨向偏差值主要有以下几个方面的原因：
1.几何尺寸不良——直线区段方向不良、曲线区段不圆顺（正矢超限）、轨距递减不顺等。
2.轨道结构不良——钢轨硬弯、不均匀侧磨、木枕失效、连续道钉浮离等。
3. 框架刚度减弱——扣件扣压力不足、轨道弹性不均匀挤开等。
四、水平病害的危害及成因分析
水平病害偏差值过大将使车辆产生倾斜和侧滚振动，引起轮轨作用力变化，当水平超限幅值和运行速度一定时，其短波水平超限比长波水平超限对车辆产生的影响大。
其影响水平偏差主要
有一下几个方面的原因：
1.习惯做法——现场作业人员习惯将轨道做成一股高（主要原因是偷懒，对一些不易整治的水平盲目延长），人为造成偏差值。
2.两股钢轨下沉量不一致。
3.一股钢轨有空吊暗坑现象。
4.缓和曲线超高顺坡不良。
准高速轨检车检测曲线区段水平不良值是采用123个采样点的平均移动法来滤除人工设置超高值的低频分量；即先算出123个采样点加权平均水平（超高）值，每一个测点再与它相比较，最后计算出测点水平值，所以曲线区段检测到水平超限较少。
五、三角坑病害的危害及成因分析
三角坑病害偏差值过大，会引起轮轨作用力变化，从而影响行车平稳性，其高点会使车辆出现侧滚，同时对车体附加一个垂直力，使车辆产生垂直振动；其低点会使车轮悬空减载，同时使车辆转向架扭曲变形，在其他因素作用下有可能造列车脱轨。
影响三角坑偏差值主要是：空吊、暗坑、反撬水平、缓和曲线超高顺坡不良（特别是在曲线直缓点、缓圆点处容易出现三角坑）等
六、车体振动加速度病害的危害及成因分析
车体振动加速度（垂直振动加速度、水平振动加速度）病害过大，直接影响列车的平稳度、旅客的舒适度，在其他因素作用下可能引起列车脱轨。
它的偏差值大小除了与车辆构造有关外，还与列车速度、轨道结构状态、轨道各种不平顺的幅值、波长、分布及变化率等有关，是轨道质量整体状态的综合反映。
影响车体振动加速度主要有以下几个方面：
1.轨道几何状态不良（如高低不平顺、轨面波浪磨耗等）、接头综合状态不良（如错牙、大轨缝、低塌、打塌、掉块、鞍型磨耗等）、道床弹性不良（如板结、翻浆、线桥、线道、线隧、新老路基结合部等）及多种病害叠加对垂直振动加速度偏差值影响较大。
2.曲线、道岔区连续小方向（及硬弯）、轨距递增不顺、钢轨直线区段交替不均匀磨耗、逆向位复合不平顺（如水平、轨向）、曲线超高设置于即时速度不匹配（如欠超高、过超高）及多种病害的叠加等对水平振动加速度偏差值影响较大。
3.病害的变化率和病害的分布。
七、小结：
八、作业：
1.轨向病害的危害是什么？
2.车体垂直加速度产生的原因是什么？
3.三角坑病害产生的原因及危害是什么？。
