热泵培训资料

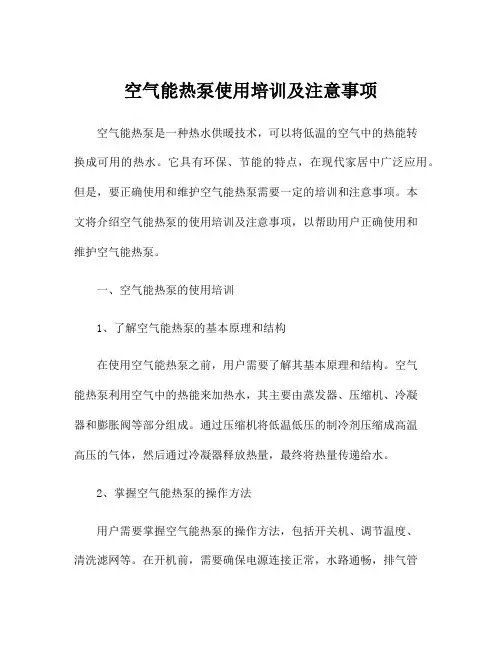

空气能热泵使用培训及注意事项
空气能热泵使用培训及注意事项空气能热泵是一种热水供暖技术，可以将低温的空气中的热能转换成可用的热水。
它具有环保、节能的特点，在现代家居中广泛应用。
但是，要正确使用和维护空气能热泵需要一定的培训和注意事项。
本文将介绍空气能热泵的使用培训及注意事项，以帮助用户正确使用和维护空气能热泵。
一、空气能热泵的使用培训1、了解空气能热泵的基本原理和结构在使用空气能热泵之前，用户需要了解其基本原理和结构。
空气能热泵利用空气中的热能来加热水，其主要由蒸发器、压缩机、冷凝器和膨胀阀等部分组成。
通过压缩机将低温低压的制冷剂压缩成高温高压的气体，然后通过冷凝器释放热量，最终将热量传递给水。
2、掌握空气能热泵的操作方法用户需要掌握空气能热泵的操作方法，包括开关机、调节温度、清洗滤网等。
在开机前，需要确保电源连接正常，水路通畅，排气管道无堵塞。
在调节温度时，要根据实际需要进行合理设置，以充分利用空气能热泵的节能特点。
3、学会监测空气能热泵的运行状态用户需要学会监测空气能热泵的运行状态，包括观察压缩机的工作情况、检查冷凝器和蒸发器的清洁程度、检测水温和水压等。
及时发现和解决问题，可以有效延长空气能热泵的使用寿命。
二、空气能热泵的注意事项1、定期清洗滤网空气能热泵在运行时会吸入大量空气，滤网很容易被灰尘和杂物堵塞，导致热泵散热不良，影响供暖效果。
因此，用户需要定期清洗滤网，保持空气能热泵的通风畅通。
2、避免温度突变空气能热泵在运行时对温度的适应能力较差，突然的温度变化会影响其正常运行。
因此，用户需要避免在短时间内频繁调节空气能热泵的温度，以免影响热泵的稳定性和寿命。
3、避免外部影响空气能热泵通常安装在室外，容易受到外部环境的影响。
用户需要定期清理周围的杂物，保持热泵周围的空气畅通。
同时，要避免在恶劣天气下对空气能热泵进行强制使用，以免影响其正常运行。
4、定期维护保养空气能热泵需要定期维护保养，包括清洗蒸发器和冷凝器、检查压缩机和膨胀阀的工作状态、检测冷媒的泄漏等。
风冷热泵培训资料
风冷热泵采用逆卡诺循环，包括压缩、冷凝、膨胀和蒸发四 个过程，通过制冷剂在蒸发器与介质之间的热量交换，实现 介质的降温或升温。
风冷热泵的分类与特点
单冷型只实现制冷功能，适用于夏季制冷需 求。
热回收型在热泵型基础上增加热回收功能， 可实现制冷、制热及热水供应的复合需求。
风冷热泵按使用功能可分为单冷型、热泵型 和热回收型。
05
风冷热泵常见故障及排除方法
电源故障及排除方法
总结词
电源故障是最常见的故障之一，通常表现为电源断路、短路 或电压不稳定等问题。
排除方法
检查电源线路是否正常，确保电源电压在规定范围内，如果 存在故障，及时进行修复或更换电源部件。
冷却水与冷冻水系统故障及排除方法
总结词
冷却水与冷冻水系统是风冷热泵的重要组成部分，常见故障包括水流不畅、 水压不足或不稳定等。
其他常见故障及排除方法
总结词
其他常见故障包括压缩机故障、泵浦故障、润滑系统故障等 。
排除方法
检查压缩机、泵浦等设备的运行状态，润滑系统是否正常润 滑，如果存在故障，及时进行修复或更换相关部件。
06
风冷热泵节能减排与能效标准
风冷热泵节能技术与应用
高效节能热泵技术
采用先进的热泵技术，提高热泵的能效 比，减少能源消耗。
03
排放控制措施
采取有效的排放控制措施，减少污染物排放，保护环境。
能效标准与认证制度
1 2
国际能效标准
国际上认可的能效标准，如IEA认证、欧洲能效 标识等。
国家能效标准
国家制定的能效标准，如中国能效标识等。
3
能效认证制度
对符合能效标准的设备进行认证并颁发证书， 证明其能效等级。
技能培训专题地源热泵培训资料
技能培训专题地源热泵培训资料地源热泵是一种利用地球内部的低温热源作为能量来源，进行加热、制冷、供暖和热水等多种功能的热泵系统。
通过技能培训，学习地源热泵的知识和技能，可以帮助从事该领域的人员提升工作能力和创造更好的业绩。
一、地源热泵的基本知识地源热泵的基本组成包括地源换热器、热泵、室内机和管道系统。
其中，地源换热器是地源热泵的核心设备，它将地下的低温热能转移到热泵中。
热泵具有冷媒循环系统，通过压缩、冷凝、膨胀和蒸发等工艺，实现对地下热能的利用。
室内机是地源热泵与家庭供暖系统的连接点，通过管道将热能传递到室内。
地源热泵的工作原理是通过冷媒在不同温度下接受或放出热量的物理特性，在地下和周围环境中吸收或释放热量。
当室内温度需要升高时，热泵中的循环系统将从地下的地源换热器中吸收热量，并将其转移到室内供热。
当室内温度需要降低时，热泵中的循环系统将从室内吸收热量，再将其释放到地下的地源换热器中。
二、地源热泵的应用优势地源热泵作为一种高效、环保、节能的供暖和制冷技术，具有以下应用优势：1、节能减排：地源热泵在供热和制冷中，可实现1kWh电能产生3～6kWh的热能，能有效地减少碳排放和能源消耗，有助于改善环境质量。
2、高效稳定：地源热泵可在不同环境条件下，实现高效的供热、制冷和热水等功能，同时还可以精确控制温度，提高居住舒适度。
3、使用寿命长：地源热泵采用的部件和材料经过精心设计和选用，具有较长的寿命和稳定性，大大降低了运行成本和维护费用。
4、适用面广：地源热泵适用于各种新建和改建的建筑物，包括住宅、商业、公共设施等，具有广阔的市场前景。
三、地源热泵技能培训的重点地源热泵技能培训主要包括以下内容：1、地源热泵的基本原理和工作方式，包括循环系统、压缩机、换热器、控制系统等；2、地源热泵的设计、安装、调试和维护等技术细节，包括地源换热器的选择和设置、热泵环境要求、管道布局和防腐、机组维护保养要点等；3、地源热泵的应用场景和相关政策法规，包括住宅、商业等建筑物的供暖、制冷需求，新能源政策和环境保护法规等；4、实际案例分析和操作演练，通过模拟和实际操作，进一步掌握地源热泵的工作原理、安装和维护技术，提高实践操作能力。
热泵及烘干基础知识培训
1蒸吨=60万大卡=700kw 1蒸吨=60万大卡=700kw
5.常用的名词
1）显热 显热（sensible heat)是指当此热量加入或移去后，会导致物质温度的变化， 而不发生相变。 2）潜热 指物质在等温等压情况下，从一个相变化到另一个相吸收或放出的热量。 3）比热 是单位质量物质的热容量，即单位质量物体改变单位温度时吸收或放出的热量 4）干球温度 温度计自由的暴露在空气中所测量的温度 5）湿球温度/相对湿度 水蒸发所需的潜热完全来自于湿空气温度降低所放出的显热，当系统中空气达 饱和状态且系统达到热平衡时系统的温度。
燃油锅炉 轻柴油
75% 10000kcal/kg 7500kcal/kg
￥6/kg 448 需要
燃气锅炉 天然气
80% 10000kcal/m³ 8000kcal/kg
￥4.25/m³ 297.5 需要
火灾/爆炸等安全隐 漏油/火灾/爆炸等 漏气/火灾/爆炸等
患
安全隐患
安全隐患
粉尘, NOx, SO2, CO, CO2
1.现有的烘干方式 ①晒干 ②晾干 ③吹干 ④热风烘干 ⑤微波干燥 ⑥红外干燥 2、常见的干燥设备有哪些？ ①箱式烘干机 ②烘干隧道 ③带式烘干线 ④立体烘干塔 ⑤回转窑 ⑥耙式烘干机
热泵烘干
•
当压缩机运行时，压缩机的排气（100℃以上）经过冷凝器散发到烘干房中，使烘干房的温度升到设
定的温度，达到烘干的目的。冷凝器里面的冷媒散热后变成高温高压液体，经过节流阀后变成低温低压
②内部汽化阶段 随物料表面干燥部分增加温度越来 越高，热量向内部传递而使蒸发面向内部移动，水分在物 料内部汽化成水蒸汽后再向表面扩散流动，直到物料中所 含水分与热空气的湿度平衡时为止，称内部汽化阶段。这 一阶段的特点是，物料含水量越来越少，水分流动阻力增 加，干燥速度甚低，物料温度继续升高。
《热泵机组培训》课件
问题与解答
问题3
热泵机组在维护方面需要注意哪些问 题？
解答3
热泵机组的维护需要注意定期清洗、 检查和更换易损件，如滤网、密封圈 等。同时，需要定期检查系统的运行 状况，确保机组正常运行。
问题与解答
问题4
热泵机组在环保方面有哪些优势？
解答4
热泵机组采用高效的能源利用方式，能够减少对化石燃料的依赖，从而减少温室气体排放。此外，热 泵机组在制冷和制热过程中不使用氟利昂等有害物质，对环境友好。
置。
设备搬运与安装
将热泵机组搬运至安装 现场，按照技术要求进
行安装。
管路连接
连接热泵机组的冷凝水 、冷却水、蒸汽等管路
，确保密封良好。
电气连接
按照电气原理图连接电 源线、控制线等，确保
安全可靠。
日常维护与保养
01
02
03
04
清洁机组表面
定期清理热泵机组的表面灰尘 和杂物，保持整洁。
检查管路连接
定期检查管路连接是否紧固， 有无渗漏现象。
热泵机组的安装与维护
讲解了安装过程中的注意事项、日常 维护和保养的方法，以确保热泵机组 的稳定运行。
热泵机组的节能与环保
强调了热泵机组的节能效果和环保优 势，以及在节能减排方面的贡献。
热泵机组的应用案例
分享了实际应用中的成功案例，展示 了热泵机组在不同场景下的适用性和 优势。
问题与解答
问题1
问题2
热泵机组通常由蒸发器、冷凝器、压缩机和膨胀阀等主要部 件组成，通过这些部件的协同作用，完成制冷剂的循环和热 量的转移。
热泵机组的种类和用途
根据使用场景和用途，热泵机组可分为空气源热泵、水源 热泵、地源热泵等类型。
热泵培训资料
压缩机
热泵中的膨胀阀与制冷系统的膨胀阀相同，用于将高温高压制冷剂节流成低温低压液体。
膨胀阀
热泵中的蒸发器与制冷系统的蒸发器相同，由铜管和散热片组成，用于吸收外界的热量，使制冷剂蒸发成气体。
蒸发器
热泵的工作流程
冷凝器
冷凝器的作用是将制冷剂冷却成液体，同时散热片将热量散发到外界。为了保持冷凝器的散热效果，需要定期清洗冷凝器表面灰尘和杂物。
热泵利用逆卡诺循环原理，通过消耗一部分高品质电能，从低位热源吸热，将其压缩提升到高位热源，实现热能的转移和利用。
工作原理
热泵的定义和原理
水源热泵
利用地球表面浅层水源（如地下水、海水等）作为低位热源，具有节能、环保、运行费用低等优点，适用于制冷、供暖和热水供应等不同领域。
地源热泵
利用地壳下土壤、岩石等作为低位热源，通过地埋管换热系统实现与高位热源的热能交换，具有节能、环保、运行稳定等优点，适用于大型建筑供暖、制冷和热水供应等。
07
其他相关知识
热泵与太阳能热水系统的比较
热泵与太阳能热水系统都是环保、高效的热水供应方式，但它们的工作原理和应用场景有所不同。
太阳能热水系统利用太阳能集热器吸收太阳辐射能，通过储水箱存储热量并供应热水。而热泵则是通过消耗一定的电能，从周围环境中吸取热量并传输到需要加热的地方。
在使用上，太阳能热水系统受天气条件影响较大，而热泵则可以在阴天或低温条件下正常工作。
压缩机的作用是压缩制冷剂，使其压力和温度升高。为了保持压缩机的正常运转，需要定期检查压缩机润滑情况，及时添加润滑油。
热泵各部件的作用与维护
03
热泵安装与调试
室外安装
热泵也可安装在室外，但需要注意防尘、防雨、防高温、防低温等措施，以确保热泵的正常运行。
热泵培训一(XIN)
3.冷凝器
冷凝器的作用：将来自压缩机的高温高压制冷 剂蒸气冷凝成过冷的液体，在冷凝过程中，制 冷剂蒸气放出热量，故要用水或空气来冷却。 冷凝器分为：套管式、板式、壳管式、钛管、 沉浸式等。 使用现状：目前我司产品所使用到的换热器， 浸液式家用机使用沉浸式换热器，循环式家用 机使用高效壳管式换热器，3P、5P的工程机 使用套管式换热器，10P-24P使用的是高效壳 管换热器，泳池机组使用的是钛管换热器。
9
10
液化 气体 液体 放热
水
11
汽化
空气
吸热 液体 气体
12
水蒸气
１００℃ １００℃ 水在一个大气压下 １００℃沸腾 １００℃
水的蒸发
加热
13
三、空气能热泵热水器的组成
空气能热泵热水器的组成：制冷系统+电控系统 +钣金结构+水系统。 制冷系统包括：压缩机、冷凝器、蒸发器和节 流装置四大件，另外还有四通阀、气液分离器、 过滤器和制冷剂等。 电控系统包括：电路板、控制面板、变压器、 信号线、接触器和感温探头等。
外观图:
25
壳管式换热器
壳管式换热器特点：盘管采用高效翅片管，换热面积是光管的3.7倍，盘管紧凑的螺 旋结构保证冷媒能充分换热，水路流速均匀。换热效率高，体积小，不容易堵塞， 可以使用于任何机组。
外观图:
26
沉浸式盘管冷凝器 特点:由水箱和紫铜管组成.紫铜管绕成盘管形状.主要的特点就是结构简单，安
组成：由电路板、变压
器、控制面板、信号线、 各种温度传感器、交流 接触器、热过载保护器、 接线端子等组成。
电路板
控制面板
37
交流接触器
热过载继电器
《地源热泵培训》PPT课件
01
提高系统效率，降低运行成本
智能化控制技术应用
02
实现系统自动化运行，提高用户舒适度
多元化能源利用
03
结合太阳能、风能等可再生能源，提高系统综合能源利用效率
政策法规影响因素分析
国家能源政策
鼓励清洁能源发展，推动地源热 泵技术应用
建筑节能标准
提高建筑能效要求，促进地源热泵 等节能技术发展
环保政策
加强环境保护力度，推动地源热泵 等环保技术应用
应用领域与前景
应用领域
地源热泵系统可应用于住宅、办公楼、学校、医院、酒店等建筑领域，以及工 业、农业等领域。
前景
随着全球对可再生能源和环保的重视，地源热泵技术将具有更加广阔的应用前 景。未来，地源热泵技术将在提高能源利用效率、减少温室气体排放等方面发 挥更加重要的作用。
02
地源热泵系统组成及工作原 理
根据建筑物的冷热负荷需求，综合考虑室内外温度、围护结构、人员活动等因素 ，采用专业软件进行精确计算。
选型方法
根据地源热泵机组的性能参数、适用条件及实际负荷需求，选择合适的机组型号 和配置方案。
系统配置与优化建议
系统配置
包括地源热泵机组、水泵、水管路、 控制系统等组成部分的合理配置，确 保系统高效运行。
准备符合设计要求的管 道、阀门、保温材料等
。
管道连接与敷设要求
管道连接
采用专用接头连接管道，确保连接牢 固、密封良好。
管道保温
采取必要措施，防止管道受到机械损 伤或化学腐蚀。
管道敷设
按照设计要求，在指定位置敷设管道 ，保证管道平直、无扭曲。
管道保护
对管道进行保温处理，减少能量损失 。
设备安装与调试流程
《地源热泵培训》课件
THANKS
感谢您的观看
清洁保养
定期清洁地源热泵系统， 包括清除冷凝器、蒸发器 等散热部件的灰尘和杂物， 保持散热效果。
更换滤芯
定期更换空气过滤器和油 过滤器，确保系统正常运 行。
常见故障及排除方法
压缩机故障
检查电源是否正常，检查 压缩机接线是否松动或断 路，检查制冷剂是否充足。
冷凝器故障
检查冷凝器散热片是否清 洁，检查冷凝器风扇是否 正常运转。
地源热泵的应用领域
总结词
地源热泵广泛应用于住宅、办公楼、酒店等建筑领域，以及农业、工业等领域。
详细描述
地源热泵适用于各种类型的建筑，如住宅、办公楼、酒店等，能够满足不同规模和类型的建筑供暖和 制冷需求。此外，地源热泵还可应用于农业和工业领域，如温室大棚、养殖场、工厂等，提供稳定的 温度环境，促进植物生长和工业生产。
根据建筑物的结构和空间布局， 合理配置热泵机组的安装位置。
地下换热系统的设计
根据地质勘查结果，选择 1
适合的地下换热器类型和 数量。
4
确保地下换热系统与其他 系统的匹配性和协调性。
2
确定地下换热器的布局和
间距，确保地下换热器的
散热和吸热效果。
3 考虑地下换热器的耐久性、
安全性和可靠性，选择质 量可靠的地下换热器。
地下换热系统的安装
钻孔定位
确定地下换热器的钻孔位 1
置，并按照设计要求进行 定位。
回填处理
4
对地下换热器周围进行回 填，确保换热器的稳定运 行。
钻孔施工
2
按照定位进行钻孔，钻孔
深度和直径需满足地下换
热器的安装要求。
换热器安装
3 将地下换热器安装在钻孔
2024版地源热泵系统培训资料
•地源热泵系统概述•地源热泵系统组成及工作原理•地源热泵系统设计要点•地源热泵系统运行维护与故障排除目录•地源热泵系统性能评价与案例分析•地源热泵系统市场前景及政策环境分析定义与原理定义地源热泵系统是一种利用地下浅层地热资源，通过输入少量的高品位能源（如电能），实现由低品位热能向高品位热能转移的装置。
原理地源热泵系统通过埋藏于地下的换热系统，与大地进行冷热交换。
冬季，热泵机组从地（水）源吸收热量，向建筑物供暖；夏季，热泵机组向地（水）源释放热量，为建筑物制冷。
它以水作为冷热源，进行能量转换的供暖空调系统。
发展历程及现状发展历程现状应用领域环保无污染使用寿命长一机多用高效节能优势应用领域与优势地下埋管换热介质设计与施工030201地下换热器热泵机组驱动制冷剂循环，提高制冷剂的压力和温度。
实现制冷剂与换热介质之间的热量交换。
降低制冷剂的压力和温度，使其能够吸收更多的热量。
对热泵机组进行自动控制和调节，确保其高效、安全运行。
压缩机换热器膨胀阀控制系统室内末端装置01020304风机盘管地暖散热器连接管道控制器传感器执行器通信接口控制与调节系统地质勘察与选址地质条件分析选址原则现场勘察热负荷计算与设备选型热负荷计算根据建筑物类型、使用功能、气候条件等，计算地源热泵系统所需承担的热负荷。
设备选型根据地源热泵系统类型、热负荷计算结果等，选择适合的热泵机组、水泵、换热器等设备。
设备性能要求确保所选设备具有高效、节能、环保、稳定可靠等性能特点。
系统配置与优化系统配置方案系统类型选择设计合理的系统配置方案，包括地下换热器、热泵机组、水泵、冷却塔等设备的组合和布局。
系统优化措施验收标准与流程明确地源热泵系统的验收标准和流程，包括设备性能测试、系统联动调试等环节。
施工安装要求制定详细的施工安装方案，确保地下换热器、热泵机组等设备的安装质量符合设计要求。
维护与保养建立地源热泵系统的维护与保养制度，定期检查设备运行状况，及时排除故障隐患。
空气源热泵培训资料
❖ 由于地表水温度受气候的影响较大，与空气源热泵类似，当 环境温度越低时热泵的供热量越小，而且热泵的性能系数也 会降低。
地缘热泵
地下水源热泵： ❖ 地下水源热泵系统的热源是从水井或废弃的矿井中抽取的地
❖ 户式中央空调市场目前市场应用主要在北京、上海、江苏 和广州等发达城市及华南、华东等发达地区。
❖ 产品以多联机为主，水冷式和风冷式份额较小，多联机市 场份额有扩大的趋势，水冷式与风冷式空调所占市场份额 越来越小。
户式中央空调市场发展预测
❖ 外资品牌的优势 ❖ 民族品牌的发展 ❖ 未来户式中央空调竞争格局 ❖ 家用空调发展趋势 ❖ 市场发展空间
空气源热泵项目培训资料
主要内容
❖ 热泵基本原理 ❖ 热泵的主要分类 ❖ 热泵的主要应用 ❖ 热泵空调的优点 ❖ 空气、水源、地源热泵特点 ❖ 中央空调行业情况 ❖ 国家对热泵空调产品有关政策
热泵技术的原理和特点
热泵实质上是一种热量提升装置，热泵的作用 是从周围环境中吸取热量，并把它传递给被加热的 对象（温度较高的物体），其工作原理与冰箱、空 调相同，都是按照逆卡诺循环工作的，所不同的只 是工作温度范围不一样。
热泵系统自成封闭式系统。
❖ 根据埋管的形式不同，这种系统又分为横埋和竖埋（又称 为直埋）两种方式。
水/地源热泵的技术优势
❖ 环保：无烟、气及固体排放物，对环境无污染。 ❖ 节能：地温中央空调机组每消耗1KM电能，冬季得到5KW的热量，夏季得到
5.7KW的冷量，运行成本低。 ❖ 省地：省去了锅炉房和配套设备占地空间。 ❖ 使用成本较低，一套地温中央空调系统可制冷、制热及提供卫生热水，运行费用
地源热泵系统培训资料
地源热泵系统培训资料一、教学内容本节课我们学习地源热泵系统，主要涉及教材第五章“节能与环保技术”，详细内容包括地源热泵的原理、分类、安装和运行维护。
二、教学目标1. 了解地源热泵的原理和分类；2. 掌握地源热泵的安装和运行维护方法；3. 培养学生的节能环保意识。
三、教学难点与重点重点：地源热泵的原理和分类、安装和运行维护方法。
难点：地源热泵的安装和运行维护方法。
四、教具与学具准备教具：PPT、黑板、粉笔；学具：教材、笔记本、文具。
五、教学过程1. 实践情景引入：介绍地源热泵在生活中的应用实例，如住宅、商场等；2. 讲解地源热泵的原理和分类：通过PPT展示地源热泵的工作原理和分类；3. 示范安装和运行维护方法：通过PPT和实际操作演示地源热泵的安装和运行维护方法；4. 随堂练习：让学生根据所学内容，回答相关问题；5. 例题讲解：通过实际案例，讲解地源热泵的安装和运行维护方法；6. 作业布置：让学生结合实例，练习地源热泵的安装和运行维护方法；8. 拓展延伸：介绍地源热泵在未来的发展趋势和应用前景。
六、板书设计板书内容：地源热泵系统1. 原理：展示地源热泵的工作原理图；2. 分类：列出地源热泵的分类及特点；3. 安装：展示地源热泵的安装步骤和注意事项；4. 运行维护：列出地源热泵的运行维护方法和技巧。
七、作业设计1. 题目：请根据所学内容，绘制地源热泵的工作原理图；2. 答案：见教材P。
八、课后反思及拓展延伸本节课通过实例引入，让学生了解地源热泵的应用，通过讲解和示范，使学生掌握地源热泵的安装和运行维护方法。
在教学过程中，注意引导学生参与，提问和回答问题，增强学生的学习兴趣。
通过练习和作业，巩固所学内容，培养学生的实际操作能力。
拓展延伸部分，可以介绍地源热泵在未来的发展趋势和应用前景，如在新能源领域的应用、在建筑节能方面的推广等，激发学生的学习热情和创新思维。
重点和难点解析一、教学内容本节课我们学习地源热泵系统，主要涉及教材第五章“节能与环保技术”，详细内容包括地源热泵的原理（重点）、分类、安装（重点）和运行维护。
空气能热泵维修培训资料
3.
空气能热泵在使用过程中可能会出现各种故障，以下列举一些常见问题及解决方法：
3.1.
3.1.1.
可能原因：
•供电故障，检查电源是否正常供电。
•电线接触不良或损坏，检查电线连接是否牢固。
•过载保护开关跳闸，检查保护开关并复位。
•压缩机损坏，需要更换压缩机。
空气能热泵维修培训资料
1.
空气能热泵是一种基于热泵原理，利用空气中的热能进行加热或制冷的设备。它具有高效节能、环保无污染、使用安全等特点，在家庭和商业领域得到广泛应用。然而，由于空气能热泵涉及到复杂的机械、电气和控制系统，一旦发生故障，需要经验丰富的维修技术人员进行维护和修复。
本文档旨在为空气能热泵维修人员提供培训资料，帮助他们了解空气能热泵的工作原理、常见故障及维修方法，提高维修效率和质量。
3.2.
可能原因：
•冷凝器污垢导致散热不畅，影响制冷效果。
•蒸发器表面积过小，导致制冷效果不佳。
•制冷剂不足或泄漏。
解决方法：
•定期清洁冷凝器表面，确保散热效果。
•检查蒸发器是否正确安装，如有需要更换。
•如果判断是制冷剂不足或泄漏导致的问题，需联系厂家或专业维修人员进行检修。
4.
为了确保空气能热泵的正常运行和延长使用寿命，维护工作是必不可少的。
2.
空气能热泵利用空气中的低温热能，通过循环过程将热量转移给低温环境或水箱，实现加热或制冷效果。其主要组成部分包括压缩机、蒸发器、冷凝器和节流阀。
•压缩机：将低温低压气体压缩为高温高压气体，提供能量。
•蒸发器：通过吸热使制冷剂蒸发，并从空气中吸收热量。
•冷凝器：通过放热使制冷剂冷凝，并将热量释放到环境或水箱中。
低温空气源热泵供热技术培训教材(施工部分)
采暖通风与空气调节设计规范《GB50019-2003》； 住宅户式空气源热泵供暖和太阳能生活热水联合系统应用技术导则 民用建筑供暖通风与空气调节设计规范《GB50736-2012》； 多联机空调系统工程技术规程《JGJ174-2010》； 辐射供暖供冷技术规程《JGJ142-2012》； 地面辐射供暖技术规范《DB11/806》； 地面辐射供暖系统施工安装《12K404》； 建筑地面工程施工质量验收规范《GB50209-2002》； 建筑电气工程施工质量验收规范 《GB50303-2002》； 电气装置安装工程电气设备交接试验标准《GB50150-2002》； 绝热用模塑聚苯乙烯泡沫塑料《GB/T10801.1-2002》； 绝热用挤塑聚苯乙烯泡沫塑料《GB/T10801.2-2002》； 发泡水泥绝热层与水泥砂浆地面辐射供暖工程技术规范CECS262:2009 冷热水用交联聚乙烯(PEX-X)管道系统《GB/T18992-2003》； 冷热水用交联聚乙烯(PE-RT)管道系统《GB/T28799-2012》； 冷热水用聚丁烯管(PB)管道系统《GB/T19473-2004》； 暖通空调制图标准《GBT50114-2010》。
▼无论增焓、变频、双级压缩技术，设计者不能根据标准工况下的（产品样本）供热量选用机组，而应该按照用户所在地区的供暖设计工况及热泵在所需供水温度下的供热量来选用机组，这样空气源热泵才会是实现它的节能效果。 ▼过低运行电压,严重制约空气源热泵供热的出力,应引起关注。 这种现象，特别是农村，大批量设备集中用电时，无论（380、220V）运行电压不稳，过低，不但出现制约空气源热泵供热的出力，没有保护措施有可同会产生烧毁设备。提问有关生产厂家问题： ■ 空气源热泵供暖末端多样化问题 ▼有人提出空气源热泵供暖选用末端多样化问题，例如： 1、风机盘管供暖，2、散热片供暖，3、地板辐射供暖。这种类似提法不太科学。 ▼空气源热泵冬季在室外较低温度的供暖设计工况下，冷凝温度和供水温度有一定限制，因此，设计水温不能过高。 ▼空气源热泵冬季生产的热水温度35℃～45℃。供水温度45℃以下，供回水温差5℃，且不宜小于3℃。
热泵培训资料
发电运行部热泵培训资料一、理论部分1、卡诺循环和朗肯循环1-1 卡诺循环：由两个可逆的等温过程和两个可逆的绝热过程所构成的抱负循环。
1-2 朗肯循环：有两个等压过程和两个绝热过程构成的循环系统。
2、热力学三大定律：2-1 能量守恒定律：能量既不能凭空产生，也不能凭空消失，它只能从一种形式转化为另一种形式，或者从一种物体转移到另一种物体。
2-2 热量能够自发地从较热的物体传递到较冷的物体，但不可能自发地从较冷的物体传递到较热的物体；2-3 绝对零度时，全部纯物质的完美晶体的熵值为零。
二、我公司热网状况介绍：1、最大采暖工况，汽轮机抽汽为550t/h，额定双抽工况，汽轮机采暖抽汽为340t/h，工业抽汽为100t/h。
2、供暖水出口温度最大采暖工况，采暖抽汽量为：550t/h。
额定双抽工况，采暖抽汽量为：340t/h。
两套汽轮机最大采暖抽汽总量：550+340=890t/h。
用于供暖水直接加热的蒸汽量为：890-355=535t/h。
蒸汽用于采暖水直接加热的热量为：30548.5 万kcal/h，约为355MW。
蒸汽直接加热，实现供暖水加热温差：32.5℃热泵进出口温度为：50/88℃供暖水流量为：9390t/h一次网供水温度为：32.5℃+88℃=120.5℃注：辽阳市都市供暖，供暖负荷 50W/㎡。
（1）总供暖负荷为：66228.5 万kcal/h，约为：770MW。
实现总供暖面积为：1540 万㎡。
（2）总供暖负荷为：83203.93 万kcal/h，约为：967.66MW。
实现总供暖面积为：1935 万㎡。
阐明：（1）为一台机供热泵和热网负荷；另一台机带尖峰负荷；（2）为两台机全部带热泵和热网的最大负荷。
热泵机组的供热负荷为：415MW，提供供暖面积为：830 万㎡。
蒸汽直接加热的供热负荷为：355MW，提供的供暖面积为：710万㎡。
3、现在的热网首站的设备状况：热电厂现在的供热负荷均由厂内供热首站承当，热网循环水流量为9000t/h，供回水温差为50℃，供热量为525MW，可供热面积1050 万㎡。
热泵基础理论培训
兴泰发电
XINGTAI POWER
系统构成及连接方案
本项目新建热泵房一座，利用吸收式热泵回收#11机循环冷却
水的余热，以提高电厂热效率，实现能源的高效利用。热泵房布置 在#11机组热网加热器厂房外南侧场地，该场地距离抽汽管道和循
环水管道很近。吸收式热泵利用#11机部分调整抽汽作为驱动汽源，
提取#11机循环水余热（循环水温度由 34℃ 降到27.95℃）将55℃ 的热网回水提升至73.5℃，经吸收式热泵加热后的热网回水再分别 进到#10、#11机的热网加热器加热至热用户需要的温度后供出。
兴泰发电
XINGTAI POWER
溴化锂溶液对水蒸汽的吸收作用
①随着阀门打开，蒸发器的压力下降。 ②伴随着蒸发器的压力下降水开始蒸发，并吸收热量所以温度下降（起到 降低温度，制冷的目的）。 ③阀门打开吸收器的压力上升。 ④随着吸收器的压力上升，蒸发器过来的蒸汽冷凝，溶液吸收冷凝的水， 其的浓度下降. ⑤吸收器中，水蒸气冷凝放热温度上升。溶液稀释放热导致温度上升。 ⑥随着溶液的温度上升，吸收器中压力上升。
运行，在此过程中蒸汽凝结发出热量
兴泰发电
XINGTAI POWER
溴化锂溶液对水蒸汽的吸收作用
如图是将水和溶液注入不同的密闭容器，在相同温度下，溶液的浓度 52%的话，当倆容器中溶液达到饱和时，两个容器存在压力差，阀门全开 的话，由于蒸汽压力差会使水蒸气从蒸发器流到吸收器中，其结果，在 各自的容器内发生以下变化:
◆露点温度 : 气体中的水分从未饱和的水蒸汽变成饱和的水蒸汽时的温
度。它表示气体中的含水量 ,露点越低表示气体中含水量越少 ,气体越 干燥。露点和压力有关,如大气压 （0.101Mpa）下水露点温度为-20℃
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·水箱周围应留大于600 mm的安装维修空间。
PPT文档演模板
热泵培训资料
• 三、安装注意点
• （一）连接水路·
• 安装进水管道 将进水口与城市或家庭自来水管网 相连接，必须安装单向阀并按照阀体上的箭头正 确安装。如水质不好或者水中杂质过多则必须安 装Y型过滤器及其它过滤装置。
• 水箱采用的是先进的聚氨脂发泡保温技术，但考 虑到热量微小散失，还是应尽可能放置在室内不 通风的位置。
• 水箱必须座地式直立安装，安装基础必须坚实牢 固，承重能力应大于水箱运行重量的两倍。严禁 挂墙安装。
PPT文档演模板
热泵培训资料
• ·因为主机配置的循环水泵不具备吸程，所以水箱 的安装位置不要低于室外主机，考虑到扬程有限， 也不要过高于室外主机。
打开水箱出水阀或热水管上任一水龙头开始加水， 直至热水龙头有水溢出时再关闭水龙头，贮水检 漏，确保各连接管路不漏水即可。然后打开循环 主机出水口活接排空。
• （二）电缆、控制器及信号线的连接
• 检查线路 室外主机内的各连接线在出厂时
• 已安装好，用户处无须再连接，只须检查
PPT文档演模板
热泵培训资料
一、热水需求量计算 1、确定热水定额标准（？L/人，？L/小时等等） 2、计算总热水用量 例如：福建某酒店有100间房，根据热水定额标准，按配55℃热水80 L床位计算； 每间客房两个床位，则总用水量为： M=100×2×80=16000L 二、根据总用水量确定把自来水加热成55 ℃热水需要的总热量 1、Q =CM△T 例如： 冷水水温按年平均自来水温度20℃计算，则每天将16000L的 20℃冷水加热成55℃ 热水所需的热量为： Q =CM△T= 1Kcal/L.℃×16000L ×(55-20)℃=560×103Kcal
• 控制器：
• （1）操作面板应安装在易观察操作的地方，不宜 安装在有水潮湿的地方。
• （2）控制线路用穿线管装在主机边。 • （3）控制器后可预埋86接线盒。
PPT文档演模板
热泵培训资料
• 水箱：
• ·水箱可随意安装在室外的阳台、平屋顶、地面或 室内的厨房、卫生间等位置，应尽可能安装在靠 近用水点及热泵主机的位置，以减少管路热损失， 同时要安装在可排水的地方。
• （7）主机应安装于离电源、水源较近的地方，以 便于配线和布管。
• （8）主机与热水箱尽量靠近，距离不宜大于5 m， 主机与热水箱的高度差不得大于其水泵扬程。
PPT文档演模板
热泵培训资料
• （9）主机附近应有落水管用于排放工作过程中产 生的冷凝水。
• （10）主机附近应预置有与主机功率相匹配的独 立插座。
无腐蚀性和可燃性气体。 • （4）室外主机与四周墙壁或其它放置物体之间的
距离不得小于标准的间距。
PPT文档演模板
热泵培训资料
• （5）主机置于屋顶时，应注意风向，避免主机排 风方向直接顶风；并应有良好的防雷措施。
• （6）主机如果落地安装，应尽量避开强风口，必 须做150mm高度以上的安装地基，并确保水平安 装。主机与基础之间加10 mm～20 mm的橡胶减 震垫。
PPT文档演模板
热泵培训资料
• 6、确认水管及接线的正确性
• 完成机组水管及接线时，须检查无误后再将机组 接通电源运行。
• 7、断水断电后的应急措施
• 在寒冷地区不使用时，请不要断水断电以免冻坏 换热器。如遇到较长时间停电时，请及时将换热 器内的水排完，否则会造成冻坏换热器，从而使 机组不能正常使用。安装时务必装有冷凝水的排 水管，防止有大量的冷凝水流到地面造成大面积 积水现象。
PPT文档演模板
热泵培训资料
• 漏电保护开关，接地性能良好。若不安装漏电保 护开关，则可能造成人员触电或发生火灾。
• 4、专业人员安装
• 专业人员进行安装。其他人员安装可能造成安装 不完善，从而引起漏水、人员触电事故或引发火 灾。
• 5、确认主控制箱安装位置
• 安装主控制箱时请务必安装在防水的地方，安装 一定要牢靠。
PPT文档演模板
热泵培训资料
• 台或其它任何便于安装并可承受主机运行重量的 地方。也可用安装支架固定在坚实的外墙上（非 空心砖墙）。
• （1）选择通风良好、排气顺畅的安装场所，不应 安装在50m 以下密闭的空间内，以免影响主机从 空气中取热。
• （2）勿将主机安装在有污染，灰尘大的地方。 • （3）主机周围应无强热源及其它设备的排气口，
安装供水管道 将热水出水口与主供水管道连接。
• ·安装安全阀 安全阀应按照安装示意图安装，严 禁不装或者更换位置安装。
• ·安装排水/污阀 为检修和排污方便，建议安装排
PPT文档演模板
热泵培训资料
• 水/污阀，也可用堵头堵住。 • ·将主机冷凝排水口的冷凝水管引入落水管内。 • ·注水及检漏 水路连接完成后，打开自来水进水阀，
PPT文档演模板
热泵培训资料
• 1.空气源热泵热水器是自动化程度较高的设备， 使用时定期进行机组状态检查，若能对机组进行 长期有效的维护与保养，机组的运行可靠性和使 用寿命都会得到意想不到的提高。
• 2.机外安装的水路过滤器应定期清洗，保证系 统内水质清洁，以避免机组因过滤器脏堵而造成 主机损坏。
• 各连接线是否连接正常，有无损坏或脱落， 如电源线有松动，请重新紧固。
• 连接温度探头 将连接在室外主机上的水箱温度传 感器信号线与水箱上的测温盲管相连接，如果线 不够长可加长连接，注意连接处的包扎牢固及防 水绝缘。
• ·连接控制器 将连接在室外主机上的控制信号线与 控制器连接，如果线不够长允许加长连接（不允 许超过20米），注意线的颜色对应并且要求连接 处包扎牢固和防水绝缘。
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
• ·安装循环加热管道 将水箱的循环出水口与主机的 循环进水口用PPR管或铝塑管相连
• ·管道布置应合理，尽量减少连接管道长度和不必 要的弯曲，减少水系统的压力及热量损失，各水
PPT文档演模板
热泵培训资料
• 管及接头应做良好的保温处理，以免热量的损失， 导致主机的功耗增加
• ·如水箱与室外主机之间有墙，须在墙上开￠70的 管道，孔应稍微向外侧倾斜并在两侧套上穿墙护 套。
• 一、安全注意事项
• 1、确认用电设备使用功率主电源要符合设备功率 的要求，用电必须符合国家民用/商用使用要求。 否则会使机组过压、欠压运行而损坏，甚至发生 火灾。
• 2、确认地线
• 确认是否正确接地。若接地不完善，可能引起人 员的触电事故。
• 3、确认漏电保护开关
• 确认机组和用户电源之间是否安装了功率相等的
产水量约为1.8m3，按用水过程中热泵连续提供4小时的热量计算，建议保温水箱选择
2个8 m3保温水箱。
系统水泵、水管等辅助部件的选择可参照<<尚泰空气源热泵热水机组技术手册>>
注:系统水质硬度必须小于50ppm，否则系统进水管路中必须加设软水设备
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
PPT文档演模板
热泵培训资料
• 8、检查设备循环水的流量和压力
• 设备在正常使用时，必须保证设备循环水的流量 和压力，以免造成缺水运行，机组保护。
• 9、不能随意移动水温探测器
• 温度探测器不可脱离水箱温度探测盲管，以免造 成机组加热器过热，损坏机组。
• 10、热水温度要适宜 • 当水温在50℃以上时，必须冷热水混合使用，以
• 6.检查水泵、水路阀门是是否工作正常，水管路 及水管接头是否渗漏。
• 7.机组周围应保持清洁干燥，通风良好。每年清
• 洗空气侧换热器 ，来保持良好的换热效果。
PPT文档演模板
热泵培训资料
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/21
热泵培训资料
•
3.用户在使用和维护热泵机组时应注意：机
组内所有安全保护装置均在出厂前设定完毕，切
勿自行拆装或调整。
PPT文档演模板
热泵培训资料
• 4.空气源热泵热水器经常检查机组的电源和电气 系统的接线是否牢固，电气元件是否有动作异常， 如有应及时维修和更换。
• 5.经置工作是否正常，以免空气进入系 统造成水循环量减少，从而影响机组的制热量和 机组运行的可靠性。
• 不可将可燃性喷雾剂直接喷向热水机组，否则易 引发火灾事故。
• 二、使用与维护 • 1、开机前检查：
PPT文档演模板
热泵培训资料
（1）检查电源是否连接牢固，接地电阻和绝缘 电阻是否符合要求；
• （2）确认水箱中已装满水； • （3）检查管道内的空气是否排空； • （4）检查风机内是否有碰撞或有异物掉入； • （5）检查水温探测器的温度是否正确； • （6）检查所有闸阀和开关是否已经打开。 • 2、确定安装位置与方式 • 主机：主机可安装于地面、屋顶、阳台、专用平
热泵培训资料
PPT文档演模板
2020/11/21
热泵培训资料
整体式热水机安装空间图示
PPT文档演模板
热泵培训资料
整体式热水机安装空间图示
PPT文档演模板
