桥梁工程拱桥缆索吊装施工

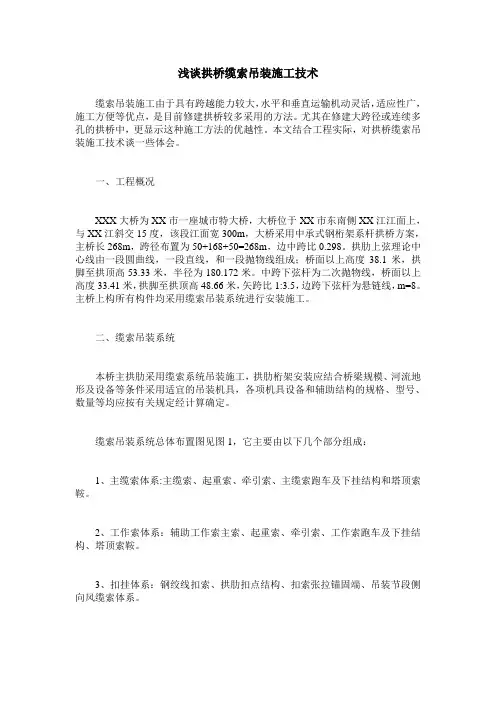

浅谈拱桥缆索吊装施工技术
浅谈拱桥缆索吊装施工技术缆索吊装施工由于具有跨越能力较大，水平和垂直运输机动灵活，适应性广，施工方便等优点，是目前修建拱桥较多采用的方法。
尤其在修建大跨径或连续多孔的拱桥中，更显示这种施工方法的优越性。
本文结合工程实际，对拱桥缆索吊装施工技术谈一些体会。
一、工程概况XXX大桥为XX市一座城市特大桥，大桥位于XX市东南侧XX江江面上，与XX江斜交15度，该段江面宽300m，大桥采用中承式钢桁架系杆拱桥方案，主桥长268m，跨径布置为50+168+50=268m，边中跨比0.298。
拱肋上弦理论中心线由一段圆曲线，一段直线，和一段抛物线组成；桥面以上高度38.1米，拱脚至拱顶高53.33米，半径为180.172米。
中跨下弦杆为二次抛物线，桥面以上高度33.41米，拱脚至拱顶高48.66米，矢跨比1:3.5，边跨下弦杆为悬链线，m=8。
主桥上构所有构件均采用缆索吊装系统进行安装施工。
二、缆索吊装系统本桥主拱肋采用缆索系统吊装施工，拱肋桁架安装应结合桥梁规模、河流地形及设备等条件采用适宜的吊装机具，各项机具设备和辅助结构的规格、型号、数量等均应按有关规定经计算确定。
缆索吊装系统总体布置图见图1，它主要由以下几个部分组成：1、主缆索体系:主缆索、起重索、牵引索、主缆索跑车及下挂结构和塔顶索鞍。
2、工作索体系：辅助工作索主索、起重索、牵引索、工作索跑车及下挂结构、塔顶索鞍。
3、扣挂体系：钢绞线扣索、拱肋扣点结构、扣索张拉锚固端、吊装节段侧向风缆索体系。
4、塔架体系：塔架基础、N型万能杆件拼装门式塔架、塔架风缆索。
5、锚固体系：主索地锚、扣索地锚、缆风地锚。
图1缆索吊装系统总体布置图三、桥梁主拱肋吊装施工技术主拱肋安装顺序的确定XXX大桥为边主跨连续系杆拱桥，拱肋和桥墩固结，设计拱肋安装采用先分别安装边跨、然后安装中跨的方案。
（1）本桥边跨安装程序为：（2）本桥中跨安装程序为：考虑受起吊位置影响，减少交叉作业，减少安装风险，各跨安装顺序依次为：西南岸边跨→东北岸边跨→中跨。
大跨度拱桥钢筋混凝土拱箱缆索吊装施工技术
拱 肋接 头和 拱脚 用样 板校 验 ， 出部分 予 以凿 突 除， 凹陷部分 用 环氧树 脂 砂浆 抹平 。接 头砼 接触 面 凿毛 ， 钢筋 除锈 。螺栓 孑 用样板 套 孔 ， 合 时扩孔 。 Ｌ 不
拱肋 接头 及端 头用 红油 漆标 出中线 ， 便于 观测 和对 中。检测 拱肋 上 、 下弦 长 ， 如不符 合设 计 ， 大于设 对
及其 它工作 索 的支承 主要 由塔 顶索 鞍来 承担 ， 道 索
的横 向移 动通 过 手拉 葫 芦 牵 引连 接 于 索鞍 的运 载 梁来 完成 ． 而构 件及 索道 的重 力 主要 由塔顶 的过载
大 桥主 拱圈采 用无 支架 缆 索 吊装 工艺 ， 基肋 合龙 单
成拱。
３ 缆 索 吊装 系统 组成 及施 工
ｃｎＴ ＣＯ ＡＥＹ ＯＳＲ ＴｎＳＦＴ ＵＩ
建筑盔 ２２ 金 ０ ￣６期 １ ２
起重吊装安全
【 摘 要】 通过工程 实例 ， 介绍大跨度拱桥钢筋混凝土拱箱采用无支架缆索吊装 ， 单肋合龙的
施 工技 术 及 监 控 量 测 方 法 。
【 关键 词 】大跨度 拱桥
缆 索 吊装
根 据 桥 梁 结 构 和 地 形 条 件 ，索 跨 设 计 为 １ ×
ｌ０ １ １ ０５ ｌ ７ ．ｍ（ 图 １ 。 主索 采 用两 组 １ ｍ＋ ｘ ７ ．ｍ＋ ｘ ２Ｏ 见 ） ４ 一 ５ （ｌ ７ １ 型号钢 丝绳 。架设 时 ， 根绳 展开 ２ ６ ３＋ ） × 单
钢 丝绳 ；中 （ ）段 扣 索 拉 力９ ｔ 一 ０，采 用 一 组 ２ 一 ＋２ｍ ５ ． ｍ钢丝 绳 ；中二段 扣索 拉力 １ ８，采 用 一组 ０ ０ｔ
４ ９
ｃｎＴ ＣＯ ＡＥＹ ＯＳＲ ＴｎＳＦＴ ＵＩ
缆索吊装拱桥施工工程(3篇)
第1篇一、工程背景随着我国城市化进程的加快，桥梁建设需求日益增长。
缆索吊装拱桥作为一种新型桥梁结构，因其独特的优势，在近年来得到了广泛应用。
缆索吊装拱桥施工工程通常具有以下特点：1. 跨度大：缆索吊装拱桥的跨度可以超过100米，甚至达到数百米，能够跨越深谷、河流等复杂地形。
2. 结构轻盈：缆索吊装拱桥采用钢、混凝土等轻质材料，自重小，抗风性能好。
3. 施工便捷：缆索吊装拱桥采用无支架施工方法，适用于地形复杂、施工空间受限的场合。
二、施工工艺缆索吊装拱桥施工工程主要包括以下环节：1. 设计阶段：根据工程需求，进行桥梁结构设计，确定拱肋形状、尺寸、材料等参数。
2. 预制拱肋：在预制场将拱肋构件按照设计要求进行加工、焊接，形成预应力混凝土构件。
3. 缆索吊装系统搭建：在施工现场搭建缆索吊装系统，包括主索、副索、吊索、牵引索等。
4. 拱肋吊装：将预制好的拱肋构件通过缆索吊装系统吊装至预定位置，并进行临时固定。
5. 拱肋拼接：将吊装到位的拱肋构件进行拼接，形成完整的拱肋结构。
6. 拱桥合龙：在拱肋拼接完成后，进行拱桥合龙施工，确保拱桥结构整体稳定性。
7. 桥面施工：完成拱桥主体结构后，进行桥面施工，包括桥面板、栏杆、伸缩缝等。
三、关键技术1. 缆索吊装技术：缆索吊装技术是缆索吊装拱桥施工工程的核心技术，包括缆索设计、吊装设备选型、吊装方案制定等。
2. 预应力技术：预应力技术在拱肋预制、拼接等环节中起到关键作用，可以提高拱桥结构的抗裂性能。
3. BIM技术：BIM技术可以实现对桥梁设计、施工、运营等全生命周期的信息化管理，提高施工效率和质量。
四、工程优势1. 施工周期短：缆索吊装拱桥施工工程采用无支架施工方法，施工速度快，可缩短工期。
2. 施工成本低：缆索吊装拱桥施工工程采用轻质材料，降低施工成本。
3. 结构稳定性好：缆索吊装拱桥结构轻盈，抗风性能好，有利于提高桥梁的安全性。
总之，缆索吊装拱桥施工工程是一项具有广泛应用前景的桥梁建设技术。
拱桥的无支架施工
LOGO
利用边跨为平衡重，平转主跨钢管拱肋就位，合龙
LOGO
4 悬臂法施工
Eads Bridge（1874）
主跨为158m，第一座钢拱， 首创悬臂施工法。
LOGO
悬臂法
LOGO
在桥位处悬臂进行拱圈节段混凝土灌筑或拼装，最后在拱顶处合拢。 悬臂法施工可分为悬臂斜吊法和悬臂桁架法。
4.1 悬臂桁架法
2.3 平竖结合转体施工
LOGO
安阳文峰路立交桥 （主跨135m，1995）
适合于跨越宽阔河流、 桥位平坦的大跨径桥梁。
平竖结合转体施工桥例
LOGO
丫髻沙大桥（1999）：分跨为76m＋360m＋76m。平转重量13685t。
丫髻沙大桥
LOGO
拼装半跨钢管拱肋
竖转主跨钢管拱肋就位
丫髻沙大桥
拱桥的无支架施工
Constructi拱桥的无支架施工
1
缆索吊装法
2
转体施工法
3
悬臂法施工
LOGO
1 缆索吊装法
LOGO
跨越能力较大，水平 和垂直运输机动灵活， 适用于大跨度拱桥。
缆索吊机安装砼拱肋
LOGO
缆索吊装设备
LOGO
主索 工作索 塔架 锚固装置
LOGO
劲性骨架：型钢构件组拼 主拱施工：水箱压载法 关键阶段：混凝土浇筑至
拱1/4截面。
桥例2：广西邕宁邕江大桥
邕宁邕江大桥 （跨径312m）
LOGO
缆索吊机悬臂安装劲性骨架拱
LOGO
❖ 采用钢管混凝土作为劲性骨架；主拱施工选择斜拉扣挂法。
桥例3：万县长江大桥（420m）
LOGO
桥例3：万县长江大桥
LOGO 左半孔竖向转体就位
5.3.2拱桥缆索吊装施工
»卧式叠浇
构件堆放（尽可能卧放、卧放时应垫三点、应同高度）两辆吊车联合起吊
缆索吊装施工过程•缆索吊装设备
–主索:承重索
–起重索:承受吊重
–牵引索:牵引天线滑车–扣索:暂时固定分段拱肋–安全索:辅助索–风缆:稳定塔架–横移索:横向移动
–
天线滑车:在主索上运行、起吊装置
（2）缆索吊装施工
拱桥缆索吊装施工
悬挂边段或次边段拱肋后单基肋合龙
～需要两组主索设备
～两组主索设备但扣索和卷扬机设备不足时采用。
双基肋同时合龙
单基肋合龙
留索单肋合龙有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）。
揽索吊装拱桥施工流程
揽索吊装拱桥施工流程一、施工前的准备工作。
这就像是一场大戏开演前的筹备一样，超级重要。
施工人员得先到现场好好考察一番，就像探险家探寻宝藏一样，把地形地貌、地质情况摸得透透的。
然后呢，根据这些情况来设计合理的施工方案。
这方案啊，就像是一场旅行的攻略，得详细得很。
材料的准备也不能含糊。
那些用来做揽索的材料得是质量杠杠的，就像咱们选水果得挑又大又甜的一样。
还有拱圈的材料，不管是混凝土还是钢材，都得符合要求。
而且，施工的设备也得提前检查好，像吊车、起重机这些，可不能在关键时刻掉链子，就像运动员上场前得把自己的装备都检查好，鞋带系紧咯。
二、揽索的架设。
揽索就像是拱桥的大手臂，把整个桥给拉起来呢。
首先要确定揽索的塔架位置，这个位置选得不好，就像盖房子地基没打好一样，后面的事儿就麻烦啦。
塔架得稳稳当当的，就像大树扎根在土里一样。
接着就是架设揽索啦。
这可是个技术活，就像走钢丝一样需要小心翼翼。
揽索得拉得紧紧的，不能松松垮垮的，就像女孩子扎马尾辫，得扎得紧才有型。
而且在架设的过程中，得时刻关注揽索的张力，要是张力不对，那就像衣服穿得不合身，桥体结构可能就会出问题。
三、拱圈的预制与吊装。
拱圈的预制就像是在做一个个小积木块。
工人师傅们得按照精确的尺寸和要求来制作，就像做手工一样，一点都不能马虎。
这预制的场地也得平平整整的，就像我们睡觉的床得平整才舒服一样。
等到拱圈预制好啦，就开始吊装咯。
这就像是把一个个宝贝小心翼翼地放到它们该在的位置。
起重机得操作得稳稳的，就像老司机开车一样熟练。
在吊装的过程中，要注意拱圈的方向和位置，可不能放歪了，就像我们把东西放进柜子里，得摆放得整整齐齐。
四、拱圈的合拢。
这是拱桥施工里特别激动人心的时刻，就像拼图的最后一块要拼上啦。
拱圈的合拢要精确到毫米，就像我们给手机贴膜，差一点都不行。
合拢的时候，要慢慢调整拱圈的位置，让它们完美地对接在一起。
这时候施工人员的心情就像等待考试成绩公布一样紧张又期待。
拱桥施工(缆索吊装)课件
缆索吊装的施工技术要点
选择合适的吊装设备
根据拱桥规模和施工环境，选 择合适的起重机和索具。
控制吊装精度
在拱桥节段吊装过程中，应严 格控制节段的定位精度，确保 合拢顺利。
加强连接与固定
在拱桥节段连接和固定过程中 ，应采用可靠的连接方式和固 定措施，确保结构安全。
施工监测与调整
在施工过程中，应对拱桥进行 实时监测，及时发现和调整施
施工难点
山区地形复杂，缆索吊装 系统安装难度大；拱圈拼 装精度要求高，需确保合 拢顺利。
施工过程中的问题与解决方案
问题1
01 缆索系统安装过程中出现定位
不准。
解决方案
02 采用先进的地形测量技术和
GPS定位系统，确保缆索系统 安装位置准确。
问题2
03 拱圈拼装过程中出现错位。
解决方案
04 采用高精度测量仪器和拼装工
艺，确保拱圈拼装精度符合设 计要求。
问题3
05 混凝土浇筑过程中出现裂缝。
解决方案
06 优化混凝土配合比，加强浇筑
过程中的振捣和养护，减少混 凝土收缩裂缝的产生。
案例总结与经验教训
总结
该拱桥缆索吊装施工案例成功应用了 先进的技术和工艺，解决了施工过程 中的难点问题，实现了安全、高效、 优质的施工目标。
对拱桥施工过程进行实时监测，及时 发现和处理施工中的问题，制定应急 预案，确保施工顺利进行。
04
缆索吊装施工案例分析
某拱桥的缆索吊装施工案例
01
02
03
案例概述
某拱桥位于山区河流上， 采用缆索吊装施工方法进 行主拱圈的拼装和浇筑。
施工流程
先进行缆索系统的安装和 调试，然后进行主拱圈的 拼装和固定，最后进行拱 圈混凝土浇筑。
大跨度钢箱系杆拱桥斜拉扣挂缆索吊装先拱后梁施工工法
大跨度钢箱系杆拱桥斜拉扣挂缆索吊装先拱后梁施工工法大跨度钢箱系杆拱桥斜拉扣挂缆索吊装先拱后梁施工工法一、前言大跨度钢箱系杆拱桥斜拉扣挂缆索吊装先拱后梁施工工法是一种常用于大跨度钢箱系杆拱桥的施工方法，通过采用具有一定弹性的索杆和斜拉索，在保证桥梁结构稳定性的同时，实现桥梁的快速、安全、高效建设。
二、工法特点1. 桥梁结构稳定性高：钢箱拱桥作为空间刚构，具有较高的承载能力和稳定性，可适应各种复杂的地质条件和工程要求。
2. 施工周期短：采用先拱后梁的施工顺序，可以缩短施工周期，提高施工效率。
3. 施工质量可靠：工法采用了系杆、索杆等结构元素，确保了施工过程中的质量和稳定性，减少了风险和事故发生的可能性。
4. 施工灵活性强：工法可根据具体的工程要求进行调整和变化，适应各种复杂的现场情况，提高了施工的灵活性。
三、适应范围该工法适用于大跨度、大荷载的钢箱系杆拱桥的施工，特别适用于复杂地质条件和施工环境较为恶劣的情况下。
四、工艺原理该工法的施工工艺基于以下原理：1. 先拱后梁原则：首先通过吊装和安装拱桥结构，确保桥梁的稳定性和承载能力，然后再进行梁体的安装和施工。
2. 系杆和索杆：采用系杆和斜拉索进行支撑和吊装，保证了施工过程的稳定性和安全性。
3. 施工顺序优化：合理的施工顺序可以提高施工效率和质量，通过先拱后梁的施工顺序，能够缩短施工周期。
通过以上原理，该工法能够保证施工的稳定性和安全性，同时提高施工效率和质量。
五、施工工艺1. 桥面板制作和预安装：根据设计要求制作桥面板，并在其上安装预留斜拉索孔和钢箱锚固点。
2. 拱腹制作和斜拉索安装：制作钢箱拱腹，根据设计要求安装斜拉索和系杆，在确保斜拉索和系杆稳固后进行索线调整和索梁预应力调整。
3. 上拱顶推服务平台：根据设计要求，设置拱顶推模板和服务平台，进行拱顶的加力推进。
4. 梁体安装：根据设计要求和施工步骤，安装主梁和副梁，调整斜拉索和斜拉索的预应力，保证桥梁整体的稳定性和承载能力。
拱桥施工(缆索吊装)课件
06
工程实例及经济效益分析
工程实例介绍：某大型拱桥的缆索吊装施工
01
工程概述
某大型拱桥位于某市主要河流上，拱桥跨度为180米，高度为40米，采
用缆索吊装工艺进行施工。
02
施工流程
该拱桥的缆索吊装施工主要包括以下步骤：准备工作、安装缆索系统、
吊装拱肋、安装扣索、调整拱肋线形、合拢段施工、拆除缆索系统。
保满足施工条件。
施工中质量控制
对拱桥各个部件的安装位置和几 何尺寸进行精确控制，确保符合 设计要求；对施工现场进行全面 监控，及时发现并处理质量问题
和安全隐患。
施工后质量控制
对拱桥进行全面的质量检查和验 收，确保符合设计要求和相关规 范；对施工资料进行整理和归档 ，为后续维护和管理提供依据。
施工安全风险及应对措施
对进场的原材料进行检验，确保其质量合格，避免因原材料质量问题导致施工中 断或质量事故。
04
缆索吊装施工流程
试吊与调整
总结词
在正式吊装前，进行试吊以检查设备和工艺的可靠性。
详细描述
在试吊过程中，应检查索鞍、索道、滑轮、卷扬机等设备的运行情况，以及钢丝绳和扣具的连接是否牢固。同时 ，应针对可能出现的突发情况制定应急预案。
人员安全
确保施工现场人员的安全是首要任务，应采取一系列措施 ，如提供安全培训、佩戴防护装备、定期检查施工现场的 安全状况等。
设备安全
对于拱桥施工所使用的设备，应定期进行检查和维护，确 保其正常运转，防止因设备故障导致的安全事故。
环境安全
在拱桥施工过程中，应特别注意环境保护，采取一系列环 保措施，如减少噪音、减少尘土污染等，确保施工现场和 周边环境的安全。
03
技术特点
拱桥施工方法详解(附实例)
〖属于1－1〗拱肋卧式预制
木模卧式预制拱肋
土模卧式预制拱肋
1、6-边肋；2、7-中肋；3-砖砌整块；4-圆钉；14-油
35
毛毡
〖属于1－1〗拱肋卧式叠浇
36
1－2 构件的起吊、运输及堆放
（1）拱肋构件脱模、运输、起吊时间的确 定
•◎构件在脱模、移运、堆放、吊装时，混凝土 的强度不应低于设计所要求的强度， •◎若无设计要求，一般不得低于设计强度的70 ％
3 拱圈及拱上建筑的施工
1.拱圈的施工
（1）基本要求 （2）连续灌筑法 （3）分段灌筑法 （4）分环灌筑法 （5）钢管混凝土灌注
拱圈灌筑顺序
2.拱上建筑的施工 3.拱架卸落与拆除
（1）落架设备 —木楔、砂筒、千斤顶
卸落设备
（2）落架设备的布置 （3）拱架的拆除
三、缆索吊装施工法
缆索吊装施工由于具有跨越能力较大，水平和垂直运 输机动灵活，适应性广，施工方便等优点，是目前修 建拱桥较多采用的方法。尤其在修建大跨径或连续多 孔的拱桥中，更显示这种施工方法的优越性。
缆索吊装设备，按其用途和作用可以分成：主索、工 作索、塔架和锚固装置等四个基本组成部分。
缆索吊装设备及布置形式
（1）主索：亦称为承重索或运输天线。它横跨桥 渡，支承在两侧塔架的索鞍上，两端锚固于地锚， 吊运构件的行车支承在主索上。
（2）起重索：用来控制吊物的升降（即垂直运 输）。
起重索的布置
发生裂纹。
• 3）条石台座立式预制〖↓〗
31
〖属于1－1〗土牛拱胎立式预制
土牛拱胎
拱肋
扶手
横木
新的拱肋预制位置
32
〖属于1－1〗条石台座立式预制
条石支墩布置图 l-滑道支墩；2-条石支墩；3-底模支架；4-底
缆索吊装拱桥施工流程
缆索吊装拱桥施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!缆索吊装拱桥施工流程一、施工准备阶段。
在进行缆索吊装拱桥施工之前，需要进行充分的准备工作。
上承式钢管混凝土拱桥缆索吊装-斜拉扣挂施工工法(2)
上承式钢管混凝土拱桥缆索吊装-斜拉扣挂施工工法上承式钢管混凝土拱桥缆索吊装-斜拉扣挂施工工法一、前言上承式钢管混凝土拱桥缆索吊装-斜拉扣挂施工工法是一种在斜拉桥施工中广泛应用的工法。
该工法通过钢管混凝土拱桥的上部结构进行支承，利用缆索进行悬空施工，最终实现了拱桥的安装和测量。
本文将详细介绍该施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 施工速度快：该工法采用了先进的斜拉扣挂技术，能够快速安装和调整缆索，大大提高了施工效率。
2. 施工质量高：缆索吊装的方式可以保证拱桥结构的安装准确性和整体稳定性，确保施工质量达到设计要求。
3. 抗风能力强：采用斜拉扣挂的施工工法可以提高拱桥的防风能力，增强桥梁的稳定性和安全性。
4. 施工成本低：相比传统的拱桥施工工艺，该工法能够减少施工材料和人力资源的使用，降低了施工成本。
三、适应范围该工法适用于各类跨径适中的上承式钢管混凝土拱桥的施工，尤其适用于斜度较大、地势复杂、无法使用重型起重设备进行施工的场地。
四、工艺原理该工法主要采用缆索吊装的方法进行拱桥的安装，具体步骤如下：1. 安装垂直支撑：在拱桥两侧设置垂直支撑，用于支撑拱桥上部结构。
2. 制作缆索：根据拱桥设计要求制作合适的缆索，选用高强度钢丝绳并按照设计要求进行张拉和调整。
3. 整体调整：将缆索与拱桥上部结构连接，并进行整体调整，确保拱桥的水平度和弯曲度达到设计要求。
4. 开始吊装：利用起重设备将缆索悬空索吊装起来，逐步提升拱桥上部结构。
5. 精确调整：通过调整缆索的张拉力度和拱桥上部结构的位置，实现拱桥的精确安装。
6. 完成固定：在拱桥两侧进行固定，确保拱桥上部结构稳定牢固。
五、施工工艺 1. 施工准备：组织人员、机具设备和材料，进行现场布置和测量。
2. 安装垂直支撑：根据拱桥设计要求，进行垂直支撑的安装和调整。
3. 制作缆索：根据设计要求，制作缆索，并进行张拉和调整。
缆索吊专项施工方案
一、项目背景随着我国基础设施建设的大力推进，桥梁工程在交通网络中扮演着越来越重要的角色。
缆索吊装技术作为一种高效、安全的施工方法，在桥梁建设中得到了广泛应用。
本方案针对某桥梁工程，制定缆索吊专项施工方案，以确保施工质量和安全。
二、工程概况本工程桥梁全长XX米，主跨XX米，桥面宽度XX米。
主桥采用预应力混凝土拱桥结构，拱肋采用钢管混凝土四肢全桁式结构，桥面主梁采用格构式钢-混凝土组合桥面系。
由于地形复杂，施工场地狭小，大型机械设备无法进场，因此决定采用缆索吊装技术进行施工。
三、缆索吊装系统设计1. 缆索吊机塔架：塔架采用贝雷桁架组合体系，塔高XX米，塔宽XX米，确保吊装过程中的稳定性和安全性。
2. 主索（承重索）：主索采用高强度钢丝绳，直径XX毫米，确保吊重XX吨，满足施工需求。
3. 起重索、牵引索、扣索、工作索、风缆、横移索、跑车（天车、骑马滑车）、索鞍和锚碇：根据施工需求，合理配置各类索具，确保施工过程中吊装设备的正常运行。
四、施工工艺1. 预制拱肋和拱上结构：在预制场完成拱肋和拱上结构的预制，确保构件质量符合设计要求。
2. 运输和吊装：将预制构件通过平车等运输设备移运至缆索吊装位置，利用缆索吊装设备进行吊装。
3. 拱肋分段安装：将分段预制的拱肋吊运至安装位置，利用扣索对分段拱肋进行临时固定，确保拱肋安装的稳定性。
4. 拱肋合龙：吊装合龙段拱肋，对各段拱肋进行轴线调整，主拱圈合龙。
5. 拱上结构安装：完成主拱圈合龙后，进行拱上结构的安装。
五、安全管理1. 人员培训：对施工人员进行安全技术培训，提高安全意识。
2. 设备检查：定期对缆索吊装设备进行检查和维护，确保设备安全可靠。
3. 现场监控：设立现场监控，及时发现并处理安全隐患。
4. 应急预案：制定应急预案，应对突发事件。
六、施工进度根据施工计划，确保缆索吊装施工在规定的时间内完成，不影响整体工程进度。
七、总结本缆索吊专项施工方案旨在确保桥梁工程的安全、高效施工。
某大桥缆索吊系统的设计与施工
某大桥缆索吊系统的设计与施工某大桥桥型为连拱拱桥，其拱圈和桥面板结构均采用无支架缆索吊吊装施工，其余拱上结构为现浇施工。
文章对该桥的缆索吊系统设计方案进行了描述，同时对缆索吊系统的施工做了阐述，供各位同行交流参考。
标签：缆索吊；设计；施工1 工程概况本桥横跨长江河汊，全桥长度469m，桥梁全宽23m，主桥采用上承式混凝土拱桥，跨径组成为：4×80m+87m，主拱圈为箱形板拱，引拱为36.4m空腹式现浇拱。
2 缆索吊装系统的设计（如图1所示）缆索吊系统的组成：（1）塔架：架体选用M型万能杆件组拼而成；岛侧塔架高73.3m，公路侧塔架高53.3m，横向宽28m，纵向宽4m。
（2）锚碇：岛侧每组锚碇设置4根直径1.6m钢筋砼锚桩，公路侧每组锚碇设计6×12φ15.24钢铰线锚索，锚索锚入基岩中的深度25m。
（3）钢索：钢索选材详见表1。
3 缆索吊装系统的施工3.1 缆索系统安装工艺流程（如图2所示）3.2 塔架基础施工及塔架安装3.2.1 塔架基础施工。
公路侧塔架为整体板式基础，基础尺寸为26×6.5×1.8m。
岛侧塔架基础为分离式板式基础，共设置3个，两侧塔架基础尺寸为4×6.5×1.8m，中间塔架基础尺寸为6×5m×1.8m。
两侧塔架基础砼标号为C30。
塔脚埋设φ32mm 地脚螺栓进行栓接。
3.2.2 塔架安装。
塔架材料为M型万能杆件，拼装时利用独脚拔杆配合卷扬机滑车组提升万能杆件。
在索塔拼装过程中，设置临时稳定风缆，待固定风缆安装完成后拆除。
3.3 主锚碇施工岛侧锚碇要求基底及侧壁承载力不小于0.25MPa。
公路侧主锚碇锚位置为斜坡面，开挖后应保证最低点位置C40垫梁的锚固（即垫梁顶面不悬空），否则应在保证后拉索水平夹角变化不大的前提下，对锚碇的标高及桩号进行一定调整；锚碇施工先开挖出前后倾斜面，后倾斜岩层面最低点斜高不小于 2.5m，将新鲜岩层面冲洗干净，然后紧贴岩层面浇筑高2.5m、厚1.2m的垫梁C40砼，同时注意锚下钢筋网及索套管的精确预埋和定位（必要时设置架立筋）；砼养生达到设计强度后，利用潜孔钻钻孔至设计锚孔深度，制作并及时安装锚索，灌注微膨胀水泥砂浆，待砂浆强度满足设计要求后，张拉锁定锚梁、安装钢索锚固滑轮和悬索吊装系统。
拱桥的缆索吊装法施工工艺课件
运输与装卸
采用专用运输车辆将预制拱段 运至施工现场，使用吊车进行
装卸。
拼装顺序
按照设计顺序进行拼装，先安 装主拱肋，再安装拱板和其他
辅助结构。
拼装方法
采用扣索和牵引索进行定位和 固定，确保拼装精度。
施工监控与调整
监控目的
实时监测拱桥施工过程中的变 形、位移和应力等参数，确保
施工安全和质量。
监控设备
THANKS
感谢观看
塔架卸载
在扣索卸载完成后，对塔架进行卸载，释放塔架 所承受的重量，确保塔架的稳定性和安全性。
卸载过程控制
在卸载过程中，控制卸载速度和顺序，确保卸载 的安全性和稳定性。
施工监控与调整
位移监测
通过设置监测点，对拱桥的位移进行实时监测，及时发现和调整 位移偏差。
应力监测
通过设置应力传感器，对拱桥的应力进行实时监测，及时发现和调 整应力异常情况。
对施工现场要求较低，可在复杂地形和环境下施工。
特点 适用于大型拱桥的施工，吊装能力强。 需要专业的吊装设备和操作人员，施工成本相对较高。
缆索吊装法的历史与发展
起源
缆索吊装法起源于20世纪初，最 早用于铁路桥梁的施工。
发展历程
随着技术的发展和拱桥跨度的增加 ，缆索吊装法不断改进和完善，成 为现代拱桥施工的主要方法之一。
预制拱段拼装
拼装顺序
根据设计要求和施工条件，确定 预制拱段的拼装顺序，确保拼装
的稳定性和安全性。
拼装方法
选择合适的拼装方法和设备，进 行预制拱段的拼装，确保拼装的
精度和质量符合要求。
连接固定
对拼装好的预制拱段进行连接和 固定，确保拱桥的整体稳定性和
安全性。
20220516桥梁上部结构缆索吊装施工
桥梁上部结构缆索吊装施工一、概述适用范围：在峡谷或水深流急的河段上，或在通航的河流上需要满足船只的顺利通行时可选用缆索吊装施工。
缆索吊装由于具有跨越能力大，水平和垂直运输机动灵活，适应性广，施工比较稳妥方便等优点，在拱桥施工中被广泛使用。
缆索吊装的主要施工设备：缆索吊机塔架、缆索吊机主索(承重索)、起重索、牵引索、扣索、工作索、风缆、横移索、跑车(天车、骑马滑车)、索鞍和锚碇等。
二、缆索吊装方法和施工要点(-)缆索吊装施工工序在预制场预制拱肋(箱)和拱上结构，将预制拱肋和拱上结构通过平车等运输设备移运至缆索吊装位置，将分段预制的拱肋吊运至安装位置，利用扣索对分段拱肋进行临时固定，吊装合龙段拱肋，对各段拱肋进行轴线调整，主拱圈合龙，拱上结构安装。
(二)施工中的注意要点1、缆索设备的检查项目和检查方法(1)地锚试拉一般情况下每一类地锚取一个进行试拉。
缆风索的土质地锚要求位移非常小,应全部做试拉。
(2)锁扣试拉扣索是悬挂拱肋的主要设备，必须通过试拉来确保其可靠性。
(3)主索系统试吊主缆(主索)宜采用钢丝绳，安全系数应不小于3。
主索系统试吊分跑车空载反复运转、静载试吊和吊重运行三步。
每一步骤试吊完成后，确定无异常现象才能进行下一步骤。
试吊重物可以为构件、钢筋混凝土预制件等，试吊载重运行可分几次完成，吊重一般为设计荷载的60%、100%、130%o在每一步试吊中，应连续不间断地观测塔架位移、主索垂度、主索受力的均匀程度；动力装置工作状态、牵引索、起重索在各转向轮上的运转情况；主索地锚稳固情况及检查通信、指挥系统的通畅性能和各作业之间的协调情况。
2、设置风缆时应注意的要点(1)风缆可以布置在岸上、水中或桥墩上。
(2)风缆应呈对称布置，且上、下游风缆的长度相差不宜过大。
风缆与拱肋轴线的夹角宜大于45。
；风缆与地平面的夹角宜为30°,距离宜小于100m。
(3)用于风缆的地锚应牢固可靠，为防止地锚受力后的位移，应采取预先试拉。
拱桥施工缆索吊装
二、缆索吊装施工法
1、缆索吊装系统： 塔架、主索、主索地锚、天线滑车、 起重索、牵引索、起重及牵引绞车、 风缆、扣索、扣索排架、扣索地锚、 扣索绞车等。
二、缆索吊装施工法
2、预制拱圈
➢在预制台上准确放样； ➢拱箱预ቤተ መጻሕፍቲ ባይዱ均采用组装预制，通常分为底板、
侧板、隔板和顶板等部分； ➢先预制侧板和横隔板； ➢放样拼装后浇筑地板形成开口箱； ➢然后绑扎顶板钢筋浇筑顶板形成闭口箱； ➢达到强度后移运吊装。
•多孔桥跨，应尽可能在每孔内多合拢几片拱肋后再推进，一 般不少于两片拱肋。但合拢的拱肋片数不能超过桥墩强度和 稳定性所允许的单向推力；
•对高桥墩，应以桥墩的墩顶位移值控制单向推力；
•在设有制动墩的桥跨，可以制动墩为界分孔吊装，先合拢的 拱肋可提前进行拱肋接头、横系梁等的安装工作。
•为减少主索的横向移动次数，可将每个主索位置下的拱肋全 部吊装完毕后再移动主索。
拱肋座形式 拱肋运输
拱肋 接头 形式
吊装状态计算
塔扣
利用主索塔作为支承的扣索
通扣
用钢丝绳一端固定在拱肋 ，另一端通过在桥墩上的 扣架贯通到两岸的地锚， 用滑轮组收紧
天扣
为专门用以悬挂边段拱 肋的一组主索设备
墩扣
缆索吊装注意
•单孔桥跨由拱肋合拢的横向稳定方案决定吊装拱肋顺序。
•为减少扣索往返拖拉次数，可按吊装推进方向，顺序地进行 吊装。
拱肋的合拢方式
•悬挂多段边段或次边段拱 •松索前应校正拱轴线及各接头高
肋后单肋合拢
程，使之符合要求。
•双基肋合拢 •留索单肋合拢 •单基合拢
•松索应按照拱脚段扣索、次段扣 索、起重索的先后顺序进行，并 按比例定长、对称、均匀松卸。
拱桥缆索吊装专项方案
一、项目背景随着我国基础设施建设的发展，拱桥作为桥梁结构的重要组成部分，其施工技术也在不断进步。
缆索吊装作为一种高效、经济的施工方法，在拱桥建设中得到广泛应用。
本方案针对拱桥缆索吊装施工，提出以下专项方案。
二、施工工艺及设备1. 施工工艺（1）缆索吊装：采用缆索吊装设备将拱肋、桥面板等构件吊装至预定位置。
（2）斜拉扣挂：在拱肋吊装过程中，通过斜拉扣挂系统保证拱肋的稳定。
（3）临时支撑：在拱肋吊装完成后，设置临时支撑以保证拱桥结构的稳定性。
2. 施工设备（1）缆索吊装设备：包括缆索、吊机、跑车、吊具等。
（2）斜拉扣挂设备：包括斜拉索、扣挂装置、紧固装置等。
（3）临时支撑设备：包括支架、地锚、连接件等。
三、施工步骤1. 施工准备（1）现场勘查：对施工场地进行勘查，确定吊装路径、缆索吊装设备位置等。
（2）设备检查：对缆索吊装设备进行检查，确保设备完好。
（3）人员培训：对施工人员进行培训，提高施工技能和安全意识。
2. 缆索吊装（1）拱肋吊装：将拱肋通过缆索吊装设备吊装至预定位置。
（2）斜拉扣挂：在拱肋吊装过程中，安装斜拉索和扣挂装置，确保拱肋稳定。
3. 临时支撑（1）设置支架：在拱肋吊装完成后，设置临时支架。
（2）地锚固定：将支架与地锚连接，确保支架稳定性。
4. 施工验收（1）检查拱肋位置：确保拱肋位置符合设计要求。
（2）检查临时支撑：确保临时支撑稳定可靠。
四、质量控制1. 材料质量控制：选用符合国家标准的材料，确保施工质量。
2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。
3. 安全控制：加强施工现场安全管理，确保施工安全。
五、环境保护1. 施工期间，采取有效措施减少对环境的影响。
2. 施工结束后，对施工场地进行清理，恢复原状。
六、总结本拱桥缆索吊装专项方案针对拱桥施工特点，提出了施工工艺、设备、步骤、质量控制、环境保护等方面的具体措施。
通过实施本方案，可确保拱桥缆索吊装施工的顺利进行，提高施工质量和效率。
